分注工艺技术介绍

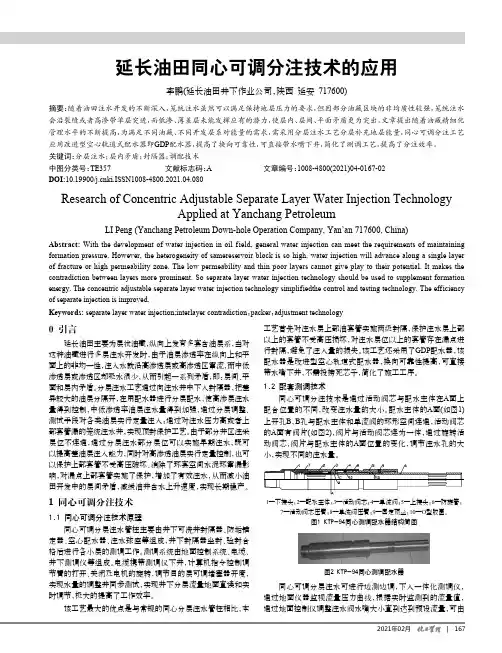

延长油田同心可调分注技术的应用
工艺首先对注水层上部油套管实施两级封隔，保护注水层上部以上的套管不受高压损坏，对注水层位以上的套管存在漏点进行封隔，避免了注入量的损失。
该工艺还采用了GDP配水器，该配水器是改进型空心轨道式配水器，换向可靠性提高，可直接带水嘴下井，不需投捞死芯子，简化了施工工序。
1.2 配套测调技术同心可调分注技术是通过活动阀芯与配水主体在A面上配合位置的不同，改变注水量的大小。
配水主体的A面(如图1)上开孔B，B孔与配水主体和单流阀的环形空间连通，活动阀芯的A面有阀片(如图2)，阀片与活动阀芯连为一体，通过旋转活动阀芯，阀片与配水主体的A面位置的变化，调节注水孔的大小，实现不同的注水量。
1—下接头；2—配水主体；3—活动阀芯；4—单流阀；5—上接头；6—防旋管；7—活动阀芯压簧；8—单流阀压簧；9—固定顶丝；10—O型胶圈。
图1 KTP-94同心测调配水器结构简图图2 KTP-94同心测调配水器同心可调分层注水可进行边测边调，下入一体化测调仪，通过地面仪器监视流量压力曲线，根据实时监测到的流量值，通过地面控制仪调整注水阀水嘴大小直到达到预设流量，可由0 引言延长油田主要为层状油藏，纵向上发育多套含油层系，当对这种油藏进行多层注水开发时，由于油层渗透率在纵向上和平面上的非均一性，注入水就沿高渗透层或高渗透区窜流，而中低渗透层或渗透区却吸水很少，从而引起一系列矛盾，即：层间、平面和层内矛盾。
分层注水工艺通过向注水井中下入封隔器，把差异较大的油层分隔开，在用配水器进行分层配水，使高渗层注水量得到控制，中低渗透率油层注水量得到加强，通过分层调整、测试手段对各类油层实行定量注入；通过对注水压力高或者上部套管漏的笼统注水井，实现顶封保护工艺。
由于部分井区注采层位不连通，通过分层注水部分层位可以实施早期注水，既可以提高差油层注入能力，同时对高渗透油层实行定量控制，也可以保护上部套管不受高压破坏、消除了环套空间水泥环窜漏影响，对漏点上部套管实施了保护，增加了有效注水，从而减小油田开发中的层间矛盾，减缓油井含水上升速度，实现长期稳产。
精选分注井测调工艺及应用
三、分注井同心测调工艺应用
2012年开始，截止目前，已成功在我厂南梁油田、西峰油田、城壕油田、马岭油田上应用，目前同心分注井达100口以上，提高了注水井分层配注合格率。
三、分注井同心测调工艺应用
岭211-2（老区分注井）
二、分注井同心测调工艺应用
山22-8（多层分注井）
