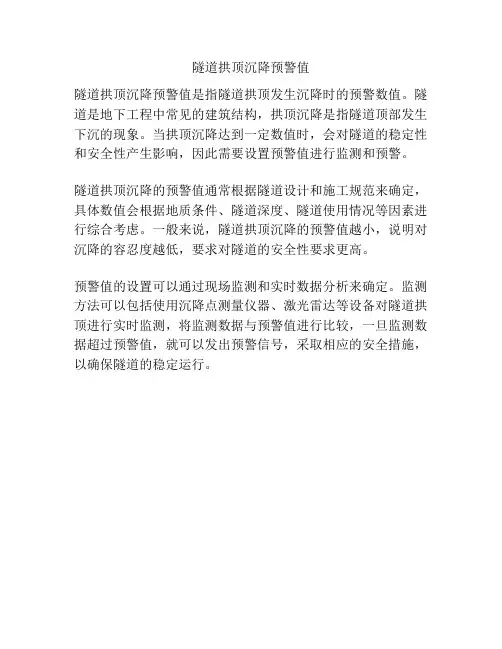

隧道拱顶沉降预警值是指隧道拱顶发生沉降时的预警数值。
隧道是地下工程中常见的建筑结构，拱顶沉降是指隧道顶部发生下沉的现象。
当拱顶沉降达到一定数值时，会对隧道的稳定性和安全性产生影响，因此需要设置预警值进行监测和预警。
隧道拱顶沉降的预警值通常根据隧道设计和施工规范来确定，具体数值会根据地质条件、隧道深度、隧道使用情况等因素进行综合考虑。
一般来说，隧道拱顶沉降的预警值越小，说明对沉降的容忍度越低，要求对隧道的安全性要求更高。
预警值的设置可以通过现场监测和实时数据分析来确定。
监测方法可以包括使用沉降点测量仪器、激光雷达等设备对隧道拱顶进行实时监测，将监测数据与预警值进行比较，一旦监测数据超过预警值，就可以发出预警信号，采取相应的安全措施，以确保隧道的稳定运行。
地铁区间浅埋暗挖隧道地表沉降的控制标准
ｔｒ ｎｌｓ ｒ１４ ７ｇ ｏ ｎ ｕｆｃ ｅｔ ｍｅ ｔ ｏ ４ｒｎ ｉｇｔｎ ｅ ｅ ｉｇｓｂ ａ ｉｅ５ ｅ — ｅ ａｙｉ ｆ ９ ｒｕ ｄｓｒ ｅｓｔ ｅ ｎｓ ｆ ｕ ｎｎ ｕ ｎｌ ｉ Ｂ ｉｎ ｕ ｗ ｙＬｎ ，ｒｐ ａ ｓｏ ａ ｌ ２ ｓｎ ｊ
ｅ ｅ ｃ ａｕ ｏ ｏ ｎ ｔ ｅ ｓ ａｌ ｗ ｕ ｎ ｌｇ ｏ ｎ ｕ ｆ ｃ ｅ ｔ ｍｅ ｔ ｅ ｕ ａ ｉ ｅ ｆｄ ｓ ｒ ｕ ｉ ｎ ａ ｄ ｄ — ｒ ｎ ｅ ｖ ｅ ｆ ｒｃ ｇ ｉ ｖ ｈ ｏ ｔ ｎ ｅ ｒ ｕ ｄ ｓ ｒａ ｅ ｓ ｔ ｅ ｎ ｓｒ ｇ ｌｒｔ ｓｏ ｉ ｉ ｔ ｎ ｅ ｌ ｉ ｌ ｌ ｉ ｔｂ ｏ
暗挖 隧道 地表 沉 降及 地 表 沉 降控 制 标 准制 定等 具有 一 定的参 考 价值 ． 关键 词 ： 隧道 工 程 ； 浅埋 暗挖 法 ； 地表 沉 降 ； 空效应 ； 制标 准 时 控
中 图分 类号 ： ４ ６ ３ Ｕ ５ ． 文献标 志 码 ： Ａ
Ｃｏ ｔ ｏ ｔ ｎ ｒ ｆ Ｇｒ ｕ ｄ Ｓ ｒ ａ ｅ Ｓ ｔ ｌ ｍ ｅ ｔ ｎ ｒ ｌＳ ａ ｄａ ｄ ｏ ｏ ｎ ｕ ｆ ｃ ｅ ｔｅ ｎ ｓ ｉ ｅ ｒ ｅ ｔｏ ｈａ ｌ ｗ ｎ ｌ ｎ Ｍ ｔ ｏ Ｓ ｃ ｉ ｎ Ｓ ｌｏ Ｔｕ ｎｅ
地 铁 区 间浅 埋 暗挖 隧 道 地 表 沉 降 的控 制标 准
齐震 明 一， 李鹏 飞
（ ． 京交通大学 隧道 及地下工程教 育部工程研究 中心 ， １北 北京 １０ ４ ； ． 圳市地铁集 团有限公司 ， ０ ０４ ２深 广东 深圳 ５ ８ ３ ） １０ ３
摘
要 ： 于浅埋 暗挖 隧道 施 工 引起地 表 沉 降的 时 空效 应 和沉 降机 理 分析 ， 合运 用模 糊 聚类 分析 基 综
隧道沉降细则

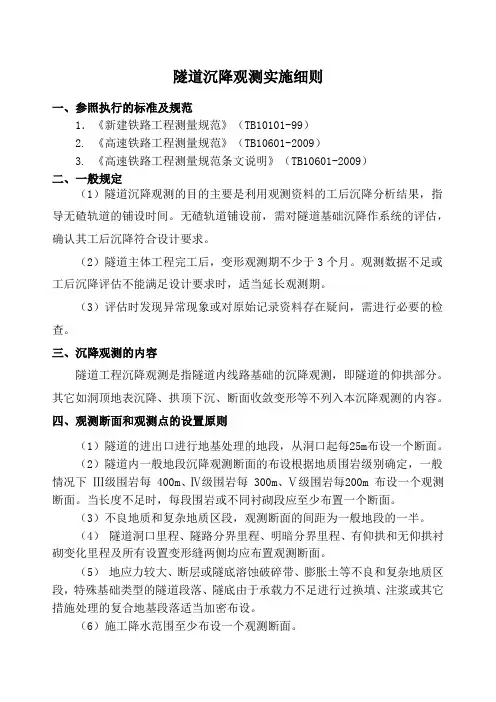

隧道沉降观测实施细则一、参照执行的标准及规范1．《新建铁路工程测量规范》（TB10101-99）2. 《高速铁路工程测量规范》（TB10601-2009）3. 《高速铁路工程测量规范条文说明》（TB10601-2009）二、一般规定（1）隧道沉降观测的目的主要是利用观测资料的工后沉降分析结果，指导无碴轨道的铺设时间。
无碴轨道铺设前，需对隧道基础沉降作系统的评估，确认其工后沉降符合设计要求。
（2）隧道主体工程完工后，变形观测期不少于3个月。
观测数据不足或工后沉降评估不能满足设计要求时，适当延长观测期。
（3）评估时发现异常现象或对原始记录资料存在疑问，需进行必要的检查。
三、沉降观测的内容隧道工程沉降观测是指隧道内线路基础的沉降观测，即隧道的仰拱部分。
其它如洞顶地表沉降、拱顶下沉、断面收敛变形等不列入本沉降观测的内容。
四、观测断面和观测点的设置原则（1）隧道的进出口进行地基处理的地段，从洞口起每25m布设一个断面。
（2）隧道内一般地段沉降观测断面的布设根据地质围岩级别确定，一般情况下Ⅲ级围岩每 400m、Ⅳ级围岩每 300m、Ⅴ级围岩每200m 布设一个观测断面。
当长度不足时，每段围岩或不同衬砌段应至少布置一个断面。
（3）不良地质和复杂地质区段，观测断面的间距为一般地段的一半。
（4）隧道洞口里程、隧路分界里程、明暗分界里程、有仰拱和无仰拱衬砌变化里程及所有设置变形缝两侧均应布置观测断面。
（5）地应力较大、断层或隧底溶蚀破碎带、膨胀土等不良和复杂地质区段，特殊基础类型的隧道段落、隧底由于承载力不足进行过换填、注浆或其它措施处理的复合地基段落适当加密布设。
（6）施工降水范围至少布设一个观测断面。
（7）长度大于 20m 的明洞，每 20m 设置一个观测断面。
（8）隧底填充或底板施工完成后，每个观测断面设置2 个沉降观测点，分别布置在隧道中线两侧各6.24m 处；明暗交界处、围岩级别、衬砌类型变化段及变形缝处每个观测断面设置4个沉降观测点，分别布置在隧道中线两侧各约6m和变形缝前后各0.5m处。
