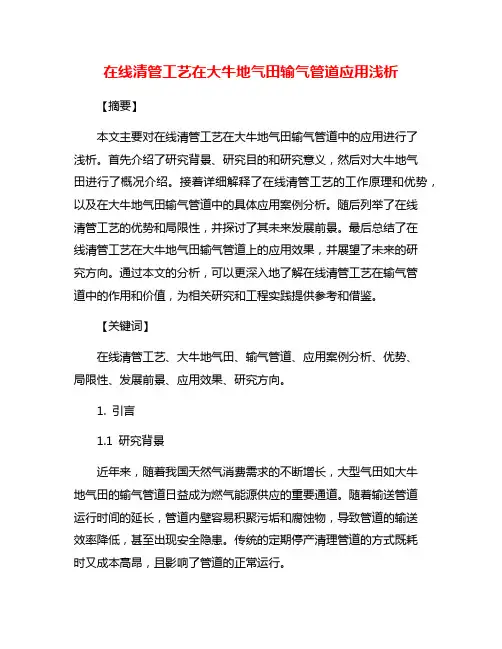

在线清管工艺在大牛地气田输气管道应用浅析【摘要】本文主要对在线清管工艺在大牛地气田输气管道中的应用进行了浅析。
首先介绍了研究背景、研究目的和研究意义，然后对大牛地气田进行了概况介绍。
接着详细解释了在线清管工艺的工作原理和优势，以及在大牛地气田输气管道中的具体应用案例分析。
随后列举了在线清管工艺的优势和局限性，并探讨了其未来发展前景。
最后总结了在线清管工艺在大牛地气田输气管道上的应用效果，并展望了未来的研究方向。
通过本文的分析，可以更深入地了解在线清管工艺在输气管道中的作用和价值，为相关研究和工程实践提供参考和借鉴。
【关键词】在线清管工艺、大牛地气田、输气管道、应用案例分析、优势、局限性、发展前景、应用效果、研究方向。
1. 引言1.1 研究背景近年来，随着我国天然气消费需求的不断增长，大型气田如大牛地气田的输气管道日益成为燃气能源供应的重要通道。
随着输送管道运行时间的延长，管道内壁容易积聚污垢和腐蚀物，导致管道的输送效率降低，甚至出现安全隐患。
传统的定期停产清理管道的方式既耗时又成本高昂，且影响了管道的正常运行。
1.2 研究目的在研究目的部分，我们着重探讨在线清管工艺在大牛地气田输气管道的应用效果及优势和局限性。
通过对在线清管工艺在实际应用中的案例进行分析，我们旨在深入了解其在大牛地气田输气管道中的具体应用情况，从而评估其对管道运行维护的效果。
我们将重点讨论在线清管工艺的未来发展前景，探讨其在大牛地气田及其他类似气田中的应用潜力和可行性。
通过研究在线清管工艺在大牛地气田输气管道中的应用效果，我们旨在为未来相关研究提供实际案例和经验，为管道运行维护提供更科学的方法和技术支持。
1.3 研究意义研究在线清管工艺在大牛地气田输气管道的应用还可以为我国输气管道清洁技术的发展提供宝贵的经验和借鉴。
通过实际应用案例的分析和总结，可以优化和改进在线清管工艺的技术方案，推动清管技术的创新和发展，提升国内清管技术水平，推动输气管道行业的可持续发展。
FAST·RTA软件在气田动态分析中的应用——以X气田X-1井为例
FASTRTA软件在气田动态分析中的应用——以X气田X-1井为例姬随波;袁伟杰;高云【摘要】X气田是典型的低渗透、低压力、低丰度气藏,开发难度很大.开采过程中开采工艺简化,使常规生产动态分析方法中所需的必要参数难以获取或所取参数不精确,造成常规生产动态分析难以实现或结果误差较大.FAST·RTA软件在进行动态分析时不需要使用任何关井数据,即可确定渗透率、可采储量、表皮系数、最终可采储量等油气藏参数,具有需求参数少且容易获取参数的特点.【期刊名称】《内蒙古石油化工》【年(卷),期】2014(000)021【总页数】2页(P20-21)【关键词】FAST·RTA软件;低渗透气藏;生产动态【作者】姬随波;袁伟杰;高云【作者单位】西安石油大学石油工程学院,陕西西安 710065;中海油能源发展工程技术公司三采分公司,天津 300452;川庆钻探工程有限公司长庆井下技术作业公司,陕西西安 710000【正文语种】中文【中图分类】TE319+.2X气田有效储层埋深达3500m左右，地质条件复杂、储层非均质性强、储层物性差、有效砂体规模小，是典型的低渗透、低压力、低丰度气藏［1］。
为了实现大规模开发，X气田陆续采取了快速投产、压裂、井下节流等一系列措施［2］。
从目前的生产情况看，普遍存在单井产量低，压力下降快，稳产难度大等开发难点。
但是在这种简化开采工艺条件下，地层压力、单井储量等动态资料难以取得，产能测试、产气剖面测试难以开展，使常规生产动态分析方法中所需的必要参数难以获取或所取参数不精确，这为常规生产动态分析带来了很大的难度［3］。
1 FAST·RTA软件的功能和特点FAST RTA是专门为分析流量和井底流压等生产数据所设计的，在进行动态分析时不需要使用任何关井数据，只需要单井生产历史的产量和井口压力，以及储层参数，油管、套管尺寸，井口温度等基本数据，即可对气藏进行递减分析和产能预测，确定渗透率、可采储量、表皮系数、最终可采储量等油气藏参数，具有需求参数少且容易获取参数的特点。
在线清管工艺在大牛地气田输气管道应用浅析
在线清管工艺在大牛地气田输气管道应用浅析1. 引言1.1 背景介绍在线清管工艺能够通过在线施工方式，不停产地清洗管道，降低了管道清洗的成本和操作难度，同时可有效减少管道清洗对整个输气系统的影响。
本文将就在线清管工艺在大牛地气田输气管道中的应用进行深入分析，以期为大牛地气田输气管道的安全、高效运行提供参考和借鉴。
1.2 研究目的研究目的是为了探究在线清管工艺在大牛地气田输气管道的应用现状及效果。
通过深入分析在线清管工艺的特点和优势，对其在大牛地气田输气管道中的实际应用进行案例研究，从而揭示其对管道运行的影响和价值。
通过研究在线清管工艺在大牛地气田输气管道的应用情况，为进一步提高管道输送效率、延长管道寿命、降低清管成本提供理论依据和实践经验。
为未来的研究工作提供参考和指导，促进在线清管工艺在大牛地气田输气管道中的更加广泛和深入的应用。
1.3 意义和价值在线清管工艺在大牛地气田输气管道应用的意义和价值主要体现在以下几个方面：通过在线清管工艺可以有效延长管道的使用寿命，减少管道内部的腐蚀和结垢，提高管道的运行效率和输送能力，降低管道发生泄漏和故障的风险，保障输气管道系统的安全稳定运行。
在线清管工艺可以减少人工干预，提高工作效率，降低维护成本，节约人力物力资源，实现对输气管道系统的自动化监测和维护管理，为地面人员提供更安全便捷的工作环境。
通过在线清管工艺可以实现对输气管道系统的实时监测和数据采集，为管道运行状态的评估和分析提供大量数据支持，帮助运营管理人员及时发现问题并及时处理，提高管道系统的运行效率和可靠性，保障天然气输送的供应稳定性。
在线清管工艺在大牛地气田输气管道应用具有重要的意义和价值，将为输气管道系统的安全稳定运行和长期发展提供有力支持和保障。
2. 正文2.1 在线清管工艺概述在线清管工艺是一种通过对管道系统进行周期性清洗和维护来保障其正常运行的技术手段。
该工艺可以有效地清除管道内壁的沉积物和杂质，减少管道堵塞和腐蚀的发生，延长管道的使用寿命。
中国石化智能化管线管理的应用实践
中国石化智能化管线管理的应用实践张涌【摘要】中国石化在营大部分管线已经服役超过10年,管道各种风险隐患问题严重,亟需采用先进的技术手段加以解决.为此,建成标准统一、关系清晰、数据一致、互联互通的智能化管线管理系统,形成了3.4万千米管线"一张图",全面调绘管线数据,清晰掌握隐患动态,快速响应突发事故,细化管线生产运行,高度集成业务系统,提升管线管理水平,实现了管线管理的"标准化、数字化、可视化",有效支撑了中国石化管线的安全、可靠运行.%Most of the operating pipelines constructed by Sinopec have been served for more than 10 years. Facing a variety of increasing risks and hidden problems, it's much urgent to apply some advanced techniques to solve the dilemma. For that, we established one intelligent pipelines management system with unified standard, clear relationship, data consistency and interconnection, formed "One Picture" of the 34,000-kilometer pipelines, controlled and surveyed the comprehensive pipelines data, mastered the current hidden problems dynamic trends, quickly responded to emergencies, refined pipelines productions and operations, highly integrated the business system, improved the pipelines management level, realizing "Standardization, Digitalization and Visualization" of the overall pipelines management, as well as effectively ensuring the pipelines of Sinopec can be operated safely and reliably.【期刊名称】《当代石油石化》【年(卷),期】2018(026)005【总页数】4页(P37-40)【关键词】智能化管线;数字化管理;运行管理;完整性管理;应急响应管理【作者】张涌【作者单位】中国石油化工集团公司能源管理与环境保护部,北京 100728【正文语种】中文中国石化拥有长输、厂际管线3.4万多千米，具有点多、线长、面广的特点，绵延数千千米，翻山越岭，沿途环境复杂，频繁穿越城市人口密集区、河流、公路、铁路，安全风险管控难度大，一旦发生事故，极易造成重大人员伤亡，污染水源和自然环境，产生较大的社会负面影响[1]。
工业互联网助力智能油气管道建设
数
据
数据挖掘建
分
模
析 区
离线数据分 析引擎
数 据 服 务 中 间 件
运营数据区
基础数据区
传统数据源
元数据管理与信息管控系统
数据安全管理系统
分析平台化
建立分析平台要吸纳和利用外部数据，建立完善数据分析模型，利用大数据智能分析技术，为企 业资源配置优化、生产平稳高效运行、市场营销策略制定及挖潜增效、风险防控等提供多维度分 析支持。
面向智 能工厂 的APP 应用
工艺过 程智能
分析
智 能 工 厂
智 能 生 产
美国“工业互联网”的提出
美国人提出的工业互联网战略，将通过智能系统和智能决策在企业中的逐步推进，工业生产当中 的传统机器、设备、机组和网络，将被这些新兴的互联网技术和设备进行重塑，通过数据传输、 多数据应用和数据分析，重新整合创造出“工业互联网”。
要点：管道技术与信息技术的结合为中心；信息 技术与自动化技术的结合为重点；充分考虑新旧 技术的衔接；开展跨平台的信息安全总体设计
要点：业务流程设计纵向贯穿业务线；业 务调整与系统更新紧密结合；侧重于松耦 合基础上的集成方案，完善大平台建设
要点：建立不断演进深化的数据分析平台；分析 平台需要强大的数据管理能力和丰富的数据分析 手段；充分吸纳和利用外部数据
MDM
合同管 理系统
人力资 源系统
E1-HSE
E7-节能节水
资金平台
AMIS
FMIS
集中报 销平台
生产计划管理 平台
金税系统
SCADA DCS
立体仓库 系统
分析平台化
建立不断演进深化的数据分析平台
在工业互联网理念下，实现业务系统与分析系统相分离，解放业务系统计算能力，需要建立统一集中的分 析平台，综合天然气与管道ERP系统、管道生产系统、管道完整性系统、管道工程建设管理系统的结构化 数据，自控系统的实时数据等精准数据，还需要如企业外部的网络数据这种全量但存在误差的数据，考虑 到这些数据的异构性、多源化的特点，要整合这些数据，保证数据接入平台的可行性，需要充分利用各系 统已经建立的数据模型，还要依据持续制定完善的管道数据标准。
苏里格气田集输管道段塞流的动态预测
１１ Ｔ ＩＥ流体 动 力学模 型 ． ＡＣＴ Ｔ ＣＴ Ａ ＩＥ模 型 是 一种 漂 移 流 动模 型 ，该 模 型 分
解为 ４个 守恒 联立方 程 式［ ５ １ 。
ＰＰ Ｐ Ａ Ｅ、ＰＰ Ｆ Ｏ等 。该 方 法 效 率 较 高 ，计 ＩＥ Ｈ Ｓ ＩＥ Ｌ
算相 对 简单 ，但通 用性 差 ，计算 精度 不理 想 。另外
管路 的不 稳 定振 动 。如何 准确预 测 管道 系统段 塞 流 的 形成 对 高效 开发 苏里格 气 田具 有 非 常重要 的意
义 现 采 用 Ｔ Ｃ Ｔ Ａ ＩＥ软 件 对 苏一 ０井 区集 气 阀组 管道 的 正 常投 产 和通 球情 况 下 的段 塞 流进 行预 测 ，并 １ 采 用 ＰＰ Ｆ Ｏ软件 对 其 结 果进 行 验 证 ，结 果表 明 ：Ｔ Ｃ Ｔ ＩＥ Ｌ Ａ ＩＥ计 算 结 果 比 ＰＰ Ｆ Ｏ 计 算结 果 较 保 守 。 ＩＥ Ｌ
０ 引 言
动 情况 ，但 由于 Ｐ Ｔａ软件 没 有包 括能 量 方程 ，因 ｅｒ
此 没 有 考 虑 与温 度 相 关 的 问题 ［：Ｔ Ｃ Ｔ Ａ ＩＥ、Ｏ Ｇ Ｌ Ａ
苏里格 气 田位于 长庆靖 边气 田西北侧 的苏里格
庙 地 区 ，是 本世 纪初 我 国新 发现 的第 一个 世界 级整
一
种 方法 是通 过建 立独 立力 学模 型对段 塞 流进行 严
Ｔ ＣＴ Ａ ＩＥ通 过 一 个取 决 于 流 动状 态 稳 态 闭合 关
系 的 曲线 来 恢 复有 关 相 间滑 脱 的遗 漏 信 息 ，为 了
格 的 计 算 ， 这 类 应 用 较 广 泛 的 软 件 有 Ｐ Ｔａ ｅ ｒ、 Ｔ ＣＴ Ａ ＩＥ、Ｏ Ｇ Ｌ Ａ和 Ｔ Ｆ Ｐ ｅ ｒ Ｕ Ｆ 。Ｐ Ｔ ａ虽然 首 次采 用 拉 格 朗 日算 法 ．能够 预测 段塞 流开 头与段 塞 流尾 的流
PIPENET软件在大型石化企业消防系统中的应用
PIPENET软件在大型石化企业消防系统中的应用赵光;蒙晓非【摘要】阐述了PIPENET水力分析软件在大型石化企业消防管网设计中的应用.从管网设计的优化性、可靠性、经济性及设计的高效性等方面进行了对比阐述.【期刊名称】《安全、健康和环境》【年(卷),期】2016(016)003【总页数】4页(P47-50)【关键词】PIPENET水力分析;消防系统;石油化工企业;优化设计;工况模拟【作者】赵光;蒙晓非【作者单位】中国石化宁波工程有限公司,浙江宁波315103;中国石化宁波工程有限公司,浙江宁波315103【正文语种】中文在规模经济的要求下，石油化工企业工艺装置和储罐向大型化发展，与其配套的消防系统也逐渐趋向于大型化、复杂化。
而消防管网设计的安全合理性是整个工艺装置安全运行的保障也是装置发生火灾事故时的救兵，其重要性不言而喻。
目前超过100公顷占地面积的项目日渐增多，根据GB50160-2008《石油化工企业设计防火规范》的要求需要考虑同一时间两处着火的工况。
庞大的环状消防管网再加上复杂的着火工况，设计者将要面对的是大量的平差计算、工况校核计算以及最不利点选取计算等。
面临当今设计周期紧迫、工作量巨大的形势，想要完成这样的计算几乎是不可能的。
诸多的环状管网拼在一起，往往让设计者无从下手。
就单一的一种工况的计算恐怕都要费尽周折，且计算失误率高、偏差大。
因此，大部分设计人员都会采用估算的方式去解决这个问题，并且为了确保设计的安全可靠性而牺牲经济性，过大的扩张管径，扩大消防水泵的流量和扬程。
显然，这样的设计是不可取的。
笔者经过多个项目的实际计算，结合实际设计中的体会，对大型消防管网的水力计算做出了较为全面的论述，阐明软件应用对于优化设计的重要意义。
大型消防水系统的特点是着火要求的消防用水量大，用水压力高，管网庞大而且消防设施完善，如消防炮、喷淋等，这样的消防水系统通常为独立的稳高压系统，一旦发生火灾，消防设施立即开启，并且能够提供满足系统要求的消防水量和压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者简介:张振文,1963年生,高级工程师;1986年毕业于北京航空学院;多次获得国家级、省部级科研成果奖,已公开发表科技论文多篇;长期从事油气田开发管理工作。
地址:(718500)陕西省靖边县。
电话:(029)86505599。
E -mail:zzl_cq@pet -r FA ST Piper 软件在气田管网分析中的应用张振文 田建峰 尚万宁 贾浩民 齐宝军(中国石油长庆油田公司采气一厂)张振文等.F AST Piper 软件在气田管网分析中的应用.天然气工业,2006,26(9):131-133.摘 要 天然气集输管网运行状况分析和预测可为气井生产、气量调配、管网调整等提供依据。
文章介绍了加拿大Fekete 公司的F AST Piper 集输系统分析优化软件的功能、特点以及在气田集输管网分析中的应用步骤及过程。
以靖边气田为例,利用该软件对气田生产中的集输系统节点压力预测、多方案计算优化、异常情况下管网运行状况瞬时模拟、环形管网以及配气管网等进行了分析。
该软件界面直观,计算准确,基本可以处理天然气集输管网分析中的各类问题,并可有效提高工作效率。
主题词 天然气 集输系统 管网 软件 分析 应用FAST Piper 是加拿大Fekete 公司开发的石油天然气集输系统分析优化软件,可对复杂的天然气集输系统进行瞬态模拟。
靖边气田自2004年引进FAST Piper 集输系统分析优化软件以来,已在集输系统供气方案编制、异常情况下管网运行状况瞬态模拟、管网调整及环形管网的分析和研究方面广泛使用,并取得了良好的效果。
一、软件功能及特点FAST Piper 是一个为气田集输系统提供优化设计及分析的软件,其把储量评价、气藏管理和产量优化结合起来综合分析,即:使用单相流和多相流压降相关式,从气藏稳态或拟稳态出发,模拟气藏、井筒和地面气体集输系统,来优化和预测气井及集输系统生产情况。
在某一时间给定一个系统回压后,就可计算当前或将来的整个集气系统的生产情况。
1.基本方程可供选择的压降相关式有单相流相关式(Fan -ning Gas,Panhandle,M odified Panhandle,and Wey mouth)和多相流相关式(Beggs &Br ill,Flan -ig an,Mo dified Flanigan,H agedorn &Bro wn,and Gr ay )。
对于井筒和管线内的单相流均可选用FanningGas,Panhandle,M odified Panhandle 及Weymo uth压降相关式;对于井筒内的多相流通常选用Beg gs &Br ill,T urner,H ag edorn &Brow n 及Gr ay 压降相关式;对于管线内的多相流通常选用Beg gs &Brill,Flanigan 及M odified Flanig an 压降相关式。
此外还有许多与油气藏组分、节流针阀、压缩机、分离器、胺处理器、冲蚀速度等相关的配套方程。
2.模型元件与所有的模拟分析软件一样,用模型元件来表示实际的管网元件。
模型元件的参数和连接关系应与实际的集输系统元件相符,正确连接在一起的模型元件构成管网模型,该软件只显示地面以上的模型元件(井、设备等),而不能在界面显示井筒、油气藏等地面下的部分。
当集输系统模型正确时,对管网模型的计算即是对实际管网的模拟。
FAST Piper 的模型元件主要有气井、管线、分离器、压缩机、节流阀、冷凝器、胺处理器、交货点(集输系统的起点或终点)等。
在整个系统可以任意添加(或删除)集气系统的配置,包括气井、管线、分离器、压缩机、节流阀、冷凝器、胺处理器等。
3.界面特点FAST Piper 可按指定日期直观地显示系统配置及各节点参数。
在模拟系统图中的各种节点都有131 第26卷第9期 天 然 气 工 业 储运与集输工程可选择显示的多项参数,如选择的显示管线的名称、内径、长度、输气量、气流流速、腐蚀速度、输液量、摩擦压力损失、流动效率、相关式修正系数等,固定气量流入(流出)点的名称、入口压力、出口压力、气量、液量、注释等。
软件可从气藏稳态或拟稳态出发模拟气藏、井筒和地面集输系统运行状况,系统的Bubble map可根据颜色代表的压力范围直接看出各气井回压高低。
二、应用的主要步骤和过程1.绘制集输管网草图在建立管网模型之前,除了非常简单的管网外,均应绘制一张管网草图。
该草图应正确表达实际管网元件的参数和连接关系,以及模型元件的名称和主要约束条件等。
2.建立集输管网模型FAST Piper的集输管网模型建立是通过输入相关模型元件的参数而实现的,输入模型元件的参数后界面则自动生成管网模型。
在建模过程中应注意以下细节。
(1)FAST Piper的建模思路和逻辑FAST Piper的集输分析优化软件的初始界面就存在一个处理厂(Plant),其在输入(input)菜单的Deliver y Point(交货点)中定义,Plant其通常为集输系统最末端点。
FA ST Piper要求在Gathering sys-tem(集输系统)中以Plant为起点,逐步向集输系统末端定义,后一节点以前一节点为基准,以极坐标的方式定义方位。
前面的节点未建立则后续建立的节点不成立。
(2)集输系统中两个以上处理厂的解决措施该软件要求集输系统中必须有且只允许有一个交货点(集输系统最末端点)。
对于系统上只存在一个处理厂的集输管网系统,情况较为简单,只定义好进入处理厂(Plant)的压力即可,但对于管网系统上存在两个处理厂的情况,就需要用模型元件压缩机(Compressor)代替处理厂,将压缩机作为次末端节点即交货点的上一节点,压缩机的吸入压力即为各管网进入其代替的处理厂压力,而压缩机的其它参数可以空缺。
(3)环形管网的建立气田集输系统中环形管网较多,在FAST Piper 中需对模型中任何一个能形成闭合环的管网进行定义,如一座集气站到另一座集气站的双管线也要定义为环形管网。
环形管网的定义是在集输系统(Gather ing sy stem)界面中将形成环的一条自由管线在Looped列及Unique ID列定义即可。
自由管线不用定义极坐标角度,在界面上不能代表管网实际长短的一条管线,通常在模型界面上显示为较粗的管线。
3.管线相关运行参数修正在建立好集输系统模型并选择合适的压降相关式后,为了保证计算的准确性,若有实际运行数据应利用平稳的运行数据对模型进行核算和修正,并可检验模型的正确性。
调整Gathering sy stem界面的Flow Eff(管输效率),使相应管线在输送实际气量下节点压力与实际吻合,以供后续计算使用。
因管线的起伏状况、内壁粗糙度、输送介质差异性等因素影响,要尽可能准确计算,用实际运行数据进行修正拟合是非常必要的。
4.模拟计算在建立好的管网集输模型相应变量模型元件界面中输入气井配产或固定点产气量、处理厂进气压力等参数后,即可开始计算和预测,集输系统界面图的下方会显示计算进程和完成整个计算后所用的时间。
5.计算结果输出可以打印输出计算结果以及集输系统图、结果图等。
打印输出哪些参数要通过在集输系统界面图上设置,从结果图上可直观地看出管线气流流动方向、速度、大小、输送效率及压力损失等参数。
三、应用实例1.集输系统节点压力预测通过运用FA ST Piper集输分析优化软件,可预测在相应产气量下各节点的运行压力及集输管网系统运行情况,使气井产能充分发挥,为生产安排及组织提供依据,确保集输系统安全平稳运行。
图1为用FAST Piper软件预测的某阶段靖边气田东干线节点运行压力和实际运行压力对比图。
从图上可以看出,各集气站实际运行压力与预测压力基本吻合,最大偏差不超过0.12M Pa。
图1 东干线实际运行压力与预测压力对比图132储运与集输工程 天 然 气 工 业 2006年9月2.多方案计算优化大的集输管网系统可以有多种运行方式,但为了寻求最佳运行方案,必须经过科学的分析和计算。
靖边气田南部区域管网上有多处截断点,产气可向两座净化厂输送,通过运用FAST Piper软件分析,从王家庄清管站截断,两边天然气流分别进相应净化厂,可使相应净化厂在处理能力负荷范围内运行,且集气站不超压,气井产能能充分发挥。
3.异常情况下管网运行状况瞬时模拟气田集输系统中输气主干线或处理厂可能存在检修、事故停运等情况。
为了使生产单位掌握不同情况给对外供气造成的影响,需对此类情况下的集输系统运行状况进行分析和研究。
利用FAST Pip-er软件分析在靖边气田最大配产情况下不同净化厂停运时的集输系统运行情况见表1。
表1 某一净化厂停运时集输系统运行情况表运 行 方 案干线向相应净化厂最大可调拨气量(104m3/d)第一净厂第二净厂第三净厂第一净化厂停运第二、第三净化厂满负荷运行,北干线向第二净化厂调拨气量,南干线向第三净化厂调拨气量-709340第二净化厂停运第三净化厂满负荷运行,北干线向第一净化厂调拨气量760--第三净化厂停运第二净化厂满负荷运行,南干线向第一净化厂调拨气量810--4.环形管网计算分析环形管网通常是人工计算的难点。
较简单的环形管网可通过调节输气量使系统达到平衡;但对较复杂的环形管网,人工计算不但费时费力,且不够准确。
利用FAST Piper的集输分析优化软件可以方便地建立模型并进行计算。
通过计算结果界面可看出,气流流向直观,环形管网相应管线上的气量也可方便地读出来。
5.在配气管网上的应用该软件在配气管网上也可应用。
需将用户定义为压缩机(一个用户对应一个),压缩机的吸入压力即为进各用户的天然气压力,压缩机下游需建立一个虚拟的处理厂(软件要求集输系统中必须有且只允许有一个交货点)。
给定配气站配气压力和到用户的压力即可计算出管线给各用户的供气能力。
四、结论及认识(1)FAST Piper集输系统分析优化软件功能较强,界面直观,计算准确,基本可以处理天然气集输管网分析中的各类问题。
(2)应用该软件对气田集输管网进行分析和预测可有效节约时间,提高工作效率。
原来3人20h 的工作量,应用建立好的模型,2人4h即可完成所有计算分析工作。
