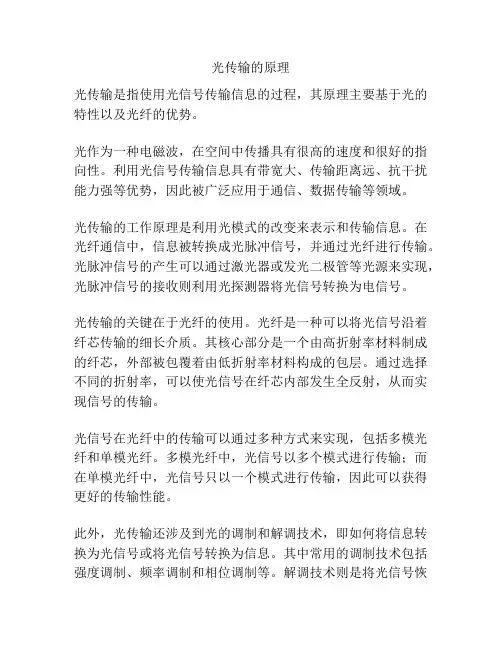

光传输的原理
光传输的原理
光传输是指使用光信号传输信息的过程，其原理主要基于光的特性以及光纤的优势。
光作为一种电磁波，在空间中传播具有很高的速度和很好的指向性。
利用光信号传输信息具有带宽大、传输距离远、抗干扰能力强等优势，因此被广泛应用于通信、数据传输等领域。
光传输的工作原理是利用光模式的改变来表示和传输信息。
在光纤通信中，信息被转换成光脉冲信号，并通过光纤进行传输。
光脉冲信号的产生可以通过激光器或发光二极管等光源来实现，光脉冲信号的接收则利用光探测器将光信号转换为电信号。
光传输的关键在于光纤的使用。
光纤是一种可以将光信号沿着纤芯传输的细长介质。
其核心部分是一个由高折射率材料制成的纤芯，外部被包覆着由低折射率材料构成的包层。
通过选择不同的折射率，可以使光信号在纤芯内部发生全反射，从而实现信号的传输。
光信号在光纤中的传输可以通过多种方式来实现，包括多模光纤和单模光纤。
多模光纤中，光信号以多个模式进行传输；而在单模光纤中，光信号只以一个模式进行传输，因此可以获得更好的传输性能。
此外，光传输还涉及到光的调制和解调技术，即如何将信息转换为光信号或将光信号转换为信息。
其中常用的调制技术包括强度调制、频率调制和相位调制等。
解调技术则是将光信号恢
复为原始的信息信号。
总的来说，光传输利用光信号传输信息的原理是基于光的特性和光纤的优势，通过光脉冲信号的产生、光纤的传输和光信号的解调等步骤，实现信息的传输和通信。

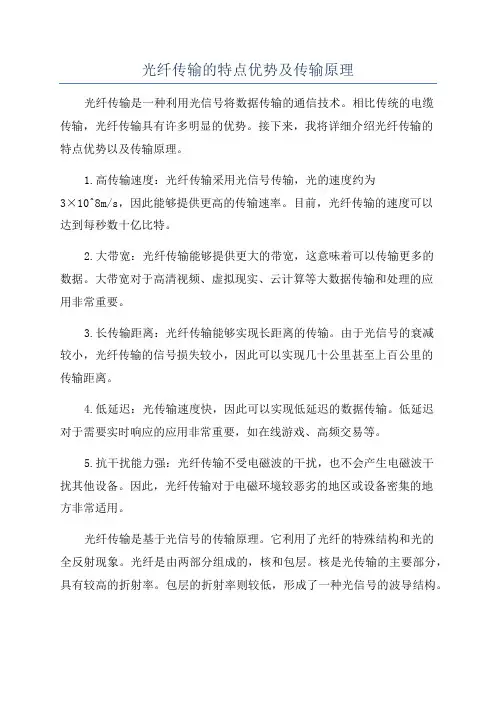

光纤传输的特点优势及传输原理
光纤传输的特点优势及传输原理光纤传输是一种利用光信号将数据传输的通信技术。
相比传统的电缆传输，光纤传输具有许多明显的优势。
接下来，我将详细介绍光纤传输的特点优势以及传输原理。
1.高传输速度：光纤传输采用光信号传输，光的速度约为3×10^8m/s，因此能够提供更高的传输速率。
目前，光纤传输的速度可以达到每秒数十亿比特。
2.大带宽：光纤传输能够提供更大的带宽，这意味着可以传输更多的数据。
大带宽对于高清视频、虚拟现实、云计算等大数据传输和处理的应用非常重要。
3.长传输距离：光纤传输能够实现长距离的传输。
由于光信号的衰减较小，光纤传输的信号损失较小，因此可以实现几十公里甚至上百公里的传输距离。
4.低延迟：光传输速度快，因此可以实现低延迟的数据传输。
低延迟对于需要实时响应的应用非常重要，如在线游戏、高频交易等。
5.抗干扰能力强：光纤传输不受电磁波的干扰，也不会产生电磁波干扰其他设备。
因此，光纤传输对于电磁环境较恶劣的地区或设备密集的地方非常适用。
光纤传输是基于光信号的传输原理。
它利用了光纤的特殊结构和光的全反射现象。
光纤是由两部分组成的，核和包层。
核是光传输的主要部分，具有较高的折射率。
包层的折射率则较低，形成了一种光信号的波导结构。
当光线射入光纤时，光线在包层和核的交界面上发生全反射，从而沿着光纤的轴线传播，而不会产生辐射。
当光线穿过光纤时，保持着较小的衰减和信号失真程度。
为了实现光纤之间的信号传输，常常使用调制技术。
调制技术通过改变光的强度、频率或相位，将信号转换成光信号。
最常见的调制技术是脉冲编码调制（PCM），它将数字信号转换成相应的脉冲光信号。
在光纤传输系统中，光纤传输设备通常包括发送端和接收端。
发送端将电信号转换成光信号，并通过光纤传输。
接收端接收到光信号后，将其转换成对应的电信号。
总的来说，光纤传输是一种高速、大带宽、低延迟、抗干扰能力强的通信技术。
它通过利用光的全反射现象实现了光信号在光纤中的传输。

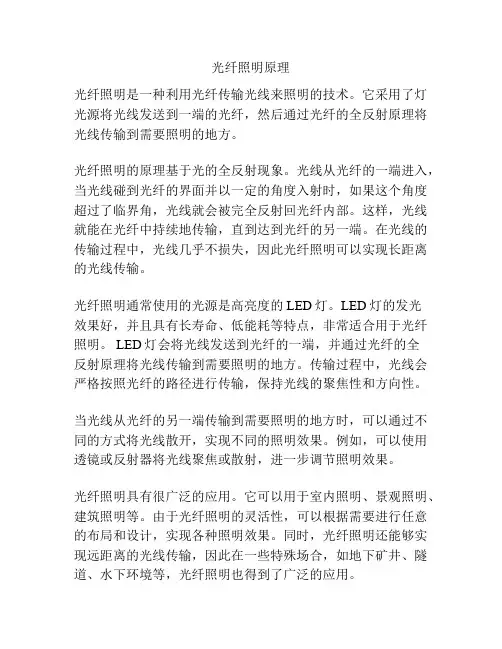

光纤照明原理
光纤照明原理
光纤照明是一种利用光纤传输光线来照明的技术。
它采用了灯光源将光线发送到一端的光纤，然后通过光纤的全反射原理将光线传输到需要照明的地方。
光纤照明的原理基于光的全反射现象。
光线从光纤的一端进入，当光线碰到光纤的界面并以一定的角度入射时，如果这个角度超过了临界角，光线就会被完全反射回光纤内部。
这样，光线就能在光纤中持续地传输，直到达到光纤的另一端。
在光线的传输过程中，光线几乎不损失，因此光纤照明可以实现长距离的光线传输。
光纤照明通常使用的光源是高亮度的LED灯。
LED灯的发光
效果好，并且具有长寿命、低能耗等特点，非常适合用于光纤照明。
LED灯会将光线发送到光纤的一端，并通过光纤的全
反射原理将光线传输到需要照明的地方。
传输过程中，光线会严格按照光纤的路径进行传输，保持光线的聚焦性和方向性。
当光线从光纤的另一端传输到需要照明的地方时，可以通过不同的方式将光线散开，实现不同的照明效果。
例如，可以使用透镜或反射器将光线聚焦或散射，进一步调节照明效果。
光纤照明具有很广泛的应用。
它可以用于室内照明、景观照明、建筑照明等。
由于光纤照明的灵活性，可以根据需要进行任意的布局和设计，实现各种照明效果。
同时，光纤照明还能够实现远距离的光线传输，因此在一些特殊场合，如地下矿井、隧道、水下环境等，光纤照明也得到了广泛的应用。
总的来说，光纤照明通过利用光纤的全反射原理，将光线从光源传输到需要照明的地方。
它具有灵活性高、光线传输距离远等优势，在不同的应用领域中具有广泛的应用前景。
光纤通信技术的基本原理和应用案例
光纤通信技术的基本原理和应用案例光纤通信技术已成为现代通信系统的重要基础，并成为人们生活和工作中不可或缺的一部分。
光纤通信技术是利用光纤的高带宽和低传输损耗特点，将信息信号转换成光信号，在光纤中进行传输，最终再转换成电信号。
本文将阐述光纤通信技术的基本原理和应用案例。
一、基本原理1. 光波导原理光波导是利用光在介质中的反射和折射特性而产生的光传导现象。
光纤中的光波导作为传输介质，其核心区域形成了一个高折射率的介质，其外围区域形成了一个低折射率的介质。
当入射光与介质交界面处时，光会发生反射和折射，因而在光纤中往返传播形成正向和反向传播的光波导。
2. 光的调制技术在光纤通信的过程中，信息信号转换成光信号后，需要进行调制使其适合于光纤传输。
光的调制方式主要有强度调制、频率调制和相位调制。
其中强度调制是最基本的调制技术，通过改变光强使之与信息信号相对应。
频率调制则是利用频率调制器或者光晶体，改变光信号的频率，来传输信息信号。
相位调制则是通过改变光信号的相位，来传输信息信号。
3. 光接收器和解调技术在光信号传输到达接收器之后，需要进行解调和转换成电信号。
光接收器主要由光探测器和电路组成。
光探测器可以将光信号转换成电信号，然后通过电路进行解调，恢复原始的调制信息信号。
二、应用案例1. 计算机数据中心光纤通信技术在现代计算机数据中心中已经得到了广泛的应用。
它可以用于连接服务器、存储设备和网络设备，保证计算机数据中心的高效快速运行和数据传输。
光纤通信技术的高带宽和低传输损耗，不但可以满足计算机数据中心之间的高速连接需求，而且可以降低能耗，提高数据传输速率。
2. 无线通信光纤通信技术在无线通信中也得到了广泛应用。
在LTE网络中，光纤技术可以承载基站和控制器之间的传输连接，解决高密度无线网络传输量的问题。
而在5G网络中，光纤通信技术被广泛应用于网络核心部分和边缘计算部分，实现网络的高速连接和大容量传输。
3. 视频监控系统视频监控系统是一个非常成熟的应用场景，光纤通信技术在其中也得到了广泛的应用。
光纤通信传输的原理是什么
光纤通信传输的原理是什么光纤通信是一种利用光信号进行信息传输的技术。
它的原理是通过将信息转化为光信号并通过光纤传输，最后再将光信号转化为电信号进行接收和解码。
光纤通信的基本原理是利用光的全反射现象来传输信息。
光纤是一种由高折射率的芯层和低折射率的包层组成的细长结构。
当光束从高折射率的芯层射入低折射率的包层时，由于光束与包层的交界面形成一定的夹角，使得光束不会从交界面射出，而是会被全反射回芯层。
这样，光束就可以沿着光纤一直传输，而不会发生明显的损耗。
光纤通信的传输过程中，需要进行光信号调制和解调。
光信号调制是将要传输的信息转换成光信号的过程，而光信号解调则是将光信号转换为与原始信息相对应的电信号的过程。
在光信号调制中，常用的调制方式有强度调制和频率调制。
强度调制是通过改变光信号的强度来表示信息的变化。
频率调制则是通过改变光信号的频率来表示信息的变化。
无论是强度调制还是频率调制，都需要使用调制器来实现，其中常用的调制器有光电调制器和电光调制器。
在光信号解调中，常用的解调方式是利用半导体光探测器。
光探测器能够将光信号转换为与原始信息相对应的电信号，使得信息能够被接收和解码。
光探测器的种类有很多，常见的有光电二极管和光电倍增管等。
在光纤通信中，还需要光纤放大器来增强光信号的强度。
光纤放大器的基本原理是通过在光纤中掺入特定的材料，使光信号在通过被掺杂的区域时产生受激辐射，从而增强光信号的强度。
常用的光纤放大器有掺铒光纤放大器和掺铗光纤放大器等。
光纤通信的优点主要有以下几个方面：传输容量大、传输距离远、传输速度快、抗干扰能力强、安全性高等。
这些优点使得光纤通信成为了现代通信领域的主流技术之一。
总的来说，光纤通信的传输原理是利用光的全反射现象来传输信息。
通过光信号的调制和解调，以及光纤放大器的增强，光信号能够在光纤中快速传输，实现远距离高速通信。
光纤通信的应用已经广泛涉及到电信、互联网、广播电视等多个领域，并在信息化时代起到了举足轻重的作用。
解释光纤的原理和应用实例
解释光纤的原理和应用实例1. 光纤的原理光纤是一种通过光的传输来传递信息的技术。
它利用了光信号在光纤中的传播特性，将信息转化为光信号进行传输。
光纤的基本原理是通过光的全反射来实现信号传输。
在光纤中，光信号在光纤芯部分会一直向前传播，直到遇到光纤外部的光密度较低的介质，如绝缘包层。
当光信号遇到介质交界面时，会发生全反射，使得光信号继续沿着光纤传播。
2. 光纤的应用实例光纤技术已经广泛应用于不同领域，包括通信、医疗、传感和工业等。
下面将介绍一些光纤应用的实例。
2.1 光纤通信光纤通信是最常见的光纤应用之一。
光纤通信利用光纤的高带宽和低损耗的特性，将信息通过光信号传输。
光纤通信可以分为长距离通信和短距离通信两种形式。
在长距离通信中，光纤可以传输大量的数据，传输速度快且稳定。
这种通信方式被广泛用于城市之间或国家之间的通信网络。
在短距离通信中，光纤通常用于局域网（LAN）和数据中心的互联。
光纤可以支持高带宽和高速率的数据传输，满足现代互联网和数据中心对高速通信的需求。
2.2 光纤传感光纤传感是利用光纤的非电导性和对外界环境敏感的特性，实现对不同环境参数变化的监测。
例如，光纤传感可以用来监测温度、压力、应变和振动等物理量。
光纤传感的原理是通过测量光纤中传播时的光信号的一些特性变化，如光的强度、相位和频率等，来间接获得环境参数的信息。
光纤传感可以应用于工业生产、环境监测和安全监控等领域。
2.3 光纤医疗光纤在医疗领域有着广泛的应用。
光纤可以用于光导实现内窥镜检查、激光手术和光学成像等医疗操作。
在内窥镜检查中，光纤传输光信号到需要检查的部位，医生通过光纤传输的光信号观察和判断病变情况。
这种检查方式可以无创地获取病患内部的信息。
在激光手术中，光纤可以传输高能量的激光束，用于手术切割、焊接和凝固等操作。
光纤的细小和柔韧性使得激光手术可以更加精准和无创地进行。
在光学成像中，光纤可以传输光信号到被观察物体，获得高分辨率的影像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11-2 光纤传光原理
一、教学目的
1．了解光的全反射原理
2．掌握光的全反射条件
3．了解光纤传光原理
二、教学重点难点
重点：光的全反射条件
难点：由折射定律计算临界角
三、教学器材
光具盘
四、教学建议
教法建议：多媒体演示光的全反射现象，讲解，讨论
教学设计方案：
（一）多媒体课件演示引入新课
草叶上露珠在阳光下晶莹透亮；透过杯壁观察盛满水的玻璃杯水面，光灿如银；水或玻璃中的气泡显得特别明亮。
为什么会出现这一些现象呢？这些都是光的全反射引起的。
（二）引出课程内容
1．光的全反射
（1）通过下面的实验观察光发生了怎样的变化。
让一束光沿着半圆柱玻璃砖从玻璃射向空气。
（见11-7图），这时可以同时看到反射光线和折射光线，这两条光线都比入射光线要弱。
增大入射角，折射角也随之增大，这时折射光线
90，这时折射越来越弱，反射光线越来越强。
当入射角增大到某一角度ϕ时，折射角等于0
光线沿两种介质的界面传播。
再增大入射角，折射光线消失，只剩下反射光线，光线全部反射回到玻璃中，如下图所示。
此时的反射光线几乎与入射光线一样亮。
图 11-7：观察光的全反射现象
（2）光的全反射定义
90折射角的入射角ϕ称为临入射光全部被反射回原介质的现象称为光的全反射。
对应于0
界角。
(3) 光发生全反射必须具备的条件是：
①光从光密介质射向光疏介质；
②入射角大于临界角。
复习提问：什么叫光疏介质，什么叫光密介质？
答：两种介质相比较，折射率较小的（或光传播速度较大的）称为光疏介质；折射率较大的（或光传播速度较小的）称为光密介质。
光疏介质和光密介质是相对的。
记住：光的全反射现象只发生在光密介质内部，如果光线从光疏介质射入光密介质不会发生全反射。
（4）临界角的计算
同学们还记得上次课所学习的折射定律吗？（提问2到3名同学回答，并在黑板上写下折射定律表达式）
由折射定律可以计算临界角： 201
sin sin 90n n ϕ= 21
sin n n ϕ= (11—5) 若光从某介质n 射向真空(或空气)，则 2n =l 1sin n ϕ=
根据上式，只要知道某种介质的折射率n ，就可以求出它对真空(或空气)的临界角ϕ。
书上用表11—2为我们列出了几种介质对真空(或空气)的临界角。
（5）全反射技术的应用
全反射在生产技术中有着广泛的应用。
用全反射棱镜可以制造潜望镜；利用光在光导纤维中的全反射传光、传像等更是当今世界上最先进的通信方式。
提问请同学们思考讨论：
全反射在生产技术中还有哪些广泛应用？
（6）例题讲解
例题1.某种玻璃的折射率1n =1.52，水的折射率2n =1．33，光线如何射人，可在界面发生全反射?临界角ϕ多大?
解 因为玻璃相对水是光密介质，所以只有当光从玻璃射向水里时才可能发生全反射，得
201sin sin 90n n ϕ= 21sin n n ϕ==1.331.52
=0.875 临界角ϕ=0/
613
例题2. 在水中的鱼看来，水面上的所有景物，都出现在顶角大约为0
97的倒立圆锥内(如图11-8所示)，这是什么原因?它与鱼在水中的深度有关吗?
解 水对空气来说是光密介质，光线由水射向空气时可能发生全反射，其临界角可由式 21
sin n n ϕ= 求得：ϕ=048.6
图11-8：鱼眼里的世界
光线由空气进入水中，当入射角在00～090时，折射角在00～0
48.6之间，即水面上所有入射光线进入水中的折射光线均在顶角为097.2 (048.6×2)的倒立圆锥内。
由于动物的眼睛总是习惯以光直线传播来确定被观察物体的位置，所以在水中的鱼看来，水面上所有景物都出现在顶角为097的倒立圆锥内，显然，这与鱼在水中的深度无关。
2.光导纤维
光导纤维简称光纤，它是利用全反射原理使光沿着弯曲路径传播的光学元件。
（1）光纤的构造及传光原理
光纤由内芯和外芯两层组成，其中纤芯直径约3～75m μ可由玻璃、石英、塑料等材料在高温下拉制而成。
如图11-9所示，当光在芯线中传播时，由于包层的折射率比内芯折射率小，所以光从芯线射向包层的过程中会发生全反射，光线就可以从光纤的一端传至另一端。
图11-9：光纤导光
（2）光纤的应用
光纤弯曲了也能传光，所以，光导纤维为光学窥视(传光、传像)和光通信的实现创造了良好的条件。
光纤主要应用于通信，把要传递的信号调制成光信号沿光纤传递出去，在接收端再把光信号解调就得到了原信号。
光纤通信已成为现代通信的主要支柱之一，它具有容量大，能耗低，灵敏度高，抗干扰，保密性能好等优点。
光纤柔软，体积小，重量轻，使用寿命长。
一条细如发丝的光纤，可替代25万条标准的铜质电缆线，一条光缆可以同时传送一万余路电话、上千套电视节目。
光纤通信是建立综合业务数字网(IS —DN)不可缺少的技术手段。
它不仅可以在陆地上使用，而
且被广泛用于海洋。
目前，跨越大西洋、北太平洋的海底光缆已投入使用，这些越洋光缆几乎可以把整个地球环绕起来。
我国的光纤通信事业发展十分迅速，国内各大城市及西南、西北等边远地区都已敷设了光纤通信线路，国内巨大的光纤通信网络已初步形成。
总长4万km 、由全球92个国际公司投资的全世界最长、最大的国际通信光纤海缆“法新欧亚三号”，已于2000年投入使用。
我国参与了这条海缆的投资并在上海和汕头设有登陆点。
目前，光纤通信已实现全世界计算机联网，今天的电子邮件(E —mail)通过国际互联网(Internet)已经把世界各地联结起来。
随着网络的普及和发展，光纤通信已进入人们的工作、生活，并将为未来的社会生活带来巨大的变化。
光纤不仅在通信技术方面取得显著成就，在传送电能方面也具有独特的优点，如果能实现利用光纤传输电能，将能大大降低电网的造价，不仅安全可靠，而且能节约有色金属，延长电网使用周期。
（三）、教学小结
光的全反射
1．全反射现象 光从光密介质射入光疏介质时，随着入射角逐渐增大，折射光线离法线越来越远，强度越来越弱，反射光越来越强。
当折射角达到90o
时，再增大入射角，折射光线消失，光全部反射回入射介质。
2．发生全反射的条件
(1)光从光密介质射入光疏介质；
(2)入射角大于临界角。
用ϕ表示临界角：012sin sin90n n ϕ=
3．光导纤维传光原理及光纤通信
（四）、作业布置
1．p 128 1、2、3、4
2． 课外阅读书上《蜃 景》阅读材料。
