一次泵变流量系统设计应用实例_余卓滨
浅谈一次泵变流量压差控制“关键点”位置的选取
浅谈一次泵变流量压差控制 “关键点” 位置的选取生晓燕 1 王平 2 刘思超 31青岛中建能源管理有限公司 2青岛西海岸职教集团有限公司 3青岛经济技术开发区安全生产监督管理局摘 要： 压差控制法作为目前一次泵变流量水系统可靠、 主要的控制方法得到了大量应用， 但在实际使用过程中， 关键点的位置选取相对简单和模糊， 给实际的运行带来不利。
本文通过理论分析结合实际设计工程，就关键点位 置的合理选取进行阐述， 得出了现阶段相对合理、 可行的结论。
关键词： 一次泵变流量 压差控制 温差控制 关键点Selection of “Key Point ”Position for Primary Pump VariableFlow Water System with Differential Pressure ControlSHENG Xiaoyan 1 ,WANG Ping 2 ,LIU Sichao31Qingdao Zhongjian Energy Management Co.,Ltd. 2Qingdao West Coast Vocational Education Group 3Production Safety Supervision and Administration Bureau of Qingdao Economic and Technological Development ZoneAbstract: Differential pressure control method as the primary pump variable flow water system is reliable,the main control method had been used a lot of,but in the actual use process,the location of the point selection is relatively simple and vague,bring adverse to the actual operation.In this paper,through theoretical analysis combined with the actual engineering design,an exposition on reasonable selection key position was made,and a feasible conclusion was obtained relatively reasonable at this stage.Keywords: variable flow distribution with primary pump chilled water system,differential pressure control,differential temperature control,key point0 引言近年来， 随着节能要求的深入， 一次泵变流量水 系统在公共建筑的空调设计中应用也越来越多， 但是 一次泵变流量水系统变频水泵的控制策略却不尽相同， 目前流行的控制策略主要有以下两种[1]： 管温差控 制 （图1）和压差控制 （图2）。
一次泵定流量系统与二次泵变流量系统方案比较报告
每月能耗
kWh
120000
二次泵能耗表
100000
80000
60000
40000
20000
0 1 2 3 4 5 6 7 8 9 10 11 12
月份
每月能耗
2.2.2 经济分析
一次泵定流量系统水泵运行年能耗总值为 949680kWh，二次泵变流量系统水泵运行年能耗总值为 846648kWh，二次泵变流量系统水泵运行年能耗比一次泵定流量系统水泵运行年能耗少 103032kWh，商业用电按 1.2 元/ kWh 计算，二次泵变流量系统水泵运行年节省费用为 123，638 元；二次泵的初投资比一次泵多 350，000 元，回收期=初投资差额费用/每年节省的费用=350， 000/123，63=2.9 年。而一个稳定的空调系统的生命周期至少也有 20 年，因此采用二次泵系统从经 济角度来讲是有优势的。
总价格（万 元）
配 3 台泵，与两台
1400RT 冷机一一对
924
应，一台备用
配 3 台泵，与两台
350RT 冷机一一对
231
应，一台备用
38
133
3
10
30
38
34
3
6
18
2.1.3 二次泵变流量系统中水泵的性能参数
一次泵
流量(m3/h) 扬程（m）
输入功率配 3 台泵，与两台来自1400RT 冷机一一对
2 分析过程
2.1 分析基础
2.1.1 EII 冷负荷计算结果如下表，冷机配置为 40%+40%+10%+10%。
建筑面积（m2）
冷负荷（kW）
空调一级泵变流量水系统的管网优化
支上阀门的调节为因变量 在保证水系统一定的稳定性的条件下对管网进行动态优 化 空调系统正向着集中控制的方向发展 把本论文的管网优化的成果作为水系统 节能控制理论 与空调水系统的自动控制相结合起来 对进一步实现在能源合理利 用目标下空调系统的优化控制具有一定的意义
关键词
一级泵 节能
变流量 数学模型
水力管网 优化
一步增加了上述问题的严重性
劳里斯所述
启的玻璃窗密闭的盒子 变成了一个真正意义上的太阳炉 借助机械制冷方式 又 不可思议地变成为一个大冰柜
[1]
７０ 年代爆发的世界性能源危机 使人们更深刻的认识到节约能源对经济持续发 展的重要性 在建筑领域出现了建筑节能这个世界性的大潮流 世界上发达国家建 筑能耗高达国民经济总能耗的 １／３ 左右 ９５ 年我国城乡各类建筑采暖 空调 电扇 降温和照明使用能耗每年约为 １．４３ 亿吨标准煤 约占全国商品能源消耗总量的 １１．７％ 到 ２０００ 年 建筑能耗已为 １．７９ 亿吨标准煤 由此可见 建筑物的设计 占全国商品能源消耗总量的
华中科技大学 硕士学位论文 空调一级泵变流量水系统的管网优化 姓名：杜文学 申请学位级别：硕士 专业：供热、供燃气、通风与空调工程 指导教师：徐玉党;雷飞 20050428
摘
要
暖通空调系统的能耗是现代建筑能耗的主要部分 而空调水系统的输配用电又 占暖通空调系统能耗的很大一部分 降低空调水系统的输配用电是中央空调系统节 约用电的一个重要环节 在能源日益紧张的今天 节能显得非常重要 本论文就是 以空调水网能耗最低为目标 在负荷动态变化下 对空调一级泵变流量水系统负荷 侧的管网进行优化分析 总体上 论文以空调水系统节能为最终目标 以达到水系统稳定性和可调性为 条件 利用网络图论的理论 建立适当的一级泵冷冻水系统数学模型 基于强大的 MATLAB 矩阵运算功能来实现空调水系统的管网优化 管网优化分为结构优化和动态优化 对于优化过程 首先利用网络图论理论建 立管网的数学模型 得到管网基本关联矩阵 基本回路矩阵等图论表达 以管网数 学模型为基础 建立管网特性方程组并求解 得到阀门全开时管网流量的自然分配 然后以能耗最小为目标函数 在包括可调性在内的若干约束条件下 得到各支路管 径和水泵扬程 最后 针对空调负荷的动态变化 以变化的空调负荷为自变量 余

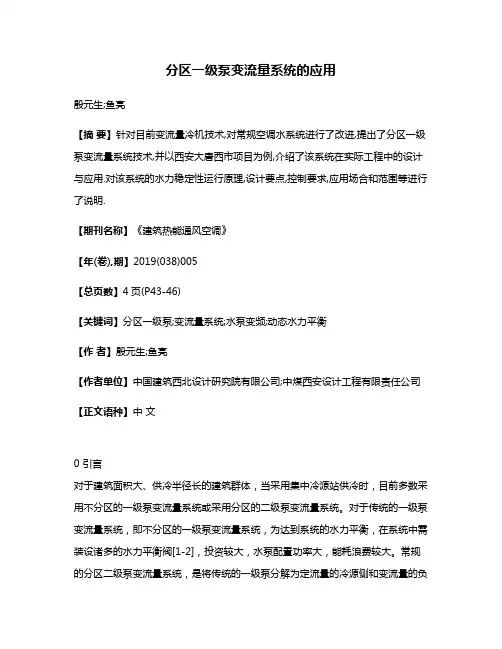

分区一级泵变流量系统的应用
分区一级泵变流量系统的应用殷元生;鱼亮【摘要】针对目前变流量冷机技术,对常规空调水系统进行了改进,提出了分区一级泵变流量系统技术,并以西安大唐西市项目为例,介绍了该系统在实际工程中的设计与应用.对该系统的水力稳定性运行原理,设计要点,控制要求,应用场合和范围等进行了说明.【期刊名称】《建筑热能通风空调》【年(卷),期】2019(038)005【总页数】4页(P43-46)【关键词】分区一级泵;变流量系统;水泵变频;动态水力平衡【作者】殷元生;鱼亮【作者单位】中国建筑西北设计研究院有限公司;中煤西安设计工程有限责任公司【正文语种】中文0 引言对于建筑面积大、供冷半径长的建筑群体，当采用集中冷源站供冷时，目前多数采用不分区的一级泵变流量系统或采用分区的二级泵变流量系统。
对于传统的一级泵变流量系统，即不分区的一级泵变流量系统，为达到系统的水力平衡，在系统中需装设诸多的水力平衡阀[1-2]，投资较大，水泵配置功率大，能耗浪费较大。
常规的分区二级泵变流量系统，是将传统的一级泵分解为定流量的冷源侧和变流量的负荷侧两个水环路，该系统设计运行较为复杂[3]。
目前电制冷机组的流量从过去定流量运行变为允许流量在30%～100%之间运行，对分区二级泵变流量系统而言，冷源侧的定流量水环路已失去意义。
针对目前常用的一级泵变流量系统及二级泵变流量系统存在的问题，并考虑变流量制冷机的现有技术，本文提出分区一级泵变流量系统技术，并以西安大唐西市项目为例，介绍了分区一级泵变流量系统的设计要点，并对该系统的运行特性及经济性进行了分析评价，旨在为大型空调水系统的优化设计提供帮助。
1 工程概况大唐西市项目占地14.8万m2，东西长370 m，南北宽400 m，总建筑面积41万m2，地下一层满铺，地上为9格多层建筑群体，项目功能分区见图1。
其空调面积为34万m2，供冷供热均采用中央空调系统，夏季设计冷负荷为46870 kW，冬季设计热负荷为22400 kW，冷源采用电制冷，热源由城市集中供热管网供给，冷热站房分别设在项目西南角9格地下一层。
二级泵变流量系统设计实例探讨
二级泵变流量系统设计实例探讨作者：任照峰于… 文章来源：互联网点击数：180 更新时间：2006-3-11 11:29:59解压缩密码：本文结合某大学区域冷冻站工程设计实例，介绍了二级泵变流量系统的特点，分析了二级泵变流量系统设计中需要注意的几个问题（如负荷计算分析、设备选型、水泵设置、自控节能等），最后给出了该工程设计实例中用到的二级泵变流量系统，并做了简要分析。
关键词：二级泵变流量系统设计实例1 引言目前，国内普遍采用的空调水变流量系统主要有一次泵系统和二次泵系统，其简单流程图如图一、二所示。
1.1 一次泵系统。
这种空调水系统靠在供回水干管之间设置旁通管来调节负荷侧流量，使负荷侧流量根据空调负荷的变化而变化，以达到节能的目的。
在这种空调系统中，只设置有一次冷水循环泵，定流量运行，仍然存在浪费能源的问题，因此该系统形式只适用于中小型工程。
1.2 二次泵系统。
这种空调水系统在冷源侧设置一次冷水泵，定流量运行，保证冷水机组蒸发器流量恒定；在负荷侧设置二次冷水泵，分别满足各供冷环路不同需求。
因为二次泵系统中负荷侧的二次泵可以根据各供冷环路需要分别设置，并且可以变频运行，所以适合用于系统较大、阻力较高且各环路负荷特性或阻力相差悬殊的场合，并且节能效果显著。
随着我国节能政策的实施，变流量系统设计越来越多，下面就重点介绍一下二次泵变流量系统的设计中做一些探讨。
2 二次泵变流量系统设计要点；随着二次泵变流量系统在国内的应用实例越来越多，二次泵变流量系统的设计也越来越受到重视，新颁布的《采暖通风与空气调节设计规范》（2001版）（以下简称《规范》）及该规范2002年送审稿就针对二次泵变流量系统的设计给出了一些原则性的要求。
下面结合某大学区域供冷站工程实例对二次泵变流量系统设计中需要注意的问题做一探讨。
2.1 各供冷回路冷负荷计算、负荷变化曲线分析、循环阻力计算。
在本工程中，需要由本供冷站提供冷源的单体建筑有三个，分别为图文信息及行政办公中心（冷负荷6600kW）、国际交流中心（冷负荷3300kW）、食堂及超市（冷负荷5400kW）。
一次泵变流量水系统模拟和存在问题分析
一次泵变流量水系统模拟和存在问题分析------------------------------------------作者xxxx------------------------------------------日期xxxx一次泵变流量水系统模拟和存在问题分析南京理工大学李苏泷朱孟标摘要通过一次泵变流量水系统的模拟分析，得到了水泵变流量情况下的节能率与部分负荷率和水泵相对于冷水机组功耗的关系，分析了水侧变流量运行对冷水机组制冷性能的影响，并给出了不考虑这一因素对于一次泵系统变流量节能分析所引起的偏差，指出研究和掌握冷水机组变流量下的制冷性能对于一次泵变流量系统的设计是至关重要的。
对于工程改造中出现的一些带有普遍性的问题进行了分析。
关键词空调，一次泵系统，变流量，节能0 引言空调冷冻水和冷却水经常在大流量、小温差下运行。
根据日本的经验，VWV与VAV并列，是空调中仅次于全热交换技术的节能措施。
随着近年来电力电子技术的发展和变频器性价比的不断提高，交流电机变频调速技术的应用越来越广，一次泵变流量水系统的研究因此也得到了一定的重视[1]-[3]，但在研究中也存在这定性的结论多，定量的研究和计算办法少，可操作性较差的问题，因而影响了其在实际中的广泛使用。
虽然冷冻水和冷却水的变流量运行对冷冻水泵和冷却水泵的节能运行有利，但变流量运行对于冷水机组的制冷性能可能有一定影响，制冷机的制冷效率(COP)可能有一定程度的下降。
因此，要保证在冷水机组安全的前提条件下实现节能运行，就要求冷冻水流量和冷却水流量的变化有一定的限制，并满足某种匹配关系。
由于目前生产厂家一般没有提供在不同的冷冻水出水温度和冷却水进水温度下，冷水机组制冷量、输入功率随冷冻水流量和冷却水流量变化的完整数据，因此关于一次泵变流量水系统的研究和设计受到了一定的影响；反过来，由于定量研究较少，也使得生产厂家没有积极性进行相关数据的测试。
相信一次泵变流量水系统研究的进一步深入，对于提高冷水机组在部分负荷工况下及变流量情形下的能效比的研究和节能技术的推广将起到推动作用,从而形成空调水系统和制冷主机节能研究及其应用的良性互动。
一级泵变流量系统控制方法研究
一级泵变流量系统控制方法研究作者：魏锁鹏陆朴荣张丽蓉来源：《甘肃科技纵横》2024年第04期摘要：建筑的供暖、通风与空调系统中，合理设计并高效运行是解决空调耗能的关键。
在中央空调一次泵变流量水系统实际的运行过程中，水泵往往不能按照设计要求进行变频，因而达不到理想的节能效果。
文章通过研究一级泵变流量系统部分负荷下管网特性与阻力系数的变化，采用定性分析法，分析自然温降法、温差控制法、压差控制法、最小阻力法这4种控制方法的原理、特点、局限性及适用范围，以期指导选择出在水泵运行过程中合理的控制方法，从而实现空调水系统的节能运行。
关键词：一级泵；变流量；控制；节能；低碳中图分类号：TU831 文献标志码：A作者简介：魏锁鹏（1978-），男，大学本科，高级工程师，注册设备工程师（暖通空调），主要研究方向：供热通风与空调工程设计、审核等。
0 引言公共建筑的全年能耗中，供暖空调系统的能耗约占10%～50%[1]，国家标准《近零能耗建筑技术标准》（GB/T 51350—2019）的实施，大力推动了节能建筑的建设与发展。
近零能耗建筑设计技术路线强调通过建筑自身的被动式、主动式设计，大幅度降低建筑供热供冷的能耗需求，使能耗控制目标绝对值降低[2]。
在主动式设计中，空调变流量水系统设计和运行是空调节能的关键。
空调变流量冷冻水系统分为一级泵压差旁通变流量系统、一级泵变频变流量系统和二级泵变流量系统[3]。
一级泵系统冷水机组变流量运行时，空调水系统的控制要求是供、回水总管之间的旁通调节阀可采用流量、温差或压差控制，水泵的台数和变速控制宜根据系统压差变化控制[4]。
文章对一级泵压差旁通变流量系统及一级泵变频变流量系统，以冷源侧阻力数不做调整（即不做加减机、不调整支路阀门）为例，探讨部分负荷下各系统的阻力变化，以及各控制方法的特点。
1 一级泵变流量部分负荷系统特性1.1 管网与水泵特性一级泵压差旁通变流量系统原理图见图1。
该系统要求流过蒸发器的冷冻水流量不变，因此冷冻水泵无法变速调节，系统在末端调节流量引起的盈虧通过设置旁通来补偿，通过在供回水干管间设置由压差控制的旁通回路（旁通管及压差电动阀）实现部分负荷下地分流。
中央空调冷冻水变流量系统分析--传统二级泵系统与一级泵变流量系
中央空调冷冻水变流量系统分析--传统二级泵系统与一级泵变
流量系
中央空调冷冻水变流量系统分析--传统二级泵系统与一级泵
变流量系统的对比
杜文学;徐玉党;郑洪涛
【期刊名称】《发电技术》
【年(卷),期】2004(025)003
【摘要】为了克服传统的二级泵水系统的缺点,近年来出现了一种新的一级泵变流量水系统,本文分别对中央空调冷冻水一级泵变流量系统和传统的二级泵系统进行了阐述,并通过对这两种系统的对比分析,总结出各自的一些优缺点,供空调冷冻水设计时参考.
【总页数】3页(57-59)
【关键词】冷冻水;变流量;二级泵;一级泵洲
【作者】杜文学;徐玉党;郑洪涛
【作者单位】华中科技大学,建筑环境与设备工程系,湖北,武汉,430074;华中科技大学,建筑环境与设备工程系,湖北,武汉,430074;华中科技大学,建筑环境与设备工程系,湖北,武汉,430074
【正文语种】中文
【中图分类】TU83
【相关文献】
1.定流量一级泵/变流量二级泵系统设置条件解析 [J], 邬守春
2.中央空调变流量水系统分析及改进 [J], 徐玉党; 王念; 雷飞
3.中央空调冷冻水一、二次定变流量节能控制逻辑和策略 [J], 陈井林; 王颖
4.中央空调系统一次泵、二次泵变流量及主机台数控制浅析 [J], 简超美。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Abst r act : This mixed project consists of office, retail, and apartment. Variable-Primary-Flow (VPF) system was provided to the project. Different cooling capacity chillers were mixed in one VPF system and different pressure points setting was presented. Finally, chilled water scheme and VPF control system was introduced. Keywor ds: variable-primary-flow (VPF), chilled water system, VWV control
2 空调水系统介绍
经过详细的冷负荷计算，本项目中央空调系统总 冷负荷为 24620 kW（合计 7000 冷吨）。经多方面考虑 和比较后定下以下设计方案：制冷机房设置在地下四 层处，采用 3 台 7034 kW（2000 冷吨）高压离心式制冷 机和 1 台 3517 kW（1000 冷吨）低压离心式制冷机为 本项目提供 6/11℃冷冻水。高压制冷机均使用 10 kV 高压电源供电。冷却水循环泵采用 4 台流量为 1612 m3/h 的卧式双吸泵（三用一备）和 2 台流量为 809 m3/h 的卧式双吸泵（一用一备）和制冷机大小一一 对应运行；冷冻水系统由于采用一次泵变流量系统， 冷冻水循环泵无须和制冷机一一匹配，考虑到互为备 用的原则采用 4 台流量为 1331 m3/h 的卧式变频双吸 泵。制冷机房同时设计了 2 台板式换热器供冬季冷却 水和冷冻水进行热交换，供应内区等须常年供冷区域 使用。冷冻水系统分为冷热水和常年供冷两个系统设 置，冷热水系统冬季接换热站 60/50℃热水供冬季采 暖使用（见图 1）。
冷冻水泵以末端压差信号作为加卸载和加减机 的依据：末端压差信号大于上限值并保持 5 分钟后增 加水泵变频器频率，如水泵变频器频率已达到 100 % 则开启下一台水泵；末端压差信号小于下限值并保持 5 分钟后减低水泵变频器频率，如水泵变频器频率已 达到 30%则关闭一台水泵。为确保水泵马达的正常散 热，水泵转速不应低于正常标准值的 30%，同时水泵 转速低于 30%后，变频器效率和水泵效率均明显下 降，低转速带来的能源节省已被更低的水泵效率所带 来的能耗所抵消，在空调实际应用过程中，水泵转速低 于 30%标准值是毫无意义的，故水泵变频控制器应设 定频率变化下限[1~2]。
0 引言
随着我国经济的高速发展和人民对生活水平要 求的不断提高，在可持续发展的长期建设方针指导 下，越来越多的新技术也开始应用到工程实例中。近 几年来随着自控技术和制冷机组性能的发展，一次泵 变流量系统也作为一项很有潜力的空调水系统节能 技术逐步应用到空调冷冻水系统设计中。
一次泵变流量系统是指整个水环路的流量随末 端的实际需求发生变化的系统，区别于传统的一次泵 定流量系统（水环路的流量由制冷机和水泵开启数决 定）和一次泵定流量/二次泵变流量系统（仅末端水路 的流量变化，制冷机侧水流量仍然保持不变），一次泵 变流量系统中通过制冷机侧的水流量将完全随末端 实际需求变化而改变。相对于一次泵定流量系统而 言，水泵通过变频把流量降低比仅用台数控制有更多 的灵活性和更大的控制范围，当空调系统工作在部分 负荷时节能效果尤其明显；相对一次泵定流量/二次泵
摘 要：本项目是集办公、商业、及住宅为一体的综合性发展项目，中央空调冷冻水系统采用一次泵变流量形式， 本文主要分析介绍冷水机组大小机搭配的处理方法和系统压力监控点的选择。并介绍该工程的空调冷冻水系统 设计、以及变流量系统的控制逻辑设计。 关键词：一次泵变流量 空调水系统 变流量控制
Chilled Water System Design on Variable-Primary-Flow System
3 一次泵变流量系统控制介绍
一次泵变流量系统的做法是将冷冻水泵呈并联 与母管连接，母管与制冷机配接，冷冻水泵与制冷机在 控制方面不呈一一对应关系，制冷机启停数量由用户 端空调总负荷决定，而冷冻水泵启停数量的控制完全 脱离冷冻机，根据用户端压差变化并同时结合水泵效 率及变频器效率分析决定水泵启停台数。
办公楼部分的定压差点设在二十四层板式换热 器进出口处，由于此设备负责办公楼二十四层以上部 分的供冷，基本不存在设备不使用的情况，此定压差控 制点将设定为工作时间时段的冷冻水泵变频控制的 依据。由于板式换热器负担办公楼约三分之二的负荷， 流量波动基本可反映出办公楼冷负荷变化，以其作为 定压差点可以在保证制冷效果的前提下取得相当的 节能效果。需要特别注意的是：由于冷冻水系统是变 流量的，板式换热器水流量控制不可采用常用的三通 阀形式，应改用二通阀形式控制。
对整个项目进行分析和研究，总结出本项目有以
收稿日期：2008-7-10 作者简介：余卓滨（1979~），男，本科，工程师；广东省深圳市福田区民田路 88 号中心商务大厦 18 楼奥雅纳工程咨询公司（518026）；
0755-82031516；E-mail：Zhuo-bin.yu@
·80·
首先是制冷机和冷冻水系统的启停必须按照设
第 28 卷第 1 期
余卓滨等：一次泵变流量系统设计应用实例
·81·
定的顺序运行：当任何一台制冷机组需投入服务时， 首先设在该制冷机冷却出水管电动开关阀、冷却水塔 阀门、冷却水塔及冷却水泵组的其中一台水泵相继开 启；当装设在冷却管道上的水流感应器感应到水流经 冷凝器后，设在该制冷机冷却出水管电动开关阀及冷 却水泵组中对应的一台水泵亦相继开启；当装设在冷 冻管道上的水流感应器感应到水流经蒸发器确立后， 制冷机组才可正式启动工作。制冷机组需关闭时，按 照相反的次序执行。
大小机搭配在一次泵变流量系统中没有得到广 泛的应用，因为大小机搭配使用后，大机加减机时水量 的波动对小机的干扰可能会超出小机承受范围，这对 一次泵变流量系统的运行控制提出了更高的要求。
在本项目选用一次泵变流量系统和制冷机组大 小机搭配后，在系统的控制上难点是如何解决这些并 联冷水机组的顺序启停问题，而其最大流量，最小流 量，制冷机组的实际运行电流和额定运行电流之比 （ΣRLA％）设定值又是这些顺序启停的关键。因此，一 次泵变流量系统的正常运行必定需要依赖预先编好 的控制程序来执行。
其次是制冷机的加卸载和加减机控制。制冷机加 卸载仍由各机的供水温度控制，当供水温度超过预设 值并保持一段时间后，制冷机自动加载到上一级负 荷，反之则自动减载到下一级负荷。制冷机的加减机 控制由整个机房制冷机组的实际运行电流和额定运 行电流之比（ΣRLA％）作为指标进行控制，预先设定 两个控制值，当 ΣRLA％大于控制值一并保持一定时 间后，系统按照设定的顺序加机；当 ΣRLA％除以运行 制冷机数量减一得到的值小于控制值二并保持一定 时间后，系统按照设定的顺序减机。具体可以参考冷 水机组加减机 2 冷水机组加减机原理图
每次开启系统时，首先启动较小的 3517 kW 制冷 机，这是为了减小在低冷负荷时制冷机在低于 50 %负 载的低效区运行的机会；冷负荷逐步增加到小制冷机 负载能力的 95%（表现为 ΣRLA％>95%）并保持 15 分 钟后启动第一台 7034 kW 制冷机并关闭小制冷机，避 免小制冷机蒸发器水流量被大制冷机分流超过三分 之二而保护停机，其后如果末端冷负荷继续上升，第 二台和第三台大制冷机将会相继运行，而小制冷机会
变流量系统来说，除了有更好的节能效果外一次泵变 流量系统减少了一组水泵和相应的配件，降低了设备 初投资费用的同时也减少了对冷冻机房的空间要求。
本文以近期完成的一个项目作为工程实例，全面 介绍和分析一次泵变流量系统在实际应用中产生的 一些问题和解决方案。
1 项目简介
本项目地处天津市，是集办公、商业及公寓为一体 的综合性发展项目。项目总建筑面积约 31 万 m2，由四 栋塔楼组成，其中塔楼一用作办公用途，共 53 层，另外 三栋塔楼为公寓。每栋塔楼各有 6 层裙楼，主要为商业 用途。地下层共 4 层，用作车库、设备房间及商业用途。 其中中央空调服务面积约占 14 万 m2，包括了商业和 办公楼部分。项目地面以上建筑高度超过 240 m，冷冻 水系统需要采用换热器进行换热对高区供冷。
办公部分竖向、水平管路也采用异程式，各主要支 路上均设置静态平衡阀进行调节，并设有电动阀供物 业管理部门统一管理开放时间。办公部分采用风机盘 管加处理新风的形式进行空气处理，同时采用带热回 收功能的新风机组对办公楼排风进行热回收，降低新 风能耗。办公楼中间换热机房设置于 24 层避难层，二 次水的进出水温分别为 12/7℃。热回收新风机分别设 置于八层、二十四层、三十九层及屋顶层。
在最后的运行行列中。减机的顺序则刚好相反：当冷 负荷逐步减少至可以少运行一台制冷机也可满足冷 负荷要求（表现为 ΣRLA％/运行机组数量减一 >90%） 并保持 15 分钟后按照设定顺序关闭一台制冷机，直到 最后一台大制冷机时会切换成小制冷机。
在室外温度较低的晚上或冬季，项目的冷负荷有 机会下降到 1760 kW 以下，此时如果冷冻水流量继续 下降会突破小制冷机最低流量的限制而导致制冷机 保护停机。在供回水干管上设置一根带电动调节阀门 的旁通管，由连接制冷机供回水管的压差感应器控制， 当末端用水量低于制冷机最低流量限制时开启旁通 管上的电动调节阀门保证制冷机侧的流量。
第 28 卷第 1 期 2009 年 2 月
文章编号：1003-0344（2009）01-079-4
建筑热能通风空调 Building Energy & Environment
Vol.28 No.1 Feb. 2009.79~81
