城市轨道工程测量
城市轨道测量技术
轨道交通工程测量的任务和内容
➢ 轨道交通工程测量应满足其工程建设中的设计、施工 和运营阶段对测量工作的需要。其主要内容包括地面 测量、联系测量、地下测量等三方面的工作。
➢ 设计阶段任务：为设计工作的各个阶段提供所需要的 地形图或专项测绘资料；
➢ 施工阶段任务：为实现设计意图进行施工放样和设备 安装、为施工安全进行监控量测、为完工的工程进行 竣工测量等；
精密水准测量观测的视线长度、视距差、视线高的要（m）
视线长度
视线高度
标尺类 型仪器等 级视距前、后 前、后视
视距
距
差 累计差
视线长 度20 米以 上
视线长 度20 米以 下
因瓦
DS1
≤60
≤1
≤3
0.5
0.3
3、观测成果处理
➢ 平差处理：
水准网的数据处理应采用严密平差，以深埋水准 点作为已知点，采用强制附合平差，并应计算每 千米高差偶然中误差、最弱点高程中误差。
➢ 附合导线或导线环的角度闭合差，不应大于下式 计算的值。 Wβ=±2mβ√n 式中：mβ—测角中误差（″） n—附合导线或导线环的角度数。
➢ 导线网方位角闭合差计算的测角中误差应按下式 计算 M=±√[(f×f/n)/N]
式中：f—附合导线或闭合导线环的方位角闭合差； n—计算f时的角度个数； N—附合导线或闭合导线环的个数。
➢ 点位附近不宜有散热体、测站应尽量避开高压电 线等强电磁场的干扰。
➢ 相邻点间的视线距离障碍物的距离以不受旁折光 影响为原则。
➢ 相邻边长不宜相差过大，个别边长不宜短于100米。
➢ 相邻导线点间高差不宜大于25°，特殊情 况下也不宜大于30°。
轨道交通工程施工测量方案
轨道交通工程施工测量方案一、施工测量的必要性轨道交通工程是指为满足城市高效便捷的交通需求，在地面或地下进行施工的交通线路，例如地铁、轻轨等。
轨道交通工程涉及到大量的工程测量工作，这是因为轨道交通工程需要保证线路的平整、车站的准确位置和通车的安全。
施工测量的主要目的包括：确保工程施工的精度和质量，为设计提供出具施工图纸成果，提高施工效率，节约成本，保证工程的安全性等。
二、施工测量的内容轨道交通工程施工测量的内容包括：线路测量、车站测量、土建测量、安装测量等。
1. 线路测量（1）线路纵断面测量：测量线路的纵断面地形、曲线半径、坡度等，以确定线路的设计参数和平面布置。
（2）线路横断面测量：测量线路的道床、轨面、路基等各部分的横断面，以确定各部分的平面布置。
（3）道岔测量：道岔是轨道交通系统的重要设施，需要通过道岔测量确定其准确位置和角度，保证列车的安全通行。
2. 车站测量（1）车站平面布置测量：针对车站区域的道岔、站台、站内设施等进行平面布置测量，以确定车站的尺寸和位置。
（2）站台高程测量：测量车站站台的高程，以确定客车乘降的便利性。
（3）站房测量：测量车站站房、站内设施的位置、尺寸和结构形式，为其施工和安装提供准确数据。
3. 土建测量（1）地形测量：测量轨道交通线路所经过的地形情况，包括地表高程、地貌特征、自然地质、水文地质和交通地理等。
（2）凿岩量测量：凿岩是轨道交通工程中常见的隧道施工方式，需要对凿岩量进行测量，确定施工工艺和施工进度。
4. 安装测量（1）轨道安装测量：测量轨道的轨距、轨面坡度、轨道垂直和水平偏差等，保证轨道的安装精度。
（2）信号设备测量：测量信号设备的位置、高度、角度等参数，确保信号设备的安全性和可靠性。
三、施工测量的方法轨道交通工程施工测量的方法主要包括：全站仪法、激光法、GPS定位法、测距仪法等。
1. 全站仪法全站仪是一种高精度的光电仪器，它可以测定地面物体三维坐标及其高程、测量水平角和垂直角等，并利用计算机进行数据处理以达到一定的工程精度。
城市轨道交通工程测量规范
地铁测量主要工作1 总则1.0.1为适应城市轨道交通建设发展的需要，统一城市轨道交通工程测量技术要求，遵循技术先进、经济合理、质量可靠和安全适用的原则，制定本规范。
1.0.2本规范适用于城市轨道交通新建和旧线改造及运营期间的工程测量。
1.0.3在同一城市内的轨道交通工程控制测量应满足下列要求：1平面和高程系统应与所在城市平面和高程系统一致；2工程建设前应在城市一、二等平面和高程控制网的基础上，建立专用平面、高程施工控制网，其与现有城市控制网重合点的坐标及高程较差，应分别不大于50mm和20mm；3 施工前应对已建成的平面、高程控制网进行复测，建设中应对其进行检测。
1.0.4城市间的轨道交通工程控制测量除应满足本规范1.0.3条中的2、3款外,还应采用统一的坐标、高程系统，当城市间坐标、高程系统不一致时应进行相应的换算。
1.0.5线路工程控制测量应采用附合导线（网）和附合高程路线的形式。
特殊情况下采用支导线、支水准路线时，必须制定检核措施。
1.0.6 在隧道贯通前，联系测量、地下平面控制测量和地下高程控制测量，随工程进度应至少独立进行三次，满足限差后应以各次测量的平均值指导隧道贯通。
1.0.7暗、明挖隧道和高架结构横向贯通测量中误差应为±50mm，高程贯通测量中误差应为±25mm。
1.0.8施工期间内和运营期一定时间内，应对线路结构和临近主要建筑、管线等进行变形监测，并应制定应急变形监测方案。
1.0.9竣工测量应按工程竣工验收要求进行，其工作内容和测量技术要求，应符合现行国家测量规范、工程验收规范以及工程资料管理相关要求。
1.0.10应根据国家有关法规，定期对测量仪器和工具进行检定。
作业时应避免作业环境对仪器的影响。
1.0.11城市轨道交通工程测量除执行本规范外，还应符合国家现行的有关标准的规定。
3 地面平面控制测量3.1 一般规定3.1.1地面平面控制网应按城市轨道交通工程建设规划网中各条线路建设的先后次序，沿线路独立布设。

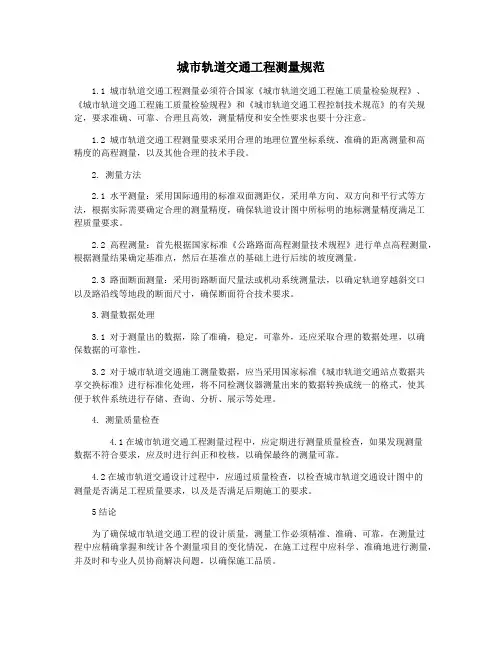

城市轨道交通工程测量规范
城市轨道交通工程测量规范1.1 城市轨道交通工程测量必须符合国家《城市轨道交通工程施工质量检验规程》、《城市轨道交通工程施工质量检验规程》和《城市轨道交通工程控制技术规范》的有关规定，要求准确、可靠、合理且高效，测量精度和安全性要求也要十分注意。
1.2 城市轨道交通工程测量要求采用合理的地理位置坐标系统、准确的距离测量和高精度的高程测量，以及其他合理的技术手段。
2. 测量方法2.1 水平测量：采用国际通用的标准双面测距仪，采用单方向、双方向和平行式等方法，根据实际需要确定合理的测量精度，确保轨道设计图中所标明的地标测量精度满足工程质量要求。
2.2 高程测量：首先根据国家标准《公路路面高程测量技术规程》进行单点高程测量，根据测量结果确定基准点，然后在基准点的基础上进行后续的坡度测量。
2.3 路面断面测量：采用街路断面尺量法或机动系统测量法，以确定轨道穿越斜交口以及路沿线等地段的断面尺寸，确保断面符合技术要求。
3.测量数据处理3.1 对于测量出的数据，除了准确，稳定，可靠外，还应采取合理的数据处理，以确保数据的可靠性。
3.2 对于城市轨道交通施工测量数据，应当采用国家标准《城市轨道交通站点数据共享交换标准》进行标准化处理，将不同检测仪器测量出来的数据转换成统一的格式，使其便于软件系统进行存储、查询、分析、展示等处理。
4. 测量质量检查4.1在城市轨道交通工程测量过程中，应定期进行测量质量检查，如果发现测量数据不符合要求，应及时进行纠正和校核，以确保最终的测量可靠。
4.2在城市轨道交通设计过程中，应通过质量检查，以检查城市轨道交通设计图中的测量是否满足工程质量要求，以及是否满足后期施工的要求。
5结论为了确保城市轨道交通工程的设计质量，测量工作必须精准、准确、可靠，在测量过程中应精确掌握和统计各个测量项目的变化情况，在施工过程中应科学、准确地进行测量，并及时和专业人员协商解决问题，以确保施工品质。
(整理)城市轨道交通工程测量规范
地铁测量主要工作1 总则1.0.1为适应城市轨道交通建设发展的需要，统一城市轨道交通工程测量技术要求，遵循技术先进、经济合理、质量可靠和安全适用的原则，制定本规范。
1.0.2本规范适用于城市轨道交通新建和旧线改造及运营期间的工程测量。
1.0.3在同一城市内的轨道交通工程控制测量应满足下列要求：1平面和高程系统应与所在城市平面和高程系统一致；2工程建设前应在城市一、二等平面和高程控制网的基础上，建立专用平面、高程施工控制网，其与现有城市控制网重合点的坐标及高程较差，应分别不大于50mm和20mm；3 施工前应对已建成的平面、高程控制网进行复测，建设中应对其进行检测。
1.0.4城市间的轨道交通工程控制测量除应满足本规范1.0.3条中的2、3款外,还应采用统一的坐标、高程系统，当城市间坐标、高程系统不一致时应进行相应的换算。
1.0.5线路工程控制测量应采用附合导线（网）和附合高程路线的形式。
特殊情况下采用支导线、支水准路线时，必须制定检核措施。
1.0.6 在隧道贯通前，联系测量、地下平面控制测量和地下高程控制测量，随工程进度应至少独立进行三次，满足限差后应以各次测量的平均值指导隧道贯通。
1.0.7暗、明挖隧道和高架结构横向贯通测量中误差应为±50mm，高程贯通测量中误差应为±25mm。
1.0.8施工期间内和运营期一定时间内，应对线路结构和临近主要建筑、管线等进行变形监测，并应制定应急变形监测方案。
1.0.9竣工测量应按工程竣工验收要求进行，其工作内容和测量技术要求，应符合现行国家测量规范、工程验收规范以及工程资料管理相关要求。
1.0.10应根据国家有关法规，定期对测量仪器和工具进行检定。
作业时应避免作业环境对仪器的影响。
1.0.11城市轨道交通工程测量除执行本规范外，还应符合国家现行的有关标准的规定。
3 地面平面控制测量3.1 一般规定3.1.1地面平面控制网应按城市轨道交通工程建设规划网中各条线路建设的先后次序，沿线路独立布设。
轨道工程施工测量方案
轨道工程施工测量方案一、项目概况本工程是铁路施工项目，涉及轨道铺设、路基修建和相关设施建设。
施工测量是铁路工程中的重要一环，它直接影响到工程的质量和进度，因此必须严格执行相关规范，确保测量准确无误。
二、施工测量任务1、轨道铺设测量：包括轨道轨面及轨道几何参数的测量，确保轨道的平整度、垂直度和轨面标高满足设计要求。
2、路基测量：包括线路线形、路基高程和路基坡度的测量，确保路基的平整度和坡度满足设计要求。
3、相关设施测量：包括信号设备、电气设备及通信设备的安装位置测量，确保设施安装准确无误。
三、施工测量方法1、轨道铺设测量：（1）采用全站仪进行轨道轨面的高程测量，测量间隔根据工程要求确定。
（2）采用测距仪进行轨道线形、几何参数的测量，确保轨道的垂直度和轨面标高满足设计要求。
2、路基测量：（1）采用全站仪进行路基高程测量，测量间隔根据工程要求确定。
（2）采用测量车进行路基平整度和坡度的测量，确保路基的平整度和坡度满足设计要求。
3、相关设施测量：（1）采用全站仪进行设施安装位置的测量，确保设施安装准确无误。
四、施工测量控制要点1、测量前的准备工作：测量前需进行现场勘测，确定测量点位和测量范围，根据工程要求确定测量方法和测量间隔。
2、测量过程的质量控制：测量过程中要保持测量仪器的准确性，对测量数据进行实时监测和校核，确保测量结果准确无误。
3、测量后的数据处理：对测量数据进行整理和归档，编制成测量报告，供工程管理部门参考。
五、施工测量安全防护1、施工现场应设置警示标志，禁止无关人员进入测量区域。
2、测量人员需穿戴合格的安全防护用具，遵守工程现场安全规定。
六、施工测量质量验收1、测量数据应满足设计要求，并经过工程管理部门的审查和认可。
2、经过质量验收合格后，方可进行下一步施工工序。
综上所述，本施工测量方案严格按照相关规范和工程要求进行设计，确保测量工作准确无误，为工程施工的顺利进行提供有力保障。
同时，施工中应按照方案的要求，严格执行，确保施工质量和进度。
城市轨道交通工程测量规范
1.已建成的卫星定位控制网和精密导线网应定期进行复测。
第一次应在开工前进行，工程
建设应1~2年复测一次，并根据控制点稳定的情况适当调整复测频次。
复测精度不应低于原测精度。
2.卫星定位控制网测量量应采用静态测量方法，各等级卫星定位控制网主要技术要求应符
合下列规定：
卫星定位控制网主要技术要求应符合表1规定
卫星定位控制网基线长度精度可按1式计算。
σ=
σ——基线长度中误差（mm）
a ——固定误差（mm）
b ——比例误差系数（1×106）
d ——相邻点间的距离（km）
3。
轨道交通工程施工测量技术方法
关键词：城市轨道交通工程；测量技术；方法由于城市轨道交通工程建设环境的复杂性，只有保障了施工测量的精度，才能实现设计意图，确保城市轨道交通工程相关构筑物定位准确，否则，一旦测量结果与实际的偏差较大，则可能会导致城市轨道交通工程面临着严重的质量与安全问题。
因此，在城市轨道交通工程建设中，承包商需按相关测量规范及业主制定的城市轨道交通工程测量管理制度，做好施工测量工作。
1城市轨道交通工程施工测量技术特征1.1全面解析设计、定线城市轨道交通工程的施工测量工作专业性要求高，相关测量人员需全面解析设计并定线。
由于城市轨道交通工程的建设位置相对特殊，多处于建筑物密集、地下管网纵横交错的区域内，在实际的施工建设时，所选用的地形图比例尺较大，专业人员需结合设计资料与实测数据，保证施工放样符合设计意图。
1.2控制网维护难度大控制测量成果是施工测量的起算数据，控制网的维护是整个施工测量过程的关键工作。
城市轨道交通工程控制网分为：平面控制网、高程控制网。
平面控制网测量方法为卫星定位和精密导线，高程控制网测量方法主要为水准测量。
上述控制网主要沿城市轨道交通工程线路布设，点位一般位于路面、构筑物顶部、拐角处。
1.3分期、分段测量城市轨道交通工程为城市的大型工程项目，工程企业往往会开展分期建设，如果要保持各个阶段性施工作业的有序进行，需开展分期测量，对于每条线路，都需要根据实际的标准与要求保障控制点布设的科学性，形成最完整的控制网。
2城市轨道交通工程施工测量内容施工控制测量内容主要包含以下方面：（1）地面控制测量。
在参加业主方、监理方组织的测量交桩后，应根据所辖标段的工程资料、控制点情况编制控制网复测方案。
方案应针对具体情况在盾构始发车站，接收端保证足够的测量控制点；与相邻标段进行搭接测量时，应联测相邻标段的控制点。
对外业观测数据按相关测量规范进行数据处理，对超限数据进行分析，编制控制网测量成果报告送相关主管部门审核、评估测量成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图5 围护结构侵线
1.4.2基坑内控制
1.4.2.1土体开挖及支撑架设测量
1.土体开挖控制项：高程控制
2.钢支撑和混凝土撑的测量放样：
根据现阶段地铁车站所采用的支 撑种类，分为钢管支撑与砼支撑两 种，两种支撑各有优缺点。砼支撑 具有良好的稳定性，且适用于复杂 部位的支撑，但施工进度慢，影响 土方开挖。钢管支撑具有施工简易 、安拆方便等。
项目部接桩后，及时对首级控制网进行复测和对桩点 进行保护。复测情况及处理措施报告经监理工程师审核批
准，于接桩后15天内上报给业主审定。
C
1.3控制点加密及复测
1.3.1控制网Βιβλιοθήκη 类地铁工程地面控制网包括三个部分：GPS首级控制网， 精密导线网和二等高程控制网。精密导线网起算于GPS首 级控制网，土建施工方根据精密导线点进行加密，由地面 加密控制点来直接指导施工放样。
基坑围护结构形式有地下连 续墙、钻孔灌注桩、人工挖孔 桩、SMW工法桩、工字钢桩和 钢板围堰等形式。常用的围护 结构形式有钻孔灌注桩和地下 连续墙两种形式。无论哪种形 式，为了保证结构净空，考虑 围护结构施工工艺及过程控制 水平等因素，均要进行适当外 放，一般情况外放量取H/150 （其中H为基坑深度）。
图3 导墙施工
图4 地连墙施工
1.4.1.2降水井、工程桩放样
降水井、 工程桩施工放样 主要有三个步骤：
⑴ 根据施工设计图纸将 所有工程桩降水井分类编号 ，并计算坐标。
⑵现场点位放样。（当现
场施工条件不能满足放样要求时，为了便于放样 控制，可以采用支距法进行控制）
⑶护筒埋设后再次复核 。
1.4.1.3地基加固处理施工放样
地基加固施工放样主要有 两种形式：
⑴ 车站端头井加固 （加固区边线放样）
⑵特殊地质或地连墙 接缝处地基加固。（地连墙接缝
处中线放样）
1.4.1.4围护结构侵线情况测量
在围护结构施工时，我们虽然考虑了 一定的外放，但在施工中，由于地连墙垂 直度或地层及施工过程控制方面的问题造 成了塌孔，就会导致围护结构侵入结构限 界。
01
车站施工测量
03
常规问题及处理意见
02
隧道施工测量
04
三种常规计算
A 相关规范及技术要求
B 交接桩制度
2
C 控制点加密及复测
D 车站测量放样
A1 相关规范及技术要求
1.1.1《城市轨道交通工程测量规范》GB50308-2017； 《工程测量规范》GB50026-2016； 《城市测量规范》CJJ8-2011； 《国家一、二等水准测量规范》GB/T12897-2016 《盾构法隧道施工与验收规范》GB50446-2017
1.3.2导线及水准路线布设形式
1.3.2.1导线布设形式分为：闭合
导线、附合导线、
。
1.3.2.2水准路线布设形式分为： 闭合水准路线、附合水准路线、
1.3.3地面控制测量复测 1.3.3.1 地面加密控制点的埋设及要求： （1）.相邻导线点间要通视，根据场地周边情 况边长适中。 （2）.导线点应选在土质坚硬、稳定的地方， 以便于保存点位和安置仪器。 （3）.导线点应选在地势较高，视野开阔的地 方，以便于进行加密、寻找和施工放样。 （4）.所设的加密点与业主所提供的控制点满 足可以形成一条闭合或附合精密导线的要求。
水准测量观测限差（mm）
等级 二等
基、辅分化读数差 0.4
两次读数所测高差 之差
0.6
检测间歇点高差之 差
1.0
二等水准观测主要技术要求（mm）
等级 二等
水准尺类 水准仪等 视距
型
级
DS1
≤50
铟瓦
DS05
≤60
前后视距 差（m）
测段的前 视线高差 后视距累 （m） 积差（m）
下丝读数
≤1.0
≤3.0
图1 平面加密控制点 图2 高程加密控制点
1.3.3.2 平面控制网测量方法及精度要求：
（1）平面控制网按四等导线精度要求进行加密，采用标称精 度不低于2〞，测距精度不低于2mm+2ppm的全站仪进行施测。 （2）角度观测采用方向观测法，每个测回按要求配置度盘起 始读数。采用Ⅱ级全站仪观测6测回（左右角观测），取左右 角平均值，并保证角度平均值与360°的较差<4〞，2C较差<13 〞，同一方向各测回较差<9〞。 （3）距离测量采用向仪器输入气象参数自行改正，往返各测4 测回，读数至毫米，符合限差后取往返平均值。边长观测必须 满足一测回读数较差＜4mm,单程各测回较差＜6mm。
城市轨道工程测量
中铁十八局集团有限公司 2019年11月16日
城市轨道交通发展前景
近年来国家加大了对轨道交通的建设投入， 各大省会城市都在大力发展城市轨道建设，很多 大城市都已构建成了一个四通八达的地铁网，有 的还与地下商业设施和娱乐场所实现了完美对接 ，形成了一个大型的地下城，然而地铁建设也已 成为一个城市经济快速发展的重要标志。
2B
1.2交接桩制度
1.2.1交接桩组织 交接桩工作应有业主单位组织相关项目部测量人员会
同建设、勘察（设计）、监理单位交接小组共同进行。 1.2.2交接内容
三角点、GPS点、导线点、水准点、线路控制桩 1.2.3测量成果及桩位移交
测量单位向另一方移交的测量成果及桩位必须经相关 单位方签字确认。 1.2.4控制网复测
≥0.3
车站测量放样
D 1.4车站测量放样 围护结构控制
基坑内控制
导墙及围护结构放样 降水井、工程桩放样 地基加固处理施工放样 围护结构侵线情况测量
土体开挖及支撑架设测量 基坑内控制点测量 结构施工放样 洞门施工放样
站台板及屏蔽门施工放样 车站竣工测量
1.4.1围护结构控制
1.4.1.1导墙及围护结构放样
1.3.3.3 高程加密控制点测量方法及精度要求： （1）高程控制测量按二等水准要求施测，仪器采用天宝DiNi03精密电 子水准仪及配套的2M铟瓦尺、尺垫。仪器使用前及使用过程中应经常检 查，确保水准仪的视准轴于水准管轴的夹角不超过15秒。 （2）观测时采用往返观测，每一测段均为偶数测站；观测顺序为： 往测：奇数站为后—前—前—后 偶数站为前—后—后—前 返测：奇数站为前—后—后—前 偶数站后—前—前—后 （3）安置仪器应选在坚硬的地方，安放尺垫必须选用坚硬的地方并用 脚踩实，避免尺垫下沉，水平尺借助尺撑整平扶直，确保上下两个气泡 居中。
