矿井提升机闸间隙保护装置的设计
矿井提升装置闸间隙保护装置的设计
张平
(河南新能开发有限公司王行庄煤矿,河南新郑451100)
摘要:本文介绍了矿井提升装置闸间隙保护装置的设计及工作原理，对矿井提升装置的盘形闸与与制动盘的实际工作间隙可以实时进行监测，当两者之间的间隙超过2mm时能够自动进行声光报警或自动断电。
对矿井提升机的安全运行至关重要的作用。
关键词：矿井提升装置闸间隙保护报警断电
Mine hoist equipment floodgate gap protective device design
ZHANG Ping,LIU Guang-jun,SUI Li-guo
(Wangxingzhuang Coal Mine,New-Energy Development CO.,LTD. Xinzheng,451100 China) Abstraction: This article introduced the mine hoist equipment floodgate gap protective device design and the principle of work，With may real-time carry on the monitor to the mine hoist equipment's disc floodgate with brake disc's practical work gap，When between both's gap surpasses 2mm can carry on the acousto-optic warning or the automatic power failure automatically. To mine pit elevator's safe operation very important function.
Key word: Mine hoist equipment Floodgate gap Protection Warning Power failure
1引言
盘形闸是煤矿提升装置中是重要的配套设备，是保证提升装置安全运行的关键核心部分，提升装置所有电控保护装置的最后执行元件就是盘形闸。
而闸盘与制动盘的间隙决定了提升装置在紧急制动时的安全可靠性。
因此《煤矿安全规程》第四百三十一条规定盘式制动闸的闸瓦与制动盘之间的间隙不大于2mm。
煤矿提升装置盘型闸工作间隙保护装置是测量盘形闸与制动盘的实际工作间隙并且当超过规定间隙时能够自动报警或自动断电。
《煤矿安全规程》第四百二十七条明确规定：“提升装置必须装设闸间隙保护装置，当闸间隙超过规定值（一般规定为2mm）时，能自动报警或自动断电”。
因此，盘形闸工作间隙的监测与保护对提升装置的安全运行有着十分重要的意义。
然而，通过市场调研发现，目前国内大多数的煤矿矿井中都没有安装提升装置闸间隙保护装置，只是简单的装设了闸瓦磨损与弹簧疲劳保护开关。
闸瓦磨损开关只是对闸盘的磨损厚度起到保护作用，弹簧疲劳保护开关只是对盘形闸的碟簧的疲劳程度起到保护作用，一般闸盘的磨损厚度和碟簧的疲劳完全可以通过日常的检查与维护就可以检查到，并且闸瓦磨损与弹簧疲劳开关多数为LX系列机械开关，调整是误差大，经常起不到保护作用。
因此新版《煤矿安全规程》把该项保护调整为提升装置必须装设闸间隙保护装置。
鉴于此，我们设计了具有声光报警及断电功能的PJ系列盘形闸工作间隙保护装置。
2设计目标
煤矿提升装置盘型闸工作间隙保护装置总体设计目标是为了测量盘型闸与制动盘之间的动态工作间隙并实现报警或断电。
在具体设计中，要求实现由四个测点来测量间隙，每个测点都由一个电感式位移传感器来测量工作间隙，然后，由传感器输出0~5V的电压信号，整个系统就要实现对该信号的处理。
要将其信号转化为0~5mm的距离显示
到LED 数码管上。
每一个测点都有两个数码管来显示，显示精确到小数点后面一位。
此外，每一路测点还要对应一个调零按键，当有键按下时对应的两位数码管将显示0.0，同时，将此时测量的工作间隙的数值写到掉电保护存储区中，作为间隙参考值，下次读取的数据将与该值进行比较，把比较的差值显示到数码管上。
该保护装置还要设计报警回路或断电功能，也就是当四路测点的任何一路的工作间隙超过2mm 都要产生报警，并且要输出一对无源接点串入到提升机电控系统的安全回路中来实现断电功能。
3保护装置的工作原理
盘型闸工作间隙保护装置由单片机（A T89C51）来控制，在未安装传感器之前，仪器的各个测点显示的间隙距离为无穷大，实际值由使用传感器的性质决定，当接好传感器之后，各点显示的为工作间隙的零点初始值。
为了使传感器工作在最佳区域范围内，要求传感器距离制动盘0.75~1.5mm 左右，通过设置的调零按键将各个测点调零，则显示数码管上每一路的显示值都将是“0.0”。
这时，单片机就将各点的初始距离保存在掉电不丢失数据的存储器中（在此使用****内部的EEPROM ），即使以后仪器掉电后再上电，各零点值也不会再变化，并且仪器一直显示的是当前监测的盘型闸间隙与初始值之差，即盘型闸的工作间隙。
#传感器
四芯通信电缆
1#传感器
采
集器
无源接点
提升机房主机
图3—1 盘形闸间隙保护电气结构图
4系统硬件设计总体方案
首先是由电感式位移传感器将位移信号转化输出0~5 V 的电压信号，该电压信号经LM324限幅后输入到TLC2543中进行模数转化，转化后的数字信号送到CPU 中进行数据处理（主要进行与参考值比较，判断是否超过报警值和将二进制数转化为BCD 数等处理），然后，将处理后的数据经MAX7219驱动由数码管显示。
其电路原理结构框图如图4—1所示。
图4—1 电路原理结构框图 4.1 CPU 电路设计
CPU 是系统的核心器件，只有CPU 正常工作才能够带动系统。
当系统上电后（供电电压正常），CPU 工作的基础主要依靠两个方面，晶振正常工作和能够上电复位。
具体CPU 电路部分的原理图如图4—2所示：
图
4—2 CPU 工作电路图
5 位移传感器设计
传感器为铁磁感应式传感器，当感应线圈附近没有铁磁物体时，流过感应线圈的电流为恒定初始电流，当有铁质物体靠近时，根据电磁感应原理，铁质物体处在传感器线圈电磁场中，内部被磁化并产生涡流，吸收了传感器线圈中的电磁场能量，流过线圈中的电流减小，即当传感器离铁质物体越近，流过传感器线圈中的电流越小，再加一些电路补偿，基本上可以做到流过线圈中的电流与线圈离铁质物体的间隙成正比关系，再通过转换电路，转换成0～5V 的电压信号。
通过精确调整电路元件的放大系数，可把输出电压与探测铁质材料间距调成1V/mm ，并有良好的线性关系
6 显示控制画面设计
保护装置可以采用单片机显示，也可以用微机
显示。
当采用微机控制时，直接由微机代替主机接收各点数据。
所有闸间隙数据均显示在同一屏幕上，通过键盘或鼠标进行调零等操作，还可显示各
点数据曲线等功能。
#传感器
1#传感器#传感器
1#传感器#传感器
1#传感器#采集器
2#采集器
1#采集器
四芯通信线
无源接点
通信接口
计算机
图5—1微机控制电气结构图
图5—2计算机实时监测系统主控界面 该软件采用Windows 98/ME/2000/XP 操作系统，delphi 6.0 编程语言开发，操作方便，运行环境最低配置是586计算机 ，64兆内存，分辨率800*600的彩色显示器，Windows98以上版本。
系统软件主要功能：
1、实时显示每只闸间隙，大于2.0 mm 时报警；
2、数据自动定时存盘，存盘时间间隔1分钟—24
小时可任意设置；
3、可根据实际情况，随时对传感器调零；
4、可预览、打印任意时间的监测报表；
5、可预览、打印任意时间的闸间隙曲线；
6、实时曲线功能可观测闸间隙的实时连续变化情
况。
7、可根据现场需要随时设定8点、16点、24点、32点等显示画面。
参考书：
1 李华，MCS-51 系列单片机实用接口技术，北京，航空航天大学出版社，1993，8。
2 王树勋等，MCS-51单片微型计算机原理与开发，北京，机械工业出版社，1990，9。
作者简介：张平（1973—），男，江苏省沛县人，工程师，2006年毕业于山东科技大学，硕士学位，现任河南新能开发有限公司机电矿长。

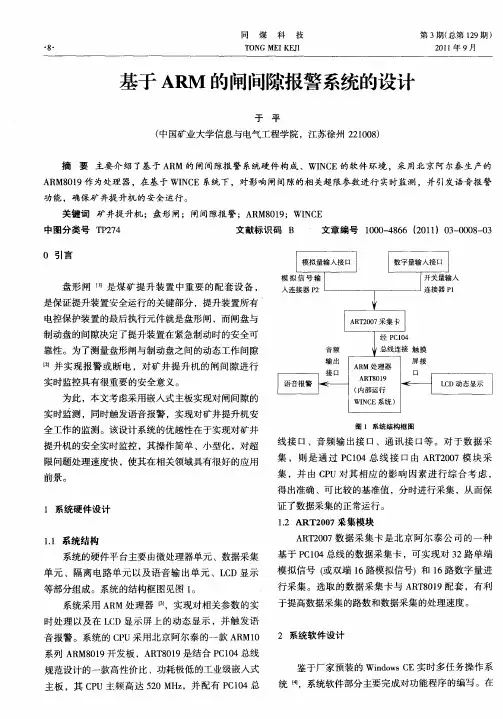

基于ARM的闸间隙报警系统的设计
模拟信号 （ 或双端 ｌ 路模拟信号１和 １ 路数字量进 ６ ６
行采集 。选取 的数据采集卡与 Ａ Ｔ ０ ９ Ｒ ８ １ 配套 ，有利
于提高数据采集 的路数和数据采集 的处理速度。
音报警 。系统 的 Ｃ Ｕ采用北京阿尔泰的一款 Ａ Ｍ１ Ｐ Ｒ ０
同 煤 科 技
Ｔ ＯＮＧ ＩＫＥ Ｉ ＭＥ Ｊ
第 ３ （ 期 总第 １９期 ） ２
２ １ 年 ９月 ０１
基于 Ａ Ｍ 的闸间隙报警系统的设计 Ｒ
于 平
（ 中国矿业大学信息与 电气工程学院，江苏徐州 ２ １０） ２０ ８
摘 要 主要 介 绍 了基 于 ＡＲ 的 闸 间隙报 警 系统硬 件 构 成 、ＷＩＣ Ｍ Ｎ Ｅ的软件 环 境 ，采 用北 京 阿 尔泰 生 产的
Ａ Ｍ ０９ Ｒ ８ １ 作为处理 器，在基 于 ＷＩ Ｃ Ｎ Ｅ系统下，对影响 闸间隙的相 关超限参数进行 实时监测 ，并引发语音报警
功 能 ，确保矿 井提 升机 的安全 运行 。
关键 词 矿 井提 升机 ；盘形 闸； 闸间隙报 警 ；Ａ ＲＭ８ １ ；ＷＩ Ｃ ０９ ＮＥ
中图分 类号 Ｔ ２ ４ Ｐ ７ ０ 引言 文 献标识 码 Ｂ 文章编 号 １０ — ８ ６ （０ ３ ０ ０ — ３ ０ ０ ４ ６ ２ １ ）０ — ０ ８ ０ １
前景。
入连接器 Ｐ ２
ｌ竺竺 Ｉ ：苎
音频
— — —
竺 Ｍ 理 ｆ屏 出ｆ 处器 接 Ａ Ｒ
ＡＲＴ８ １ ０ ９
霍 薹 触 摸
艏 隧 行
ｌ Ｉ Ｅ 统） Ｎ系 ｌ Ｗｃ
圈 １ 系统 结 构 框 图
2023年金属非金属矿山提升高频考点训练3卷合壹(带答案)试题号38
2023年金属非金属矿山提升高频考点训练3卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！卷I一.全能考点(共100题)1.【判断题】液压站的作用是为盘闸制动器提供压力油源,控制油路以实现制动器的各项制动功能。
参考答案：√2.【单选题】盘形制动闸的数量可根据需要增减速,以下哪种是错误的()副。
A、2B、3C、4参考答案：B3.【判断题】绞车运行中,提升机操作工不得与他人交谈。
参考答案：√4.【单选题】立井中专为升降物料滚筒上缠绕的钢丝绳层数严禁超过()层。
A、3B、2C、1参考答案：B5.【单选题】液压传动是以液体为()。
A、工作介质B、工作压力C、液压能参考答案：A6.【判断题】对创面上起水泡的伤者,应立即将水泡刺破,并剪去浮皮。
参考答案：×7.【判断题】立井罐笼提升时，罐笼安全门关闭后可发出开车信号。
参考答案：√8.【判断题】立井使用罐笼提升时,井口、井底和中间运输巷的安全门必须与罐位和提升信号联锁。
参考答案：√9.【判断题】()灯光离开地面时，可判断为前方上坡。
参考答案：×10.【判断题】井口和井下各中段井口车场都必须设置信号装置,应有专职信号工。
参考答案：√11.【判断题】提升机安全回路动作后，可以将故障短接处理后继续提升。
参考答案：×12.【单选题】接班人员要提前()min到岗。
A、5B、10C、20参考答案：B13.【单选题】粉尘接触时间对尘肺病的影响是()。
A、累计接触粉尘时间越短,越容易引发尘肺病B、累计接触粉尘时间越长,越容易引发尘肺病C、与累计接触时间无关长短无关参考答案：B14.【判断题】主要提升装置必须配有正、副司机,在交接班升降人员的时间内,必须正司机操作,副司机监护。
参考答案：√15.【判断题】多绳摩擦式提升机适用于深井提升。
参考答案：√16.【判断题】立井罐笼提升时，罐笼到位后即可打开安全门。
关于闸间隙保护的便函
关于完善提升机闸间隙保护的指导意见集团公司各直属矿井、各分公司：针对目前部分矿井，特别是资源整合矿井提升机闸间隙保护存在的问题，为完善保护，规范管理，确保提升安全，机电运输部经过认真研究，咨询有关专家，特制定如下指导意见。
现予以印发，请认真贯彻执行。
提升机闸间隙的大小直接影响着制动器的空行程时间和制动力矩，决定提升机的制动性能，对提升机的安全运行至关重要。
在提升机的运行过程中造成闸间隙超限的主要原因一是因闸瓦磨损而导致的闸间隙超限，二是因制动力源如蝶簧失效或断裂等原因而导致的闸间隙超限。
闸间隙保护就是当闸瓦与制动盘或制动轮的间隙超过规定值时，能自动报警或自动断电。
一、闸间隙保护存在的主要问题1、闸间隙保护装臵不符合《煤矿安全规程》的要求，保护内容不全，要么只对因闸瓦磨损而导致的闸间隙超限起保护作用，要么只对因制动力源如蝶簧失效或断裂等原因而引起的闸间隙超限起保护作用。
2、保护装臵动作值调整方法不对，保护装臵的实际动作间隙远大于2mm。
3、保护装臵安装数量不够，制动器没有全部实现闸间隙保护。
4、角移闸的闸间隙保护装臵安装位臵不合理，不能有效监测闸瓦中心处的间隙。
二、闸间隙保护的改进方案1、改进方案是以盘形闸举例说明，平移闸、角移闸可比照改进。
2、闸间隙保护装臵工作原理：如附图所示，保护装臵有触点1、触点3、压板2、压板4、顶杆5、弹簧6组成。
压板2、4用螺丝固定在顶杆5上，位臵可前后调节。
触点1、触点3串接在提升机电控系统的信号回路，并能自动报警。
正常情况下，顶杆5的前端靠弹簧6的压力紧贴在闸瓦衬板上，触头1、3处于闭合状态。
当闸瓦磨损，闸间隙超过规定值时，压板2将触头1断开，触头1作用于信号回路，使提升机完成这一循环，下次不能再开车，同时自动报警。
同理，当蝶簧失效或断裂，闸间隙超过规定值时，压板4将触头3断开，触头3作用于信号回路，使提升机完成这一循环，下次不能再开车，同时自动报警。
三、闸间隙保护装臵动作值的调整1、首先用塞尺测量闸全开时的闸间隙d，一般闸间隙在1.5mm左右。

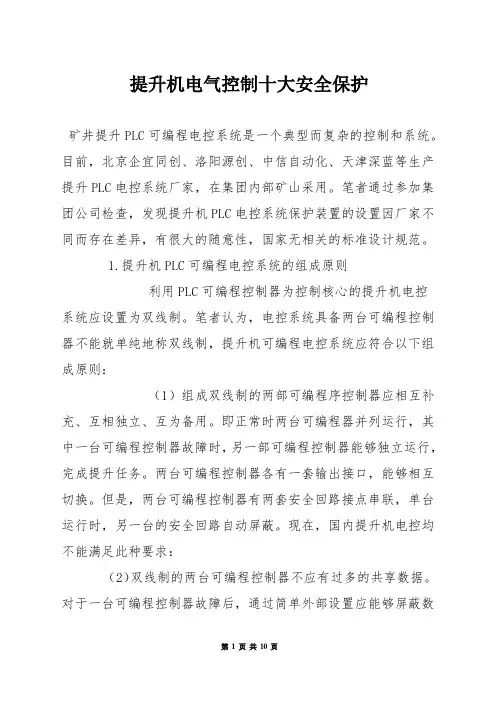

提升机电气控制十大安全保护
