ECS逻辑控制说明
ECS运行操作说明
ECS运行操作说明一．ECS的组成：ECS称为电气监控系统，主要的监视和控制范围为：发电机、变压器、高低压厂用系统。
ECS是整个DCS的一个组成部分，通过光纤和DCS实现通讯。
二．设备操作：ECS的设备操作可通过操作员站和后备硬手操作实现。
1．操作员站的操作：（1）合闸操作：在系统图中单击相应的设备，弹出手操器对话框；单击“合选择”、“合执行”，开关合闸，“合”红灯亮；单击“合选择”、“合取消”，取消合闸操作；单击“退出”，关闭手操器对话框。
（2）分闸操作：单击“跳选择”、“跳执行”，开关跳闸，“分”绿灯亮；单击“跳选择”、“跳取消”，取消分闸操作；单击“退出”，关闭手操器对话框。
2．硬手操盘上的操作：硬手操开关有五个位置：跳闸（0°）、就地（45°）、远控（90°）、就地（135°）、合闸（180°）。
正常情况下将开关置于“远控”位置。
合闸时，将开关打至“合闸”位置，然后将开关打至“远控”位置；分闸时，将开关打至“跳闸”位置，然后将开关打至“远控”位置。
合闸或分闸操作不成功，也要将开关打至“远控”位置。
说明：低压开关在合闸前，先进行分闸操作，使开关储能。
三．故障和事故处理：1．电气设备故障或事故处理：当设备运行中出现故障或事故后，在电脑上方出现光字报警，同时出现音响报警，在明确了故障及事故情况后，单击光字报警信息，音响、光字报警消失。
然后根据《运行规程》处理。
2．监控系统故障处理：（1）当操作员站显示的灯光指示及其它数据与实际设备运行位置、状态不相符，而电气一、二次设备运行正常时，运行人员及时通知工程师站管理人员进行处理，同时加强设备的监视与巡视。
需要操作时，在保护屏上用硬手操作开关操作。
（2）当电脑“死机”时，运行人员可重新启动计算机。
在“程序”中打开Hollysys Smartpro，在Facview Exlorer中打开Jhrd，单击“运行”图标，打开“电气系统”，进入操作界面。
ECS系统操作说明
马莲台电厂电气监控画面操作说明1.发变组系统监控：母线联络断路器及其隔离闸刀：只可监视，不可操作。
当开关为红颜色时表示闭合，绿颜色表示断开；当隔离闸刀为红颜色并显示闭合状态时表示闭合，当隔离闸刀为绿颜色并显示断开状态时表示断开。
发变组330KV主开关及其隔离闸刀：均可监控。
主开关：当开关为红颜色时表示闭合，绿颜色表示断开，黄颜色表示状态未知；开关本体为空心时表明控制回路断线；点击左下角“T”形图标可弹出硬解锁画面，点击“解除闭锁”可排除一切闭锁合闸条件（检修除外）发出合闸命令，点击“恢复闭锁”则在一切闭锁合闸满足时才可发出合闸命令，右下角“L”形图标表明开关的远方/就地状态，当该图标出现时表示开关由就地控制，当该图标消失时表示开关由远方控制；点击开关可弹出操作面板，见图操作面板标题fail当开关报警时，点击该按钮可复归报警启动发变组同期按钮退出发变组同期按钮发变组同期开关合闸按钮，配合“确认”按钮使用合闸反馈按钮，红底白字表示反馈为真发变组同期开关分闸按钮，配合“确认”按钮使用分闸反馈按钮，绿底白字表示反馈为真确认按钮，配合合闸或分闸按钮使用检修按钮，挂上时为红字，且面板标题栏及开关本体上显示红色手形标记利用启动同期按钮可实现自动准同期并网功能，具体并网回路参见具体同期装置；利用合闸按钮可实现手动并网功能，但不能检同期。
隔离闸刀：当闸刀为红颜色时表示闭合，绿颜色表示断开，黄颜色表示状态未知；点击左下角“T”形图标可弹出硬解锁画面，点击“解除闭锁”可排除一切闭锁合闸条件（检修除外）发出合闸命令，点击“恢复闭锁”则在一切闭锁合闸满足时才可发出合闸命令，右下角“L”形图标表明闸刀的远方/就地状态，当该图标出现时表示闸刀由就地控制，当该图标消失时表示闸刀由远方控制；点击闸刀可弹出操作面板，见图标注同上同时，在闸刀本体附近有三相状态指示灯，分别显示闸刀A,B,C三相分合状态，红色时表示对应相为合状态，绿色时表示对应相为分状态。
ECS操作说明
张家港沙洲电厂2×600MW机组DCS系统ECS系统操作员使用手册编写：俞文胜审核：戴钢批准：曹在基上海福克斯波罗有限公司2005年6月一.编制说明:1.本说明书意在使运行人员熟悉ECS系统的人机界面和基本操作方法。
2.由于ECS操作画面为DAS画面的一个组成部分，故DAS说明书中已涉及的内容在此不再详细说明。
3.本说明书实质上只能为操作员运行时提供参考，实际操作方法应按运行规程实施。
4.ECS的逻辑功能、联锁方式、保护功能等均以设计院和电厂的要求为设计依据，设计联络会已对此进行了审核。
现场调试时，有关方面将进一步按设计院和电厂的要求审核设计的合理性及组态的正确性。
而本说明书只涉及操作方法，不讨论ECS的逻辑功能、联锁方式、保护功能。
二.范围:●ECS涉及厂用电快速切换装置、电源断路器、微机同期装置和发电机启停等的控制操作。
操作画面为运行人员提供人机界面。
●画面分为弹出画面(由运行人员点击DAS画面中相应设备而弹出)和禁操成组画面。
三.典型操作:3.1.快速切换装置:单击“工切备”或“备切工”按钮，画面出现确认“ACK”按钮，单击“ACK”按钮，系统将对块切装置发出切换指令。
单击“复归”按钮，系统将发出复归指令。
单击“闭锁”按钮，系统将切换出口闭锁指令，按钮上将根据出口闭锁情况显示红色或底色背景。
单击“并联/同时”按钮，系统将发出并联/同时切换指令，按钮上将显示当前并联/同行状态。
单击画面中方框，将弹出另一画面，显示本装置相关状态。
3.2.断路器：普通断路器的操作面板由“合闸”、“分闸”和“ACK”按钮组成。
单击“合闸”或“分闸”按钮，画面出现确认“ACK”按钮，单击“ACK”按钮，系统将发出3秒钟的操作设备的短脉冲。
在系统发出操作脉冲时，“ACK”按钮同时被点亮。
若此断路器存在合闸条件或相关状态，面板上出现一个方框，单击画面中方框，将弹出另一画面，显示本断路器合闸条件或相关状态。
若此断路器存在复归、闭锁操作，面板上将出现相应按钮。
电气控制系统
电气控制系统：从开关到自动化控制随着各种工业设备的广泛应用，在工业生产中扮演着越来越重要的角色。
（Electric Control System，ECS）是一种通过电气信号控制工程设备和各类工业运动部件的系统。
一般包括设备控制电路、电子元件、控制设备、电机及其驱动、系统自动化控制等方面。
相较于传统的人工控制，具有自动化、快速、精确、可靠等优点，可以有效提高工业生产的效率和品质。
本文将从开关到自动化控制，介绍的相关知识。
1. 开关与继电器在电路中，开关是一个最简单的控制元件。
通过开关的打开和关闭来控制电路中的电流的通断，从而控制其他设备。
开关一般具有开关量、电气特性、线路分配、连接方式等特点。
常用的开关有单刀双掷开关、脚踏开关、旋钮开关等，根据使用的场景不同，开关类型和规格也会有所区别。
继电器是一种电气工控制器件，是指通过一个电路的控制来控制另一个电路的工作，常见的继电器有电磁继电器、固态继电器、时间继电器等。
继电器是一种通用性很强的控制元件，主要用于中小型控制装置，特别是对于需要将信号从一个电路转移到另一个电路，并需要对电路或设备进行隔离的情况。
继电器可以通过电磁铁来实现可靠地控制，同时还具有接触部分不生锈、不氧化、不磨损等优点。
2. 电机及其驱动电机是中最基本的驱动元件，根据其工作原理和结构不同，可以分为直流电动机、异步电动机、同步电动机等，其中异步电动机应用最为广泛。
电机的工作需要配合驱动器，驱动器是电控系统中最重要的一个环节，它主要的作用是将电控系统中的信号，转换成电机能够接受的信号，从而让电机转动。
根据驱动器的输出类型不同，可以将其分为数字驱动器和模拟驱动器两种类型。
数字驱动器是将输入信号（例如：脉冲、方波）进行数字转换处理之后，通过PWM或其他方式输出信号驱动电机；而模拟驱动器则是将输入信号进行电路放大之后，输出到电机驱动电路。
在实际的驱动进程中，直接使用数字或模拟驱动器的方式已经不能满足需求。
3#机单元ECS功能说明书
目录1．发变组1DL断路器21203（3ACA01GS000） (1)2. 发变组220KV I母隔离1G开关总操（3ACA01GS02AA1） (1)3．发变组220KV I母隔离1G A相(3ACA01GS002GC1) (1)4．发变组220KV I母隔离1G B相(3ACA01GS002GC2) (1)5．发变组220KV I母隔离1G C相(3ACA01GS002GC3) (2)6. 发变组220KV I母隔离2G开关总操（3ACA01GS03AA1） (2)7．发变组220KV I母隔离2G A相(3ACA01GS003GC1) (2)8．发变组220KV I母隔离2G B相(3ACA01GS003GC2) (2)9．发变组220KV I母隔离2G C相(3ACA01GS003GC3) (3)10.厂高变6KVIIIA段段A1断路器6302A(3BBA02AA000GC1) (3)11.厂高变6KVIIIA段段A2断路器6318A(3BBA18AA000GC1)(备用分支) (3)12.厂高变6KVIIIB段B1断路器6302B(3BBB02AA000GC1) (3)13.厂高变6KVIIIB段B2断路器6317B(3BBB18AA000GC1) (3)14. 3.1工作变6KV侧断路器6306A(3BBA06AA000GC1) (3)15 3.1工作变380V侧断路器G431a(3BFA01XK000GC1) (4)16 3.2工作变6KV侧断路器6306B(3BBB06AA000GC1) (4)17 3.2工作变380V侧断路器G431b (3BFB01XK000GC1) (4)18 3.1_3.2工作变380V侧联络断路器G400(3BFA10XK000GC1) (4)19 #3照明变6KV侧F-C 6505A(3BBA05AA000GC1) (5)20 #3照明变380V侧断路器Z431a(3BFE01XK000GC1) (5)21 #3_#4照明变380V侧联络断路器Z400(3BFE04XK000GC1) (5)22 IIIA电除尘变6KV侧断路器6307A(3BBA07AA000GC1) (5)23 IIIB电除尘变6KV侧断路器6307B(3BBB07AA000GC1) (5)24 柴油发电机组(3XJA00GS000GC1) (6)25.切换保安电源 (6)26 事故保安段保安电源进线开关1ZKK B431a(3BMA01XK000GC1)（工作段） (6)27 事故保安段保安电源进线开关2ZKK B431b(3BMB01XK000GC1) （工作段） (6)28 事故保安段工作电源开关3ZKK B403a (3BMA101XK000GC1)柴油机发电机组段） (6)29 事故保安段工作电源开关4ZKK B403b(3BMB11XK000GC1)（柴油机发电机组段） (7)30 6KV厂用电源A分支快切 (7)31 6KV厂用电源B分支快切 (7)32 自动准同期装置 (7)33 励磁 (8)34 励磁调节 (8)1．发变组1DL断路器21203（3ACA01GS000）1)保护分闸：●灭磁开关分闸(3MKC01AA000GH1) XG01 &●#3机励磁机励磁电压(3MKC01EE001CE21)<1562)自动合闸：●发变组1DL断路器自动准同期合闸(3CBP01GH001GH3)注：增加联锁投退按钮，当投联锁时允许发变组1DL断路器21203自动合闸和自动分闸，否则不允许联锁动作。

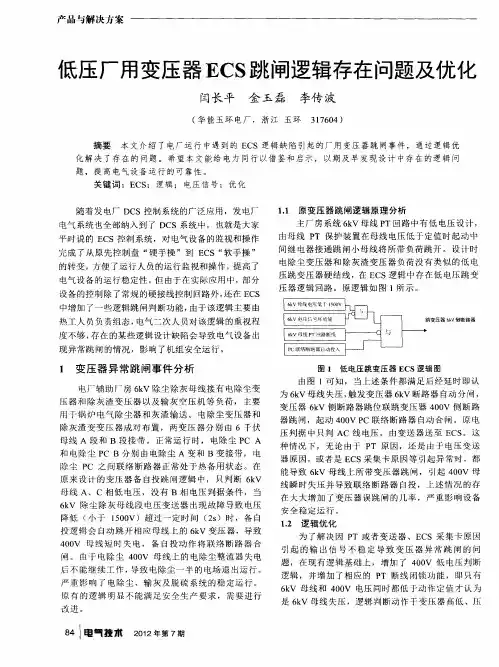

低压厂用变压器ECS跳闸逻辑存在问题及优化
母 线 Ａ段 和 Ｂ段接 带 。正常运 行时 ，电除尘 Ｐ ＣＡ 和 电除尘 Ｐ Ｃ Ｂ分 别 由电除尘 Ａ变和 Ｂ变接 带 ，电 除尘 Ｐ 之 间联络 断路器 正常 处于 热备用 状态 。在 Ｃ
由母线 Ｐ 保护 装置在 母线 电压低于 定值时 起动 中 Ｔ
间 继 电器 接通跳 闸小 母线将 所带 负荷跳 开 。设计 时 电除尘变 压器和 除 灰渣变压 器 负荷没 有类似 的低 电
完成 了从原 先控制 盘 “ 手操 ”到 Ｅ Ｓ“ 硬 Ｃ 软手操 ”
的转变 ，方便 了运 行人员 的运 行监视和操作 ， 高 了 提 电气 设备 的运行稳 定性 。 由于在实际应用 中 ， 但 部分 设 备的控制 除 了常规 的硬接 线控制 回路 外 ， 还在 Ｅ Ｓ Ｃ 中增加 了一 些逻辑跳 闸判 断功能 ， 由于 该逻 辑主要 由 热工人 员负责组态 ， 电气 二次人员对该逻辑 的重视程
除灰渣 变变压 器成 对布 置 ，两 变压 器分别 由 ６千伏
图 １ 低 电压跳 变压器 Ｅ Ｓ逻 辑图 Ｃ
由 图 ｌ 知 ， 当 上 述 条 件 都 满 足 后 经 延 时 即 认 可
为 ６ Ｖ母线 失压 ， 发变 压器 ６ Ｖ断路 器跳位联 跳变 压器 ４ ０ 侧 断路 ｋ ０Ｖ 器跳 闸，起动 ４ ０ Ｃ联 络断 路器 自动 合 闸。原 电 ０ ＶＰ
８ ｊ冀 ７ ０ ￥ ７ ４ 电 技｝ １ ６ ｔ ２￣ ２
产 品 与解 决方案
侧 断路器 跳 闸，并起动 ４ ０ 母线 自动 切换 逻辑 。 ０Ｖ
优 化 后 的 Ｅ Ｓ逻 辑 如 图 ２所 示 。 Ｃ
ECS设计说明0822整理
第1章电气控制系统（ECS） (3)第一部分：1号机组电气系统： (3)1、同期（ASS） (3)2、励磁磁系统（AVR） (3)3、10BBA段6kV工作进线断路器 (5)4、10BBB段6kV工作进线断路器 (5)5、6kV1A段快切装置（ATS） (5)6、6kV1B段快切装置（ATS） (6)7、#1A汽机变6kV侧断路器 (6)8、#1A汽机变380V侧断路器 (6)9、发变组220kV断路器 (7)10、380V#1汽机段分段断路器 (7)11、380V保安1A段电源侧断路器K5 (8)12、380V保安1A段电源侧断路器K9 (8)13、380V保安1A段电源侧断路器K3 (8)14、380V保安1A段电源侧断路器K7 (9)15、380V保安1A段保安电源进线断路器K1 (9)16、380V保安1B段电源侧断路器K6 (9)17、380V保安1B段电源侧断路器K10 (10)18、380V保安1B段电源侧断路器K4 (10)19、380V保安1B段电源侧断路器K8 (10)20、380V保安1B段电源侧断路器K2 (11)21、柴油机 (11)22、发变组220kV侧接地开关 (11)第二部分：公用系统 (11)1、启备变220kV断路器 (11)2、启备变220kV侧接地开关 (13)3、10BBA段6kV备用进线断路器 (13)4、10BBB段6kV备用进线断路器 (13)5、20BBA段6kV备用进线断路器 (14)6、20BBB段6kV备用进线断路器 (14)7、6kV公用A段进线(一)断路器 (14)8、6kV公用A段进线(二)断路器 (15)9、6kV公用B段进线(一)断路器 (15)10、6kV公用B段进线(二)断路器 (16)11、6kV公用A段电源(一)断路器 (16)12、6kV公用A段电源(二)断路器 (16)13、6kV公用B段电源(一)断路器 (17)14、6kV公用B段电源(二)断路器 (17)15、补给水6kV工作A段电源断路器 (18)16、补给水6kV工作B段电源断路器 (18)17、脱硫6kV A段电源(一)断路器 (18)18、脱硫6kV A段电源(二)断路器 (19)19、脱硫6kV B段电源(一)断路器 (19)20、脱硫6kV B段电源(二)断路器 (20)21、#1工业废水变6kV侧断路器 (20)22、#1工业废水变380V侧断路器 (20)23、工业废水分段断路器 (21)第1章电气控制系统（ECS）第一部分：1号机组电气系统：1、同期（ASS）启动允许条件：✓#1机同期准备就绪信号（DEH来）✓#1机同期总告警信号未来✓#1机同步表装置报警未来✓#1机同期回路失电信号未来✓#1机同期频率高信号未来✓#1机同期频率低信号未来✓#1机同期电压低信号未来✓#1机同期电压高信号未来✓#1机同期闭锁未来✓#1机DEH允许同期✓DEH转速在2985到3015rpm（现有IO无该信号）✓#1机灭磁开关合闸位置✓发变组220kV 断路器转换开关远方位置✓发变组220kV DS/ES/FES转换开关远方位置✓发变组220kV断路器低油压分闸闭锁未来✓发变组220kV断路器低油压合闸闭锁未来自动启动指令：✓顺控启动。
(整理)ECS逻辑说明.
电厂ECS逻辑说明一、5013边断路器选择5013同期允许（与）：1、50131刀闸在合位2、50132刀闸在合位二、5012中断路器选择5012同期允许（与）：1、50121刀闸在合位2、50122刀闸在合位三、灭磁开关：合闸允许：励磁系统投入且保护未动作自动合闸：励磁系统投入自动分闸：#1机电气系统顺停四、#1机电气系统顺启允许（与）：1、1号主变500Kv引出线侧接地刀闸5015617分位2、1号主变500Kv升压站侧接地刀闸501567分位3、发电机中性点接地刀闸0010合位4、励磁系统无故障5、发变组A、B柜无故障6、发变组C柜无故障7、AVR在自动8、PSS退出状态9、5013在分位10、5012在分位11、转速大于2970r/min#1机电气系统顺启步骤：第一步：投入#1机发电机励磁系统反馈：#1发电机励磁系统投入灭磁开关已合闸第二步: 合闸灭磁开关反馈：灭磁开关已合闸第三步：升定子电压（增磁）反馈：发电机的定子电压至20kV第四步：投入同期装置反馈：1）如果选择5013同期，则5013已合闸；2）如果选择5012同期，则5012已合闸第五步：退出同期装置反馈：同期装置已退出（1）6kVⅠA段工作电源开关611A合闸允许（与）：6kVⅠA段工作电源开关611A在远方控制6kVⅠA段工作电源进线PT 611AV有压6kV 1A段母线接地刀分位6kVⅠA段备用电源开关610A在跳闸位置分闸允许：6kV工作ⅠA段工作电源开关611A在远方控制6kVⅠA段工作电源开关611A试验合闸允许：（与）1、6kVⅠA段工作电源开关611A不在远方2、试验按钮投入3、6kVⅠA段备用电源开关610A在跳闸位置4、6kV 1A段母线接地刀分位（2）6kVⅠB段工作电源开关611B合闸允许（与）：6kVⅠB段工作电源开关611B在远方控制6kVⅠB段工作电源进线PT611BV有压 6kV 1B段母线接地刀分位6kVⅠB段备用电源开关610B在跳闸位置分闸允许：6kVⅠB段工作电源开关611B在远方控制6kVⅠB段工作电源开关611B试验合闸允许：（与）1、6kVⅠB段工作电源开关611B不在远方2、试验按钮投入3、6kVⅠB段备用电源开关610B在跳闸位置4、6kV 1B段母线接地刀分位(3)6kVⅠA段备用电源开关610A合闸允许（与）：6kVⅠA段备用电源开关610A在远方控制6kVⅠA段备用电源进线PT610AV有压6kVⅠA段工作电源开关611A跳位6kV 1A段母线接地刀分位分闸允许：6kVⅠA段备用电源开关610A在远方控制6kVⅠA段备用电源开关610A试验合闸允许：（与）1、6kVⅠA段备用电源开关610A不在远方2、试验按钮投入3、6kVⅠA段工作电源开关611A跳位4、6kV 1A段母线接地刀分位(4)6kVⅠB段备用电源开关610B合闸允许（与）：6kVⅠB段备用电源开关610B在远方控制6kVⅠB段备用电源进线PT610BV有压6kVⅠB段工作电源开关611B跳位6kV 1B段母线接地刀分位分闸允许：6kVⅠB段备用电源开关610B在远方控制6kVⅠB段备用电源开关610B试验合闸允许：（与）1、6kVⅠB段备用电源开关610B不在远方2、试验按钮投入3、6kVⅠB段工作电源开关611B跳位4、6kV 1B段母线接地刀分位(5)6kV公用0A段电源开关600A2合闸允许（与）：6kV公用0A段电源开关600A2在远方控制6kV公用0A段电源馈线开关600A1合闸位置6kV 公用段分段开关6010跳闸位置6kV公用OA段母线接地刀闸600AJ分位分闸允许：6kV公用0A段电源开关600A2在远方控制6kV公用0A段电源开关600A2试验合闸允许：（与）1、6kV公用0A段电源开关600A2不在远方控制2、6kV 公用段分段开关6010跳闸位置3、6kV公用OA段母线接地刀闸600AJ分位4、试验按钮投入(6)6kV公用0B段电源开关600B2合闸允许（与）：6kV公用0B段电源开关600B2在远方控制6kV公用0B段电源馈线开关600B1合闸位置6kV 公用段分段开关6010跳闸位置6kV公用OB段母线接地刀闸600BJ分位分闸允许：6kV公用0B段电源开关600B2在远方控制6kV公用0B段电源开关600B2试验合闸允许：（与）1、6kV公用0B段电源开关600B2不在远方控制2、6kV 公用段分段开关6010跳闸位置3、6kV公用OB段母线接地刀闸600BJ分位4、试验按钮投入(7)6kV 公用段分段开关6010合闸允许（与）：6kV 公用段分段开关6010在远方控制（6kV公用0A段电源开关600A2跳闸位置且6kV公用0B段电源开关600B2合闸位置或（6kV公用0A段电源开关600A2合闸位置且6kV公用0B段电源开关600B2跳闸位置）6kV公用OA段母线接地刀闸600AJ分位且6kV公用OB段母线接地刀闸600BJ分位分闸允许：6kV 公用段6010分段开关在远方控制6kV 公用段分段开关6010试验合闸允许：（与）1、6kV 公用段分段开关6010不在远方控制2、6kV公用OA段母线接地刀闸600AJ分位3、6kV公用OB段母线接地刀闸600BJ分位4、6kV公用0A段电源开关600A2跳闸位置5、6kV公用0B段电源开关600B2跳闸位置6、试验按钮投入（8）6kV公用0A段电源馈线开关600A1合闸允许（与）：6kV公用0A段电源馈线开关600A1在远方控制6kV公用0A段电源开关600A2跳闸位置分闸允许：6kV公用0A段电源馈线开关600A1在远方控制6kV公用0A段电源馈线开关600A1试验合闸允许：1、6kV公用0A段电源馈线开关600A1不在远方控制（9）6kV公用0B段电源馈线开关600B1合闸允许（与）：6kV公用0B段电源馈线开关600B1在远方控制6kV公用0B段电源开关600B2跳闸位置分闸允许：6kV公用0B段电源馈线开关600B1在远方控制6kV公用0B段电源馈线开关600B1试验合闸允许：1、6kV公用0B段电源馈线开关600B1不在远方控制（10）#1机脱硫变开关合闸允许（与）：#1机脱硫变在远方控制无#1机脱硫变RCS-974AG2装置报警信号无#1机脱硫变RCS-985TJ装置报警信号无#1机脱硫变差动跳闸信号无#1机脱硫变高压侧相间后备跳闸信号无#1机脱硫变冷却器全停跳闸信号无#1机脱硫变重瓦斯信号无#1机脱硫变压力释放信号无#1机脱硫变油温高跳闸信号分闸允许：#1机脱硫变在远方控制#1机脱硫变试验合闸允许：1、#1机脱硫变不在远方控制（6）1号机A汽机变6kV开关61QJA合闸允许：1号机A汽机变6kV开关61QJA在远方控制分闸允许：1号机A汽机变6kV开关61QJA在远方控制1号机A汽机变6kV开关61QJA试验合闸允许：1、1号机A汽机变6kV开关61QJA不在远方控制（7）400V汽机PCⅠA 段电源开关41QJA合闸允许：400V汽机PCⅠA 段电源开关41QJA在远方控制1号机A汽机变6kV开关61QJA合闸位置400V汽机PCⅠ段分段开关41QJ0跳闸位置分闸允许：400V汽机PCⅠA 段电源开关41QJA在远方控制400V汽机PCⅠA 段电源开关41QJA试验合闸允许：（与）1、400V汽机PCⅠA 段电源开关41QJA不在远方控制2、400V汽机PCⅠ段分段开关41QJ0跳闸位置（8）1号机B汽机变6kV开关61QJB合闸允许：1号机B汽机变6kV开关61QJB在远方控制分闸允许：1号机B汽机变6kV开关61QJB在远方控制1号机B汽机变6kV开关61QJB试验合闸允许：1、1号机B汽机变6kV开关61QJB不在远方控制（9）400V汽机PCⅠB段电源开关41QJB合闸允许：400V汽机PCⅠB段电源开关41QJB在远方控制1号机B汽机变6kV开关61QJB合闸位置400V汽机PCⅠ段分段开关41QJ0跳闸位置分闸允许：400V汽机PCⅠB段电源开关41QJB在远方控制400V汽机PCⅠB 段电源开关41QJB试验合闸允许：（与）1、400V汽机PCⅠB 段电源开关41QJB不在远方控制2、400V汽机PCⅠ段分段开关41QJ0跳闸位置(10) 1号机A锅炉变6kV开关61GLA合闸允许：1号机A锅炉变6kV开关61GLA在远方控制分闸允许：1号机A锅炉变6kV开关61GLA在远方控制1号机A锅炉变6kV开关61GLA试验合闸允许：1、1号机A锅炉变6kV开关61GLA不在远方控制(11) 400V锅炉PCⅠA 段电源开关41GLA合闸允许：400V锅炉PCⅠA 段电源开关41GLA在远方控制1号机A锅炉变6kV开关61GLA合闸位置400V锅炉PCⅠ段分段开关41GL0跳闸位置分闸允许：400V锅炉PCⅠA 段电源开关41GLA在远方控制400V锅炉PCⅠA 段电源开关41GLA试验合闸允许：（与）1、400V锅炉PCⅠA 段电源开关41GLA不在远方控制2、400V锅炉PCⅠ段分段开关41GL0跳闸位置(12) 1号机B锅炉变6kV开关61GLB合闸允许：1号机B锅炉变6kV开关61GLB在远方控制分闸允许：1号机B锅炉变6kV开关61GLB在远方控制1号机B锅炉变6kV开关61GLB试验合闸允许：1、1号机B锅炉变6kV开关61GLB不在远方控制(13) 400V锅炉PCⅠB 段电源开关41GLB合闸允许：400V锅炉PCⅠB 段电源开关41GLB在远方控制1号机B锅炉变6kV开关61GLB合闸位置400V锅炉PCⅠ段分段开关41GL0跳闸位置分闸允许：400V锅炉PCⅠB 段电源开关41GLB在远方控制400V锅炉PCⅠB 段电源开关41GLB试验合闸允许：（与）1、400V锅炉PCⅠB 段电源开关41GLB不在远方控制2、400V锅炉PCⅠ段分段开关41GL0跳闸位置(14) 1号机检修变6kV开关61JX合闸允许：1号机检修变6kV开关61JX在远方控制分闸允许：1号机检修变6kV开关61JX在远方控制1号机检修变6kV开关61JX试验合闸允许：1、1号机检修变6kV开关61JX不在远方控制(15) 400V检修PCⅠ段电源开关41JX合闸允许（与）：400V检修PCⅠ段电源开关41JX在远方控制1号机检修变6kV开关61JX合闸位置400V检修PCⅠ段/照明PCⅠ段分段开关在分位分闸允许：400V检修PCⅠ段电源开关41JX在远方控制400V检修PCⅠ段电源开关41JX试验合闸允许：（与）1、400V检修PCⅠ段电源开关41JX不在远方控制2、400V检修PCⅠ段/照明PCⅠ段分段开关在分位(16) 1号机照明变6kV开关61ZM合闸允许：1号机照明变6kV开关61ZM在远方控制分闸允许：1号机照明变6kV开关61ZM在远方控制1号机照明变6kV开关61ZM试验合闸允许：1、1号机照明变6kV开关61ZM不在远方控制(17) 400V照明PCⅠ段电源开关41ZM合闸允许（与）：400V照明PCⅠ段电源开关41ZM在远方控制1号机照明变6kV开关61ZM合闸位置400V检修PCⅠ段/照明PCⅠ段分段开关在分位分闸允许：400V照明PCⅠ段电源开关41ZM在远方控制400V照明PCⅠ段电源开关41ZM试验合闸允许：（与）1、400V照明PCⅠ段电源开关41ZM X不在远方控制2、400V检修PCⅠ段/照明PCⅠ段分段开关在分位(18) 1号机A除尘变6kV开关61CCA合闸允许：1号机A除尘变6kV开关61CCA在远方控制分闸允许：1号机A除尘变6kV开关61CCA在远方控制1号机A除尘变6kV开关61CCA试验合闸允许：1、1号机A除尘变6kV开关61CCA不在远方控制(19) 1号机B除尘变6kV开关61CCB合闸允许：1号机B除尘变6kV开关61CCB在远方控制分闸允许：1号机B除尘变6kV开关61CCB在远方控制1号机B除尘变6kV开关61CCB试验合闸允许：1、1号机B除尘变6kV开关61CCB不在远方控制(20) 1、2号机除尘备变6kV开关A 61CCO合闸允许：1、2号机除尘备变6kV开关A 61CCO在远方控制分闸允许：1、2号机除尘备变6kV开关A 61CCO在远方控制1、2号机除尘备变6kV开关A 61CCO试验合闸允许：1、1、2号机除尘备变6kV开关A 61CCO不在远方控制(21) 6kV 1B段27柜(备用变压器间隔)高压侧开关合闸允许：6kV 1B段27柜(备用变压器间隔)高压侧开关在远方控制分闸允许：6kV 1B段27柜(备用变压器间隔)高压侧开关在远方控制6kV 1B段27柜(备用变压器间隔)高压侧开关试验合闸允许：1、6kV 1B段27柜(备用变压器间隔)高压侧开关不在远方控制(22) 400V汽机PCⅠ段分段开关41QJ0合闸允许（与）：400V汽机PCⅠ段分段开关41QJ0在远方控制（400V汽机PCⅠA 段电源开关41QJA合闸位置且400V汽机PCⅠB段电源开关41QJB跳闸位置或400V汽机PCⅠB段电源开关41QJB合闸位置且400V汽机PCⅠA 段电源开关41QJA跳闸位置）自动合闸条件（与）：（1、联锁开关投入2、400V汽机PCⅠA 段电源开关41QJA跳闸位置3、400V汽机PCⅠ段分段开关41QJ0在远方控制4、400V汽机PCⅠA 段电压互感器母线电压《70%UE）（1、联锁开关投入2、400V汽机PCⅠB段电源开关41QJB跳闸位置3、400V汽机PCⅠ段分段开关41QJ0在远方控制4、400V汽机PCⅠB 段电压互感器母线电压《70%UE）注意：条件满足后发脉冲确定脉冲长度分闸允许：400V汽机PCⅠ段分段开关41QJ0在远方控制400V汽机PCⅠ段分段开关41QJ0试验合闸允许：（与）1、400V汽机PCⅠ段分段开关41QJ0不在远方控制2、400V汽机PCⅠA 段电源开关41QJA跳闸位置3、400V汽机PCⅠB段电源开关41QJB跳闸位置4、试验按钮投入(23) 400V锅炉PCⅠ段分段开关41GL0合闸允许（与）：400V锅炉PCⅠ段分段开关41GL0在远方控制（400V锅炉PCⅠA 段电源开关41GLA合闸位置且400V锅炉PCⅠB 段电源开关41GLB跳闸位置或400V锅炉PCⅠB 段电源开关41GLB合闸位置且400V锅炉PCⅠA 段电源开关41GLA跳闸位置）自动合闸条件（与）：（1、联锁开关投入2、1号机A锅炉变380V开关41GLA跳闸位置3、400V锅炉PCⅠ段分段开关41GL0在远方控制4、400V锅炉PCⅠA 段电压互感器母线电压《70%UE）（1、联锁开关投入2、1号机B锅炉变380V开关41GLB跳闸位置3、400V锅炉PCⅠ段分段开关41GL0在远方控制4、400V锅炉PCⅠB段电压互感器母线电压《70%UE）注意：条件满足后发脉冲确定脉冲长度分闸允许：400V锅炉PCⅠ段分段开关41GL0在远方控制400V锅炉PCⅠ段分段开关41GL0试验合闸允许：（与）1、400V锅炉PCⅠ段分段开关41GL0不在远方控制2、400V锅炉PCⅠA 段电源开关41GLA跳闸位置3、400V锅炉PCⅠB段电源开关41GLB跳闸位置4、试验按钮投入(24) 400V检修PCⅠ段/照明PCⅠ段分段开关41JX0合闸允许（与）：400V检修PCⅠ段/照明PCⅠ段分段开关41JX0在远方控制（400V检修PCⅠ段电源开关41JX合闸位置且400V照明PCⅠ段电源开关41ZM跳闸位置或400V照明PCⅠ段电源开关41ZM合闸位置且400V检修PCⅠ段电源开关41JX跳闸位置）自动合闸条件（与）：（1、联锁开关投入2、400V检修PCⅠ段电源开关41JX跳闸位置3、400V检修PCⅠ段/照明PCⅠ段分段开关41JX0在远方控制4、400V检修PCⅠ段电压互感器母线电压《70%UE）（1、联锁开关投入2、400V照明PCⅠ段电源开关41ZM跳闸位置3、400V检修PCⅠ段/照明PCⅠ段分段开关41JX0在远方控制4、400V照明PCⅠ段电压互感器母线电压《70%UE）注意：条件满足后发脉冲确定脉冲长度分闸允许：400V检修PCⅠ段/照明PCⅠ段分段开关41JX0在远方控制400V检修PCⅠ段/照明PCⅠ段分段开关41JX0试验合闸允许：（与）1、400V检修PCⅠ段/照明PCⅠ段分段开关41JX0不在远方控制2、400V检修PCⅠ段电源开关41JX跳闸位置3、400V照明PCⅠ段电源开关41ZM跳闸位置4、试验按钮投入(25) 1号机汽机MCC1段电源开关A合闸允许：1号机汽机MCC1段电源开关A在远方控制分闸允许：1号机汽机MCC1段电源开关A在远方控制(26) 1号机汽机MCC1段电源开关B合闸允许：1号机汽机MCC1段电源开关B在远方控制分闸允许：1号机汽机MCC1段电源开关B在远方控制(27) 1号机汽机MCC2段电源开关A合闸允许：1号机汽机MCC2段电源开关A在远方控制分闸允许：1号机汽机MCC2段电源开关A在远方控制(28) 1号机汽机MCC2段电源开关B合闸允许：1号机汽机MCC2段电源开关B在远方控制分闸允许：1号机汽机MCC2段电源开关B在远方控制(29) 1号机锅炉MCC1段电源开关A合闸允许：1号机锅炉MCC1段电源开关A在远方控制分闸允许：1号机锅炉MCC1段电源开关A在远方控制(30) 1号机锅炉MCC1段电源开关B合闸允许：1号机锅炉MCC1段电源开关B在远方控制分闸允许：1号机锅炉MCC1段电源开关B在远方控制(31) 1号机锅炉MCC2段电源开关A合闸允许：1号机锅炉MCC2段电源开关A在远方控制分闸允许：1号机锅炉MCC2段电源开关A在远方控制(32) 1号机锅炉MCC2段电源开关B合闸允许：1号机锅炉MCC2段电源开关B在远方控制分闸允许：1号机锅炉MCC2段电源开关B在远方控制(33) 1、2号机事故照明MCC段电源开关A合闸允许：1、2号机事故照明MCC段电源开关A在远方控制分闸允许：1、2号机事故照明MCC段电源开关A在远方控制(34) 1号机汽机保安段电源馈线开关A Q1A1合闸允许：1号机汽机保安段电源馈线开关A Q1A1在远方控制分闸允许：1号机汽机保安段电源馈线开关A Q1A1在远方控制(35) 1号机汽机保安段电源馈线开关B Q1B1合闸允许：1号机汽机保安段电源馈线开关B Q1B1在远方控制分闸允许：1号机汽机保安段电源馈线开关B Q1B1在远方控制(36) 1号机锅炉保安段电源馈线开关A G1A1合闸允许：1号机锅炉保安段电源馈线开关A G1A1在远方控制分闸允许：1号机锅炉保安段电源馈线开关A G1A1在远方控制(37) 1号机锅炉保安段电源馈线开关B G1B1合闸允许：1号机锅炉保安段电源馈线开关B G1B1在远方控制分闸允许：1号机锅炉保安段电源馈线开关B G1B1在远方控制(38) 1号机汽机保安段工作电源开关A Q1A2合闸允许（与）：1号机汽机保安段工作电源开关A Q1A2在远方控制1号机汽机保安段工作电源开关B Q1B2跳闸位置1号机汽机保安段备用电源馈线开关Q11跳闸位置1号机汽机保安段电源馈线开关A Q1A1合闸位置自动合闸条件（与）联锁开关投入1号机汽机保安段工作电源开关B Q1B2跳闸位置1号机汽机保安段工作电源开关A Q1A2允许远操汽机保安1段电压互感器母线电压《70%UE分闸允许：1号机汽机保安段工作电源开关A Q1A2在远方控制自动分闸条件（或）（汽机保安1段电压互感器母线电压《70%UE1号机汽机保安段工作电源开关A Q1A2在远方控制1号机汽机保安段工作电源开关A Q1A2合闸位置发1秒脉冲）或（汽机保安1段电压互感器母线电压《70%UE，延时2秒）(39) 1号机汽机保安段工作电源开关B Q1B2合闸允许（与）：1号机汽机保安段工作电源开关B Q1B2在远方控制1号机汽机保安段工作电源开关A Q1A2跳闸位置1号机汽机保安段备用电源馈线开关Q11跳闸位置1号机汽机保安段电源馈线开关B Q1B1合闸位置自动合闸条件（与）联锁开关投入1号机汽机保安段工作电源开关A Q1A2跳闸位置1号机汽机保安段工作电源开关B Q1B2允许远操汽机保安1段电压互感器母线电压《70%UE分闸允许：1号机汽机保安段工作电源开关B Q1B2在远方控制自动分闸条件（或）（汽机保安1段电压互感器母线电压《70%UE1号机汽机保安段工作电源开关B Q1B2在远方控制1号机汽机保安段工作电源开关B Q1B2合闸位置发1秒脉冲）或（汽机保安1段电压互感器母线电压《70%UE，延时2秒）(40) 1号机锅炉保安段工作电源开关A G1A2合闸允许（与）：1号机锅炉保安段工作电源开关A G1A2在远方控制1号机锅炉保安段工作电源开关B G1B2跳闸位置1号机锅炉保安段备用电源馈线开关G11跳闸位置1号机锅炉保安段电源馈线开关A G1A1合闸位置自动合闸条件（与）联锁开关投入1号机锅炉保安段工作电源开关B G1B2跳闸位置1号机锅炉保安段工作电源开关A G1A2允许远操锅炉保安1段电压互感器母线电压《%70UE分闸允许：1号机锅炉保安段工作电源开关A G1A2在远方控制自动分闸条件（或）（锅炉保安1段电压互感器母线电压《70%UE1号机锅炉保安段工作电源开关A G1A2在远方控制1号机锅炉保安段工作电源开关A G1A2合闸位置发1秒脉冲）或（锅炉保安1段电压互感器母线电压《70%UE，延时2秒）(41) 1号机锅炉保安段工作电源开关B G1B2合闸允许（与）：1号机锅炉保安段工作电源开关B G1B2在远方控制1号机锅炉保安段工作电源开关A G1A2跳闸位置1号机锅炉保安段备用电源馈线开关G11跳闸位置1号机锅炉保安段电源馈线开关B G1B1合闸位置自动合闸条件（与）联锁开关投入1号机锅炉保安段工作电源开关A G1A2跳闸位置1号机锅炉保安段工作电源开关B G1B2允许远操锅炉保安1段电压互感器母线电压《70%UE分闸允许：1号机锅炉保安段工作电源开关B G1B2在远方控制自动分闸条件（或）（锅炉保安1段电压互感器母线电压《70%UE1号机锅炉保安段工作电源开关B G1B2在远方控制1号机锅炉保安段工作电源开关B G1B2合闸位置发1秒脉冲）或（锅炉保安1段电压互感器母线电压《70%UE，延时2秒）(42) 1号机汽机保安段备用电源开关Q12合闸允许（与）：1号机汽机保安段备用电源开关Q12在远方控制1号机汽机保安段工作电源开关A Q1A2跳闸位置1号机汽机保安段工作电源开关B Q1B2跳闸位置1号机汽机保安段备用电源馈线开关Q11合闸位置自动合闸条件（与）联锁开关投入1号机汽机保安段备用电源开关Q12在远方控制1号机汽机保安段工作电源开关A Q1A2跳闸位置1号机汽机保安段工作电源开关B Q1B2跳闸位置1号机汽机保安段备用电源馈线开关Q11合闸位置注意：条件满足后发3秒脉冲分闸允许：1号机汽机保安段备用电源开关Q12在远方控制(43) 1号机锅炉保安段备用电源开关G12合闸允许（与）：1号机锅炉保安段备用电源开关G12在远方控制1号机锅炉保安段工作电源开关A G1A2跳闸位置1号机锅炉保安段工作电源开关B G1B2跳闸位置1号机锅炉保安段备用电源馈线开关G11合闸位置自动合闸条件（与）联锁开关投入1号机锅炉保安段备用电源开关G12在远方控制1号机锅炉保安段工作电源开关A G1A2跳闸位置1号机锅炉保安段工作电源开关B G1B2跳闸位置1号机锅炉保安段备用电源馈线开关G11合闸位置注意：条件满足后发3秒脉冲分闸允许：1号机锅炉保安段备用电源开关G12在远方控制(44) 锅炉保安1段至#1机事故照明MCC电源开关合闸允许：锅炉保安1段至#1机事故照明MCC电源开关在远方控制分闸允许：锅炉保安1段至#1机事故照明MCC电源开关在远方控制(45) 1号机汽机保安段备用电源馈线开关Q11合闸允许（与）：1号机汽机保安段备用电源馈线开关Q11在远方控制1号机汽机保安段备用电源开关Q12跳闸位置1号机柴油发电机出口开关B10跳闸位置分闸允许：1号机汽机保安段备用电源馈线开关Q11在远方控制(46) 1号机锅炉保安段备用电源馈线开关G11合闸允许（与）：1号机锅炉保安段备用电源馈线开关G11开关在远方控制1号机锅炉保安段备用电源开关G12跳闸位置1号机柴油发电机出口开关B10跳闸位置跳闸位置分闸允许：1号机锅炉保安段备用电源馈线开关G11在远方控制(47) 1号机组脱硫保安段备用电源馈线开关T11合闸允许：1号机组脱硫保安段备用电源馈线开关T11在远方控制分闸允许：1号机组脱硫保安段备用电源馈线开关T11在远方控制(48) 1号机柴油发电机出口开关B10合闸允许（与）：1号机柴油发电机出口开关B10在远方控制柴油发电机手动状态分闸允许：1号机柴油发电机出口开关B10在远方控制(49) 1、2号机A公用变6kV开关61GYA合闸允许：1、2号机A公用变6kV开关61GYA在远方控制分闸允许：1、2号机A公用变6kV开关61GYA在远方控制(50) 400V公用PC 0ⅠA段电源开关41GYA合闸允许（与）：400V公用PC 0ⅠA段电源开关41GYA在远方控制1、2号机A公用变6kV开关61GYA合闸位置400V公用PC 0Ⅰ段分段开关41GY0跳闸位置分闸允许：400V公用PC 0ⅠA段电源开关41GYA在远方控制(51) 1、2号机B公用变6kV开关61GYB合闸允许：1、2号机B公用变6kV开关61GYB在远方控制分闸允许：1、2号机B公用变6kV开关61GYB在远方控制(52) 400V公用PC 0ⅠB段电源开关42GYB合闸允许（与）：400V公用PC 0ⅠB段电源开关42GYB在远方控制1、2号机B公用变6kV开关61GYB合闸位置400V公用PC 0Ⅰ段分段开关41GY0跳闸位置分闸允许：400V公用PC 0ⅠB段电源开关42GYB在远方控制(50) 400V公用PC 0Ⅰ段分段开关41GY0跳闸位置合闸允许（与）：400V公用PC 0Ⅰ段分段开关41GY0跳闸位置在远方控制（400V公用PC 0ⅠA段电源开关41GYA在跳闸位置且400V公用PC 0ⅠB段电源开关42GYB在合闸位置或400V公用PC 0ⅠA段电源开关41GYA在合闸位置且400V公用PC 0ⅠB段电源开关42GYB在跳闸位置）分闸允许：400V公用PC 0Ⅰ段分段开关41GY0跳闸位置在远方控制（53）6kV工作ⅡA段备用电源开关620A合闸允许（与）：6kV工作ⅡA段备用电源开关620A在远方控制6kV 2A段备用电源进线开关进线620AV有压6kV工作ⅡA段工作电源开关跳位6kV IIA段母线接地刀分位分闸允许：6kV工作ⅡA段备用电源开关620A在远方控制（54）6kV工作ⅡB段备用电源开关620B合闸允许（与）：6kV工作ⅡB段备用电源开关620B在远方控制6kV IIB段备用电源进线开关进线620BV有压6kV工作IIB段工作电源开关跳位6kV IIB段母线接地刀分位分闸允许：6kV工作ⅡB段备用电源开关620B在远方控制（55）1号启备变110kV侧刀闸1113合闸允许（与）：1、110KV侧PT无压2、接地刀分位分闸允许：1、110KV侧PT无压存在的问题：一、二、当6KV工作电源开关在工作位置时，备用电源开关无法进行远方合闸试验。
