材料的热失重分析TGA
热重分析法
热重分析法热重分析法（Thermogravimetric Analysis，简称TGA）是一种热分析技术，通过对样品在升温过程中的质量变化进行监测和分析，以了解样品的热稳定性、分解特性等信息。
本文将介绍热重分析法的原理、仪器设备、应用领域以及未来的发展趋势。
热重分析法是在恒定加热速率下，通过记录样品重量随温度或时间的变化，来研究样品的热衰减、热失重等热性能。
这种分析方法可以对各种材料进行测试，如聚合物、陶瓷、金属等。
它可以用于研究材料的热稳定性、热分解过程、腐蚀、氧化等热化学性质，并可以对化学反应、降解行为等进行动态监测。
热重分析法的仪器设备主要由称量装置、升温装置、传感器、数据采集和处理系统等组成。
在测试过程中，样品一般以小颗粒、薄片或粉末的形式存在，称量时要求准确并保持恒定性。
样品装入称量器后，通过升温装置以控制加热速率，并通过传感器可以实时监测样品重量的变化。
数据采集和处理系统可以将监测到的重量变化转化为曲线图或数字数据，进一步进行分析和解释。
热重分析法在许多领域有广泛的应用。
在研究材料的热稳定性方面，可以用于评估聚合物材料的耐高温性能，为材料选择、设计和改性提供依据。
在研究催化剂的活性和稳定性时，可以通过热重分析法来研究其在高温下的热失重和活性损失情况。
此外，热重分析法还可以用于纺织品的研究、煤炭和石油产品的分析、药物的稳定性研究等。
在未来，热重分析法有望得到进一步发展和广泛应用。
随着材料科学和工程技术的不断进步，对材料热性能的研究需求日益增加。
新的测试方法和装置将不断涌现，以满足更多领域对材料热性能测量的需求。
同时，热重分析法也将与其他热分析技术结合，如差热分析（Differential Scanning Calorimetry，简称DSC）、热导率测试等，以获取更准确、全面的热性能数据。
总之，热重分析法作为一种重要的热分析技术，具有广泛的应用前景和重要的科学意义。
通过研究样品在升温过程中的质量变化，可以了解材料的热稳定性、热分解特性等重要信息。
实验12聚合物的热重分析（TGA）
实验7 聚合物的热重分析(TGA)热重分析(TGA)是以恒定速度加热试样，同时连续地测定试样失重的一种动态方法。
此外，也可在恒定温度下，将失重作为时间的函数进行测定。
应用TGA可以研究各种气氛下高聚物的热稳定性和热分解作用，测定水分、挥发物和残渣，增塑剂的挥发性，水解和吸湿性，吸附和解吸，气化速度和气化热；升华速度和升华热，氧化降解，缩聚高聚物的固化程度，有填料的高聚物或掺和物的组成，它还可以研究固相反应。
因为高聚物的热谱图具有一定的特征性，它也可作为鉴定之用。
1. 实验目的（1）了解热重分析法在高分子领域的应用。
（2）掌握热重分析仪的工作原理及其操作方法，学会用热重分析法测定聚合物的热分解温度Td。
2. 实验原理热重分析法(thermogravimetric analysis，TGA)是在程序控温下，测量物质的质量与温度关系的一种技术。
现代热重分析仪一般由4部分组成，分别是电子天平、加热炉、程序控温系统和数据处理系统(微计算机)。
通常，TGA谱图是由试样的质量残余率Y(％)对温度T的曲线(称为热重曲线，TG)和/或试样的质量残余率Y(％)随时间的变化率dY/dt(%/min)对温度T的曲线(称为微商热重法，DTG)组成，见图2－40。
温度/℃图2－40 TGA谱图开始时，由于试样残余小分子物质的热解吸，试样有少量的质量损失，损失率为(100－Y1)％；经过一段时间的加热后，温度升至T1，试样开始出现大量的质量损失，直至T2，损失率达(Y1－Y2)％；在T2到T3阶段，试样存在着其他的稳定相；然后，随着温度的继续升高，试样再进一步分解。
图2－40中T1称为分解温度，有时取C点的切线与AB延长线相交处的温度T1′作为分解温度，后者数值偏高。
TGA在高分子科学中有着广泛的应用。
例如，高分子材料热稳定性的评定，共聚物和共混物的分析，材料中添加剂和挥发物的分析，水分(含湿量)的测定，材料氧化诱导期的测定，固化过程分析以及使用寿命的预测等。
tg、tga热重分析仪
TGA-101 Thermo Gravimetric Analyzer
热失重法（TG/TGA）
热失重法（TGA）是在程序控制温度下测量物质 质量与温度关系的一种技术，物质受热时，发生 物理变化和化学变化，质量也随之改变。
右图体现了： 试样的热重时间、温度之间的关系
TGA-101热重分析仪的应用范围
热重分析仪（TG、TGA）是一种利用热重法检 测物质温度-质量变化关系的仪器。 测量与研究材料的如下特性: 热稳定性、分解过程、吸附与解吸、氧化与还原、 成份的定量分析、添加剂与填充剂影响、水份与 挥发物、反应动力学。 大展TGA-101热重分析仪的应用范围： 塑料、橡胶、涂料、药品、催化剂、无机材料、 金属材料与复合材料等各领域的研究开发、工艺 优化与质量监控。
TGA-101技术参数
1. 温度范围: 室温~1150℃ 2. 温度分辨率: 0.1℃ 3. 温度波动: ±0.1℃ 4. 升温速率: 1~80℃/min 5. 温控方式: 升温、恒温、降温 6. 冷却时间: 15min (1000℃…100℃) 7. 天平测量范围: 1mg～2g ,可扩展至30g 8. 解析度: 0.1μg 9. 恒温时间: 0～300min 任意设定 10.显示方式: 汉字大屏液晶显示 11.气氛装置: 内置气体流量计，包含两路气体切换和流 量大小控制 (气氛:惰性、氧化性、还原性、静态、动态) *气氛装置为选配 12.软件: 智能软件可自动记录TG曲线进行数据处理、打 印实验报表
13.数据接口: RSS-232接口，专用软件（软件不定期免费升级） 14.电源: AC220V 50Hz
TGA原理仪器介绍及应用
TGA原理仪器介绍及应用TGA（热重分析仪）是一种非常常见且广泛应用于材料科学和化学研究领域的仪器。
TGA基于样品在加热过程中失重的原理，通过测量样品质量随温度变化的关系，可以获得样品热分解、蒸发、氧化和还原等反应的详细信息。
本文将介绍TGA的原理、仪器构造以及应用领域。
TGA的原理：TGA的原理基于样品质量的变化。
当样品在升温的过程中发生物理或化学变化时，会产生质量损失或质量增加。
这些质量变化可以是由于样品的热分解、蒸发、氧化、还原以及失水等反应引起的。
在TGA中，样品被置于一个恒定温度下的炉中，并通过比较样品前后的质量差异来确定该样品的失重情况。
TGA的仪器构造：TGA通常包含以下几个主要部件：样品炉、天平、温度控制系统和数据采集系统。
样品炉是一个能够加热样品的腔体，通常由石英制成以保证高温下的炉内环境。
天平用于测量样品的质量变化，当样品失重时，天平可以检测到质量的变化。
温度控制系统用于控制样品炉的温度，可以精确地控制样品的升温速率和升温范围。
数据采集系统用于记录和分析样品热分解和质量变化的数据，通常采用计算机进行数据处理和存储。
TGA的应用：TGA在材料科学和化学研究中有广泛的应用，以下列举几个常见的应用领域：1.热稳定性研究：TGA可以用于评估材料的热稳定性，检测材料在不同温度下的质量损失情况，从而确定材料的热分解温度和热分解反应的机理。
2.含水率测定：TGA可以用于测量材料的含水率，通过加热样品并测量样品的质量损失，可以得到样品中的水分含量。
3.材料蒸发和升华性质研究：TGA可以用于研究材料的升华性质，包括升华温度和升华速率等，对于研究材料的结构和纯度有重要意义。
4.聚合物热性能研究：TGA可以用于研究聚合物的热性能，例如热分解温度、热分解速率等，对于聚合物材料的设计和开发具有指导意义。
5.催化剂热稳定性研究：TGA可以用于评估催化剂的热稳定性，通过在TGA中加热催化剂并观察质量变化，可以了解催化剂在高温下的失活机理。

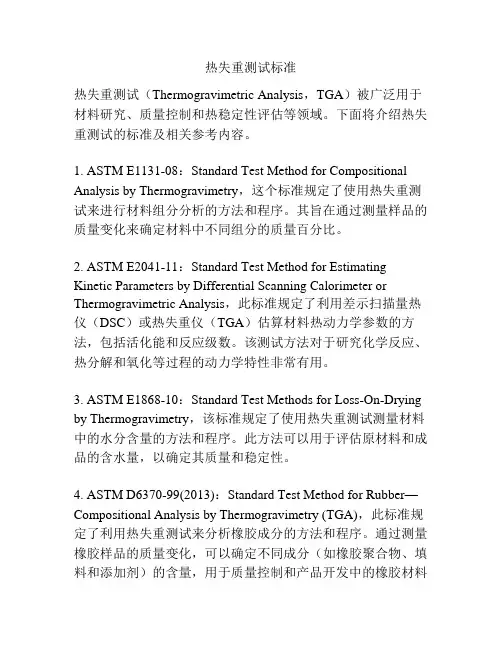

热失重测试标准
热失重测试标准热失重测试（Thermogravimetric Analysis，TGA）被广泛用于材料研究、质量控制和热稳定性评估等领域。
下面将介绍热失重测试的标准及相关参考内容。
1. ASTM E1131-08：Standard Test Method for Compositional Analysis by Thermogravimetry，这个标准规定了使用热失重测试来进行材料组分分析的方法和程序。
其旨在通过测量样品的质量变化来确定材料中不同组分的质量百分比。
2. ASTM E2041-11：Standard Test Method for Estimating Kinetic Parameters by Differential Scanning Calorimeter or Thermogravimetric Analysis，此标准规定了利用差示扫描量热仪（DSC）或热失重仪（TGA）估算材料热动力学参数的方法，包括活化能和反应级数。
该测试方法对于研究化学反应、热分解和氧化等过程的动力学特性非常有用。
3. ASTM E1868-10：Standard Test Methods for Loss-On-Drying by Thermogravimetry，该标准规定了使用热失重测试测量材料中的水分含量的方法和程序。
此方法可以用于评估原材料和成品的含水量，以确定其质量和稳定性。
4. ASTM D6370-99(2013)：Standard Test Method for Rubber—Compositional Analysis by Thermogravimetry (TGA)，此标准规定了利用热失重测试来分析橡胶成分的方法和程序。
通过测量橡胶样品的质量变化，可以确定不同成分（如橡胶聚合物、填料和添加剂）的含量，用于质量控制和产品开发中的橡胶材料研究。
5. ISO 11358：Thermogravimetry of Polymers，该标准规定了使用热失重测试分析聚合物材料热分解、热稳定性和氧化降解等热性能的方法和程序。

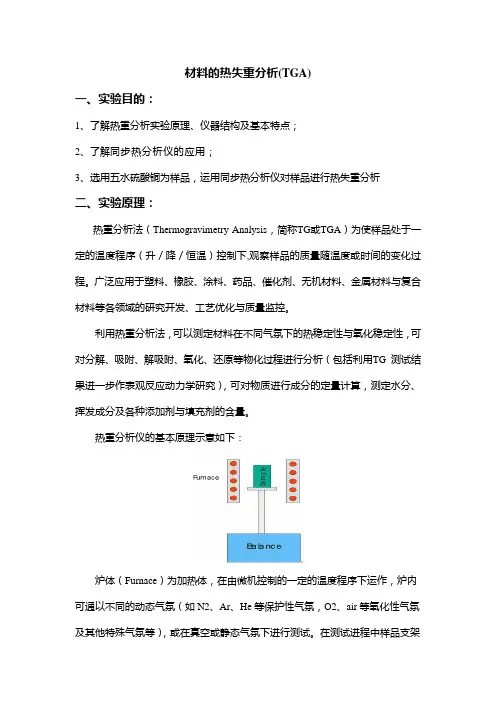

材料的热失重分析(TGA)
材料的热失重分析(TGA)一、实验目的：1、了解热重分析实验原理、仪器结构及基本特点；2、了解同步热分析仪的应用；3、选用五水硫酸铜为样品，运用同步热分析仪对样品进行热失重分析二、实验原理：热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升／降／恒温）控制下,观察样品的质量随温度或时间的变化过程。
广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
利用热重分析法，可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析（包括利用TG 测试结果进一步作表观反应动力学研究），可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。
热重分析仪的基本原理示意如下：炉体（Furnace）为加热体，在由微机控制的一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。
在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。
当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失／增重过程所发生的温度区域，并定量计算失／增重比例。
若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。
三、实验仪器和材料实验仪器：STA8000，美国PE公司生产实验材料：五水硫酸铜四、实验步骤：1.检查氮气钢瓶内剩余压力是否大于2 MPa，如果总压力小于2 MPa时建议更换新的氮气钢瓶以防止残余气体中水分等杂质气体对实验结果产生负面影响；2.打开氮气钢瓶总压力阀，并调节减压阀压力小于等于2.0bar；3.打开STA 8000的制冷设备，如自来水或者水浴制冷机；4.打开STA 8000主机电源，等待20分钟以便仪器稳定；5.打开电脑主机，双击打开Pyris控制软件进入主控界面；6.设置STA样品温度至室温，如25度（具体为：在Go To Temp按钮下的输入框内键入目标温度值，然后单击Go To Temp按钮）；7.放入左右两个空陶瓷样品皿，点击Zero Weight按钮扣除皮重；8.将样品放入扣除皮重后的陶瓷样品皿中，重新放入STA 8000样品支架左边样品端，点击Sample Weight按钮称取样品重量；9.在Pyris软件的方法编辑窗口设置好测试方法；10.点击开始测试按钮，并切换软件界面至监视窗口，等待实验结束；11.拷贝数据并处理数据；12.将陶瓷样品皿从炉膛中取出并丢弃至指定位置（取样品皿时请确认样品温度已降至50度以下，陶瓷样品统一回收并采用高温灼烧方法清洗）；13.检查STA 8000炉膛的污染情况，如污染较为严重，请适时灼烧炉体或做相应清洗工作；14.关闭STA主控Pyris软件；15.关闭STA 主机电源；16.关闭STA制冷设备，如自来水或者水浴制冷机；17.关闭氮气钢瓶总压力阀，减压阀可保持常开状态（如果预见长时间不用STA仪器，请同时关闭总压力阀和减压阀）；18.做好仪器使用登记工作，以备后续查阅。
材料的热失重分析(TGA)
材料的热失重分析(TGA)一、实验目的：1、了解热重分析实验原理、仪器结构及基本特点；2、了解同步热分析仪的应用；3、选用五水硫酸铜为样品，运用同步热分析仪对样品进行热失重分析二、实验原理：热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升／降／恒温）控制下,观察样品的质量随温度或时间的变化过程。
广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
利用热重分析法，可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析（包括利用TG 测试结果进一步作表观反应动力学研究），可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。
热重分析仪的基本原理示意如下：炉体（Furnace）为加热体，在由微机控制的一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。
在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。
当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失／增重过程所发生的温度区域，并定量计算失／增重比例。
若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。
三、实验仪器和材料实验仪器：STA8000，美国PE公司生产实验材料：五水硫酸铜四、实验步骤：1.检查氮气钢瓶内剩余压力是否大于2 MPa，如果总压力小于2 MPa时建议更换新的氮气钢瓶以防止残余气体中水分等杂质气体对实验结果产生负面影响；2.打开氮气钢瓶总压力阀，并调节减压阀压力小于等于2.0bar；3.打开STA 8000的制冷设备，如自来水或者水浴制冷机；4.打开STA 8000主机电源，等待20分钟以便仪器稳定；5.打开电脑主机，双击打开Pyris控制软件进入主控界面；6.设置STA样品温度至室温，如25度（具体为：在Go To Temp按钮下的输入框内键入目标温度值，然后单击Go To Temp按钮）；7.放入左右两个空陶瓷样品皿，点击Zero Weight按钮扣除皮重；8.将样品放入扣除皮重后的陶瓷样品皿中，重新放入STA 8000样品支架左边样品端，点击Sample Weight按钮称取样品重量；9.在Pyris软件的方法编辑窗口设置好测试方法；10.点击开始测试按钮，并切换软件界面至监视窗口，等待实验结束；11.拷贝数据并处理数据；12.将陶瓷样品皿从炉膛中取出并丢弃至指定位置（取样品皿时请确认样品温度已降至50度以下，陶瓷样品统一回收并采用高温灼烧方法清洗）；13.检查STA 8000炉膛的污染情况，如污染较为严重，请适时灼烧炉体或做相应清洗工作；14.关闭STA主控Pyris软件；15.关闭STA 主机电源；16.关闭STA制冷设备，如自来水或者水浴制冷机；17.关闭氮气钢瓶总压力阀，减压阀可保持常开状态（如果预见长时间不用STA仪器，请同时关闭总压力阀和减压阀）；18.做好仪器使用登记工作，以备后续查阅。
热重分析仪TGA
TGA图怎么看？
TG /% 100 80 60
TG 曲线 起始点: 424.6 ℃
DTG 曲线
DTG /(%/min) 5
0 质量变化: -96.34 % -5
40
-10
20 0
300
峰值: 455.0 ℃
350
400
450
温度 /℃
-15
终止点: 474.5 ℃ -20
500
TGA举例1：
80℃-120℃左右，一般为游 离水的失重造成
4.1 仪器因素的影响
4.1.1 气体浮力的影响
测得的重量 = 样品重量 - 气体浮力 气体的密度与温度有关，随温度的升高，试样周围的气体的密度 发生变化，从而气体的浮力也发生变化： 300C时气体浮力为常温时的1/2； 900C时浮力降为1/4
结果：试样质量不变时，随温度升高，试样增重——表观增重
微商热重曲线（DTG曲线）
从热重法可派生出微商热重（Derivative Thermogravimetry ）, 它是TG曲线对温度（或时间）的一阶导数。
纵坐标为dW/dt 横坐标为温度或时间
•精确反映样品的起始反应温度， 达到最大反应速率的温度（峰 值），反应终止温度。 •利用DTG的峰面积与样品对应的 重量变化成正比，可精确的进行 定量分析。
40ml/min 60ml/min
热重曲线（TG曲线）
由TG实验获得的曲线。记录质量变化对温度的关系曲 线。 m = f(T)
纵坐标是质量（从上向下表示质量减少），横坐标为 温度或时间。
梯度曲线
曲线的纵坐标为质量mg 或剩 余百分数%表示；
横坐标T为温度。用热力学温 度（K）或摄氏温（℃）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料的热失重分析TGA
材料的热失重分析（Thermogravimetric Analysis, TGA）是一种常见的物质分析技术，用于研究材料在升温过程中的质量变化。
它通过监测样品的质量随温度的变化来获得有关样品的热稳定性、亚稳态和分解行为的信息。
TGA的工作原理是将样品放置在恒定温度条件下，并连续测量样品的质量变化。
在实验过程中，样品通常在惰性气氛中进行加热，以避免氧气或其他杂质对样品的影响。
样品被加热至高温，然后根据样品的热解或分解行为，观察样品质量的变化。
TGA系统通常由测量单元、电子天平、样品容器和加热装置等组成。
测量单元用于对样品的质量变化进行监测，电子天平则是测量样品质量的关键部分。
样品容器通常由石英或陶瓷制成，以耐高温和腐蚀性气体。
加热装置通常使用电阻炉或激光等光源来提供加热能量。
TGA实验通常包括两个步骤：升温和恒温。
在升温阶段，样品被加热至所需温度，然后在一定的升温速率下持续加热。
这个阶段是为了观察样品的热解或分解行为，并确定相应的失重温度范围和速率。
在恒温阶段，样品将在恒定温度下保持一段时间，以观察样品的失重和稳定性。
通过分析TGA曲线，可以获得关于样品的一些重要信息。
首先，可以确定样品的热稳定性，即在一定温度范围内样品是否能够稳定保持质量。
其次，可以确定样品的热解温度，即样品开始失重的温度。
这个温度往往与样品的组成和结构有关，可以帮助判断材料的热稳定性和分解温度。
此外，还可以确定样品的失重速率，即样品在热解或分解过程中质量的减少速率。
这个信息可以提供有关样品的反应动力学和热动力学行为的线索。
除了热失重分析，TGA还可以与其他分析技术结合使用，如差示扫描量热分析（Differential Scanning Calorimetry, DSC）和气质联用技术（Gas Chromatography-Mass Spectrometry, GC-MS）等。
这些组合技术可以提供更多关于样品的化学和物理性质的信息。
总之，TGA是一种重要的材料分析技术，广泛应用于材料科学、化学工程以及其他相关领域。
通过分析样品在升温过程中的质量变化，可以获得关于样品的热稳定性、分解行为以及其他相关信息，为研究材料的性能和应用提供了有价值的数据。
