气液分离器原理及结构
气液分离器
气液分离器气液分离器在热泵或制冷系统中的基本作用是分离出并保存回气管里的液体以防止压缩机液击。
因此，它可以暂时储存多余的制冷剂液体，并且也防止了多余制冷剂流到压缩机曲轴箱造成油的稀释。
因为在分离过程中，冷冻油也会被分离出来并积存在底部，所以在气液分离器出口管和底部会有一个油孔，保证冷冻油可以回到压缩，从而避免压缩机缺油。
气液分离器的基本结构见图F.1,主要分为立式，卧式和带回热装置，在一些小系统如冰箱，会用一些铜管做一个简单的气液分离器，如图F.1右下角。
气液分离器的工作原理是带液制冷剂进入到气液分器时由于膨胀速度下降使液体分离或打在一块挡板上，从而分离出液体。
F.1气液分离器的设计和使用必须遵循以下原则：1．气液分离器必须有足够的容量来储存多余的液态制冷剂。
特别是热泵系统，最好不要少于充注量的50%，如果有条件最好做试验验证一下，因为用节流孔板或毛细管在制热时节流，可能会有70%的液态制冷剂回到气液分离器。
还有高排气压力，低吸气压力也会让更多的液态制冷剂进入气液分离器。
用热力膨胀阀会少一些，但也可能会有50%流到气液分离器，主要是在除霜开始后，外平衡感温包还是热的，所以制冷剂会大量流过蒸发器而不蒸发从而进入气液分离器。
在停机时，气液分离器是系统中最冷的部件，所以制冷剂会迁移到这里，所以要保证气分有足够的容量来储存这些液态制冷剂。
2．适当的回油孔及过滤网保证冷冻油和制冷剂回到压缩机。
回油孔的尺寸要尽量保证没液态制冷剂回流到压缩机，但也要保证冷冻油尽量可以回到压缩机。
如果是运行中气液分离器中存有的液态制冷剂，推荐使用直径0.040 in (1.02mm),，如果是因为停机制冷剂迁移到气液分离器推荐使用0.055 in (1.4mm)（谷轮的应用工程手册是直接给出0.040-0.050 in (1.02-1.3 mm)，并给出一般气液分离器是0.0625-0.125(1.6-3.2mm))。
当然如果有条件也可能用试验优化这个尺寸，以达到最好效果。
气液分离器的工作原理是什么
气液分离器的工作原理是什么？饱和气体在降温或者加压过程中，一部分可凝气体组分会形成小液滴•随气体一起流动。
气液分离器作用就是处理含有少量凝液的气体，实现凝液回收或者气相净化。
其结构一般就是一个压力容器，内部有相关进气构件、液滴捕集构件。
一般气体由上部出口，液相由下部收集。
汽液分离罐是利用丝网除沫，或折流挡板之类的内部构件，将气体中夹带的液体进一步凝结，排放，以去除液体的效果。
基本原理是利用气液比重不同，在一个突然扩大的容器中，流速降低后，在主流体转向的过程中，气相中细微的液滴下沉而与气体分离，或利用旋风分离器，气相中细微的液滴被进口高速气流甩到器壁上，碰撞后失去动能而与转向气体分离。
基本原理是利用气液比重不同，在一个突然扩大的容器中，流速降低后，在主流体转向的过程中，气相中细微的液滴下沉而与气体分离，或利用旋风分离器，气相中细微的液滴被进口高速气流甩到器壁上，碰撞后失去动能而与转向气体分离。
分离器的结构与原理相辅相成,分离器不止是分离气液也分离气固,如旋风除尘器原理是利用离心力分离气体中的固体.气液分离器，根据分离器的类型不同，有旋涡分离，折留板分离，丝网除沫器，旋涡分离主要是根据气体和液体的密度，做离心运动时，液体遇到器壁冷凝分离。
基本都是利用沉降原理的,瞬间扩大管道半径,造成压降,温度等的变化,达到分离的目的.使用气液分离器一般跟后系统有关，因为气体降温减压后会出现部分冷凝而后系统设备处理需要纯气相或液相，所以主反应后装一个气液分离器静止分离出气相和液相给后系统创造条件工厂里常见的气液分离器是利用闪蒸的原理，闪蒸就是介质进入一个大的容器，瞬间减压气化并实现气液分离，出口气相中含饱和水，而游离的水和比重大的液滴会由于重力作用分离出来，另外分离器一般带捕雾网，通过捕雾网可将气相中部分大的液滴脱除。
气液分离器无非就是让互相混杂的气相液相各自聚合成股，液滴碰撞聚结，气体除去液滴后上升，从而达到分离的目的。
液气分离器原理
液气分离器原理
液气分离器是一种用于将气体和液体分离的设备，广泛应用于化工、石油、天然气等工业领域。
其原理是利用重力作用和阻力作用，使得气体和液体在分离器内部分开，从而实现气体和液体的分离。
液气分离器内部通常设置有分隔板或填料，这些结构可以增加气液混合物在分离器内部的运动路径，从而增加气液分离的效果。
当气液混合物进入分离器后，由于重力作用，液体会沉降到分离器的底部，而气体则会向上升，沿着分隔板或填料的路径向上流动。
液气分离器内部还通常设置有分流器或旋流器，这些结构可以改变气液混合物的流动方向和速度，从而增加气液分离的效果。
通过旋流器的作用，气体在流动过程中会发生旋转或涡流，这样可以使得液体更容易沉降，从而实现气液分离。
液气分离器还可以根据需要设置排液口和排气口，从而方便排出分离后的液体和气体。
通过合理设置排液口和排气口的位置和尺寸，可以有效地提高液气分离的效率，并确保分离后的液体和气体能够快速、有效地排出。
总的来说，液气分离器利用重力作用、阻力作用、分隔板、填料、分流器、旋流器等结构和原理，实现了气体和液体的有效分离。
在工业生产中，液气分离器起着至关重要的作用，可以保障设备的正常运行，提高生产效率，保护环境安全。
通过以上介绍，我们可以更加深入地了解液气分离器的原理和工作机制，为工程师和技术人员在实际工程中的应用提供了一定的参考。
液气分离器的设计和选择应根据具体的工艺要求和实际工况进行，以确保设备运行稳定，生产效率高效。
希望本文能对读者有所帮助，谢谢阅读。

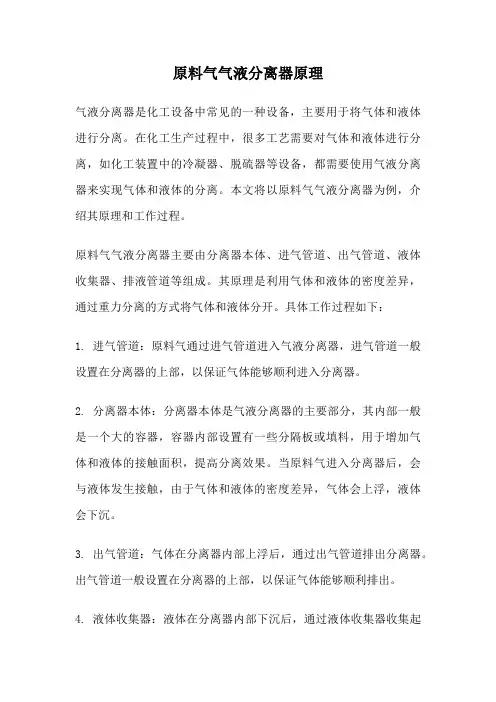

原料气气液分离器原理
原料气气液分离器原理气液分离器是化工设备中常见的一种设备，主要用于将气体和液体进行分离。
在化工生产过程中，很多工艺需要对气体和液体进行分离，如化工装置中的冷凝器、脱硫器等设备，都需要使用气液分离器来实现气体和液体的分离。
本文将以原料气气液分离器为例，介绍其原理和工作过程。
原料气气液分离器主要由分离器本体、进气管道、出气管道、液体收集器、排液管道等组成。
其原理是利用气体和液体的密度差异，通过重力分离的方式将气体和液体分开。
具体工作过程如下：1. 进气管道：原料气通过进气管道进入气液分离器，进气管道一般设置在分离器的上部，以保证气体能够顺利进入分离器。
2. 分离器本体：分离器本体是气液分离器的主要部分，其内部一般是一个大的容器，容器内部设置有一些分隔板或填料，用于增加气体和液体的接触面积，提高分离效果。
当原料气进入分离器后，会与液体发生接触，由于气体和液体的密度差异，气体会上浮，液体会下沉。
3. 出气管道：气体在分离器内部上浮后，通过出气管道排出分离器。
出气管道一般设置在分离器的上部，以保证气体能够顺利排出。
4. 液体收集器：液体在分离器内部下沉后，通过液体收集器收集起来。
液体收集器一般设置在分离器的底部，以便于液体的收集和排出。
5. 排液管道：液体通过排液管道排出分离器。
排液管道一般设置在液体收集器的一侧，以保证液体能够顺利排出。
通过以上工作过程，原料气气液分离器能够将原料气中的液体分离出来，从而实现气体和液体的分离。
分离后的气体通过出气管道排出，液体通过排液管道排出。
这样可以保证在化工生产过程中，液体不会进入到后续的工艺中去，从而保证工艺的正常进行。
除了原料气气液分离器，还有其他类型的气液分离器，如产品气气液分离器、废气气液分离器等。
不同类型的气液分离器在结构上可能会有所差异，但其原理基本相同，都是通过气体和液体的密度差异来实现分离。
原料气气液分离器是一种常见的化工设备，通过重力分离的方式将气体和液体分开。
气液分离的基本原理
气液分离的基本原理
气液分离装置的基本工作原理是利用流体在重力、表面张力、惯性力等的作用下，使液体和气体分离。
因此，气液分离装置可分为两大类：一类是重力沉降式，另一类是惯性沉降式。
重力沉降式气液分离器的工作原理是：在压力作用下，气体从气体分相区流入液体分相区。
当液体进入气液分离器后，由于密度不同而发生分层现象。
分层后的两部分液体，一部分具有较大的粘度，密度大于气体，称为重力沉降液；另一部分具有较小的粘度，密度小于气体，称为重力不沉降液。
由于重力作用使密度较大的液体层下沉；而密度小的液体层上升。
当液面达到一定高度后，上升的液体层又会落下而形成气层。
由于气、液两相区具有不同的压力和温度，因此气液两相区内各组分在压力、温度、浓度和速度等方面都是有差异的。
当两相区内各组分从压力低、温度高的一侧进入压力高、温度低的一侧时，各组分中所含气体成分的比重不同而使气液混合物在压力高、温度低的一侧凝结或沸腾而分离开来。
—— 1 —1 —。
气液分离器的原理与完善(丝网式)
气液分离器的原理与完善大中气液分离器采用的分离结构很多,其分离方法也有：1、重力沉降；2、折流分离；3、离心力分离；4、丝网分离；5、超滤分离；6、填料分离等。
但综合起来分离原理只有两种：一、利用组分质量（重量）不同对混合物进行分离（如分离方法1、2、3、6）。
气体与液体的密度不同，相同体积下气体的质量比液体的质量小。
二、利用分散系粒子大小不同对混合物进行分离（如分离方法4、5）。
液体的分子聚集状态与气体的分子聚集状态不同，气体分子距离较远，而液体分子距离要近得多，所以气体粒子比液体粒子小些。
一、重力沉降1、重力沉降的原理简述由于气体与液体的密度不同，液体在与气体一起流动时，液体会受到重力的作用，产生一个向下的速度，而气体仍然朝着原来的方向流动，也就是说液体与气体在重力场中有分离的倾向，向下的液体附着在壁面上汇集在一起通过排放管排出。
2、重力沉降的优缺点优点：1）设计简单。
2）设备制作简单。
3）阻力小。
缺点：1）分离效率最低。
2）设备体积庞大。
3）占用空间多。
3、改进重力沉降的改进方法：1）设置内件，加入其它的分离方法。
2）扩大体积，也就是降低流速，以延长气液混合物在分离器内停留的时间。
４、由于气液混合物总是处在重力场中，所以重力沉降也广泛存在。
由于重力沉降固有的缺陷，使科研人员不得不开发更高效的气液分离器，于是折流分离与离心分离就出现了。
二、折流分离１、折流分离的原理简述由于气体与液体的密度不同，液体与气体混合一起流动时，如果遇到阻挡，气体会折流而走，而液体由于惯性，继续有一个向前的速度，向前的液体附着在阻挡壁面上由于重力的作用向下汇集到一起，通过排放管排出。
２、折流分离的优缺点优点：１）分离效率比重力沉降高。
２）体积比重力沉降减小很多，所以折流分离结构可以用在（高）压力容器内。
３）工作稳定。
缺点：１）分离负荷范围窄，超过气液混合物规定流速后，分离效率急剧下降。
２）阻力比重力沉降大。
３、改进从折流分离的原理来说，气液混合物流速越快，其惯性越大，也就是说气液分离的倾向越大，应该是分离效率越高，而实际情况却恰恰相反，为什么呢究其原因：１）在气液比一定的情况下，气液混合物流速越大，说明单位时间内分离负荷越重，混合物在分离器内停留的时间越短。
压缩机气液分离器工作原理
压缩机气液分离器工作原理压缩机产生的空气中会含有大量的水分，水分既会危害到压缩机的正常运行，还会造成后续设备和工艺的故障。
因此，为了有效地分离压缩空气中的水分，需要使用气液分离器。
气液分离器的工作原理主要分为惯性分离和重力分离两个过程。
1.惯性分离：当含有水分的压缩空气进入气液分离器时，由于速度的变化，水分会因惯性作用而从气流中分离出来。
这是因为水分粒子具有较大的质量和惯性，随着气流速度的变化，惯性较大的水分粒子会继续直线运动，而气流则会发生方向改变。
因此，水分粒子会因惯性作用而冲击在气液分离器内壁上，从而分离出来。
同时，气流中的水分也会因为速度减慢，而逐渐沉降到分离器的底部。
2.重力分离：在分离器的下部，会设置一个水收集器，它的作用是收集下沉的水分。
由于水分具有较大的密度，所以会在气液分离器内发生重力沉降，最终沉积在水收集器中。
同时，在水收集器的顶部，还会设置一个水排放装置，用于排放积水。
气液分离器通常由以下几个组成部分构成：入口管道、分离器壳体、水分离设备、水收集器和出口管道。
入口管道用于将含有水分的压缩空气引入分离器壳体。
分离器壳体通常是圆柱形或圆锥形的，内部经过精心设计，以提供最佳的分离效果。
水分离设备位于分离器壳体内部，它的设计结构有多种形式，包括滤网、过滤元件、旋流器等。
这些设备的作用是增加水分离的表面积，增加气流与水分接触的机会，从而提高水分离的效果。
水收集器位于分离器底部，用于收集下沉的水分。
它通常具有一个阻挡装置，用于阻止水从分离器内部被带出。
出口管道用于将分离出的干燥空气从分离器中排出，以供后续设备或工艺使用。
总的来说，压缩机气液分离器通过惯性分离和重力分离的原理，将压缩空气中的水分离出来，有效地保护了压缩机和后续设备的正常运行。
通过合理的设计和选用适当的分离策略，可以提高气液分离器的分离效果，从而获得更干燥的压缩空气。
气液分离器冷库工作原理
气液分离器冷库工作原理
气液分离器（也称为冷库）的工作原理如下：
1. 冷却排气：热气体进入冷库后，经过冷却装置冷却，使其温度降低，从而使其中的水蒸汽和其他液体组分凝结为液态。
2. 分离液体：冷却后的气体进入气液分离器，在该装置中，由于气体的密度较小，会向上漂浮，而液体的密度较大，会向下沉降。
因此，通过设定适当的高度，可以将漂浮在上方的气体与沉降在下方的液体分离开来。
3. 排出液体：分离液体通过底部的液体排出口流出，这样就实现了对液体组分的分离。
4. 排出气体：分离气体通过位于气液分离器顶部的气体排出口排出，这样就实现了对气体组分的分离。
通过以上的工作原理，气液分离器可以实现对气体和液体组分的有效分离，从而达到净化气体或回收液体的目的。
这种装置在许多工业和研究领域中都有广泛的应用，如石油和化工行业的炼油、液化天然气（LNG）生产等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气液分离器原理及结构
气液分离器是一种用于分离气体和液体的装置，广泛应用于化工、石油、天然
气等领域。
其原理和结构设计直接影响着分离效果和设备的运行稳定性。
本文将从气液分离器的原理和结构两个方面进行详细介绍。
首先，气液分离器的原理是基于气体和液体在不同密度和体积的情况下产生的
分离效果。
当气体和液体混合物进入分离器时，由于其密度和体积的差异，会产生分层现象，从而实现气体和液体的分离。
在这个过程中，气体会向上升腾，而液体则会下沉，最终实现两者的分离。
而在分离器内部，通常会设置一些分隔板或填料，以增加气液接触面积，促进分离效果。
此外，还会根据具体的工艺要求，设计不同形式的分离器，如旋流分离器、重力分离器等，以满足不同的分离需求。
其次，气液分离器的结构通常包括进气口、分离室、出气口、排液口等部分。
进气口用于将气体和液体混合物引入分离器，分离室则是实现气液分离的主要场所，通常会设置分隔板或填料以增加分离效果。
出气口用于排出分离后的气体，排液口则用于排出分离后的液体。
在一些特殊情况下，还会在分离器内部设置泄气阀、液位控制装置等辅助设备，以确保分离器的正常运行和安全性。
在实际应用中，气液分离器的选择和设计需要考虑多种因素，如气体和液体的
性质、流量、压力、温度等。
合理的选择和设计可以有效提高分离效果，减少能耗和维护成本，确保设备的安全性和稳定性。
总之，气液分离器作为一种重要的化工设备，在各个领域都有着广泛的应用。
通过深入了解其原理和结构，可以更好地指导其选择和设计，提高设备的运行效率和稳定性，为工业生产提供可靠的保障。
