辐射式空调系统
辐射式空调系统xx（热能与动力工程11-02 5411020202xx）摘要：毛细管辐射空调系统是温湿度独立控制的新型空调技术，是对传统空调技术的挑战和创新。
主要介绍了毛细管辐射空调系统的工作原理、系统组成及末端特点，从其系统特点和设计要点方面进行了简要分析,并简要介绍了系统未来发展方向与优缺点与其应用。
关键词：辐射式空调，毛细管辐射，节能空调1引言：辐射制冷技术起源于20世纪70年代的欧洲和北美。
随着现代化推进人们对舒适型空调以及节约能源要求越来越高，辐射空调系统迎来了飞速发展，它能满足更高层面的创造良好的舒适环境、提高室内空气品质和节能的发展方向。
是一种值得推广的舒适节能的空调系统。
被许多专家称为“未来的空调系统”。
2辐射空调原理：辐射供冷(暖)是指降低(升高)围护结构内表面中一个或多个表面的温度，形成冷(热)辐射面，依靠辐射面与人体、家具及围护结构其余表面的辐射热交换进行供冷(暖)的技术方法。
辐射面可通过在围护结构中设置冷(热)管道，也可在天花板或墙外表面加设辐射板来实现。
由于辐射面及围护结构和家具表面温度的变化，导致它们和空气间的对流换热加强，增强供冷(暖)效果。
在这种技术中，一般来说，辐射换热量占总热交换量的50%以上。
辐射空调系统是一种隐形空调．可以铺设在顶面、墙面以及地面．通过常温水(夏季l 6／1 8度，冬季28／32度)以辐射方式为房间制冷／制热，该系统无噪音，无风感，冷热均匀，是目前最高端的采暖制冷技术，代表着未来空调技术的主流方向。
3辐射供暖（冷）的优缺点3.1辐射供暖的优点1)节能较之传统方法，辐射供暖系统供水温度低，能耗相应较少。
再者，可以使用热泵、太阳能、地热及低品位热能，可以进一步节省能量。
一般认为，地板采暖比传统的采暖方式节能20%~30%；2)舒适性强辐射采暖提高了室内平均辐射温度，使人体辐射散热大量减少，增强人体的舒适感。
由于室温可以比采用散热器低，室内空气就不那么干燥；3)可按户计量、分室调温；4)成本与散热器基本持平；3.2辐射供冷的优点1)节能与常规空调系统比较节能28%~40%；2)舒适性强一般认为，舒适条件下人体产生的热量，大致以如下比例散发：对流30%、辐射45%、蒸发25%。
辐射供冷在夏季降低围护结构表面温度，加强人体辐射散热份额，提高了舒适性。
3)转移峰值供电，提高电网效率高温时段空调用电集中，供电系统不堪重负，而辐射供冷的峰值耗电量是全空气系统的27%左右，其调峰作用明显；4)提供一种新的末端形式，有利于系统及布置方式的优化空调送风系统，特别是采用全新风的空调系统，其风管截面大、占用建筑空间大、有时还有与建筑的梁相碰，难于布置。
采用地板或顶板供冷，有利于系统和布置方式进一步优化，减少建筑层高的增加幅度。
3.3辐射供冷的缺点1)表面温度低于室内空气露点温度时，会产生结露，影响室内卫生条件；2)由于露点温度限制，加上表面温度太低，会影响人的舒适感，所以限制了辐射供冷的能力；3)在潮湿地区，室外空气进入室内会增大结露的可能性，因此要求门窗尽可能密闭，影响自然通风；4)不同时使用风系统时，室内空气流速太低，如果温度达不到要求，更增加闷热感。
4空调系统的构成与分类辐射空调系统由辐射供冷供热末端系统、独立除湿新风系统和冷热源三部分组成空调系统构成图1辐射空调的形式众多，本文根据冷（热）媒类型将目前所采用和研究的辐射型空调系统大致划分为三类：液体载能型辐射空调系统、空气载能型辐射空调系统以及非流体载能型辐射空调系统，如表1 所示。
液体载能型辐射空调系统的典型代表有：毛细管式辐射板、金属辐射顶板、燃气热水式地暖系统等等；非流体载能型辐射空调系统，主要是电热膜辐射采暖和电缆辐射采暖系统等；气体载能型辐射空调系统，包括蒸汽载能和空气载能，以本文所提出的空气载能型辐射空调系统为代表。
系统显著特点是：高空气品质、高舒适性、低能耗。
4.1供冷供热末端系统（毛细管）1）定义毛细管辐射式空调末端系毛细管辐射式空调末端系统是德国科学家根据仿生学原理在二十世纪七十年代发明的一种新型空调末端系统形式。
水是一种高效、便宜而常见的传热介质，它的传热速度比空气快1000倍，毛细管平面系统就是利用水作为介质的一种辐射式空调末端系统。
冬季，毛细管内流淌着较低温度的热水,均匀柔和的向房间辐射热量；夏季毛细管内流动着温度较高的冷水,均匀柔和的向房间辐射冷量。
由于毛细管席换热面积大，传热速度快，因此传热效率更高。
该系统的主要特点有：高舒适性、安静、没有冷凝水盘，不存在细菌滋生源；较强的自调节平衡能力；没有吹风感等，有利于创造健康的室内环境。
2）毛细管辐射式空调末端系统功能毛细管辐射空调是一种承载水媒，由超薄弹性的细管冷、热辐射为主要传递热能装置，结合冷热源、水循环系统、新风调湿等系统的一种舒适、节能、高效的空调系统。
如下4.2独立除湿新风系统新风系统在此系统中的功能除了常规的供人体健康的新风功能外，还承担着为室内除湿的功能，若新风量不足，除湿量达不到要求，房间夏季结露问题很难解决。
所以在常规空调系统中可有可无的新风系统在本套系统中成了不可分割的一部分。
独立除湿新风系统是辐射空调系统正常运行的必要条件，保证空调空间的湿度以避免辐射表面结露，另外还要提供室内所需新风。
整个辐射空调系统的节能和独立除湿新风系统息息相关。
目前主要应用的系统有：a)用冷却方式除湿图7 带热回收的冷却除湿的独立新风系统此方式运行可靠、技术成熟、能效较高。
但冷冻除湿的原理必须将要处理的空气冷却到机器露点以下，然后对空气再热，对能源的使用效率受到制约，而且不能利用低位能源(包括可再生能源)。
b)液体除湿新风系统图8 液体除湿空调系统简图图9 液体除湿换热器液体除湿系统利用溶液的吸湿能力去除空气中的水分，溶液通过加热再生然后循环使用。
除湿后的空气再由表冷器除去显热(参考图9)，构成一除湿新风系统。
液体除湿可以使用低品位能源(如太阳能、地热、余热等)。
下图为一利用太阳能/燃气的液体除湿空调系统(图10)，图10太阳能/燃气液体除湿空调系统其流程为：溴化锂溶液吸收新风中的水分，降低其含湿量，然后利用冷水及回风去除显热(经过PHE–叉流板式换热器，结构参看图9)；再经直膨蒸发器吸热，对空调空间送风。
吸收水分的稀溴化锂溶液经再生器加热再生(Solar/gas regenerator—太阳能/燃气再生器)。
由于液体除湿系统的可独立除湿(处理潜热)的能力，在空调系统中的应用将有广泛的领域。
目前由于其体积大，溶液有腐蚀性等弱点，尚未得到大量的使用。
随着研发的进一步深入，液体除湿系统会有更大的突破。
4.3空调冷热源部分空调冷热源采用高效率、低污染、使用可再生能源的主机。
如利用地热、地(下)表水等可再生资源作为冷热源的空调系统，或者高效率的制冷制热空调系统。
a)土壤源热泵土壤热泵系统采用垂直(埋管深度在地下100米以内，也可利用建筑混凝土桩基埋管)或水平埋管形式，利用地下浅层土壤温度常年保持在10度～20度左右的特点，通过地下埋管管内的介质循环与土壤进行闭式热交换以达到供冷供热的目的。
夏季通过热泵将建筑内的热量转移到地下，对建筑进行降温；冬季通过热泵将大地中的低位热能提高品位对建筑供暖。
同时还可提供卫生热水。
土壤源为可再生性能源，由于地下换热器为闭式系统，不会污染地下水资源，对环境零污染。
保证土壤源热泵长期稳定运行的关键技术就是地下换热器系统的精确设计与良好的安装工艺。
b)水源热泵水源热泵，直接利用地下水或者江河湖泊水塘作为空调系统的冷热源，夏季吸收建筑余热量，冬季向建筑物输送热量。
开式系统：直接采用地下水作为空调系统的冷热源时，如果处理不当，有可能污染地下水，或者取水与回灌量不平衡，从而造成系统不能安全稳定的长期运行。
所以此方式，虽然能源具有可再生性，但是由于设计要求较高，并且受地质条件和当地政策的限制，应根据实际情况慎重选用。
闭式系统：采用江河、湖泊、水塘等地表水作为冷热源时，由于通常采用闭式系统，对环境无污染，且安装方便，在地表水资源丰富的地区采用较好。
c)风冷热泵机组风冷热泵机组主要应用在冬冷夏热(冬季非采暖)地区。
由于其安装方便，维护简单，对于家庭等分散用户是一个有效的选择。
5辐射空调的市场前景辐射空调系统在中国应用的时间还不长，还有很多问题需要进一步的研究和开发，我国目前二氧化硫的排放量居世界第一，二氧化碳的排放量居世界第二，能耗量居世界第二，但人均商品能源消费为世界平均值的二分之一，美国的十分之一。
我国正处于工业化和城镇化快速发展阶段，工业的增长、居民消费结构的升级，对能源的需求更加迫切。
能源对国家的发展将起到非常关键的作用，能源问题搞不好，可能拖整个国家发展的后腿。
尤其建筑能耗占全部能耗的40～50%，其中冬季采暖、夏季制冷是建筑能耗的主体，除了使用外墙保温和先进的门窗系统以外，采暖和制冷方式的不断改进和创新，将是节能的关键所在。
随着国家进入能源短缺时代，2006年1月1日《中华人民共和国可再生能源法》开始实施，随之建设部出台了《建筑节能管理条例》（征求意见稿），节省能源是我国目前一个重要的战略目标，节能技术和产品面临着巨大的市场需求。
毛细管网平面辐射空调不仅高效节能，同时具备绿色环保、节省空间和高舒适度等特点，因此极具市场发展前景。
自清华大学节能示范楼建成以后，短短一年多的时间里，虽然多数人对毛细管网的技术还缺乏了解，对毛细管网的价格望而却步，但是一些高档楼盘和办公楼等都率先使用了这一技术，如北京科委的创业大厦、北京万万树别墅区、南京锋尚社区等项目。
我公司完成了北京甄氏集团办公楼和一些高档别墅项目的毛细管网平面辐射空调系统的设计和施工，使用效果很好。
据了解，在国外地区如德国、英国和巴西也已经广泛采用毛细管网平面辐射空调技术。
毛细管网平面辐射空调将代替传统中央空调或普通地板采暖成为未来建筑采暖制冷的主流方式。
参考文献：[1] Mostafa Rahimi, Amir Sabernaeemi. Experimental study of radiation and free convection in an enclosure with under-floor heating system [J]. Energy Conversion and Management, 2011, 52(7):2752-2757[2] Ala Hasan, Jarek Kurnitski, Kai Jokiranta. Thermal comfort assessment of radiator and floor heating systems [J]. Energy and Buildings, 2009, 47(5): 470-479[3] Dong Hwa Kang, Dong Hee Choi. Effect of bake-out on reducing VOC emissions and concentrations in a residential housing unit with a radiant floor heating system [J]. Building and Environment 2010, 45(8):1816-1825[4] Niu J, vd Kooi J, Ree H. Energy saving possibilities with cooled ceiling systems [J]. Energy and Buildings, 1995, 23(1): 147-153[5] L B Kilkis. A simplified model for radiant heating and cooling panels [J]. Simulation Practice and Theory, 1994, (2): 61-76[6] Morteza M Ardehali, Nirvan G Panah, Theodore F Smith. Proof of concept modeling of energy transfer mechanisms forradiantconditioningpanels[J].EnergyConvectionandManagement, 2004, 45: 2005- 2017 [7] Yizai Xia, Stanley A Mumm. Ceiling radiant cooling panels employing heat-conducting rails: deriving the governing heat transfer equations[J]. ASHRA Transactions, 2006, 112(1): 34-41[8] Corina Stetiu, Helmut E Feustel. Development of a Model to Simulate the Performance ofa Hydronie/Radlant Cooling Ceilings [R]. Lawrence Berkeley Laboratory, 1999[9] Parameter Switch Inc. Control for Radiant Floor Heating [J]. Systems Energy, 1999, 24: 433-444[10] T Y Chen. Application of adaptive predictive control to a floor heating system with a large thermal lag [J]. Energy and Buildings,2002, 34: 45-51[11] Myoung-Souk Yeo. A study on the control methods for radiant floor heating and cooling system in residential building [J].ASHRAE Transactions, 2004, 47(3):106-116[12] 闫振华. 基于蒸发冷却辐射供热/ 冷空调系统实验研究[D]. 西安: 西安工程大学, 2009[13] 顾皓.毛细管平面辐射空调系统的设计研究[D].济南:山东建筑大学, 2010[14] 汪明.基于封闭式冷却塔的毛细管辐射空调冷源研究[D].济南: 山东建筑大学, 2011[15] 孟莹. 辐射供冷的特性及运行控制策略分析[D]. 邯郸: 河北工程大学, 2008[16] 刘学来, 李永安.毛细管平面辐射空调传热特性的研究[J].山东制冷空调, 2011, 7: 12-14[17] 姚万祥, 张志刚, 赵树兴, 等. 毛细管辐射空调系统运行的经济性分析[J]. 煤气与热力, 2010, 30(4): A18-A21.[18] 余院生.地板辐射供冷与置换通风空调房间热环境的模拟与能耗分析[D]. 长沙: 湖南大学, 2008[19] 杨芳.金属辐射冷却顶板的研究及其应用[D]. 长沙: 湖南大学, 2005[20] 田彩霞.分区辐射供冷与风机盘管系统热湿环境研究[D].长沙: 湖南大学, 2011[21] 胡云鹏, 陈焕新, 陈孚江, 等. 人员密度对毛细管辐射空调适用性的影响[A]. 见: 全国暖通空调制冷2010 年学术年会资料集[C]. 2010[22] 马玉奇, 刘学来, 李永安, 等. 毛细管辐射空调系统的(火用)分析[J]. 山东制冷空调, 2007, 7: 299-300 [23] 王剑, 韩雪, 邹艳华. 电热膜供暖系统[J]. 鸡西大学学报, 2003,3(1): 43-44[24] 白艳琴.发热电缆低温辐射供暖技术的应用[J]. 山西建筑,2009, 35(36): 172-174[25] 周根明, 施颖, 路诗奎, 等. 辐射供冷与贴附射流复合空调系统防结露研究[J].建筑热能通风空调, 2011, 30(5): 20-22[26] 孟莹, 张子平, 任晓芬, 等. 辐射空调热特性探讨[J]. 河北工程大学学报, 2008, 25(2): 44-46[27] 黎丽华, 陈杰华, 张德鑫, 等. 地板辐射供冷系统的控制性能[J]. 制冷空调, 2011, 11(3): 32-37[28] 陈露, 廖胜明.三种方式辐射供冷室内热环境对比分析[J].建筑热能通风空调, 2010, 29(3): 53-56[29] 张萌,马立. 新型辐射冷吊顶夏季实验研究[J].建筑热能通风空调, 2010, 29(6): 27-31[30] 傅允准, 蔡颖玲, 李晶, 等. 毛细管辐射采暖热源方案技术经济分析[J]. 流体机械, 2010, 38(1): 81-85 [31] 刘学来, 薛红香, 李永安, 等. 毛细管平面辐射空调房间室内计算温度研究[J]. 煤气与热力, 2010, 30(3): 24-29[32] 黄翔,李银明, 武俊梅.蒸发冷却与辐射吊顶系统的空调区CFD 模拟与研究[A]. 见: 全国暖通空调制冷2006 年学术年会论文集[C]. 2006[33] 钱锋. 冷辐射吊顶+ 独立新风空调系统的CFD 模拟研究———新型空调系统在居室中的运用[J]. 住宅科技, 2010, (12): 22-26[34] 窦晓辉.顶板辐射- 自然通风空调在住宅中应用的可行性和节能性研究[D]. 西安: 西安建筑科技大学, 2009。

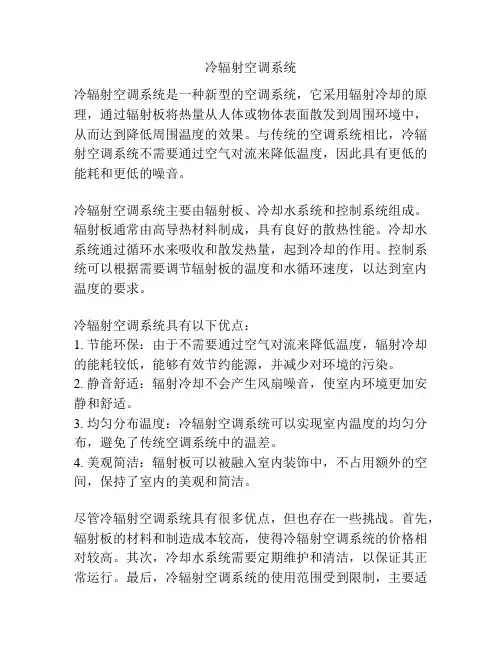

冷辐射空调系统
冷辐射空调系统
冷辐射空调系统是一种新型的空调系统，它采用辐射冷却的原理，通过辐射板将热量从人体或物体表面散发到周围环境中，从而达到降低周围温度的效果。
与传统的空调系统相比，冷辐射空调系统不需要通过空气对流来降低温度，因此具有更低的能耗和更低的噪音。
冷辐射空调系统主要由辐射板、冷却水系统和控制系统组成。
辐射板通常由高导热材料制成，具有良好的散热性能。
冷却水系统通过循环水来吸收和散发热量，起到冷却的作用。
控制系统可以根据需要调节辐射板的温度和水循环速度，以达到室内温度的要求。
冷辐射空调系统具有以下优点：
1. 节能环保：由于不需要通过空气对流来降低温度，辐射冷却的能耗较低，能够有效节约能源，并减少对环境的污染。
2. 静音舒适：辐射冷却不会产生风扇噪音，使室内环境更加安静和舒适。
3. 均匀分布温度：冷辐射空调系统可以实现室内温度的均匀分布，避免了传统空调系统中的温差。
4. 美观简洁：辐射板可以被融入室内装饰中，不占用额外的空间，保持了室内的美观和简洁。
尽管冷辐射空调系统具有很多优点，但也存在一些挑战。
首先，辐射板的材料和制造成本较高，使得冷辐射空调系统的价格相对较高。
其次，冷却水系统需要定期维护和清洁，以保证其正常运行。
最后，冷辐射空调系统的使用范围受到限制，主要适
用于小型空间和个人使用。
尽管存在一些挑战，随着技术的不断发展和推广，冷辐射空调系统有望成为未来空调系统的重要发展方向，为人们创造更加舒适和环保的室内环境。

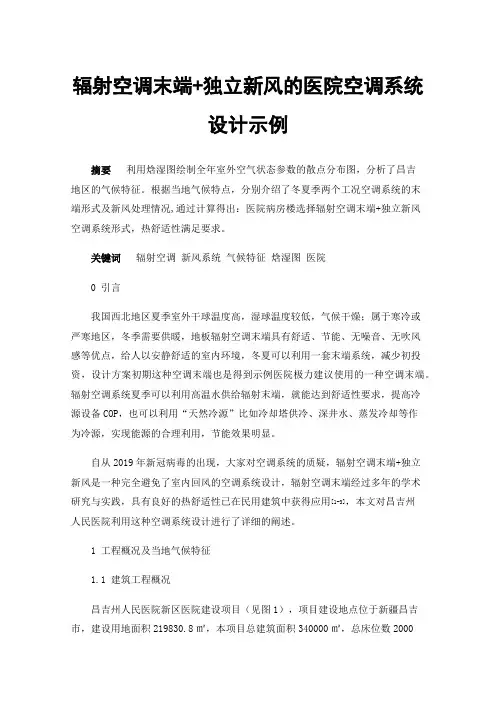

辐射空调末端+独立新风的医院空调系统设计示例
辐射空调末端+独立新风的医院空调系统设计示例摘要利用焓湿图绘制全年室外空气状态参数的散点分布图，分析了昌吉地区的气候特征。
根据当地气候特点，分别介绍了冬夏季两个工况空调系统的末端形式及新风处理情况,通过计算得出：医院病房楼选择辐射空调末端+独立新风空调系统形式，热舒适性满足要求。
关键词辐射空调新风系统气候特征焓湿图医院0 引言我国西北地区夏季室外干球温度高，湿球温度较低，气候干燥；属于寒冷或严寒地区，冬季需要供暖，地板辐射空调末端具有舒适、节能、无噪音、无吹风感等优点，给人以安静舒适的室内环境，冬夏可以利用一套末端系统，减少初投资，设计方案初期这种空调末端也是得到示例医院极力建议使用的一种空调末端。
辐射空调系统夏季可以利用高温水供给辐射末端，就能达到舒适性要求，提高冷源设备COP，也可以利用“天然冷源”比如冷却塔供冷、深井水、蒸发冷却等作为冷源，实现能源的合理利用，节能效果明显。
自从2019年新冠病毒的出现，大家对空调系统的质疑，辐射空调末端+独立新风是一种完全避免了室内回风的空调系统设计，辐射空调末端经过多年的学术研究与实践，具有良好的热舒适性已在民用建筑中获得应用[1-3]，本文对昌吉州人民医院利用这种空调系统设计进行了详细的阐述。
1 工程概况及当地气候特征1.1 建筑工程概况昌吉州人民医院新区医院建设项目（见图1），项目建设地点位于新疆昌吉市，建设用地面积219830.8㎡，本项目总建筑面积340000㎡，总床位数2000床，分为一、二期建设。
其中一期建筑面积258000㎡，拟建1500床，二期建筑面积82000㎡，拟建500床。
本工程为一期工程的医疗综合楼项目，为一类建筑，抗震设防烈度为8度，建筑面积224270㎡，地上162170 ㎡，地下62100㎡，地下2层，地上13层，建筑物总高59.95m。
图1 昌吉州人民医院效果图1.2 昌吉地区室外气候特征在暖通空调设计中，室外气象参数是确定冷热源方案、空调系统形式的主要依据，昌吉所处气候分区为严寒C区，昌吉市属中温带区，为典型的大陆性干旱气候，具有冬季寒冷、夏季炎热、昼夜温差大、降水量较少的特点。
毛细管辐射空调系统介绍
毛细管网辐射空调系统一、毛细管网空调系统介绍毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。
各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。
各实验空间的流量利用流量计、流量平衡阀进行调节。
露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。
系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。
由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。
二、毛细管网地板采暖系统特点1)高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。
2)安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。
A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。
B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。
铺装毛细管网的房间不受这些条件限制。
3)节能效果好普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般28℃-32℃,比普通地暖节能30%以上，节能显著。
特别适合同热泵配合使用，达到更节能的效果。
4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。
辐射供冷空调系统研究进展
辐射供冷空调系统研究进展1. 概述- 辐射供冷空调系统的定义和优势- 研究辐射供冷空调系统的背景和意义2. 辐射供冷系统的设计与组成- 辐射供冷系统的工作原理- 系统组成及构造，包括辐射供冷面板、水路、换热器等设备3. 辐射供冷系统性能分析与优化- 辐射供冷系统冷负荷的计算和评估方法- 系统性能参数的分析与优化，包括流量、压降、热交换效率等4. 辐射供冷系统的应用及发展趋势- 辐射供冷系统在建筑节能领域的应用案例介绍- 辐射供冷系统未来的发展方向和趋势5. 结论- 辐射供冷系统的优势和应用前景- 辐射供冷系统在节能减排和建筑舒适度提高方面的作用- 辐射供冷系统研究存在的问题和未来发展的建议Chapter 1: 概述随着全球经济和人口的增长，能源消耗量也在持续增加。
建筑行业是能源消耗量最大的领域之一，而空调系统是建筑中最大的能源消耗者之一。
传统的空调系统通常使用冷水机组和空气处理系统来实现空调效果，这样的系统存在能源消耗高、对环境污染高的缺点，因此迫切需要新型节能环保的空调系统。
辐射供冷空调系统由于其优异的性能和环保特性而备受关注。
辐射供冷空调系统是一种利用水循环产生冷辐射的供冷系统。
该系统使用特殊的面板产生冷辐射，通过阀门和管道控制水的流动，使冷水循环在面板内，产生负载调节能耗，并最终实现室内舒适的效果。
相比于传统的空调系统，辐射供冷空调系统具有以下优点：1. 能耗低：由于使用水循环产生冷辐射，辐射供冷系统的能耗相比传统空调系统要低很多。
2. 环保：和传统空调系统相比，辐射供冷空调系统中不需要使用任何制冷剂，从而避免了环境污染。
3. 舒适度高：辐射供冷系统产生的冷辐射更加均匀，可以减少不同位置的温度梯度，提高室内空气质量，从而提高人们的舒适度。
4. 维护成本低：相比于传统的空调系统，辐射供冷系统的维护成本要低很多，因为没有制冷系统，也没有制冷剂。
5. 安装灵活：辐射供冷系统的面板可以根据建筑的具体情况进行定制，从而减少了安装时的麻烦。

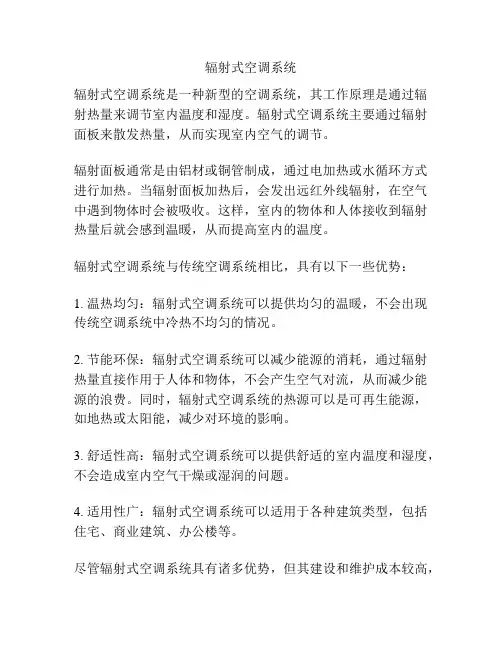

辐射式空调系统
辐射式空调系统
辐射式空调系统是一种新型的空调系统，其工作原理是通过辐射热量来调节室内温度和湿度。
辐射式空调系统主要通过辐射面板来散发热量，从而实现室内空气的调节。
辐射面板通常是由铝材或铜管制成，通过电加热或水循环方式进行加热。
当辐射面板加热后，会发出远红外线辐射，在空气中遇到物体时会被吸收。
这样，室内的物体和人体接收到辐射热量后就会感到温暖，从而提高室内的温度。
辐射式空调系统与传统空调系统相比，具有以下一些优势：
1. 温热均匀：辐射式空调系统可以提供均匀的温暖，不会出现传统空调系统中冷热不均匀的情况。
2. 节能环保：辐射式空调系统可以减少能源的消耗，通过辐射热量直接作用于人体和物体，不会产生空气对流，从而减少能源的浪费。
同时，辐射式空调系统的热源可以是可再生能源，如地热或太阳能，减少对环境的影响。
3. 舒适性高：辐射式空调系统可以提供舒适的室内温度和湿度，不会造成室内空气干燥或湿润的问题。
4. 适用性广：辐射式空调系统可以适用于各种建筑类型，包括住宅、商业建筑、办公楼等。
尽管辐射式空调系统具有诸多优势，但其建设和维护成本较高，
需要进行专门的设计和安装。
此外，辐射式空调系统在调节室内温度上相对传统空调系统更为缓慢，需要较长的时间来达到所需温度。
因此，在选择适合自己的空调系统时，需要综合考虑各种因素。
辐射式空调系统
谢谢！
辐射空调的传热机理
辐射空调系统中室内有三种传热方式以辐射 和对流传热为主。辐射传热占总传热方式的 50%左右。
辐射供冷（暖）末端设备
吊顶式
辐射供冷（暖）末端设备
地板式 地板式
毛细管辐射空调系统
毛细管辐射空调是一种承载水媒，由超薄弹性的细 管冷、热辐射为主要传递热能装置，结合冷热源、 水循环系统、新风调湿等系统的一种舒适、节能、 高效的空调系统。（夏季16/18° 冬季28/32°）
辐射供冷（暖）的末端设备
墙体式
优点
辐射采暖制冷 高舒适度 热湿独立处理 高效节能 清洁卫生
难题
结露问题 无新风 水质要求较为严格 受限性
毛细管网 辐射空调系统
安装方便 布置灵活 节省空间 隐形空调 使用寿命长 适用多种热源
特点分析
湿度处理不均匀 新技术 初期投资较高
辐射空调系统的优势
没有常规空调方式的风机 噪声和强吹风，柔和安静， 健康卫生 防止空调病产生
有效利用低品位能源： 冬 季 用 热 温 度 仅 30~40℃，可以有效利 用太阳能、地热能、 废热等廉价热源；夏 季用冷温度仅15~20℃， 可以有效利用土壤、 地表水、直接蒸发等 自然冷源或冷却方式。
同等舒适度条件下可 以降低冬季采暖温度 2~3 ℃，提高夏季空 调温度1~2℃
节能 70% 以上
辐射空调系统
xxxxxxxxxx
xx
目录
1辐射供暖（冷）定义 2辐射空调传热机理 3末端设备（主要讲毛细管式） 4辐射空调特点分析（能耗对比） 5总结
辐射供暖（供冷）定义
定义：辐射供暖（冷）是指提升（降低）围 护结构内表面中一个或多个表面的温度，形 成热（冷）辐射面，依靠辐射面与人体，家 具及围护结构其余表面的辐射热交换进行供 暖（降温）的技术方法。 由于辐射供冷系统中辐射传热所占份额在50% 以上，当采用辐射供冷时室内作用温度可比 传统空调系统降低 1~2℃。辐射供冷具有节 能、舒适性强、污染性小等优点。
辐射空调系统原理
A Briefing of one kind of energy efficient AC system—Radiant cooling (heating) system摘要：本文简要介绍了一种绿色节能的空调形式—辐射冷(暖)空调系统的基本特点及其构成方式，并提出了技术发展的一些看法。
关键字：辐射供冷，辐射供暖，绿色空调This article introduces a new kind of energy efficient and green air conditioning methodradiant cooling(heating) air conditioning system and its characteristics and equipment component. Some suggestions for the R&D of this system is offered.Key words: Radiant cooling, Radiant heating system, green HVAC system前言近年来经济发展迅速，各大城市中高档公寓、写字楼数量剧增，导致能源供给日趋紧张。
其中空调能耗占整个建筑能耗的一半以上，而目前空调系统主要依靠电力驱动，从而造成了城市供电短缺。
因此，采取一切可行的方案以降低建筑能耗，缓解电力紧张局面，成为迫在眉睫的大事。
建设低能耗的建筑和使用节能绿色空调系统便是其中最有效的解决方案。
辐射空调系统，作为一种节能空调系统，可以很好地与低能耗或绿色建筑结合，有着良好的应用前景。
辐射供冷(暖)基本概念辐射供冷(暖)是指降低(升高)围护结构内表面中一个或多个表面的温度，形成冷(热)辐射面，依靠辐射面与人体、家具及围护结构其余表面的辐射热交换进行供冷(暖)的技术方法。
辐射面可通过在围护结构中设置冷(热)管道，也可在天花板或墙外表面加设辐射板来实现。
毛细管辐射式空调系统介绍及安装配合要求
四、与精装专业的配合和要求
1、毛细管席吊顶安装与精装配合施工工序： 精装放线→边龙骨固定件及垫木安装→毛细主 管（PP-R管）安装→边龙骨安装→灯具吊顶开 洞或预留标记，补缝、防腐→毛细管席吊装→ 毛细管席铺装→毛细管席系统压力测试及保压 →毛细管席位置抹灰或石膏板封板。
四、与精装专业的配合和要求
毛细管辐射空调末端
专项介绍
一、毛细管辐射式空调系统简介
本项目空调末端系统是温度、湿度独立调节 的一种空调末端形式。由水系统（毛细管席、 PP-R主管）+新风系统（地板送风）组成。 1、毛细管系统承担室内显然负荷控制室内温度； 2、新风系统承担新风负荷及室内潜热负荷控制 室内湿度及二氧化碳的浓度。
一、毛细管辐射式空调系统简介
2、毛细管席墙面安装与精装配合施工工序： 墙面基面抹灰找平→装修放线及预留标记、边龙骨固 定件及垫木安装→毛细管席安装、系统压力测试及保 压→边龙骨安装→墙面抹灰及找平→墙饰面施工。 3、毛细管席在有防水层的墙面安装与精装配合施工 工序：墙面基面抹灰找平墙面防水层施工→精装放线 及预留标记→以下工序同上。
地面风管施工配合 毛细管铺装基面的配合
三、与机电专业的配合和要求
✓空调末端系统安装前，应与机电专业室内施工进行 协调，确定交叉施工的工序及方法，以避免因工序、 及施工方法不当造成的成品或半成品的损坏； ✓空调末端施工前，机电专业室内结构基面的预留、 预埋施工完毕，并进行验收，各装置、器具点位应正 确，避免返工，造成毛细管的损坏； ✓地面送风管施工前，需与机电专业地面管线进行综 合排布，避免交叉施工引起的损坏及返工。尤其需要 注意控制管线叠加的标高，以确保地面精装做法充足。
1、水系统
分集水器
PP-R主管
辐射板空调
辐射板空调
辐射板空调是一种利用辐射传热原理的空调系统。
它通过在墙面或天花板上安装特殊的辐射板（通常是铝制或铜制材料），将热量以红外线的形式辐射出来，从而达到加热或制冷的目的。
辐射板空调的工作原理是通过辐射板表面的热辐射将热量传递给室内空气或人体，从而使室内温度升高或降低。
当使用制冷模式时，室内空气会通过辐射板表面吸收到热量，从而降低室内温度。
而在加热模式下，辐射板会将热量辐射到室内空气中，提高室内温度。
相比传统的空调系统，辐射板空调具有以下优点：
1. 节能：辐射板空调采用辐射传热原理，无需通过空气循环来传递热量，节省了能源消耗。
2. 舒适性：辐射板空调可以均匀地分布热量，不会产生冷热不均的问题，提供更加舒适的室内环境。
3. 清洁无噪音：辐射板空调不需要通过风扇或压缩机来工作，因此无噪音且不会吹起尘埃，保持空气清洁。
4. 空间利用：辐射板可以安装在墙面或天花板上，不占用室内空间，使得室内布局更加灵活。
然而，辐射板空调也存在一些缺点：
1. 安装成本高：辐射板空调需要在墙面或天花板上安装辐射板，安装过程相对复杂，且需要专业人士进行施工。
2. 针对性低：辐射板空调只能通过辐射传热来加热或制冷，对于大空间的温度调节可能不够有效。
3. 变温调节困难：辐射板空调的温度调节通常是全局性的，对
于单个房间或局部区域的温度控制不够灵活。
综上所述，辐射板空调在节能、舒适性和空间利用等方面具有优势，但在安装成本和温度调节的灵活性方面存在一些限制。
辐射空调系统和传统空调有什么区别？
辐射空调系统和传统空调有什么区别？
辐射空调系统是一套颠覆传统理论的高科技术室内环境系统，它集供暖、供冷、空气置换、空气处理于一身，以全维度解决人们对居住环境的温度、湿度、空气洁净度、CO2等的需求。
地板辐射供冷作为一种新型的空调方式与传统空调相比，具有节能、无吹风感、舒适性强、污染小、室内温度分布均匀、以及与地板辐射供暖相结合时可以减少系统初投资等优点。
辐射空调系统不会产生冷风，从而减少了灰尘和其它过敏源的产生，舒适卫生污染小;也不会有来自风扇或电机的噪声;同时铺设的管道是隐蔽的、用户看不到的，节省空间，更加美观、时尚，可以充分利用室内间发挥设计师的室内设计天赋;不仅如此，辐射空调系统还具有温度稳定性好、运行费用低、运行寿命长等优势。
辐射空调系统的核心是健康、舒适、节能的齐头并进，辐射空调系统代表了建筑设备的发展方向，也是科技住宅的重要内容。
其实，“辐射空调系统”在欧洲及美洲国家的应用，已经有数十年的历史，是一种被公认为“舒适、节能”的室内环境系统。
