毛细管网辐射空调安装施工工法
1 / 13 毛细管网辐射空调(现场连接式)安装施工工法
1前 言
毛细管网辐射空调是一种以温度不低于设计环境露点温度（一般为一般为18～21℃）的冷水为冷媒，或以高于环境设计温度（一般28～32℃）的热水为热媒，在毛细管网栅内循环流动，通过与毛细管网栅结合的辐射面以辐射和对流的传热方式向室内制冷或供热的空调方式，是相对传统风机盘管空调末端形式而言，舒适度更高，运行更节能的一种新型空调末端形式。具有极高的舒适度，高效的节能效果，节约空间、安装方便，环保无污染等优点。
我公司在对外经贸大学科研楼等项目，采用毛细管网辐射空调末端现场连接式安装施工工艺，即将毛细管网栅铺设在吊顶石膏板上，用喷浆设备一次喷涂10～15mm厚粉刷石膏，进行饰面处理，形成毛细管网辐射空调的冷热辐射面，效果较好。在此施工经验基础上，总结完成了“毛细管网辐射空调(现场连接式)安装施工工法”。
2 特点
2.0.1毛细管网辐射空调末端系统集空调功能与装饰效果为一体，空调舒适度高，占用室内空间少，系统运行静音、节能。
2.0.2毛细管重量比较轻，布置比较灵活，安装方式便捷，工效高，质量好，工期短。
2.0.3毛细管抹灰辐射采用机械喷浆工艺，与手工抹灰相比，加快了施工进度，降低了施工成本。装饰效果美观。
3 适用范围
本工法适用于新建、改建和扩建的工业与民用建筑中毛细管网辐射空调(现场连接式)安装施工。
4 工艺原理
毛细管网辐射空调(现场连接式)安装施工工法，是指按照设计要求的铺设面，将毛细管网栅集合干管现场热熔连接，并与空调系统干管连接，试压合格后，将空调毛细管网栅铺设于吊顶石膏板上，采用机械喷涂抹灰的方式进行饰面层施工，形成毛细管网辐射空调的冷热辐射面，以辐射和对流的传热方式向室内制冷或供热。
5.工艺流程及操作要点
5.1工艺流程 2 / 13 深化设计及施工准备测量放线顶棚吊件制安吊顶主龙骨安装及调平毛细管网集合干管连接毛细管网栅及连管水压试验毛细管网栅集合干管与系统管道连接吊顶次龙骨安装吊顶内各专业隐检吊顶封纸面石膏板毛细管网栅安装及水压试验毛细管网栅隐蔽抹灰施工毛细管网栅系统清洗、调试及试运行
图示5.1-1施工工艺流程图
5.2操作要点
5.2.1深化设计及施工准备
1按照设计要求，对吊顶内的各专业末端设备（如灯具、喷头、烟感、火灾报警等）进行综合布置，完成毛细管网栅安装施工图深化设计。
2操作人员、主要材料及设备机具已经到位。
5.2.2毛细管网集合干管连接
1 按照设计要求，配置相应规格的毛细管网栅，在清洁的场地上将各片毛细管网栅展开检查，毛细管网栅集合管内不得有灰土、异物，管口齐整；毛细管网栅支管不得有拉伤、划伤、折痕、断裂。如图5.2.2-1所示；
图5.2.2-1：毛细管网栅集合管
2 调整毛细管网栅支管定位管卡，管卡间距沿网栅支管方向每300～500mm一道，保证每根支管在管卡中均匀入位。
3 将相邻毛细管网栅集合管热熔连接，逐点检查热熔焊接质量，不得有明显缩口、虚焊现象。如图5.2.2-2所示； 3 / 13
图5.2.2-2 ： 毛细管网栅集合管连接
4采用吊杆及管卡将连接好的毛细管网栅吊挂于天棚内，固定吊点间距不大于600mm，管道吊挂必须与吊顶吊挂系统分隔，不得相互借用。
5.2.3毛细管网栅集合干管与系统管道连接
1 调整毛细管网栅集合管及系统连接管道的标高和坡度，确保满足设计及规范要求，毛细管网栅集合干管与系统管道热熔连接。
2 管道热熔连接
1)下料：根据施工大样图用专用剪管刀切断管子，切面（断面）应平齐且垂直于管子轴线；
2)清洁：用脱毛的纯木浆卫生纸擦拭焊头及将要焊接的管子和管件的加热面，使其表面清洁；
3)标记：用尺子在管子的熔合面对应管径的插入深度标记（注：不得用油笔）；
4)热熔：将清洁过的管材和管件同时插入加热器的焊头上，不要旋转，也不能太快拔出。依照表一及表二的加热时间为准；加热后将管材和管件同时匀速从加热器上取出，不可过快或旋转，要上下轻微晃动。
5)对接：管材和管件从加热器上取下后，应在5秒钟之内完成对接，沿其同轴线承插在一起，不要移动和转动。
6)冷却：保持时间过后，将管子放下，并至少冷却一定时间后才可以进行后续焊接工作。
7)外观检查：熔完后做外观检查，看熔瘤是否均匀，否则不合格。也要看管内，不得有熔物
形成的缩径。PPR热熔连接技术指数见表5.2.3。
表5.2.3 PPR热熔连接技术指数
管道外径
（mm） 熔接深度
（mm） 加热时间
（秒） 插接时间
（秒） 冷却时间
（分）
20 14 5 4 2 4 / 13 25 15 7 4 2
32 16.5 8 6 4
3管道用L型或角钢支架牢固固定于顶板上，管道与支架间要加橡塑套以防止产生冷桥及结露；固定主管的支架刷防锈漆两遍。
4毛细管网栅挂接连管完成后，应将毛细管网栅顺序卷起，做好防护，临时吊挂于吊顶龙骨下方，如图图5.2.3-2所示。
图5.2.3-2：连接完成毛细管网栅
5.2.4毛细管网栅及连管水压试验
1本区域毛细管网栅挂接连管全部完成后，进行水压试验。将压力表及压力试验泵设置于主管处，将系统注满水后缓慢升高系统压力。试验压力先升至工作压力的1.5倍，在试验压力下稳压1h，压力降不得大于0.05MPa；然后将试验压力降至工作压力的1.15倍，稳压2h，压力降不得大于0.03MPa；同时观察整个系统，不渗不漏为合格。
2试压验收合格后，本区域毛细管网栅及连管保持在设计工作压力状态至喷浆抹灰隐蔽工序交验全部结束，管道系统方允许泄压。
3水压试验合格后，按设计及规范要求，对吊顶内连接毛细管网栅的主干支管进行管道保温。
5.2.5石膏板吊顶安装
1顶棚吊件制安：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊杆，吊杆安装用膨胀螺栓固定在顶棚上。吊杆选用通丝吊杆，吊筋间距控制在800mm范围内。
2 吊顶主龙骨安装及调平：主龙骨间距控制在800mm范围内。安装时采用与主龙骨配套的吊5 / 13 件与吊杆连接。吊顶主龙骨应平行于毛细管网栅的毛细管方向布置。
3 吊顶次龙骨安装：根据设计图纸要求，安装配套的次龙骨，间距控制在300mm范围内，次龙骨通过吊挂件吊挂在主龙骨上。次龙骨应垂直于毛细管网栅的毛细支管方向布置。
4 吊顶石膏板安装：对吊顶内的毛细管网栅与连接管、各专业管线等进行隐蔽工程验收，合格后进行吊顶石膏板安装。毛细管网栅伸出吊顶部位应按照设计做法要求做次龙骨加强。毛细管网栅伸出石膏板部位应按图5.2.5-1进行构造施工。
图5.2.5-1：毛细管网栅出吊顶石膏板部位
5.2.6毛细管网栅铺设及水压试验
1 自毛细管网栅伸出石膏板部位开始，沿封装好的纸面石膏板展开毛细管网栅，按设计图纸要求检查毛细管网栅安装部位尺寸，对顶面预留孔洞进行避让处理，临时采用木制三角托架支托。
2将毛细管网栅及安装部位的吊顶石膏板涂刷上胶粘剂。逐一调整毛细管网栅支管定位管卡条，用汽钉将毛细支管定位管卡条固定于纸面石膏板上。汽钉固定管卡条时，应保证管卡条平整贴附在纸面石膏板上，不得翘曲、起拱，使用汽钉应注意不得伤及毛细管。如图5.2.6-1所示。 6 / 13
图5.2.6-1：毛细管网栅铺设
3调整毛细支管位置及松紧度，保证毛细支管在定位管卡条中入位正确，松紧适度，平整贴附在纸面石膏板上，毛细支管安装不得相互交叉重叠。
4毛细管网栅定位固定后，采用自攻螺丝将直径为φ40mm的塑料卡盘（间距300mm），固定在相应的吊顶次龙骨上。自攻螺丝应穿透次龙骨，松紧适度，不应盘边翘曲，不得挤压毛细支管，不得与毛细支管定位管卡条重叠。
5 对灯位等预留孔洞节点处理：对于顶面预留的直径不大于150mm孔洞，应调整毛细支管间距避让，避让部位应增加管卡条保证定位准确和支管走向平顺。
6 毛细管网栅外观检验及水压试验：毛细管网栅定位固定完成后，再次进行毛细管网栅外观检验及水压试验，如图5.2.6-2所示。外观检查：毛细管网栅安装平整、牢固；毛细管网栅露点、控制探头安装节点正确；顶面灯孔、喷淋头孔等预留孔洞及线头部位，做临时封堵防护处理等项目，并做好记录。
图5.2.6-2：毛细管网外观检测
5.2.7毛细管网栅隐蔽抹灰施工
毛细管网栅安装完成且水压试验合格，外观检查合格后，进行毛细管网栅隐蔽抹灰施工，可7 / 13 以采用手工抹灰或机械喷浆抹灰，本工法主要介绍机械喷浆抹灰施工工艺,。
1毛细管网隐蔽抹灰施工流程，如图5.2.7-1所示。
弹测抹灰基线及标筋PFT喷浆机设备安装与调试机器喷涂摸压网格布面层找平
图5.2.7-1：施工工艺流程图
2弹测抹灰基线及标筋：弹测吊顶粉刷石膏抹灰完成面标高控制基线，设置抹灰标筋，标筋间距为1.5米左右，筋宽30～50毫米。
3 PFT喷浆机设备检查及调试：对PFT喷浆机设备检查、调试。确保PFT机器料仓内清洁无杂物；接通PFT机器电源、水源；开动机器，确保机器运转正常。
4机器喷涂：依据灰料调节水位高度，填加MP75粉料，打开喷嘴，调试料浆稠度，符合要求后，由顶棚一端开始，依次喷涂；喷枪嘴距离喷涂基面在15厘米至20厘米，喷枪速度保持均匀移动；通过移动速度及距离控制保证喷浆厚度。
5抹压网格布
用杠尺将首次喷涂的粉刷石膏刮平，用抹子搓毛后，在抹灰层初凝之前，绷紧网格布，用抹子压入抹灰层内，再次薄喷一层，完全覆盖网格布。
6 面层施工
采用刮杠找平，达到设计及规范标准要求。待面层凝固后，喷适量水再行批刮，使面层美观、光滑。
5.2.8毛细管网栅系统清洗、调试及试运行
1 空调水系统的干、支管系统试压、清洗与空调水系统的毛细管末端系统清洗试压先分区域进行。
2 空调水系统的毛细管末端的注水、清洗、排气分层、分区域进行。首先将本区域毛细管末端支管设置的排气跑风顶针拧开，用透明软管接好至排水点，保证排水通畅，然后打开本区域毛细管末端支管回水阀门，通过回水支管向毛细管栅注水、排气，直至放出的水清洁、干净、无气泡为止，关闭回水阀门和排气跑风，再打开本区域毛细管末端的供、回水阀门，稳压0.5h后重复上述步骤1～2 次，关闭本区域毛细管末端的供、回水阀门，本区域毛细管末端的注水、清洗、排气工作结束。
3空调水系统的干、支管系统循环运行48h-72h，管道气体排净，运行压力稳定后，按系统水力平衡调试技术要求，逐步开启各区域毛细管末端的供、回水阀门。
4调试和试运行应在竣工验收前由施工单位在建设单位配合下进行。为有效去除建筑物初期使用
2013年毛细管网技术
2013年毛细管网技术
毛细管网技术的先进性是由其结构特点、材料特点和使用特点三方面决定的。
（1）结构特点
毛细管网是由两根供回水主管和若干毛细管连接而成的集分水式结构，具有换热面积大、换热均匀、壁薄换热效果好、水力损失小的特点，决定了毛细管网采暖制冷的热效率都非常高，是一种高效的换热器。根据国家空调质检中心检测报告：样品在供水温度45℃，回水温度40℃，基准点温度20℃，ΔT=22.5℃时，单位面积散热量Qdr=240.88 W/m2，热效率几乎是传统地暖的2.5倍；样品在供水温度15℃，回水温度20℃，基准点温度26℃，ΔT=8. 5℃时，单位面积散热量Qdl=122.84W/m2。正因为毛细管网采暖制冷的效率都很高，决定了毛细管网能够有效利用低品位能源，打造高品质生活，实现节能和舒适效果，对国家节能、减排、降耗，提升建筑品质意义十分重大。这是毛细管网的核心价值之所在。
（2）材料特点
制作毛细管网的原料是PP-R、PE-RT等热塑性绿色环保材料，可热熔成型，同时具有耐高温、耐高压、耐腐蚀的特点，使用寿命长久，决定了毛细管网具有广泛的用途，是理想的高效换热器。
（3）使用特点
毛细管网以水为介质输送能量，厚度一般4.3mm，轻薄、柔软、荷载小，结构合理、性能优良，有多种方便灵活的安装形式，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合，安装在地面、顶棚或墙面，均匀散发能量，就像皮肤中的毛细血管调节体温一样，柔和地调节室内温度。毛细管网可以安装在墙体内腔，这种空气调节墙不需要任何风机动力，靠温差自动“呼吸”室内空气，促进室内空气循环，柔和安静无任何噪声，排除夏季室内余湿，也有调温和净化功能。这两类安装形式可以结合使用，还可以和新风换气系统结合起来，保证室内舒适的温度、湿度和高品质的空气质量，打造真正意义上的生态建筑。
文章编辑:佛山方圆三川不锈钢毛细管生产厂 官方网： huang
冬季工况下毛细管辐射空调系统的工程测试
第１１卷第３期 ２ ０ １ １年６月 捌垮 室调
ＲＥＦＲＩＧＥＲＡＴＩＯＮ ＡＮＤ ＡＩＲ—ＣＯＮＤＩＴＩＯＮＩＮＧ
冬季工况下毛细管辐射空调系统的工程测试＊
顾皓＂ 李永安 ’
”（山东省城乡设计规划研究院） （山东建筑大学）
摘要测试应用毛细管平面辐射系统供暖的单体别墅的室内温湿度、围护结构的内表面温度、热流以及 整楼的耗电情况。结果表明，在冬季应用该技术时，室内温度均匀且控制精度较高，毛细管系统从启动到稳 定所需时间较短，存在进一步降低电耗的可能性。 关键词 毛细管平面辐射空调系统；冬季工况；工程测试
Ｅｎｇｉｎｅｅｒｉｎｇ ｔｅｓｔ ｏｆ ｒａｄｉａｔｉｏｎ ａｉｒ－ｃｏｎｄｉｔｉｏｎｉｎｇ ｓｙｓｔｅｍ ｗｉｔｈ ｃａｐｉｌｌａｒｙ ｉｎ ｗｉｎｔｅｒ
Ｇｕ Ｈａｏ Ｌｉ Ｙｏｎｇａｎ２
’（Ｓｈａｎｄｏｎｇ Ｕｒｂａｎ ａｎｄ Ｒｕｒａｌ Ｐｌａｎｎｉｎｇ Ｄｅｓｉｇｎ Ｉｎｓｔｉｔｕｔｅ）
。’（Ｓｈａｎｄｏｎｇ Ｊｉａｎｚｈｕ Ｕｎｉｖｅｒｓｉｔｙ）
ＡＢＳＴＲＡＣＴ Ｔｅｓｔｓ ｔｈｅ ｉｎｄｏｏｒ ａｉｒ ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｈｕｍｉｄｉｔｙ，ｓｕｒｆａｃｅ ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｈｅａｔ
ｆｌｕｘ ｏｆ ｅｎｖｅｌｏｐｅ ａｎｄ ｅｌｅｃｔｒｉｃｉｔｙ ｃｏｎｓｕｍｐｔｉｏｎ ｏｆ ｔｈｅ ｈｏｌｅ ｂｕｉｌｄｉｎｇ．Ｔｈｅ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅ ｔｈａｔ
ｔｈｅ ｉｎｄｏｏｒ ａｉｒ ｔｅｍｐｅｒａｔｕｒｅ ｃａｎ ｂｅ ｃｏｎｔｒｏｌｌｅｄ ｗｉｔｈ ｄｅｓｉｒａｂｌｅ ｐｒｅｃｉｓｉｏｎ ｂｙ ｃａｐｉｌｌａｒｙ ｓｙｓｔｅｍ，
ｔｈｅ ｓｔａｒｔｕｐ ｐｅｒｉｏｄ ｉｓ ｓｈｏｒｔ ａｎｄ ｅｎｅｒｇｙ－ｓａｖｉｎｇ ｐｏｔｅｎｔｉａｌ ｉｓ ｓｔｉｌｌ ｅｘｉｓｔ．
ＫＥＹ ＷＯＲＤＳ ｃａｐｉｌｌａｒｙ ｒａｄｉａｔｉｏｎ ａｉｒ—ｃｏｎｄｉｔｉｏｎｉｎｇ ｓｙｓｔｅｍ；ｗｉｎｔｅｒ ｃｏｎｄｉｔｉｏｎ；ｅｎｇｉｎｅｅｒｉｎｇ

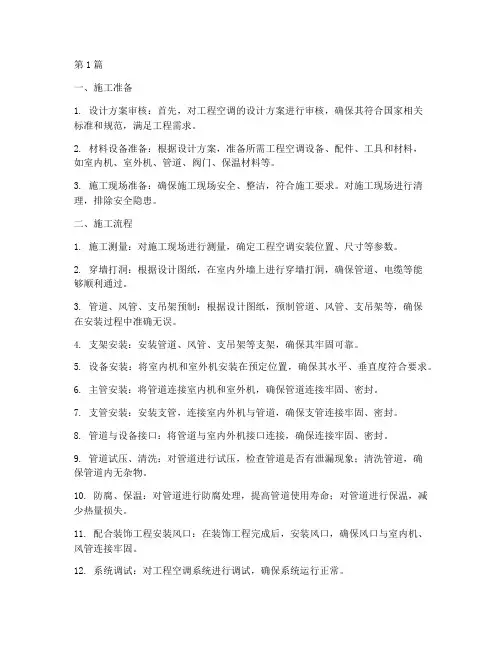

工程空调安装施工流程(3篇)
第1篇
一、施工准备
1. 设计方案审核：首先，对工程空调的设计方案进行审核，确保其符合国家相关标准和规范，满足工程需求。
2. 材料设备准备：根据设计方案，准备所需工程空调设备、配件、工具和材料，如室内机、室外机、管道、阀门、保温材料等。
3. 施工现场准备：确保施工现场安全、整洁，符合施工要求。对施工现场进行清理，排除安全隐患。
二、施工流程
1. 施工测量：对施工现场进行测量，确定工程空调安装位置、尺寸等参数。
2. 穿墙打洞：根据设计图纸，在室内外墙上进行穿墙打洞，确保管道、电缆等能够顺利通过。
3. 管道、风管、支吊架预制：根据设计图纸，预制管道、风管、支吊架等，确保在安装过程中准确无误。
4. 支架安装：安装管道、风管、支吊架等支架，确保其牢固可靠。
5. 设备安装：将室内机和室外机安装在预定位置，确保其水平、垂直度符合要求。
6. 主管安装：将管道连接室内机和室外机，确保管道连接牢固、密封。
7. 支管安装：安装支管，连接室内外机与管道，确保支管连接牢固、密封。
8. 管道与设备接口：将管道与室内外机接口连接，确保连接牢固、密封。
9. 管道试压、清洗：对管道进行试压，检查管道是否有泄漏现象；清洗管道，确保管道内无杂物。
10. 防腐、保温：对管道进行防腐处理，提高管道使用寿命；对管道进行保温，减少热量损失。
11. 配合装饰工程安装风口：在装饰工程完成后，安装风口，确保风口与室内机、风管连接牢固。
12. 系统调试：对工程空调系统进行调试，确保系统运行正常。 13. 系统运行：工程空调系统调试合格后，进行系统运行，检查系统运行状况。
三、施工注意事项
1. 严格按照设计图纸进行施工，确保工程空调安装质量。
2. 注意施工安全，遵守施工现场安全管理规定。
3. 确保管道连接牢固、密封，防止泄漏。
4. 在施工过程中，对设备、管道进行保护，避免损坏。
5. 施工完成后，对工程空调系统进行验收，确保系统运行正常。
解决毛细管网结露问题的方法
解决毛细管网结露问题的方法
解决毛细管网结露问题的方法
在夏季使用毛细管网空调时要注意毛细管网在制冷时的揭露问题，往往结露问题的解决方法是毛细管网空调设计的最重要环节，如果解决不好揭露问题埋藏在地面、房顶和墙壁的毛细管网会因结露而腐蚀墙壁和地板，并且还会滋生细菌。采取正确的毛细管网防揭露方法尤为重要。
新风除湿：在新风换气时，利用冷凝原理将湿空气处理到低于目标含湿量的状态，送入室内，保证了室内的空气湿度在设定范围内，既保证了舒适湿度，又要保证露点温度不升高，不结露。此种形式的除湿效果明显，能有效的保证空气的质量，但是需要24小时开机比较耗能。
小型除湿机（室内除湿机）：采用除湿机、小型冷凝机将室内的空气进行循环除湿，使多余的湿度在机器内部结露，来保证室内的湿度，该小型除湿系统灵活，节约能源，但是只能在相对的空间内除湿，不能保证空气中的含氧量和空气质量等。
管网空调墙（重力循环柜除湿）：将毛细管网模块内置在墙体里，上下都留有通风口，采用7°冷水进行循环，此时由于空气密度不均形成重力开始产生空气流，不断的把空气中的湿度凝结在管壁上，不仅能对空气进行除湿而且还能参与制冷工作，是一种非常节能的除湿方式，能减少新风系统的除湿负荷。
此外毛细管网系统进水采用高于露点温度水进行循环，并且安装除湿制冷模块。在每个房间设露点保护温湿度控制器，温度控制器与分集水器上各路电动执行器连接，当系统检查到凝露危险时，自动关闭水路，系统停止运行防止凝露发生。毛细管网辐射供冷需采取合理有效的独立除湿方式，可保证室内露点温度始终低于辐射面层的温度，不致结露。
毛细管网平面辐射空调的结露问题与自动控制系统问题
发布时间:
点击数: 1879
1、结露现象。本身不具备除湿功能，潮湿季节空调房间结露现象严重。因此辐射体表面的温度不能低于室内工况下的露点温度，即必须在干工况下工作。因此，毛细管网承担的热、湿负荷有限，无法满足多数冷热负荷较大建筑的需要，特别是无法保证在高温环境下的空调效果，必须配以新风处理体统并将新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足。若新风量不足，除湿量达不到要求，房间夏季结露问题难以解决。

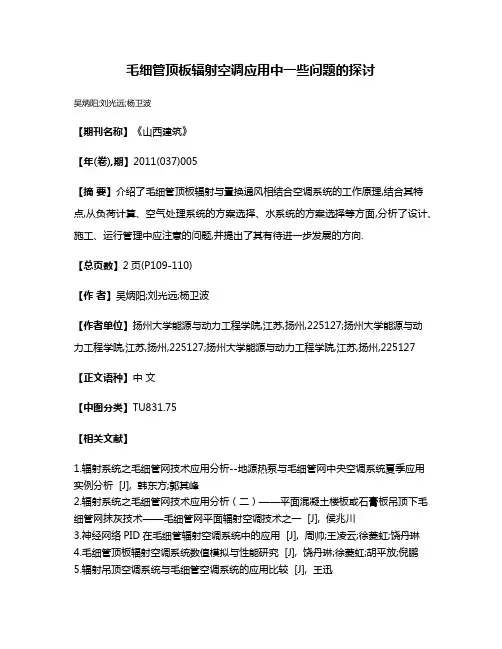

毛细管顶板辐射空调应用中一些问题的探讨
毛细管顶板辐射空调应用中一些问题的探讨
吴炳阳;刘光远;杨卫波
【期刊名称】《山西建筑》
【年(卷),期】2011(037)005
【摘 要】介绍了毛细管顶板辐射与置换通风相结合空调系统的工作原理,结合其特点,从负荷计算、空气处理系统的方案选择、水系统的方案选择等方面,分析了设计、施工、运行管理中应注意的问题,并提出了其有待进一步发展的方向.
【总页数】2页(P109-110)
【作 者】吴炳阳;刘光远;杨卫波
【作者单位】扬州大学能源与动力工程学院,江苏,扬州,225127;扬州大学能源与动力工程学院,江苏,扬州,225127;扬州大学能源与动力工程学院,江苏,扬州,225127
【正文语种】中 文
【中图分类】TU831.75
【相关文献】
1.辐射系统之毛细管网技术应用分析--地源热泵与毛细管网中央空调系统夏季应用实例分析 [J], 韩东方;郭其峰
2.辐射系统之毛细管网技术应用分析（二）——平面混凝土楼板或石膏板吊顶下毛细管网抹灰技术——毛细管网平面辐射空调技术之一 [J], 侯兆川
3.神经网络PID在毛细管辐射空调系统中的应用 [J], 周帅;王凌云;徐菱虹;饶丹琳
4.毛细管顶板辐射空调系统数值模拟与性能研究 [J], 饶丹琳;徐菱虹;胡平放;倪鹏
5.辐射吊顶空调系统与毛细管空调系统的应用比较 [J], 王迅 因版权原因，仅展示原文概要，查看原文内容请购买

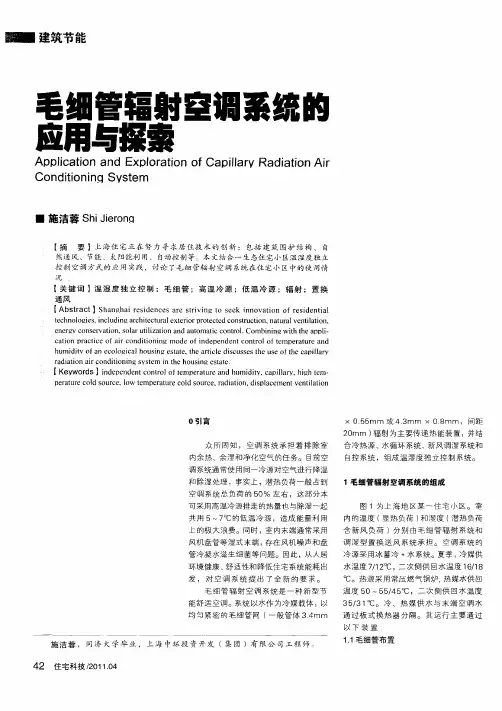

毛细管辐射空调系统的应用与探索
