辐射式空调系统
辐射空调是什么意思
随着人民生活水平的提高，对室内环境的要求也随之提高，而普通的空调新风地暖系统已不能满足追求完美生活品质的人对极致健康舒适的室内环境的要求，辐射空调系统应运而生。
辐射空调系统其实是一个新的品类，学术名称：温度湿度独立控制系统，当然它也有许多的营销名字，比如：三恒系统（恒温恒湿恒氧）、四恒系统（恒温恒湿恒氧恒静）、五恒系统（恒温恒湿恒氧恒静恒洁）……恒系统、毛细管空调系统、地暖顶冷新风除湿智能一体化系统等，到底应该怎么叫，目前只有联盟通用叫法：辐射空调系统，可能也不是最终的名字。
那么什么是辐射空调系统？辐射空调系统通常是在围护结构的内表面铺设毛细管或者辐射板，通过水路循环来降低或者升高围护结构内表面的温度，形成冷热辐射面，利用冷热辐射面与人体、家具及其与物体的表面进行热交换的系统。
辐射空调一般由冷热源主机系统、输配系统、除湿新风系统、智能控制系统组成，以全年365天为一个整体，以人的健康舒适为设计目标，一套系统解决制冷、制热、新风、净化、加湿、除湿、生活冷热水、室内环境监测、设备运行监测、智能化控制的功能，恒温、恒湿、恒氧，无风、无形、无声。
是目前为止
最理想的室内健康舒适环境解决方案，是全球顶级豪宅的选配，当然，这套系统对服务商提出很高的要求，从设计、施工、调试均是一个高技术的存在。
安装完毕，即可忘记是这套系统的设计理念，极致健康舒适环境是这套系统的追求，当然也是对生活有极致追求的成功者。
浙江梅萨纳能源科技有限公司是一家专注于“三恒”系统的研究、开发、生产及销售的高科技企业，总部及研发基地设立于美丽的人间天堂——杭州，并在全国各地设有分支机构。
梅萨纳以“有机公馆”为使命，以科技的力量改变动态的自然、污染的环境，让您拥有自己的一片天——定制的室内微气候。
毛细管辐射空调系统介绍
毛细管网辐射空调系统一、毛细管网空调系统介绍毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。
各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。
各实验空间的流量利用流量计、流量平衡阀进行调节。
露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。
系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。
由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。
二、毛细管网地板采暖系统特点1)高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。
2)安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。
A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。
B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。
铺装毛细管网的房间不受这些条件限制。
3)节能效果好普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般28℃-32℃,比普通地暖节能30%以上，节能显著。
特别适合同热泵配合使用，达到更节能的效果。
4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。
辐射供冷空调系统研究进展
辐射供冷空调系统研究进展1. 概述- 辐射供冷空调系统的定义和优势- 研究辐射供冷空调系统的背景和意义2. 辐射供冷系统的设计与组成- 辐射供冷系统的工作原理- 系统组成及构造，包括辐射供冷面板、水路、换热器等设备3. 辐射供冷系统性能分析与优化- 辐射供冷系统冷负荷的计算和评估方法- 系统性能参数的分析与优化，包括流量、压降、热交换效率等4. 辐射供冷系统的应用及发展趋势- 辐射供冷系统在建筑节能领域的应用案例介绍- 辐射供冷系统未来的发展方向和趋势5. 结论- 辐射供冷系统的优势和应用前景- 辐射供冷系统在节能减排和建筑舒适度提高方面的作用- 辐射供冷系统研究存在的问题和未来发展的建议Chapter 1: 概述随着全球经济和人口的增长，能源消耗量也在持续增加。
建筑行业是能源消耗量最大的领域之一，而空调系统是建筑中最大的能源消耗者之一。
传统的空调系统通常使用冷水机组和空气处理系统来实现空调效果，这样的系统存在能源消耗高、对环境污染高的缺点，因此迫切需要新型节能环保的空调系统。
辐射供冷空调系统由于其优异的性能和环保特性而备受关注。
辐射供冷空调系统是一种利用水循环产生冷辐射的供冷系统。
该系统使用特殊的面板产生冷辐射，通过阀门和管道控制水的流动，使冷水循环在面板内，产生负载调节能耗，并最终实现室内舒适的效果。
相比于传统的空调系统，辐射供冷空调系统具有以下优点：1. 能耗低：由于使用水循环产生冷辐射，辐射供冷系统的能耗相比传统空调系统要低很多。
2. 环保：和传统空调系统相比，辐射供冷空调系统中不需要使用任何制冷剂，从而避免了环境污染。
3. 舒适度高：辐射供冷系统产生的冷辐射更加均匀，可以减少不同位置的温度梯度，提高室内空气质量，从而提高人们的舒适度。
4. 维护成本低：相比于传统的空调系统，辐射供冷系统的维护成本要低很多，因为没有制冷系统，也没有制冷剂。
5. 安装灵活：辐射供冷系统的面板可以根据建筑的具体情况进行定制，从而减少了安装时的麻烦。
辐射式空调系统
辐射式空调系统
辐射式空调系统是一种新型的空调系统，其工作原理是通过辐射热量来调节室内温度和湿度。
辐射式空调系统主要通过辐射面板来散发热量，从而实现室内空气的调节。
辐射面板通常是由铝材或铜管制成，通过电加热或水循环方式进行加热。
当辐射面板加热后，会发出远红外线辐射，在空气中遇到物体时会被吸收。
这样，室内的物体和人体接收到辐射热量后就会感到温暖，从而提高室内的温度。
辐射式空调系统与传统空调系统相比，具有以下一些优势：
1. 温热均匀：辐射式空调系统可以提供均匀的温暖，不会出现传统空调系统中冷热不均匀的情况。
2. 节能环保：辐射式空调系统可以减少能源的消耗，通过辐射热量直接作用于人体和物体，不会产生空气对流，从而减少能源的浪费。
同时，辐射式空调系统的热源可以是可再生能源，如地热或太阳能，减少对环境的影响。
3. 舒适性高：辐射式空调系统可以提供舒适的室内温度和湿度，不会造成室内空气干燥或湿润的问题。
4. 适用性广：辐射式空调系统可以适用于各种建筑类型，包括住宅、商业建筑、办公楼等。
尽管辐射式空调系统具有诸多优势，但其建设和维护成本较高，
需要进行专门的设计和安装。
此外，辐射式空调系统在调节室内温度上相对传统空调系统更为缓慢，需要较长的时间来达到所需温度。
因此，在选择适合自己的空调系统时，需要综合考虑各种因素。
维瓦尔第辐射空调
维瓦尔第辐射空调
维瓦尔第辐射空调是由意大利公司维瓦尔第（Vivaldi）生产的一种空调系统。
它是一种新型的空调技术，使用辐射热能的原理来达到冷却和加热的效果。
维瓦尔第辐射空调主要通过辐射能量来实现空调效果，而不是通过传统的冷风或热风循环。
它采用了先进的红外线辐射技术，通过高效的辐射效果来快速、均匀地调节空气温度。
这种辐射热能可以减少传统空调中的冷风对人体的刺激，提供更加舒适的温度感受。
维瓦尔第辐射空调具有高效节能的特点，它可以更精确地控制室内温度，减少能源的消耗。
同时，由于无需通过冷风或热风循环，它也可以减少噪音和空气对流引起的灰尘扬起。
另外，维瓦尔第辐射空调还具有灵活性和易安装的特点。
它可以根据需要进行加热和冷却的调节，适用于各种室内环境。
安装也相对简单，可以根据实际需求进行定制。
总的来说，维瓦尔第辐射空调是一种创新的空调技术，通过辐射热能来实现空调效果，具有高效节能、舒适静音和灵活易安装等优点。
它在提供室内舒适环境的同时，也减少了对环境和人体的不良影响。

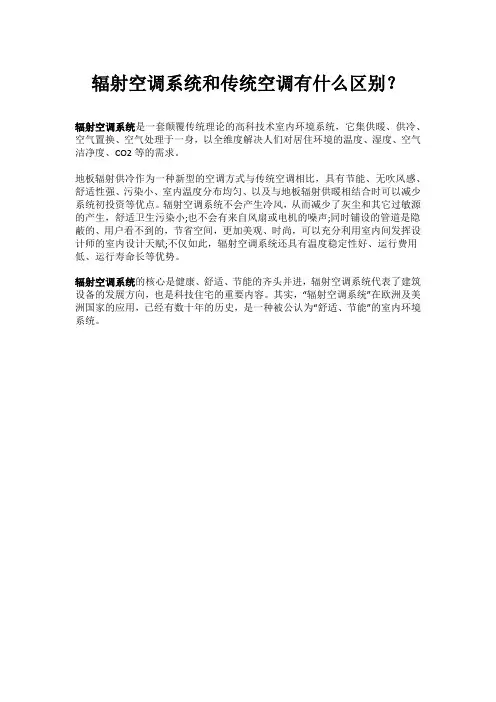

辐射空调系统和传统空调有什么区别？
辐射空调系统和传统空调有什么区别？
辐射空调系统是一套颠覆传统理论的高科技术室内环境系统，它集供暖、供冷、空气置换、空气处理于一身，以全维度解决人们对居住环境的温度、湿度、空气洁净度、CO2等的需求。
地板辐射供冷作为一种新型的空调方式与传统空调相比，具有节能、无吹风感、舒适性强、污染小、室内温度分布均匀、以及与地板辐射供暖相结合时可以减少系统初投资等优点。
辐射空调系统不会产生冷风，从而减少了灰尘和其它过敏源的产生，舒适卫生污染小;也不会有来自风扇或电机的噪声;同时铺设的管道是隐蔽的、用户看不到的，节省空间，更加美观、时尚，可以充分利用室内间发挥设计师的室内设计天赋;不仅如此，辐射空调系统还具有温度稳定性好、运行费用低、运行寿命长等优势。
辐射空调系统的核心是健康、舒适、节能的齐头并进，辐射空调系统代表了建筑设备的发展方向，也是科技住宅的重要内容。
其实，“辐射空调系统”在欧洲及美洲国家的应用，已经有数十年的历史，是一种被公认为“舒适、节能”的室内环境系统。
辐射空调与传统空调比较
冷辐射式空调系统与普通对流式空调系统能耗比较1．空调系统使用时间以珠江三角洲地区为例，通常中央空调系统供冷使用时间为10个月（2月15日～12月15日），采暖时间大约2个月（12月的15～2月15日），过度季节只开启新风机和部分室内空调排风设备运行，寒冷的采暖季节室内空调系统供热水开启空调系统，每周按照7天工作来计算。
在空调供冷的10 个月中由于室外气候条件的变化影响，每个月的空调开启时间系数也不相同，详见附表3。
在空调系统的供冷周期内，由于每天的不同时段室外温度、湿度、日照影响及建筑物朝向影响，在上班的时段不同的时间空调消耗了能量也不相同，不同时间的空调负荷系数参考附表1。
附表1每天空调开启时段负载系数566.70日耗电（kwh)1068.552．空调系统设备装机容量空调系统耗电设备比较多，主要包括冷水机组、水泵、冷却塔、室内空调末端设备如：风机盘管电机、新风机组、及空调控制系统等。
以现有改造空调面积1200平方米（建築面積）为例，空调系统配置的设备功率见附表2：附表2空调设备耗电装机配置说明：设备的的电装机容量供参考，厂家及形式不同装机容量会有差异3．空调系统耗电分析按照以上运行情况对本项目采用两种不同方案时产生的电力消耗比较如下：附表3空调系统能耗主要集中在空调制冷主机电机及附属设备耗电，表中已经考虑了各种设备综合功率因数cosφ的影响，仅从表面数据来看，1200平方米面积年节省电力约136，500kwh，较普通中央空调相比大约节省了47%，这是考虑了每周7天工作日，且晩上下班後不开空调的情况，如果该办公楼存在有加班的情况，随着的开机时间的加长，节省电力数量也会相应增加。
考虑实际空调系统能耗与系统的管理水平、设备的老化程度有很大关系。
表中数据仅为客观对两种方案全新设备系统情况下进行的比较，数据供参考。
4．空调系统维护保养费用分析随着空调系统使用年限的增加，系统的设备老化，系统的维修费用会大幅增加，但由于辐射空调系统室内仅有较少的转动部件，室内维修工作会大幅度减少，维修费用也会相应的减少。
顶板辐射空调热舒适性研究
顶板辐射空调热舒适性研究一、引言顶板辐射空调是指以热辐射为主、热对流为辅的冷暖系统，它主要是以辐射板末端为主要构成部件，辅之以新风系统、主控系统、热泵系统等，能够全面解决室内环境的温度、湿度、洁净度、安静度、含氧量、生活用水等方面的需求，防止夏季产生结露，亦可有效降低建筑能耗的高端舒适家居系统。
图1.1冷梁型金属辐射吊顶系统立面图及平面图二、顶板辐射空调系统概述（一）工作原理制冷时，冷媒水流经辐射吊顶板，辐射板的表面温度降低，板表面温度低于室温，达到制冷效果。
热量通过辐射从高能级的物体直接传给低能级的物体。
辐射效果使得体感温度比实际温度低约2℃。
在供热模式中，热水在辐射吊顶板内循环流动，吊顶板将热量辐射到室内。
辐射的热量不仅加热了室内物体，也将建筑结构加热。
夏季，辐射吊顶板的供/回水温度为16/19℃，冬季为35/32℃。
图2.1冷吊顶冷量传递示意图（二）设计特点1.无风感，无气流感，舒适性高经过实践表明，辐射是舒适性很高的传热方式。
而毛细管网平面辐射式空调末端系统60%的冷量和热量都是通过辐射的方式进行的，无风感，无气流感，因而较其他末端形式舒适度比较高。
2.无噪音，最为安静的采暖冷制冷系统与传统的风机盘管相比（风机盘管存在电机、风机等室内运作部件，因此会产生35~45dB左右的噪音），毛细管网平面辐射式空调系统没有室内运动部件，不会产生任何室内噪音，是最为安静的空调系统。
3.无冷凝水盘，杜绝细菌滋生源毛细管网埋设在吊顶内，主要靠辐射传热给建筑物供冷或供热，与风机盘管相比没有凝结水系统，不会发生排水不畅，造成滴水等现象。
也不存在传统的风机盘管滴水盘中滋生细菌，影响室内卫生条件的现象。
4.无多余能耗，节能达30%以上通常毛细管网系统的夏季供水温度为16度，冬季的供水温度为28-32度，相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度，可节省能源30%以上。
5.较强的蓄冷蓄热能力在系统关闭或停电等状态下的较长时间内温度都不会升高（夏季）或降低（冬季）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谢谢！
辐射空调的传热机理
辐射空调系统中室内有三种传热方式以辐射 和对流传热为主。辐射传热占总传热方式的 50%左右。
辐射供冷（暖）末端设备
吊顶式
辐射供冷（暖）末端设备
地板式 地板式
毛细管辐射空调系统
毛细管辐射空调是一种承载水媒，由超薄弹性的细 管冷、热辐射为主要传递热能装置，结合冷热源、 水循环系统、新风调湿等系统的一种舒适、节能、 高效的空调系统。（夏季16/18° 冬季28/32°）
辐射供冷（暖）的末端设备
墙体式
优点
辐射采暖制冷 高舒适度 热湿独立处理 高效节能 清洁卫生
难题
结露问题 无新风 水质要求较为严格 受限性
毛细管网 辐射空调系统
安装方便 布置灵活 节省空间 隐形空调 使用寿命长 适用多种热源
特点分析
湿度处理不均匀 新技术 初期投资较高
辐射空调系统的优势
没有常规空调方式的风机 噪声和强吹风，柔和安静， 健康卫生 防止空调病产生
有效利用低品位能源： 冬 季 用 热 温 度 仅 30~40℃，可以有效利 用太阳能、地热能、 废热等廉价热源；夏 季用冷温度仅15~20℃， 可以有效利用土壤、 地表水、直接蒸发等 自然冷源或冷却方式。
同等舒适度条件下可 以降低冬季采暖温度 2~3 ℃，提高夏季空 调温度1~2℃
节能 70% 以上
辐射空调系统
xxxxxxxxxx
xx
目录
1辐射供暖（冷）定义 2辐射空调传热机理 3末端设备（主要讲毛细管式） 4辐射空调特点分析（能耗对比） 5总结
辐射供暖（供冷）定义
定义：辐射供暖（冷）是指提升（降低）围 护结构内表面中一个或多个表面的温度，形 成热（冷）辐射面，依靠辐射面与人体，家 具及围护结构其余表面的辐射热交换进行供 暖（降温）的技术方法。 由于辐射供冷系统中辐射传热所占份额在50% 以上，当采用辐射供冷时室内作用温度可比 传统空调系统降低 1~2℃。辐射供冷具有节 能、舒适性强、污染性小等优点。
人体始终向外散热以保持 37℃左右体温平衡，而 55%以上的散热以辐射方 式实现。夏天室内表面温 度降低，人体对外辐射散 热增多，感觉凉爽；冬季 室内表面温度增高，人体 对外辐射散热减少，感觉 温暖。
毛细管网辐射 高舒适原理
室内温度更均匀，避免了 常规空调或采暖局部过冷 过热
节能
节能50~70%
节能5~10%
不用风机，节省风机 能耗
节能15~20%
对比常规空调
辐射空调将室内空气品质与热环 境分开考虑。空调通风系统保证室内 的空气品质 ，辐射空调系统维持室内 的热环境。 空调新风系统
{
辐射空调系统
温湿度独立控制空调系统
毛细管网 换热器
毛细管网冷、热辐射+置换新风空调
总结
辐射式空调是一种隐形的空调系 统，可铺设在顶面、墙面以及地面。 主要以辐射方式传热改变室内温度， 高效节能、无噪音、无风感、冷热 均匀。是目前最高端的采暖制冷技 术之一，代表未来空调发展方向。
