机场电磁环境保护区1
菏泽牡丹机场电磁环境保护管理规定
菏泽牡丹机场电磁环境保护管理规定随着菏泽牡丹机场建设落成，机场无线电通信导航设施设备相继开放使用，为防止由于建筑物破坏导航台电磁环境，从而影响导航设备正常运行，菏泽牡丹机场依据有关技术要求，制定了菏泽牡丹机场电磁环境保护规定，划定了机场航空无线电设备电磁环境保护区域。
一、菏泽牡丹机场电磁环境保护区域（一）依据下列规定和标准划定：1、《航空无线电导航台站电磁环境要求》（GB 6364－2013）；2、《航空无线电导航台和空中交通管制雷达站设置场地规范》（MH/T4003-1996）；3、《VHF/UHF航空无线电通信台站电磁环境要求》（GJBZ20093-92）；4、《对空情报雷达站电磁环境防护要求》（GB 13618-92）；5、《地球站电磁环境保护要求》（GB 13615-92）；6、《民用航空使用空域办法》（CCAR-71TM）；7、《民用机场电磁环境保护区域划定规范与保护要求》（AC-118-TM-2011-01）；8、其它有关规定和标准。
（二）菏泽牡丹机场电磁环境保护区域菏泽牡丹机场电磁环境保护区域由设置在机场总体规划区域内的民用航空无线电台（站）电磁环境保护区域和机场飞行区电磁环境保护区域两部分组成：1、设置在机场总体规划区域内的民用航空无线电台（站）电磁环境保护区域包括：（1）机场跑道所占用的矩形范围。
长度是从跑道中心线的中点到跑道北端延长线2115米和从跑道中心线的中点到跑道南端延长线2850米的距离。
宽度1000米，即以跑道中心线及其两端延长线的近距导航台为基准，分别向两侧延伸500米。
（2）机场规划用地范围。
即菏泽牡丹机场已经征用的土地范围。
（3）全向信标台电磁环境保护区域。
2、机场飞行区电磁环境保护区域机场飞行区电磁环境保护区域，是指影响民用航空器运行安全的机场电磁环境区域，即在菏泽牡丹机场管制地带内从地表面向上的空间范围。
菏泽牡丹机场飞行区电磁环境保护区域水平边界，是以跑道两端入口为圆心、10千米为半径的弧和与两条弧线相切的跑道的平行线围成的区域，示意图如下：图1 菏泽牡丹机场飞行区电磁环境保护区域水平边界示意图二、航空无线电导航台站电磁环境要求设置在菏泽牡丹机场航空无线电台（站）电磁环境保护区域内的导航台站有：全向信标/测距台、航向信标台、下滑信标/测距台。
关于加强绵阳南郊机场净空及电磁环境保护的通告
关于加强绵阳南郊机场净空及电磁环境保护的通告为维护绵阳南郊机场净空保护区域飞行安全，根据《中华人民共和国民用航空法》《通用航空飞行管制条例》《民用机场管理条例》《中华人民共和国飞行基本规则》《四川省民用机场净空及电磁环境保护条例》等规定，现就加强绵阳南郊机场净空及电磁环境保护有关事项通告：一、净空保护区域及保护要求（一）净空保护区域范围。
绵阳南郊机场净空区域包括机场跑道中心线两端延伸各20公里、两侧距离各15公里以内的区域。
主要包括主城区所有区域（涪城区、游仙区、高新区、经开区、科创区、科学城、仙海区等）和安州区界牌镇、花荄镇、兴仁乡，江油市方水镇、九岭镇、龙凤镇，三台县永明镇、立新镇、黎曙镇、芦溪镇、新鲁镇、花园镇、金石镇、中太镇、建设镇等乡镇。
（二）净空保护区域保护要求。
禁止在机场净空保护区内从事下列活动：1.未经许可施放无人驾驶航空器（无人机），进行航空模型、飞艇、滑翔机、滑翔伞、动力伞等飞行活动；2.修建超过机场净空障碍物限制高度的建筑物、构筑物或者其他设施；3.排放大量烟雾、粉尘、火焰、废气等影响飞行安全的物质，修建可能向空中排放大量烟雾、粉尘、火焰、废气而影响飞行安全的建筑物或者设施；4.修建靶场、强烈爆炸物仓库等影响飞行安全的建筑物或者设施；5.设置影响机场目视助航设施使用或者飞行员视线的灯光、标志或物体；6.种植影响飞行安全或者影响机场助航设施使用的植物；7.放飞影响飞行安全的鸽子等鸟类，升放无人驾驶的自由气球、系留气球、孔明灯、风筝等升空物体；8.燃放烟花、焰火，焚烧农作物秸秆、垃圾，排放大量影响飞行安全的物质；9.在机场及其场外专用设施围界外5米范围内，搭建建筑物、种植树木或者从事挖掘、堆积物体等影响机场运行安全的活动；10.其他影响机场净空保护的行为。
确需在民用机场净空保护区域内施放无人机、系留气球等升空物的单位和个人，应当提前10个工作日向绵阳机场（集团）有限公司出书面申请。

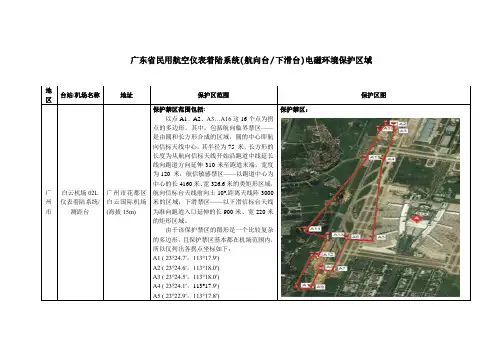

民用航空仪表着陆系统电磁环境保护区区域(范例)
广东省民用航空仪表着陆系统(航向台/下滑台)电磁环境保护区域保护禁区：个点为拐——是由圆和长方形合成的区域，圆的中心即航长方形的长度为从航向信标天线开始沿跑道中线延长米至跑道末端，宽度以跑道中心为米的类矩形区域，3000以下滑信标台天线米由于该保护禁区的图形是一个比较复杂且保护禁区基本都在机场范围内，保护限制区：和点千米为半径的弧和与两条弧线、在京珠高米，千米的石马村南侧，在广清高速西点在白云机场西跑点在白云机场西跑道南侧保护禁区：个点为拐——是由圆和长方形合成的区域，圆的中心即航长方形的长度为从航向信标天线开始沿跑道中线延长米至跑道末端，宽度以跑道中心为米的类矩形区域，3000以下滑信标台天线米由于该保护禁区的图形是一个比较复杂且保护禁区基本都在机场范围内，保护限制区：和点千米为半径的弧和与两条弧线、在京珠高米，千米的石马村南侧，在广清高速西点在白云机场西跑点在白云机场西跑道南侧保护禁区：个点为拐——是由圆和长方形合成的区域，圆的中心即航长方形的长度为从航向信标天线开始沿跑道中线延长米至跑道末端，宽度以跑道中心为米的类矩形区域，3000以下滑信标台天线米由于该保护禁区的图形是一个比较复杂且保护禁区基本都在机场范围内，和点千米为半径的弧和与两条弧线相切的跑道的平行线围成的区域，即由点在京珠高在良沙二路在清湖威荣大在广东第二师范学院花都校区N`点在白保护限制区：保护禁区：个点为拐——是由圆和长方形合成的区域，圆的中心即航长方形的长度为从航向信标天线开始沿跑道中线延长米至跑道末端，宽度以跑道中心为米的类矩形区域，3000以下滑信标台天线米由于该保护禁区的图形是一个比较复杂且保护禁区基本都在机场范围内，和点千米为半径的弧和与两条弧线相切的跑道的平行线围成的区域，即由点在京珠高在良沙二路在清湖威荣大在广东第二师范学院花都校区N`点在白保护限制区：。
机场电磁环境管理制度
机场电磁环境管理制度一、范围通信导航室根据民航规章、规范性文件和技术标准的相关要求，明确机场净空保护区域管理范围。
机场电磁环境保护区域包括设置在机场总体规划区域内的民用航空无线电台（站）和机场飞行区电磁环境保护区域两部分组成。
二、管理依据《中华人民共和国民用航空法》《民用机场管理条例》《中华人民共和国无线电管理条例》《中国民用航空无线电管理规定》《民用机场使用许可规定》《民用航空安全信息管理规定》《民用机场运行安全管理规定》《民用机场飞行区技术标准》《民用机场电磁环境保护区域划定规范与保护要求》《航空无线电导航台站电磁环境要求》《VHF、UHF航空无线电通信台站电磁环境要求》《仪表着陆系统（I1.S）技术要求》《甚高频全向信标（VOR）技术要求》《测距仪（DME）技术要求》《XX省无线电管理条例》《XX省民用机场净空和民用航空电磁环境保护规定》《运输机场净空区域内建设项目净空审核管理办法》三、目的制定建立电磁环境管理制度和电磁环境保护区域的巡视检查制度，明确通信导航室与XX省无线电管理委员会办公室管理处的定期协调机制和报告程序。
通过上述制度和管理程序的落实，确保机场电磁环境、民用航空无线电台站正常和维护民用航空无线电波秩序。
四、安全责任制组织机构通信导航室成立电磁环境管理负责小组，负责电磁环境管理具体组织实施。
职责建立机场电磁环境保护区巡检制度，发现有影响航空电磁环境的行为，立即报告民航XX监管局及XX省无线电管理委员会办公室管理处。
发现机场电磁环境保护区域内民用航空无线电台（站）频率受到干扰时，立即报告安全管理部，无法消除的，立即通报XX省无线电管理委员会办公室管理处。
通信导航室严格落实安全监督检查机制，负责机场总体规划区域内的民用航空无线电台（站）和机场飞行区电磁环境保护区域的巡视监督检查工作。
配合XX省无线电管理委员会办公室管理处及XX机场公安局负责电磁环境保护突发事件的处置。
五、协调机制通信导航室与XX省无线电管理委员会办公室管理处召开协调会每年不少于1次，会议内容形成正式文件下发。
机场电磁环境保护区
敏感区内巡场路车辆行驶受限
前方进入导航 设备保护区， 航班运行期间， 任何车辆不得 进入两侧土质 区。巡场道路 只ቤተ መጻሕፍቲ ባይዱ小型车辆 通过，B型及 B型以上大型 车辆进入需请 示塔台，电话 88798879。
感谢各单位对航务管理 部工作的大力支持
2015年7月
• “B区”：距下滑信标天线前方600米B区范围以内不应有 铁路、公路、机场专用环场路、建筑物（航向信标台机房 除外）、高压输电线、堤坝、树林、山丘等障碍物存在， 航向信标台机房总高度和600米以外的障碍物高度不能超 过跑道端净空限制要求。
06号跑道敏感区（跑道西南方向）
24号跑道敏感区（跑道东北方向）
影响终端区航向信号的环境因素
Ⅰ类性能运行的航向敏感区
航向台敏感区对运行的要求
• 未经许可的航空器和车辆不应进入敏感区。敏感区应当设 置灯光或标志标识。
• 跑道等待位置应位于敏感区外。
影响终端区下滑信号的环境因素
民航标准下滑信标场地要求
Ⅰ类性能运行的下滑敏感区
下滑台敏感区对运行的要求
• “A区”：不应有道路、机场专用环场路等任何障碍物存 在，不应种植农作物，杂草的高度不超过0.3米，纵向坡 度与跑道坡度相同，横向坡度不大于±1%，并平整到±4 厘米的高差范围内。在该区内，不应停放车辆、机械和航 空器，不应有地面交通活动。通过A区的电力线缆和通信 线缆应埋入地下。
长春龙嘉国际机场电磁环境保障区
航务管理部 2005年7月
利用电磁波的特性实现精密着陆导航
影响导航精度的因素
精密引导
导航设备的升级换代
场地的平整 电磁环境的保护
安装、维护、飞行校验
临界区和敏感区
• 临界区，车辆和飞机进入临界区会对导航信号对仪表着陆 系统的空间信号造成不能接受的干扰。

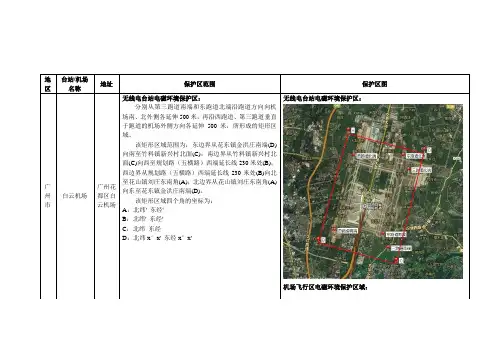

民用机场电磁环境保护区域(范例)
地区台站/机场名称地址保护区范围保护区图广州市白云机场广州花都区白云机场无线电台站电磁环境保护区：分别从第三跑道南端和东跑道北端沿跑道方向向机场南、北外侧各延伸500米，再沿西跑道、第三跑道垂直于跑道的机场外侧方向各延伸500米，所形成的矩形区域。
该矩形区域范围为：东边界从花东镇金洪庄南端(D)向南至竹料镇新兴村北面(C)；南边界从竹料镇新兴村北面(C)向西至规划路（五横路）西端延长线230米处(B)；西边界从规划路（五横路）西端延长线230米处(B)向北至花山镇刘庄东南角(A)；北边界从花山镇刘庄东南角(A)向东至花东镇金洪庄南端(D)。
该矩形区域四个角的坐标为：A：北纬' 东经'B：北纬' 东经'C：北纬东经D：北纬x°x' 东经x°x'无线电台站电磁环境保护区：机场飞行区电磁环境保护区域：机场飞行区电磁环境保护区域：以所有跑道的两端入口为圆心13千米为半径的弧及相邻弧线之间的切线圈成的区域。
该区域的边界从梯面镇狮洞水库(N1)出发，按顺时针方向，沿直线至梯面镇蟾蜍石水库(N2)、沿弧线经北兴镇九龙湖高尔夫球会东畔(NE)至良田镇下坡头村(E1)，沿直线至良田镇打柴岭村(E2)、沿弧线经太和镇黄种山凹村(SE)至龙归镇烂水缺村(S1)，沿直线至江高镇石马村(S2)，沿弧线经神山镇葫芦头村(SW)至花都区瑞香路(W1)，沿直线至狮岭镇天狮岭(W2)，沿弧线经芙蓉镇芙蓉峰公园(NW)回到起点梯面镇狮洞水库。
各标志点的坐标为：N1：北纬x°x' 东经x°x'N2：NE:。
航空无线电导航台〈站〉电磁环境要求
航空无线电导航台〈站〉电磁环境要求（GB 6364-2013）一、航向信标台（一）功能是仪表着陆系统的组成部分，与机载接收机配合工作，为进近着陆的航空器提供航向道引导信息。
（二）电磁环境要求1、航线信标台的场地保护区是由圆和长方形合成的区域，圆的中心即航向信标台天线中心，其半径为75m；长方形为从航向信标台开始沿跑道中线延长线向跑道方向延伸至300m或跑道末端（以距离大者为准），宽度为120m。
2、航向信标台场地保护区内不应有障碍物存在。
进入航向信标台的电力线缆和通信线缆应从保护区外埋入地下。
保护区内不应停放车辆或航空器，不应有任何地面交通过活动。
在航向信表天线中心向前±10°、距离航向信标天线3km的区域内，不应有高于15m、大型金属反射物和高压输电线存在。
二、下滑信标台（一）功能是仪表着陆系统的组成部分，与机载接收机配合工作，为进近着陆的航空器提供下滑道引导信息。
（二）电磁环境要求下滑台信标天线跑道相对侧、信标天线120米内不应有铁路和公路存在（机场专用环场路除外），不应有高于机场侧净空限制的建筑物、高压输电线、堤坝、树林、山丘等障碍物存在，该区域地形坡度不应超过15%。
三、全向信标台（一）功能与机载接收机配合工作，向航空器提供全方位引导信息，引导航空器沿预定航路（线）飞行、进离场和进近。
分常规全向信标台和多普勒全向信标台。
（二）电磁环境要求1、常规全向信标台⑴以常规信标天线基础中心为基准点，以其基础水平面为基准面，半径200 m以内不应有超出基准面高度的障碍物；半径200m-300m的障碍物相对于基准面的垂直张角不应超出1.5o，水平张角不应超出10 o；半径300m以内不应有超出基准面高度的铁路；半径300m以外的障碍物相对于基准面的垂直张角不应超出2o。
⑵以常规信标天线基础中心为基准点，以其基础水平面为基准面，半径500m以内不应有超出基准面高度的110KV及以上的高压输电线。
机场净空和电磁环境保护总结
机场净空和电磁环境保护总结1.引言1.1 概述机场净空和电磁环境保护是当前重要的环保议题之一。
随着航空业的快速发展和机场的逐渐增多，机场净空和电磁环境保护问题愈发凸显。
机场净空保护旨在确保飞行区域的空气质量和环境清洁，以保证航空器起降、滑行和停靠的安全性和有效性。
而电磁环境保护则关注机场周边电磁辐射的控制，防止电磁辐射对生物和环境造成潜在的损害。
为了更好地保护机场净空和电磁环境，各国机场和航空管理部门采取了一系列措施和政策。
在机场净空保护方面，主要的措施包括：空气质量监测和污染源控制、净化设施建设和运行维护、航空器排放控制以及环保意识的提高等。
通过监测和控制机场周边的污染源，可以减少空气污染物的排放，确保机场飞行区域的空气质量符合相关标准。
此外，机场还应建设和维护净化设施，如绿化带、沉降池等，以吸附和净化空气中的有害物质。
此外，航空器也是污染机场净空的重要因素，开展航空器排放控制可以减少其对机场净空的污染。
最后，提高机场工作人员和乘客的环保意识，鼓励使用环保型交通工具，减少个人的环境影响。
而在电磁环境保护方面，主要的措施包括：电磁辐射评估和监测、电磁污染防护和限制、应急管理和公共宣教等。
通过对机场周边电磁辐射水平的评估和监测，可以了解电磁辐射的分布和强度，以便采取相应的控制措施。
同时，机场还应建立电磁污染防护区域，限制电磁辐射对周围生物和环境的影响。
此外，还需要建立应急管理机制，以应对电磁辐射事故和事件的发生。
同时，公众宣教也是非常重要的环节，通过向公众普及电磁环境保护知识，提高公众的环保意识和参与度。
综上所述，机场净空和电磁环境保护是关系到航空安全和环境可持续发展的重要问题。
通过不断加强监测、控制和宣教，可以实现机场净空和电磁环境的保护和改善，为航空业的可持续发展做出贡献。
1.2文章结构文章结构部分的内容可以描述整篇文章的结构，以及各个部分的主要内容和顺序安排。
可以参考以下内容进行撰写：文章结构部分应当包括以下内容：1. 引言（概述、文章结构、目的）引言部分会在文章开始时引导读者对文章主题有所了解，包括对机场净空和电磁环境保护的概述、文章的结构以及目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
06
敏感区内巡场路车辆行驶受限
前方进入导航 设备保护区， 航班运行期间， 任何车辆不得 进入两侧土质 区。巡场道路 只限小型车辆 通过，B型及 B型以上大型 车辆进入需请 示塔台，电话 88798879。
感谢各单位对航务管理 部工作的大力支持
影响终端区航向信号的环境因素
Ⅰ类性能运行的航向敏感区
航向台敏感区对运行的要求
• 未经许可的航空器和车辆不应进入敏感区。敏感区应当设 置灯光或标志标识。
• 跑道等待位置应位于敏感区外。
影响终端区下滑信号的环境因素
民航标准下滑信标场地要求
Ⅰ类性能运行的下滑敏感区
下滑台敏感区对运行的要求
• “A区”：不应有道路、机场专用环场路等任何障碍物存 在，不应种植农作物，杂草的高度不超过0.3米，纵向坡 度与跑道坡度相同，横向坡度不大于±1%，并平整到±4 厘米的高差范围内。在该区内，不应停放车辆、机械和航 空器，不应有地面交通活动。通过A区的电力线缆和通信 线缆应埋入地下。 • “B区”：距下滑信标天线前方600米B区范围以内不应有 铁路、公路、机场专用环场路、建筑物（航向信标台机房 除外）、高压输电线、堤坝、树林、山丘等障碍物存在， 航向信标台机房总高度和600米以外的障碍物高度不能超 过跑道端净空限制要求。
长春龙嘉国际机场电磁环境保障区
航务管理部
2005年7月
利用电磁波的特性实现精密着陆导航
影响导航精度的因素
精密引导
导航设备的升级换代 场地的平整 电磁环境的保护
安装、维护、飞行校验
临界区和敏感区
• 临界区，车辆和飞机进入临界区会对导航信号对仪表着陆 系统的空间信号造成不能接受的干扰。
• 敏感区，车辆和飞机进入敏感区必须受到管制，可能会对 仪表着陆系统的空间信号造成干扰。
