飞思卡尔电磁传感器
加速传感器工作原理及架构
加速传感器工作原理及架构飞思卡尔传感器产品主要分为三大部分：惯性传感器、压力传感器与安全和报警IC。
其中，惯性传感器即为加速传感器，可以用于侦测倾斜、振动及撞击，因此可以用在汽车乘客安全、振动监控、运动诊断、防盗装置、电器平衡、地震检测、倾角/倾斜仪及便携式电子设备中。
加速传感器可用来侦测X、Y、Z轴方向的加速度，以类比电压来表示所侦测的加速度的大小，在IC内部主要由双芯片构成，即重力感测单元（负责加速度的侦测）与控制IC单元（负责信号处理）。
双芯片可以分开安置也可以叠放处理。
由图1可知，X轴或Z轴的重力检测单元将检测到的加速度变化量信号送到电荷积分器做积分运算，而后进行取样、保持及信号放大处理，最后用低通滤波器滤除高频噪音，在温度补偿处理后即可输出加速度信息。
此输出之类比电压与侦测的加速度值会维持线性比例的特性，不会受到温度的影响。
为了说明X轴向g感测单元的感测原理，先来回顾电容的物理特性：电容值的大小与电极板的面积大小成正比，和电极板的间隔距离成反比。
g感测单元即利用电容的原理设计出来的，在图2中左上角的小区块可以看到，蓝色的部分代表可移动的电极板，而在蓝色电极板的上方左偏置与下方右偏置板块则是固定的电极板，此时蓝色电极板与左右偏置板形成两个电容，当蓝色电极板因加速度的影响而改变与左右偏置板的间隔，则使得电容值改变进而促使电容电压值的改变，因此可借此特性计算出加速度的大小。
Z 轴向垂直g感测单元的感测原理与X轴向g感测单元的感测原理相同，只是架构有所差异。
如图3所示，红色的震动块代表可移动的电极板，而绿色的顶板与蓝色的底板则是固定的极板。
当红色的极板因为加速度的影响而改变与上下极板的间隔，则将产生电容值的改变。
因此，可借此特性计算出此加速度的大小。
图3中黑色的部分为弹簧装置，用来缓冲可移动电极板的移动。
图4为4 X轴向g单元的SEM照片，显示了g感测单元的架构，可移动极板在两个固定极板间左右移动，由可移动极板与固定极板组成的指状结构是显而易见的。
飞思卡尔智能车比赛细则
2016目录第十一届竞赛规则导读参加过往届比赛的队员可以通过下面内容了解第十一届规则主要变化。
如果第一次参加比赛，则建议对于本文进行全文阅读。
相对于前几届比赛规则，本届的规则主要变化包括有以下内容：1.本届比赛新增了比赛组别，详细请参见正文中的图1和第四章的“比赛任务”中的描述；2.第十届电磁双车组对应今年的A1组：双车追逐组。
其它组别与新组别的对应关系请参见图2；3.为了提高车模出界判罚的客观性，规则提出了两种方法：路肩法和感应铁丝法，详细请见赛道边界判定”；4.改变了原有的光电计时系统，所有赛题组均采用磁感应方法计时，详细请参见“计时裁判系统”；5.取消了第十届的发车灯塔控制的方式；6.赛道元素进行了简化，详细请参见“赛道元素”；7.赛道材质仍然为PVC耐磨塑胶地板，但赛题组A2不再需要赛道。
8.对于车模所使用的飞思卡尔公司MCU的种类、数量不再限制。
9.比赛时，每支参赛队伍的赛前准备时间仍然为20分钟，没有现场修车环节。
一、前言智能车竞赛是从2006开始，由教育部高等教育司委托高等学校自动化类教学指导委员会举办的旨在加强学生实践、创新能力和培养团队精神的一项创意性科技竞赛。
至今已经成功举办了十届。
在继承和总结前十届比赛实践的基础上，竞赛组委会努力拓展新的竞赛内涵，设计新的竞赛内容，创造新的比赛模式，使得围绕该比赛所产生的竞赛生态环境得到进一步的发展。
为了实现竞赛的“立足培养、重在参与、鼓励探索、追求卓越”的指导思想，竞赛内容设置需要能够面向大学本科阶段的学生和教学内容，同时又能够兼顾当今时代科技发展的新趋势。
第十一届比赛的题目在沿用原来根据车模识别赛道传感器种类进行划分的基础类组别之上，同时增加了以竞赛内容进行划分的提高类组别，并按照“分赛区普及，全国总决赛提高”的方式，将其中一个类别拓展出创意类组别。
第十一届比赛的题目各组别分别如下：●基础类包括B1光电组、B2摄像头组、B3电磁直立组、B4电轨组；●提高类包括A1双车追逐组、A2信标越野组；●创意类包括I1 电轨节能组。
第八届飞思卡尔智能车电磁组技术报告华德思源队
飞思卡尔单片机快速上手指南说明书
Freescale Semiconductor, Inc.Document Number: 用户指南 Rev. 0, 09/2014Confidentiality statement, as appropriate to document/part status.___________________________________________________________________飞思卡尔单片机快速上手指南作者：飞思卡尔半导体IMM FAE 团队飞思卡尔半导体是全球领先的单片机供应商，其单片机产品包含多种内核，有数百个系列。
为支持用户使用这些产品，飞思卡尔提供了丰富的网站资源、文档及软硬件工具，另外，我们还有众多的第三方合作伙伴及公共平台的支持。
对于不熟悉飞思卡尔产品和网站的初学者来说，了解和使用这些资源这无疑是一个令人望而生畏的浩瀚工程。
本指南的目的，就是给初学者提供一个指导，让他们不被这些海量信息淹没；用户根据本指导提供的操作步骤，能迅速找到所需的资源，了解如何使用相关的工具。
在本指南中，我们以飞思卡尔的新一代Kinetis 单片机K22系列为例，介绍了如何获取与之相关的资源，如何对其进行软硬件设计和开发。
实际上，这些方法也适用于其它的单片机系列。
当然，对于其它有较多不同之处的产品，我们也会继续推出相应的文档，供广大用户参考。
目录1 如何获取技术资料与支持 ..........................................................2 2 如何选择产品、申请样片及购买少量芯片和开发工具 ........... 93 飞思卡尔单片机的开发环境、开发工具和生态系统 ............. 224 如何阅读飞思卡尔的技术文档 ................................................ 45 5 飞思卡尔单片机硬件设计指南 ................................................ 55 6飞思卡尔单片机软件开发指南 (67)飞思卡尔单片机快速上手指南, Rev. 1, 09/20142Freescale Semiconductor, Inc.1 如何获取技术资料与支持1.1 概述当用户使用飞思卡尔单片机芯片时，如何获取芯片的数据手册（Datasheet ）、参考设计（Reference Manual ）和官方例程等资源呢？另外当用户遇到了技术问题该如何获得帮助和解答呢？这里以Kinetis 的K22系列芯片为例为大家介绍如何解决这些问题。

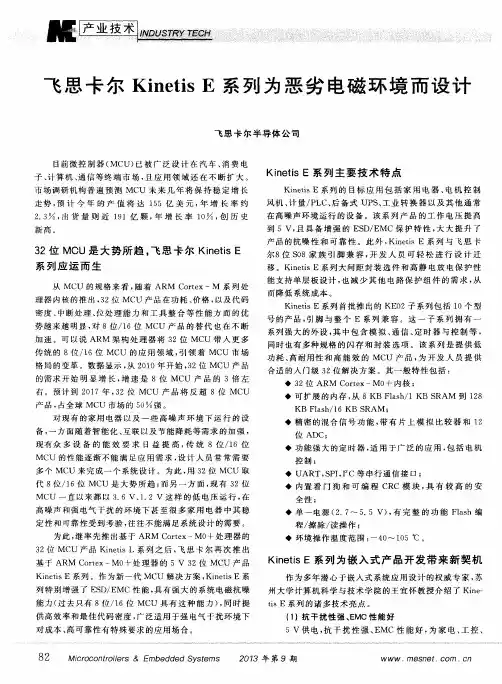

飞思卡尔KinetisE系列为恶劣电磁环境而设计
