齿轮受力分析及啮合条件
齿轮的受力分析及啮合条件
齿轮旋向的判断方法首先使齿轮的轴线方向与站立方向一致，则表示旋向的斜线向右上方的为右旋，向左上方的为左旋
1.直齿圆柱齿轮传动的条件:齿轮的模数相等、压力角相等；
作用于主、从动轮上的各对力大小相等、方向相反。
从动轮所受的圆周力是驱动力，其方向与从动轮转向相同；主动轮所受的圆周力是阻力，其方向与从动轮转向相反。
径向力分别指向各轮中心（外啮合）。
2.斜齿圆柱齿轮传动的条件:齿轮的法向模数相等、法向压力角相等；齿轮的螺旋角大相等方向相反.
作用于主、从动轮上的各对力大小相等、方向相反。
圆周力Ft 和径向力Fr 方向的判断与直齿轮相同。
轴向力Fa的方向应沿轴线，指向该齿轮的受力齿面。
通常用左右手法则判断：对于主动轮，左旋时用左手（右旋时用右手），四指顺着齿轮转动方向握住主动轮轴线，则拇指伸直的方向即为轴向力Fa1 的方向。
3.直齿圆锥齿轮传动的条件:齿轮大端的模数相等、大端压力角相等；综上几种齿轮传动,模数都要相等才能正确的配合及传动.
一对相互啮合的斜齿轮，其旋向相反，即一个斜齿轮是左旋的，与其配合的另一个斜齿轮一定是右旋的，反之亦然。
而一对互相啮合的蜗轮蜗杆传动其旋向一定是相同的，即蜗杆如果是左旋的，那么与其配合的蜗轮也一定是左旋的，反之亦然。
齿轮啮合条件

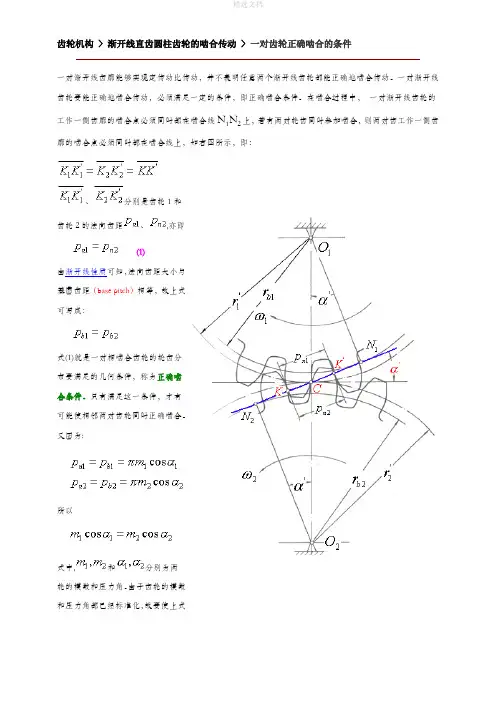

齿轮机构 > 渐开线直齿圆柱齿轮的啮合传动 >一对齿轮正确啮合的条件
一对渐开线齿廓能够实现定传动比传动，并不表明任意两个渐开线齿轮都能正确地啮合传动。
一对渐开线齿轮要能正确地啮合传动，必须满足一定的条件，即正确啮合条件。
在啮合过程中，一对渐开线齿轮的工作一侧齿廓的啮合点必须同时都在啮合线N1N2上，若有两对轮齿同时参加啮合，则两对齿工作一侧齿廓的啮合点必须同时都在啮合线上，如右图所示，即：
、分别是齿轮1和
齿轮2的法向齿距、,亦即
(1)
由渐开线性质可知，法向齿距大小与
基圆齿距（base pitch）相等，故上式
可写成：
式(1)就是一对相啮合齿轮的轮齿分
布要满足的几何条件，称为正确啮
合条件。
只有满足这一条件，才有
可能使相邻两对齿轮同时正确啮合。
又因为:
所以
式中,和分别为两
轮的模数和压力角。
由于齿轮的模数
和压力角都已经标准化，故要使上式
成立，应使:
即一对齿轮正确啮合的条件是两轮的模数和压力角分别相等。
若两个齿轮的法向齿距不相等，
当时，如图2(a)(b)所示，在图(a)一对轮齿刚啮合上，只能转动一个小角度，后面的轮齿便会在点H发生干涉，如图(b)所示。
(a) (b)当时，如图(c)(d)所示，也会发生同样情况。
螺旋齿轮啮合的基本条件
螺旋齿轮啮合的基本条件
螺旋齿轮啮合的基本条件包括以下几点：
1. 中心距相等：螺旋齿轮的中心距要相等，才能保证正常的啮合，确保齿轮的传动效率和稳定性。
2. 压力角相等：螺旋齿轮的压力角也要相等，这是保证齿轮正向回转时传递力矩的重要条件。
3. 齿轮模数匹配：螺旋齿轮的齿轮模数必须匹配，否则会导致啮合不良，进而影响传动效果。
4. 齿面硬度匹配：螺旋齿轮的齿面硬度也要匹配，以确保齿面能承受所需的载荷并延长使用寿命。
综上所述，螺旋齿轮啮合的基本条件是中心距相等、压力角相等、齿轮模数匹配和齿面硬度匹配。
只有同时满足这些条件，才能实现齿轮的有效传动。
齿轮传动受力分析完整版本
中间轴上两个齿轮的轴向力方向相反，减轻中间轴和轴承的受力
调 整 螺 旋 角 2 和 3 可 使 F a 2 F a 3 0
.
5 锥柱两级齿轮传动的情况
n3 中间轴 n2 Fa2
2
n1
输入轴
1
3
4
3
Fa3
中间轴上两个齿轮的轴向力方向相反，减轻中间轴和轴承的受力
n 整 螺 旋 角 3 可 使 F a 2 F a 3 0
Fr、Ft的判定与直齿轮相同。
主动轮轴向力Fa1左旋用左手；右旋用右手判断。从动轮Fa2与其相反。
.
3 锥齿轮受力方向分析
T2 n2
从动
Fa2 Ft2 Fr2
Fr1 O
Fa1 Ft1
T1,n1 主动. Nhomakorabea4 两级圆柱齿轮传动的情况
n1
输入轴
中间轴 n2
3
Fa2
3 Fa3
1
2
2
Fa1
n3
4
n3
输出轴
.
6 蜗杆传动的情况
2
n2
Fr1
2 n2
Fr1
Ft2
Fa2
Ft1
Fa1
n1
n1
Fr1
1
1 Fr1
.
受力分析的目的: (1)协调输入、输出转向
原动机和工作机的速度方向 (2)轴、轴承的载荷分析
啮合件的力作为轴、轴承外力载荷
.
齿轮传动受力分析
圆柱直齿、斜齿、锥齿轮、蜗杆
受力分析的目的: (1)协调输入、输出转向
原动机和工作机的速度方向 (2)轴、轴承的载荷分析
啮合件的力作为轴、轴承外力载荷
.
1 直齿轮轮齿受力方向、转速、转矩方向分析
斜齿正确啮合的三个条件
斜齿正确啮合的三个条件
斜齿啮合是机械传动中常用的一种啮合方式，它具有传递大扭矩、平稳运转等优点。
正确的斜齿啮合需要满足以下三个条件：
1. 同模数：同一直径圆上两个齿轮的齿数之比等于它们的模数
之比。
这个条件确保了两个齿轮的齿形相同，能够实现正确的啮合。
2. 压力角相等：同一齿轮上任意两个相邻齿顶与齿沟间的线（即压力线）和同一位置处的法线所成的夹角称为压力角。
要求两个齿轮在啮合时压力角相等，可以减小齿面接触应力，提高齿轮传动的可靠性和寿命。
3. 正确的中心距：两个啮合的齿轮中心距离需要根据具体的需
求来确定。
如果中心距离过小，则会导致齿轮啮合不良或过载；如果中心距离过大，则会增加齿轮的尺寸和重量，降低传动效率。
总之，要实现正确的斜齿啮合，需要同时满足同模数、压力角相等和正确的中心距离三个条件。
只有在这些条件都得到满足的情况下，斜齿啮合才能够稳定、可靠地进行，并实现有效的传动效果。
斜齿齿轮正确啮合的条件
斜齿齿轮正确啮合的条件斜齿齿轮是一种常见的传动装置，广泛应用于机械设备中。
它由两个或多个齿轮组成，通过齿轮之间的啮合来传递动力和运动。
为了确保斜齿齿轮的正常运转，必须满足以下条件：1. 齿轮模数匹配：斜齿齿轮的模数必须相等，即齿轮的齿数与齿轮的模数之比必须相等。
只有模数匹配，齿轮的齿形才能相互啮合，保证传动的平稳性和精度。
2. 齿轮齿形匹配：斜齿齿轮的齿形必须匹配，即齿轮的齿形曲线必须与其它齿轮的齿形曲线相吻合。
齿形的匹配是斜齿齿轮正确啮合的基础，它决定了齿轮之间的接触和传力的质量。
3. 齿轮压力角匹配：斜齿齿轮的压力角必须相等，即齿轮的齿面与齿轮轴线的夹角必须相等。
压力角的匹配是斜齿齿轮正确啮合的关键，它决定了齿轮之间的力的传递方式和传力的效率。
4. 齿轮齿数比匹配：斜齿齿轮的齿数比必须匹配，即齿轮的齿数与其它齿轮的齿数之比必须相等。
齿数比的匹配是斜齿齿轮正确啮合的重要条件，它决定了齿轮之间的转速比和传动比。
5. 齿轮啮合角匹配：斜齿齿轮的啮合角必须相等，即齿轮的齿面与齿轮轴线的夹角必须相等。
啮合角的匹配是斜齿齿轮正确啮合的关键，它决定了齿轮之间的啮合方式和啮合的平稳性。
6. 齿轮轴距匹配：斜齿齿轮的轴距必须匹配，即齿轮之间的轴线距离必须相等。
轴距的匹配是斜齿齿轮正确啮合的重要条件，它决定了齿轮之间的相对位置和传动的精度。
7. 齿轮间隙控制：斜齿齿轮之间必须保持适当的间隙，既不能过紧也不能过松。
间隙的控制是斜齿齿轮正确啮合的关键，它决定了齿轮之间的接触状态和传力的平稳性。
8. 齿轮材料选择：斜齿齿轮的材料必须选择合适的机械性能和耐磨性能的材料。
材料的选择是斜齿齿轮正确啮合的基础，它决定了齿轮的使用寿命和传动的可靠性。
斜齿齿轮正确啮合的条件是多方面的，需要综合考虑齿轮的几何参数、材料性能和制造工艺等因素。
只有满足了这些条件，才能确保斜齿齿轮的正常运转，提高机械设备的传动效率和使用寿命。
斜齿齿轮正确啮合的条件包括齿轮模数匹配、齿轮齿形匹配、齿轮压力角匹配、齿轮齿数比匹配、齿轮啮合角匹配、齿轮轴距匹配、齿轮间隙控制和齿轮材料选择等。

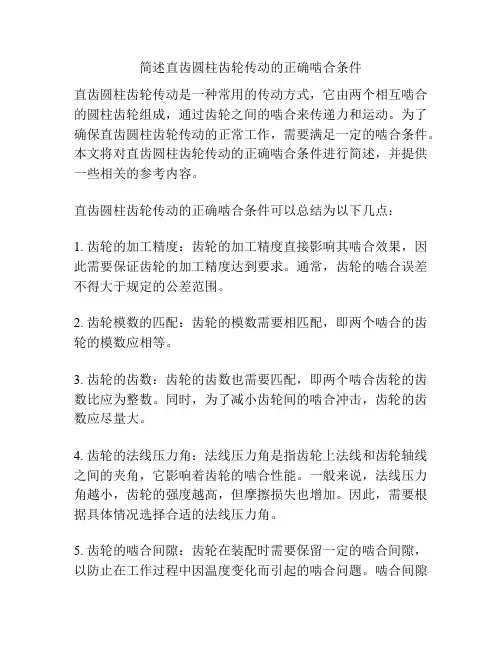

简述直齿圆柱齿轮传动的正确啮合条件
简述直齿圆柱齿轮传动的正确啮合条件直齿圆柱齿轮传动是一种常用的传动方式，它由两个相互啮合的圆柱齿轮组成，通过齿轮之间的啮合来传递力和运动。
为了确保直齿圆柱齿轮传动的正常工作，需要满足一定的啮合条件。
本文将对直齿圆柱齿轮传动的正确啮合条件进行简述，并提供一些相关的参考内容。
直齿圆柱齿轮传动的正确啮合条件可以总结为以下几点：1. 齿轮的加工精度：齿轮的加工精度直接影响其啮合效果，因此需要保证齿轮的加工精度达到要求。
通常，齿轮的啮合误差不得大于规定的公差范围。
2. 齿轮模数的匹配：齿轮的模数需要相匹配，即两个啮合的齿轮的模数应相等。
3. 齿轮的齿数：齿轮的齿数也需要匹配，即两个啮合齿轮的齿数比应为整数。
同时，为了减小齿轮间的啮合冲击，齿轮的齿数应尽量大。
4. 齿轮的法线压力角：法线压力角是指齿轮上法线和齿轮轴线之间的夹角，它影响着齿轮的啮合性能。
一般来说，法线压力角越小，齿轮的强度越高，但摩擦损失也增加。
因此，需要根据具体情况选择合适的法线压力角。
5. 齿轮的啮合间隙：齿轮在装配时需要保留一定的啮合间隙，以防止在工作过程中因温度变化而引起的啮合问题。
啮合间隙的大小应根据传动的要求和工作环境来确定。
6. 齿轮材料的选择：正确选择齿轮的材料也是确保啮合效果的重要因素。
通常情况下，齿轮应具有良好的耐磨性、强度和韧性，以满足传动的要求。
7. 齿轮的润滑：在运行过程中，齿轮对润滑油的要求较高。
适当的润滑可以减小齿轮的摩擦和磨损，并提高传动效率和寿命。
以上是直齿圆柱齿轮传动的正确啮合条件的简述，下面为一些相关的参考内容：1. 《机械制造基础》（杨震等著，机械工业出版社）- 这是一本经典教材，其中有关于齿轮传动的相关内容，包括齿轮的几何设计、齿轮的加工精度要求等方面。
2. 《齿轮传动设计手册》（刘恕、马岩等著，机械工业出版社）- 这是一本权威的参考书，全面介绍了齿轮传动的设计原理、技术要求和计算方法。
3. 《齿轮传动技术手册》（张博等著，机械工业出版社）- 这本书详细介绍了齿轮传动的理论与设计、加工与热处理、性能与选用等方面内容，对于了解齿轮传动的正确啮合条件有很大帮助。

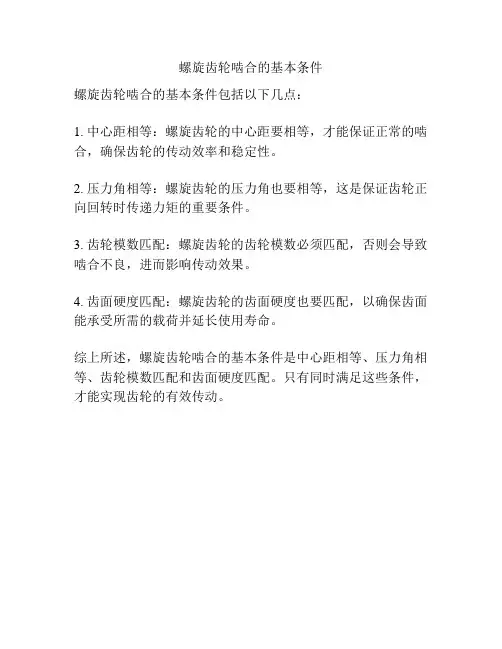

螺旋齿轮啮合的基本条件
螺旋齿轮啮合的基本条件螺旋齿轮是一种形状类似于螺旋的齿轮，由于具有较小的齿数量和斜度，故其啮合的平稳性和静音性相对较好，广泛应用于机械传动中。
而螺旋齿轮的啮合过程需要满足一些基本条件才能实现理想的传动效果。
在此，我们将对螺旋齿轮的啮合条件进行详细阐述。
齿轮啮合的基本条件主要包括齿轮的模数m、齿轮的齿数z、齿轮的压力角α、齿轮的法向长度b、齿面的精度等。
在选用螺旋齿轮时，需特别注意以下几点。
1.1 模数选择选用螺旋齿轮时，应尽可能选择较小的模数，以提高齿轮的强度和减小齿面接触应力。
通常，螺旋齿轮的模数范围为0.5～8mm之间。
1.2 齿数匹配螺旋齿轮啮合时，两个齿轮的齿数必须通过等差数列的形式进行匹配，才能保证齿轮的啮合稳定性。
若两个齿轮齿数不匹配，则会导致齿轮的啮合噪音增大、运动不平稳等问题。
1.3 压力角选择压力角是齿轮齿面与受力方向夹角的余角，通常选择20°压力角比较理想。
若压力角选择过小，则会导致齿轮的接触应力过大、强度不足等问题；而选择过大，则会导致齿轮的运动不稳定、啮合产生顶部接触等问题。
1.4 齿宽设计齿宽是齿轮沿齿轮轴线方向的长度，一般应不小于齿高（即齿顶至齿根的距离）。
同时，还需考虑到齿轮的传动功率、齿轮的承载能力等因素，以确定合适的齿宽设计。
1.5 齿面精度要求对于螺旋齿轮啮合，齿面精度对啮合性能的影响较大，因此需要根据实际需求确定合适的精度等级。
一般来说，螺旋齿轮的齿面等级为6～8级，精度水平较高。
螺旋齿轮啮合相对于普通直齿轮啮合而言，具有以下突出特点。
2.1 具有较好的平稳性和静音性由于螺旋齿轮的齿顶斜度较小，因此啮合时齿顶与齿顶之间、齿谷与齿谷之间的冲击力较小，齿间间隙也比较小，从而保证了较为平稳的啮合过程；同时，由于两个齿轮的齿面接触面积较大，齿面接触应力分布均匀，故磨损较小，产生的噪音也较小。
2.2 传动效率高螺旋齿轮的齿面为滑动啮合，能够减小啮合时的摩擦损失，同时由于齿数较小，因此轴向尺寸较小，可减小齿轮传动时的弯曲变形和径向间隙，提高传动效率。
两齿轮正确啮合条件
两齿轮正确啮合条件
