制动液的检查和更换
项目三 汽车制动系统的检修
二、实训操作
1.技术标准与要求(以丰田卡罗拉ZRE151轿车为例)
（1）制动踏板的高度：145.8～155.8mm。 （2）制动踏板的自由行程：1～6mm。 （3）制动踏板的行程余量：不带VSC 85mm ；带VSC 90mm
2.工具、 设备和材料的准备
（1）直板尺（300mm）； （2）磁力护裙、 转向盘护套、 变速杆手柄套、 脚垫和座位套； （3）举升机、丰田卡罗拉轿车及维修手册。
由于液压制动传动装置具有滞后时间短、摩擦件少、 性能稳定、平顺性好等优点，目前在广大的中、小型汽车， 特别是轿车上被广泛的应用。
2. 液压制动传动装置的组成及工作原理
液压式制动传动装置由制动踏板、制动主缸、储液罐、 制动轮缸、油管等组成。其作用是利用液压油作为传力介质 ，将驾驶员施加在制动踏板上的力通过液压管路传至车轮制 动器，产生制动作用。
一、资料收集
1．制动传动装置的分类
制动传动装置按传力介质的不同可分为液压式、气压 式和气—液综合式；按制动管路的套数可分为单管路和双 管路制动传动装置。
按照交通法规的要求，现代汽车的行车制动系须采用 双管路制动传动装置，若其中一套管路损坏时，另一套仍 然起制动作用，从而提高了制动的可靠性和安全性。
项目一 汽车制动系统的检修
1 课题一 制动踏板位置的检查和调整 2 课题二 制动液的检查和更换 3 课题三 驻车制动器的检查和调整 4 课题四 制动蹄、制动鼓的检查和更换 5 课题五 制动衬块、制动盘的检查和更换 6 课题六 制动跑偏故障的检修 7 课题七 ABS警告灯点亮的检修

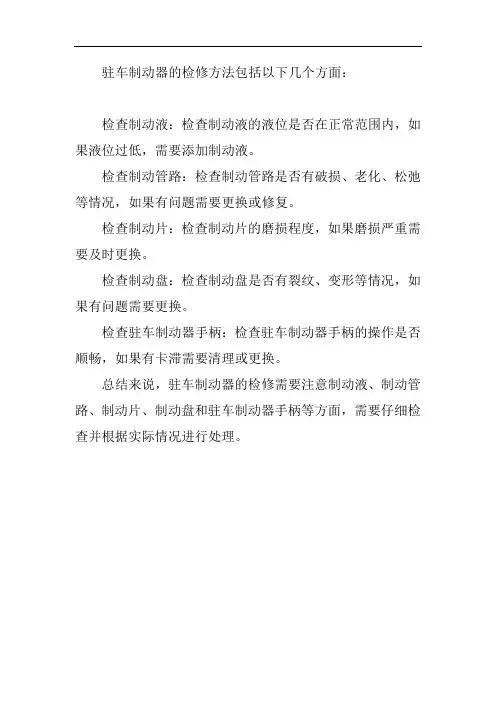

简述驻车制动器的检修方法
驻车制动器的检修方法包括以下几个方面：
检查制动液：检查制动液的液位是否在正常范围内，如果液位过低，需要添加制动液。
检查制动管路：检查制动管路是否有破损、老化、松弛等情况，如果有问题需要更换或修复。
检查制动片：检查制动片的磨损程度，如果磨损严重需要及时更换。
检查制动盘：检查制动盘是否有裂纹、变形等情况，如果有问题需要更换。
检查驻车制动器手柄：检查驻车制动器手柄的操作是否顺畅，如果有卡滞需要清理或更换。
总结来说，驻车制动器的检修需要注意制动液、制动管路、制动片、制动盘和驻车制动器手柄等方面，需要仔细检查并根据实际情况进行处理。
汽车制动液的检查与更换步骤
汽车制动液的检查与更换步骤汽车制动液是一种重要的液体，在汽车制动系统中起到传递压力和保证制动正常工作的关键作用。
为了确保汽车的驾驶安全，定期检查和更换制动液是非常必要的。
下面将详细介绍检查和更换汽车制动液的步骤。
步骤一：检查制动液的外观和液位1.找到汽车引擎盖下方的刹车液罐。
这个罐子通常是透明的，有一个最小和最大液位标记。
2.检查制动液的外观。
新鲜的制动液应该是透明的，颜色可能是黄色或琥珀色。
如果制动液呈现混浊、变黑或有悬浮物，意味着需要更换。
3.检查制动液的液位。
确保液位在最小和最大液位标记之间，如果低于最小液位标记，需要及时补充制动液。
步骤二：检查制动液的质量1.使用制动液测试纸或测试笔检查制动液的水分含量。
将测试纸或测试笔蘸取少量制动液，根据说明书上的指示进行测试。
如果测试结果显示水分含量过高，表明制动液需要更换。
2.检查制动液的沸点。
使用专业的测试装置或设备测量制动液的沸点。
如果沸点低于制造商指定的标准，说明制动液的性能已经下降，需要进行更换。
步骤三：更换制动液1.准备需要更换制动液的工具和材料，包括新的制动液、毛巾或纸巾、扳手和油桶。
2.找到汽车制动液排放孔。
根据汽车制动系统的不同，排放孔可能在制动液罐附近的制动蓄压器或四个制动器之一处。
3.使用扳手松开排放孔盖，准备放置油桶。
4.在放置油桶的同时，轻轻把制动蓄压器或制动器的排放孔盖旋转开放，让制动液流入油桶。
5.连续排放制动液，直到排出的液体变成新的制动液为止。
6.检查制动液罐的液位，并确保液位在最大和最小液位标记之间。
7.使用毛巾或纸巾擦拭干净制动液罐周围的任何泄漏。
步骤四：注意事项1.在更换制动液时，确保没有灰尘或杂物进入制动液罐和制动系统中，以防止对制动器件的损坏。
2.换油时要小心操作，避免制动液溅到皮肤或眼睛中，以免刺激和伤害。
3.如果对汽车的制动系统不太了解或缺乏相关经验，建议去专业的汽车维修店进行检查和更换。
总结：定期检查和更换汽车制动液是确保汽车行驶安全的重要步骤。

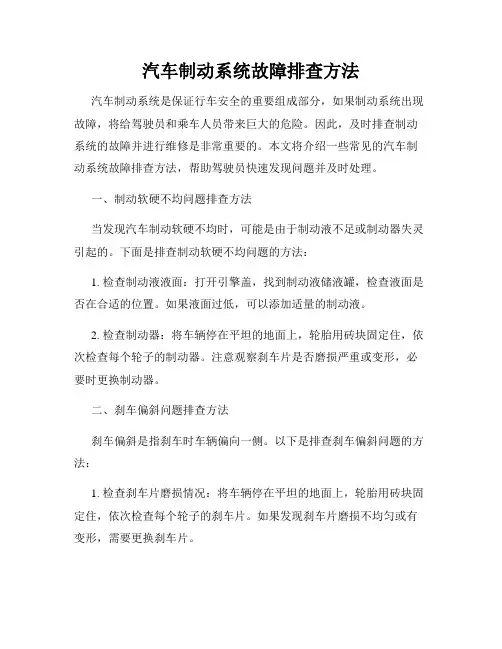

汽车制动系统故障排查方法
汽车制动系统故障排查方法汽车制动系统是保证行车安全的重要组成部分，如果制动系统出现故障，将给驾驶员和乘车人员带来巨大的危险。
因此，及时排查制动系统的故障并进行维修是非常重要的。
本文将介绍一些常见的汽车制动系统故障排查方法，帮助驾驶员快速发现问题并及时处理。
一、制动软硬不均问题排查方法当发现汽车制动软硬不均时，可能是由于制动液不足或制动器失灵引起的。
下面是排查制动软硬不均问题的方法：1. 检查制动液液面：打开引擎盖，找到制动液储液罐，检查液面是否在合适的位置。
如果液面过低，可以添加适量的制动液。
2. 检查制动器：将车辆停在平坦的地面上，轮胎用砖块固定住，依次检查每个轮子的制动器。
注意观察刹车片是否磨损严重或变形，必要时更换制动器。
二、刹车偏斜问题排查方法刹车偏斜是指刹车时车辆偏向一侧。
以下是排查刹车偏斜问题的方法：1. 检查刹车片磨损情况：将车辆停在平坦的地面上，轮胎用砖块固定住，依次检查每个轮子的刹车片。
如果发现刹车片磨损不均匀或有变形，需要更换刹车片。
2. 检查制动卡钳：在车辆停稳后，观察前后制动卡钳是否卡死或结垢，必要时进行清洗或更换。
三、刹车异响问题排查方法刹车系统出现异响可能是由于多种原因引起的，以下是排查刹车异响问题的方法：1. 检查刹车片磨损情况：将车辆停在平坦的地面上，轮胎用砖块固定住，依次检查每个轮子的刹车片。
如果刹车片磨损严重，需要及时更换。
2. 检查制动器线圈：检查制动器线圈是否松动或破损，必要时进行修复或更换。
四、刹车失灵问题排查方法刹车失灵是最危险的制动系统故障之一，以下是排查刹车失灵问题的方法：1. 检查制动液液面：打开引擎盖，找到制动液储液罐，检查液面是否在合适的位置。
如果液面过低，可能是由于泄漏引起的，需要检查制动管路并修复泄漏点。
2. 检查制动泵：检查制动泵是否工作正常，如发现异常，需要及时更换。
总结：汽车制动系统故障排查是保障行车安全的重要环节。
在遇到制动系统故障时，驾驶员应该及时采取相应的排查方法，并根据具体问题进行维修或更换。
汽车制动液的检查、更换与维护技巧
汽车制动液的检查、更换与维护技巧随着汽车的普及和使用率的增加，汽车的安全性也成为人们关注的重点。
而汽车制动系统是保证行车安全的重要组成部分，而制动液是制动系统中至关重要的元素之一。
本文将详细介绍汽车制动液的检查、更换与维护技巧。
一、检查汽车制动液1. 条件：在安全地停车的情况下进行检查，确保制动液充分静置并冷却。
2. 步骤：a. 打开汽车前置盖，找到制动液储备罐。
制动液储备罐通常位于引擎舱内，有“BRAKE FLUID”标识。
b. 检查液面。
制动液储备罐上有最低和最高液位标识。
液面应在两者之间。
c. 检查制动液的透明度。
正常的制动液应为透明或略带黄色。
如发现液体呈混浊、浑浊、或者有异物，说明制动液可能变质，需要及时更换。
二、更换汽车制动液1. 条件：工具准备、安全可靠的停车场所。
2. 步骤：a. 提前购买新的制动液，并确保选择适合自己车辆的型号。
b. 将车辆提升，确保车轮悬空。
在车辆维修时，安全是至关重要的。
c. 找到相关的制动液加注口，通常位于汽车引擎舱内。
绝大多数汽车制动液加注口上都有标识。
d. 使用制动液泵或注射器将旧制动液抽出，确保将较多的旧液体排空。
e. 将新制动液加入制动液储备罐。
加注时要小心，避免溅出。
f. 持续观察制动液液面，确保液面在最低和最高液位标识之间。
g. 完成更换后，将制动液储备罐盖紧。
三、维护汽车制动液1. 条件：在执行维护前，车辆应处于安全状态，停在平坦并无明显倾斜的地面上，并且切勿启动发动机。
2. 步骤：a. 定期检查制动液液面，并及时补充。
定期检查可以避免制动系统失效。
b. 检查制动液的颜色和透明度。
当制动液变得混浊或者颜色变暗时，需要立即更换，以确保系统的正常工作。
c. 定期检查制动液的有效期限。
制动液通常具有一定的有效期限，建议根据汽车制造商的建议进行更换，以保证系统的安全。
d. 定期检查制动液的漏液情况。
检查车辆停放位置是否有漏液痕迹，如果发现漏液，应及时修复。
汽车行驶系统日常检查项目及内容
汽车行驶系统日常检查项目及内容汽车行驶系统是保证汽车正常行驶的重要组成部分，因此对其进行日常检查是保障行车安全的重要环节。
下面将介绍汽车行驶系统日常检查的项目及内容。
一、轮胎及悬挂系统检查1. 轮胎磨损情况：检查轮胎花纹深度是否符合安全标准，磨损严重的轮胎需要更换。
2. 轮胎气压：检查轮胎气压是否符合车辆制造商的要求，确保轮胎充气均匀且气压正常。
3. 轮胎破损：检查轮胎是否有裂纹、划痕或凹陷等破损情况，如有必要，及时更换。
4. 悬挂系统：检查悬挂系统的弹簧、减震器等是否有异常响声或漏油现象，确保悬挂系统正常工作。
二、制动系统检查1. 制动片磨损情况：检查制动片的磨损情况，如磨损过度，需要及时更换。
2. 制动液：检查制动液是否充足，如液面过低，应及时添加或更换制动液。
3. 制动盘与制动鼓：检查制动盘和制动鼓的表面是否平整，无明显磨损或裂纹。
4. 制动系统漏油：检查制动系统是否存在漏油现象，如有发现，需要及时修复。
三、转向系统检查1. 转向液：检查转向液是否充足，如液面过低，应添加或更换转向液。
2. 转向系统漏油：检查转向系统是否存在漏油现象，如有发现，需要及时修复。
3. 转向灵活性：检查转向是否灵活，无异常响声或阻力，确保转向系统正常工作。
四、传动系统检查1. 变速器油：检查变速器油是否充足，如液面过低，应及时添加或更换变速器油。
2. 离合器：检查离合器操作是否灵活，无异常抖动或滑移现象。
3. 传动轴和万向节：检查传动轴和万向节是否有裂纹或磨损现象，如有需要及时更换。
五、发动机系统检查1. 发动机油：检查发动机油是否充足，如液面过低，应及时添加或更换发动机油。
2. 冷却液：检查冷却液是否充足，如液面过低，应及时添加或更换冷却液。
3. 点火系统：检查火花塞是否正常工作，如有需要及时更换。
4. 空气滤清器：检查空气滤清器是否干净，如有需要及时清洗或更换。
六、电气系统检查1. 蓄电池：检查蓄电池电量是否充足，如电量过低，应及时充电或更换蓄电池。
制动液名词解释
制动液名词解释制动液是许多汽车的必要部件，它是一种用于润滑和冷却汽车制动系统的液体。
制动液有助于减少汽车受到磨损和损坏的风险，同时保持制动系统的最佳性能。
制动液的主要成分包括水、有机溶剂、防腐剂、抗磨剂和氯化钠（NaCl）等。
它的主要功能是润滑制动系统的各个部分，并防止它们磨损和损坏。
它还可以帮助减少制动器、刹车蹄和刹车线圈的热量，以防止它们过热。
此外，它还可以帮助清除制动系统中的污垢和油脂，以防止这些污物对制动系统造成损害。
制动液的类型取决于不同的汽车制动系统，包括液压制动系统、液冷制动系统和机械制动系统。
液压制动系统使用的制动液通常是抗冻液，而液冷制动系统使用的制动液通常是缓冲液。
机械制动系统使用的制动液通常是抗腐蚀液。
制动液的使用寿命一般为2至3年，但有时可以更长，这取决于汽车的使用频率。
汽车的所有者应定期检查制动液的水平，以确保它的有效性。
此外，汽车制动系统的磨损也应该定期检查，以确保制动系统的安全性和可靠性。
制动液是汽车制动系统中不可或缺的部件，它是一种液体，用来润滑和冷却汽车制动系统。
制动液的主要成分包括水、有机溶剂、防腐剂、抗磨剂和氯化钠（NaCl）等。
它的主要功能是润滑制动系统的各个部分，防止它们磨损和损坏，并减少制动器、刹车蹄和刹车线圈的热量，以防止它们过热，还可以帮助清除制动系统中的污垢和油脂，以防止这些污物对制动系统造成损害。
根据汽车制动系统的不同，制动液的类型也会有所不同，液压制动系统使用的制动液通常是抗冻液，液冷制动系统使用的制动液通常是缓冲液，而机械制动系统使用的制动液通常是抗腐蚀液。
制动液的使用寿命一般为2至3年，但有时可以更长，这取决于汽车的使用频率。
正是由于制动液的重要性，汽车所有者应定期检查制动液的水平，以确保它的有效性。
汽车制动系统的磨损也应该定期检查，以确保制动系统的安全性和可靠性。
此外，在更换制动液之前，应当先将制动系统内的旧液体排出，以免造成污染。
总之，制动液是汽车制动系统中不可或缺的部件，它不仅可以润滑制动系统的各个部分，减少磨损和损坏，而且还可以帮助清除制动系统中的污垢和油脂，以确保制动系统的安全性和可靠性。
简述汽车制动系统常见的维修项目
简述汽车制动系统常见的维修项目
汽车制动系统是车辆安全行驶的重要保障，它的正常运行对于驾驶员和车辆乘客的生命安全至关重要。
但是，随着汽车使用时间的增加，制动系统也会出现不同程度的损耗和故障。
下面我们简要介绍汽车制动系统常见的维修项目。
1. 制动片更换：制动片是制动系统最容易损坏的部件之一。
在制动系统发出噪音或制动效果不佳时，应及时更换制动片。
2. 制动盘磨损：制动盘也是制动系统的重要组成部分。
长时间使用后，制动盘可以受到磨损，因此需要定期检查和更换。
3. 制动液更换：制动液在制动系统中起着关键性的作用。
随着使用时间的增加，制动液会变质和腐蚀，不能起到良好的润滑作用。
因此，定期更换制动液是必要的。
4. 制动系统卡滞：如果制动系统卡滞不动，常常是由于制动器卡住或制动带松弛所造成。
需要及时检查和维修。
5. 制动系统泄漏：如果制动系统出现泄漏，可能是由于制动管路老化或密封件损坏所造成。
需要及时检查和修理，以确保制动系统的正常运行。
总之，汽车制动系统的正常运行对于驾驶员和乘客的安全至关重要。
在日常使用中，我们应该注意定期检查和维护汽车制动系统，以确保制动系统的良好运行。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品课件
精品课件
不同DOT级别的制动液的比 较
精品课件
四、制动液更换周期
1、每2年或4万公里需更换。 2、如发现有杂质或水分必须更换。
精品课件
五、制动液的检查与更换
（一）、工作前准备 1、准备8#梅花扳手、11#梅花扳手各一把 2、准备带有透明软管的容器1个 3、干净抹布1块 4、翼子板垫1套 5、十字套筒扳手1把 6、功能完好的举升机 7、制动液
精品课件
3、排放液压管路内的空气
此操作一样需要 两名同学互相配 合完成。
1）加满制动液， 甲同学进入驾驶 室，踩制动踏板， 乙同学在车下操 作放油阀。
精品课件
2）乙同学将 11#梅花扳手 套在放气阀上， 然后将洁净的 塑料软管一端 插入制动轮缸 的放气阀上， 另一端插入装 接油容器中。
精品课件
3）甲同学连 续踩踏制动踏 板数次，当感 觉制动踏板阻 力增大“变硬” 时，踩住制动 踏板并向乙同 学发信号。
精品课件
4）乙同学听 到信号后，使 用排气扳手， 拧松制动轮缸 上的放气阀， 混有空气的制 动液快速进入 接油容器中。 （有泡沫）
精品课件
注意：排气过程中，甲同学的脚须随制
动踏板下行，且不可放松制动踏板。乙同 学注意查看储液罐内制动液液面，做到及 时添加。
精品课件
7）用抹布擦 净制动轮缸放 气阀周围的油 液，即为该轮 的制动液排放 完毕，如图所 示。按此过程 分别将左前、 左后、右前车 轮制动液排放 干净。
精品课件
2、制动系统管路清洗
1）旋下储液 罐盖，摆放 在零件车上。 将制动液缓 慢倒入储液 罐内，直到 液面达到规 定要求为止。
精品课件
2）按照排放 旧制动液的 方法将制动 液排出，直 至排出的制 动液色泽鲜 亮清澈时停 止动作。然 后添加制动 液至规定值。
精品课件
1、醇醚型制动液（DOT3）
精品课件
2、酯型制动液（DOT4）
精品课件
3、硅型制动液 (DOT5)
精品课件
4、聚二醇制动液
精品课件
三制、动液制的使动用液， 的选用原则 要按照车辆使用手 册上标注的型号购 买和使用，不得随 意提高或降低标准。 制动液的型号有 DOT3、DOT4、 DOT5、DOT5.1。 一般在制动液加注 口上面或旁边也会 有明显的标注。
精品课件
5）当进入 接油容器中 的制动液流 速变慢时， 乙同学拧紧 制动轮缸上 的放气阀， 并向甲同学 发出信号。
精品课件
6）甲乙同学相 互配合，重复前 面的操作步骤， 直到排除来的制 动液无气泡，则 说明该制动轮缸 里的空气排放完 毕，拧紧放气阀， 取下塑料软管。 擦净制动轮缸周 围的油迹；
精ቤተ መጻሕፍቲ ባይዱ课件
精品课件
（二）制动液的检查
1、打开引擎 盖，铺设翼 子板布。
精品课件
2、检查储液 罐油量。液面 应在在储液罐
MAX
上的MAX和 MIN刻度之间； 如果液面低于 MIN刻度以下， 则需要检查管 路、轮缸是否 有泄漏。
精品课件
2、油质检查， 将制动液滴在 白纸上，检查 制动液中是否 有杂质，观察 颜色，如变色 应更换。
汽车制动液的检查和更换
袁 榕灿 2017年12月21日
精品课件
学习目标:
完成本学习任务后，你应当能： 1.掌握制动液的选用、制动液的类型和更
换周期。 2.掌握制动液的检查和更换方法。
精品课件
学习任务描述
一辆广汽传祺GS4汽车到店维修，车主反映 该车行驶制动不良，下坡路上即使踏板踩低制 动效能也不如前。经维修人员查看该车里程时， 显示为45320Km，经询问车主，该车一直没 有更换过制动液。维修人员初步判断是需要对 汽车制动液进行更换了。
精品课件
4）乙同学将 11#梅花扳手 套在放油阀上， 塑料软管一端 插入制动轮缸 的放气阀上， 另一端插入接 油容器中，如 图所示；
精品课件
5）甲同学连 续踩踏制动踏 板，乙同学使 用梅花扳手拧 松制动轮缸上 的放气阀，将 旧制动液排出。 如图所示。
精品课件
6）甲乙同学 相互配合，重 复5）操作步 骤，直到旧制 动液排放完毕， 拧紧放气阀， 取下塑料软管， 如图所示。
精品课件
导入视频 制动 液_标清.flv
想一想：
看着制动液颜色还很干净，为什么 要更换制动液？
精品课件
导入视频 制动液_标清.flv
一、制动液的功用
制动液是机 动车液压制 动系统中传 递压力的介 质。
精品课件
二、制动液的类型
制动液有以下三种类型： 1、醇型制动液： 2、矿型制动液： 3、合成制动液（现在市场上使用最多） （1）醇醚型制动液（DOT3） （2）酯型制动液（DOT4） （3）硅型制动液 (DOT5) （4）聚二醇制动液（DOT5.1）
精品课件
注意事项：
1、按照以上步 骤，按照右后车 轮、左前车轮、 左后车轮、右前 车轮的顺序，分 别对各个制动轮 缸管路进行排气。
精品课件
2、因为制动液对汽 车漆面有腐蚀性， 所以如果在操作规 程中发现漆面有油 污必须尽快擦净。 如发现制动踏板发 软，说明系统有空 气，需排干净。
汽车制动液更换维护_标清.flv
精品课件
（三）、制动液的更换
1、两人合作 排放旧油液
1）拆下车轮。 甲同学进入驾 驶室，放松驻 车制动器操纵 杆，如图所示。
精品课件
2）乙同学操 作举升机，将 车辆举升至适 当高度，并进 行安全锁止。
精品课件
3）乙同学进 入车辆下面， 取下右后车轮 制动轮缸放气 阀上的防尘帽， 摆放在零件车 上，如图所示。
