怎样画物理电路图
初中物理电路图的画法及识别
L1
S1
L1
例4
L2 S2ቤተ መጻሕፍቲ ባይዱ
A2
L2
S2 S1
L1
A2
S1
L1
例5
A2
S1
S2 L1
A2
L1 S1 L2 S2 A1 A1 L2
1、图13B-1所示的电路中，正确的是
(C )
2、分析图13B-4所示的实物连接电路，下 列说法中正确的是 （D ） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联
17、用线条代替导线，将图20中的电器 元件连成电路。 要求：(1)开关K1只控制电灯L1，开 关K2只控制电灯L2；(2)共用一个电池组
18、用线条代替导线， 将两节干电池、两个 相同规格的电灯泡， 一只开关（如图21所 示）连成电路，要求 使开关同时控制两盏 灯。
19、如图所示，是一个 不完整的电路，请在图 中的A、B、C三处填入 （或不填）适当的电路 元件（选择电源、开关、 中器材），使电路成为 并联电路．
12、如图所示的电路中，属于两灯串 A、C 联的电路是_______，属于两灯并联 的电路是 B、D 。
13、L1和L2并联,请在图中错误之处打 上“×”，加以改正，并在空白处画 出正确的电路图。
×
×
14、某同学连好上题中所述电路后发现： 将关断开时，两灯均发光，当开关闭合 时，一盏灯发光，另一盏灯却熄灭了， 试画出该同学所连接电路的电路图，如
26、请把图中的电路元件连成电路图。 要求：S1只控制L1，S2控制干路。
S1
L1
L2
S2
28、如图所示，为了便于顾 客购物, “南京书城”楼下设 有地下停车场,地下值班室的 工作人员可以通过操纵室内 的开关,使想存车的司机通过 看入口处的红绿灯变可以知 车场内是否有空车位;红灯亮, 无车位,绿灯亮,有车位.请你设 计一个满足需要的电路.(电源 用电池)

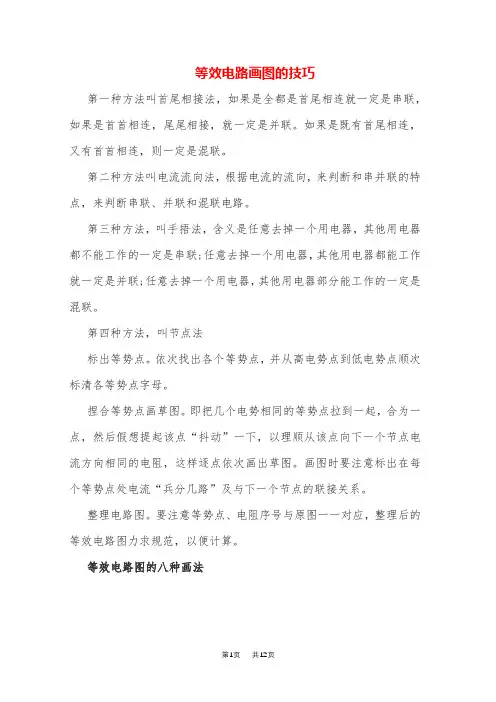

初中九年级物理等效电路画图的技巧
等效电路画图的技巧第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。
如果是既有首尾相连，又有首首相连，则一定是混联。
第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。
第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联;任意去掉一个用电器，其他用电器都能工作就一定是并联;任意去掉一个用电器，其他用电器部分能工作的一定是混联。
第四种方法，叫节点法标出等势点。
依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。
捏合等势点画草图。
即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。
画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。
整理电路图。
要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。
等效电路图的八种画法这个电路图画出另一个更规范的电路图。
如果还看不出来，就再画，最后就会规范出一个标准的电路图。
2、对于不规范的电路图，可利用“移点”或“移线”的方法变为规范的电路图。
如图所示：将图一中的L3左端接a点的导线移至接c点，而右端接b点的导线移至接d点，成为图二的形状，就可看出这三盏为是并联的。
注：移点或移线时，只能沿着导线移动，不能“越位”移动(即不能跨越电路元件移动)。
3、电路中，如果电容器两端的电压不变，则视为开路4、元件的等效处理，理想电压表--开路、理想电流表--短路。
5、电流流向分析法：从电源一极出法，依次画出电流的分合情况。
注意：有分的情况，要画完一路再开始第二路，不要遗漏。
一般先画干路，再画支路。
6、等势点分析法：先分析电路中各点电势的高低关系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。
中学物理画好电路图的几个好方法
一、由电路图连接实物图的时候，通常有以下几个方法：1、先串联后并联法：从电源的正极开始，先连接电路中元件最多的那条支路，然后将其它支路并联在这个支路上。
2、标号法：从电源正极开始，在电路图各元件符号两端标出相应的号码，然后在对应的实物图中各元件两端标上对应的号码，最后按电路图连接实物。
3、标路径法：当你看到一个电路图，你应该首先判断是串联还是并联。
如果是串联的，比如说一个电路依次是从正极到开关S到用电器L1到用电器L2到负极，那么我们不妨先在草稿纸上写出电流的方向：+ -S—L1 —L2 —-，然后根据这个就可以依次连接实物图。
如果是并联，那么我们先分清楚电流从正极到负极有几条路，比如说一个并联电路，它的干路是从正极到开关S，支路一是从开关S1到用电器L1，支路二是从开关S2到用电器L2，那么我们分别写出两条支路的电流方向：+ -S-S1 -L1 --和+ -S-S2 -L2--，然后找出相同的部分，那么这些相同的部分就是一条路了，再在不同的部分开始分岔，这样连接实物图，很有效，二、根据实物图画电路图根据实物图画电路图是初中物理中常见的题目，在这里可做如下假设：（1）、导线像橡皮筋，可伸长可缩短，不会被扯断。
（2 ）、接点即可以拆分，又可以合并。
并且能够移动，只要不跨过任何电路元件。
（3）、电路元件可以挪动，只要不跨过任何接点。
（4）、导线可拆股，可并股。
一股可以拆分为多股，多股可合并为一股。
1、替换法：将事物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。
替换时要注意：（1、必须用特定的符号代替电路元件；（2、接线柱上的接线位置不能改变；（3、电源极性、电表正负接线柱不能颠倒。
2、节点法：A、在实物图中将各元件用字母标好。
B、从电源正极出发，找到一个节点（就像三岔路口一样的，两条或三条或更多导线交的一点），假定为A点。
C、从电源负极出发找到一个分支点，假定为B点。
D、在A、B之间有电源的部分是干路，在A、B之间但没有电源的部分是支路E、画出干路，并标出A、B点。

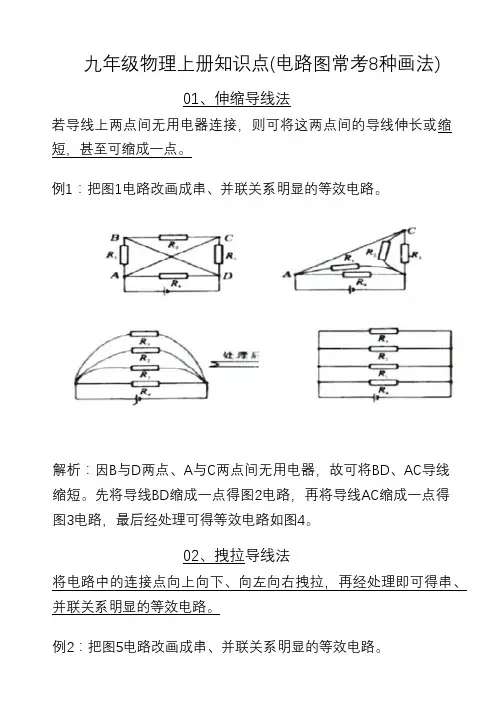

九年级物理上册知识点(电路图常考8种画法)
九年级物理上册知识点(电路图常考8种画法)01、伸缩导线法若导线上两点间无用电器连接，则可将这两点间的导线伸长或缩短，甚至可缩成一点。
例1：把图1电路改画成串、并联关系明显的等效电路。
解析：因B与D两点、A与C两点间无用电器，故可将BD、AC导线缩短。
先将导线BD缩成一点得图2电路，再将导线AC缩成一点得图3电路，最后经处理可得等效电路如图4。
02、拽拉导线法将电路中的连接点向上向下、向左向右拽拉，再经处理即可得串、并联关系明显的等效电路。
例2：把图5电路改画成串、并联关系明显的等效电路。
解析：将A 点先向上拉再向左拉，将B 点先向下拉再向右拉得图6电路；再经处理可得图7即题中所求电路。
03、合并节点法 不论导线有多长，只要其间没有连接电源、用电器，则导线两端点都可看成一点，从而找出各用电器两端的公共点。
此法可用于识别不规范的电路。
例3：把图8电路改画成串、并联关系明显的等效电路。
解析：因AC 和BD 两导线上都没有连接用电器，故可把AC和BD导线看作A和B两个点处理；进而可知四个电阻并联在A、B两点之间，将这四个电阻并联接在A、B两点之间使其作为电阻公共点，即可得图10所示题中所求电路。
04、移动节点法一个节点可从导线上的一处移到另一处，但不可越过电源、用电器。
例4：把图11电路改画成串、并联关系明显的等效电路。
解析：将节点A向左移到左侧导线上，将节点B向右移到右侧导线上，所得图12电路即题中所求。
例5：将图13电路改画成串、并联关系明显的等效电路。
解析：将节点A向上移，将节点B向下移，得图14电路即为图中所求。
图3.907、电表摘补法对于有电表的电路可采取电表摘补法分析：把电压表换文字内容连接处看成断路，电流表连接处看作一根导线。
由于导线、开关、电流表的阻值很小，所以在电路中可以把电压表两端导线在电路中进行等效移动，在移动中电压表两端导线可以跨过电路中任何导线、开关、电流表等电阻值很小的元件，而几乎不影响电压表的读数。
第十五章电流和电路 电路图实物图的画法 课件 21-22学年人教版九年级全一册物理
（2）
5．（2020 天水）请根据如图所示的实物图，画出对应的电路图。 答案：
6．（2020 东莞）根据电路图连接实物图。 答案：
7．如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好 下面的实物电路图，使 S1 闭合时 L1 亮，S2 闭合时 L2 亮。
答案：
8．在图中虚线框中填入电池和电流表的符号，使电路成为并联电 路。
答案：Leabharlann 特别注意：①实物图中元件的连接顺序必须与电路图中各元件 的顺序一致；②导线的端点必须接在各元件的接线柱上。
1．根据实物图画电路图。 （1）
（2）
（3）
（4）
2．根据电路图连接实物图。
3．按图所示的实物图在方框内画出它相应的电路图。 （1）
（2）
（3）
（4）
4．根据电路图连接实物图。 （1）
二、根据电路图连接实物图的步骤 根据电路图连接实物图方法多种多样，常用的方法可以分两步
进行。步骤 1：连好其中一条回路。在电路图中任选一条单一的回 路，对照这个回路在实物图中将相应的元件连接好。步骤 2：连接 回路以外的元件。找出电路中电流的分流点和汇合点，对照电路图， 将回路以外的元件一只一只地分别补连在实物图相应位置的两点 之间。
基础夯实 电路图实物图的画法
一、根据实物图画电路图的两种方法 根据实物图画电路图最常用的有两种方法。方法 1：首先按“电
流法”分析实物图——干路上有哪些元件，在什么位置，分流点和 合流点在什么位置，每条支路有哪些元件，元件的顺序。每一条支 路画一条横线。
方法 2：先画出其中一条电路的电路图，然后分析判断“分流 点”“合流点”的位置，判断的方法是“看该点是在哪两个元件之间”。 分别在分流点合流点中间画出另一条支路。
初中物理,画电路图方法与技巧
看电路图连接实物图，或画电路图时有什么方法和技巧。
其实挺简单的分清正负极电源开关和各个元件间的关系画电路图首先克服怕难思想，然后要掌握方法。
画电路图题型大约可分为以下几种：1、看实物画出电路图2、看图连元件作图3、根据要求设计电路4、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
九年级物理电路图的画法及实物图的连接
九年级物理电路图的画法及实物图的连接一、根据实物图画出电路图
二、根据电路图连接实物
三、如图所示，按电路图用笔画线作导线，将元件连接起来.
四、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
1、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图2所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
3、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．
4、在下左图中，根据实物图，画出相应的电路图．
5、根据右上图所示的实物图，画出电路图．
6、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
7、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)
8、由电路图连实物图
9、在图11—16中，根据实物图，画出相应的电路图．
10、用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；
(2)共用一个电池组
11、连接实物电路
12、根据下图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．。
八上科学电路图【作图讲解】
画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文‚分‛字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文‚合‛字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样画物理电路图
画电路图首先克服怕难思想，然后要掌握方法。
画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
（二）看电路图连元件作图
方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
（三）设计电路方法如下：
首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。
完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。
（四）识别错误电路一般错误发生有下列几种情况：
1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；
2、是否产生局部短接，被局部短路的用电器不能工作；
3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；
4、滑动变阻器错接了（全上或全下了）。
一、根据要求用笔画线代替导线，将各题中的实物连接起来。
L
1 L
2 S
1 图 8 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。
2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。
3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。
4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。
6、图
7、图
8、图
9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。
7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。
8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
9、图15中在A 、B 两房间都能控制灯泡的通、断电。
L 1 L 2 图 1
L 1 L 2 图 2
L 1 L 2 S 1
图 3
S 2
S
2 L 1 L 2
S 1 图 4
S
S
S 1 L 1 L 2 图 9 S 1
S
L 1 L 2 图 7 L 1 L 2 S 1 S 2
S
图 5 L 1 L 2
L 3 S 1
S S 2 图 6
图 10 S 1 S
L 1
L 2 图 11
L
2
S 1 S L 1 S S
1 L 1 L
2 图 12 L 1 L 2 S 1
图13
S L
1 S S 2
L 2 S 1
图 14
L 1 L
2
S
L 1
L
2
S
L 1 L
2 S
A 2
A 1
L 1 L
2 S
A 2
A 1
L 1
L2
S
L1
L 2
S
L2
L1
V1
V2
L1
L2
S
10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流
11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。
12、图19、图20中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。
13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。
14、图23、图24中两灯泡串联，电压表V1只测L1两端的电压，图23中V2只测L2两端的电压；图24中V2测L1、L2两端的总电压。
15、图25、26中两灯泡并联，S是总开关，滑动变阻器只控制L2，电流表只测通过L1的电流。
图15
B
图16
图17
图18
图19
图20
图21图22
图23
L2
L1
V1
V2
图24
A
L 1 L
2 S
L
1
L 2
S
L 1
L 2
S
L 1
L 2
A 2
A 1
S
L
S 1
S 2
+
－
D
二、根据电路图连接实物图 16、 17、 18、 19、
图
24 图
25
L 1
S。
