涂装机器人喷涂轨迹及膜厚仿真技术研究与应用简介
第9页/共25页
三、IPS喷涂膜厚仿真技术简介
◆ 运算方法
◎方法一：E-field法（精确仿真） 应用：a、适用于喷涂膜厚均匀性分析，包括内板 喷涂、边缘效应等； b、转换效率分析; c、污染评价。
◎方法二：快速投射法（快速仿真） 应用：a、适用于快速验证轨迹可达性，覆盖面 积是否完全等内容的情况，可用于优化过程参数，如 轨迹、速度等； b、平面的近似膜厚值测量。
涂装机器人喷涂轨迹及膜厚仿真 技术研究与应用简介
长安汽车工艺技术部 刘翔 2016年4月
CONTENTS
1 3
PART ONE
背景
2 4
PS喷涂轨迹仿真软件简介
PART TWO
IPS喷涂膜厚仿真软件简介
PART TH背景
概述：基于 “工业4.0” 在汽车涂装行业的研究与应用构想，国内外整车厂家正在涂装CAE分析、 数字化工厂、智能制造三方面展开研究，以期望实现工艺、质量在线监控，产品通过性等工艺仿真设计， 优化工艺设计、产品设计，降低产品后期试制设变风险。今天与大家分享其中喷涂轨迹仿真及喷涂膜厚 仿真研究应用板块。
一、背景
现状
目前，某公司的机器人仿形调试流程如下图所 示，主要依靠实车贴板及实车验证方式进行。
仿形需求
需求分析
以6种颜色、2种清漆、4种中涂计算，共需白车身116辆； 每新增1种颜色另增加20辆白车身，单价约10000元/辆；闭合件、
翼子板26套，每新增1个颜色另增加2套，单价约1000元/套。 单次膜厚调试测量点为207个，单色膜厚调试至少4次。 单次外观调试测量点为35个，单色共外观调试至少4次。 以6种颜色、2种清漆、4种中涂计算，膜厚调试至少共48次，测 量点9936个；外观调试至少24次，测量点840个。
二、PS喷涂轨迹仿真技术简介
◆ 优势
◎具有离线编程功能，可在车型数据在设计阶段完成喷涂仿行 轨迹的编写及优化，缩短调试周期，提升仿形效率； ◎选择最优机器人操作时间及路径，保证工作流畅性； ◎减少实车挂板优化仿形轨迹的过程，节约试板成本； ◎减少人工膜厚测量的工作量，节约人力资源，且有益于人机 工程； ◎离线编程功能具有通用性，程序员只用掌握一种操作流程即 可实现编程，无需适应各个生产线不同喷涂机器人的情况。 如轨迹可达性测试中，红色标注即为 发生干涉的部分。
二、PS喷涂轨迹仿真软件简介
◆ 原理
该软件通过输入目标距离、扇面、速度、油漆化学性质等 一系列参数，准确模拟机器人的涂装应用程序和离线编程。 可完成以下功能： 1、生成能够充分覆盖目标表面的喷涂路径； 2、进行路径可达性测试； 3、模拟一个完整的喷涂程序，包括运动，喷枪的开关状 态; 4、对程序性能分析，软件可提供每个轨迹点的程序状态， 膜厚值等信息； 5、及时侦测和以表格形式输出由喷涂参数、编程以及实 际TCP速度而引起的程序错误。
工作开展。
解决方案
通过调研PS喷涂轨迹仿真软件及IPS喷涂膜厚仿真软件发现，PS软件能实现新车型机器人仿形轨迹离 线编程， IPS喷涂膜厚仿真软件可导入已有轨迹进行喷涂效果模拟，如此便可在车型数据阶段编制出优化 和验证后的仿形轨迹，待轨迹确认后再进行实车验证。从而能减少轨迹优化过程中实车浪费数量，同时还 可减少人工数据测量的工作量，缩短调试周期，提升工作效率。 以6种颜色、2种清漆、4种中涂计算，使用喷涂仿真软件初步可节约9台，减少16256测量点，缩短仿 形时间月1个月。 该技术可应用于所有车型的机器人喷涂仿形调试工作。
一、背景
存在问题
资源浪费：目前主要通过实车验证的方式对仿形轨迹进行优化和验证，浪费大量实车及人力资源 低效率：反复验证及人工测量，导致较大工作量及调试周期长 滞后性：实车制造后才能进行仿形轨迹的优化和验证，不能将实车造型引起的外观问题规避在数
据分析阶段，导致问题反馈滞后；且工作效率低； 人机工程差：为保证车间正常生产，调试工作常安排在节假日或者夜间进行，不利于人机工程和
三、IPS喷涂膜厚仿真技术简介
◆ 原理
Near-bell仿真 气流仿真 输入数据 工艺条件 喷涂量 空气流形状 旋转速度 高压 CAD描述 机器人运动 电动力学
喷涂厚度分布 预测
Near-bell试验
液滴跟踪
IPS喷涂仿真软件通过输入指定信息（车型数模、机器人运动、喷涂参数等），使用浸没边界算法， 在同一个软件界面同时进行喷涂需要的流场、电磁场和液滴的耦合计算，输出喷涂厚度分布、转换效率 等结果。软件操作简单及高自动化，可以对喷涂工艺参数及效果等做系统性的研究，从而对工艺过程进 行优化，提升工作效率。
数字化工厂
虚拟仿真 Process Simulate 设备厂房干涉 检查 前处理通过性 仿真 电泳通过性仿 真 机器人动态仿 真 机器人动态干 涉检查 VC虚拟制造
智能制造
虚拟物流 智能制造车间 Plant Inteligent Simulation Manufacturing 物流体系规 ANDON系统 划 生产管理系统 生产计划验 物料投放系统 证 能源监控系统 颜色排产验 MES生产管理系 证 统 输送链物流 AVI车身识别系 仿真 统 工艺数据采集 缓存平台能 系统 力验证 QLS质量管理系 统 PMC生产过程监 视系统 工艺文件发放 系统
IPS软件可智能化的模拟喷涂过程，高效率的考虑电场，重力场，流场以及液滴的运动轨迹， 研究不同的喷涂路径或者旋杯参数对喷涂效率的影响，帮助用户设计更低成本，更环保，更高质量 的工艺。
三、IPS喷涂膜厚仿真技术简介
◆ 仿真流程
◎前处理 1、导入CAD数模 2、导入机器人运动轨迹 3、定义过程参数 4、自动网格划分 ◎运算方式选择 快速仿真或精确仿真 ◎ 后处理 1、厚度评估 2、计算效率
三、IPS喷涂膜厚仿真技术简介
◆ 优势
通过喷涂膜厚仿真工具来预测表面处理加工过程，具有以下优势： ◎降低人工数据测量工作量，节约人力资源 ◎降低样车的需求量，减少相应费用 ◎缩短仿形调试周期，提高工作效率 ◎提高喷涂质量、喷涂速度及表面柔性化 ◎降低过喷涂，减少能源消耗 ◎有益于环境保护
二、PS喷涂轨迹仿真技术简介
◆ 编程流程
收集项目所需数据，并对数据进行归类、建模等工作。 对现场工艺、程序设备进行分析，熟悉现场标准。 根据现场标准，制定详细的项目工艺标准，PS技术规范 等实施标准。
PS中进行Layout布局，生产现场虚拟化。 结合现场，提出轨迹的可行性方案，创建喷涂路径。 PS环境下进行机器人运动仿真，根据节拍要求，优化喷涂轨迹。 根据模拟仿真，PS输出机器人离线喷涂程序。 现场示教PS输出的机器人离线喷涂程序。
涂装数字化构架
CAE分析
烘烤仿真 VPS/DRY 温度-时间分 布云图 温度-时间历 程曲线 热应力模拟分 析 热变形模拟分 析 喷嘴角度位置 模拟 空气流速、时 间模拟 前处理气泡 分析 电泳涌坑分 析 槽液漩涡模 拟 未涂区域识 别 串槽部位识 别 积水分析 CAE仿真分析 配方模拟颜 技术 色 模拟电泳上 模拟渲染 膜的状态 白车身涂层 分析颜色表 厚度 现 电流密度分 分析整车效 布 果 验证产品结 构 电泳液及设 模拟整车/外 备参数 饰件匹配 识别未涂层 区域及窜槽 部位 排水排气仿 真 Alsim 电泳膜厚仿 真 EcoatMaster 颜色仿真 CINavigator 喷涂膜厚仿真 工艺规划 IPS Virtual Process Paint Designer 工艺规程 优化漆膜膜厚 工艺流程 优化喷涂轨迹 人员定额 优化喷涂参数 工时分析 精确工艺规划 3D工厂布局 模拟调试 设备选型 离线编程 标准工艺库 喷涂可达性分 设备/工装资源 析 库 EBOM/PBOM管理
四、技术应用
◆某乘用车翼子板验证
仅需两个小时计算时间 摆动和横向运动吻合度较高 可模拟研究不用工艺的效果
四、技术应用
◆某车型喷板实验结果展示
结论：经试板喷涂验证，仿真结果与实际膜厚接近。所以，通过轨迹仿真技术与膜厚仿真技 术相结合，可用于膜厚均一性分析及喷涂轨迹验证。
四、技术应用
◆环境污染评估
喷涂机器人运动学和轨迹规划算法研究
喷涂机器人运动学和轨迹规划算法研究喷涂机器人是一种用于自动喷涂涂料的机器人设备，其运动学和轨迹规划算法的研究对于提高喷涂效率和质量具有重要意义。
本文将围绕喷涂机器人的运动学原理和轨迹规划算法展开讨论，分析现有的研究成果，探讨未来的发展方向和挑战。
一、喷涂机器人运动学原理1.1 机器人运动学概念及分类机器人运动学是研究机器人运动的一门学科，包括位置、速度、加速度等参数的描述和计算。
按照结构和功能，机器人可以分为工业机器人、服务机器人、特种机器人等，喷涂机器人属于工业机器人的一种。
1.2 喷涂机器人的运动学特点喷涂机器人通常由多个自由度的关节组成，能够完成复杂的三维空间运动。
在喷涂过程中，喷涂枪需要按照设计好的轨迹在工件表面上均匀地喷涂涂料，这就要求喷涂机器人具有高精度的运动控制能力。
1.3 喷涂机器人的运动学建模对于喷涂机器人的运动学建模可以采用D-H参数法或者其他适合的方法进行描述和计算，以确定各个关节的运动规律和坐标变化。
二、喷涂机器人轨迹规划算法2.1 轨迹规划的概念及意义轨迹规划是指确定机器人在运动过程中的轨迹，使得机器人能够在作业空间内高效、平稳地运动，减少误差和振动，提高工作效率和质量。
2.2 喷涂机器人的轨迹规划要求对于喷涂机器人来说，轨迹规划需要满足喷涂路径的要求，保证喷涂枪在工件表面上的均匀喷涂，同时考虑机器人自身的运动约束和工作空间的限制。
2.3 喷涂机器人的轨迹规划算法目前，常用的轨迹规划算法包括插补法、优化算法、曲线拟合等，这些算法可以根据具体的喷涂要求和实际情况进行选择和组合，以实现高效的轨迹规划。
3.1 运动学理论研究在喷涂机器人的运动学研究中，学者们对机器人的结构、运动规律、坐标变换等进行了深入的探讨和分析，提出了一些新的运动学模型和求解方法，为喷涂机器人的运动控制提供了理论基础。
3.2 轨迹规划算法应用轨迹规划算法的研究主要集中在如何根据不同的喷涂任务和工件形状进行智能化的轨迹规划，以及如何利用先进的优化算法和曲线拟合技术实现高效的喷涂路径生成和优化。
喷涂机器人关键技术研究及发展前景
喷涂机器人关键技术研究及发展前景标题：喷涂机器人关键技术研究及发展前景简介：喷涂机器人作为现代工业生产中不可或缺的一环，已经得到广泛应用。
本文将深入探讨喷涂机器人的关键技术，包括机器人运动控制、喷涂过程感知与规划、喷涂精度和效率提升等方面，并展望喷涂机器人在未来的发展前景。
第一部分：机器人运动控制技术在喷涂过程中，机器人运动控制技术是十分重要的一项关键技术。
机器人需要准确、稳定地进行路径规划和速度控制，以确保喷涂作业的质量和效率。
本部分将介绍常见的机器人运动控制算法，如PID控制、模糊控制和自适应控制，并探讨其在喷涂机器人中的应用。
第二部分：喷涂过程感知与规划技术为了实现精确的喷涂作业，喷涂机器人需要具备感知和规划的能力。
本部分将介绍基于视觉传感器、力传感器和位置传感器等技术的喷涂过程感知方法，并探讨使用路径规划和轨迹规划技术来提高喷涂作业的准确性和效率。
第三部分：喷涂精度和效率提升技术提高喷涂精度和效率是喷涂机器人研究的重要目标之一。
本部分将介绍涂层厚度检测和控制技术、喷嘴尺寸和喷嘴设计优化技术、喷涂速度和角度控制技术等，以及它们在提高喷涂精度和效率方面的应用。
第四部分：喷涂机器人的发展前景喷涂机器人作为一种高效、精确、环保的喷涂工具，在未来将有广阔的应用前景。
本部分将探讨喷涂机器人在汽车制造、航空航天、建筑装饰等领域的应用，并提出对未来喷涂机器人发展的展望。
结论：本文深入研究了喷涂机器人的关键技术，包括机器人运动控制、喷涂过程感知与规划、喷涂精度和效率提升等方面。
通过分析和讨论这些技术的应用和发展前景，可以看出喷涂机器人在工业生产中的重要性和潜力。
未来，随着技术的进一步发展和创新，喷涂机器人将继续为各行各业带来更高效、更精确的喷涂解决方案。
观点和理解：根据对喷涂机器人关键技术的研究和对未来发展前景的展望，我认为喷涂机器人在工业应用中将扮演着更为重要的角色。
随着制造业的发展，喷涂机器人将逐渐取代传统的人工喷涂工艺，提高生产效率和质量，并且能够适应更多复杂的喷涂任务。
机器人喷涂在汽车涂装中的应用
机器人喷涂在汽车涂装中的应用随着工业技术的不断发展，机器人在汽车制造领域的应用也越来越广泛。
机器人喷涂在汽车涂装中的应用就是其中之一。
机器人喷涂技术已经成为现代汽车制造过程中不可或缺的一部分，它不仅提高了喷涂质量和效率，还减少了人力投入和环境污染。
本文将就机器人喷涂在汽车涂装中的应用进行详细介绍。
机器人喷涂在汽车涂装中的历史可以追溯到上个世纪。
早期的机器人喷涂技术主要是使用单臂机器人进行喷涂，由于技术限制和工艺不足，喷涂效果并不理想。
随着科技的进步，双臂机器人及多轴机器人的出现，使得喷涂技术得以迅速发展。
现在，机器人喷涂已经成为汽车制造中的标配，几乎所有的汽车生产线上都可以看到机器人喷涂的身影。
二、机器人喷涂在汽车涂装中的优势1. 自动化程度高相比传统的手工喷涂，机器人喷涂具有自动化程度高的显著优势。
机器人可以根据预先设定的程序进行工作，不需要人工干预，大大提高了生产效率。
而且，机器人操作稳定、准确，保证了涂装质量的稳定性和一致性。
2. 喷涂效率高机器人喷涂速度快，喷涂范围广，可以完成复杂外形的汽车零部件的涂装。
而且，机器人喷涂可以做到多重喷涂，在短时间内完成底漆、面漆等不同涂装工艺，大大缩短了涂装周期。
3. 减少人力投入机器人喷涂减少了人力投入，降低了劳动成本。
而且，涂装过程中的有害气体，对操作人员的伤害也得到了减少。
4. 环保节能机器人喷涂可以精确控制喷涂量，减少了漆料的浪费，降低了环境污染。
而且，机器人喷涂可以做到精准控制喷涂厚度，保证了汽车表面的光洁度和均匀性。
5. 数据化管理机器人喷涂的生产数据能够进行实时监控和记录，方便企业进行生产过程的管理和优化，降低了生产过程中的质量风险。
随着科技的不断进步，机器人喷涂技术也在不断发展。
未来，机器人喷涂将会有更多的技术创新和应用拓展。
1. 智能化智能机器人喷涂技术将会是未来的发展趋势。
通过人工智能技术的应用，机器人可以根据汽车的外形特征进行自适应调整，更好地适应不同汽车零部件的涂装需求。

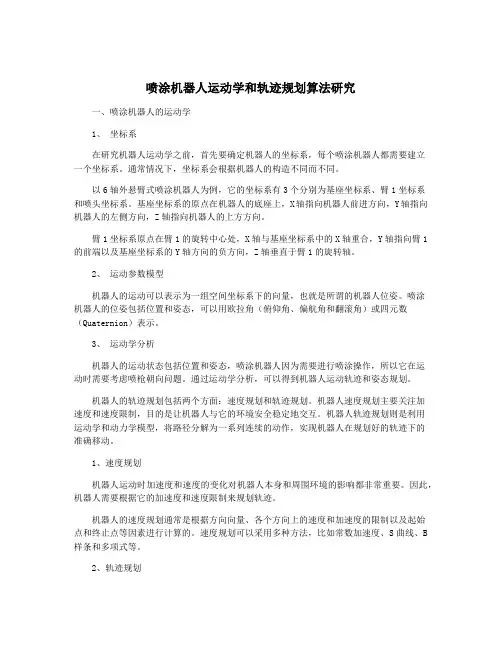

喷涂机器人运动学和轨迹规划算法研究
喷涂机器人运动学和轨迹规划算法研究一、喷涂机器人的运动学1、坐标系在研究机器人运动学之前，首先要确定机器人的坐标系，每个喷涂机器人都需要建立一个坐标系。
通常情况下，坐标系会根据机器人的构造不同而不同。
以6轴外悬臂式喷涂机器人为例，它的坐标系有3个分别为基座坐标系、臂1坐标系和喷头坐标系。
基座坐标系的原点在机器人的底座上，X轴指向机器人前进方向，Y轴指向机器人的左侧方向，Z轴指向机器人的上方方向。
臂1坐标系原点在臂1的旋转中心处，X轴与基座坐标系中的X轴重合，Y轴指向臂1的前端以及基座坐标系的Y轴方向的负方向，Z轴垂直于臂1的旋转轴。
2、运动参数模型机器人的运动可以表示为一组空间坐标系下的向量，也就是所谓的机器人位姿。
喷涂机器人的位姿包括位置和姿态，可以用欧拉角（俯仰角、偏航角和翻滚角）或四元数（Quaternion）表示。
3、运动学分析机器人的运动状态包括位置和姿态，喷涂机器人因为需要进行喷涂操作，所以它在运动时需要考虑喷枪朝向问题。
通过运动学分析，可以得到机器人运动轨迹和姿态规划。
机器人的轨迹规划包括两个方面：速度规划和轨迹规划。
机器人速度规划主要关注加速度和速度限制，目的是让机器人与它的环境安全稳定地交互。
机器人轨迹规划则是利用运动学和动力学模型，将路径分解为一系列连续的动作，实现机器人在规划好的轨迹下的准确移动。
1、速度规划机器人运动时加速度和速度的变化对机器人本身和周围环境的影响都非常重要。
因此，机器人需要根据它的加速度和速度限制来规划轨迹。
机器人的速度规划通常是根据方向向量、各个方向上的速度和加速度的限制以及起始点和终止点等因素进行计算的。
速度规划可以采用多种方法，比如常数加速度、S曲线、B 样条和多项式等。
2、轨迹规划机器人的轨迹规划可以分为两个部分：路径规划和动作规划。
路径规划是指在地图中找到从起点到终点的最佳路径，该路径需要符合一定的约束条件要求。
动作规划是将路径分解为一系列具体的运动任务，然后利用关节角度等运动参数计算机器人的运动轨迹。
机器人喷涂在汽车涂装中的应用
机器人喷涂在汽车涂装中的应用随着科技的发展和人们对汽车外观要求的提升，机器人喷涂在汽车涂装中的应用越来越广泛。
相比于传统的人工喷涂，机器人喷涂具有效率高、质量稳定、精度高等优势，成为现代汽车生产线中不可或缺的一部分。
一、机器人喷涂的基本工作原理机器人喷涂主要通过机器人臂进行喷涂工作。
机器人臂通过控制系统精确地操控喷枪，将喷涂材料均匀地喷涂在汽车表面上。
喷涂的过程需要根据车身形状和涂料要求进行程序设计，通过操控机器人臂的运动路径和喷枪的喷涂参数来实现。
1. 喷涂质量稳定：机器人喷涂可以保证喷涂的均匀性和一致性，避免了因为人工操作的差异而引起的涂装质量不稳定的问题。
机器人喷涂可以保证每辆汽车的喷涂效果一致，提高了整个生产线的效率和品质。
2. 喷涂速度快：机器人喷涂可以根据生产需求快速调整喷涂速度，而且操作时间短，能够节省人力资源和时间成本。
机器人喷涂可以在短时间内完成大量的涂装工作，提高了生产效率和产能。
3. 精度高：机器人喷涂可以根据程序设计精确控制喷涂位置和喷涂量，确保每个喷涂部位都能够得到均匀的涂料覆盖，避免出现色差和漏喷等问题。
机器人喷涂的精度高，可以满足消费者对汽车外观的高要求。
4. 适应多种涂装工艺：机器人喷涂可以适应不同的涂装工艺，包括底漆、面漆、清漆等不同种类的涂料喷涂工艺。
机器人喷涂可以根据不同的涂装要求进行程序切换和调整，满足各种不同款式和要求的汽车涂装工艺。
5. 安全环保：机器人喷涂相比于传统的人工喷涂更加安全环保。
机器人喷涂可以减少操作人员的接触和暴露在有害气体和化学物质中的风险。
机器人喷涂也可以控制喷涂量和喷涂厚度，减少涂料的浪费和对环境的污染。
随着汽车行业的发展和人们对汽车外观要求的提升，机器人喷涂在汽车制造行业中有着广阔的前景。
机器人喷涂可以提高生产效率和涂装质量，降低生产成本和工人的劳动强度。
机器人喷涂可以根据不同的涂装要求进行程序切换，满足个性化需求，提供更多的汽车外观选择。

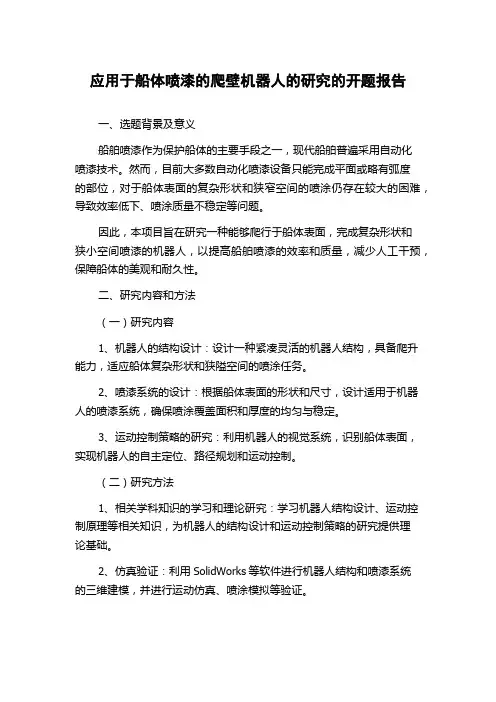

应用于船体喷漆的爬壁机器人的研究的开题报告
应用于船体喷漆的爬壁机器人的研究的开题报告一、选题背景及意义船舶喷漆作为保护船体的主要手段之一，现代船舶普遍采用自动化喷漆技术。
然而，目前大多数自动化喷漆设备只能完成平面或略有弧度的部位，对于船体表面的复杂形状和狭窄空间的喷涂仍存在较大的困难，导致效率低下、喷涂质量不稳定等问题。
因此，本项目旨在研究一种能够爬行于船体表面，完成复杂形状和狭小空间喷漆的机器人，以提高船舶喷漆的效率和质量，减少人工干预，保障船体的美观和耐久性。
二、研究内容和方法（一）研究内容1、机器人的结构设计：设计一种紧凑灵活的机器人结构，具备爬升能力，适应船体复杂形状和狭隘空间的喷涂任务。
2、喷漆系统的设计：根据船体表面的形状和尺寸，设计适用于机器人的喷漆系统，确保喷涂覆盖面积和厚度的均匀与稳定。
3、运动控制策略的研究：利用机器人的视觉系统，识别船体表面，实现机器人的自主定位、路径规划和运动控制。
（二）研究方法1、相关学科知识的学习和理论研究：学习机器人结构设计、运动控制原理等相关知识，为机器人的结构设计和运动控制策略的研究提供理论基础。
2、仿真验证：利用SolidWorks等软件进行机器人结构和喷漆系统的三维建模，并进行运动仿真、喷涂模拟等验证。
3、实验测试：进行机器人在模拟船体表面的喷涂任务中的实验测试，验证机器人的稳定性、有效性和可行性。
三、预期成果本项目预期实现以下成果：1、设计一种适用于船体喷漆的爬墙机器人，具备自主定位、路径规划和运动控制能力。
2、设计一种适用于机器人的喷涂系统，保证喷漆质量均匀稳定。
3、实现机器人的爬墙运动和喷涂任务的自动化控制，提升船舶喷漆的效率、稳定性和质量。
四、进度计划1、第一阶段：学习机器人设计和运动控制原理，完成机器人结构设计和喷涂系统的初步设计（2个月）。
2、第二阶段：进行机器人结构和喷漆系统的建模和仿真验证，完成机器人的自主定位、路径规划和运动控制策略的研究（3个月）。
3、第三阶段：进行机器人在模拟船体表面的喷涂任务中的实验测试，探索喷漆质量的优化和机器人的稳定性、有效性和可行性的优化（3个月）。
喷涂施工机器人设计与实现
喷涂施工机器人设计与实现喷涂施工机器人设计与实现随着现代制造业的发展，越来越多的行业开始使用机器人来提高生产效率和质量。
其中，喷涂施工领域是一个重要的应用领域。
传统的喷涂工作往往需要人工操作，存在一定的局限性，如工人劳动强度大、工作效率低、不够精确等问题。
而喷涂施工机器人的出现，则为我们提供了一种解决方案。
喷涂施工机器人是一种可以替代人工完成喷涂作业的设备。
它能够自动完成调整喷枪位置和喷涂剂量、精确控制喷涂角度和速度等工作。
这样不仅提高了喷涂施工的效率，同时还可以保证喷涂的质量和一致性。
在设计喷涂施工机器人时，需要考虑以下几个关键要素： 1. 机器人运动系统设计：喷涂施工机器人需要能够在工作空间内自由移动，并准确到达指定位置。
因此，运动系统设计是其核心组成部分。
通常采用的是多自由度机械臂结构，通过各关节的联动完成空间内的移动。
2. 视觉系统设计：为了准确感知和识别喷涂作业区域，喷涂施工机器人通常配备了视觉系统。
视觉系统通过摄像头或激光扫描仪获取实时环境信息，并通过图像处理算法分析识别喷涂区域的位置和形状。
3. 控制系统设计：喷涂施工机器人的控制系统是保证其准确执行任务的关键。
控制系统需要实时处理和调整机器人的运动轨迹、喷涂参数等，以确保喷涂结果的一致性和质量。
4. 喷涂工具设计：喷涂工具是喷涂施工机器人的重要组成部分。
它通常包括喷涂枪、喷涂嘴和涂料供应系统等。
喷涂工具的设计需要考虑喷涂剂量、喷涂角度和速度等参数，以适应不同的施工要求。
在实现喷涂施工机器人时，我们可以采用以下步骤：1. 确定需求和目标：根据实际应用需求和施工要求，确定机器人的喷涂范围、速度和准确度等目标。
2. 设计机械结构：根据工作空间和施工要求，设计机器人的机械结构，包括关节数目、关节类型和运动范围等。
3. 选择感知系统：根据需要选择适当的感知系统，如摄像头和激光扫描仪等，完成环境感知和目标识别。
4. 开发控制系统：根据机械结构和感知系统的设计，开发控制系统，实现机器人的运动控制和喷涂参数调整。
喷涂机器人控制系统开发与应用技术研究的开题报告
喷涂机器人控制系统开发与应用技术研究的开题报告一、研究背景及意义随着现代工业的不断发展，人们对于喷涂机器人的需求不断增加。
喷涂机器人作为一种重要的自动化装备，广泛应用于汽车、家电、电器、船舶等行业。
目前，国内外喷涂机器人技术正在快速发展，而机器人控制系统是喷涂机器人的核心部分，其质量和性能直接影响到机器人的喷涂效果和可靠性。
针对现有喷涂机器人控制系统存在的问题，本研究将以开发一种新型喷涂机器人控制系统为目标，探索机器人控制系统的优化设计和应用技术，为提高喷涂机器人的自动化程度、减少喷涂过程中的人力投入和提高喷涂质量和效率做出贡献。
二、研究内容及方法（一）研究内容1.分析喷涂机器人控制系统的工作原理和结构，探究系统中各组成部分的功能、特点和工作流程。
2.根据喷涂机器人的工作特点和实际应用需求，确定机器人控制系统的要求和功能，制定系统设计方案。
3.研究机器人控制系统的硬件设计和软件设计，采用先进的产品设计技术，综合利用各种现代控制理论和成熟的技术手段进行系统开发。
4.设计并制作喷涂机器人实验平台，进行系统的仿真试验和实际操作测试，验证系统的可靠性和优良性能。
5.根据实验测试结果，结合实际应用需求，优化和完善系统设计和应用技术，提高控制系统的质量和性能。
（二）研究方法1.文献调研：通过对喷涂机器人控制系统的国内外研究现状和发展趋势的深入了解，确定研究方向和内容。
2.系统分析：对喷涂机器人控制系统进行结构分析，确定系统要求和功能特点。
3.软硬件设计：采用现代化的控制技术和方法，设计机器人控制系统的硬件和软件。
4.实验验证：制作喷涂机器人实验平台，进行系统的仿真试验和实际操作测试，验证系统的可靠性和优良性能。
5.系统优化：结合实验测试结果，优化和完善系统设计和应用技术，提高控制系统的质量和性能。
三、预期目标本研究旨在开发一种新型喷涂机器人控制系统，通过对控制系统结构、硬件设计和软件设计进行优化，提高系统的稳定性和可靠性，并为喷涂机器人的自动化程度、喷涂质量和效率提供技术支持。
家具喷涂机器人喷枪轨迹生成分析与研究
