传感器电路的噪声及其抗干扰技术研究
传感器中的噪声和干扰抑制技术
传感器中的噪声和干扰抑制技术传感器是现代科技领域中的重要组成部分，被广泛应用于各个领域。
然而，传感器在工作过程中常常会受到噪声和干扰的干扰，降低了其性能和准确性。
为了解决这一问题，人们提出了各种噪声和干扰抑制技术，本文将从几个方面详细介绍这些技术的原理和应用。
一、噪声来源与分类在了解噪声和干扰抑制技术之前，我们首先需要了解噪声的来源和分类。
噪声主要可以分为外部噪声和内部噪声。
外部噪声主要来自于环境，如电磁辐射、震动、温度变化等。
内部噪声则是由于传感器本身的结构和电路等因素引起的，如放大器电路噪声、电源噪声等。
根据频率范围的不同，噪声可以进一步分为低频噪声、中频噪声和高频噪声。
低频噪声一般在1Hz以下，主要来源于环境震动和温度变化等；中频噪声在几百Hz至几百kHz范围内，主要由电磁干扰引起；高频噪声则在几百kHz以上，如来自于放大器电路的噪声。
二、噪声抑制技术1. 信号滤波技术信号滤波技术是最常用的噪声抑制技术之一。
滤波器可以根据噪声的频率范围进行选择。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器用于滤除高频噪声，高通滤波器则用于滤除低频噪声，带通滤波器和带阻滤波器可以根据实际噪声频谱的分布来选择。
2. 系统抗干扰技术系统抗干扰技术主要包括防电磁干扰和防震动技术。
防电磁干扰主要通过合理设计传感器的结构和电路布局以及屏蔽等手段来降低外界电磁信号对传感器的干扰。
防震动技术则通过采用减振材料、调整传感器的安装方式等方式来降低震动对传感器的影响。
3. 信号处理技术信号处理技术是一种较为复杂的噪声抑制技术，它可以通过对传感器采集到的信号进行处理，提取有用的信息并滤除噪声。
常见的信号处理技术包括数字滤波、小波变换、自适应滤波等。
这些技术可以对传感器信号进行干扰抑制、特征提取和信号重建等处理，从而提高传感器的性能。
三、干扰抑制技术的应用噪声和干扰抑制技术在各个领域都有广泛的应用。
例如，在无线通信领域，通过采用合适的信道编码和解码技术，可以降低信道噪声对通信质量的影响，提高通信的可靠性和性能。

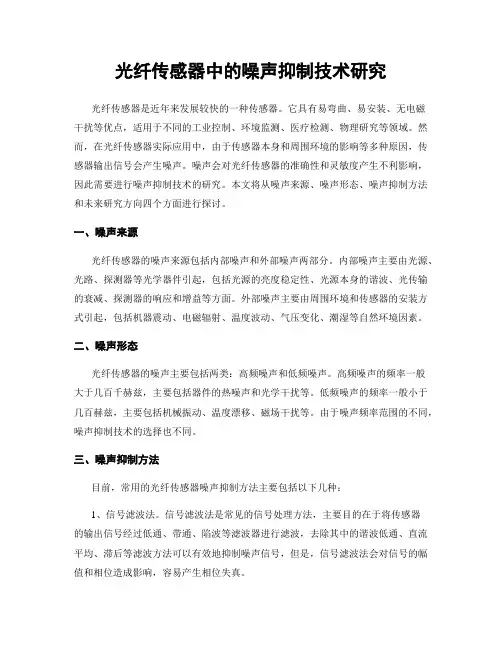

光纤传感器中的噪声抑制技术研究
光纤传感器中的噪声抑制技术研究光纤传感器是近年来发展较快的一种传感器。
它具有易弯曲、易安装、无电磁干扰等优点，适用于不同的工业控制、环境监测、医疗检测、物理研究等领域。
然而，在光纤传感器实际应用中，由于传感器本身和周围环境的影响等多种原因，传感器输出信号会产生噪声。
噪声会对光纤传感器的准确性和灵敏度产生不利影响，因此需要进行噪声抑制技术的研究。
本文将从噪声来源、噪声形态、噪声抑制方法和未来研究方向四个方面进行探讨。
一、噪声来源光纤传感器的噪声来源包括内部噪声和外部噪声两部分。
内部噪声主要由光源、光路、探测器等光学器件引起，包括光源的亮度稳定性、光源本身的谐波、光传输的衰减、探测器的响应和增益等方面。
外部噪声主要由周围环境和传感器的安装方式引起，包括机器震动、电磁辐射、温度波动、气压变化、潮湿等自然环境因素。
二、噪声形态光纤传感器的噪声主要包括两类：高频噪声和低频噪声。
高频噪声的频率一般大于几百千赫兹，主要包括器件的热噪声和光学干扰等。
低频噪声的频率一般小于几百赫兹，主要包括机械振动、温度漂移、磁场干扰等。
由于噪声频率范围的不同，噪声抑制技术的选择也不同。
三、噪声抑制方法目前，常用的光纤传感器噪声抑制方法主要包括以下几种：1、信号滤波法。
信号滤波法是常见的信号处理方法，主要目的在于将传感器的输出信号经过低通、带通、陷波等滤波器进行滤波，去除其中的谐波低通、直流平均、滞后等滤波方法可以有效地抑制噪声信号，但是，信号滤波法会对信号的幅值和相位造成影响，容易产生相位失真。
2、环路反馈法。
环路反馈法主要通过环路反馈实现噪声抑制的目的，是一种较为高级的信号处理方法。
环路反馈法通常分为压变式和光纤式，前者主要是利用声光晶体的电光效应实现环路反馈，后者则可以利用光纤光栅等器件实现环路反馈。
相较于信号滤波法，环路反馈法可以减小对信号的影响，但是其成本较高、误差较大，需要调节环路的参数等。
3、模拟抵消法。
模拟抵消法主要是利用模拟技术实现噪声抵消，通过在线性电路中加入反相信号，使得输出信号与噪声信号相消，从而得到一个抗噪性能更好的滤波信号。
传感器电路中的噪声滤除技术
传感器电路中的噪声滤除技术在传感器电路中，噪声是一个常见的问题，它可以干扰传感器的准确性和可靠性。
因此，噪声滤除技术在电路设计中起着至关重要的作用。
本文将探讨传感器电路中常用的噪声滤除技术以及它们的原理和应用。
噪声是在传感器电路中产生的不希望的随机信号。
它可以来自不同的来源，比如电源干扰、环境电磁场影响、器件非线性等。
噪声信号在传感器电路中叠加在被测信号上，影响传感器的测量精度和可靠性。
因此，为了获得准确的测量结果，需要采取噪声滤除技术来去除这些干扰信号。
常用的噪声滤除技术之一是滤波器。
滤波器可以根据频率的不同对信号进行处理，从而去除不需要的频率成分。
在传感器电路中，低通滤波器是最常用的滤波器类型之一。
该滤波器可以通过将高频成分滤除掉，只保留低频部分，从而滤除高频噪声。
另外，高通滤波器可以滤除低频噪声。
如果在传感器应用中仅需要某个特定频率范围内的信号，可以使用带通滤波器来选择性地滤除其他频率范围的噪声。
除了滤波器外，还有一些其他的噪声滤除技术可供选择。
一种常见的技术是采样平均。
该技术通过对多次采样数据进行平均来减小噪声的影响。
通过增加采样次数，可以提高信号的信噪比，从而达到更好的测量精度。
此外，可以使用数字滤波技术对传感器信号进行处理。
数字滤波器可以通过数字算法对信号进行处理，具有高度的灵活性和可调性。
通过在数字域对信号进行处理，可以更精确地控制滤波效果。
在应用中，具体的噪声滤除技术选择取决于所测量信号的特点和噪声的产生机制。
例如，在温度传感器应用中，传感器的输出信号往往包含较高的噪声。
为了减小噪声的影响，可以采用低通滤波器来滤除高频噪声。
对于需要高测量精度的应用，常常采用滤波器和采样平均技术的组合来取得更好的效果。
值得注意的是，滤波器的选择和参数设置需要根据具体应用的要求进行调整和优化，以实现最佳的滤波效果。
除了上述提到的噪声滤除技术，还有一些其他的技术可以用于传感器电路中的噪声滤除。
例如，信号调理电路可以通过增加增益、调整增益的带宽等方式对信号进行处理，从而减小噪声的影响。
传感器电路的噪声及其抗干扰技术研究
汇报人：
CONTENTS
PART ONE
PART TWO
定义：热噪声是由于电路中电子的热运动而产生的随机噪声 产生原因：温度变化导致电子随机运动，从而在电路中产生电压和电流的波动 特点：与频率无关，与温度成正比，无法完全消除 影响：降低电路的信噪比，限制电路的灵敏度和性能
平衡高性能与低成本的挑战：在保证 传感器电路高性能的同时，降低其制 造成本，以实现高性能与低成本的平 衡
添加标题
添加标题
添加标题
添加标题
低成本传感器电路的制造技术研究： 降低传感器电路的制造成本，以促 进其在更多领域的应用
未来研究方向与挑战：继续深入研 究高性能与低成本平衡的挑战，探 索新的解决方案和技术路径
模型描述：闪烁噪声模型通常采用泊松分 布或指数分布来描述，其统计特性可以通 过测量多个样本的噪声数据进行拟合得到。
抗干扰技术：为了减小闪烁噪声对传感 器电路的影响，可以采用多种抗干扰技 术，如滤波技术、放大器设计、屏蔽技 术等。
爆米花噪声的定义
爆米花噪声的来源
爆米花噪声的特性
爆米花噪声模型的 建立
定义：散粒噪声也 称为散弹噪声，是 由电子随机热运动 引起的噪声。
产生原因：散粒噪声是 由于电子在半导体中热 运动而产生的，其大小 与温度和频率有关。
特点：散粒噪声是一 种白噪声，其功率谱 密度与频率无关，是 一种随机噪声。
影响：散粒噪声对传 感器电路的信号传输 和放大都会产生影响 ，需要采取抗干扰措 施来减小其影响。
案例三：工业自动化传感器电 路抗干扰性能评估
PART SEVEN
新材料在传感器电路中的应用 新工艺在传感器电路中的研究 新材料与新工艺对传感器电路性能的影响 新材料与新工艺在抗干扰技术中的应用前景
影响模拟量传感器的外界干扰因素和抗干扰措施
影响模拟量传感器的外界干扰因素和抗干扰措施模拟量传感器信号传输过程中干扰的形成必需具备三项因素，即干扰源、干扰途径以及对噪声敏感性较高的接收电路。
影响模拟量传感器的外界干扰主要有以下几种：1、静电感应干扰静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，有时候也被称为电容性耦合。
2、电磁感应干扰当两个电路之间有互感存在时，一个电路中电流的变化就会通过磁场耦合到另一个电路，这一现象称为电磁感应。
这种状况在传感器使用的时候常常遇到，尤为留意。
3、漏电流感应干扰由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良，特殊是传感器的应用环境湿度增大，导致绝缘体的绝缘电阻下降，这时漏电电流会增加，由此引发干扰。
尤其当漏电流流入到测量电路的输入级时，其影响就特殊严峻。
4、射频干扰干扰主要是大型动力设备的启动、操作停止时产生的干扰以及高次谐波干扰。
5、其他干扰主要指的是系统工作环境差，还简单受到机械干扰、热干扰和化学干扰等等。
通过以上概述，我们了解传感器的干扰来源主要有两种途径：一是由电路感应产生干扰；二是由外围设备以及通信线路的感应引入干扰。
我们得认真分析外界干扰的来源，信号传输线路以及敏感程度，做好接地处理和传感器信号线屏蔽措施，有可能的话远离干扰源。
模拟量传感器抗干扰技术1、屏蔽技术利用金属材料制成容器。
将需要爱护的电路包在其中，可以有效防止电场或磁场的干扰，此种方法称为屏蔽。
屏蔽又可分为静电屏蔽、电磁屏蔽和低频磁屏蔽等。
2、静电屏蔽依据电磁学原理，置于静电场中的密闭空心导体内部无电场线，其内部各点等电位。
用这个原理，以铜或铝等导电性良好的金属为材料，制作密闭的金属容器，并与地线连接，把需要爱护的电路值r其中，使外部干扰电场不影响其内部电路，反过来，内部电路产生的电场也不会影响外电路。
这种方法就称为静电屏蔽。
3、电磁屏蔽对于高频干扰磁场，利用电涡流原理，使高频干扰电磁场在屏蔽金属内产生电涡流，消耗干扰磁场的能量，涡流磁场抵消高频干扰磁场，从而使被爱护电路免受高频电磁场的影响。
传感器信号调理电路的噪声优化
传感器信号调理电路的噪声优化传感器信号调理电路是将传感器采集到的模拟信号进行处理、放大、过滤和线性化等，使其能够被输入到数字处理器或模拟显示器中进行显示和分析的电路。
在传感器信号处理中，噪声一直是影响信号质量的主要因素之一。
因此，对传感器信号调理电路的噪声优化显得尤为重要。
首先，在传感器信号调理电路中，噪声的来源主要有外部环境噪声、电源噪声、电路本身的热噪声和器件内部的统计噪声等。
为了减小外部环境噪声对信号的影响，需在电路设计中采用屏蔽和隔离的措施，如使用分布式电容和分离接地等。
在电源噪声方面，我们应该优先选择低噪声的电源，或者在电源电压后级添加低噪声的稳压器。
在电路本身的热噪声和器件内部的统计噪声方面，应该采用低噪声的放大器和电阻等器件作为信号传输路径上的关键元件。
其次，对于信号调理电路的放大器来说，还需要根据信号的大小和实际需求，选择适当的放大倍数。
如果选择过大的放大倍数，会使信号变形、失真，严重影响信号质量；如果放大倍数过小，则可能会影响传感器的精度和灵敏度。
在选择放大倍数的同时，也应考虑到信号的带宽和信噪比等因素，以达到最佳的信号传输效果。
此外，在传感器信号调理电路中，还需注意信号过滤的问题。
由于传感器信号常常包含着大量的噪声和杂波，因此需要对信号进行合适的滤波处理。
常用的滤波器有低通滤波器、带通滤波器和带阻滤波器等。
不同类型的滤波器适用于不同的信号稳定性、频带范围和滤波效果要求。
在选择滤波器时，也需要注意折衷信号滤波的限制和衍生的矛盾，以达到最佳的信号质量。
总的来说，在传感器信号调理电路的噪声优化中，应注重器件和元器件的选择和匹配，为了降低各类噪声和干扰，最大限度地保证信号质量。
同时，在滤波、放大和采样等方面应根据实际应用需求，采取适当的技术手段，达到更好的信号处理效果。
无线传感器中的电磁干扰防护
无线传感器中的电磁干扰防护在当今科技飞速发展的时代，无线传感器已经广泛应用于各个领域，从工业自动化到智能家居，从环境监测到医疗保健，无处不在。
然而，伴随着其广泛应用，电磁干扰问题也日益凸显。
电磁干扰可能导致无线传感器的数据传输错误、性能下降，甚至完全失效，严重影响了系统的可靠性和稳定性。
因此，深入研究无线传感器中的电磁干扰防护至关重要。
首先，我们需要了解什么是电磁干扰。
电磁干扰是指任何能使电子设备或系统性能下降，或者对有生命或无生命物质产生不良影响的电磁现象。
在无线传感器的工作环境中，电磁干扰源众多。
例如，附近的通信基站、高压输电线、电机、微波炉等都可能产生较强的电磁辐射，对无线传感器造成干扰。
那么，电磁干扰是如何影响无线传感器的呢？从信号传输的角度来看，电磁干扰可能会在传感器的接收端引入噪声，使得接收到的有用信号被淹没，从而导致数据误码率增加。
此外，强烈的电磁干扰还可能导致传感器的电子元件工作异常，如放大器饱和、逻辑电路误动作等，进而影响传感器的测量精度和稳定性。
为了有效防护电磁干扰，我们可以从多个方面入手。
在硬件设计方面，合理的电路布局和布线是关键。
应尽量缩短信号传输线的长度，减少环路面积，以降低电磁感应的影响。
同时，为敏感元件添加屏蔽罩，能够有效地阻挡外部电磁场的侵入。
此外，选择具有良好电磁兼容性的电子元件也非常重要。
例如，选用低噪声放大器、高精度的 ADC 等，可以提高传感器自身的抗干扰能力。
在软件算法方面，采用适当的数字滤波技术能够去除接收到的信号中的噪声。
常见的滤波算法有均值滤波、中值滤波、卡尔曼滤波等。
这些算法可以根据实际情况进行选择和优化，以达到最佳的滤波效果。
另外，合理的天线设计也是提高无线传感器抗电磁干扰能力的重要手段。
天线的类型、增益、方向性等参数都会影响传感器对电磁干扰的敏感性。
例如，采用定向天线可以减少来自非期望方向的干扰信号。
在系统层面，采取适当的电磁兼容性测试和规范也是必不可少的。
传感器抗干扰技术
抑制电磁干扰的技术
屏蔽技术 用低电阻材料或高磁导率材料制成容器,将需要防护 的部分包起来。这种防静电或电磁感应所采取的措 施称为“屏蔽”。屏蔽的目的是隔断场的耦合,既抑 制各种场的干扰。屏蔽可分为静电屏蔽、电磁屏蔽 和磁屏蔽。 导电涂料 采用导电涂料作为塑料机箱或塑料部件的电磁屏蔽 涂层。这种导电涂料稀释后可喷涂、刷涂,屏蔽效率 高,耐性好、附着力强,在形状复杂的表面同样可以 获得优良的屏蔽涂层。
(4) 从干扰对电路作用的形式分类 ①差模干扰:这种干扰和有用信号叠加起来直 接作用于输入端,它直接影响到测量结果。 ②共模干扰:不直接对测量结果造成影响,但当 信号输入电路不对称时,它会转化为差模干扰， 对测量产生更为严重的影响。
抑制干扰的基本方法
①对于机械干扰,主要是采取减振措施来解决。 ②对于热干扰,通常采取的方法有热屏蔽、恒温措施、对称平 衡结构、温度补偿技术等。 ③对于光干扰,可以对半导体元器件用光屏蔽来抑制。 ④对于湿度干扰,可以采取防潮措施,如浸漆、环氧树脂或硅 橡胶封灌等。 ⑤对于尘埃干扰,可以采取将传感器密封起来,以及增加其它 的防尘措施。 ⑥对于化学干扰,一般采取的措施是密封和保持传感器的清洁。 ⑦对于射线辐射干扰,主要是对射线进行防护,国家有专门的 规范。 ⑧对于电和磁的干扰,针对不同的电磁干扰类型采取不同相应 措施。
(2) 从干扰的表现形式分类 ①规则干扰: 电源的波纹、放大器的自激振荡等形成有一定规律 的干扰。 ②不规则干扰: 有些元器件的额定值和特性随使用条件而变形成不 规则的干扰。 ③随机干扰: 接触不良、空间电磁耦合等引起随机的干扰。
(3) 从干扰出现的区域分类 ①内部干扰:电路的过度过程、寄生反馈等引 起的干扰属于内部干扰。 ②外部干扰:电网电压波动、电磁辐射等属于 外部干扰。
