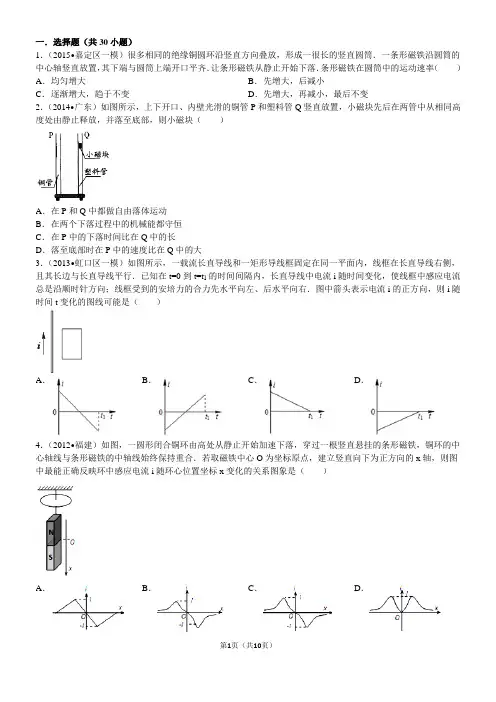

高中物理电磁感应交变电流经典习题30道带答案

一．选择题（共30小题）1．（2015•嘉定区一模）很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒．一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐．让条形磁铁从静止开始下落．条形磁铁在圆筒中的运动速率（）A．均匀增大B．先增大，后减小C．逐渐增大，趋于不变D．先增大，再减小，最后不变2．（2014•广东）如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块（）A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大3．（2013•虹口区一模）如图所示，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t=0到t=t1的时间间隔内，长直导线中电流i随时间变化，使线框中感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．图中箭头表示电流i的正方向，则i随时间t变化的图线可能是（）A．B．C．D．4．（2012•福建）如图，一圆形闭合铜环由高处从静止开始加速下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，则图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是（）A．B．C．D．5．（2011•上海）如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a（）A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转6．（2010•上海）如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L，边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上，使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律的是图（）A．B．C．D．7．（2015春•青阳县校级月考）纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化．一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t=0时，OA恰好位于两圆的公切线上，如图所示．若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图象可能正确的是（）A．B．C．D．8．（2014•四川）如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小．质量为0.2kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1m 的正方形，其有效电阻为0.1Ω．此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B=（0.4﹣0.2t）T，图示磁场方向为正方向，框、挡板和杆不计形变．则（）A．t=1s时，金属杆中感应电流方向从C到DB．t=3s时，金属杆中感应电流方向从D到CC．t=1s时，金属杆对挡板P的压力大小为0.1ND．t=3s时，金属杆对挡板P的压力大小为0.2N9．（2012•四川）半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R0．圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B．杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示．则（）A．θ=0时，杆产生的电动势为2BavB．θ=时，杆产生的电动势为C．θ=0时，杆受的安培力大小为D．θ=时，杆受的安培力大小为10．（2014春•赣州期末）如图（a），线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图（b）所示，已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是（）A．B．C．D．11．（2013•犍为县校级模拟）如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B0．使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率的大小应为（）A．B．C．D．12．（2010•四川）如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能（）A．变为0 B．先减小后不变C．等于F D．先增大再减小13．（2010•浙江）半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图1所示．有一变化的磁场垂直于纸面，规定向内为正，变化规律如图2所示．在t=0时刻平板之间中心有一重力不计，电荷量为q的静止微粒，则以下说法正确的是（）A．第2秒内上极板为正极B．第3秒内上极板为负极C．第2秒末微粒回到了原来位置D．第3秒末两极板之间的电场强度大小为14．（2015•新泰市模拟）如图，一理想变压器原、副线圈的匝数分别为n1、n2．原线圈通过一理想电流表接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a、b端和c、d端的电压分别为U ab和U cd，则（）A．U ab：U cd=n1：n2B．增大负载电阻的阻值R，电流表的读数变小C．负载电阻的阻值越小，cd间的电压U cd越大D．将二极管短路，电流表的读数加倍15．（2014•天津）如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a，b所示，则（）A．两次t=0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2：3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V16．（2013•广东）如图，理想变压器原、副线圈匝数比n1：n2=2：1，V和A均为理想电表，灯光电阻R L=6Ω，AB端电压u1=12sin100πt（V）．下列说法正确的是（）A．电流频率为100Hz B．V的读数为24VC．A的读数为0.5A D．变压器输入功率为6W17．（2013•江苏）如图所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P处于图示位置时，灯泡L 能发光．要使灯泡变亮，可以采取的方法有（）A．向下滑动P B．增大交流电源的电压C．增大交流电源的频率D．减小电容器C的电容18．（2012•天津）通过一理想变压器，经同一线路输送相同的电功率P，原线圈的电压U保持不变，输电线路的总电阻为R．当副线圈与原线圈的匝数比为k时，线路损耗的电功率为P1，若将副线圈与原线圈的匝数比提高到nk，线路损耗的电功率为P2，则P1和分别为（）A．，B．，C．，D．（）2R，19．（2011•福建）图甲中理想变压器原、副线圈的匝数之比n1：n2=5：1，电阻R=20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交变电源，输入电压u随时间t的变化关系如图所示．现将S1接1、S2闭合，此时L2正常发光．下列说法正确的是（）A．输入电压u的表达式u=20sin（50π）VB．只断开S1后，L1、L2均正常发光C．只断开S2后，原线圈的输入功率增大D．若S1换接到2后，R消耗的电功率为0.8W20．（2010•山东）一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头（）A．副线圈输出电压的频率为50HzB．副线圈输出电压的有效值为31VC．P向右移动时，原、副线圈的电流比减小D．P向右移动时，变压器的输出功率增加21．（2008•山东）图1、图2分别表示两种电压的波形，其中图1所示电压按正弦规律变化，下列说法正确的是（）A．图1表示交流电，图2表示直流电B．两种电压的有效值相等C．图1所示电压的瞬时值表达式位u=311sin100πtVD．图1所示电压经匝数比为10：1的变压器变压后，频率变为原来的22．（2015•山东模拟）如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法错误的是（）A．在图中t=0时刻穿过线圈的磁爱量均为零B．线圈先后两次转速之比为3：2C．交流电a的瞬时值为u=10sin5πtVD．交流电b的最大值为23．（2015•临潼区校级模拟）如图所示，理想变压器原线圈中正弦式交变电源的输出电压和电流分别为U1和I1，两个副线圈的输出电压和电流分别为U2和I2、U3和I3．接在原副线圈中的五个完全相同的灯泡均正常发光．则下列表述正确的是（）A．U1：U2：U3=1：1：2B．I1：I2：I3=1：2：1C．三个线圈匝数n1：n2：n3之比为5：2：1D．电源电压U1与原线圈两端电压U1′之比为5：424．（2015•乐山二模）如图所示，理想变压器原、副线圈的匝数比为10：1，原线圈接电压恒定的交流电，副线圈输出端接有R=4Ω的电阻和两个“18V，9W”相同小灯泡，当开关S断开时，小灯泡L1刚好正常发光，则（）A．原线圈输入电压为200VB．S断开时原线圈中的电流为0.05AC．闭合开关S后，原、副线圈中的电流之比增大D．闭合开关S后，小灯泡L1消耗的功率减小25．（2015•河南模拟）如图所示，理想变压器原、副线圈的匝数比为10：1，原线圈输人电压的变化规律为u=220sin100πt（V），P为滑动变阻器的滑片．当副线圈上的滑片M处于图示位置时，灯泡A能发光．操作过程中，小灯泡两端的电压均未超过其额定值，且认为灯泡的电阻不受温度的影响，则（）A．副线圈输出电压的有效值为22VB．滑片P向左移动时，变压器的输出功率增加C．滑片P向右移动时，为保证灯泡亮度不变，需将滑片M向上移D．滑片M向上移动时，为保证灯泡亮度不变，需将滑片P向左移26．（2015•黄冈模拟）如图甲所示，理想变压器原、副线圈的匝数之比为44：5，b是原线圈的中心抽头，S为单刀双掷开关，负载电阻R=25Ω，电表均为理想电表．在原线圈c、d两端接入如图乙所示的正弦交流电，下列说法中正确的是（）A．当S与a连接时，电流表的示数为1AB．当S与b连接时，电压表的示数为50VC．将S由a拨到b，电阻R消耗的功率增大为原来的4倍D．无论S接a还是接b，1s内电阻R上电流方向都改变50次27．（2014•山东）如图，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上，闭合开关S后，用电器正常工作，交流电压表和交流电流表（均为理想电表）的示数分别为220V和2.2A，以下判断正确的是（）A．变压器输入功率为484WB．通过原线圈的电流的有效值为0.6AC．通过副线圈的电流的最大值为2.2AD．变压器原、副线圈匝数比n1：n2=11：328．（2014•浙江学业考试）﹣台发电机，输出的功率为1.0×106W，所用输电导线的电阻是10Ω，当发电机接到输电线路的电压是5.0×103V时，输电导线上的电流是2.0×102A，则在输电导线上损失的热功率为（）A．2.0×103W B．4.0×105W C．1.0×l06W D．2.5×106W 29．（2014•临沂模拟）如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原副线圈的匝数比为1：10的理想变压器为一灯泡供电，如图丙所示，副线圈电路中灯泡额定功率为22W．现闭合开关，灯泡正常发光．则（）A．t=0.01s时刻穿过线框回路的磁通量为零B．交流发电机的转速为50r/sC．变压器原线圈中电流表示数为1AD．灯泡的额定电压为220V30．（2014•秦州区校级模拟）如图所示，边长为L的正方形单匝线圈abcd，电阻r，外电路的电阻为R，a、b的中点和cd的中点的连线OO′恰好位于匀强磁场的边界线上，磁场的磁感应强度为B，若线圈从图示位置开始，以角速度ω绕轴OO′匀速转动，则以下判断正确的是（）A．图示位置线圈中的感应电动势最大，其值为E m=BL2ωB．闭合电路中感应电动势的瞬时值表达式为e=BL2ωsinωtC．线圈从图示位置转过180°的过程中，流过电阻R的电荷量为q= D．线圈转动一周的过程中，电阻R上产生的热量为Q=一．选择题（共30小题）1．C 2．C 3．A 4．B 5．B 6．AC 7．C 8．AC 9．AD 10．C 11．C 12．AB 13．A 14．BD 15．AC 16．D 17．BC 18．D 19．D 20．AD 21．C 22．A 23．BD 24．ABD 25．AD 26．C 27．BD 28．B 29．BC 30．D。

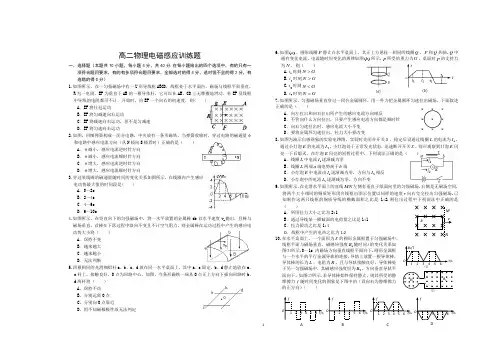

高二物理电磁感应训练题(电磁感应等,含详细答案)

高二物理电磁感应训练题一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）1.如图所示，在一匀强磁场中有一U形导线框ABCD，线框处于水平面内，磁场与线框平面垂直，R为一电阻，EF为垂直于AB的一根导体杆，它可以在AB、CD上无摩擦地滑动．杆EF及线框中导线的电阻都可不计．开始时，给EF一个向右的初速度，则( )A．EF将往返运动B．EF将匀减速向右运动C．EF将减速向右运动，但不是匀减速D．EF将匀速向右运动2.如图，用细弹簧构成一闭合电路，中央放有一条形磁铁，当弹簧收缩时，穿过电路的磁通量φ和电路中感应电流方向（从N极向S极看时）正确的是（）A．φ减小，感应电流逆时针方向B．φ减小，感应电流顺时针方向C．φ增大，感应电流逆时针方向D．φ增大，感应电流顺时针方向3.穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间段是( )A．0～2sB．2～4sC．4～6sD．6～10s4.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平速度v0抛出，且棒与磁场垂直，设棒在下落过程中取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将（）A．保持不变B．越来越大C．越来越小D．无法判断5.四根相同的光滑细铝杆a、b、c、d放在同一水平桌面上，其中a、c固定，b、d静止地放在a、c杆上，接触良好，O点为回路中心，如图，当条形磁铁一端从O点正上方向下插向回路时b、d两杆将（）A、保持不动B、分别远离O点C、分别向O点靠近D、因不知磁极极性故无法判定6.如图)(a，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴.Q中通有变化电流，电流随时间变化的规律如图)(b所示.P所受的重力为G，桌面对P的支持力为N，则（）A.1t时刻GN>B.2t时刻GN>C.3t时刻GN<D.4t时刻GN=7.如图所示，匀强磁场垂直穿过一闭合金属圆环，用一外力把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变8.如图为演示自感现象的实验电路图，实验时先闭合开关S，稳定后设通过线圈L的电流为1I，通过小灯泡E的电流为2I，小灯泡处于正常发光状态，迅速断开开关S，则可观察到灯泡E闪亮一下后熄灭，在灯泡E闪亮的短暂过程中，下列说法正确的是（）A．线圈L中电流1I逐渐减为零B．线圈L两端a端电势高于b端C．小灯泡E中电流由1I逐渐减为零，方向与2I相反D．小灯泡中的电流2I逐渐减为零，方向不变9.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间.将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场.已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1B．通过导线某一横截面的电荷量之比是1:1C．拉力做功之比是1:4D．线框中产生的电热之比为1:210.在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度1B随时间t的变化关系如图⑴所示.0～1s内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为2B，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是下图中的（设向右为静摩擦力的正方向）（）B1/Tt/sO123456⑴B2B1⑵123456ft/sOf123456t/sO123456ft/sO123456ft/sOMNvB二、填空题（本题共3个小题，每空2分，共18分）11.水平面中的平行金属导轨M 、N 相距L ，它们的右端与电容为C 的电容器的两极板分别相连，如图所示，导体棒ab 放在导轨上与导轨垂直相交，磁感应强度为B 的匀强磁场竖直向下穿过导轨面.闭合开关，若发现与导轨M 相连的电容器极板上带负电荷，则ab 向沿导轨滑动（选填“左”、“右”）；如电容器所带的电荷量为Q ，则ab 滑动的速度v = .12.如图所示，垂直U 型金属导轨的匀强磁场T B 5.0=，方向垂直纸面向里.导轨中串接的电阻Ω=4R ，垂直磁感线且与导轨垂直相交的导体棒AB 长m L 4.0=，其电阻为Ω1，棒AB 沿水平方向向右匀速运动的速度为s m /5，则当开关断开时AB 间的电势差为 V ；当开关闭合时AB 间的电势差为 V ，此时通过AB 的电流方向为 .13.如图所示，将矩形线圈从匀强磁场中拉出，第一次以速度v 匀速拉出，第二次以速度v 2匀速拉出，则第一、二次拉力做功之比为，拉力的功率之比为，线框产生的热量之比是，通过导线截面的电量之比为 .三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.）14.面积100,2.02==n m S 匝的圆形线圈，处在如图所示的磁场内，磁感应强度随时间t 变化的规律是F C R t B μ30,3,02.0=Ω==，线圈电阻Ω=1r ，求：（1）通过R 的电流大小和方向；（2）电容器的电荷量.15.如图所示，在光滑绝缘的水平面上有一个用一根均匀导体围成的正方形线框abcd ，其边长为L ，总电阻为R ，放在磁感应强度为B 、方向竖直向下的匀强磁场的左边，图中虚线MN 为磁场的左边界.线框在大小为F 的恒力作用下向右运动，其中ab 边保持与MN 平行.当线框以速度0v 进入磁场区域时，它恰好做匀速运动.在线框进入磁场的过程中，（1）线框的ab 边产生的感应电动势E 的大小为多少？（2）求线框a 、b 两点的电势差；（3）求线框中产生的焦耳热.16.如图所示，两根光滑的足够长的直金属导轨MN 、M ′N ′平行置于竖直面内，导轨间距为l ，导轨上端接有阻值为R 的电阻.质量为m 、长度也为l 、阻值为r 的金属棒ab 垂直于导轨放置，且与导轨保持良好接触，其他电阻不计.导轨处于磁感应强度为B 、方向水平向里的匀强磁场中，ab 由静止释放，在重力作用下向下运动，求：（1）ab 运动的最大速率；（2）若ab 从释放至其运动到最大速度时下落的高度为h ，则此过程中金属棒中产生的焦耳热为多少？17.如图所示，质量为1m 的导体棒ab ，垂直放在相距为l 的平行光滑金属导轨上，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置、间距为d 的平行金属板，R 和x R 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R R x =，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I 及棒的速率v ； (2)改变x R ，待棒沿导轨再次匀速下滑后，将质量为2m 、带电量为q +的微粒水平射入金属板间，若它能匀速通过，求此时的x R .AB R× ×MN高二物理电磁感应训练题参考答案一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）题号 1 2 3 4 5 6 7 8 9 10 答案CDCACADBDACDA二、填空题（本题共3个小题，每空2分，共18分）11. 左 BLCQv =12. 1 0.8 A B →13. 1:2 1:4 1:2 1:1三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.） 14.解：(1)由楞次定律知，Φ变大，线圈的感应电流方向为逆时针，所以通过R 的电流方向为b →aV V tBnS t nE 4.002.02.0100=⨯⨯=∆∆=∆∆=φ A A r R E I 1.0134.0=+=+= (2)V V IR U U R C 3.031.0=⨯===C C CU Q C 661093.01030--⨯=⨯⨯==15.解：（1）E=BLv 0 （2）a 、b 两点的电势差相当于电源的外电压,故000434BLv R R BLv BLv r I E U ab ab=⋅-=⋅-=（3）解法一：由于线圈在恒力F 作用下匀速进入磁场区，恒力F 所做的功等于线圈中产生的焦耳热，所以线圈中产生的热量为FL W Q ==解法二：线圈进入磁场区域时产生的感应电动势为E = BLv 0，电路中的总电功率为R E P 2=，线圈中产生的热量0v LP Pt Q ==，联解可得：R v L B Q 032=16.解：（1）设ab 上产生的感应电动势为E ，回路中的电流为I ，电路总电阻为R+r ，则最后ab 以最大速度匀速运动，有①由闭合电路欧姆定律有 ②IlB mg = ③由①②③方程解得④（2）设在下滑过程中整个电路产生的焦耳热为Q 1，ab 棒上产生的焦耳热为Q 2，则由能量守恒定律有：⑤又有⑥联立④⑤⑥解得：17．解：(1)导体棒匀速下滑时，IlB g m =θsin 1 ①Blg m I θsin 1=②设导体棒产生的感应电动势为0E ，则Blv E =0 ③由闭合电路欧姆定律得：xR R E I +=④联立②③④，得221sin 2l B gR m v θ=⑤(2)改变x R ，由②式可知电流不变．设带电微粒在金属板间匀速通过时，板间电压为U ，电场强度大小为E ，则x IR U = ⑥dUE =⑦qE g m =2 ⑧联立②⑥⑦⑧，得θsin 12qm Bldm R x =⑨。

高中物理电磁感应测试题及参考答案

高中物理电磁感应测试题及参考答案一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有：（）A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（）A、阻碍引起感应电流的磁通量；B、与引起感应电流的磁场反向；C、阻碍引起感应电流的磁通量的变化；D、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（）A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是（）A． B． C． D．5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：（）A、向右加速运动；B、向右减速运动；C、向右匀速运动；D、向左减速运动。

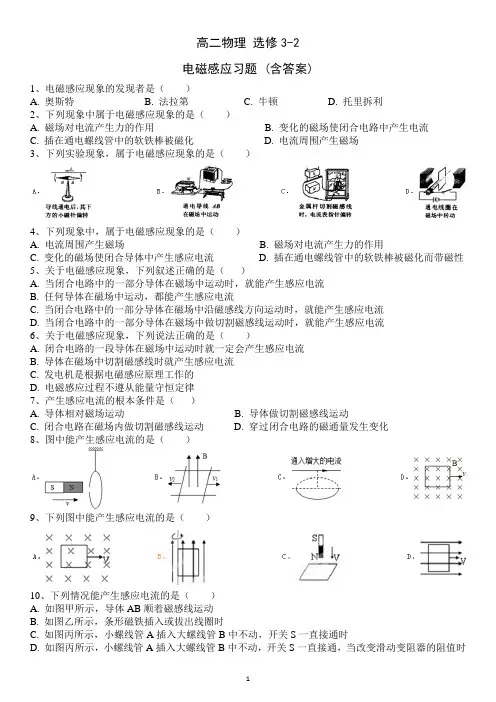

高二物理电磁感应习题(含答案)全部题型

高二物理选修3-2电磁感应习题 (含答案)1、电磁感应现象的发现者是（）A. 奥斯特B. 法拉第C. 牛顿D. 托里拆利2、下列现象中属于电磁感应现象的是（）A. 磁场对电流产生力的作用B. 变化的磁场使闭合电路中产生电流C. 插在通电螺线管中的软铁棒被磁化D. 电流周围产生磁场3、下列实验现象，属于电磁感应现象的是（）4、下列现象中，属于电磁感应现象的是（）A. 电流周围产生磁场B. 磁场对电流产生力的作用C. 变化的磁场使闭合导体中产生感应电流D. 插在通电螺线管中的软铁棒被磁化而带磁性5、关于电磁感应现象，下列叙述正确的是（）A. 当闭合电路中的一部分导体在磁场中运动时，就能产生感应电流B. 任何导体在磁场中运动，都能产生感应电流C. 当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D. 当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流6、关于电磁感应现象，下列说法正确的是（）A. 闭合电路的一段导体在磁场中运动时就一定会产生感应电流B. 导体在磁场中切割磁感线时就产生感应电流C. 发电机是根据电磁感应原理工作的D. 电磁感应过程不遵从能量守恒定律7、产生感应电流的根本条件是（）A. 导体相对磁场运动B. 导体做切割磁感线运动C. 闭合电路在磁场内做切割磁感线运动D. 穿过闭合电路的磁通量发生变化8、图中能产生感应电流的是（）9、下列图中能产生感应电流的是（）10、下列情况能产生感应电流的是（）A. 如图甲所示，导体AB顺着磁感线运动B. 如图乙所示，条形磁铁插入或拔出线圈时C. 如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通时D. 如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时11、下面关于电路中是否会产生感应电流的说法中正确的是（）A. 只要导体在磁场中做切割磁感线运动，导体中就一定会有感应电流产生B. 只要闭合电路在磁场中做切割磁感线运动，导体中就一定会有感应电流产生C. 只要闭合电路的一部分导体在磁场中做切割磁感线运动，电路中就一定会有感应电流产生D. 只要闭合电路的一部分导体在磁场中运动，电路中就一定会有感应电流产生12、分析下列实验情况有感应电流产生的是（）13、如图所示，下列情况下线圈中能产生感应电流的是（）A. 导线中的电流增加B. 线圈向右平动C. 线圈向下平动D. 线圈以ab边为轴转动14、在下列几种情况中，不能产生感应电流的是（）A. 甲图，竖直面矩形闭合导线框绕与线框绕与线框在同一平面内的竖直轴在水平方向的匀强磁场中匀速转动的过程中B. 乙图，水平面上的圆形闭合导线圈静止在磁感应强度正在增大的非匀强磁场中C. 丙图，金属棒在匀强磁场中垂直于磁场方向匀速向右运动过程中D. 丁图，导体棒在水平向右恒力F作用下紧贴水平固定U形金属导轨运动过程中15、15、关于感应电流产生的条件，下列说法中正确的是（）A. 只要闭合电路内有磁通量，闭合电路中就有感应电流产生B. 穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C. 线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D. 只要穿过闭合电路的磁感线条数发生变化，闭合电路中就有感应电流16、在如图所示的各图中，闭合线框中能产生感应电流的是（）A. 甲和乙B. 甲和丙C. 乙和丁D. 丙和丁17、根据对楞次定律的理解，可以认为（）A. 感应电流的磁场总要阻碍引起感应电流的磁通量的变化B. 感应电流的方向必与原电流方向相反C. 感应电动势的方向必与原电流相反D. 感应电动势必为反电动势18、下列对楞次定律的理解，正确的是（）A. 感应电流的磁场一定与引起感应电流的磁场方向相反B. 感应电流的磁场总要阻值引起感应电流的磁通量的变化C. 线圈中的自感电动势会阻值线圈中电流的变化D. 感应电流的磁场一定阻碍引起感应电流的磁通量的变化19、根据楞次定律知感应电流的磁场一定是（）A. 与引起感应电流的磁场反向B. 阻值引起感应电流的磁通量变化C. 阻碍引起感应电流的磁通量变化D. 使电路磁通量为零20、关于楞次定律的说法，下列正确的是（）A. 感应电流的磁场方向总是与外磁场的方向相反B. 感应电流的磁场方向总是与外磁场的方向相同C. 感应电流的磁场总是阻碍感应电流的磁通量D. 感应电流的磁场方向取决于引起感应电流的磁通量是增加还是减少21、关于楞次定律，下列说法正确的是（）A. 感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B. 闭合电路的一部分导体在磁场运动时，必受磁场阻碍作用C. 原磁场穿过闭合回路的磁通量磁增加时，感应电流的磁场与原磁场同向D. 感生电流的磁场总是跟原磁场反向，阻碍原磁场22、对冷刺定律的理解下面说法中正确的是（）A. 应用楞次定律可以直接判断出感应电流方向B. 应用楞次定律确定感应电流的磁场方向后，再由安培定则确定感应电流的方向C. 楞次定律所说的“阻碍”是指阻碍原磁场的变化，因而感应电流的磁场方向也可能与原磁场方向相同D. 楞次定律中“阻碍”二字的含义是指感应电流的磁场与原磁场的方向相反23、对于楞次定律的理解，下面说法中正确的是（）A. 感应电流的磁场方向，总是跟原磁场方向相同B. 感应电流的磁场方向，总是跟原磁场方向相反C. 感应电流的方向总是使它的磁场阻碍原来磁通量的变化D. 感应电流的磁场方向可以跟原来的磁场方向相同，也可以相反24、对楞次定律的理解下列说法中正确的是（）A. 楞次定律表明感应电流的磁场总要阻碍引起感应电流的磁通量B. 楞次定律的实质是能量守恒定律在电磁现象中的具体表现C. 楞次定律表明感应电流的磁场方向与引起感应电流的磁场总是相反D. 由导体和磁场的相对运动引起的电磁感应中，导体所受的安培力总是阻碍导体运动25、某实验小组用如图所示的实验装置来验证楞次定律。

高中物理电磁感应练习题及答案

高中物理电磁感应练习题及答案一、选择题1、在电磁感应现象中，下列说法正确的是：A.感应电流的磁场总是阻碍原磁通量的变化B.感应电流的磁场方向总是与原磁场的方向相反C.感应电流的磁场方向总是与原磁场的方向相同D.感应电流的磁场方向与原磁场方向无关答案：A.感应电流的磁场总是阻碍原磁通量的变化。

2、一导体在匀强磁场中匀速切割磁感线运动，产生感应电流。

下列哪个选项中的物理量与感应电流大小无关？A.磁感应强度B.导体切割磁感线的速度C.导体切割磁感线的长度D.导体切割磁感线的角度答案：D.导体切割磁感线的角度。

二、填空题3、在电磁感应现象中，当磁通量增大时，感应电流的磁场方向与原磁场方向_ _ _ _ ；当磁通量减小时，感应电流的磁场方向与原磁场方向 _ _ _ _。

答案：相反；相同。

31、一根导体在匀强磁场中以速度v运动，切割磁感线，产生感应电动势。

如果只增大速度v，其他条件不变，则产生的感应电动势将_ _ _ _ ；如果保持速度v不变，只减小磁感应强度B，其他条件不变，则产生的感应电动势将 _ _ _ _。

答案：增大；减小。

三、解答题5、在电磁感应现象中，有一闭合电路，置于匀强磁场中，接上电源后有电流通过，现将回路断开，换用另一电源重新接上，欲使产生的感应电动势增大一倍，应采取的措施是（）A.将回路绕原路转过90°B.使回路长度变为原来的2倍C.使原电源的电动势增大一倍D.使原电源的电动势和回路长度都增大一倍。

答案：A.将回路绕原路转过90°。

法拉第电磁感应定律是电磁学中的重要规律之一，它描述了变化的磁场产生电场，或者变化的电场产生磁场的现象。

这个定律是法拉第在1831年发现的，它为我们打开了一个全新的领域——电磁学，也为我们的科技发展提供了强大的理论支持。

在高中物理中，法拉第电磁感应定律主要通过实验和理论推导来展示，让学生们能够更直观地理解这个重要的规律。

高中的学生们已经对电场和磁场的基本概念有了一定的了解，他们已经掌握了电场线和磁场线的概念，以及安培定则等基本知识。

(典型题)高中物理选修二第二章《电磁感应》测试卷(含答案解析)

一、选择题1．(0分)[ID ：128579]如图，A 、B 是两个完全相同的灯泡，L 是自感线圈，自感系数很大，电阻可以忽略，则以下说法正确的是（）A ．当K 闭合时，A 灯先亮，B 灯后亮B ．当K 闭合时，B 灯先亮C ．当K 闭合时，A 、B 灯同时亮，随后B 灯更亮，A 灯熄灭D ．当K 闭合时，A 、B 灯同时亮，随后A 灯更亮，B 灯亮度不变2．(0分)[ID ：128575]科学家发现一种新型合金材料N 45Co5n40Sn10i M （），只要略微加热该材料下面的铜片，这种合金就会从非磁性合金变成强磁性合金。

将两个相同的条状新型合金材料竖直放置，在其正上方分别竖直、水平放置两闭合金属线圈，如图甲、乙所示。

现对两条状新型合金材料下面的铜片加热，则（）A ．甲图线圈有收缩的趋势B ．乙图线圈有收缩的趋势C ．甲图线圈中一定产生逆时针方向的感应电流D ．乙图线圈中一定产生顺时针方向的感应电流3．(0分)[ID ：128569]如图所示，MPQN 是边长为L 和2L 的矩形，由对角线MQ 、NP 与MN 、PQ 所围的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。

边长为L 的正方形导线框，在外力作用下水平向右匀速运动，右边框始终平行于MN 。

设导线框中感应电流为i 且逆时针流向为正。

若0t =时右边框与MN 重合，1t t =时右边框刚好到G 点，则右边框由MN 运动到PQ 的过程中，下列i t -图像正确的是（）A．B．C．D．4．(0分)[ID：128567]如图所示灯A L，B L完全相同，带铁芯的线圈L的电阻可忽略。

则（）A．S闭合瞬间，A L，B L都不立即亮B．S闭合瞬间，A L不亮，B L立即亮C．S闭合的瞬间，A L，B L同时发光，接着A L变暗，B L更亮，最后A L熄灭D．稳定后再断开S的瞬间，B L熄灭，A L比B L（原先亮度）更亮5．(0分)[ID：128557]关于物理学史，正确的是（）A．安培根据通电螺线管磁场与条形磁铁磁场极为相似提出分子电流假设，揭示磁现象的本质B．奥斯特发现电流可以使周围的小磁针发生偏转，称为电磁感应C．法拉第通过电磁感应的实验总结出法拉第电磁感应定律D．楞次通过实验研究总结出楞次定律，可以判定通电直导线产生的磁场方向6．(0分)[ID：128534]在空间存在着竖直向上的各处均匀的磁场，将一个不变形的单匝金属圆线圈放入磁场中，规定线圈中感应电流方向如图甲所示的方向为正．当磁场的磁感应强度B随时间t的变化规律如图乙所示时，图丙中能正确表示线圈中感应电流随时间变化的图线是（）A．B．C．D．7．(0分)[ID：128530]如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略。

高二物理之电磁感应综合题练习(附答案)

电磁感应三十道新题(附答案)一．解答题（共30小题）1．如图所示，MN和PQ是平行、光滑、间距L=0.1m、足够长且不计电阻的两根竖直固定金属杆，其最上端通过电阻R相连接，R=0.5Ω．R两端通过导线与平行板电容器连接，电容器上下两板距离d=lm．在R下方一定距离有方向相反、无缝对接的两个沿水平方向的匀强磁场区域I和Ⅱ，磁感应强度均为B=2T，其中区域I的高度差h1=3m，区域Ⅱ的高度差h2=lm．现将一阻值r=0.5Ω、长l=0．lm的金属棒a紧贴MN和PQ，从距离区域I上边缘h=5m处由静止释放；a进入区域I后即刻做匀速直线运动，在a进入区域I的同时，从紧贴电容器下板中心处由静止释放一带正电微粒A．微粒的比荷=20C/kg，重力加速度g=10m/s2．求（1）金属棒a的质量M；（2）在a穿越磁场的整个过程中，微粒发生的位移大小x；（不考虑电容器充、放电对电路的影响及充、放电时间）2．如图（甲）所示，MN、PQ为水平放置的足够长的平行光滑导轨，导轨间距L为0.5m，导轨左端连接一个阻值为2Ω的定值电阻R，将一根质量为0.2kg的金属棒cd垂直放置在导轨上，且与导轨接触良好，金属棒cd的电阻r=2Ω，导轨电阻不计，整个装置处于垂直导轨平面向下的匀强磁场中，磁感应强度B=2T．若棒以1m/s的初速度向右运动，同时对棒施加水平向右的拉力F作用，并保持拉力的功率恒为4W，从此时开始计时，经过2s金属棒的速度稳定不变，图（乙）为安培力与时间的关系图象．试求：（1）金属棒的最大速度；（2）金属棒的速度为3m/s时的加速度；（3）求从开始计时起2s内电阻R上产生的电热．3．如图（甲）所示的轮轴，它可以绕垂直于纸面的光滑固定水平轴O转动．轮上绕有轻质柔软细线，线的一端系一重物，另一端系一质量为m的金属杆．在竖直平面内有间距为L的足够长的平行金属导轨PQ、EF，在QF之间连接有阻值为R的电阻，其余电阻不计，磁感应强度为B的匀强磁场与导轨平面垂直．开始时金属杆置于导轨下端，将质量为M的重物由静止释放，重物最终能匀速下降．运动过程中金属杆始终与导轨垂直且接触良好，忽略所有摩擦．（1）重物匀速下降的速度ν的大小是多少？（2）对一定的磁感应强度B，重物的质量M取不同的值，测出相应的重物做匀速运动时的速度，可得出v﹣M 实验图线．图（乙）中画出了磁感应强度分别为B1和B2时的两条实验图线，试根据实验结果计算B1和B2的比值．（3）若M从静止到匀速的过程中下降的高度为h，求这一过程中R上产生的焦耳热．4．如图，电阻不计且足够长的U型金属框架放置在倾角θ=37°的绝缘斜面上，该装置处于垂直斜面向下的匀强磁场中，磁感应强度大小B=0.5T．质量m=0.1kg、电阻R=0.4Ω的导体棒ab垂直放在框架上，从静止开始沿框架无摩擦下滑，与框架接触良好．框架的质量M=0.2kg、宽度l=0.4m，框架与斜面间的动摩擦因数μ=0.6，与斜面间最大静摩擦力等于滑动摩擦力，g取10m/s2，sin37°=0.6，cos37°=0.8．（1）若框架固定，求导体棒的最大速度v m；（2）若框架固定，棒从静止开始下滑5.75m时速度v=5m/s，求此过程回路中产生的热量Q及流过ab棒的电量q；（3）若框架不固定，求当框架刚开始运动时棒的速度v1．5．如图所示，竖直平面被分为足够长的I、II两个区域，这两个区域有垂直于竖直平面向里的匀强磁场，磁感应强度均为B．I区固定有竖直放置的平行金属薄板K、K′，极板间距离为d．II区用绝缘装置竖直固定两根电阻可忽略的金属导轨，导轨间距离为l，且接有阻值为R的电阻，导轨与金属板用导线相连．电阻为r、长为l的导体棒与导轨接触良好，在外力作用下沿导轨匀速向上运动．一电荷量为q、质量为m的带负电的小球从靠近金属板K的A处射入I区，射入时速度在竖直平面内且与K板夹角为45°，在板间恰能做直线运动．（重力加速度为g）（1）求导体棒运动的速度v1；（2）若只撤去I区磁场，其它条件不变，要使小球刚好到达K′板上正对A的位置A′，极板间距离d应满足什么条件？6．如图所示，两根水平的金属光滑平行导轨，其末端连接等高光滑的圆弧，其轨道半径为r、圆弧段在图中的cd和ab之间，导轨的间距为L，轨道的电阻不计．在轨道的顶端接有阻值为R的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度为B．现有一根长度稍大于L、电阻不计，质量为m的金属棒，从轨道的水平位置ef开始在拉力作用下，从静止匀加速运动到cd的时间为t0，调节拉力使金属棒接着沿圆弧做匀速圆周运动至ab处，已知金属棒在ef和cd之间运动时的拉力随时间图象如图（其中图象中的F0、t0为已知量），求：（1）金属棒做匀加速的加速度；（2）金属棒从cd沿圆弧做匀速圆周运动至ab的过程中，拉力做的功．7．如图所示，水平面上两平行光滑金属导轨间距为L，左端用导线连接阻值为R的电阻．在间距为d的虚线MN、PQ之间，存在方向垂直导轨平面向下的磁场，磁感应强度大小只随着与MN的距离变化而变化．质量为m、电阻为r的导体棒ab垂直导轨放置，在大小为F的水平恒力作用下由静止开始向右运动，到达虚线MN时的速度为v0．此后恰能以加速度a在磁场中做匀加速运动．导轨电阻不计，始终与导体棒电接触良好．求：（1）导体棒开始运动的位置到MN的距离x；（2）磁场左边缘MN处的磁感应强度大小B；（3）导体棒通过磁场区域过程中，电阻R上产生的焦耳热Q R．8．如图所示，MN、PQ为竖直放置的两根足够长平行光滑导轨，相距为d=0.5m，M、P之间连一个R=1.5Ω的电阻，导轨间有一根质量为m=0.2kg，电阻为r=0.5Ω的导体棒EF，导体棒EF可以沿着导轨自由滑动，滑动过程中始终保持水平且跟两根导轨接触良好．整个装置的下半部分处于水平方向且与导轨平面垂直的匀强磁场中，磁感应强度为B=2T．取重力加速度g=10m/s2，导轨电阻不计．（1）若导体棒EF从磁场上方某处沿导轨下滑，进入匀强磁场时速度为v=2m/s，a．求此时通过电阻R的电流大小和方向；b．求此时导体棒EF的加速度大小；（2）若导体棒EF从磁场上方某处由静止沿导轨自由下滑，进入匀强磁场后恰好做匀速直线运动，求导体棒EF开始下滑时离磁场的距离．9．如图甲所示，一对光滑的平行导轨（电阻不计）固定在同一水平面，导轨足够长且间距L=0.5m，左端接有阻值为R=4Ω的电阻，一质量为m=1kg长度也为L的金属棒MN放置在导轨上，金属棒MN的电阻r=1Ω，整个装置置于方向竖直向上的匀强磁场中，金属棒在水平向右的外力F的作用下由静止开始运动，拉力F与金属棒的速率的倒数关系如图乙．求：（1）v=5m/s时拉力的功率；（2）匀强磁场的磁感应强度；（3）若经过时间t=4s金属棒达到最大速度，则在这段时间内电阻R产生的热量为多大？10．如图所示，光滑的长直金属导轨MN，PQ平行固定在同一水平面上，在虚线ab的右侧有垂直于导轨竖直向下的匀强磁场，导轨的间距为L=0.1m，导轨的电阻不计，M，P端接有一阻值为R=0.1Ω的电阻，一质量为m=0.1kg、电阻不计的金属棒EF放置在虚线ab的左侧，现用F=0.5N的水平向右的恒力从静止开始拉金属棒，运动过程中金属棒始终与导轨垂直且接触良好，经过t=2s金属棒进入磁场区域，求：（1）若匀强磁场感应强度大小为B=0.5T，则金属棒刚进入磁场时通过R的电流大小及方向．（2）若水平恒力的最大功率为10W，则磁感应强度应为多大．11．如图甲所示，两根相距L，电阻不计的平行光滑金属导轨水平放置，一端与阻值为R的电阻相连．导轨间x＞0一侧存在沿x方向均匀变化且与导轨平面垂直的磁场，磁感应强度B随x变化如图乙所示．一根质量为m、电阻为r的金属棒置于导轨上，并与导轨垂直．棒在外力作用下从x=0处以速度v0向右做匀速运动．求：（1）金属棒运动到x=x0处时，回路中的感应电流；（2）金属棒从x=0运动到x=x0的过程中，通过R的电荷量．12．（1）如图1所以，磁感应强度为B的匀强磁场垂直于纸面，在纸面内有一条以O点为圆心、半径为L圆弧形金属导轨，长也为L的导体棒OA可绕O点自由转动，导体棒的另一端与金属导轨良好接触，并通过导线与电阻R构成闭合电路．当导体棒以角速度ω匀速转动时，试根据法拉第电磁感应定律E=，证明导体棒产生的感应电动势为E=BωL2．（2）某同学看到有些玩具车在前进时车轮上能发光，受此启发，他设计了一种带有闪烁灯的自行车后轮，可以增强夜间骑车的安全性．图1所示为自行车后车轮，其金属轮轴半径可以忽略，金属车轮半径r=0.4m，其间由绝缘辐条连接（绝缘辐条未画出）．车轮与轮轴之间均匀地连接有4根金属条，每根金属条中间都串接一个LED灯，灯可视为纯电阻，每个灯的阻值为R=0.3Ω并保持不变．车轮边的车架上固定有磁铁，在车轮与轮轴之间形成了磁感应强度B=0.5T，方向垂直于纸面向外的扇形匀强磁场区域，扇形对应的圆心角θ=30°．自行车匀速前进的速度为v=8m/s（等于车轮边缘相对轴的线速度）．不计其它电阻和车轮厚度，并忽略磁场边缘效应．①在图1所示装置中，当其中一根金属条ab进入磁场时，指出ab上感应电流的方向，并求ab中感应电流的大小；②若自行车以速度为v=8m/s匀速前进时，车轮受到的总摩擦阻力为2.0N，则后车轮转动一周，动力所做的功为多少？（忽略空气阻力，π≈3.0）13．如图所示，无限长金属导轨EF、PQ固定在倾角为θ=53°的光滑绝缘斜面上，轨道间距L=1m，底部接入一阻值为R=0.4Ω的定值电阻，上端开口．垂直斜面向上的匀强磁场的磁感应强度B=2T．一质量为m=0.5kg的金属棒ab与导轨接触良好，ab与导轨间动摩擦因数μ=0.2，ab连入导轨间的电阻r=0.1Ω，电路中其余电阻不计．现用一质量为M=2.86kg的物体通过一不可伸长的轻质细绳绕过光滑的定滑轮与ab相连．由静止释放M，当M下落高度h=2.0m时，ab开始匀速运动（运动中ab始终垂直导轨，并接触良好）．不计空气阻力，sin53°=0.8，cos53°=0.6，取g=10m/s2．求：（1）ab棒沿斜面向上运动的最大速度v m；（2）ab棒从开始运动到匀速运动的这段时间内电阻R上产生的焦耳热Q R和流过电阻R的总电荷量q．14．如图甲所示，在磁感应强度为B的水平匀强磁场中，有两根竖直放置相距为L平行光滑的金属导轨，顶端用一阻直为尺的电阻相连，两导轨所在的竖直平面与磁场方向垂直．一根质量为m的金属棒从静止开始沿导轨竖直向下运动，当金属棒下落龙时，速度达到最大，整个过程中金属棒与导轨保持垂直且接触良好．重力加速度为g，导轨与金属棒的电阻可忽略不计，设导轨足够长．求：（l）通过电阻R的最大电流；（2）从开始到速度最大过程中，金属棒克服安培力做的功W A；（3）若用电容为C的平行板电容器代替电阻R，如图乙所示，仍将金属棒从静止释放，经历时间t的瞬时速度v1．15．如图所示，两根光滑的平行金属导轨MN、PQ处于同一水平面内，相距L=0.5m，导轨的左端用R=3Ω的电阻相连，导轨电阻不计，导轨上跨接一电阻r=1Ω的金属杆ab，质量m=0.2kg，整个装置放在竖直向上的匀强磁场中，磁感应强度B=2T，现对杆施加水平向右的拉力F=2N，使它由静止开始运动，求：（1）杆能达到的最大速度多大？（2）若已知杆从静止开始运动至最大速度的过程中，R上总共产生了10.2J的电热，则此过程中金属杆ab的位移多大？（3）接（2）问，此过程中流过电阻R的电量？经历的时间？16．如图所示，在倾角为θ的斜面上固定两条间距为l的光滑导轨MN、PQ，导轨电阻不计，并且处于垂直斜面向上的匀强磁场中．在导轨上放置一质量为m、电阻为R的金属棒ab，并对其施加一平行斜面向上的恒定的作用力，使其匀加速向上运动．某时刻在导轨上再静止放置质量为2m，电阻为2R的金属棒cd，恰好能在导轨上保持静止，且金属棒ab同时由加速运动变为匀速运动，速度为v．求：（1）匀强磁场的磁感应强度B的大小；（2）平行斜面向上的恒定作用力F的大小及金属棒ab做加速运动时的加速度大小．17．如图所示，表面绝缘、倾角θ=37°的粗糙斜面固定在水平地面上，斜面的顶端固定有弹性挡板，挡板垂直于斜面，并与斜面底边平行．斜面所在空间有一宽度L=0.4m的匀强磁场区域，其边界与斜面底边平行，磁场方向垂直斜面向上，磁场上边界到挡板的距离s=m，一个质量m=0.2kg、总电阻R=2.5Ω的单匝正方形闭合金属框abcd，其边长L=0.4m，放在斜面的底端，其中ab边与斜面底边重合．线框在垂直cd边沿斜面向上大小恒定的拉力F作用下，从静止开始运动，经t=0.5s线框的cd边到达磁场的下边界，此时线框的速度v1=3m/s，此后线框匀速通过磁场区域，当线框ab的边离开磁场区域时撤去拉力，线框继续向上运动，并与挡板发生碰撞，碰后线框等速反弹．已知线框在整个运动过程中始终未脱离斜面，且保持ab边与斜面底边平行，线框与斜面之间的动摩擦因数μ=，重力加速度g=10m/s2，sin37°=0.6，cos37°=0.8求：（1）线框受到的恒定拉力F的大小；（2）匀强磁场的磁感应强度B的大小；（3）若线框向下运动过程中最后静止在磁场中的某位置，求线框在斜面上运动的整个过程中产生的焦耳热Q．18．如图所示，质量为M=2kg的足够长的U型金属框架abcd，放在光滑绝缘水平面上，导轨ab边宽度L=1m．电阻不计的导体棒PQ，质量m=1kg，平行于ab边放置在导轨上，并始终与导轨接触良好，棒与导轨间动摩擦因数μ=0.5，棒左右两侧各有两个固定于水平面上的光滑立柱．开始时PQ左侧导轨的总电阻R=1Ω，右侧导轨单位长度的电阻为r0=0.5Ω/m．以ef为界，分为左右两个区域，最初aefb构成一正方形，g取10m/s2．（1）如果从t=0时，在ef左侧施加B=kt（k=2T/s），竖直向上均匀增大的匀强磁场，如图甲所示，多久后金属框架会发生移动（设最大静摩擦力等于滑动摩擦力）．（2）如果ef左右两侧同时存在B=1T的匀强磁场，方向分别为竖直向上和水平向左，如图乙所示．从t=0时，对框架施加一垂直ab边的水平向左拉力，使框架以a=0.5m/s2向左匀加速运动，求t=2s时拉力F多大（3）在第（2）问过程中，整个回路产生的焦耳热为Q=0.6J，求拉力在这一过程中做的功．19．如图所示，U型金属框架质量m2=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ=0.2，MM′、NN′相互平行且相距0.4m，电阻不计，且足够长，MN段垂直于MM′，电阻R2=0.1Ω．光滑导体棒ab垂直横放在U型金属框架上，其质量m1=0.1kg、电阻R1=0.3Ω、长度l=0.4m．整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T．现垂直于ab棒施加F=2N的水平恒力，使ab棒从静止开始运动，且始终与MM′、NN′保持良好接触，当ab棒运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10m/s2．（1）求框架刚开始运动时ab棒速度v的大小；（2）从ab棒开始运动到框架刚开始运动的过程中，MN上产生的热量Q=0.1J．求该过程ab棒位移x的大小．20．如图所示，两根半径为r光滑的圆弧轨道间距为L，电阻不计，在其上端连有一阻值为R0的电阻，整个装置处于竖直向上的匀强磁场中，磁感应强度为B．现有一根长度稍大于L、质量为m、电阻为R的金属棒从轨道的顶端PQ处开始下滑，到达轨道底端MN时对轨道的压力为2mg，求：（1）棒到达最低点时电阻R0两端的电压；（2）棒下滑过程中R0产生的焦耳热；（3）棒下滑过程中通过R0的电量．21．如图所示，足够长的光滑U形导体框架的宽度L=0.40m，电阻忽略不计，其所在平面与水平面所成的角α=37°，磁感应强度B=1.0T的匀强磁场方向垂直于框平面．一根质量为m=0.20kg、有效电阻R=1.0Ω的导体棒MN垂直跨放在U形框架上，导体棒从静止开始沿框架下滑到刚开始匀速运动时，通过导体棒截面电量共为Q=2.0C．（sin37°=0.6，cos37°=0.8，g=10m/s2）求：（1）导体棒的最大加速度和最大电流强度的大小和方向？（2）导体棒在0.2s内在框架所夹部分可能扫过的最大面积？（3 ）导体棒从开始下滑到刚开始匀速运动这一过程中，导体棒的有效电阻消耗的电功？22．如图所示，倾角为α的光滑固定斜面，斜面上相隔为d的平行虚线MN与PQ间有大小为B的匀强磁场，方向垂直斜面向下．一质量为m，电阻为R，边长为L的正方形单匝纯电阻金属线圈，线圈在沿斜面向上的恒力作用下，以速度v匀速进入磁场，线圈ab边刚进入磁场和cd边刚要离开磁场时，ab边两端的电压相等．已知磁场的宽度d大于线圈的边长L，重力加速度为g．求（1）线圈进入磁场的过程中，通过ab边的电量q；（2）恒力F的大小；（3）线圈通过磁场的过程中，ab边产生的热量Q．23．如图所示，由粗细均匀、同种金属导线构成的正方形线框abcd放在光滑的水平桌面上，线框边长为L，其中ab段的电阻为R．在宽度也为L的区域内存在着磁感应强度为B的匀强磁场，磁场的方向竖直向下．线框在水平拉力的作用下以恒定的速度v通过匀强磁场区域，线框始终与磁场方向垂直且无转动．求：（1）在线框的cd边刚进入磁场时，bc边两端的电压U bc；（2）为维持线框匀速运动，水平拉力的大小F；（3）在线框通过磁场的整个过程中，bc边金属导线上产生的热量Q bc．24．如图甲所示，两条不光滑平行金属导轨倾斜固定放置，倾角θ=37°，间距d=1m，电阻r=2Ω的金属杆与导轨垂直连接，导轨下端接灯泡L，规格为“4V，4W”，在导轨内有宽为l、长为d的矩形区域abcd，矩形区域内有垂直导轨平面均匀分布的磁场，各点的磁感应强度B大小始终相等，B随时间t变化如图乙所示．在t=0时，金属杆从PQ位置静止释放，向下运动直到cd位置的过程中，灯泡一直处于正常发光状态．不计两导轨电阻，sin37°=0.6，cos37°=0.8，重力加速度g=10m/s2．求：（1）金属杆的质量m；（2）0～3s内金属杆损失的机械能△E．25．如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.30m．导轨电阻忽略不计，其间接有固定电阻R=0.40Ω．导轨上停放一质量为m=0.10kg、电阻r=30Ω的金属杆ab，整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下．利用一外力F沿水平方向拉金属杆ab，使之由静止开始做匀加速直线运动，电压传感器可将R两端的电压U即时采集并输入电脑，并获得U随时间t的关系如图乙所示．求：（1）金属杆加速度的大小；（2）第2s末外力的瞬时功率．26．如图所示，平行光滑金属导轨OD、AC固定在水平的xoy直角坐标系内，OD与x轴重合，间距L=0.5m．在AD间接一R=20Ω的电阻，将阻值为r=50Ω、质量为2kg的导体棒横放在导轨上，且与y轴重合，导轨所在区域有方向竖直向下的磁场，磁感应强度B随横坐标x的变化关系为B=T．现用沿x轴正向的水平力拉导体棒，使其沿x轴正向以2m/s2的加速度做匀加速直线运动，不计导轨电阻，求：（1）t时刻电阻R两端的电压；（2）拉力随时间的变化关系．27．如图所示，两足够长平行光滑的金属导轨MN、PQ相距为L导轨平面与水平面夹角为a导轨电阻不计．磁感应强度为B的匀强磁场垂直导轨平面斜向上，长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m 电阻为R．两金属导轨的上端连接右侧电路，电路中R2为一电阻箱，已知灯泡的电阻R L=4R，定值电阻R1=2R，调节电阻箱使R2=12R，重力加速度为g，闭合开关S，现将金属棒由静止释放，求：（1）金属棒下滑的最大速度v m的大小；（2）当金属棒下滑距离为so时速度恰好达到最大，则金属棒由静止开始下滑2so的过程中，整个电路产生的电热．28．如图所示，两根竖直固定的足够长的金属导轨ab和cd相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=10kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω（竖直金属导轨电阻不计），PQ杆放置在水平绝缘平台上，整个装置处于垂直导轨平面向里的磁场中，g取10m/s2（1）若将PQ杆固定，让MN杆在竖直向上的恒定拉力F=0.18N的作用下由静止开始向上运动，磁感应强度B o=1.0T，杆MN的最大速度为多少？（2）若将MN杆固定，MN和PQ的间距为d=0.4m，现使磁感应强度从零开始以=0.5T/s的变化率均匀地增大，经过多长时间，杆PQ对地面的压力为零？29．如图所示，有一足够长的光滑平行金属导轨，电阻不计，间距L=0.5m，导轨沿与水平方向成θ=30°倾斜放置，底部连接有一个阻值为R=3Ω的电阻．现将一根长也为L=0.5m质量为m=0.2kg、电阻r=2Ω的均匀金属棒，自轨道顶部静止释放后沿轨道自由滑下，下滑中均保持与轨道垂直并接触良好，经一段距离后进入一垂直轨道平面的匀强磁场中，如图所示．磁场上部有边界OP，下部无边界，磁感应强度B=2T．金属棒进入磁场后又运动了一段距离便开始做匀速直线运动，在做匀速直线运动之前这段时间内，金属棒上产生了Q r=2.4J的热量，且通过电阻R上的电荷量为q=0.6C，取g=10m/s2．求：（1）金属棒匀速运动时的速v0；（2）金属棒进入磁场后，当速度v=6m/s时，其加速度a的大小及方向；（3）磁场的上部边界OP距导轨顶部的距离S．30．如图所示，光滑水平轨道MN、PQ和光滑倾斜轨道NF、在、N点连接，倾斜轨道倾角为θ，轨道间距均为L．水平轨道间连接着阻值为R的电阻，质量分别为M、m，电阻分别为R、r的导体棒a、b分别放在两组轨道上，导体棒均与轨道垂直，a导体棒与水平放置的轻质弹簧通过绝缘装置连接，弹簧另一端固定在竖直墙壁上．水平轨道所在的空间区域存在竖直向上的匀强磁场，倾斜轨道空间区域存在垂直轨道平面向上的匀强磁场，该磁场区域仅分布在QN和EF所间的区域内，QN、EF距离为d，两个区域内的磁感应强度分别为B1、B2，以QN为分界线且互不影响．现在用一外力F将导体棒a向右拉至某一位置处，然后把导体棒b从紧靠分界线QN处由静止释放，导体棒b在出磁场边界EF前已达最大速度．当导体棒b在磁场中运动达稳定状态，撤去作用在a棒上的外力后发现a棒仍能静止一段时间，然后又来回运动并最终停下来．求：（1）导体棒b在倾斜轨道上的最大速度（2）撤去外力后，弹簧弹力的最大值（3）如果两个区域内的磁感应强度B1=B2且导体棒电阻R=r，从b棒开始运动到a棒最终静止的整个过程中，电阻R上产生的热量为Q，求弹簧最初的弹性势能．参考答案与试题解析一．解答题（共30小题）导体切割磁感线时的感应电动势；电磁感应中的能量转化．1．考点：专题：电磁感应——功能问题．分析：（1）根据平衡条件列方程求金属棒的质量；（2）根据欧姆定律求出两板间的电压，进而得到场强，根据牛顿第二定律和运动学公式求微粒发生的位移大小．解答：解：（1）a下滑h的过程中，由运动学规律有：v2=2gh代入数据解得：v=10m/sa进入磁场Ⅰ后，由平衡条件有：BIL=Mg感应电动势为：E=BLv=2V感应电流为：I==2A解得：M=0.04kg（2）因磁场I、Ⅱ的磁感应强度大小相同，故a在磁场Ⅱ中也做匀速运动，a匀速穿过磁场中的整个过程中，电容器两板间的电压为：U==1V场强为：E′==1V/ma穿越磁场I的过程中经历时间为：t1==0.3s此过程下板电势高，加速度为：a1==10m/s2，方向竖直向上末速度为：v1=a1t1=3m/s向上位移为：x1=a1t12=0.45ma穿越磁场Ⅱ的过程中经历时间为：t2==0.1s此过程中上板电势高，加速度为：a2==30m/s2，方向竖直向下末速度v2=v1﹣a2t2=0，故微粒运动方向始终未变向上位移为：x2=v1t2﹣a2t22=0.15m得：x=x1+x2=0.45+0.15=0.60m答：（1）金属棒a的质量M为0.04kg；（2）在a穿越磁场的整个过程中，微粒发生的位移大小x为0.6m．点评：本题是电磁感应与电路、力学知识的综合，与电路联系的关键点是感应电动势，与力学联系的关键点是静电力．2．导体切割磁感线时的感应电动势；牛顿第二定律；电磁感应中的能量转化．考点：专电磁感应——功能问题．题：。

(典型题)高中物理选修二第二章《电磁感应》测试题(含答案解析)

一、选择题1．(0分)[ID ：128582]如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。

两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。

假设图中所在位置地磁场方向与地面平行，由南指向北。

下列说法正确的是（）A ．当电线到最低点时，感应电流最大B ．当电线向上运动时，B 点电势高于A 点电势C ．当电线向上运动时，通过灵敏电流计的电流是从A 经过电流计流向BD ．两个同学沿南北方向站立时，电路中能产生更大的感应电流2．(0分)[ID ：128573]如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L ，上端用一电阻R 相连，该装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于轨道平面向上。

质量为m 的金属杆ab 以初速度v 0从轨道底端向上滑行，达到最大高度h 后保持静止。

若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。

关于上滑过程，下列说法正确的是（）A ．通过电阻R 的电量为sin BLh R θB ．金属杆中的电流方向由b 指向aC ．金属杆克服安培力做功等于2012mv mgh - D ．金属杆损失的机械能等于电阻R 产生的焦耳热3．(0分)[ID ：128562]如图所示的电路中，A ，B ，C 是三个完全相同的灯泡，L 是自感系数很大的电感，其直流电阻与定值电阻R 阻值相等，D 是理想二极管．下列判断中正确的是（）A ．闭合开关S 的瞬间，灯泡A 和C 同时亮B ．闭合开关S 的瞬间，只有灯泡C 亮C ．闭合开关S 后，灯泡A ，B ，C 一样亮D ．断开开关S 的瞬间，灯泡B ，C 均要闪亮一下再熄灭4．(0分)[ID ：128555]如图所示，一根足够长的直导线水平放置，通以向右的恒定电流，在其正上方O 点用细丝线悬挂一铜制圆环。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电磁感应试题一．选择题1．关于磁通量的概念，下面说法正确的是（）A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大C．穿过线圈的磁通量为零时，磁通量的变化率不一定为零D．磁通量的变化，不一定由于磁场的变化产生的2．下列关于电磁感应的说法中正确的是（）A．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流B．只要导体在磁场中作用相对运动，导体两端就一定会产生电势差C．感应电动势的大小跟穿过回路的磁通量变化成正比D．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关3．关于对楞次定律的理解，下面说法中正确的是（）A．感应电流的方向总是要使它的磁场阻碍原来的磁通量的变化B．感应电流的磁场方向，总是跟原磁场方向相同C．感应电流的磁场方向，总是跟原磁砀方向相反D．感应电流的磁场方向可以跟原磁场方向相同，也可以相反4.物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，在工作时利用了电磁感应现象的是（）A. 回旋加速器B.日光灯C.质谱仪D.速度选择器5．如图 1 所示，一闭合金属圆环用绝缘细绳挂于O 点，将圆环拉离平衡位置并释放，圆环摆动过程中经过匀强磁场区域，则（空气阻力不计）（）A ．圆环向右穿过磁场后，还能摆至原高度B．在进入和离开磁场时，圆环中均有感应电流C．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大D．圆环最终将静止在平衡位置6．如图（ 2），电灯的灯丝电阻为 2Ω，电池电动势为 2V ，内阻不计，线圈图（ 1）匝数足够多，其直流电阻为 3Ω．先合上电键 K ，稳定后突然断开 K ，则下列说法正确的是（）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同B．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相同D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相反7．如果第 6 题中，线圈电阻为零，当 K 突然断开时，下列说法正确的是（）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同B．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相同D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相反8．如图（ 3），一光滑的平面上，右方有一条形磁铁，一金属环以初速度V沿磁铁的中线向右滚动，则以下说法正确的是（）A 环的速度越来越小B 环保持匀速运动C 环运动的方向将逐渐偏向条形磁铁的N 极D 环运动的方向将逐渐偏向条形磁铁的S 极9．如图（ 4）所示，让闭合矩形线圈 abcd从高处自由下落一段距离后进入匀强磁场，从 bc 边开始进入磁场到 ad边刚进入磁场的这一段时间里，图（ 5）所示的四个 V 一 t 图象中，肯定不能表示线圈运动情况的是（）10．如图（ 6）所示，水平放置的平行金属导轨左边接有电阻 R，轨道所在处有竖直向下的匀强磁场，金属图（ 5）棒 ab 横图（ 4）的作用跨导轨，它在外力下向右匀速运动，速度为v。

若将金属棒的运动速度变为2v，（除R 外，其余电阻不计，导轨光滑）则（）A ．作用在 ab上的外力应增大到原来的 2 倍B．感应电动势将增大为原来的 4 倍C．感应电流的功率将增大为原来的 2 倍D．外力的功率将增大为原来的 4 倍11．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b 两点间电势差绝对值最大的是（）12．如图（ 8），有两根和水平方向成角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂 a v b 直于轨道平面的匀强磁场，磁感强 a b a b 度为及一根质量v v 为m 的金属杆从 a b 轨道上由静止滑v下。

经过足够长的时（ A ）（ B）（ C ）（ D ）间，金属杆的速图（ 8）度趋近于一个最大速度v m，则（）m将变大A ．如果B 增大， vB．如果α变大， v m将变大m将变大C．如果 R 变大， vm将变大D．如果 m 变小， v13、如图所示，导线 AB 可在平行导轨 MN 上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（）A 、向右加速运动； B、向右减速运动；C、向右匀速运动；D、向左减速运动。

14、线圈所围的面积为0.1m2，线圈电阻为 1 ．规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图（ 1）所示．磁场的磁感应强度 B 随时间 t 的变化规律如图（ 2）所示．则以下说法正确的是 B B/TＡ．在时间 0～5s内， I 的最大值为0.1Ｂ．在第 4s时刻， I 的方向为逆时针Ｃ．前 2s 内，通过线圈某截面的总电量为0.01CI O 123 45 t/s Ｄ．第 3s 内，线圈的发热功率最大 F 作用下运动，穿过方图（ 2）向如图15、边长为 L 的正方形金属框在水平恒力图（1） B的有界匀强磁场区域．磁场区域的宽度为d（d>L）。

已知 ab 边进入磁场La时，线框的加速度恰好为零．则线框进入磁场的过程和从磁场另 F 一侧穿bd出的过程相比较，有（）A．产生的感应电流方向相反B．所受的安培力方向相同C．进入磁场过程的时间等于穿出磁场过程的时间D．进入磁场过程和穿出磁场过程中通过导体内某一截面的电量相等16、如图所示，闭合小金属环从高h 处的光滑曲面上端无初速度滚下，又沿曲面的另一侧上升，则下列说法正确的是（）A 、若是匀强磁场，环在左侧滚上的高度小于hB、若是匀强磁场，环在左侧滚上的高度等于hC、若是非匀强磁场，环在左侧滚上的高度等于hD、若是非匀强磁场，环在左侧滚上的高度小于h二．填空题（每题 4 分，共 12 分）17．线圈的自感系数通常称为自感或电感，它主要与线圈的________、________、_________以及 ___________有关．18．如图（ 9）有一面积 S=100cm2的金属环与一电容器相连，电容 C=100pF,环中有垂直纸面向里均匀变化的磁场，磁感应强度的变化如图（ 10），则电容器的带电荷量为 _______。

19．如图（ 11），一个连有电容器的U 形金属框架在匀强磁场中，磁感应强度为B，方向如图，宽 L ，一根导体棒 MN 垂直放置在框架上且与框架接触良好，若棒向左以速度 V 匀速运动，则电容器两极板间的电势差 U ab=_________；电容器 ___________板带正电荷．20.把一线框从一匀强磁场中拉出，如图所示。

第一次拉出的速率是v，第二次拉出速率是2v，其它条件不变，则前后两次拉力大小之比是，拉力功率之比是，线框产生的热量之比是，通过导线截面的电量之比是。

三．计算题21．如图（ 12），长 L1宽 L2的矩形线圈电阻为 R，处于磁感应强度为 B的匀强磁场边缘，线圈与磁感线垂直。

将线圈以向右的速度 v 匀速拉出磁场，求：①拉力 F 大小；②拉力做的功 W；③通过线圈某一截面的电荷量 q。

22．如图所示，有两根足够长、不计电阻，相距L 的平行光滑金属导轨 cd、ef 与水平面成θ角固定放置，底端接一阻值为 R 的电阻，在轨道平面内有磁感应强度为 B 的匀强磁场，方向垂直轨道平面斜向上 .现有一平行于 ce、垂直于导轨、质量为 m、电阻不计的金属杆 ab，在图（12）沿轨道平面向上的恒定拉力 F 作用下，从底端 ce 由静止沿导轨向上运动，当 ab 杆速度达到稳定后，撤去拉力 F，最后 ab 杆又沿轨道匀速回到 ce端.已知 ab 杆向上和向下运动的最大速度相等.求:拉力B dF 和杆 ab 最后回到 ce 端的速度 v. af F23．如右图中 MN 和 PQ 为竖直方向的两平行长直金属导轨，间距 l b 为 0.40m，电阻不计，导轨所在平面与磁感应强度 B 为的匀强磁场θc R e垂直。

质量 m 为×10 -3 、电阻为Ω的金属杆ab 始终垂直于导轨，kg并与其保持光滑接触。

导轨两端分别接有滑动变阻器和阻值为Ω的电阻 R1。

当杆 ab 达到稳定状态时以速率 v 匀速下滑时，整个电路消耗的电功率 P 为，重力加速度取 10m/s2，试求：（ 1）速率 v，（2）滑动变阻器接入电路的阻值R2。

24．如图（ 13）所示，水平的平行虚线间距为d=50cm，其间有 B= 的匀强磁场。

一个正方形线圈边长为 l=10cm，线圈质量 m=100g，电阻为 R=Ω。

1 l开始时，线圈的下边缘到磁场上边缘的距离为h=80cm。

将线圈由静止释放，2 h其下边缘刚进入磁场和刚穿出磁场时的速度相等。

取g=10m/s2，求：⑴线v0圈进入磁场过程中产生的电热 Q。

⑵线圈下边缘穿越磁场过程中的最小速 3 vd图（13）度 v 。

⑶线圈下边缘穿越磁场过程中加速度的最小值a 。

25、在如图甲所示的电路中，螺线管匝数 n=1500 匝，横截面积 S=20cm 2。

螺线管导线电阻 r =Ω， R 1=Ω，R 2=Ω，C=30μF。

在一段时间内，穿过螺线管的磁场的磁感应强度 B 按如图乙所示的规律变化。

求：（1）求螺线管中产生的感应电动势；B/T （2）闭合 S ，电路中的电流稳定后，求电阻 R 1 的电功 R 1率； R 2（3）S 断开后，求流经 R 2 的电量。

C参考答案SBOt/s图甲图乙题 1234 567891011 12号答 CD DAD BBBDABAD BBC案13AD 14ABC 15ABD 16BD17．长度、面积、匝数、有无铁芯 18． 10 11c 19．-BLVb ：21：41： 21：1 21．解：①E BL 2V ，IE ，F BIL 2 ， FB 2 L 22VR ；(3 分)R②W FL 1B 2L 22L 1V；(3 分)R③ q IEtBL 1 L 2(3 分)FFtRR Rv 22．解 :当 ab 杆沿导轨上滑达到最大速度F╯ v 时，其受力如图所示 :θmg由平衡条件可知 :F-F B -mgsin θ=0①又 F B =BIL ②而 IBLv③RB 2 L 2v ④(4 分)联立①②③式得 : Fmg sin0R同理可得， ab 杆沿导轨下滑达到最大速度时 : B 2 L 2 v ⑤(3 分 ) mg sinR联立④⑤两式解得 : F2mg sin (2 分)mgRsin (2 分)v2 L 2B23．解：匀速下滑时 ,重力做功全部转为电能，由能量守恒：mgv=P 得 v=4.5m/s;(5 分) 由 E=BLV 得， E=(1 分)设电路总电流为I,由 P=EI 得 I=P/E=(2 分)由欧姆定律得总电阻R=E/I=3 Ω (1 分)而 R=R1R2 +r 得R2 =6Ω。
