引风机结构
叶轮
叶轮是引风机的核心部件,通常由金属材料制成,具有较高的强度和耐腐蚀性。
叶轮的叶片数量、形状和角度对引风机的性能和效率有重要影响。
叶轮通过电动机或其他动力源驱动旋转,将气体吸入引风机,并产生一定的压力和 流量。
机壳
机壳是引风机的外壳,通常由钢板焊 接而成,具有一定的强度和刚性。
机壳还起到支撑和固定引风机其他部 件的作用。
机壳内部通常装有导流器和集流器, 用于改变气体的流动方向和增加气体 流量。
集流器
1
集流器是引风机的一个重要部件,通常为锥形或 弧形结构。
2
集流器的作用是将气体集中并导入引风机内部, 增加气体流量,提高引风机的效率。
3
集流器的设计对引风机的性能和效率有很大影响, 不同的集流器适用于不同的气体流量和压力要求。

引风机的工作原理

引风机的工作原理

引风机的工作原理
引风机的工作原理是通过叶轮产生气流,从而形成气流动力,以达到通风、降温、换气的目的。

引风机的核心部件是叶轮。

叶轮主要由多片叶片组成,叶片的设计和排列方式影响着气流的产生和流动。

当电机带动叶轮旋转时,叶轮上的叶片将空气吸入,并在旋转的过程中加速。

受到离心力的作用,空气从叶轮中心向外辐射,形成一股较强的气流。

在实际应用中,引风机通常与导风管道相结合。

导风管道的设计可以引导气流的方向和流速,进一步增强通风效果。

通过灵活的导风管道布局和调整,可以使引风机产生的气流迅速传递到需要通风的区域。

引风机的工作原理基于流体力学的原理。

当气流通过叶轮时,叶轮给气流施加了动量,并将气流加速和压缩。

由于叶轮旋转快速,所以产生的气流速度较高,压强也相应增大。

这种高速、高压的气流在通风系统中可以形成足够的排风力量,从而有效地排出室内的废气和烟雾。

除了通风功能,引风机还可以在制造业中用于物料输送、燃烧设备的供气、烘干设备等方面。

不同应用场景下,引风机的设计和参数会有所不同,但基本的工作原理都是一致的,即通过旋转的叶轮产生气流动力,实现不同的功能需求。

热电厂一次风机知识

热电厂一次风机知识

热电厂一次风机知识热电厂是利用燃料燃烧产生热能,通过锅炉转化为蒸汽,再通过蒸汽轮机发电的装置。

而一次风机是热电厂中的重要设备之一,它扮演着将大量空气送入锅炉,提供燃烧所需氧气的关键角色。

本文将从一次风机的工作原理、结构组成和维护保养等方面进行介绍。

一、一次风机的工作原理一次风机,又称为引风机,是通过电动机带动叶轮旋转,产生风压,将大量空气送入锅炉的设备。

它主要起到两个作用:一是增加锅炉炉膛的氧气浓度,使燃烧更充分;二是带走锅炉炉膛中产生的废气和烟灰,保持锅炉内的压力平衡。

一次风机的工作原理主要有以下几个过程:电动机通过联轴器带动叶轮旋转,产生风压;空气从进风口进入机壳,经过滤网过滤后进入叶轮;叶轮旋转产生离心力,使空气加速,然后通过风机出口送入锅炉炉膛;废气和烟灰则通过锅炉烟道排出。

二、一次风机的结构组成一次风机主要包括以下几个部分:电动机、联轴器、机壳、滤网和叶轮。

1. 电动机:电动机是一次风机的动力来源,一般采用交流异步电动机。

通过电压调节器和控制系统,可以实现对电动机的启停和转速调节。

2. 联轴器:联轴器用于连接电动机和叶轮,传递电动机的动力。

常见的联轴器有弹性联轴器和齿轮联轴器等。

3. 机壳:机壳是一次风机的外壳,起到支撑和保护内部零部件的作用。

一般由铁板焊接而成,具有足够的强度和刚度。

4. 滤网:滤网位于进风口,用于过滤空气中的灰尘和颗粒物,保护叶轮和内部零部件不受损坏。

5. 叶轮:叶轮是一次风机的核心部件,它由多个叶片组成,可以产生风压并使空气加速。

叶轮的形状和叶片的角度会影响一次风机的风量和风压。

三、一次风机的维护保养为保证一次风机的正常运行和延长使用寿命,需要进行定期的维护保养。

以下是一些常见的维护保养措施:1. 清洁叶轮和滤网:定期清洁叶轮和滤网上的灰尘和颗粒物,以免影响风机的工作效率。

2. 检查电动机:定期检查电动机的绝缘状况和轴承的润滑情况,确保电动机运行正常。

3. 检查联轴器:定期检查联轴器的连接情况和传动效果,如有异常应及时修复或更换。

[精华版]风机动叶调节机构及工作原理

[精华版]风机动叶调节机构及工作原理

风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。

#7、8炉送风机也采用动叶可调轴流式风机。

为了充分掌握动叶可调轴流式风机的动叶调节机构和工作原理,首先我们要了解动叶可调轴流式风机的有关特性。

一.引、送风机的结构:引、送风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。

二.引送风机的工作原理:引送风机的工作原理是基于机翼型理论:当气体以一个攻角α进入叶轮,在翼背上产生一个升力,同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。

与此同时,风机进口处由于差压的作用,使气体不断地被吸入。

动叶可调轴流式风机,攻角越大,翼背的周界越大,则升力越大,风机的压差越大,风量则小。

当攻角达到临界值时,气体将离开翼背的型线而发生涡流,此时风机压力大,幅度下降,产生失速现象。

三.引送风机相关参数:2、引风机及电动机:四.引、送风机液压油系统图:五.引、送风机动叶调节机构工作原理:从液压调节机构来看,液压调节结构可分为两部分:一部分为控制头,它不随轴转动。

另一部分为油缸及活塞,它们与叶轮一起旋转,但活塞没有轴向位移,叶片装在叶柄的外端。

每个叶片用6个螺栓固定在叶柄上,叶柄由叶柄轴承支撑,平衡块与叶片成一定角装设,两者位移量不同,平衡块用于平衡离心力,使叶片在运转中成为可调。

液压调节机构的调节原理大致如下:1.当讯号从控制轴输入要求“+”向位移时分配器左移、压力油从进油管A经过通路2送到活塞左边的油缸,由于活塞无轴向位移,油缸左侧的油压就上升,使油缸向左移动,带动调节连杆偏移,使动叶片向“+”向位移。

与此同时,调节杆(反馈杆)也随着油缸左移,而齿条将带动控制轴的扇齿轮反时针转动,但分配器带动的齿条却要求控制轴的扇齿做顺时针转动因而调节杆就起到“弹簧”的限位作用。

当调节力大时,“弹簧”限不住位置,所以叶片仍向“+”向位移,即为叶片调节正终端位置,但由于“弹簧”的牵制作用,在一定时间后油缸的位移自动停止,由此可以避免叶片调节过大,防止小流量时风机进入失速区。

引风机结构原理

引风机结构原理
调节杆和滑块由液压调 节装置通过推盘推动。推盘 由推盘和调节环组成并和叶 片液压调节装置用螺钉连结。
液压调节装置部分外表 面及其油管和轴承箱一样, 由装在风机一侧的另一台冷 却风机进行冷却。
一、引风机本体机构
调节机构工作原理:如图上所示,伺服阀恰将油道C与D的油孔堵住,活塞左右两侧 的工作油无进油、回油,因此动叶安装角固定不变。
关闭叶片时,电信号传递至伺服电机使控制轴发生旋转。控制轴的旋转带动拉杆 向右移动,定位轴及与之相连的齿套是静止不动的。所以齿轮只能以A为支点,推动 与之啮合的齿条往右移动,于是压力油口与油道D相通,回油口与油道C相通。压力油 从油道D不断进入活塞右侧的液压缸容积内,使液压缸不断向右移动,活塞左侧的液压 缸容积内的工作油从油道C通过回油孔返回油箱。液压缸与叶轮上每个动叶片的调节 杆相连,当液压缸向右移动时,动叶片的安装角关小,轴流风机输送的流量与全压随 即降低。
失速:固有特性,一般发生在动叶可调轴流风机,主要 是动叶指令过大,叶片进风冲角过大引起叶片尾部脱流, 产生风机失速。
四、引风机工作动画
当轴承箱油位超过最高油位 时,润滑油将通过回油管流回油站。
三、引风机失速
失速,流体绕流翼型流动如左图所
示。在零冲角下,流体只受翼型表面 摩擦阻力影响,离开翼型时基本不产 生漩涡。而随着冲角的增大,开始在 翼型后缘附近产生旋涡,此后流体在 翼型表面A点分离,随冲角的增大分 离点A逐渐向前移动。在此后的过程 中,由于尾部旋涡范围逐渐扩大,阻 力增加,升力减小。当冲角增加到某 一份临界值时,流体在叶片凸面的流 动遭到了破坏,边界层严重分离,阻 力大大增加,升力急剧减小,这种现 象称为脱流或失速
当液压缸向右移动时,定位轴被拖住并一起向右移动。但由于拉杆静止,所以齿 轮以B点为支点,齿条往左移动。往左移动的齿条,又使伺服阀将油道C与D的油孔堵 住,液压缸随之处在新的平衡位置不再移动,而叶片也处在角度关小的新状态下工作, 这就是反馈过程。在反馈时,齿轮带动指示轴使之旋转,将动叶片关小的角度显示出 来。若锅炉负载增大,需要增加轴流风机的流量与全压时,其动作过程与上述分析相 反。

引风机和鼓风机的区别

引风机和鼓风机的区别

引风机和鼓风机的区别
一、引风机和鼓风机的工作原理
引风机和鼓风机都是通风设备,但它们的工作原理不同。

引风机是一种将空气吸入系统并向外排放的设备,通常被安装在空气净化和工业生产系统中。

它的工作原理类似于吸尘器,通过风轮的旋转产生负压,在管道中产生一股气流,加速空气流动,从而吸入大量气体。

鼓风机则是将气体或气体混合物吸入设备内部,再通过内部的风轮或叶轮将气体压缩并加速向外输送。

因此,鼓风机主要用于压缩气体应用,如工业生产中的空气气源。

二、引风机和鼓风机的应用场景
引风机和鼓风机在应用中也有所不同。

引风机通常用于加工烟尘和气味的工厂、化工工厂、矿山和船舶等行业。

它可以将室外空气或火灾烟气向建筑物内部输送或排出。

鼓风机则主要应用于工业生产领域,如食品、化工、药品等领域的生产和运输。

鼓风机可以通过各种形状和大小的通道将压缩空气输送到生产线的各个部分,使生产线保持稳定的工作状态,提高生产效率。

三、引风机和鼓风机的特点
引风机和鼓风机的结构和特点也不同。

引风机通常采用圆形或矩形形状,在内部设置风轮或叶片,将空气吸入和排出。

鼓风机则通常采用外置电机的结构,通过内部的风轮和叶轮进行压缩和加速。

由于引风机和鼓风机的结构和特点各不相同,因此在使用时需要根据实际需求选择适当的设备。

综上所述,引风机和鼓风机作为通风设备,在工作原理、应用场景和特点等方面都有所不同。

用户在选择设备时应根据实际情况选择适合自己
的设备,以达到更好的效果。

风机动叶调节机构及工作原理

风机动叶调节机构及工作原理

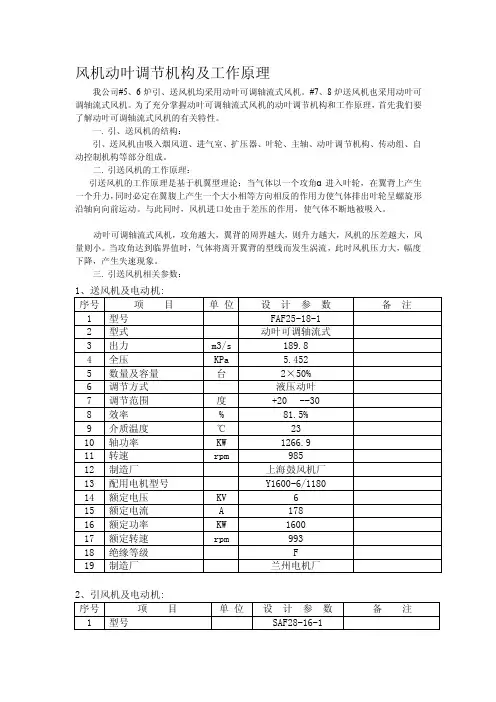

风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。
