最新引风机结构及工作原理教学提纲
引风机结构及工作原理
根据管道长度、弯头数量、阀 门等阻力因素，选择合适的风 压，以确保系统正常运行。
转速与功率
根据实际需求，选择合适的转 速与功率，以确保引风机能够 提供足够的空气流量和压力。
材质
根据实际使用环境，选择合适 的材质，以确保引风机的耐腐
蚀、耐高温等性能。
引风机维护保养
定期检查
定期检查引风机的运行状况，包括轴 承、密封件、润滑系统等，确保其正 常运转。
引风机分类
式引风机和轴流 式引风机。
根据用途
分为锅炉引风机、窑炉引 风机、工业炉引风机等。
根据驱动方式
分为电动引风机和气动引 风机。
引风机应用领域
01
02
能源领域
锅炉、热力发电厂、石油化工 等。
建材领域
水泥、陶瓷、玻璃等。
03
04
冶金领域
钢铁、有色金属等。
其他领域
垃圾焚烧、生物质能利用等。
02
引风机结构
叶轮
叶轮是引风机的核心部件，通常由金属材料制成，具有较高的强度和耐腐蚀性。
叶轮的叶片数量、形状和角度对引风机的性能和效率有重要影响。
叶轮通过电动机或其他动力源驱动旋转，将气体吸入引风机，并产生一定的压力和 流量。
机壳
机壳是引风机的外壳，通常由钢板焊 接而成，具有一定的强度和刚性。
机壳还起到支撑和固定引风机其他部 件的作用。
机壳内部通常装有导流器和集流器， 用于改变气体的流动方向和增加气体 流量。
集流器
1
集流器是引风机的一个重要部件，通常为锥形或 弧形结构。
2
集流器的作用是将气体集中并导入引风机内部， 增加气体流量，提高引风机的效率。
3
集流器的设计对引风机的性能和效率有很大影响， 不同的集流器适用于不同的气体流量和压力要求。
引风机的工作原理
引风机的工作原理
引风机的工作原理是通过叶轮产生气流，从而形成气流动力，以达到通风、降温、换气的目的。
引风机的核心部件是叶轮。
叶轮主要由多片叶片组成，叶片的设计和排列方式影响着气流的产生和流动。
当电机带动叶轮旋转时，叶轮上的叶片将空气吸入，并在旋转的过程中加速。
受到离心力的作用，空气从叶轮中心向外辐射，形成一股较强的气流。
在实际应用中，引风机通常与导风管道相结合。
导风管道的设计可以引导气流的方向和流速，进一步增强通风效果。
通过灵活的导风管道布局和调整，可以使引风机产生的气流迅速传递到需要通风的区域。
引风机的工作原理基于流体力学的原理。
当气流通过叶轮时，叶轮给气流施加了动量，并将气流加速和压缩。
由于叶轮旋转快速，所以产生的气流速度较高，压强也相应增大。
这种高速、高压的气流在通风系统中可以形成足够的排风力量，从而有效地排出室内的废气和烟雾。
除了通风功能，引风机还可以在制造业中用于物料输送、燃烧设备的供气、烘干设备等方面。
不同应用场景下，引风机的设计和参数会有所不同，但基本的工作原理都是一致的，即通过旋转的叶轮产生气流动力，实现不同的功能需求。

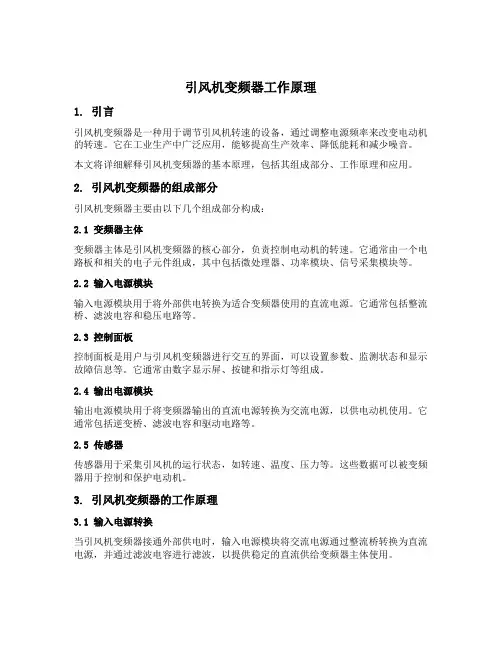

引风机变频器工作原理
引风机变频器工作原理1. 引言引风机变频器是一种用于调节引风机转速的设备，通过调整电源频率来改变电动机的转速。
它在工业生产中广泛应用，能够提高生产效率、降低能耗和减少噪音。
本文将详细解释引风机变频器的基本原理，包括其组成部分、工作原理和应用。
2. 引风机变频器的组成部分引风机变频器主要由以下几个组成部分构成：2.1 变频器主体变频器主体是引风机变频器的核心部分，负责控制电动机的转速。
它通常由一个电路板和相关的电子元件组成，其中包括微处理器、功率模块、信号采集模块等。
2.2 输入电源模块输入电源模块用于将外部供电转换为适合变频器使用的直流电源。
它通常包括整流桥、滤波电容和稳压电路等。
2.3 控制面板控制面板是用户与引风机变频器进行交互的界面，可以设置参数、监测状态和显示故障信息等。
它通常由数字显示屏、按键和指示灯等组成。
2.4 输出电源模块输出电源模块用于将变频器输出的直流电源转换为交流电源，以供电动机使用。
它通常包括逆变桥、滤波电容和驱动电路等。
2.5 传感器传感器用于采集引风机的运行状态，如转速、温度、压力等。
这些数据可以被变频器用于控制和保护电动机。
3. 引风机变频器的工作原理3.1 输入电源转换当引风机变频器接通外部供电时，输入电源模块将交流电源通过整流桥转换为直流电源，并通过滤波电容进行滤波，以提供稳定的直流供给变频器主体使用。
3.2 控制参数设置用户可以通过控制面板设置引风机的运行参数，如转速、启停方式、加速度等。
这些参数将被传输到变频器主体中的微处理器进行处理。
3.3 信号采集与处理引风机变频器会通过传感器采集引风机运行过程中的相关信号，如转速信号、温度信号等。
这些信号将被传输到变频器主体中的信号采集模块进行处理。
3.4 控制策略计算基于用户设置的参数和采集到的信号，变频器主体中的微处理器将进行控制策略计算。
根据控制策略，微处理器将调整输出电源模块的工作状态，以实现对电动机转速的精确控制。

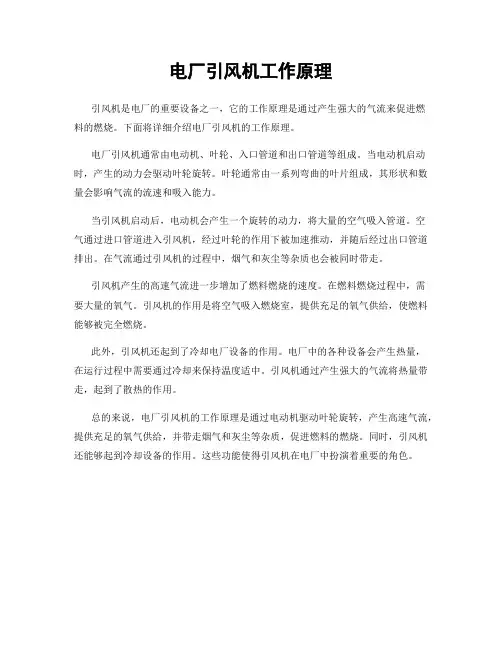

电厂引风机工作原理
电厂引风机工作原理
引风机是电厂的重要设备之一，它的工作原理是通过产生强大的气流来促进燃
料的燃烧。
下面将详细介绍电厂引风机的工作原理。
电厂引风机通常由电动机、叶轮、入口管道和出口管道等组成。
当电动机启动时，产生的动力会驱动叶轮旋转。
叶轮通常由一系列弯曲的叶片组成，其形状和数量会影响气流的流速和吸入能力。
当引风机启动后，电动机会产生一个旋转的动力，将大量的空气吸入管道。
空
气通过进口管道进入引风机，经过叶轮的作用下被加速推动，并随后经过出口管道排出。
在气流通过引风机的过程中，烟气和灰尘等杂质也会被同时带走。
引风机产生的高速气流进一步增加了燃料燃烧的速度。
在燃料燃烧过程中，需
要大量的氧气。
引风机的作用是将空气吸入燃烧室，提供充足的氧气供给，使燃料能够被完全燃烧。
此外，引风机还起到了冷却电厂设备的作用。
电厂中的各种设备会产生热量，
在运行过程中需要通过冷却来保持温度适中。
引风机通过产生强大的气流将热量带走，起到了散热的作用。
总的来说，电厂引风机的工作原理是通过电动机驱动叶轮旋转，产生高速气流，提供充足的氧气供给，并带走烟气和灰尘等杂质，促进燃料的燃烧。
同时，引风机还能够起到冷却设备的作用。
这些功能使得引风机在电厂中扮演着重要的角色。
引风机工作原理
引风机工作原理
引风机是一种常见的风机设备，其工作原理是通过电动机驱动叶轮旋转，产生气流来达到通风和换气的目的。
具体工作原理如下：
1. 电动机启动：引风机内置电动机，当电源接通后，电动机开始启动。
2. 叶轮旋转：电动机通过轴连接，驱动叶轮旋转。
叶轮通常由数个叶片组成，其形状和排列方式根据风机设计和使用环境不同而有所差异。
3. 气流产生：随着叶轮的旋转，叶片将空气吸入机内，并通过叶片的推动产生高速气流。
气流的大小和速度取决于电动机的转速和叶轮的设计参数。
4. 气流输送：产生的气流随即从风机的出口处排出，传递到所需的场所进行通风、换气或其他相关用途。
引风机的工作过程中，除了电动机驱动叶轮旋转外，还需要注意以下几个方面：
1. 散热：电动机工作时会产生热量，因此引风机通常设计有散热装置，以保证电动机正常运行并避免过热损坏。
2. 噪音：由于叶轮旋转时与空气摩擦，引风机会发出一定的噪音。
为了减少噪音对环境和人体的影响，可采取吸音材料或降噪装置来降低噪音水平。
3. 维护保养：引风机在使用过程中，应定期检查电动机的运行状况和叶轮的磨损情况，并对其进行必要的保养和维修，以确保其长期稳定运行。
总之，引风机通过电动机驱动叶轮旋转，产生气流进行通风和换气。
其工作原理简单易懂，但在实际应用中需要根据具体需求和环境进行合理选择和使用。
轴冷式动叶引风机内部结构及调节过程
轴冷式动叶引风机内部结构及调节过程轴冷式动叶引风机的结构:轴冷式动叶引风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。
轴冷式动叶引风机的工作原理:轴冷式动叶引风机工作原理是基于机翼型理论:当气体以一个攻角a进入叶轮,在翼背上产生个升力,同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。
与此同时,风机进口处由于差压的作用,使气体不断地被吸入。
动叶可调轴流式风机,攻角越大,翼背的周界越大,则升力越大,风机的压差越大,风量则小。
当攻角达到临界值时,气体将离开翼背的型线而发生涡流,此时风机压力大,幅度下降,产生失速现象。
调节过程:引风机在工作时有时需要对动叶进行，动叶的调节是通过改变液压缸两侧的油压来实现的。
但是在引风机运行的过程中，时常会出现动叶调节困难或不能调节的故障，这种故障的表面原因是液压缸的油压调节构件损坏。
其本质原因是：锅炉燃煤没有进行完全燃烧，导致大部分的和碳垢进入引风机，堵塞了动叶和轮毂之间原本用来进行动叶调节的空隙，空隙被完全堵塞或空间减少，造成动叶不能调节或调节困难，这就是动叶卡涩。
通过对动叶卡涩故障的原因分析，解决这一故障的措施主要有：加强对叶轮和轮毂的清扫，将叶轮上的灰尘量控制在一个安全的范围内，为了不打扰引风机的正常持续运转可以使用蒸汽来进行吹扫。
努力提高锅炉中燃料的燃烧程度，这样可以减少灰尘中固体物，保护好叶片不被磨损。
适当增大叶片和轮毂之间的空隙，防止灰尘在短时间内堵塞空隙。
加大对叶片和轮毂的维护力度，可以给动叶的传动机构涂抹适量的润滑油，可以减少动叶的磨损，避免在没有灰尘堵塞时因动叶摩擦太大而不能调节动叶。
引风机的工作原理
引风机的工作原理引风机是一种用于通风、换气和排风的设备，广泛应用于工业、建筑、农业和其他领域。
它的工作原理是通过电动机驱动叶轮旋转，产生气流，从而实现空气的流动和排放。
本文将详细介绍引风机的工作原理，包括结构组成、工作过程和应用场景。
引风机的结构组成主要包括电动机、叶轮、壳体和控制系统。
电动机是引风机的动力源，通常采用交流电机或直流电机，通过电源供给驱动叶轮旋转。
叶轮是引风机的核心部件，它的设计和形状会直接影响气流的产生和流动。
壳体是用来固定和保护电动机和叶轮的外部结构，通常采用金属或塑料材料制成。
控制系统用于调节引风机的运行状态和风量，可以实现自动控制和远程监控。
引风机的工作过程是通过电动机驱动叶轮旋转产生气流，从而实现空气的流动和排放。
当电动机启动后，叶轮开始旋转，产生的离心力将空气吸入叶轮内部，然后通过叶片的作用产生气流。
这时，气流会被推向引风机的出口，从而实现空气的流动和排放。
引风机的工作原理类似于风扇，但其产生的气流更加强劲和持续。
引风机的应用场景非常广泛，主要包括工业通风、建筑通风、农业通风和环境保护等领域。
在工业生产中，引风机常用于排烟、换气和除尘，可以有效改善生产环境和保障员工健康。
在建筑领域，引风机常用于排风和通风，可以改善室内空气质量和舒适度。
在农业生产中，引风机常用于温室通风和畜禽养殖，可以调节温度和湿度，促进作物生长和动物健康。
在环境保护中，引风机常用于污染治理和废气处理，可以净化空气和保护生态环境。
总之，引风机是一种重要的通风设备，其工作原理是通过电动机驱动叶轮旋转产生气流，从而实现空气的流动和排放。
它在工业、建筑、农业和环境保护等领域有着广泛的应用，对改善生产环境、保障健康和促进可持续发展起着重要作用。
希望本文对读者对引风机的工作原理有所了解，并能够在实际应用中发挥其作用。
引风机结构原理
液压调节装置部分外表 面及其油管和轴承箱一样， 由装在风机一侧的另一台冷 却风机进行冷却。
一、引风机本体机构
调节机构工作原理：如图上所示，伺服阀恰将油道C与D的油孔堵住，活塞左右两侧 的工作油无进油、回油，因此动叶安装角固定不变。
关闭叶片时，电信号传递至伺服电机使控制轴发生旋转。控制轴的旋转带动拉杆 向右移动，定位轴及与之相连的齿套是静止不动的。所以齿轮只能以A为支点，推动 与之啮合的齿条往右移动，于是压力油口与油道D相通，回油口与油道C相通。压力油 从油道D不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动,活塞左侧的液压 缸容积内的工作油从油道C通过回油孔返回油箱。液压缸与叶轮上每个动叶片的调节 杆相连，当液压缸向右移动时，动叶片的安装角关小，轴流风机输送的流量与全压随 即降低。
失速：固有特性，一般发生在动叶可调轴流风机，主要 是动叶指令过大，叶片进风冲角过大引起叶片尾部脱流， 产生风机失速。
四、引风机工作动画
当轴承箱油位超过最高油位 时，润滑油将通过回油管流回油站。
三、引风机失速
失速，流体绕流翼型流动如左图所
示。在零冲角下，流体只受翼型表面 摩擦阻力影响，离开翼型时基本不产 生漩涡。而随着冲角的增大，开始在 翼型后缘附近产生旋涡，此后流体在 翼型表面A点分离，随冲角的增大分 离点A逐渐向前移动。在此后的过程 中，由于尾部旋涡范围逐渐扩大，阻 力增加，升力减小。当冲角增加到某 一份临界值时，流体在叶片凸面的流 动遭到了破坏，边界层严重分离，阻 力大大增加，升力急剧减小，这种现 象称为脱流或失速
当液压缸向右移动时，定位轴被拖住并一起向右移动。但由于拉杆静止，所以齿 轮以B点为支点，齿条往左移动。往左移动的齿条，又使伺服阀将油道C与D的油孔堵 住，液压缸随之处在新的平衡位置不再移动，而叶片也处在角度关小的新状态下工作， 这就是反馈过程。在反馈时，齿轮带动指示轴使之旋转，将动叶片关小的角度显示出 来。若锅炉负载增大，需要增加轴流风机的流量与全压时，其动作过程与上述分析相 反。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.8~1T/h，供水压力0.2~0.3MPa联轴器部
•
联轴器型号为JM1J16，金属膜片联
轴器。如图2
风机结构介绍
• 五、壳体
•
风机壳体由机壳及进气箱组成，均
为材质Q235A的钢板焊接而成。为了加强
机壳和进气箱的刚度，在它们的侧板上均
焊有加强扁钢，，从而确保机壳和进气箱 在运输、安装和运行过程中不发生较大的 变形。在机壳和进气箱上均设有人孔门， 便于维护和检修。
风机概述
• 风机型号：14144AZ/1800 • 表示意义为： • 1414= ( 叶轮叶片出口直径/叶轮进口直径 )
× 100 • 4 ------------------气动模型系列 • A ------------------叶片切割率 • Z -----------------风机为双吸双支撑式 • 1800 ------------------叶轮进口直径(mm)
，材料均为15MnV。
•
叶轮与主轴的连接采用法兰结构，而不是轮毂连
接（参见图1）， 从而较大地减轻了叶轮的重量。叶轮与
主轴共用16只高强度螺栓（35CrMoA）紧固，所有螺栓
均用止动垫圈锁紧，同时主轴法兰轴肩部又能阻止螺栓本
身的转动，故这种连接方式是非常安全可靠的，同时又能
承受较大的扭矩。叶轮与主轴装配后做静、动平衡试验， 以保证转子部的平稳运转。
风机结构介绍
• 八、密封
•
在主轴伸出机壳与进气箱处设有密
封板密封，以减少进气箱的漏气损失。此
处的密封部由两块压板、一块补板和一块
密封板用螺钉连接而成（参见图3）。而中
分面法兰等其它法兰连接处的密封是靠玻
璃纤维绳完成的。
密封连接图
谢谢合作
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！ 谢谢!
风机主要组成
•
风机主要由机壳部、进气箱
部、进风口部、传动部、叶轮部、
轴承箱部、调节门部等部件组成。
风机经金属膜片联轴器由电动机直
联驱动，
• 电机型号为YBPKK710-6。
风机结构介绍
• 一、叶轮
•
叶轮型式为双吸双支撑式，叶片为机翼叶片，具有
效率高的特点，有22片叶片，轮盖的进口端为圆弧形，主
体端为圆锥形。叶片与轮盖及轮盘的连接均采用焊接方式
风机结构介绍
• 六、进风口
•
进风口制成收敛的流线型管道，从而将气
流均匀地以一定流速导入叶轮，改善了叶轮的内
部流动。
• 七、挡板调节门
• 通过调节挡板调节门叶片的开启度，可以改变风 机的运行工况点，以满足用户不同的运行要求。
与简单的阀门节流调节方式相比，该方式能使气
流正预旋进入叶轮，改善了叶轮的内部流动情况 ，从而较大地提高了风机的整机效率。
叶轮与主轴连接方式
•
• •
风机结构介绍
• 二、主轴
•
主轴为节段轴，两端用滚动轴承支承，一
端经联轴器与电机相连。主轴材质为35CrMoA钢
经调质处理，具有足够的刚度和强度。
• 三、轴承
•
风机轴承采用润滑油润滑，轴承型号为
23140CC/W33，共2只，润滑油采用N32机械油
。轴承箱采用压力回水冷却，冷却水供水量
引风机结构及工作原理
风机工作原理
• 当叶轮在电动机的带动下转动时，充满于 叶轮之间的气体在离心力的作用下，从叶 轮中甩出，进入机壳，而气体的外流，造 成了叶轮进口空间为真空，于是外部气体 就全自动补入叶轮进口空间，并在旋转中 获得能量，在从叶轮出口区出去，由于电 机不停工作，将气体吸入压出，形成气体 的连续流动
