风机结构与原理
引风机结构及工作原理
根据管道长度、弯头数量、阀 门等阻力因素，选择合适的风 压，以确保系统正常运行。
转速与功率
根据实际需求，选择合适的转 速与功率，以确保引风机能够 提供足够的空气流量和压力。
材质
根据实际使用环境，选择合适 的材质，以确保引风机的耐腐
蚀、耐高温等性能。
引风机维护保养
定期检查
定期检查引风机的运行状况，包括轴 承、密封件、润滑系统等，确保其正 常运转。
引风机分类
式引风机和轴流 式引风机。
根据用途
分为锅炉引风机、窑炉引 风机、工业炉引风机等。
根据驱动方式
分为电动引风机和气动引 风机。
引风机应用领域
01
02
能源领域
锅炉、热力发电厂、石油化工 等。
建材领域
水泥、陶瓷、玻璃等。
03
04
冶金领域
钢铁、有色金属等。
其他领域
垃圾焚烧、生物质能利用等。
02
引风机结构
叶轮
叶轮是引风机的核心部件，通常由金属材料制成，具有较高的强度和耐腐蚀性。
叶轮的叶片数量、形状和角度对引风机的性能和效率有重要影响。
叶轮通过电动机或其他动力源驱动旋转，将气体吸入引风机，并产生一定的压力和 流量。
机壳
机壳是引风机的外壳，通常由钢板焊 接而成，具有一定的强度和刚性。
机壳还起到支撑和固定引风机其他部 件的作用。
机壳内部通常装有导流器和集流器， 用于改变气体的流动方向和增加气体 流量。
集流器
1
集流器是引风机的一个重要部件，通常为锥形或 弧形结构。
2
集流器的作用是将气体集中并导入引风机内部， 增加气体流量，提高引风机的效率。
3
集流器的设计对引风机的性能和效率有很大影响， 不同的集流器适用于不同的气体流量和压力要求。
空气悬浮鼓风机工作原理及结构介绍
空气悬浮鼓风机工作原理及结构介绍
鼓风机体是整个鼓风机的主体部分，由旋转机构和气流导向结构组成。
其外形一般为圆筒状，内部安装了旋转机构和鼓风叶片。
旋转机构一般由电动机和传动装置组成。
电动机是鼓风机的动力源，
通过传动装置将电动机的旋转动力传递给鼓风叶片。
传动装置一般采用皮
带传动或齿轮传动等方式，以保证鼓风叶片的高速旋转。
鼓风叶片是鼓风机的关键部件，它们位于鼓风机体的内部，并固定在
旋转轴上。
鼓风叶片一般由轻质金属或塑料等材料制成，并采用多片叶片
的形式。
这样可以增加气流的流量和压力。
当电动机驱动旋转机构旋转时，鼓风叶片也随之旋转，通过旋转的动力将空气加速，进而产生气流。
喷口或导管是将加速后的气流输送到需要增压或气流的地方。
喷口位
于鼓风机体的一端或两端，可以直接将气流喷射到需要增压的工作区域。
导管则是将气流通过管道输送到需要气流的位置。
喷嘴或导管的形状和尺
寸会根据具体的工作需求进行设计。
除了以上主要部件外，空气悬浮鼓风机还可能包括控制系统和过滤系
统等辅助设备。
控制系统一般由电子器件和传感器组成，用于监测和控制
鼓风机的运行状况。
过滤系统则用于过滤空气中的杂质和颗粒物，以保证
输送的气流质量。
总结起来，空气悬浮鼓风机通过旋转的鼓风叶片将空气加速，然后通
过喷嘴或导管将加速后的气流输送到需要增压或气流的地方。
其主要结构
包括鼓风机体、电动机、鼓风叶片、喷口或导管等组成，并可能包括控制
系统和过滤系统等辅助设备。
送风机结构原理
二、送风机油系统
风机液压润滑供油装置
由组合式的润滑供油装置 和液压供油装置组成。此 系统有2台油泵，并联安装 在油箱上，当主油泵发生 故障时，备用油泵即通过 压力开关自动启动，2个油 泵的电动机通过压力开关 联锁在不进行叶片调节时， 阀回油箱。
送风机结构原理
目录/CONTENTS
01
02
送风机本体结构
送风机油系统
03
送风机动叶调节机构
04
送风机喘振
一、送风机本体结构
集流器
一、送风机本体结构
送风机各部分作用：
1、入口箱：改变气流方向，同时收敛进气室，改变气流流动状况， 使气流进入集流器之前更为均匀； 2、集流器：使气流加速，降低流动损失，使气流能均匀充满导叶； 3、前导叶：使气流在进入叶轮前产生负预旋，可调节风量，风压， 改善风机性能和提高风机调节效率； 4、后导叶：改变经叶轮流出的气体方向，经导叶扩压引导后轴向 流出提高局部负荷效率； 5、叶轮：将机械能转化为动能，通过叶轮对气体做功获得所需的 动能和静压能，与导叶一起配合进一步改善风机性能提高效率； 6、扩压器：使气流随着通流面积增大气体逐渐减速，将气体动能 转变为所需的静压能； 7、控制机构：调节叶片安装角，改善风机性能。
通风机的结构及原理
通风机的结构及原理主要由叶轮、机壳、进口集流器、导流片、电动机等部件组成。
1.离心式通风机离心式通风机具有很大的风量范围和风压范围, 在通风工程中被广泛应用。
如图7-1-2、7-1-3所示，空气从轴向流入, 径向流出。
（1）离心风机的基本组成旋转的叶轮和蜗壳式的外壳。
旋转叶轮的功能是使空气获得能量； 蜗壳的功能是收集空气，并将空气的动压有效地转化为静压。
图7-1-2 离心风机结构图1-进气室；2-进气口；3-叶轮；4-蜗壳；5-主轴；6-出气口；7-扩散器图7-1-3 离心风机结构简图（2）离心风机的原理叶轮旋转产生的离心力使空气获得动能, 然后经蜗壳和蜗壳出口扩散段将部分动能转化为静压。
这样,风机出口的空气就是具有一定静压的风流。
离心风机的工作原理（3）离心风机的主要结构参数如图7-1-4所示，离心风机的主要结构参数如下。
①叶轮外径, 常用D表示；②叶轮宽度, 常用b表示；③叶轮出口角,一般用β表示。
叶轮按叶片出口角的不同可分为三种（如图7-1-5）:前向式──叶片弯曲方向与旋转方向相同, β> 90°(90°～ 160°)；后向式──叶片弯曲方向与旋转方向相反, β< 90°(20°～ 70°)；径向式──叶片出口沿径向安装,β= 90°。
图7-1-4 离心风机叶轮图7-1-5 离心风机叶片出口角（4）离心风机的传动方式如图7-1-6所示。
图7-1-6 离心风机的传动方式2.轴流式通风机如图图7-1-7所示，空气从轴向流入, 轴向流出。
在地下工程施工通风中得到广泛应用。
（1）轴流风机的基本组成集风器, 叶轮, 导叶和扩散筒。
集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压；导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能,同时可减少因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。
风机的结构和工作原理
风机的结构和工作原理
风机主要由机壳、叶轮、轴、轴承和密封圈等组成，可根据用途的不同分为离心式风机、轴流式风机和混流式风机等。
离心式风机
离心式风机是利用气体离心力的原理来获得风量和风压的机械。
它由叶轮、轴、轴承、机壳等组成。
叶轮是一个圆锥形的空气流，在叶轮中作高速旋转，把气体从叶轮中心吸向外面。
轴是用来装转子的，它起着传送动力和支撑作用。
机壳内装有叶轮，用来吸收气体。
轴流式风机的叶轮是一个轴对称的圆柱形空气流，在轴上有两个进口和一个出口。
当气体从进口进入时，气体受到离心力的作用而被抛向叶片中心；当气体从出口进入时，气体受到压力而被吸入叶片中心。
轴流式风机的轴上装有两个或更多的轴承，轴承用来支撑轴流式风机轴和传递动力和保持旋转方向。
轴流式风机
轴流式风机是利用电机直接驱动叶轮旋转来产生气体动力的机械。
它由机壳、电动机、轴流式叶轮、蜗壳、传动装置等组成。
电机通过联轴器驱动叶轮旋转，通过蜗壳将旋转后的气体引入到蜗壳中。
—— 1 —1 —。

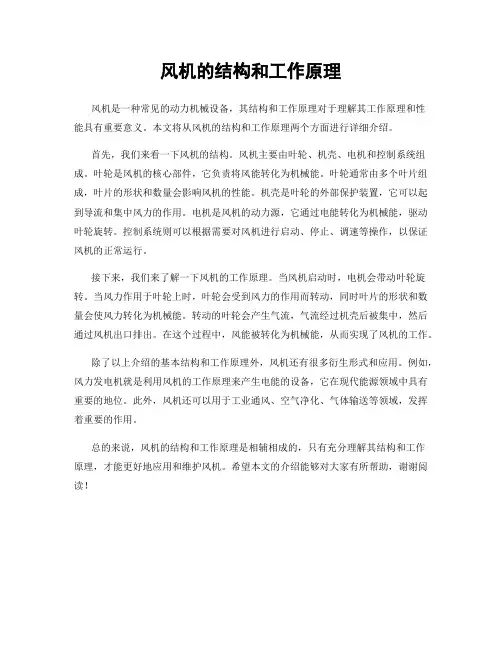

风机的结构和工作原理
风机的结构和工作原理
风机是一种常见的动力机械设备，其结构和工作原理对于理解其工作原理和性
能具有重要意义。
本文将从风机的结构和工作原理两个方面进行详细介绍。
首先，我们来看一下风机的结构。
风机主要由叶轮、机壳、电机和控制系统组成。
叶轮是风机的核心部件，它负责将风能转化为机械能。
叶轮通常由多个叶片组成，叶片的形状和数量会影响风机的性能。
机壳是叶轮的外部保护装置，它可以起到导流和集中风力的作用。
电机是风机的动力源，它通过电能转化为机械能，驱动叶轮旋转。
控制系统则可以根据需要对风机进行启动、停止、调速等操作，以保证风机的正常运行。
接下来，我们来了解一下风机的工作原理。
当风机启动时，电机会带动叶轮旋转。
当风力作用于叶轮上时，叶轮会受到风力的作用而转动，同时叶片的形状和数量会使风力转化为机械能。
转动的叶轮会产生气流，气流经过机壳后被集中，然后通过风机出口排出。
在这个过程中，风能被转化为机械能，从而实现了风机的工作。
除了以上介绍的基本结构和工作原理外，风机还有很多衍生形式和应用。
例如，风力发电机就是利用风机的工作原理来产生电能的设备，它在现代能源领域中具有重要的地位。
此外，风机还可以用于工业通风、空气净化、气体输送等领域，发挥着重要的作用。
总的来说，风机的结构和工作原理是相辅相成的，只有充分理解其结构和工作
原理，才能更好地应用和维护风机。
希望本文的介绍能够对大家有所帮助，谢谢阅读！。
风力发电机的构造及工作原理_风能发电的原理
风力发电机的构造及工作原理_风能发电的原理风力发电机是很多人都熟悉的发电机种类，但是大多数的人不清楚风力发电机是如何发电的。
下面一起来看看小编为大家整理的风力发电机的构造及工作原理，欢迎阅读，仅供参考。
风力发电机结构机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。
维护人员可以通过风力发电机塔进入机舱。
机舱左端是风力发电机转子，即转子叶片及轴。
转子叶片：捉获风，并将风力传送到转子轴心。
现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。
轴心：转子轴心附着在风力发电机的低速轴上。
低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。
在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。
轴中有用于液压系统的导管，来激发空气动力闸的运行。
齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。
高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。
它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。
发电机：通常被称为感应电机或异步发电机。
在现代风力发电机上，最大电力输出通常为500至1500千瓦。
偏航装置：借助电动机转动机舱，以使转子正对着风。
偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。
通常，在风改变其方向时，风力发电机一次只会偏转几度。
电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。
为防止任何故障(即齿轮箱或发电机的过热)，该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。
液压系统：用于重置风力发电机的空气动力闸。
冷却元件：包含一个风扇，用于冷却发电机。
此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。
一些风力发电机具有水冷发电机。
塔：风力发电机塔载有机舱及转子。
通常高的塔具有优势，因为离地面越高，风速越大。
现代600千瓦风汽轮机的塔高为40至60米。
风机叶片原理和结构
风机叶片的原理、结构和运行维护潘东浩第一章 风机叶片报涉及的原理第一节 风力机获得的能量一． 气流的动能 E=21mv 2=21ρSv 3式中 m------气体的质量S-------风轮的扫风面积，单位为m 2v-------气体的速度,单位是m/sρ------空气密度，单位是kg/m 3E ----------气体的动能，单位是W二． 风力机实际获得的轴功率P=21ρSv 3C p式中 P--------风力机实际获得的轴功率，单位为W ；ρ------空气密度，单位为kg/m 3;S--------风轮的扫风面积，单位为m 2;v--------上游风速，单位为m/s.C p ---------风能利用系数三． 风机从风能中获得的能量是有限的，风机的理论最大效率η≈0.593即为贝兹（Betz ）理论的极限值。
第二节 叶片的受力分析一．作用在桨叶上的气动力上图是风轮叶片剖面叶素不考虑诱导速度情况下的受力分析。
在叶片局部剖面上，W 是来流速度V 和局部线速度U 的矢量和。
速度W 在叶片局部剖面上产生升力dL 和阻力dD ，通过把dL 和dD 分解到平行和垂直风轮旋转平面上，即为风轮的轴向推力dFn 和旋转切向力dFt 。
轴向推力作用在风力发电机组塔架上，旋转切向力产生有用的旋转力矩，驱动风轮转动。
上图中的几何关系式如下：U V WΦ=θ+αdFn=dDsin Φ+dLcos ΦdFt=dLsin Φ-dDcos ΦdM=rdFt=r(dLsin Φ-dDcos Φ)其中，Φ为相对速度W 与局部线速度U （旋转平面）的夹角，称为倾斜角；θ为弦线和局部线速度U （旋转平面）的夹角，称为安装角或节距角；α为弦线和相对速度W 的夹角，称为攻角。
二．桨叶角度的调整（安装角）对功率的影响。
（定桨距）改变桨叶节距角的设定会影响额定功率的输出，根据定桨距风力机的特点，应当尽量提高低风速时的功率系数和考虑高风速时的失速性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
除定期检查机壳与进气箱内部是 否有严重的磨损，清除严重的粉尘堆 积之外，这些部位可不进行其它特殊 维修。
叶轮成型后均经过动平衡校正，以 保证其平衡进度。叶轮的材料选用 合金钢。
2、机壳
由普通碳素钢板材焊接而成，一 般小型风机为整体结构（如我公司 的斜槽风机），大型风机为分体式
4、调节门与进气箱 风机进口调节门用于风机启动时
和工作中流量调节。一般在进风口 前接有进气箱，进气箱前联接矩形 调节门。
四、风机的使用及日常维护
我公司各离心通 风机介绍
一、斜槽风机
二、收尘器用离心风机
三、主排风机
流量：270000m³/h 960r/min
工作转速：
旋向角度顺（1#）逆（2#）旋出口
四、循环风机
型号：SL4-73-NO21F 270000m³/h
电机功率500kw
流量： 全压：
五、收尘风机
型号：Y5-48 120 55000m³/h
A式传动
D式：风机与电机用联轴器传动， 叶轮悬臂，联轴器在两轴承外侧的 传动方式。
D式传动
F式: 风机与电机用联轴器传动， 叶轮在两轴承中间位置的传动方 式。
F 式 传 动
三、风机的主要零部件
1、叶轮
叶轮由轮盘、轮盖、轴盘和叶片 通过铆焊而成。叶片可根据风机的 性能及工作情况设计成后向直板叶 片叶型。
工作原理图
二、结构组成
排出消 音器
压力表
弹 性 接 头
吸入消音器
V带 真空泵
安全阀 SSR 三叶罗茨鼓风机
电机
进气消音器
真空泵 电机
安全阀
V带 出气消音器
弹性接头
压 力
减震器 表
三、使用及日常维护
使用要求： 1、输送介质的进气温度不得大于 40℃。 2、介质中微粒杂质含量不得超过 100mg/m³，微粒最大尺寸不得 超过最小工作间隙的一半。 3、运转中风机的轴承温度不得高 于145℃，润滑油温度不得高于 110℃。 4、使用压力不得高于机组铭牌上 规定的升压范围或说明书性能表 中规定的生涯范围。 5、风机叶轮与机壳、叶轮与墙板、 叶轮与叶轮之间的间隙出厂时已
风机的使用与维护
风机的分类
我公司风机类型
离心风机的工作原理、结构组成、使用及 日常维护
我公司各离心通风机介绍
罗茨风机、罗茨鼓风机的工作原理、结构 组成、使用及日常维护
风机的分类
离心风机
•
叶片式风机
•
轴流风机
• 风机的分类
•
往复风机
•
容积式风机
叶氏风机
•
回转风机 罗茨风机
•
螺杆式风机等
我公司风机的类型
轴承温升过高： 1、轴承箱剧烈振动。 2、润滑油质量不良、含有灰尘、 污垢等杂质。 3、轴承箱盖、坐联接螺栓预紧力 过大或过小。 4、滚动轴承损坏。 5、轴与滚动轴承安装歪斜，前后 轴承不同心。 电动机电流过大、温升过高： 1、启动时进气管道节流阀或调节
风机的维修保养
1、叶轮的维修保养
在叶轮运转初期及所有定期检查的 时候，只要一有机会，都必须检查叶 轮是否可靠的固定在轴肩上，叶轮是 否出现裂纹、磨损、积尘等缺陷。
1、定期清除风机及气体输送管道 内的灰尘、污垢及杂物，防止锈蚀。
2、风机连续运行3-6个月进行一次 滚动轴承检查和清洗，检查项目包 括滚子和滚道表面接触情况、内圈
离心风机常见故障及其原因 轴承箱震动剧烈： 1、风机轴与电机轴不同心，联轴 器装歪。 2、机壳或进风口与叶轮摩擦。 3、基础刚度不够或不牢固。 4、叶轮铆钉松动或轮盘变形。 5、叶轮与轴松动、联轴器注销活 动。 6、机壳与支架、轴承箱与支架联 接螺栓松动。
我公司主要风机种类有离心通风 机、罗茨风机、罗茨鼓风机以及 轴流风机。
轴流风机
轴流风机
离 心 通 风 机
离 心 通 风 机 离心通风机
离心通风机
离心通风机
离心通风机
罗茨鼓风机
罗茨风机
离心风机的工作原
理、结构组成、使 用及日常维护
一、工作原理
动力设备运转驱动叶轮旋转，将 空气从近进气口吸入。离心风机 的叶片转动过程中对气体施加动 力作用，提高气体的压力和速度， 气体在离心力的作用下沿叶道从 排气口排出。
流量：
旋向角度：顺（1#）逆（2#）旋出口： 90°
罗茨风机、罗茨鼓风机 的工作原理、结构组成、 使用及日常维护
一、工作原理
罗茨风机是一种容积式、回转式鼓 风机。空气经进气消声器进入风机， 机壳内两个叶轮彼此保持一定的啮 合间隙，通过同步齿轮带动作等速 反向旋转，把吸入气体从进口推移 至出口，并克服出口侧高压气体阻
顺旋：从电机端正视风机，叶轮顺时 针方向旋转。
逆旋：从电机端正视风机，叶轮逆时 针方向旋转。
2、风机出口角度与进气箱角度
风机出风口中心线与水平方向的夹
角为风机出
进风
口角度。
出风
风机进气进气箱箱角中度 心线与水平方向出的口角夹度 角为风机进
气箱角度。
3、传动方式 风机的传动方式分为A、B、C、D、 E、F六种。 A式：叶轮直接装在电机轴上，一 般小型风机常采用的传动方式。
风机启动前，应进行下列准备工作： 1、关闭调节门。 2、检查风机各部的间隙尺寸、转 动部分与固 定部分有无刮蹭及碰撞现象。 3、在叶轮、联轴器附近均不需站
风机在运转中如遇以下情况应紧急 停车：
1、风机有剧烈噪音。
2、轴承箱温度迅速上升。
3、风机剧烈振动或有撞击声。
风机的维护
离心风机的维护应注意以下几点:
SSR罗茨鼓风机常见故障、原因及对策
故障
原因
对策
用手能正反
不
转
电机坏
修理或更换电机
转 用手不能转
转子卡住 内含杂物
定期检查所有的紧固螺栓是否紧 固。
3、主轴及联轴器的维修保养
主轴应该保持清洁状态，轴肩应 每年刮去污物，对于主轴穿过进气箱 侧板轴端密封处位置，应予以特别注
4、轴承部的维修保养 经常检查润滑油供油情况。更换 润滑油时必须使用规定牌号的润滑 油，将油箱的油清洗干净后才能灌 入新油。 轴承的更换： ①清洗轴承 用不含水的清洁柴油或煤油清洗 新轴承上的防锈油。 粗洗:在油中用刷子等清除润滑脂 或粘着物。此时若在油中转动轴承， 注意会因异物损伤滚道面。 精洗：在油中慢慢转动轴承，仔 细清洗。
