关于PLC在电梯控制系统中的应用
PLC在电梯和自动扶梯中的应用
PLC在电梯和自动扶梯中的应用近年来，随着科技的不断发展和人们对安全和便利性的要求不断提高，可编程逻辑控制器（PLC）在各行各业中的应用越来越广泛。
尤其是在电梯和自动扶梯领域，PLC的应用不仅提高了设备的工作效率和性能，还大大增加了乘客的安全感。
本文将探讨PLC在电梯和自动扶梯中的应用。
一、电梯中的PLC应用1. 电梯控制系统现代电梯不再是简单的上升和下降运动，而是通过PLC实现了更多功能。
PLC作为整个电梯控制系统的核心，可以实时监控电梯的运行状态，并根据乘客需求自动调度电梯。
通过PLC，电梯可以实现多电梯群控制、紧急救援、故障自动检测等功能，提高了电梯的运行效率和安全性。
2. 电梯故障检测与预警PLC可以通过传感器实时监测电梯的各项参数，如速度、温度、载重等。
一旦传感器检测到异常情况，PLC会立即发出警报，并采取相应措施。
例如，当电梯超载时，PLC可以自动停止电梯的运行，避免发生危险事故。
同时，PLC还能记录故障信息，方便维修人员进行故障排查和维修工作。
3. 电梯安全门控制电梯安全门是保证乘客安全的关键部件。
通过PLC控制系统，可以实现自动开关门、防夹功能等。
当乘客进入电梯时，PLC会检测到并自动关闭安全门，确保乘客在电梯运行期间的安全。
同时，PLC还可以检测到门夹人等异常情况，并及时停止电梯的运行，避免事故发生。
二、自动扶梯中的PLC应用1. 扶梯控制系统自动扶梯的PLC控制系统与电梯类似，可以实时监控扶梯的运行状态并做出相应调整。
PLC可以根据人流量的大小，自动调节扶梯的运行速度，提高运输效率。
同时，PLC还可以控制扶梯的起停和紧急停止，确保乘客在使用过程中的安全。
2. 远程监控与管理通过PLC控制系统，自动扶梯可以远程监控和管理。
PLC可以实时传输扶梯的运行数据和故障信息至中央控制室，运维人员可以随时了解扶梯的运行状况，并进行远程控制和维修。
这大大提高了运维人员的工作效率，减少了设备故障对乘客的影响。
PLC在电梯控制系统中的应用技术
PLC在电梯控制系统中的应用技术电梯作为现代城市中不可或缺的交通工具，其安全性和稳定性对于乘客来说至关重要。
为了保证电梯的正常运行，使用可编程逻辑控制器（PLC）成为了一种先进而可靠的控制技术。
本文将介绍PLC在电梯控制系统中的应用技术，探讨其优势和发展前景。
一、电梯控制系统概述电梯控制系统是指通过一系列电子设备控制电梯的运行和操作。
其主要包括电梯控制器、电梯驱动器、电梯运行监测系统等。
而PLC作为电梯控制器的核心部件，负责处理和控制电梯的各种运行状态和指令。
二、PLC在电梯控制系统中的应用1.电梯运行模式控制在电梯的日常运行中，PLC可以根据输入的信号和条件，控制电梯的运行模式。
例如，根据乘客的呼叫请求和当前电梯的运行状态，PLC 可以判断何时启动上行或下行，甚至是停运。
通过编程逻辑，PLC可以实现多种运行模式的切换，提高电梯的运行效率和用户体验。
2.电梯门控制电梯门的开关是电梯运行中一个非常重要的环节。
PLC可以通过接收传感器信号，控制电梯门的开关时间和逻辑。
通过精确的控制，PLC 可以确保电梯门的平稳开关，防止夹人等安全事故的发生。
3.电梯安全系统为了确保电梯乘客的安全，电梯控制系统中必须包含安全系统。
而PLC作为电梯控制器的核心部件，可以监控电梯的运行状态和各种故障。
当发生故障时，PLC能够及时发出警报并采取相应的措施，保障乘客的安全。
4.紧急救援系统在电梯遇到紧急情况时，例如电力故障或火灾等，在PLC的控制下，电梯可以自动进入到最近的楼层并开启门禁，以便乘客安全撤离。
而PLC可以根据预设的逻辑进行判断和动作，提高应急救援的效率和准确性。
5.故障诊断与维护PLC通过对电梯各个部件的监测和诊断，可以实时获取电梯的运行状态和故障信息。
这将极大地方便维修人员对电梯进行维护和保养，并能够更快地排除故障，减少维修时间和成本。
三、PLC在电梯控制系统中的优势1.可靠性高：PLC具备高可靠性的特点，能够稳定运行并长时间工作，保证电梯的正常运行。
PLC自动控制系统在电梯中应用与实践
浅谈PLC自动控制系统在电梯中的应用与实践摘要：随着经济的迅速发展，高层建筑及超高层建筑是我们身边必不少见的建筑物体，电梯在高层建筑已经成为我们电梯是中比不可少的交通工具，本文介绍了plc电梯控制的特点外，从实践层面详细介绍了plc的选型、控制系统硬件平台设计和软件设计，以及在此基础上实现电梯控制。
然后对控制系统的安装调试做了简单的介绍，具有很强的实用性。
关键词：高层建筑plc控制系统可编程逻辑控制器电梯1 电梯plc控制系统优点及特点在电梯控制系统中plc 是一种用于工业自动化控制的专用计算机，实质上属于计算机控制方式，具有可靠性高、易操作、维修。
编程简单、灵活性强等特点。
其优点主要体现在以下几个层面：在电梯控制中采用了plc，用软件实现对电梯运行的自动控制，可靠性大大提高。
去掉了选层器及大部分继电器，控制系统结构简单，外部线路简化。
同时，plc 可实现各种复杂的控制系统，方便地增加或改变控制功能，并可进行故障自动检测报警显示，提高运行安全性，并便于检修。
而且当用于群控调配和管理时，显著提高电梯运行效率，更改控制方案时也不需改动硬件接线。
2 plc选择及系统开发电梯控制系统硬件由轿厢操纵盘、厅门信号、plc、变频器、调速系统构成，控制系统结构图如图1所示。
图中变频器只完成调速功能，而逻辑控制部分是由plc完成的。
plc 负责处理各种信号的逻辑关系，从而向变频器发出起停信号，同时变频器也将本身的工作状态输送给plc，形成双向联络关系。
系统还配置了与电动机同轴连接旋转编码器及pg 卡，完成速度检测及反馈，形成速度闭环和位置闭环。
2.1 硬件设计任何一种控制系统都是为了实现被控对象的工艺要求，以提高生产效率和产品质量。
电梯控制系统主要包括几个部分：（1）信号控制系统：电梯信号控制基本由plc 软件实现。
电梯信号控制系统如图1所示，输入到plc 的控制信号有：运行方式选择（如自动、有/无司机、检修、消防运行方式等）、运行控制、轿内指令、层站召唤、安全保护信息、旋转编码器、光电脉冲、开关门及限位信号、门区和平层信号等。
PLC在电梯系统中的应用
PLC在电梯系统中的应用在电梯系统中，PLC（可编程逻辑控制器）的应用极为重要。
PLC 是一种专门用于控制自动化过程的计算机控制系统，广泛应用于工业领域。
在电梯系统中，PLC起到了关键的角色，确保电梯的安全运行和顺畅操作。
本文将探讨PLC在电梯系统中的应用，并讨论其重要性和优势。
一、电梯控制系统概述电梯控制系统是一个复杂的系统，包括电梯门控制、楼层选择、行程控制等多个方面。
传统的电梯控制系统通常使用继电器进行逻辑控制，但其存在一些问题，如可靠性较低、维护困难等。
而PLC作为一种先进的控制技术，已经广泛应用于电梯系统中，取得了显著的效果和成果。
二、PLC在电梯门控制中的应用电梯门控制是电梯系统中最基本的控制功能之一。
PLC通过接受来自感应器的信号，监测电梯门的状态，并决定何时开启或关闭门。
基于PLC的电梯门控制系统可以实时监测门的位置和状态，从而保证电梯的安全运行和乘客的顺利出入。
三、PLC在楼层选择和行程控制中的应用除了门控制，PLC还应用于楼层选择和行程控制。
在传统的电梯系统中，楼层选择和行程控制通常通过继电器实现，操作复杂且容易出错。
而基于PLC的电梯系统采用PLC进行楼层选择和行程控制，具有更高的准确性和精度，提升了电梯的性能和运行效率。
四、PLC在故障检测和安全保护中的应用故障检测和安全保护是电梯系统中的重要环节。
传统的电梯系统通常使用继电器进行故障检测和安全保护，但其存在一些局限性。
而基于PLC的电梯系统能够更快速、准确地检测故障，并采取相应的安全措施，确保电梯和乘客的安全。
五、PLC在能耗管理中的应用随着能源问题的日益凸显，能耗管理成为了电梯系统设计的新关注点。
PLC具备灵活性和可编程性的特点，使其在能耗管理中发挥了重要作用。
通过PLC的精确控制，电梯系统可以实现能效的优化，降低能源消耗，减少运营成本。
六、总结PLC在电梯系统中的应用是不可忽视的重要技术。
通过基于PLC的电梯控制系统，可以提高电梯的安全性、可靠性和性能。

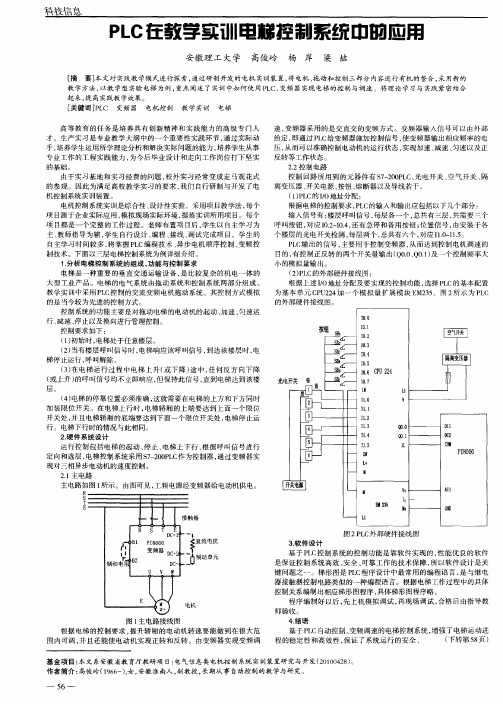

PLC在教学实训电梯控制系统中的应用
埘
Ｌ ＋
Ｍ
Ｐ Ｓ０ Ｉ００
主 电路如图 １ 所示。由图可见 ， 工频 电源经变频器给 电动机供 电。
关电 源ｌ
＿ ｖ ＱFra bibliotek＾ １阻 ２５ ３
１ Ｊ １
Ｉ ［ ｏ
ｅ 椰
图 ２ Ｌ 外 部硬件接线 图 Ｃ Ｐ
３软 件 设 计 ．
基于ＰＣ Ｌ 控制系统 的控 制功能是靠 软件实现 的 ， 性能优 良的软件 是保证控制系统 高效 、 安全 、 可靠 工作 的技术保 障 ， 以软件设计是关 所 键 问题之一 。梯形图是 Ｐ Ｃ程序设 计中最 常用 的编程语 言 ， Ｌ 是与继 电 器 接触器 控制电路类 似的一种编程语言。根据电梯Ｔ作过程 中的具 体 控制关 系编制 出相应梯形 图程序 ， 具体梯形图程序略 。 程序编制好 以后 ， 先上机模 拟调试 ， 现场调试 ， 格后 由指 导教 再 合 师验收。
Ｐ Ｃ 出的信号 ， Ｌ输 主要 用于控制变频器 ， 从而达 到控 制电机调速 的 目的 ， 有控制正反转 的两个 开关 量输出 （ ｏ 、 ｏ１及一个 控制频率大 Ｑ． Ｑ ． ｏ ）
小 的模 拟 量 输 出 。
（）Ｌ ２ Ｐ Ｃ的外部硬件接线图 ： 根据上述 Ｉ ／ ０地址分配及要实现的控制功能 ， 选择 Ｐ Ｃ的基本配置 Ｌ 为基本单 元 Ｃ Ｕ２４加一 个模拟 量扩 展模块 Ｅ ３ 。图 ２所示为 Ｐ Ｃ Ｐ ２ Ｍ２ ５ Ｌ 的外部硬 件接线 图。
２硬 件 系 统 设计 ．
厂 ｉ ］
＿ｒ 一
Ｉ２ Ｌ
Ｉ３ １ ． Ｉ． １０ ０ Ｄ
同＿Ｊ ＿
Ｉ４ Ｌ
Ｉ ｌ １５
Ｑ１ ０
PLC在电梯控制中的应用
PLC在电梯控制中的应用电梯是现代化城市生活中不可或缺的交通工具，其安全性和可靠性直接关系到人们的出行体验和生命安全。
为了确保电梯运行的平稳和高效，自动控制技术被广泛地应用于电梯系统中。
而PLC（可编程逻辑控制器）作为一种高效稳定的控制设备，得到了电梯控制领域的广泛应用。
PLC是一种数字化的电子设备，能够根据指令运行预设的逻辑程序，并进行实时监控和数据处理。
在电梯控制中，PLC可以扮演多种角色，如楼层选择、电机控制、故障检测等，下面我将分别介绍PLC在电梯控制中的应用。
1. 楼层选择控制在传统电梯系统中，乘客需通过按下楼层按钮来选择目标楼层。
而利用PLC，可以将这一过程实现自动化。
当乘客按下楼层按钮时，PLC会接收到这一信号，并根据设定的优先级和楼层情况，自动判断电梯应该前往哪一个楼层。
PLC能够迅速进行计算，减少等待时间，提高电梯的运行效率。
2. 电机控制电梯的上下运行离不开电机的控制，而PLC正是实现这一功能的关键。
PLC可以根据电梯的运行状态和楼层信号，精确地控制电机的转向和速度。
当电梯到达目标楼层时，PLC会及时停止电机的运行，使电梯平稳停靠。
PLC还能够监控电机的运行状态，一旦出现异常，即可通过报警系统及时发出警报。
3. 故障检测和处理电梯系统存在各种潜在的故障隐患，如电路故障、开关失灵等。
PLC可以通过传感器和监控装置实时检测电梯的状态，并在发现故障时进行相应处理。
通过预设的故障诊断程序，PLC能够自动定位故障点并提供解决方案。
这有效减少了人工排查的时间和成本，提高了故障处理的效率。
4. 紧急情况处理在意外情况下，PLC也能发挥重要作用。
当电梯出现火灾、停电等紧急情况时，PLC能够自动切断电源、打开紧急通道门并将电梯送至最近一层的安全地带。
这种应急措施能够最大限度地保护乘客的安全，减少事故的发生。
总结而言，PLC在电梯控制中的应用，大大提高了电梯系统的运行效率和安全性。
其楼层选择控制、电机控制、故障检测和处理、以及紧急情况处理等功能，使得电梯的运行更加智能化、便捷化和可靠化。
基于PLC的电梯控制系统设计及应用研究
基于PLC的电梯控制系统设计及应用研究电梯是现代化建筑中必不可少的交通工具，它为人们提供了便捷、高效的上下行服务。
而一个可靠、安全的电梯控制系统是保证电梯运行正常的关键。
本文将从设计和应用两个方面，对基于PLC的电梯控制系统进行研究和探讨。
1.设计方面电梯控制系统的设计是整个系统的核心。
PLC（可编程逻辑控制器）作为一种可编程电子设备，广泛应用于电梯控制系统中。
其灵活性、可靠性和易于维护的特点，使得PLC成为电梯控制系统设计的首选。
首先，设计电梯控制系统时需要考虑到各种情况下的运行需求，包括人员流量、高峰时段、紧急情况等。
根据不同需求，可以采用多种方式进行电梯调度，如基于优先级、基于权重等算法。
在设计过程中，需要充分考虑电梯在各楼层的停靠时间、电梯间切换、故障情况处理等因素，以确保电梯的运行效率和乘客的安全。
其次，PLC的选型和编程也是设计的重要环节。
选用适合电梯控制系统的PLC 型号，并对其进行编程，以实现各种逻辑判断和控制功能。
在编程时，需要考虑到电梯的楼层控制、门开关控制、运动控制等方面，同时还要考虑到与电梯相关的传感器和执行器的连接和控制。
最后，设计电梯控制系统时，还需要注意安全性和可靠性。
在设计过程中，应加入各种安全保护机制，如门禁控制、超载保护、紧急停止等功能，以确保乘客在乘坐电梯时的安全。
同时，还需要考虑电梯控制系统的容错性和可靠性，设计相应的故障检测和排除机制。
2.应用研究基于PLC的电梯控制系统在实际应用中已经得到广泛应用。
通过对电梯的运行状态监测和数据采集，可以进行运营管理和优化调度。
首先，通过PLC采集电梯的各种参数，如运行时间、运行速度、载重量等，可以实现对电梯的实时监控和故障诊断。
这对于电梯的维护和保养非常重要，能够及时发现并处理潜在故障，提高电梯的可用性和可靠性。
其次，基于PLC的电梯控制系统可以实现对电梯运营的优化调度。
通过分析乘客的上下行需求和电梯的运行状态，可以制定最优的调度策略，减少乘客的等待时间和提高电梯的运行效率。
PLC在电梯自动控制系统中的应用
PLC在电梯自动控制系统中的应用摘要随着城市建设的不断发展，高层建筑不断增多。
电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
传统的电梯控制系统采用的是继电器逻辑控制电路，这种控制易出故障，维护不便，运行寿命短，占地空间大，正逐步被淘汰。
为了提高自动控制系统的可靠性和设备的工作效率，以PLC为核心控制器的电梯自动控制系统，正在取代以往的复杂的继电器-接触器控制。
本设计系统的核心部分（控制部分）使用了日本三菱公司生产的FX2N-80MR型PLC，因为在核心部分采用的是软件程序控制，从而保证电梯正常运这个要求的情况下，大大的提高了电梯故障检查与维修的方便性和容易性，同时还克服了手动操作所带来的人为因素，能取得良好的经济效益和社会效益。
关键词：电梯，PLC，控制系统PLC APPLICATION IN AUTOMATIC CONTROL SYSTEM OFELEV ATORABSTRACTWith the continuous development of urban construction, the high rise building increases unceasingly too. Elevator as a vertical transport operation in the high rise building, it was closely related to the people’s daily life. The traditional elevator system uses logic of the relay to control circuit, this king of controls easily to be crash, maintains inconveniently, the movement life is short, and that occupying a large area of space, it being eliminated gradually.For raising the credibility of the automatic control system and the work efficiency of the equipments, design a set of take PLC as the core controller of the elevator auto control system, using to replace former more complicated of after electric appliances the contact machine control. The design of the core of the system (control section) uses the Japanese Mitsubishi company's FX2N-80MR-type PLC, because the core of the software used in process control, thus ensuring the normal operation of the lift required in the circumstances, greatly improve the elevator troubleshooting and maintenance of the convenience and easy peculiarity, but also overcome the manual brought human factors, can achieve good economic and social benefits.KEY WORDS: Elevator, PLC, Control system目录前言 (1)第1章电梯概述 (2)1.1 电梯的发展和由来 (2)1.2 电梯的组成 (3)1.3 电梯的分类 (4)1.4 我国电梯的现状及发展前景 (7)第2章可编程控制器（PLC）的概述 (9)2.1 PLC的产生和发展 (9)2.2 PLC的基本结构 (11)2.3 PLC控制系统和其他控制方式的比较 (11)2.3.1 PLC控制系统与继电器控制系统比较 (11)2.3.2 PLC控制系统与计算机控制系统比较 (13)第3章电梯电气控制的选择和设计 (15)3.1 交流双速电梯的主电路 (15)3.２电梯的主要电气设备 (16)3.3 电梯控制系统原理框图设计 (18)3.4 电梯控制系统硬件结构框图 (19)3.5 电梯PLC及网络控制示意图 (19)第4章电梯PLC控制程序说明 (21)4.1 PLC的选择 (21)4.2 输入/输出电路的设计 (22)4.2.1 PLC的电源控制电路 (22)4.2.2 输入设备 (22)4.2.3 输出设备 (22)4.3 电梯梯形图设计及程序说明 (24)4.3.1 电梯的开门环节 (24)4.3.2 电梯的关门环节 (25)4.3.3 开关门保护及故障显示电路 (26)4.3.4 楼层信号的产生和清除环节 (28)4.3.5 内选信号的登记、清除和显示环节 (29)4.3.6 外呼信号的登记、清除和显示环节 (30)4.3.7 电梯的定向环节 (32)4.3.8 停层信号的产生和消除环节 (34)4.3.9 停车制动环节 (35)4.3.10 自动运行时启动加速和稳定运行环节 (36)结论 (37)谢辞 (38)参考文献 (39)外文资料翻译 (40)前言电梯是一种大型机电产品，作为现代化的运输工具已广泛的进驻到人们的生活中。
PLC在电梯控制系统中应用论文
PLC在电梯控制系统中的应用[摘要] 电梯是一种特殊的垂直运输工具，随时影响着人们的工作、生活、学习。
因此，人们对电梯的安全性、稳定性、方便性等功能的关注越来越高。
本文主要通过对电梯的基本构成、基本功能的分析，来探讨plc在电梯控制系统的应用。
[关键词] plc 电梯控制系统应用可编程序控制器（programmable logical controller，简称plc）是近十几年发展起来的一种新型工业控制器，由于它具有编程灵活简单、功能强大、抗干扰性强、使用和维修方便、应用面广等优点，在工业生产控制中广泛地得到应用。
电梯是由多许机械构件和电子、电气、大规模集成电路组成的控制系统所组成的。
目前，电梯控制系统主要有三种控制方式，即继电器控制、plc控制、微机控制。
但由于继电器控制系统故障率高，微机控制系统抗干扰能力弱，所以plc控制已成为目前电梯系统中使用最多的控制方式。
以下将通过对电梯的基本构成、基本功能的分析，来探讨plc在电梯控制系统的如何应用。
一、电梯的基本构成电梯是一种较为复杂的机电一体化的设备，一台完整的电梯主要由成土建部分、机械部分和电气部分组成，其中电气系统由拖动系统和控制系统组成。
而电梯的控制系统大致有以下几部分组成：轿内指令登记与消号、厅外召唤登记与消号、安全保护线路、定向选层线路、启动线路、减速平层线路、楼层指示线路、开关门按控制线路、驱动回路控制线路、检修运行线路、消防运行线路、主控回路等。
这几部分共同构成电梯的控制系统，实现电梯的登记、开关门、启动、运行、减速、平层等各种功能。
二、电梯控制系统的基本功能1、轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。
乘客入轿厢后，按下要去的目的层站按钮，按钮灯点亮，轿内指令登记，运行到达目的层站后，该指令被消除，按钮灯熄灭。
电梯的层站召唤信号是通过各个楼层门口旁的按钮实现的，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上、下召唤按钮。
PLC在电梯控制系统中的应用实例
与传统控制系统相比，PLC系统下的电梯平均运行速度更快，停靠准 确度更高，提高了运行效率。
舒适性增强
PLC系统的应用降低了电梯运行过程中的噪音水平，减小了加速度变 化带来的不适感，提升了乘坐体验。
07
总结与展望
项目成果总结回顾
电梯控制系统实现
成功将PLC技术应用于电梯控制系统中，实现了电梯的自动化、 智能化控制，提高了电梯的运行效率和安全性。
根据实际需求，合理配置PLC的输入输出 点数、存储容量和运算速度等硬件资源，
避免资源浪费和性能瓶颈。
A 优化控制算法
针对电梯控制系统的特点，选择合 适的控制算法，提高系统的响应速
度和稳定性。
B
C
D
加强系统安全防护
采取必要的安全防护措施，如设置访问权 限、加密传输数据等，确保电梯控制系统 的安全性和可靠性。
根据电梯控制系统的复杂程度和控制需求 ，选择具有相应功能和性能的PLC。
选择具有高可靠性和稳定性的PLC，以确保 电梯控制系统的长期稳定运行。
扩展性
成本效益
考虑电梯控制系统未来的升级和扩展需求 ，选择具有可扩展性的PLC。
在满足控制需求的前提下，选择性价比高 的PLC，以降低系统成本。
03
电梯控制系统需求分析
04
PLC在电梯控制系统中的设 计实现
硬件设计
01
02
03
04
主控制器
采用高性能PLC作为主控制器 ，负责接收和处理各种信号，
实现对电梯的精确控制。
输入输出模块
通过输入输出模块接收来自按 钮、传感器等输入信号，并输 出控制信号驱动电梯运行。
电源模块
为整个控制系统提供稳定可靠 的电源，确保电梯在各种环境
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于PLC在电梯控制系统中的应用
摘要：现代化的高层建筑中，电梯已经成为了人们生活中不可缺少的一部分，给人们的日常活带来了极大的便利，本文对PLC控制方式在电梯控制系统中的应用进行了分析，以供参考。
关键词：PLC；电梯控制系统；应用
随着国家经济的发展和进步，城市化的进程越来越快，而随着城市化进程的加快，大量的人口进入了城市，城市建筑变得越来越多，但是城市用地面积是有限的，因此，城市中的高层建筑变得越来越多。
对于现代化的高层建筑来说，电梯已经成为了高层建筑必不可少的一种垂直运输工具，可以极大的提高高层建筑中人员的移动效率，它的使用已经越来越广泛并且人们对于电梯的依赖程度越来越高，对于现代化的城市来说，电梯可以说是城市文明发展的一个重要的标志。
电梯只有配备了良好的控制系统，才能满足人们的功能性需求。
对于传统的电梯来说，采用的是一种比较低端的控制方式，即继电器和接触器控制路线，这种控制方法可靠性差，故障率高，并且要经常性地进行维修，在安装的时候占用的空间也比较大，随着技术的进步，这种控制方式已经逐渐被淘汰了。
现在使用的是PLC控制系统，它可以很好的解决上面提到的问题，具有较高的可靠性，在操作的时候编程简便，成本可以控制在较低的水平，使用也非常的方便。
因此，在现代的电梯控制中，PLC控制系统已经得到了广泛的应用，它使得电梯在运行过程中更加的安全和舒适。
1.电梯控制系统的组成
对电梯进行控制，主要是通过两大部分来实现的，一部分是电力拖动系统，另一部分是逻辑控制系统。
电梯在使用过程中主要追求的是一种舒适感，为了达到这个目标，要控制电机的输出转矩，使得通过一定的调速方式，达到满足负载转矩的要求。
电梯的拖动系统如下图所示，其中，电梯的轿厢和配重在钢丝绳的两端，钢丝绳跨挂在曳引轮上，电机与减速机构相连，并拖动曳引轮，从而使轿厢实现上下的运动。
逻辑控制系统是由很多电子元器件组成的，包括控制柜、楼层指示等等，它们分别安装在电梯的内外井道以及其他的电梯部件之上。
电梯的逻辑控制系统对电梯的拖动系统进行控制，从而使电梯按照既定的程序实现一定的功能。
电梯的电力拖动系统的变化范围比较小，对于一定运行速度和运行载荷的电梯来说，电力拖动系统根据这些参数就可以基本确定下来，但是逻辑控制系统却不同，它有更大的选择范围，要考虑的因素更多，比如电梯使用的地点、承载的对象等问题，只有进行仔细的选择，才能使电梯满足需求。
2.PLC电梯控制系统
2.1 PLC电梯控制系统的基本结构
与其它的控制系统相类似，采用PLC对电梯进行控制，也分为两大部分，即信号控制系统和拖动控制系统，这些控制系统主要由PLC主机、机械系统、层号指示系统、调速系统等组成，控制的核心部分即PLC主机。
通过PLC软件可以实现对轿内指令、运行控制、开关门等方面的控制，对于拖动系统，当PLC 接收到信号之后，再向拖动系统发出指令，完成相应的动作。
2.2 PLC电梯控制系统的功能。
（1）一台相应功率的电动机控制轿厢的上升与下降，同时各层之间设有上、下呼叫开关；
（2）自动关门待客，当电梯完成所有轿厢指令后而没有收到任何层外呼叫信号时，应实现轿厢的自动关门，并按照调定时间自动关闭轿厢内的照明和通
风设备；
（3）待客自动开门，当电梯在某一层停梯待客时，在层外召唤按钮被按下后，应能自动开门迎客；
（4）内指令记忆，当电梯的轿厢内同时有多个选层指令时，电梯应在调定时间内自动运行，并根据顺序自动停靠车门；
（5）呼梯记忆与顺向截停，电梯在运行中应能记忆层外的呼梯指令，并自动对符合运行方向的召唤进行逐一停靠应答；
（6）自动定向，当轿厢内操纵盘上电梯位置相对于选层指令在不同方向时，电梯应能按先入为主的原则，自动确定运行方向；
（7）自动关门与提早关门，电梯一般停站4～6s应能完成自动关门，若在延时时间内按下关门按钮，门将提前进行关门动作；
3. PLC 在电梯故障诊断中的程序设计与实施
采用PLC对电梯控制系统进行改造，改造后的系统从外围元器件中提取故障检测信号作为PLC的输入信号，这样PLC既完成了对电梯的控制，又能对电梯运行状态进行实时检测诊断。
诊断程序主要由故障采集、故障搜寻、故障分离和故障输出构成。
电梯在出现故障后，PLC将其状态从指针寄存器送给输出寄存器并输出，故障便能通过数字显示器上显示的故障信号判断出来。
当送给PLC的某检测信号超过阈值或发生异常变化时，使得PLC内部某一继电器断电，其常闭触点断开使得输出继电器断开，运行电路的电源被切断，电梯因而停运。
4.结语
目前，电梯的控制方式普遍采用两种，一种是采用微机作为信号控制单元，采集电梯系统的信号及功能的设定，另一种是用PLC取代微机实现信号的控制。
采用PLC电梯控制系统可实现各种复杂的控制，增加或改变控制功能方便，并且可进行故障自动检测报警提示，使得系统性能更加稳定，电梯运行也更加平稳，使用维护简单，具有良好的经济效益，能达到节能、绿色的要求。
参考文献：
[1]李全利，方强，常斗南. PC-LINK网络在电梯控制系统中的应用[J].天津职业技术师范学院学报，2002，03：39-41.
[2]宗群，雷小锋，岳有军，尚晓光，曲照伟.PLC在变压变频调速电梯控制系统中的应用[J].电气传动，1999，02：19-21.。
