蒸汽模具镜面抛光技术
蒸汽模具镜面抛光技术
摘要近几年，液晶面框模具主要向蒸汽镜面模具方向发展，蒸汽模镜面抛光的应用越来越广泛。
本文详细说明了凹模镜面抛光的基本程序及注意要点。
关键词液晶面框；蒸汽镜面模具；镜面抛光
中图分类号TB61 文献标识码 A 文章编号1673-9671-(2012)072-0165-01
抛光是指利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。
利用柔性抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。
抛光不能提高工件的尺寸精度或几何形状精度，而是以得到光滑表面或镜面光泽为目的。
蒸汽模镜面抛光不仅对抛光本身有很高的要求并且对表面平整度、光滑度以及几何精确度也有很高的标准。
抛光后的表面一般要达到Ra0.063 μm以上，由于电解抛光、流体抛光等方法很难精确控制零件的几何精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以蒸汽镜面模具的抛光还是以机械抛光为主。
1 镜面抛光的基本程序
要想获得高质量的抛光效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。
而抛光程序的选择取决于前期加工后的表面状况，如数铣加工、电火花加工，磨加工等等。
抛光的一般过程如下1）整形。
整形是工件在进行抛光之前的最基本、最关键的一项工作。
好的工件加工不仅要确保工件表面的光洁度达到加工要求，更要确保其形状、线条要达到加工要求。
棱角分明、线条清晰流畅、形状保持不变、没有变异是抛光工作的第一确保要素，犹如模特儿的优美身形一般，没有好看的架子，再怎么修饰的外表都是逊色的。
针对缺陷部分先选用与其形状切合的硬材质的工具将缺陷部分的高点祛除，进行平滑过渡。
整形工具的大小应选用比缺陷面积或长度略长大些，才能有效地达到整形效果。
2）粗抛。
粗抛是祛除工件表面经机械加工、放电加工变质层，为后期半精抛、精抛奠定基础的抛光工序，电火花工艺后的表面可以先选择气动弯头去除白色电火花层（数铣、磨削的表面不需要此步骤）。
然后是手工油石研磨，条状油石加煤油（也可用电火花油）作为润滑剂或冷却剂。
一般的使用顺序为#180～#240～#320～#400～#600～#800～#1000。
3）半精抛。
半精抛是在工件经前期的整形、粗抛所获得的加工表面基础上进一步的表面加工以达到工件使用要求，也是精抛的前期工序，主要使用砂纸和煤油。
砂纸的号数依次为：#400～#600～#800～#1000～#1200。
4）精抛。
精抛主要使用钻石研磨膏对半精抛后的加工表面进行研磨以提高表面光洁度为目的精细加工。
主要使用钻石研磨膏。
若用抛光布轮混合钻石研磨粉或研磨膏进行研磨的话，则通常的研磨顺序是9 μm（#1800）～6 μm（#3000）～3 μm（#8000）。
9 μm的钻石研磨膏和抛光布轮可用来去除#1200留下的发状磨痕。
接着用毛毡和钻石研磨膏进行抛光，顺序为 1 μm（#14000）～1/2 μm （#60000）～1/4 μm（#100000）。
5）抛光过程应分开在两个工作地点完成，即粗抛半精抛加工地点和精抛加
工地点分开，而且要注意清洗干净上一道工序残留在工件表面的砂粒。
进行精抛时，需要在一个清洁的抛光室内进行，抛光室内应保证空气清洁。
抛光完成后工件表面要做好防尘保护工作。
当抛光过程停止时，应仔细去除所有研磨剂和润滑剂，保证工件表面洁净，随后应在工件表面喷淋一层模具防锈涂层。
2 抛光过程中要的要点
2.1 整形、粗抛、半精抛过程中的注意事项
1）当一件新模仁开始抛光时，应先用火花油清洁，后用酒精将所有油渍及不应有的杂物擦净，抛光时油石面不会粘上污物以至失去切削功能2）整形时要按先难后易的顺序进行，特别一些难研的死角，较深底部要先研，最后是侧面和大平面。
3）整形时棱角、曲面过渡处等须线条分明、干净利落，保持原来形状不变形走样
4）对于凹模的侧平面，用油石研去粗纹后再用平直的钢片做透光检测，检查是否有不平或倒扣的不良情况出现，如有不平或倒扣则会导致面框侧面拉伤。
5）为防止凹模口部抛塌边，可用锯片粘贴或用砂纸贴在边上再进行抛光。
6）在打磨中转换砂号级别时，工件和操作者的双手必须清洗干净，避免将粗砂粒带到下一级较细的打磨操作中。
7）在进行每一道打磨工序时，砂纸应从不同的45°方向去打磨，这样前一种型号砂纸抛光后留下的条纹阴影即可分辨出来，直至消除上一级的砂纹，当上一级的砂纹清除后，必须再延长25%的打磨时间，然后才可转换下一道更细的砂号。
2.2 精抛过程中的注意事项
1）抛光必须尽量在较轻的压力下进行。
2）当使用钻石研磨抛光时，不仅是工作表面要求洁净，工作者的双手也必须仔细清洁。
3）每次抛光时间不应过长，时间越短，效果越好
3 精抛时的一些关键问题及解决方法
3.1 麻点问题的解决
1）现象：模具成型表面经常有影响外观的麻点，导致塑料零件表面也反映出麻点，不能满足外观质量要求；
2）常规方法：①用纸巾加研磨膏抛光；②用羊毛布加研磨膏抛光；③用砂纸加研磨膏抛光。
三种方法，未能有效解决麻点问题。
3）解决方法：用锡箔纸（可用香烟盒锡箔纸），弯头上覆锡箔纸，沾上研磨膏抛光，能彻底解决麻点问题。
3.2 相交面的抛光
1）常规方法：分成两个面进行抛光，抛另一面时，必须翻模方能完成抛光；
2）解决方法：将工业纸泡沫垫加厚并折成R抛光；
4 影响模具抛光质量的因素
4.1 模具材料
抛光本身受模具材料的制约比较大，目前国内在镜面模具生产中往往采用进口模具材料，如瑞典的一胜百136、日本大同的PD555、奥地利百禄的M303等都能获得满意的镜面度。
镜面模具材料不单是化学成分问题，更主要的是冶炼时要求采用真空脱气、
氩气保护铸锭、垂直连铸连轧、柔锻等一系列先进工艺，使镜面模具钢具内部缺陷少、杂质粒度细、弥散程度高、金属晶粒度细、均匀度好等一系列优点，以达到抛光至镜面的模具钢的要求。
4.2 硬度
硬度增高使研磨的困难增大，但抛光后的粗糙度减小。
4.3 工件表面加工质量
工件抛光前的加工质量对抛光影响很大，在加工蒸汽模镜面模具时，应尽量采用数铣加工到位，只进行局部的电火花修整，为后续的镜面抛光打下一个良好的基础。
5 结束语
蒸汽镜面模具的制造中，抛光是非常重要的一环，必须掌握抛光的工作原理和工艺过程，选择合理的抛光方法。
在抛光过程中严格按照作业要求去做，才能最终达要产品要求。
参考文献
[1]陈占春,李志平,严正.精密注射成型技术的研究进展[J].工程塑料应用,2005,07.
[2]彭响方,刘婷,陈金伟.精密注塑成型技术的最新进展[J].塑料,2004,06.
[3]陈洪.高级镜面塑料模具钢中厚板生产工艺研究[D].重庆大学,2004.。
模具抛光的工艺流程及技巧
模具抛光的工艺流程及技巧工艺流程：模具抛光是一项重要的表面处理工艺，能够提高模具的表面质量和精度，使其更加光滑和亮丽。
下面是模具抛光的一般工艺流程：1. 准备工作：在开始抛光之前，首先需要对模具进行检查和准备。
检查模具表面是否有损坏、裂纹或凹陷等缺陷，如果有需要先进行修复。
同时，要确保模具表面清洁，没有灰尘、油污或其他杂质。
2. 粗抛工序：粗抛是将模具表面的粗糙度降低到一定程度的工序。
通常使用砂轮或砂带进行粗抛，以去除模具表面的凸起和凹陷。
这个过程需要注意控制抛光的力度和速度，避免过度磨损模具。
3. 中抛工序：中抛是在粗抛之后进行的工序，目的是进一步平滑和细化模具表面。
常用的工具有砂纸、砂布和研磨膏等。
在中抛过程中要均匀地涂抹研磨膏，以保证抛光效果的均匀性。
同时，要注意使用不同粒度的研磨膏，逐渐减小颗粒的尺寸，使模具表面更加光滑。
4. 精抛工序：精抛是模具抛光的最后一个工序，也是最关键的一步。
在精抛过程中，需要使用高精度的抛光工具，如抛光液、抛光膏和抛光布等。
这些工具可以进一步提高模具表面的光洁度和亮度。
在精抛过程中，要注意抛光的方向和力度，使模具表面达到最佳效果。
技巧：除了上述的工艺流程外，还有一些常用的技巧可以帮助提高模具抛光的效果：1. 选择合适的抛光工具和材料：根据模具的材质和表面状态，选择合适的抛光工具和材料。
不同的模具可能需要不同的抛光液、抛光膏和抛光布等，以达到最佳的抛光效果。
2. 控制抛光的力度和速度：在抛光过程中，要注意控制抛光的力度和速度，避免过度磨损模具表面。
抛光时要均匀施力，保持适当的速度，以避免出现凹陷或过度磨损的情况。
3. 注意抛光的方向：在抛光过程中，要注意抛光的方向。
通常情况下，抛光方向与模具的纹理方向一致，这样可以得到更加均匀和光滑的表面效果。
4. 均匀涂抹抛光材料：在中抛和精抛过程中，要均匀地涂抹抛光材料，以确保抛光效果的均匀性。
涂抹时要注意使用适量的抛光材料，避免过量或不足。
镜面抛光工艺
镜面抛光工艺一、工艺概述镜面抛光是一种表面处理技术，可以使金属表面具有高度的光泽和平滑度，达到类似镜子的效果。
这种工艺广泛应用于汽车、电子、航空航天等领域，以提高产品的美观性和质量。
二、设备准备1. 抛光机：选择高速旋转的抛光机，最好是电动的。
2. 抛光垫：根据抛光材料不同选择不同硬度的抛光垫。
3. 抛光材料：根据需要选择合适的抛光材料，如氧化铝粉末、研磨膏等。
4. 清洁剂：清洗金属表面以去除污渍和油脂。
三、操作步骤1. 清洗金属表面：使用清洁剂清洗金属表面，以去除污渍和油脂。
确保表面干净无尘。
2. 粗磨处理：使用较大颗粒的氧化铝粉末或研磨膏进行粗磨处理。
将适量的氧化铝粉末或研磨膏均匀涂抹在抛光垫上，然后将抛光垫放在抛光机上，开启抛光机，慢慢地将金属表面放在抛光垫上进行磨削。
注意保持适当的压力和速度，避免过度磨削导致表面凹凸不平。
3. 中磨处理：使用中等颗粒的氧化铝粉末或研磨膏进行中磨处理。
同样将适量的氧化铝粉末或研磨膏均匀涂抹在抛光垫上，然后将金属表面放在抛光垫上进行磨削。
注意保持适当的压力和速度，并且要避免与前一步中留下的深度较大的划痕重叠。
4. 精密处理：使用较小颗粒的氧化铝粉末或者其他细小的研磨膏进行精密处理。
同样将适量的氧化铝粉末或者其他细小的材料均匀涂抹在抛光垫上，然后将金属表面放在抛光垫上进行磨削。
注意保持适当的压力和速度，并且要避免与前一步中留下的深度较大的划痕重叠。
5. 抛光处理：使用抛光膏进行抛光处理。
将适量的抛光膏涂抹在抛光垫上，并将金属表面放在抛光垫上进行磨削。
注意保持适当的压力和速度，并且要避免与前一步中留下的深度较大的划痕重叠。
6. 清洗金属表面：用清洁剂清洗金属表面，以去除抛光膏和其他材料残留物。
四、注意事项1. 在操作过程中，要确保金属表面干净无尘，否则会影响最终效果。
2. 在每一步磨削处理后，都要清洗金属表面以去除残留物。
3. 每一步磨削处理时，都要保持适当的压力和速度，避免过度磨削或者磨削不足导致表面凹凸不平。
模具打磨抛光技巧

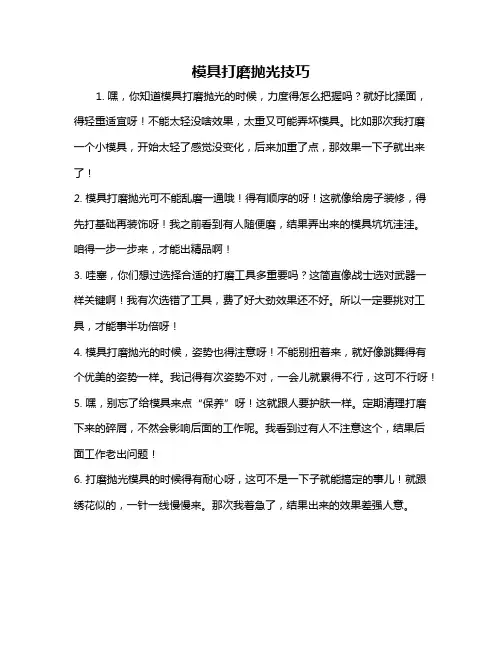

模具打磨抛光技巧
1. 嘿，你知道模具打磨抛光的时候，力度得怎么把握吗？就好比揉面，得轻重适宜呀！不能太轻没啥效果，太重又可能弄坏模具。
比如那次我打磨一个小模具，开始太轻了感觉没变化，后来加重了点，那效果一下子就出来了！
2. 模具打磨抛光可不能乱磨一通哦！得有顺序的呀！这就像给房子装修，得先打基础再装饰呀！我之前看到有人随便磨，结果弄出来的模具坑坑洼洼。
咱得一步一步来，才能出精品啊！
3. 哇塞，你们想过选择合适的打磨工具多重要吗？这简直像战士选对武器一样关键啊！我有次选错了工具，费了好大劲效果还不好。
所以一定要挑对工具，才能事半功倍呀！
4. 模具打磨抛光的时候，姿势也得注意呀！不能别扭着来，就好像跳舞得有个优美的姿势一样。
我记得有次姿势不对，一会儿就累得不行，这可不行呀！
5. 嘿，别忘了给模具来点“保养”呀！这就跟人要护肤一样。
定期清理打磨下来的碎屑，不然会影响后面的工作呢。
我看到过有人不注意这个，结果后面工作老出问题！
6. 打磨抛光模具的时候得有耐心呀，这可不是一下子就能搞定的事儿！就跟绣花似的，一针一线慢慢来。
那次我着急了，结果出来的效果差强人意。
7. 你们知道吗，不同材质的模具打磨抛光方法也不一样哦！这跟不同性格的人要用不同的相处方式一样。
我面对金属模具和塑料模具时，那可完全不同的对待呀！
8. 模具打磨抛光真的是个技术活，技巧掌握好了，才能出好作品呀！咱可不能马虎对待，不然前面的努力都白费啦！我的观点就是，好好对待每一次打磨抛光，争取让每个模具都闪闪发亮！。
模具抛光的工艺流程及技巧
模具抛光的工艺流程及技巧模具抛光是模具加工中非常重要的一道工序，直接影响着模具的表面光洁度和使用寿命。
下面将为大家介绍模具抛光的工艺流程及技巧。
首先，准备工作是非常关键的。
在进行模具抛光之前，需要对模具进行清洗和除锈处理，确保模具表面干净光滑。
同时，还需要选择合适的抛光工具和材料，如砂纸、砂轮、抛光膏等，以及相应的抛光设备。
接下来是粗抛工序。
粗抛是为了去除模具表面的瑕疵和粗糙度，使其表面平整。
在进行粗抛时，需要选择合适的砂纸或砂轮，结合适当的压力和速度进行磨削，确保将表面的凹凸不平和氧化层去除干净。
然后是中抛工序。
中抛是在粗抛之后进行的工序，其目的是进一步提高模具表面的光洁度和光泽度。
在中抛时，可以使用抛光膏或抛光液，配合抛光布或抛光轮进行抛光，使模具表面呈现出一定的光泽。
最后是精抛工序。
精抛是模具抛光的最后一道工序，也是最关键的一道工序。
在精抛时，需要选用细腻的抛光材料，如抛光膏和抛光布，采用适当的抛光设备和手法，对模具表面进行精细抛光，使其表面光洁度达到要求。
在进行模具抛光时，还需要注意一些技巧和注意事项。
首先，要根据模具的材质和表面状况选择合适的抛光工艺和材料，确保抛光效果。
其次，要掌握好抛光的压力和速度，避免因操作不当而损坏模具表面。
另外，还要定期对抛光工具和设备进行检查和维护，确保其正常运转。
总的来说，模具抛光是一项技术活，需要经验和技巧的积累。
只有掌握了正确的工艺流程和技巧，才能保证模具表面的光洁度和光泽度，提高模具的使用寿命和加工质量。
希望以上内容能对大家有所帮助，谢谢阅读。
模具抛光的工艺流程及技巧
模具抛光的工艺流程及技巧模具抛光是模具制造过程中非常重要的一步，它能够提升模具的表面光洁度和精度，从而保证模具的质量和使用寿命。
本文将介绍模具抛光的工艺流程和技巧，帮助读者更好地了解和掌握这一技术。
一、工艺流程模具抛光的工艺流程通常包括以下几个步骤：1. 准备工作：首先需要对模具进行清洗和除锈处理，确保模具表面干净无杂质。
同时，准备好抛光所需的工具和材料，如抛光机、砂纸、研磨膏等。
2. 粗磨：使用粗砂纸或砂轮进行初步研磨，去除模具表面的凹凸不平和明显瑕疵。
这一步骤的目的是为了为后续的抛光工作打下基础。
3. 中磨：使用中等粒度的砂纸或研磨膏进行中度研磨，进一步平整模具表面，并去除粗磨时留下的痕迹。
这一步骤需要注意力度和方向的掌握，以避免对模具造成不必要的损伤。
4. 精磨：使用细砂纸或高级研磨膏进行细致研磨，使模具表面光滑均匀。
在进行精磨时，需要注意磨砂纸的使用顺序和方向，以确保研磨效果的最佳化。
5. 抛光：使用抛光机和抛光膏对模具进行最后的抛光处理，使模具表面光洁度达到要求。
抛光时需要注意抛光头的选择和使用方法，以及抛光速度和压力的控制，以避免过度抛光或抛光不均匀。
6. 清洗和保养：完成抛光后，需要对模具进行彻底的清洗，以去除抛光过程中产生的残留物。
同时，还需要对模具进行保养，如涂抹防锈剂、包装存放等，以防止模具表面再次受到损害。
二、技巧要点在进行模具抛光时，还需要掌握一些技巧和要点，以提高抛光效果和效率：1. 选择合适的工具和材料：根据模具的材质和表面状况，选择适合的研磨工具和抛光材料。
不同材质的模具可能需要不同的抛光方式和材料，因此要根据具体情况进行选择。
2. 控制力度和速度：在抛光过程中，要控制好抛光力度和速度，避免过度抛光或破坏模具表面的平整度。
力度和速度要根据模具的材质和硬度进行调整，以达到最佳的抛光效果。
3. 注意方向和角度：研磨和抛光时，要注意力度的方向和角度。
通常情况下，最好按照模具表面的纹理或线条进行研磨，以保持模具表面的一致性和美观度。
模具抛光的基本步骤
模具抛光的基本步骤模具抛光是模具制造过程中非常重要的一道工序，它能够提高模具的表面质量和加工精度，保证模具的寿命和使用效果。
以下是模具抛光的基本步骤，详细介绍了每个步骤的具体操作。
1.准备工作：在进行模具抛光之前，需要准备一些工具和材料。
常用的工具包括电动抛光机、抛光盘、砂纸、研磨膏、抛光膏等。
材料方面，通常使用的是不锈钢、蓝白钢和硬铝合金等金属材料。
2.去毛刺：首先，要对模具进行去毛刺处理，这是为了消除模具表面的毛刺和尖角，使模具表面更加平整。
一般采用手工或机械去毛刺，手工去毛刺主要是用锉刀、油石等工具进行，机械去毛刺则需要使用对应的去毛刺设备。
3.粗加工：在去毛刺之后，需要对模具进行粗加工，以便消除表面的凹凸不平和瑕疵。
通常使用砂纸或研磨膏进行粗加工，这样可以将模具表面的不平坦区域磨平，为后续的抛光做好准备。
4.精加工：在粗加工之后，进行精加工是为了进一步提高模具表面的光洁度和光滑度。
可以使用研磨膏、抛光膏等工具进行精加工，通常是将其涂抹在抛光盘上，然后将模具放置在抛光盘上进行旋转抛光。
5.抛光：模具抛光是整个抛光过程的最后一步。
在进行抛光之前，要对抛光盘进行处理，将抛光膏或抛光液涂抹在抛光盘上。
然后，将抛光盘放在电动抛光机上，将模具轻轻放置在抛光盘上，使其与抛光盘接触。
同时，要调整抛光盘的速度和旋转方向，以便均匀地将抛光膏涂抹在模具表面，并进行均匀的抛光操作。
抛光过程中要保持模具和抛光盘的接触，并进行适当的旋转和移动，以确保模具表面得到充分的抛光处理。
6.清洁：抛光完成后，需要对模具进行清洁工作。
清洁可以使用清洗剂或清洗液进行，以去除表面的抛光膏和抛光粉末等杂质。
同时，要确保模具完全干燥，以免水分残留导致模具生锈。
7.防锈处理：最后，对模具进行防锈处理。
通常采用喷涂防锈液或涂抹防锈油等方式，涂抹到模具表面，以防止氧化和生锈。
以上是模具抛光的基本步骤，每个步骤都需要仔细、细致地进行操作，以确保模具表面光滑度和质量的提升。
蒸汽模具镜面抛光技术
晰 流 畅 、形 状 保 持不 变 、没 有 变 异是 抛 光 Ｔ作 的第 一 确保 要 素 ， 犹 如模 特 儿 的优 美 身 形 ～般 ，没 有好 看 的架 子 ，再 怎 么修 饰 的外 表都 是逊 色 的 。 针 对 缺 陷部 分 先选 用 与 其形 状 切 合 的硬 材 质 的 工具 将 缺 陷部 分 的高 点 祛 除 ，进 行 平 滑过 渡 。整形 工具 的大 小 应 选用 比缺 陷面 积或 长度 略 长 大些 ，才能 有 效地 达到整 形 效果 。 ２）粗 抛 。 层 ，为 后 期 半精 抛 、精抛 奠 定 基 础 的抛光 工 序 ，电 火 花工 艺后 的 表 面可 以先 选择 气 动 弯头 去 除 白色 电火花 层 （ 铣 、磨 削 的表 面 数 不 需 要 此 步 骤 ）。然后 是 手 工 油石 研 磨 ，条 状 油 石 加煤 油 （ 可 也 用 电火 花油 ） 为 润滑 剂或 冷 却剂 。一 般 的使 用顺 序 为＃ ８ ～＃４ 作 １０ ２
２１ 整形 、粗 抛 、半 精抛 过程 中的注 意事 项 ．
１ 当一 件 新模 仁 开始 抛光 时 ，应 先用 火花 油清 洁 ，后 用酒精 ） 将 所有 油 渍及 不 应 有 的 杂物 擦净 ，抛 光 时油 石 面不 会 粘 上污 物 以
至失 去切 削 功能 ２ ）整形 时要 按 先难 后 易的顺 序进 行 ，特 别一 些难 研 的死 角 ，
０ ～＃ ０ ～＃ ００～＃６ ０～ ＃ ００～＃１ ０ ３２ ４ ０ ８ ０ ０。
直 至 消 除 上 一 级 的砂 纹 ，当上 一 级 的 砂 纹 清 除 后 ，必 须 再 延 长 ２％的 打磨 时间 ，然 后 才可转 换下 一道 更细 的砂 号 。 ５ ２ 精抛 过 程 中的 注意事 项 ． ２ １ 抛 光必 须 尽量 在较 轻 的压 力 下进行 。 ） ２）当使用 钻 石研 磨 抛光 时 ，不仅 是工 作 表面要 求 洁净 ，工 作 者的 双手也 必 须仔 细 清洁 。 ３） 每次 抛 光 时间不 应过 长 ，时 间越短 ，效 果越 好 ３ 精抛 时的一些关键问题及解 决方法
抛光汇总第2章节 模具镜面抛光知识
第二节模具镜面抛光知识简介一、模具镜面抛光加工的标准分为四级：A0=Ra0.008µｍ; A1=Ra0.016µｍ; A2=Ra0.032µｍ; A3=Ra0.063µｍ;二、什么是模具镜面抛光？定义：在不损伤工件的形状之下，尽可能减小表面粗度的作业。
镜面抛光直接取决于光洁度的高低，直接解释为像镜面一样光洁，抛光后的表面粗糙度至少Ra0.16µｍ以下才可达镜面要求。
三、为何要进行模具镜面抛光？1)赋予产品光学性能及外观上的价值。
2)减少树脂的流动阻抗，改善填充；3)降低产品脱模摩擦，改善产品脱模（但模腔越光滑越易形成真空，软胶模腔需要有一定粗糙度，避免吸附）;4)提高工件间的接合精度，消除树脂的溢出。
5)提高模具的刚性，延长模具寿命。
金属模具不易生锈。
四、镜面抛光的方法有哪些？镜面抛光分成机械镜面抛光和化学溶液（化学分解（气体、液体、固体））镜面抛光。
还有电解、热分解、蒸发（镭射、电子束）、溅射、化学附着、电化学附着、热附着、物理附着等工艺。
化学溶液镜面抛光是使用化学溶液进行浸泡，去除表面氧化皮从而达到光亮效果。
机械镜面抛光是在金属材料上经过磨光工序(粗磨、细磨)和抛光工序(WENDT三步抛光)从而达到平整、光亮似镜面般的表面。
本节重点讲解机械镜面抛光的方法与工序：1.磨光工序：磨光的目的是为了获得平整光滑的磨面。
此时磨面上还留有极细而均匀的磨痕。
磨光分为粗磨和细磨两种。
◆粗磨：粗磨是将粗糙的表面和不规则外形修正成形。
◆细磨：经过粗磨后金属表面尚有很深的磨痕，需要在细磨中消除，为抛光做准备。
2.表面抛光工序：抛光工序是为了获得光亮似镜的表面加工过程。
多数采用抛光轮来反复磨光后的零件表面上极微小的不平，通用于镀层表面的修饰。
抛光是镀层表面或零件表面最后-道工序，其目的是要消除在磨光工序后还残留在表面上的细微磨痕。
理想的抛光面应该是平整、光亮、无痕、无浮雕、无坑、无金属扰乱层的似镜面状态的表面。
镜面抛光_精品文档
镜面抛光简介：镜面抛光是一种用于改善物体表面光洁度以达到“镜面”般的效果的抛光方法。
它常被应用于各种材料的加工中，例如金属、塑料和玻璃等。
镜面抛光能够消除表面的瑕疵和划痕，使物体表面看起来光滑、亮丽，并具有反射性能。
本文将介绍镜面抛光的原理、工艺流程以及其在各个领域中的应用。
一、原理：镜面抛光的原理是通过使用高速旋转的研磨材料和抛光剂，将物体表面的不平整部分去除，使其表面变得平整和光滑。
在抛光过程中，研磨材料不断与物体表面接触，并对其进行磨擦和研磨，以去除表面的瑕疵和不规则性。
抛光剂则能填充物体表面的微小孔洞和凹陷，进一步提高光洁度和光亮度。
二、工艺流程：下面是一般的镜面抛光工艺流程：1. 清洗：在抛光之前，需要将物体表面的灰尘、污垢和油脂等杂质清洗干净。
清洗可以使用溶剂、清洁剂或超声波清洗机等工具进行。
2. 研磨：将研磨材料涂抹在物体表面，通过旋转研磨工具的运动，在物体表面施加压力并进行磨擦。
研磨材料可以是砂纸、砂轮、毛刷或抛光布等。
3. 抛光：在研磨之后，使用抛光剂对物体表面进行处理。
抛光剂能够填充微小的表面孔洞和凹陷，提高表面光洁度和光亮度。
抛光剂的选择取决于材料的特性和所需的抛光效果。
4. 清洗：在抛光完成后，需要再次清洗物体表面，以去除残留的抛光剂和其它污垢。
5. 检查：对抛光后的物体进行检查，确保达到预期的抛光效果。
如有需要，可以进行返工或修补。
三、应用领域：镜面抛光广泛应用于各个领域中，以下是一些典型的应用：1. 金属加工：镜面抛光可用于金属制品的表面处理，如不锈钢抛光、铝制品抛光等。
它能够提高金属制品表面的反射性能和美观度，广泛应用于家电、建筑和汽车等行业。
2. 塑料加工：在塑料制造中，镜面抛光能够使塑料制品的表面变得光滑并提高透明度。
它常应用于塑料透明件、光学设备和塑料模具等领域。
3. 玻璃加工：镜面抛光在玻璃加工中具有重要的应用价值。
它可以去除玻璃表面的划痕和瑕疵，使其表面更为透明和平滑。
模具镜面抛光技术简介
Mold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts Division5Mold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMetalsCeramics Polymers CompositesProcessingThermalChemical PropertyStructurePhysicalMechanicalMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold DepartmentPrecision Mechanical Parts Division表面粗度Mold Technology Center, Mold DepartmentPrecision Mechanical Parts Division10Mold Technology Center, Mold DepartmentPrecision Mechanical Parts Division11 Mold Technology Center, Mold DepartmentPrecision Mechanical Parts DivisionMold Technology Center, Mold DepartmentPrecision Mechanical Parts DivisionSSMold Technology Center, Mold DepartmentPrecision Mechanical Parts DivisionMold Technology Center, Mold DepartmentPrecision Mechanical Parts DivisionMold Technology Center, Mold DepartmentPrecision Mechanical Parts Division材料受壓印作用時產生變形和破壞情形Mold Technology Center, Mold DepartmentPrecision Mechanical Parts Division切削深度淺深塑性破壞去除方式Mold Technology Center, Mold DepartmentPrecision Mechanical Parts DivisionMold Technology Center, Mold DepartmentPrecision Mechanical Parts Division以Bohler：M310、M333、M340、M390鏡面鋼為範例19 Mold Technology Center, Mold DepartmentPrecision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold DepartmentPrecision Mechanical Parts DivisionMold Technology Center, Mold DepartmentPrecision Mechanical Parts Division拋光進級流程Mold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts DivisionMold Technology Center, Mold Department Precision Mechanical Parts Division。
