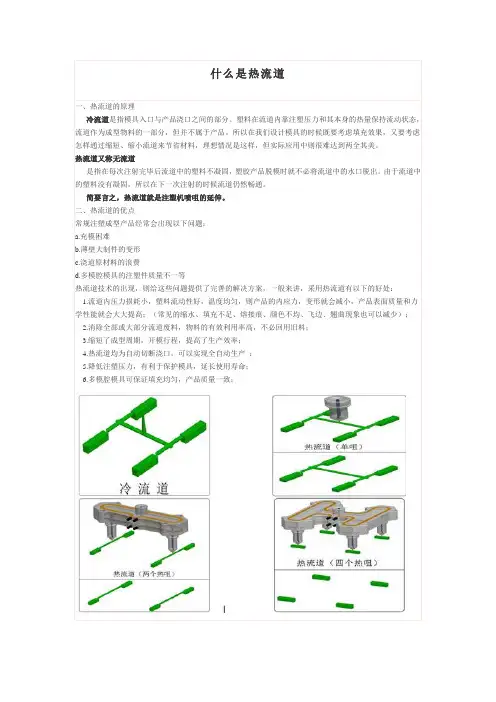

热流道技术介绍
热流道
什么是热流道
一、热流道的原理
冷流道是指模具入口与产品浇口之间的部分。
塑料在流道内靠注塑压力和其本身的热量保持流动状态，流道作为成型物料的一部分，但并不属于产品。
所以在我们设计模具的时候既要考虑填充效果，又要考虑怎样通过缩短、缩小流道来节省材料，理想情况是这样，但实际应用中则很难达到两全其美。
热流道又称无流道
是指在每次注射完毕后流道中的塑料不凝固，塑胶产品脱模时就不必将流道中的水口脱出。
由于流道中的塑料没有凝固，所以在下一次注射的时候流道仍然畅通。
简要言之，热流道就是注塑机喷咀的延伸。
二、热流道的优点
常规注塑成型产品经常会出现以下问题：
a.充模困难
b.薄壁大制件的变形
c.浇道原材料的浪费
d.多模腔模具的注塑件质量不一等
热流道技术的出现，则给这些问题提供了完善的解决方案，一般来讲，采用热流道有以下的好处：
1.流道内压力损耗小，塑料流动性好，温度均匀，则产品的内应力，变形就会减小，产品表面质量和力学性能就会大大提高；（常见的缩水、填充不足、熔接痕、颜色不均、飞边、翘曲现象也可以减少）；
2.消除全部或大部分流道废料，物料的有效利用率高，不必回用旧料；
3.缩短了成型周期，开模行程，提高了生产效率；
4.热流道均为自动切断浇口，可以实现全自动生产；
5.降低注塑压力，有利于保护模具，延长使用寿命；
6.多模腔模具可保证填充均匀，产品质量一致；。
热流道技术1092
热流道技术
——应用与发展
fhfh
1
何谓热流道技术？
问题的提出 热流道技术发展概况
热流道技术能为我们带来什么？ 热流道系统组成
热流道技术发展趋势
fhfh 2
热流道技术
●热流道技术是应用于塑料注塑模 浇注流道系统的一种先进技术，是塑料 注塑成型工艺发展的一个热点方向。
●所谓热流道成型是指从注射机喷 嘴送往浇口的塑料始终保持熔融状态， 在每次开模时不需要固化作为废料取出， 滞留在浇注系统中的熔料可在再一次注 射时被注入型腔。
fhfh
26
温控器
通断位式 积分微分比例控制式 新型智能化温控器
fhfh
27
新型智能化温控器 ——HRS系列温控器
采用微处理器控制； 自动设定最佳控制参数； 控温精确，稳定性好； 具有模糊（ PID+FUZZY ）控制、 软启动（ SOFT-START ）、自整定 （ AUTO-TUNING ）等功能和多种 报警功能。
喷嘴结构 ：
汽缸、油缸式
fhfh 22
特殊热流道喷嘴 ： 喷嘴形式：
fhfh
斜插式 转弯式 一芯多头式 多芯多头式 一芯多头式侧出料 鱼雷梭式喷嘴等
23
特殊喷嘴 ：
一芯多头式
fhfh
多芯多头式
24
特殊喷嘴 ：
转弯式
斜插式
一芯多头侧出料式
fhfh
25
加热元件
加热棒 加热圈 管式加热器 螺旋式加热器（加热盘条）
fhfh 14
喷嘴形式（四） ：
单浇口点喷嘴形式
fhfh 15
喷嘴形式（五） ：
热流道技术
热流道元件的标准化、系列化。当前，用户要求模具设计和制造周期越来越短，将热流道元件标准化不仅有利于减少设计工作的重复和降低模具的造价，并且十分便于对易损零部件的更换和维修。据报道，Polyshot公司已开发出快换热流道模具系统，尤其适于注射压力为70kN的小型注射机。Husky、Presto和Moldmasters等公司的喷嘴、阀杆和分流板都作为标准型便于快速更换和交付模具，现在国外只需4周即可交付模具。
热流道技术广泛应用是塑料模具的一大变革。在注塑成型方面，其拥有相当多的无可比拟的优势，可以这样说，随着其技术的进一步发展成熟和制造成本的的降低，热流道技术将越来越显现其巨大的优势。制订热流道元器件的国家标准,积极生产价廉高质量的元器件,做好热流道技术的宣传推广，是发展热流道模具的关键。
流道技术是应用于塑料注塑模浇注流道系统的一种先进技术，是塑料注塑成型工艺发展的一个热点方向。它于20世纪50年代问世，经历了一段较长时间地推广以后，其市场占有率逐年上升。80年代中期，美国的热流道模具占注射模具总数的15%~17%，欧洲为12%~15%，日本约为10%。但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。什么是热流道？
第八，完成热流道系统塑料模具的设计图绘制。热流道系统的发展方向
当前，国内外热流道模具的主要发展趋势可归纳为以下几个方面。
元件的小型化，以实现小型制品的一模多腔和大型制品多浇口充模。通过缩小喷嘴空间，可在模具上配置更多型腔，提高制品的产量和注射机的利用率。在90年代，Master公司开发的喷嘴最小可至15.875mm；Husky公司开发的多浇口喷嘴，每个喷嘴有4个浇口，浇口距可近至9.067mm；Osco公司开发的组合复式喷嘴，每个喷嘴有12个浇口探针，可用于48腔模具的成型。MoldMaters公司针对小型制件的空间限制，在2001年开发了用于小制件的喷嘴，含整体加热器、针尖和熔体通道，体积直径小于9mm，浇口距仅为10mm,可成型重量为1~30g的制品。
注塑模具热流道
注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。
热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。
根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。
1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。
（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。
（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。
二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。
在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。
热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。
2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。
（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。
（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。
（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。
玻纤料用热流道
玻纤料用热流道技术：提升复合材料生产效率与质量
玻纤料作为一种重要的复合材料，广泛应用于汽车、建筑、航空航天等领域。
随着科技的不断进步，玻纤料的生产技术也在不断发展。
其中，玻纤料用热流道技术作为一种高效、节能的生产方式，受到了广泛关注。
热流道技术是一种将熔融物料通过加热的流道系统直接注入模具的成型方法。
在玻纤料的生产过程中，采用热流道技术可以有效地提高生产效率、降低能耗，并且更好地控制产品质量。
首先，玻纤料用热流道技术可以实现高速、连续的生产。
传统的冷流道技术需要在每次注射后更换流道，这不仅增加了生产时间，还可能导致产品质量的不稳定。
而热流道技术则可以连续不断地将熔融物料注入模具，大大提高了生产效率。
其次，热流道技术还可以有效降低能耗。
由于熔融物料在流道系统中保持高温状态，无需频繁加热，从而减少了能源消耗。
此外，热流道系统还可以精确控制熔融物料的温度和流动速度，进一步提高了生产效率和产品质量。
此外，玻纤料用热流道技术还可以更好地控制产品质量。
通过精确控制熔融物料的温度和流动速度，可以确保玻纤料在模具中的均匀分布和充分浸润，从而提高产品的力学性能和外观质量。
同时，热流道技术还可以减少产品中的气泡和缩孔等缺陷，提高产品的可靠性和稳定性。
总之，玻纤料用热流道技术是一种高效、节能、优质的生产方式。
随着技术的不断进步和应用范围的扩大，它将在玻纤料的生产中发挥越来越重要的作用，推动复合材料行业的发展。
热流道的优势与技术.AMT.
熱流道板的隔熱
目前在熱流道板周圍的模板和模塊中加水孔是為了將熱流道板 散出來的熱帶走， 一方面增加模具的冷凍功率，另一方面又增 加熱流道板的加熱功率，在節能的觀點上是兩面不討好的。 正 本清源之計在於隔絕熱流道板和其周圍的模板和模塊之間的熱 傳 – 主要是熱傳導(Thermal Conduction)和熱輻射(Thermal Radiation)。 熱傳導的減少可從熱流道板和其周圍的模板和模塊的銜接元件 (e.g. 熱嘴、分隔塊、螺釘等)著手，這些元件和熱流道板與其周 圍的模板和模塊的接觸面積在強度剛性符合要求的前題下應儘 量減少，而這些元件可以採用低熱傳導係數的材料。 熱輻射減少的空間較大，是可以特別著墨之處。 請參考後附圖 例 - 在熱流道板的周邊覆以鋁皮(Aluminum Sheet) 是可以採納的有效方法。
熱流道的技術
3. 避免劣解 (Degradation) 應從以下幾點的合理化著手： 1) 塑膠的乾燥、 2) 熔膠的停 留時間(Residence Time)、 3) 熔膠溫度、 4) 剪切速率(She ar Rate)。
42”電漿電視機前框 PC(GE LEXAN HF1110) 問題：黃化、熔接痕
28.48
27.52
流動平衡度 ： 9.30/28.48=32.7%
流動平衡度 ： 13.74/27.52=49.9%
13.74 9.30
澆口： 澆口： 0.45~0.62
澆口： 澆口： 0.61~0.62
如果將塑流簡化成恆溫(isothermal)、完全發展的層流(fully devel oped laminar flow)的冪律流體(power law fluid)，當壓力降相同 時，通過直徑d1澆口的流量Q1與通過直徑d2澆口的流量Q2的比 可以下式表示：
热流道特点及应用
热流道特点及应用热流道（Hot Runner）在注塑成型中的应用越来越广泛，其特点和应用有以下几点：一、热流道的特点1. 高效节能：与传统的冷流道相比，热流道能够减少废品和能源消耗。
由于热流道中的热塑料比冷流道中的热塑料更加流动性，因此可以降低注塑机的注射压力和温度，节约电力和加热时间。
2. 生产成本低：相对于冷流道，热流道可以节省成本，在大型生产中经济效益更高。
而且，由于可以消除除料回收、冷却塔和混合设备等辅助设备，因此可以减少噪声和处理成本。
3. 可以生产高质量产品：热流道可以减少注塑成型中的焦糊、气泡和其它缺陷，因此可以生产出高质量的产品。
同时，由于热流道的温度分布更为均匀，所以可以生产出更为一致的产品。
4. 所需的压力更小：热流道中的热塑料更易流动，因此可以在较低的注射压力下实现注塑成型。
在产品热塑料中含有较大的填料或纤维时，可用于降低压力。
5. 难度系数小：热流道可以生产复杂形状的产品，而冷流道只能生产相对简单的形状。
二、热流道的应用1. 电子产品：电子产品中的外壳、按键、充电器以及电源插座等零部件都可以使用热流道进行生产。
2. 医疗设备和医疗器械：许多耐磨耐腐蚀的医疗器械可以使用热流道生产，如医用针头、注射器、口腔用具以及医疗监视仪器等等。
3. 家居用品：热流道可以生产许多常用的家居用品，如电水壶、吹风机、微波炉等厨房用品，同时也可以生产浴缸、花盆、灯具等家居装饰品。
4. 汽车零部件：热流道可以生产汽车内外装饰零部件，如仪表板、门板、座椅外壳、汽车灯具等。
总之，热流道注塑技术可以应用于各种现代工业，如家居、电子、汽车、医疗器械、航空等领域，可节约时间和成本，同时生产高质量的产品。
热流道技术
热流道技术热流道技术是一种应用于塑料注塑领域的先进技术，通过控制热力流动实现塑料的准确注塑，提高产品的质量和效率。
近年来，随着工业化进程的不断推进，热流道技术在塑料加工领域得到了广泛的应用和发展。
热流道技术的原理是在模具中设置一套加热系统，通过控制加热器的温度和时间，使塑料在注塑过程中保持一定的温度，从而实现模具中塑料的流动和凝固。
相对于传统的冷流道技术，热流道技术具有以下几个优点。
首先，热流道技术可以提高注塑产品的质量。
传统的冷流道技术在塑料注塑过程中会产生冷却时间不均匀的问题，导致产品出现缩水、变形等质量问题。
而热流道技术通过控制塑料的温度，可以有效地解决这个问题，使得产品的质量更加稳定可靠。
其次，热流道技术可以提高注塑产品的生产效率。
由于热流道技术可以使塑料保持一定的温度，使得注塑周期大大缩短，注塑周期的缩短可以增加单位时间内的注塑产品产量，提高生产效率。
而且，热流道技术还可以减少废品产生，进一步提高生产效率和降低生产成本。
另外，热流道技术可以扩大注塑产品的设计空间。
通过控制热流道系统的温度和流动方向，可以实现复杂、微型和高精度注塑产品的制造。
相比之下，传统的冷流道技术由于冷却时间的限制，往往无法满足这些特殊要求。
最后，热流道技术还可以节约能源和原材料。
通过控制热流道系统的温度和流动速度，可以减少塑料的融化温度和注塑压力，从而节约能源和原材料。
这对于实现可持续发展和环境保护具有重要意义。
总的来说，热流道技术在塑料注塑领域具有广泛的应用前景和发展空间。
随着科技的不断进步和需求的不断增长，热流道技术将会进一步完善和推广。
同时，我们也需要不断探索和研发新的热流道技术，以满足不同行业的需求和挑战。
