通信系统中的信号处理方法与技巧在当今信息化时代，通信系统已成为现代社会中不可或缺的基础设施。
随着科技的飞速发展，通信系统的处理方法和技巧也在不断地创新和优化。
其中，信号处理方法和技巧是通信系统中最为关键的一环。
一、数字信号处理数字信号处理（Digital Signal Processing，DSP）是现代通信系统中应用最为广泛的信号处理方法之一。
它通过对信号进行采样、量化、编码、滤波等数学操作，将信号从模拟域转换到数字域，从而实现对信号的数字化处理。
在通信系统中，常用的数字信号处理技术包括FFT、滤波、降噪、解调等。
其中，FFT（快速傅里叶变换）可以将信号从时域转换到频域，实现频谱分析；滤波技术可以去除信号中的噪声和干扰，提高信号的质量；降噪技术可以对信号进行去噪处理，提高信号的清晰度；解调技术可以将调制信号还原成原始信号，实现信息的传输。
二、自适应滤波在通信系统中，往往存在着各种干扰和噪声，这些干扰和噪声会对信号的质量产生不利影响。
自适应滤波（Adaptive Filtering）技术就是通过对干扰和噪声进行识别和估计，对信号进行滤波处理，从而提高信号的抗干扰能力和抗干扰性。
自适应滤波技术主要包括LMS算法（最小均方算法）和RLS 算法（递归最小二乘算法）等。
LMS算法是一种基于梯度下降的最小均方算法，它通过对信号进行加权运算，实现对干扰和噪声的消除；RLS算法是一种递归最小二乘算法，它通过对信号进行递推运算，实现对信号的实时滤波处理。
三、多路复用技术多路复用（Multiplexing）技术是一种将多个信号合并在同一传输信道中传输的技术。
在通信系统中，常用的多路复用技术包括时分多路复用（TDM）、频分多路复用（FDM）和码分多路复用（CDM）等。
其中，TDM技术将多个信号按照时间间隔进行分割，将分割后的信号按照顺序发送到接收端，从而实现多路复用；FDM技术将多个信号按照频率进行分割，将分割后的信号按照频域隔离发送到接收端，从而实现多路复用；CDM技术则是通过将每个信号转换成特定的码序列，将所有信号合并在同一频率上进行传输，从而实现多路复用。
通信行业手机信号差的解决方案与技巧
通信行业手机信号差的解决方案与技巧手机通信已经成为我们生活中必不可少的一部分。
然而，随着通信网络的普及，人们也经常面临一个普遍问题，那就是手机信号差。
手机信号差带来的问题包括通话质量差、网络速度慢等，严重影响了用户的使用体验。
本文将介绍一些通信行业中解决手机信号差的方案与技巧。
一、室内信号增强器在室内使用手机时，由于建筑物的隔绝和屏蔽作用，信号往往会受到干扰或衰减，导致信号弱或消失。
为解决这一问题，市场上存在着室内信号增强器。
室内信号增强器通过接收外部信号、放大信号后再进行室内覆盖，有效改善了室内的信号弱点。
用户只需将室内信号增强器安装在合适的位置，并进行简单的设置即可。
二、使用WIFI电话对于信号非常差的地区，用户可以考虑使用WIFI电话。
WIFI电话是通过手机连接Wi-Fi网络进行通话的一种方式，可以解决信号差的问题。
只要连接到可靠的Wi-Fi网络，用户可以使用WIFI电话打电话或发送短信，相比于传统的通信方式，WIFI电话在提供稳定通信的同时还能有效降低通信费用。
三、改变手机信号接收方式手机通信控制着信号的接收和发送，用户可以通过改变手机信号接收方式来改善信号问题。
首先，尝试不同的手机接收方式，例如将手机放置在水平位置，或者举起手机以使天线获得更好的信号接收。
其次，用户还可以尝试改变自己的手机通信频率。
不同地区的手机信号频率可能不同，选择合适频率的信号接收能够有效地提高信号质量。
四、避免信号屏蔽物在日常使用手机过程中，一些金属或混凝土材料往往会干扰到信号的传输。
因此，用户应尽量避免与这些阻挡信号的物体接触，如金属墙壁、混凝土结构等。
此外，信号衰减还可能由于周围环境的遮挡，如树木、高楼大厦等。
因此，用户在使用手机时可以选择到空旷的地方，以获得更好的信号质量。
五、更新软件与固件手机厂商经常会推出软件和固件更新，以改进手机的性能和信号接收能力。
用户可以及时检查并更新手机的软件和固件，以确保手机始终能获得最新的信号处理技术。
通信工程信号处理基础知识
通信工程信号处理基础知识信号处理是通信工程领域的重要基础知识，它涉及到了信号的获取、传输、处理以及分析等方面。
在通信系统中，信号处理技术的应用对于保证通信质量、提高通信速率以及实现多媒体通信等具有至关重要的作用。
本文将介绍通信工程中信号处理的基础知识，包括信号的分类、信号的时域与频域表示、信号处理的基本方法和应用等。
一、信号的分类在通信工程中，信号可以根据不同的属性进行分类。
常见的信号分类包括以下几种：1. 连续信号与离散信号：连续信号是指在时间和幅度上连续变化的信号，例如模拟电信号；离散信号是指在时间和幅度上都是离散的信号，例如数字信号。
2. 实信号与复信号：实信号是指信号的幅度只取实数值的信号，例如音频信号；复信号是指信号的幅度可以取复数值的信号，例如射频信号。
3. 周期信号与非周期信号：周期信号是指信号在时间上具有周期性的信号，例如正弦信号；非周期信号是指信号在时间上没有周期性的信号，例如脉冲信号。
二、信号的时域与频域表示信号可以通过时域和频域两种方式进行表示和分析。
1. 时域表示：时域表示是指将信号在时间轴上进行展示，可以直观地观察信号的变化过程和特征。
时域表示常用的方法包括波形图、幅度谱图等。
2. 频域表示：频域表示是指将信号在频率轴上进行展示，可以分析信号的频率分布和频率特性。
频域表示常用的方法包括傅里叶变换、功率谱密度图等。
三、信号处理的基本方法信号处理中常用的基本方法包括滤波、调制与解调、编码与解码等。
1. 滤波：滤波是对信号进行频率选择性处理的方法，通过增强或削弱信号的某些频率成分来实现对信号的处理。
常用的滤波方法包括低通滤波、高通滤波、带通滤波等。
2. 调制与解调：调制是将待传输的信号通过改变载波信号的某些特性进行转换的过程，解调是将调制后的信号恢复为原始信号的过程。
常见的调制解调方法有振幅调制（AM）、频率调制（FM）和相位调制（PM）等。
3. 编码与解码：编码是将原始信号转换为一定规则的码流，解码是将码流解析还原为原始信号的过程。

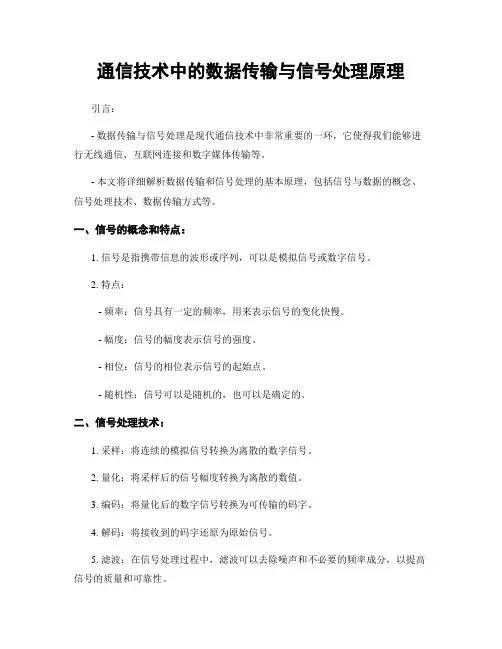

通信技术中的数据传输与信号处理原理
通信技术中的数据传输与信号处理原理引言：- 数据传输与信号处理是现代通信技术中非常重要的一环，它使得我们能够进行无线通信、互联网连接和数字媒体传输等。
- 本文将详细解析数据传输和信号处理的基本原理，包括信号与数据的概念、信号处理技术、数据传输方式等。
一、信号的概念和特点：1. 信号是指携带信息的波形或序列，可以是模拟信号或数字信号。
2. 特点：- 频率：信号具有一定的频率，用来表示信号的变化快慢。
- 幅度：信号的幅度表示信号的强度。
- 相位：信号的相位表示信号的起始点。
- 随机性：信号可以是随机的，也可以是确定的。
二、信号处理技术：1. 采样：将连续的模拟信号转换为离散的数字信号。
2. 量化：将采样后的信号幅度转换为离散的数值。
3. 编码：将量化后的数字信号转换为可传输的码字。
4. 解码：将接收到的码字还原为原始信号。
5. 滤波：在信号处理过程中，滤波可以去除噪声和不必要的频率成分，以提高信号的质量和可靠性。
三、数据传输方式：1. 单工传输：只能在一个方向上传输数据，如广播电台。
2. 半双工传输：在两个方向之间交替传输数据，但同一时间只能传输数据的一方向，如无线对讲机。
3. 全双工传输：可以同时在两个方向上传输数据，如电话通话。
4. 并行传输：采用多个传输通道同时传输数据，吞吐量高，如计算机内部数据传输。
5. 串行传输：采用一个传输通道逐位依次传输数据，如串口通信。
四、常见的数据传输协议：1. 串口协议：包括RS232、RS485等，用于计算机与外部设备的通信。
2. USB协议：用于计算机与外部设备的高速通信。
3. 以太网协议：用于局域网和广域网的数据通信，是互联网的基础。
4. 无线通信协议：包括蓝牙、Wi-Fi、4G/5G等，用于无线网络连接。
五、现代通信技术的应用：1. 无线通信：包括手机通信、卫星通信等。
2. 互联网：通过数据传输与信号处理原理，实现了全球范围内的信息互通和大规模数据传输。
通信信号处理第五章
• 延迟均衡：补偿不同路径信号到达的 时间差（时间对齐），完成时间对齐 后就可以执行信号相加了（合并）
• 合并相加：将经过信道补偿后的多路信号相加，由此获得了抵抗衰落 效应的多径分集增益
• 时间分集：快衰落除了具有空间和频率独立性外，也具有时间独立性， 即同一信号在不同时间区间重复发送，只要两次重发的时间间隔大于信 道相干时间，那么各次发射信号通过信道后，呈现出的衰落效应也是彼 此独立的。接收机将重复收到的信号按照一定准则合并，也可以减小衰 落效应
显分集技术
• 极化分集：由于极化方式不同的电磁波也具有独立的衰落特性，所以收 发两端可以利用两个位置靠近但极化方式不同的天线收发信号，也能获 得分集增益。极化分集是空间分集的一种特殊形式，其优点是硬件结构 紧凑，体积小，但由于射频功率需要分配到两副天线上，其发射功率会 损失3dB
• 移动终端在A路段与基站B通信，在 B路段则与基站A通信，基站数根据 需要确定。
显分集技术
• 微分集：主要用于抵抗快衰落效应。理论分析和实验验证表明：当信号 在空间、频率和时间等范围分离时都会呈现出相互独立的衰落特性。按 照路径分离的不同，微分集又分为：空间分集、频率分集、时间分集、 极化分集、角度分集、场分量分集和路径分集等
• 交织阵列的行列越多，抗干扰能力越强，但由于在接收端必须完成整 个交织矩阵的所有数据接收后才能执行纠检错处理，所以交织矩阵越 大，由此产生的传输时延也越大

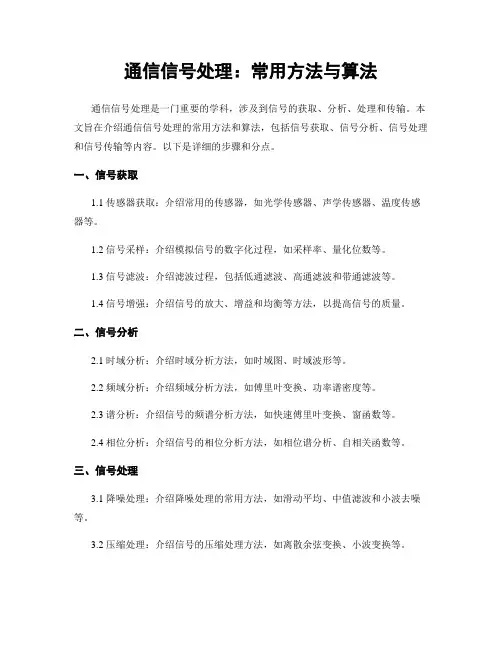

通信信号处理：常用方法与算法
