002测量技术交底
测量技术交底方案
测量技术交底方案一、工程概况本工程为[工程名称]，位于[具体地址]，主要包括[具体施工内容，如建筑物、道路、桥梁等]。
为确保施工质量和进度，特制定本测量技术交底方案。
二、测量目的本次测量技术交底旨在明确测量工作的内容、方法、精度要求及注意事项，确保施工过程中的测量数据准确可靠，为工程建设提供有力保障。
三、测量内容1.平面控制测量：包括导线测量、三角高程测量等，用于确定工程平面位置和高程。
2.地形测量：对工程范围内的地形地貌进行测绘，为土方量计算、设计优化提供依据。
3.施工放样：根据设计图纸和测量数据，进行现场放样，指导施工。
四、测量方法1.平面控制测量：采用全站仪进行导线测量，利用已知控制点进行三角高程测量。
2.地形测量：采用无人机航测与地面实测相结合的方式进行，确保地形数据的准确性和完整性。
3.施工放样：利用全站仪进行坐标放样，确保放样精度满足设计要求。
五、测量精度要求1.平面控制测量：导线测量闭合差应满足规范要求，三角高程测量误差应在允许范围内。
2.地形测量：地形点高程误差、平面位置误差应满足设计要求。
3.施工放样：放样点坐标误差应控制在设计允许范围内。
六、注意事项1.测量人员应具备相应的资质和经验，熟悉测量仪器操作和维护。
2.测量仪器应定期进行检定和校准，确保测量数据的准确性。
3.测量过程中应注意安全，遵守现场安全规定。
4.测量数据应及时整理、归档，方便后续查阅和使用。
七、测量质量控制措施1.建立健全测量质量管理体系，明确各级测量人员的职责和权限。
2.定期对测量数据进行复核和校验，确保数据的准确性和可靠性。
3.加强与设计、施工等部门的沟通协作，及时解决测量过程中出现的问题。
八、测量成果验收1.测量成果应按照设计要求进行验收，包括平面控制测量成果、地形测量成果和施工放样成果等。
2.验收过程中应重点关注测量数据的准确性和完整性，确保满足设计要求。
3.验收合格后，应及时将测量成果提交给相关部门，为后续施工提供依据。
测量技术交底
1放线仪器及其它工具：1.1J2级经纬仪一台，DZJ3激光垂准仪一台，DS3水准仪两台，5米塔尺4根，50m钢尺两把，盒尺，垂锤，墨斗，水平尺。
2测量放线：2.1 熟悉建筑平面图，结构施工图（节点大样图），了解《测量放样施工方案》。
掌握工程总体布置情况和规划内容要求。
2.2 依据规划要求建筑图纸设置控制点，控制点要满足精度要求及施工时操作方便。
2.3 轴线放样要先放控制线，再放主线，然后放各部位线，控制线传递采用激光垂准仪投测。
2.4 角度放样主要是建筑物四角，四角必须相互闭合，正倒镜各测一组读数，消除误差。
2.5 水平测量，各层高度测定要用4个控制点往上传递，互相要闭合；各层50线用水准仪测定，变换仪高两次测量并闭合，然后弹出墨线。
3质量要求：3.1 高程允许偏差，每层±3mm,总误差±10mm;轴线竖向投测允许误差：每层3mm,总误差20mm；轴线间距误差±2mm,总误差（80米内）±10mm；角度闭合误差6。
3.2 每次测量放样要作好记录，及时整理。
填写报验资料。
4仪器校验及管理：4.1 经纬仪、铅垂仪自检每三个月一次，水准仪每月自检一次，校正每年一次。
50米钢尺一年校正一次；盒尺、水平尺等都要经校正后才能施用。
4.2 所有仪器要专人负责保管，搬运应装箱，用后及时清理，不准人坐在仪器箱或塔尺上，不准用塔尺作撑杆超隙。
如有发现仪器及其它工具出现问题时应及时报告。
5要保护好测量标志，经常检查、核对，以免出现损坏和误差现象，确保控制点的准确性。
附：工程测量成果表：施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
测量技术交底
3.建筑物基础施工测量放线
1.基坑抄平：为了控制基坑开挖深度，当基坑快挖至退台和设计标高时，应用水准仪在坑壁上每隔3-4米测设一些小水平桩，作为基坑开挖深度的测量依据。
2.砌体皮数杆的设置：立皮数标杆时，可先在立杆处钉一木桩，用水准仪在木桩上抄一水平线，然后将皮数杆标高线对准木桩上的水平线，并用钉子将木桩和皮数杆钉牢在一起，作为控制砌筑标高的依据。
4.高层施工测量放线
1.轴线投测：施工过程中，为了保证建筑物轴线正确，可以用经纬仪根据轴线控制桩，采取外控法或内控法把轴线投测到各层楼板边缘或柱面上。
3.根据已有建筑物测设主轴线，根据拟建的建筑物与原有建筑物或道路中心线的位置关系，进行建筑物主轴线的测设。
4.根据建筑物方格网测设主轴线，施工现场有建筑物方格网时，可根据建筑物各角点的坐标，进行建筑物主轴线的测设。
2.建筑物定位放线
1.基础放线：根据建筑物主轴线控制点先将建筑物外墙轴线的交点用木桩定于地上，并在桩顶上钉上小钉作为标志（或用粗钢筋上划十字）再将所有房间轴线测出，然后检查建筑物轴线距离，其误差不得逾越轴线长度的1/2000最后根据轴线，用石灰在地面上撒出基槽开挖过线。
2.测量放线所使用的仪器，工具必需是经检验过的合格品，每次测量前应先检验校正，否则不得使用。

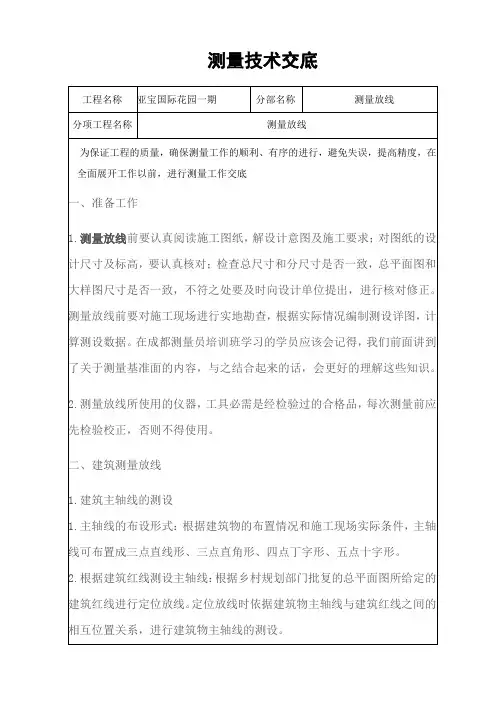

二、建筑测量放线
1.建筑主轴线的测设
1.主轴线的布设形式：根据建筑物的布置情况和施工现场实际条件，主轴线可布置成三点直线形、三点直角形、四点丁字形、五点十字形。
测量技术交流及技术交底
中天路桥
放样（一般为极坐标放样，即同时满足角度和距离要求， 角度方向满足要求以全站仪视线中心与棱镜杠脚尖处连线 为准，距离满足要求以照准棱镜内部为准）；复核（放样 完毕后利用全站仪测量放样点坐标与设计坐标对比，若误 差在规范之外应分析原因，重新放样，对放样不同桩基可 用钢卷尺量取放样点之间距离，与设计距离对比，若误差 在规范之外应分析原因，重新放样）。 3、记录和交底 施工测量完成后使用单项测量记录本。测量记录统一使用 水平仪簿和及全站仪簿。原始观测值和记录项目在现场记 录清楚，不得涂改，不得凭记忆补记、补绘。记录中不准 连环更改，不合格时应重测。手簿必须填列页次，注明观 测者、观测日期、起始时间、终止时间、气象条件、
中天路桥
测量工作是技术性基础工作之一，和大家讲个通俗的比方： 如果说整个项目运作就是一场足球比赛或者篮球比赛，我们 的工区长、各部门负责人比方是球员，项目经理是教练。如 果我们研究的对象是一个工区或者项目部其他职能部门，那 工区长或者部门负责人就是教练，施工员、技术员就是球员。 球赛要打出水平首先必须保证每个球员具备良好的个人能力， 然后在教练的带领下，通过有效的组织和临场调度才能赢得 整场比赛（在这里教练的重要性不是我们研究的重点，暂时 不说），大家想象下如果说我们项目部选派5个人去打NBA， 配备最好的教练，最好的体能教练，通过1年的磨合，能赢 几场比赛？结果大家可以自己想象。说明基础工作差了什么 事情都做不好，现在我们谈到的测量工作就是基础工作，希 望我们的测量工程师、测量员努力做优秀的球员、如果做到 像乔丹那样的，教练定方案的时候还要围绕你为中心。
中天路桥
出现了上述不合格项的测量仪器、工具，必须停止使用， 隔离存放，并做明显标记。只有排除不合格原因，再次检 定确认合格，并经项目技术部门主管验证签认后，方可使 用； 测量仪器使用时，应采取有效措施，达到其要求的环境条 件，条件不具备时，不得架立、使用仪器。仪器架立后司 仪人员应专心守护，不得擅自离开； 测量仪器转站，严禁将带支架的仪器横扛肩上；经纬仪、 光电测距仪和全站仪转站必须装箱搬运，行走困难地段所 有仪器必须装箱护行搬运；测量收工必须按说明书规定擦 拭仪器装箱；携带仪器乘车必须将仪器箱放在座位上，或 专人怀抱，不得无人监管任其受振；
测量技术交底
本表由施工填写交底与承受交底各存一份。
附：文明施工规范一、安全规则1、凡进入工地人员必须戴安全帽，严禁喝酒上班，或带其它非工地工作人员进入工地。
2、使用梯子不能缺挡，不可垫高使用，梯脚要有防滑措施，超过二米以上梯子要有监护人，严禁二人以上同在梯子上作业，人字梯中间要有绳子扣牢。
3、使用移动电动工具者必须穿绝缘鞋、戴绝缘手套，金属外壳必须接地保护或接零保护。
高空作业时要扎安全带、戴安全帽、脚手架外挂安全网封闭施工。
4、现场临时用电，电箱要保持完好无损，损伤的电气元器件必须及时更换。
5、照明动力要分开，并有二级保护，用电设备一机一闸，严禁乱接乱拖，一闸多机。
6、拆除的材料不得乱扔，作业下方派人监护。
7、现场临时电源线应采用橡皮电缆线，禁止使用塑料花线，禁止使用电线直接插入插座内。
8、设备的防护装置要完好，尤其是砂轮切割机，设备外壳要有完好的接地或接零保护。
9、施工设备要加强现场的维护保养，保持完好率，禁止带病运转和超负荷作业。
10、施工现场材料设备堆放整齐，不得存放在主要通道上。
11、施工现场动用电火焊，在作业区周围清除场的维护保养，保持完好率，禁止带病运转和超负荷作业。
12、服从工地的安全管理，遵守工地的安全管理的规章制度。
13、特殊工种需持证上岗。
二、现场文明1、现场材料设备施工机具在指定地点堆放整齐。
2、保持现场周边环境的卫生，进出材料后现场清理干净。
3、做好现场监护工作，在施工作业区谢绝与本工程无关人员入内。
4、工具间内零星材料堆放整齐。
5、施工现场做到文明施工，活完场地清，每天工作结束后作业面内亦要清理整理好。
6、做好现场成品，半成品的保护工作，自身的产品要保护好，其它工种的产品亦要保护好，只有互相保护好才能确保整个工程的完好质量。
7、服从和执行现场综合管理措施。

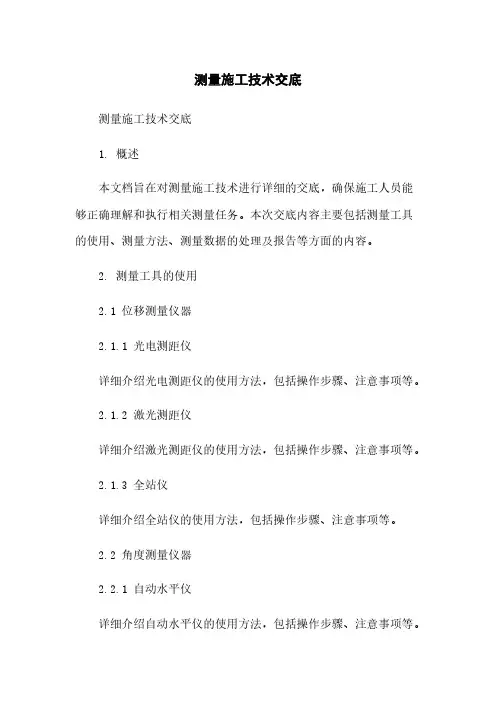

测量施工技术交底
测量施工技术交底测量施工技术交底1. 概述本文档旨在对测量施工技术进行详细的交底，确保施工人员能够正确理解和执行相关测量任务。
本次交底内容主要包括测量工具的使用、测量方法、测量数据的处理及报告等方面的内容。
2. 测量工具的使用2.1 位移测量仪器2.1.1 光电测距仪详细介绍光电测距仪的使用方法，包括操作步骤、注意事项等。
2.1.2 激光测距仪详细介绍激光测距仪的使用方法，包括操作步骤、注意事项等。
2.1.3 全站仪详细介绍全站仪的使用方法，包括操作步骤、注意事项等。
2.2 角度测量仪器2.2.1 自动水平仪详细介绍自动水平仪的使用方法，包括操作步骤、注意事项等。
2.2.2 垂直度仪详细介绍垂直度仪的使用方法，包括操作步骤、注意事项等。
2.2.3 过程制图仪详细介绍过程制图仪的使用方法，包括操作步骤、注意事项等。
3. 测量方法3.1 地面测量方法3.1.1 水平测量详细介绍水平测量的步骤和方法，包括测量点的选择、仪器的使用等。
3.1.2 垂直测量详细介绍垂直测量的步骤和方法，包括测量点的选择、仪器的使用等。
3.2 建筑物测量方法3.2.1 建筑物面积测量详细介绍建筑物面积测量的步骤和方法，包括测量点的选择、仪器的使用等。
3.2.2 建筑物高度测量详细介绍建筑物高度测量的步骤和方法，包括测量点的选择、仪器的使用等。
4. 测量数据的处理与报告4.1 数据处理详细介绍测量数据的处理方法，包括数据录入、计算、校正等。
4.2 报告编制详细介绍测量报告的编制要求，包括报告的结构、格式、内容等。
5. 附件本文档所涉及的附件如下：- 附件A：测量仪器操作手册- 附件B：测量数据处理软件安装包6. 法律名词及注释本文档所涉及的法律名词及注释如下：- 法律名词A：对应的注释内容- 法律名词B：对应的注释内容。
002技术(安全)交底记录工程测量
3、施工放线人员穿戴整齐。
七、环保技术
1、在使用漆料涂刷定位桩或水准点时，用剩的废料仍到固定地点存放。
2、使用的废塑料制品有固定地点存放。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
鲁JJ-013-□□□
工程名称
*************
施工单位
*************
分项工程名称
工程测量与放线
交底
日期
2020年1月日
交底内容：
1、测量仪器各种限差应符合同级别仪器限差要求，并检定合格。
2、标高抄测时，采取独立施测两次法，所有抄测应以水准点为后视。3、垂直度观测时若采取吊垂球时应在无风的情况下，如有风时可将锤球置入水桶内。
4、钢尺量距时，对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲及倾斜改正。5、细部测量放线应坚持由整体到局部的原则，用于细部测量的控制点或线必须经过检验，有方格网的必须校正对角线，方向控制尺量时应使用距离长的点，所有结构控制线必须清楚正确。
四、成品保护
1、布设的控制轴线引桩(坐标点)距基坑边不少于2m，轴线桩点(坐标点)要求可通视，测设完毕之后将桩位用砼堆砌固定，并设专人保护，定期巡视，使用前必须进行校核。
二、施工方法
2.1定位
根据建设单位提供的数据，在轴线上设置控制桩和引桩。然后测设出其他轴线。并设置控制桩和引桩。轴线测设完成后经施工单位校核无误后报监理和建设单位验收合格后方可进行基础土方施工。
根据定位轴线、基础宽度和方坡，用石灰粉撒出土方开挖的边线
2.2高程
高程控制根据建设单位提供的高程控制点，利用高差法引测至建筑物附近的已建住宅楼的墙面上作为建筑物高程控制点，每个建筑物不得少于三个高程控制点，并应对高程控制点做妥善保护。
隧道施工测量---技术交底(二级)
1。洞内导线应根据洞口投点向洞内作引伸测量，其测量精度应符合要求。
2。利用已知导线点设站，确定仪器的三维坐标及设置方位角，然后启动断面测量程序，设置好相关参数后，仪器在软件驱动下照准布于隧道轴线法线的竖直平面旋转一周,同时按设置间隔距离测取仪器到各测点的距离及角度，并进行存储，即完成一个断面的外业测量工作。
3。 隧道平面控制测量的精度、隧道内两相向施工中线在贯通面上的极限误差、由洞外和洞口内控制测量误差引起在贯通面产生的贯通误差影响值、洞内导线测角、量距的精度以及两洞口水准点间往返测高差不符值均应符合隧道规程的规定。
(1）隧道内衬砌测量的原则
1）立模前，应利用隧道内控制点检查永久中线点或临时中线点位置及高程。检测与原测成果较差不应大于5mm。
严格执行交底内容认真检查技术交底执行情况，发现问题及时解决。
检查人发现问题按照规定给予50～100元罚款处理。
监督人除日常检查外还要坚持月度检查并根据检查结果进行奖罚。
隧道中线和高程的测量控制
隧道中线和高程的测量控制
隧道中线和高程的测量控制
1.洞内导线等级根据隧道长度确定，按相应等级的技术要求和观测法进行观测。隧道内控制导线从隧道外联系边引入,隧道内外平面控制以边连接.按隧道长度确定隧道内导线长度,测量精度应符合相关规定。隧道内施工中线测设应符合以下原则：①隧道内采用导线测设中线点，一次测设不应少于3个，并相互检核；②采用独立中线测设中线点，直线上应采用正倒镜法延伸直线；曲线上采用坐标法测设;③衬砌用的临时中线点宜每10m加密一点。直线上应正倒镜压点或延伸；曲线上采用极坐标法测设；④采用上下半断面施工时，上半断面每延伸90-120m时应与下半断面的中线点联测，检查校正上半断面中线；⑤隧道内中线点应埋设混凝土桩，严禁包埋木板、铁板和在混凝土上钻眼.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底卡工程名称：编号：JSJD-0工程部位交底日期施工单位中国建筑第五工程局分项工程名称交底提要工程交底人崔岩交底内容：一、准备工作1.根据工作量和工作难度，测量主管负责安排测量设备管理，现场施工测量放线安全管理，测量放线的工作质量，工作进度，技术方案编制与实施。
测量放线工负责具体现场测量放线操作。
2.完善测量放线方案，施测前应仔细核对图纸，了解设计意图及施工要求，对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。
对施工测量放线人员进行技术交底，绘制测控布置图。
3. 根据工程需要，配置测量仪器，所有进入现场的测量器具须在计量检定周期有效期内；工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。
本工程拟配置测量仪器情况详见下表：测量器具配置表用途仪器名称型号数量使用人备注施工测量激光经纬仪DJ2 4台测量员验线员合格水准仪DS3 7台合格激光铅直仪DZJ6 4台合格50m钢尺/ 4把合格5m盒尺/ 40把合格激光扫平仪SJ2 7台合格全站仪索加210 1台合格4.测量人员必须持有效证件上岗操作。
二、施工流程1．施工流程表：对桩点进行复测确定建筑物位置确定建筑物位置各楼层放线监理单位现场复测验收监理单位逐层验线确定控制线桩位测量竣工报告基础放线监理单位验收2．为保证整个建筑物定位的正确，首先对甲方提供的桩点进行校核。
建立平面控制线根据建筑物及场地特点，测设“井”字型方格进行楼大角控制及轴线控制，控制桩点按规范做法妥善保护，桩用铁预埋件做成，桩点处打Ф1.5 孔嵌入铜电线芯，桩位应进行编号并有防雨措施。
对钉桩进行复测，确定建筑物位置。
监理单位现场复测验收确定控制线桩位，基础放线各楼层放线确定建筑物位置。
监理单位逐层验线，测量竣工报告监理单位验收。
三、控制点建立A.平面控制网建立1、平面控制网布设原则（1）、平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。
（2）、平面控制网的坐标系统与工程设计所采用的坐标系统相一致。
（3）、布设平面控制网根据设计总平面图、现场施工平面布置图布设。
（4）、选点应在通视条件良好、安全、易保护的地方。
2、建筑平面控制网的布置由于本工程占地面积广，单体多，因此，平面控制网布设较复杂。
根据甲方提供的一级控制点，以每个单体为单位单独设置平面控制网。
进场后根据测绘院现场给定的控制点建立场区总控制网。
分控制网以总控制网为基准，对建筑物各轴线进行加密，并依据总控制网对建筑物各轴线进行复核。
在控制线布设时每个施工区采用十字控制线。
具体做法是，测量前在基坑边缘选择稳固、通视良好且易于保存点做好控制点，控制点选择时依据图纸保证每一施工区东西、南北方向受控。
第二步用全站仪测量二级控制点的X、Y坐标，用CAD计算出二级控制点与轴线的位置关系。
二级控制点测设好后，用经纬仪把控制线投测到垫层上，用全站仪复核其角度和距离是否满足精度要求，复核无误后建立场区分控制网。
地库基础施工时，在基坑南面、东面和北面各布置两个二级控制点，形成纵横垂直控制网，控制地下室结构的施工，当施工至±0.000时，将控制点引至主楼板面，形成三级控制点，形成施工的平面控制网。
控制建筑物高程的控制点与轴线控制点相同。
B 、高程控制网的建立 1、高程控制网的布设原则（1）、为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度的首要条件。
水准点的选点和埋设严格按测量规范，点位尽量选在离建筑物不宜小于25米。
（2）、选点应在通视条件良好、安全、易保护的地方。
2、高程控制桩引测的等级及技术要求（1）、高程控制网的精度，不低于四等水准的精度。
（2）、桩为混现浇混凝土标志方式埋设，并妥善加以保护。
（3）、引测的水准控制点，需经复测合格后方可使用。
（4）、高程控制网技术要求。
高程控制网的等级拟布设二等水准，水准测量技术要求如下表：C 、控制点的埋设与保护 控制桩的布置埋设：控制桩除能进行轴线、柱、墙位置的定位外，还要能作为施工时的沉降观测和竣工后的沉降观测的控制桩，因此应注意在室外地坪施工时不被破坏。
根据实际的施工现场和总平面图，选择在通视条件好、稳定并容易保护的位置，下部用4根3米长的φ100cm 木桩打入地下，木桩桩心间距为300mm 。
桩顶是500×500mm ×300mm 承台，在承台上表面设置Φ16@100的双向钢筋网，用C10混凝土浇筑形成控制桩的基础。
(见平面控制桩基础制作埋设示意图)等级测段高差中数（mm ） 测段距离中数（mm ） 往（返）测距总和（M ） 往（返）测高差总和（mm ）附合线路闭合差（mm ） 二等0.10.1100.14L等级 水准仪型号 前后长度（M ） 前后视距差（M ）前后视距累积误差（M ） 视线离地面最低高度（M ）基辅分划读书差（mm ） 基辅分划所测高差之差（mm ）二等DS3≤30≤1≤30.30.30.5然后在平台面上置设100×100×100mm的砼柱，内埋设有标志点的桩位标志，并打磨呈半球型的刻有“十”字的钢筋作为坐标和高程控制测量标志。
桩位必须砌砖浇砼保护，用钢管从控制点的四周打入土中，上部用钢管连接形成高600mm 的方形护栏，钢管刷成红白相间的油漆（红色和白色的宽度各为300mm），并做好标识。
控制桩的复核：我部将严格按照工程测量规范对一级控制点进行复核，按照每月1～2次进行所有控制点的导线闭合测量，闭合差应≤10√n秒（n为测站数）。
控制点的保护示意图四、建筑放线1、±0.000以下放线定位原则：根据甲方委托测绘院提供角桩点，向外做出角桩引桩，定出场区平面控制网，再由平面控制网定出建筑物的主要轴线控制桩。
定位方法：用经纬仪根据盘左盘右取中的原则，及钢尺量距的方法（量距误差小于1/10000；测角误差小于±20″）定出角桩引桩，具体方法是将经纬仪或全站仪架设在基坑边缘的轴线二级控制点位上，经对中、整平后，后视同一方向二级控制点，将所需的轴线投测到施工的平面层上。
在同一层上各施工区段投测的纵、横轴线各不得少于二条，以此作角度、距离的校核。
经校核无误后，方可在该平面上放出。
其它相应的轴线及细部线。
在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。
每一层平面或每一施工区段测量放线完成后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时进行下道工序。
地下室楼层轴线放样示意图2、主体结构平面测量1）控制点布设±0.000以上进入标准层后，平面控制网只需竖向传递，即各基准层平面控制网与首层相同。
利用图纸给定的X、Y坐标计算出平面控制点的X、Y坐标，利用全站仪进行控制点的放样。
主体三级控制网点楼层放线孔楼层激光点位接收示意图2）、垂准引测方法利用计算机通过对激光接收靶上测得的受结构自振、风振产生摆动振幅的激光接收点进行自动处理的方法解决结构自振、风振对垂直度测量精度的影响；通过在清晨同一时间进行垂直度测量时间的控制解决日照对垂直度测量精度的影响；通过固定的测量施工人员控制测量精度的人为误差。
采用激光测量法，仪器采用激光垂直仪。
主体三级控制点由±0.000楼板用激光准直仪通过测量预留孔引测至操作层，然后利用经纬仪投测十字控制轴线，测量预留孔为200×200mm。
3）、楼层控制点复核投测到楼层上的测点，另用仪器检查：其方法是在同一测站上，架设全站仪测量其点天顶角来检查，求得点位ΔX（ΔY）和偏差值，偏差值小于2mm不予改正。
测量技术指标及限差规定项目允许偏差测回数1测回测角中误差±8"四边形直角误差90°±10"量距误差1：20000十字轴线端点误差±2mm四边形角点误差±3mm3、高程测量1）、高程控制点以业主提供的BM水准点作为建筑物高程控制点。
高程控制网等级为二等。
2）、楼层标高设置a、地下结构以二等水准测量精度进行，以BM水准点引测至地下室基坑边坡上，每个施工区各1个基准标高，塔吊安装完成后引测至塔吊标准节上，作为地下室标高引测依据。
每层结构施工完成后将楼层结构+1m线引测至核心筒各个电梯井门洞墙侧壁处，标红三角标志。
b、主体结构通过BM水准点测量出首层结构三级控制网点的标高，通过全站仪竖向测距法将高程向上传递，于主体外架上设置临时楼层结构+1m线，标红三角标志，以便进行楼层标高测量。
待本层结构施工完成后将楼层结构+1m线引测至核心筒各个电梯井门洞墙侧壁处，标红三角标志。
3）竖向高程控制测量方法常规的钢尺垂直吊线量距法容易形成累计误差，利用全站仪竖向测距法可以消除这一误差，其测量方法如下：在首层结构三级控制网点上，架设全站仪，通过BM水准点，测出仪器高、三级控制网点标高，将棱镜设置于楼层放线孔处，然后用全站仪测量至接收点棱镜（镜面向下）垂距，并在棱镜底面上立水准尺，用水准仪进行标高引测。
竖向高程测量图所求标高点计算公式：H 2＝H1＋a＋S＋c＋b1-b2H1——已知点标高；a——已知点与仪器水平时中心高差；S——仪器至棱镜垂距；c——棱镜中心至底面间距（常数18mm）；b1——棱镜底面上水准尺读数；b2——凑整数。
4、沉降观测1）、沉降观测点布置依据规范要求的沉降观测点布置，在建筑角点、中点及沿周边每30米左右布置沉降观测点。
在工程中标后，劳务队伍进场施工后在建筑出地面±0.000时，在高于室外地坪的300㎜，在主楼的角点、中点、周边再布置建筑物上的沉降观测点。
2）、沉降观测点观测由于在施工场区布置了二级水准测量控制桩，并按二级水准测量观测的方法进行用附合导线施测，在建筑物沉降观测点观测前，再次对这些控制桩点进行复测，确定这些点没有沉降和变化，就进行沉降观测。
根据沉降观测点数量分组观测。
每组约10～12个沉降观测点和两个沉降观测控制点进行附合线路测量，每个线路上的一个控制点和一个沉降观测点进行联测。
然后进行各自的平差和整体联测平差，其平差后的观测成果为正式测量成果，并与前次观测成果进行比较，确定沉降量。
3）、沉降观测方法沉降观测在施工期限中，建筑物每施工完一层时进行一次观测，而且每个控制桩和沉降观测点的观测顺序也相同。
主体结构封顶后每隔2个月观测一次，直至竣工。
5、楼梯测量放线楼梯的平立及踏步尺寸见楼梯详图。
楼梯放线时要先复核楼梯间尺寸，然后依据+50cm线确定中间平台上、下标高和平台长度，梁两侧混图墙上弹出墨线，依上下平台标高及踏步高宽弹出各个踏步。
