电磁感应测试题(含答案)
电磁感应专项训练(含答案)
电磁感应训练题一、选择题（本题共52分。
在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确，全部选对得4分，选对但不全的得2分，有选错或不选的得0分） 1．电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。
下列用电器中，没有利用电磁感应原理的是A ．动圈式话筒B ．日光灯镇流器C ．磁带录音机D ．白炽灯泡 2．关于电磁感应,下列说法正确的是A ．穿过线圈的磁通量越大，感应电动势越大B ．穿过线圈的磁通量为零,感应电动势一定为零C ．穿过线圈的磁通量变化越大，感应电动势越大D ．穿过线圈的磁通量变化越快，感应电动势越大3．如图所示，等腰直角三角形OPQ 区域内存在匀强磁场，另有一等腰直角三角形导线框ABC 以恒定的速度沿垂直于磁场方向穿过磁场,穿越过程中速度方向始终与AB 边垂直，且保持AC 平行于OQ .关于线框中的感应电流，以下说法正确的是 A ．开始进入磁场时感应电流最小 B ．开始穿出磁场时感应电流最大C ．开始进入磁场时感应电流沿顺时针方向D ．开始穿出磁场时感应电流沿顺时针方向 4．如图,闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。
当磁铁向下运动时（但未插入线圈内部），则A ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥5．在一个较长的铁钉上，用漆包线绕上两个线圈A 、B ，将线圈B 的两端接在一起，并把CD 段直漆包线南北方向放置在静止的小磁针的上方，如图所示.下列判断正确的是A ．开关闭合时，小磁针不发生转动B ．开关闭合时，小磁针的N 及垂直纸面向里转动C ．开关断开时，小磁针的N 及垂直纸面向里转动 D ．开关断开时，小磁针的N 及垂直纸面向外转动 6．如图所示，在蹄形磁铁的两极间有一可以自由转动的铜盘（不计各种摩擦），现让铜盘转动。
(完整版)电磁感应综合练习题(基本题型,含答案)
电磁感应综合练习题（基本题型）一、选择题： 1．下面说法正确的是（ ）A ．自感电动势总是阻碍电路中原来电流增加B ．自感电动势总是阻碍电路中原来电流变化C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大【答案】B2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所 在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑 动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是 （ ） A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLvB ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv【答案】AC3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。
如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置 时的加速度关系为 （ ） A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 2 = a 3 = a 4C ．a 1 = a 2＞a 3＞a 4D ．a 4 = a 2＞a 3＞a 1【答案】C4．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S 接通一瞬间，两铜环的运动情况是（ ） A ．同时向两侧推开 B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断 【答案】 A图9-2图9-3图9-4图9-15．如图9-4所示，在U形金属架上串入一电容器，金属棒ab在金属架上无摩擦地以速度v向右运动一段距离后突然断开开关，并使ab停在金属架上，停止后，ab不再受外力作用。
高中物理电磁感应测试题及参考答案
高中物理电磁感应测试题及参考答案一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有：（）A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（）A、阻碍引起感应电流的磁通量；B、与引起感应电流的磁场反向；C、阻碍引起感应电流的磁通量的变化；D、与引起感应电流的磁场方向相同。
3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（）A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是（）A． B． C． D．5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：（）A、向右加速运动；B、向右减速运动；C、向右匀速运动；D、向左减速运动。
高中物理电磁感应练习题及答案
高中物理电磁感应练习题及答案一、选择题1、在电磁感应现象中，下列说法正确的是：A.感应电流的磁场总是阻碍原磁通量的变化B.感应电流的磁场方向总是与原磁场的方向相反C.感应电流的磁场方向总是与原磁场的方向相同D.感应电流的磁场方向与原磁场方向无关答案：A.感应电流的磁场总是阻碍原磁通量的变化。
2、一导体在匀强磁场中匀速切割磁感线运动，产生感应电流。
下列哪个选项中的物理量与感应电流大小无关？A.磁感应强度B.导体切割磁感线的速度C.导体切割磁感线的长度D.导体切割磁感线的角度答案：D.导体切割磁感线的角度。
二、填空题3、在电磁感应现象中，当磁通量增大时，感应电流的磁场方向与原磁场方向_ _ _ _ ；当磁通量减小时，感应电流的磁场方向与原磁场方向 _ _ _ _。
答案：相反；相同。
31、一根导体在匀强磁场中以速度v运动，切割磁感线，产生感应电动势。
如果只增大速度v，其他条件不变，则产生的感应电动势将_ _ _ _ ；如果保持速度v不变，只减小磁感应强度B，其他条件不变，则产生的感应电动势将 _ _ _ _。
答案：增大；减小。
三、解答题5、在电磁感应现象中，有一闭合电路，置于匀强磁场中，接上电源后有电流通过，现将回路断开，换用另一电源重新接上，欲使产生的感应电动势增大一倍，应采取的措施是（）A.将回路绕原路转过90°B.使回路长度变为原来的2倍C.使原电源的电动势增大一倍D.使原电源的电动势和回路长度都增大一倍。
答案：A.将回路绕原路转过90°。
法拉第电磁感应定律是电磁学中的重要规律之一，它描述了变化的磁场产生电场，或者变化的电场产生磁场的现象。
这个定律是法拉第在1831年发现的，它为我们打开了一个全新的领域——电磁学，也为我们的科技发展提供了强大的理论支持。
在高中物理中，法拉第电磁感应定律主要通过实验和理论推导来展示，让学生们能够更直观地理解这个重要的规律。
高中的学生们已经对电场和磁场的基本概念有了一定的了解，他们已经掌握了电场线和磁场线的概念，以及安培定则等基本知识。
电磁感应典型题目(含答案)

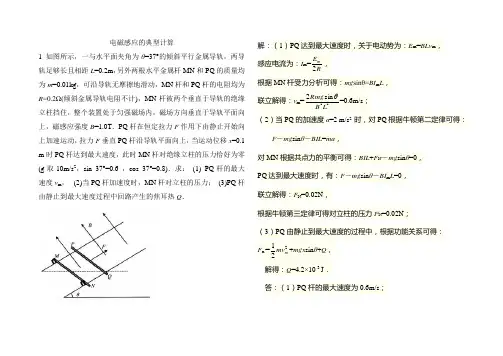

电磁感应的典型计算1 如图所示，一与水平面夹角为θ=37°的倾斜平行金属导轨，两导轨足够长且相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=0.01kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω(倾斜金属导轨电阻不计)，MN杆被两个垂直于导轨的绝缘立柱挡住，整个装置处于匀强磁场内，磁场方向垂直于导轨平面向上，磁感应强度B=1.0T．PQ杆在恒定拉力F作用下由静止开始向上加速运动，拉力F垂直PQ杆沿导轨平面向上，当运动位移x=0.1 m时PQ杆达到最大速度，此时MN杆对绝缘立柱的压力恰好为零(g取10m/s2，sin 37°=0.6 ，cos 37°=0.8)．求：(1) PQ杆的最大速度v m， (2)当PQ杆加速度时，MN杆对立柱的压力；(3)PQ杆由静止到最大速度过程中回路产生的焦耳热Q．解：（1）PQ达到最大速度时，关于电动势为：E m=BLv m，感应电流为：I m=REm2，根据MN杆受力分析可得：mg sinθ=BI m L，联立解得：v m=22sin2LBRmg=0.6m/s；（2）当PQ的加速度a=2 m/s2 时，对PQ根据牛顿第二定律可得：F－mg sinθ－BIL=ma，对MN根据共点力的平衡可得：BIL+F N－mg sinθ=0，PQ达到最大速度时，有：F－mg sinθ－BI m L=0，联立解得：F N=0.02N，根据牛顿第三定律可得对立柱的压力F N=0.02N；（3）PQ由静止到最大速度的过程中，根据功能关系可得：F x =221mmv+mgx sinθ+Q，解得：Q=4.2×10-3 J．答：（1）PQ杆的最大速度为0.6m/s；（2）当PQ杆加速度a=2m/s2时，MN杆对立柱的压力为0.02N （3）PQ杆由静止到最大速度回路产生的焦耳热为4.2×10-3 J．2 如图所示，平行金属导轨与水平面间夹角均为θ=37°，导轨间距为lm，电阻不计，导轨足够长．两根金属棒 ab 和a′b′的质量都是0.2kg，电阻都是1Ω，与导轨垂直放置且接触良好，金属棒a′b′和导轨之间的动摩擦因数为0.5，设金属棒a′b′受到的最大静摩擦力等于滑动摩擦力．金属棒ab和导轨无摩擦，导轨平面PMKO处存在着垂直轨道平面向上的匀强磁场，导轨平面PMNQ处存在着沿轨道平面向上的匀强磁场，磁感应强度B的大小相同．用外力让a′b′固定不动，将金属棒ab由静止释放，当ab下滑速度达到稳定时，整个回路消耗的电功率为18W．求：（1）ab 棒达到的最大速度；（2）ab棒下落了 30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足什么条件？（ g=10m/s2，sin37°=0.6，cos37°=0.8 ）解：（1）ab 棒达到最大速度时做匀速运动，其重力功率等于整个回路消耗的电功率，则有：mg sinθ•v m=P电，则得：ab棒的最大速度为：v m==m/s=15m/s；由P电==，得：B==T=0.4T（2）根据能量守恒得：mgh=Q+则得：Q=mgh-=0.2×10×30J-×0.2×152 =37.5 J（3）将a′b′固定解除，为确保a′b′始终保持静止，则对于a′b′垂直于斜面方向有：N=mg cos37°+BIL，平行于斜面方向有：mg sin37°≤f m=μN解得：I ≥2A对于ab棒：E=I•2R，E=BLv，则得：v=≥m/s=10m/s故ab的速度应满足的条件是：10m/s≤v≤15m/s答：（1）ab 棒达到的最大速度是15m/s；（2）ab棒下落了30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q是37.5J；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足的条件是10m/s≤v≤15m/s3 如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角为θ，导轨间距为L，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度为B，方向垂直斜面向上．将甲乙两电阻阻值相同、质量均为m的相同金属杆如图放置在导轨上，甲金属杆处在磁场的上边界，甲乙相距L．静止释放两金属杆的同时，在甲金属杆上施加一个沿着导轨向下的外力F，使甲金属杆在运动过程中始终做沿导轨向下的匀加速直线运动，加速度大小g sinθ，乙金属杆刚进入磁场时，发现乙金属杆作匀速运动．（1）求乙刚进入磁场时的速度（2）甲乙的电阻R为多少；（3）乙刚释放时t=0，写出从开始释放到乙金属杆离开磁场，外力F随时间t的变化关系；（4 ）若从开始释放到乙金属杆离开磁场，乙金属杆中共产生热量Q，试求此过程中外力F对甲做的功．解：⑴在乙尚未进入磁场中的过程中，甲、乙的加速度相同，设乙刚进入磁场时的速度v乙刚进入磁场时，对乙由根据平衡条件得(2)设乙从释放到刚进入磁场过程中做匀加速直线运动所需要的时间为设乙从进入磁场过程至刚离开磁场的过程中做匀速直线运动所需要的时间为设乙离开磁场时，甲的速度设甲从开始释放至乙离开磁场的过程中的位移为x根据能量转化和守恒定律得：4 如图所示，倾斜角θ=30°的光滑倾斜导体轨道（足够长）与光滑水平导体轨道连接。
初中电磁感应专题练习(含详细答案)
初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。
三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。
2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。
3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。
4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。
电磁感应习题及答案
电磁感应习题及答案【篇一：电磁感应测试题及答案】一、选择题(1-7题只有一个选项正确，8-12有多个选项正确)1．如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。
下列说法正确的是()a．当磁感应强度增加时，线框中可能无感应电流 b．当磁感应强度增加时，线框中的感应电流一定增大 c．当磁感应强度减小时，线框中的感应电流一定增大 d．当磁感应强度减小时，线框中的感应电流可能不变2．如图所示为高频电磁炉的工作示意图，它是采用电磁感应原理产生涡流加热的，它利用变化的电流通过线圈产生变化的磁场，当变化的磁场通过含铁质锅的底部时，即会产生无数小涡流，使锅体本身自行高速升温，然后再加热锅内食物。
电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康无危害。
关于电磁炉，以下说法中正确的是( )a．电磁炉是利用变化的磁场在食物中产生涡流对食物加热的b．电磁炉是利用变化的磁场产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的c．电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的d．电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热的 3．如图所示，两块水平放置的金属板间距离为d，用导线与一个n 匝线圈连接，线圈置于方向竖直向上的磁场b中。
两板间有一个质量为m，电荷量为+q的油滴恰好处于平衡状态，则线圈中的磁场b 的变化情况和磁通量变化率分别是 ( )a．正在增强；???dmg?tqb．正在减弱；???dmg?tnq?tnqc．正在减弱；???t?dmg qd．正在增强；???dmga．2brvb．2brv2c．2brv d．32brv445．如图甲所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的磁场，螺线管下方水平桌面上有一导体环，导线abcd所围区域内磁场的磁感应强度按图乙中的哪一图线所示的方式随时间变化时，导体环将受到向上的磁场作用力 ( )6．用相同导线绕制的边长为l或2l的四个闭合导体线框，以相同的速度进入右侧匀强磁场，如图所示，在每个线框进入磁场的过程中，m、n两点间的电压分别为ua、ub、uc和ud。
电磁感应习题(有答案)
大学物理6丫头5《大学物理AI 》作业 No.11 电磁感应班级 ________________ 学号 ______________ 姓名 ____________ 成绩 ___________一、选择题：（注意：题目中可能有一个或几个正确答案） 1．一块铜板放在磁感应强度正在增大的磁场中时，铜板中出现涡流（感应电流），则涡流将： (A)加速铜板中磁场的增加 (B)减缓铜板中磁场的增加(C)对磁场不起作用 (D)使铜板中磁场反向[ B ] 解：根据愣次定律，感应电流的磁场总是力图阻碍原磁场的变化。
故选B2．一无限长直导体薄板宽度为l ，板面与Z 轴垂直，板的长度方向沿Y 轴，板的两侧与一个伏特计相接，如图。
整个系统放在磁感应强度为B的均匀磁场中，B的方向沿Z 轴正方向，如果伏特计与导体平板均以速度v向Y 轴正方向移动，则伏特计指示的电压值为(A) 0 (B)vBl 21(C) vBl (D) vBl 2[ A ]解：在伏特计与导体平板运动过程中，dc ab εε=，整个回路0=∑ε，0=i ，所以伏特计指示0=V 。
故选A3．两根无限长平行直导线载有大小相等方向相反的电流I ，I 以tId d 的变化率增长，一矩形线圈位于导线平面内（如图），则： (A)线圈中无感应电流。
(B)线圈中感应电流为顺时针方向。
(C)线圈中感应电流为逆时针方向。
(D)线圈中感应电流方向不确定。
[ B ]解：0d d >t I ，在回路产生的垂直于纸面向外的磁场⊗增强，根据愣次定律，回路中产生的电流为顺时针，用以反抗原来磁通量的变化。
故选B4．在一通有电流I 的无限长直导线所在平面内，有一半经为r ，电阻为R 的导线环，环中心距直导线为a ，如图所示，且r a >>。
当aIroabcVdYBZlI直导线的电流被切断后，沿着导线环流过的电量约为：(A))11(220ra a R Ir +-πμ(B)a ra R Ir +ln20πμ (C)aRIr 220μ (D)rRIa 220μ[ C ]解：直导线切断电流的过程中，在导线环中有感应电动势大小：td d Φ=ε 感应电流为：tR Ri d d 1Φ==ε则沿导线环流过的电量为 ∆Φ=⋅Φ==⎰⎰Rt t R t i q 1d d d 1daRIr R r a I R S B 212120200μππμ=⋅⋅=⋅∆≈故选C5．如图所示，直角三角形金属框架abc 放在均匀磁场中，磁场B平行于ab 边，bc 的边长为l 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应测试题（含答案）1.如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。
下列说法①当磁感应强度增加时，线框中的感应电流可能减小②当磁感应强度增加时，线框中的感应电流一定增大③当磁感应强度减小时，线框中的感应电流一定增大④当磁感应强度减小时，线框中的感应电流可能不变其中正确的是（D）A.只有②④正确B.只有①③正确C.只有②③正确D.只有①④正确2.一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则（D）A.E=B1vb，且A点电势低于B点电势B.E=B1vb，且A点电势高于B点电势C.E=B2vb，且A点电势低于B点电势D.E=B2vb，且A点电势高于B点电势3.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。
当磁铁向下运动时（但未插入线圈内部）（B）A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥3.如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示.在0-T/2时间内，直导线中电流向上，则在T/2-T时间内，线框中感应电流的方向与所受安培力情况是（C）A.感应电流方向为顺时针，线框受安培力的合力方向向左B.感应电流方向为逆时针，线框受安培力的合力方向向右C.感应电流方向为顺时针，线框受安培力的合力方向向右D.感应电流方向为逆时针，线框受安培力的合力方向向左4.图中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里.abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l.t=0时刻，bc边与磁场区域边界重合（如图）.现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域.取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（B）5.如图所示电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈，当S闭合与断开时，A、B的亮度情况是（AC）A.S闭合时，A立即亮，然后逐渐熄灭B.S闭合时，B立即亮，然后逐渐熄灭C.S闭合足够长时间后，B发光，而A不发光D.S闭合足够长时间后，B立即熄灭发光，而A逐渐熄灭ii-i甲A B C D6.铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置.能产生匀强磁场的磁铁，被安装在火车首节车厢下面，如图(甲)所示(俯视图).当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收.当火车通过线圈时，若控制中心接收到的线圈两端的电压信号为图(乙)所示，则说明火车在做（B）A.匀速直线运动B.匀加速直线运动C.匀减速直线运动D.加速度逐渐增大的变加速直线运动7.图甲中的a是一个边长为为L的正方向导线框，其电阻为R.线框以恒定速度v沿x轴运动，并穿过图中所示的匀强磁场区域b.如果以x轴的正方向作为力的正方向.线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F随时间变化的图线应为图乙中的哪个图？（B8.如图所示，将一个正方形导线框ABCD置于一个范围足够大的匀强磁场中，磁场方向与其平面垂直．现在AB、CD的中点处连接一个电容器，其上、下极板分别为a、b，让匀强磁场以某一速度水平向右匀速移动，则（ABC）A.ABCD回路中没有感应电流B.A与D、B与C间有电势差C.电容器a、b两极板分别带上负电和正电D.电容器a、b两极板分别带上正电和负电9.如图一所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属杆ab与金属框架接触良好.在两根导轨的端点d、e之间连接一电阻，其他部分电阻忽略不计.现用一水平向右的外力F 作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆ab始终垂直于框架.图二为一段时间内金属杆受到的安培力f随时间t的变化关系，则图三中可以表示外力F 随时间t变化关系的图象是（B）图乙DAb BCbd左右图一11.2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列车的模型车，该车的车速已达到500km /h ，可载5人.如图所示就是 磁悬浮的原理，图中A 是圆柱形磁铁，B 是用高温超导材料制成的超导圆环.将超导圆环B 水平放在磁铁A 上，它就能在磁力的作用下 悬浮在磁铁A 的上方空中，下列说法中正确的是（B ）A .在B 上放入磁铁的过程中，B 中将产生感应电流.B .在B 上放入磁铁的过程中，B 中将产生感应电流.当稳定后，感应电流仍存在C .如A 的N 极朝上，B 中感应电流的方向如图所示D .如A 的N 极朝上，B 中感应电流的方向与图中所示的方向有时相同有时相反12.如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路.导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计.在导轨平面内两导轨间有一竖直向下的匀强磁场.开始时，导体棒处于静止状态.剪断细线后，导体棒在运动过程中（AD ）A .回路中有感应电动势B .两根导体棒所受安培力的方向相同C .两根导体棒和弹簧构成的系统动量守恒，机械能守恒 D .两根导体棒和弹簧构成的系统动量守恒，机械能不守恒 13.如图所示，A 是长直密绕通电螺线管.小线圈B 与电流表连接，并沿A 的轴线Ox 从O 点自左向右匀速穿过螺线管A .能正确反映通过电流表中电流I 随x 变化规律的是（C ）14.如图所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度v 匀速穿过宽均为a 的两个匀强磁场.这两个磁场的磁感应强度大小均为B 方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。
若从图示位置开始，线框中产生的感应电流I 与沿运动方向的位移x 之间的函数图象，下面四个图中正确的是（B ）A ．B ．C ．D ．15.如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m ，导轨平面与水平面成θ=37º角，下端连接阻值为R 的电阻.匀强磁场方向与导轨平面垂直.质量为0.2kg，电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25.⑪求金属棒沿导轨由静止开始下滑时的加速度大小；⑫当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W ，求该速度的大小；⑬在上问中，若R =2Ω，金属棒中的电流方向由a 到b ，求磁感应强度的大小和方向. （g =10m/s 2，sin37º=0.6，cos37º=0.8）答案：⑪4m/s 2 ⑫10m/s ⑬0.4T ，垂直于导轨平面向上.Aa cb dx16.图中MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.40m ，电阻不计.导轨所在平面与磁感应强度B 为0.50T 的匀强磁场垂直.质量m 为6.0×10-3kg 、电阻为1.0Ω的金属杆ab 始终垂直于导轨，并与其保持光滑接触.导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R 1.当杆ab 达到稳定状态时以速率v 匀速下滑，整个电路消耗的电功率P 为0.27W ，重力加速度取10m/s 2，试求速率v 和滑动变阻器接入电路部分的阻值R 2. 答案：4.5m/s ，6.0Ω17.如图所示，水平面上有两根相距0.5m 的足够长的平行金属导轨MN 和PQ ，它们的电阻可忽略不计，在M 和P 之间接有阻值为R 的定值电阻.导体棒ab 长l ＝0.5m ，其电阻为r ，与导轨接触良好.整个装置处于方向竖直向上的匀强磁场中，磁感应强度B ＝0.4T.现使ab 以v ＝10m/s 的速度向右做匀速运动.⑪ab 中的感应电动势多大？ ⑫ab 中电流的方向如何？⑬若定值电阻R ＝3.0Ω，导体棒的电阻r ＝1.0Ω，则电路中的电流多大？答案：⑪2.0V ⑫b →a ⑬0.5A18.如图所示，一半径为r 的圆形导线框内有一匀强磁场，磁场方向垂直于导线框所在平面，导线框的左端通过导线接一对水平放置的平行金属板，两板间的距离为d ，板长为l ，t =0时，磁场的磁感应强度B 从B 0开始均匀增大，同时，在板2的左端且非常靠近板2的位置有一质量为m 、带电量为-q 的液滴以初速度v 0水平向右射入两板间，该液滴可视为质点.⑪要使该液滴能从两板间射出，磁感应强度随时间的变化率K 应满足什么条件？ ⑫要使该液滴能从两板间右端的中点射出，磁感应强度B 与时间t 应满足什么关系？答案：⑪22220222qlr dmv qr mgdK qr mgdπππ+≤≤⑫t qlr dmv q r mgd B B ⎪⎪⎭⎫ ⎝⎛++=2222020ππ 19.在图甲中，直角坐标系0xy 的1、3象限内有匀强磁场，第1象限内的磁感应强度大小为2B ，第3象限内的磁感应强度大小为B ，磁感应强度的方向均垂直于纸面向里.现将半径为l ，圆心角为900的扇形导线框OPQ 以角速度ω绕O 点在纸面内沿逆时针匀速转动，导线框回路电阻为R .(1)求导线框中感应电流最大值.(2)在图乙中画出导线框匀速转动一周的时间内感应电流I 随时间t 变化的图象.(规定与图甲中线框的位置相对应的时刻为t =0).a解:(1)线框从图甲位置开始(t =0)转过900的过程中，产生的感应电动势为:21221l B E ⋅⋅⋅=ω (4分)由闭合电路欧姆定律得，回路电流为：RE I 11=(1分)联立以上各式解得:RBl I ω21=(2分)同理可求得线框进出第3象限的过程中，回路电流为:RBl I 222ω=(2分)故感应电流最大值为:RBl I m ω2=(1分)(2)I －t 图象为分)(3)线框转一周产生的热量:)44(22221T R I T R I Q ⋅⋅+⋅⋅= (2分)又ωπ2=T (1分)解得:Rl B Q 4542πω= (1分)20.如图所示，两根相距为d 足够长的平行金属导轨位于水平的xOy 平面内，导轨与x 轴平行，一端接有阻值为R 的电阻.在x >0的一侧存在竖直向下的匀强磁场，一电阻为r 的金属直杆与金属导轨垂直放置，且接触良好，并可在导轨上滑动.开始时，金属直杆位于x =0处，现给金属杆一大小为v 0、方向沿x 轴正方向的初速度.在运动过程中有一大小可调节的平行于x 轴的外力F 作用在金属杆上，使金属杆保持大小为a ，方向沿x 轴负方向的恒定加速度运动.金属导轨电阻可忽略不计.求：⑪金属杆减速过程中到达x 0的位置时，金属杆的感应电动势E ；⑫回路中感应电流方向发生改变时，金属杆在轨道上的位置；⑬若金属杆质量为m ，请推导出外力F 随金属杆在x 轴上的位置（x ）变化关系的表达式.答案：⑪E=Bd202ax v - ⑫x m =v 02/2a ⑬ rR ax v dB ma F +-±=2202221.如图甲，平行导轨MN 、PQ 水平放置，电阻不计.两导轨间距d =10cm ，导体棒ab 、cd 放在导轨上，并与导轨垂直.每根棒在导轨间的部分，电阻均为R=1.0Ω.用长为L =20cm 的绝缘丝线将两棒系住.整个装置处在匀强磁场中.t =0的时刻，磁场方向竖直向下，丝线刚好处于未被拉伸的自然状x I -I I -I态.此后，磁感应强度B 随时间t 的变化如图乙所示.不计感应电流磁场的影响.整个过程丝线未被拉断.求：⑪0~2.0s 的时间内，电路中感应电流的大小与方向； ⑫t =1.0s 的时刻丝线的拉力大小.答案：⑪1.0×10-3A ，顺时针 ⑫1.0×10-5N 22.如图所示，固定在水平桌面上的光滑金属框架cdef 处于竖直向下磁感应强度为B 0的匀强磁场中.金属杆ab 与金属框架接触良好.此时abed 构成一个边长为l 的正方形，金属杆的电阻为r ，其余部分电阻不计.⑪若从t =0时刻起，磁场的磁感应强度均匀增加，每秒钟增量为k ，施加一水平拉力保持金属杆静止不动，求金属杆中的感应电流.⑫在情况⑪中金属杆始终保持不动，当t = t 1秒末时，求水平拉力的大小. ⑬若从t =0时刻起，磁感应强度逐渐减小，当金属杆在框架上以恒定速度v 向右做匀速运动时，可使回路中不产生感应电流.写出磁感应强度B 与时间t 的函数关系式.答案：⑪rkl I 2=⑫()rkl kt B F 310+=⑬vtl l B B+=23.一个“ ”形导轨PONQ ，其质量为M =2.0kg ，放在光滑绝缘的水平面上，处于匀强磁场中，另有一根质量为m =0.60kg 的金属棒CD 跨放在导轨上，CD 与导轨的动摩擦因数是0.20，CD 棒与ON 边平行，左边靠着光滑的固定立柱a 、b ，匀强磁场以ab 为界，左侧的磁场方向竖直向上（图中表示为垂直于纸面向外），右侧磁场方向水平向右，磁感应强度的大小都是0.80T ，如图所示.已知导轨ON 段长为0.50m ，电阻是0.40Ω，金属棒CD 的电阻是0.20Ω，其余电不计.导轨在水平拉力作用下由静止开始以0.20m/s 2的加速度做匀加速直线运动，一直到CD 中的电流达到4.0A 时，导轨改做匀速直线运动.设导轨足够长，取g=10m/s 2.求：⑪导轨运动起来后，C 、D 两点哪点电势较高？ ⑫导轨做匀速运动时，水平拉力F 的大小是多少？⑬导轨做匀加速运动的过程中，水平拉力F 的最小值是多少？⑭CD 上消耗的电功率为P=0.80W 时，水平拉力F 做功的功率是多大？答案：⑪C ⑫2.48N ⑬1.6N ⑭6.72W24.如图所示，在与水平面成θ=30º的平面内放置两条平行、光滑且足够长的金属轨道，其电阻可忽略不计。
