LS高弹性联轴器(通用型)
LS高弹性联轴器
安装使用维护说明书
Technical Manual for
The Highly Flexible LS Coupling
上海大华联轴器厂SHANGHAI DAHUA COUPLINGS PLANT
LS型高弹性联轴器是一种扭转弹性橡胶联轴器，可以补偿相连机器轴线的径向位移、轴向位移和角向位移。
用弹性元件来保证联轴器的扭转传递，并且具有各种不同的扭转刚度和阻尼系数可供选择，因而能充分地调节传动系统的扭转振动性能。
LS型高弹性联轴器主要由扭转弹性部件、膜片部件、联接件及扭转限位装置组成。
扭转弹性部件由多个元件组合而成，它根据结构尺寸和刚度级别的要求布置成单排和多排型。
每排弹性元件又由多个扇形块组成。
膜片部件是由多个呈正切方向布置的挠性杆组成。
它们都是布置在弹性部件的后端，并允许承受轴向位移。
扭转限位装置是当弹性部件破坏的瞬间，防止联接机器的断开，这时就变成扭转刚度联接。
The highly flexible LS coupling is a torsionally flexible rubber coupling that compensates redical, axial and angular shaft displacements of the connected machinery.The torque is transmitted by flexible elements. And the different torsional stiffness and damping factors available provided the possibility to satisfactorily tune the torsional vibration behaviour of the drive system.
The main parts of the LS coupling are: the torsionally flexible part, the membrane part the connecting parts and the torsional limit device. The torsionally flexible part consists of elements, which can be arranged in one row or more rows respectively, dependent on the coupling size and the stiffness level. The flexible elements are divided into several segments. The membrane part consists of a number of flexible links whgich are arranged tangential. They are arranged behiand the flexible part and permit axial displacement. The torsional limit device will at the moment of failure of the flexible elements, prevent separation of the connected macinery. The connection
will then be torsionally rigid.
1 连接盘、扭转限位装置
2 挠性杆座
3 轴套
4 挠性杆
5 LS弹性元件
disassemby ring flanged casing hub flexible link LS element
弹性元件是用耐热橡胶制造的，允许使用环境温度-45℃～+70℃，同时要防止联轴器橡胶部分永不受油和热辐射的影响，为使使用寿命长，应注意足够的通风口孔。
如果联轴器在运行期间没有超过提供的技术数据，则联轴器不需要维修。
联轴器安装及对中
每个参与扭矩传递的螺栓必须用扭力扳手紧固，并满足紧固力矩的要求。
紧固力矩见下表。
The flexible elements are made from heat-resistant rubber, the admissible ambilent temperatures range from –45 to +70℃. Meanwhile, the rubber parts should never be affected by oil and heat radiation with respect to a long lifetime, consideration should be given to sufficently large ventilation holes.
The coupling does not need any maintenance if it never happened to exceed the provided technical data during its operation.
The Installation ＆Alignment of LS Coupling
Every bolt, which acts as a part of torque transmiting, must be tightened by torsional force spanner. The requirements of tightening torque, as shown in following table, should be satisfactory.
联轴器主动端、从动端的对中，对中方式参见下图。
The driving end and the driven end of LS coupling should be aligned as shown in following figure.
对中允许误差见下表：The permissible alignment tolerar following
table
弹性联轴器弹性元件元件检验
弹性联轴器装机运行100小时后，应对弹性元件进行第一次检查，然后每2000小时或6个月检查一次。
装机运行9000时或10年后，应进行弹性元件更换。
在检查时发现弹性元件有裂痕或有其它损坏现象应立即拆卸弹性元件。
Examination for Flexible Elements of LS Coupling
The first check should be done to the flexible elements after LS coupling’s installation and 100 hours operating time. After that, the check should be done every 2000 hours operation or 6 months. The flexible elements should be replaced 10 years later since their installation or after 9000 hours operation. If cracks or other failures about the flexible elelments are found while checking, they should be dismantled and changed immediately.
弹性联轴器贮存
暂不装机使用的弹性联轴器应保存在通风良好的仓库中，并要求避免太阳光直接照射，离发光源一米外，避免油类及碱性物的粘染，并处于自然状态。
在正确保管条件下，库存期为2年。
Stock of LS Coupling
The LS coupling,which is not used for the time being, should be kept in storehouse with good ventilation condition. And it should be prevented from being irradiated with sunlight directly and away from light source 1 meter. Also, it should avoid being inflected with oil and alkealine materials,and be in nature state.The stock period is 2 years with the normal store condition.。
联轴器 标准
联轴器标准一、基本概况20世纪80年代以前我国原一机部、纺织部、二机部有为数不多的几项部级联轴器标准，经过20年的发展，至20世纪末，已形成由基础标准、产品标准、质量分等标准组成的联轴器专业标准体系。
纵观我国联轴器标准发展史，联轴器标准的级别，即国家标准和机械行业标准，基本上是以时间来划分。
1989年以前无论是联轴器基础通用标准或产品标准，几乎都是国际，1989年至1990年之间是专业标准(ZB)，1991年以后全部都是机械行业标准(JB)，1999年起全部为推荐标准(JB/T)。
1998年国家质量技术监督局废止专业标准和清理整顿后应转化的国家标准，从1999年3月1日起，专业标准(代号ZB)、清理整顿后应转化为其他标准，全部停止按专业标准和国家标准使用，新制修订的标准不得引用以上标准。
虽然多数行业的专业标准和需转化的国家标准1999年以前有关行业主管部门已进行了转化，但还有一些行业的专业标准和需要转化的国家标准没有进行转化。
因此，有关行业主管部门对还没有转化但仍需继续使用的专业标准、部标准和国家标准进行了重新编号，即转化为行业标准。
了解以上背景情况有益于联轴器的选用，联轴器标准的级别并不反映标准本身和标准产品水平的先进性。
长期以来联轴器没有统一归口，造成联轴器标准的名称、型号混乱，产品结构的先进性，产品标准的构成等都存在不少问题。
我国现有"全国机器轴及附件标准化技术委员会"与国际标准TC14对口，联轴器作为轴的附件理应与TC14一样归于该标委会，但事实上并未如此。
二、联轴器基础通用标准1.GB/T3507-1983机械式联轴器公称转矩系列2.GB/T3852-1997联轴器轴孔和联接型式及尺寸(代替GB3852-83)3.GB/T3931-1997联轴器术语(代替GB3931-83)4.GB/T12458-1990机械式联轴器分类5.JB/T7511-1994机械式联轴器选用计算6.JB/T7937-1995用户和制造厂对弹性联轴器技术性能项目要求(代替GB11227-89)7.JB/T8556-1997选用联轴器的技术资料8.JB/T8557-1997挠性联轴器平衡分类9.JB/T8461-1996液压锥套-1999胀紧联接套套式与基本尺寸(代替JB/T7934-95、10.JB/T7934GB5867-86)11.SJ/T10359-1993精密联轴器技术条件三、联轴器产品标准(通用)1.刚性联轴器标准(1)GB/T5843-1986凸缘联轴器(2)JB/T7006-1993平行轴联轴器型式基本参数与尺寸 2.无弹性元件挠性联轴器标准(1)JB/T3241-1991SWP型部分轴承座十字轴式万向联轴器(代替JB3241-83)(2)JB/T3242-1993SWZ型整体轴承座十字轴式万向联轴器(代替JB3242-83)(3)JB/T5513-1991SWC型整体叉头十字轴式万向联轴器 (4)JB/T7341-1994SWP、SWC型十字轴式万向联轴器十字包型式与尺寸 (5)JB/T5901-1991十字轴万向联轴器(6)GB/T7549-1987球笼式同步万向联轴器型式、基本参数和主要尺寸(7)GB/T7550-1987球笼式同步万向联轴器试验方式(8)JB/T6140-1992重型机械用球笼式同步万向联轴器(9)JB/T6139-1992球铰式万向联轴器(10)JB/T5514-1991TGL鼓形齿式联轴器(11)JB/T7001-1993WGP型带制动盘鼓形齿式联轴器型式、参数和尺寸(12)JB/T7002-1993WGC型垂直安装鼓形齿式联轴器型式、参数和尺寸(13)JB/T7003-1993WGZ型带制动轮鼓形齿式联轴器型式、参数和尺寸(14)JB/T7004-1993WGT型接中间套鼓形齿式联轴器型式、参数和尺寸(15)JB/T8854.1-1999GCLD型鼓形齿式联轴器(代替ZBJ19012-89)(16)JB/T8854.2-1999G?CL、G?CL型鼓形齿式联轴器(代替ZBJ19013-89)(17)JB/T8854.3-1999G?CLZ、G?CLZ型鼓形齿式联轴器(代替ZBJ19014-89)(18)JB/T8821-1998WGJ型接中间轴鼓形齿式联轴器(19)GB/T6069-1985滚子链联轴器3.金属弹性元件弹性联轴器标准(1)GB/T12922-1991弹性阻尼簧片联轴器(2)GB/T14653-1993挠性杆联轴器(3)JB/T9147-1999膜片联轴器(代替ZB/TJ19022-90) (4)JB/T8869-2000蛇形弹簧联轴器(代替ZB/TJ19023-90)4.非金属弹性元件弹性联轴器标准 (1)GB/T2496-1996弹性环联轴器(代替GB2496-81)(2)GB/T4323-1984弹性套柱销联轴器 (3)GB/T5014-1985弹性柱销联轴器(4)GB/T5015-1985弹性柱销齿式联轴器 (5)GB/T5272-1985梅花形弹性联轴器(6)GB/T5844-1986轮胎式联轴器(7)GB/T10614-1989芯型弹性联轴器 (8)JB/T5511-1991H型弹性块联轴器(9)JB/T5512-1991多角形橡胶联轴器 (10)JB/T7849-1995径向弹性柱销联轴器(11)JB/T7684-1995LAK鞍型块弹性联轴器 (12)JB/T9184-1999弹性块联轴器(代替ZBJ19029-90)5.安全联轴器标准(1)JB/T5986-1992钢砂式安全联轴器 (2)JB/T5987-1992钢球式安全联轴器(3)JB/T6139-1992AMN内张摩擦式安全联轴器 (4)JB/T7355-1994AYL型液压安全联轴器 (5)JB/T7682-1995蛇行弹簧安全联轴器四、专用联轴器标准1.JB/T7009-1993卷筒用球面滚子联轴器2.JB/T7846.1-1995矫正机用滑块型万向联轴器845.2-1995矫正机用十字轴型万向联轴器 3.JB/T74.JB/T3923-1993柴油机、喷油泵联轴器型式及基本尺寸(代替JB3923-85)5.JB/T9638-1999汽轮机用联轴器等重要锻件技术条件(代替ZBK54032-89)6.JB/T9791-1999农业机械万向节传动轴安全防护罩(代替NJ345-84)7.JB/T1329-1991汽轮机与汽轮发电机联接尺寸(代替JB1329-73)8.JB/T9559-1999工业汽轮机用挠性联轴器(代替ZBK54030-89) 9.NJ5-79农业机械万向节传动(代替NJ5-62)五、联轴器零部件标准1.JB/T3232-1994万向节滚针轴承(代替JB3232-83、ZBJ11014-88)2.JB/T3370-1991滚动轴承万向节无内圈圆柱滚子轴承尺寸和公差(代替JB3370-83)3.JB/T7341-1994SWP、SWC型十字轴式万向联轴器十字包型式与尺寸六、联轴器质量分等标准1.JB/T53653-1994十字轴式万向联轴器产品质量分等(代替JB/ZQ8039-88)2.JB/T53668-1994滑块式联轴器产品质量分等(代替JB/ZQ8227-89)3.JB/T53669-1994弹性柱销联轴器产品质量分等(代替JB/ZQ8228-89) 4.JB/T53670-1994弹性柱齿式联轴器产品质量分等(代替JB/ZQ8229-89)5.JB/T53679-1994梅花形弹性联轴器产品质量分等(代替JB/ZQ8230-89)七、其他有关部、行业联轴器标准1.SJ2124-1982弹性管联轴器(电子行业)2.SJ2125-1982十字滑块联轴器3.SJ2126-1982波纹管联轴器4.SJ2127-1982薄膜联轴器5.FJ165-1979夹壳联轴器尺寸(纺织行业)6.HG/T5-213-65立式夹壳联轴器(化工行业)7.EJ143-1975万向联轴器(核工业)8.JT4162-1977船舶中间轴、推力轴、尾轴及联轴器技术条件(交通)9.JT4209-1978绞吸式挖泥船联轴器技术条件10.MT16-1975安全型液力联轴器工作轮有效直径尺寸系列(煤炭)11.GB/T4969-1985万向节和传动轴名词术语12.QC/T29051-1992汽车万向节十字总成质量分等(汽车) 13.CB400-1978小轴传动装置万向接头(船舶)14.CB401-1965小轴传动装置端部接头15.CB402-1965小轴传动装置联轴器16.CB946-1977精密仪器通用件万向叉形接头17.CB939-1977精密仪器通用件浮动联轴器18.CB947-1977精密仪器通用件万向接头。
弹性联轴器的技术参数
弹性联轴器通常由金属圆棒线切割而成，常用的材质有铝合金、不锈钢、工程塑料。
弹性联轴器运用平行或螺旋切槽系统来适应各种偏差和精确传递扭矩。
弹性联轴器通常具备良好的性能而且有价格上的优势，在很多步进、伺服系统实际应用中，弹性联轴器是首选的产品。
一体成型的设计使弹性联轴器实现了零间隙地传递扭矩和无须维护的优势。
弹性联轴器主要有以下两个基本的系列：螺旋槽型和平行槽型。
凌斯LS2一体成型弹性联轴器·夹紧螺固定联轴器专业为自动化设备,数控设备及通用机械等提供优质联轴器。
产品引进德国技术及高科技数控生产设备制做，拥有一流的技术研发团队和完善的管理体制,并有一批优秀的售后服务人员专业为客户提供最好的传动方案,确保设备能平稳高效运转。
例：LS2-100-0810LS2:系列号，材料为铝合金100：外径尺寸：25.4MM，夹紧螺丝固定08:D1轴径为：8MM10：D2轴径为：10MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料邮箱：cnc@ cnc@ 网址：/全国统一热线：400-0769-856例：SLS2-C150-1415SLS2:系列号，材料为不锈钢C150：外径尺寸：38.1MM，夹紧螺丝固定14:D1轴径为：14MM15：D2轴径为：15MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料凌斯LS1金属弹性联轴器·定位螺丝固定联轴器的选型指南：1.每个系列的联轴器都有其特有的性能.请根据使用时的具体要求,选择合适的联轴器.2.在选择好合适的系列产品后,再参考相应的参数表格,根据相应的参数确定型号.3.确认合适的固定方式,根据不同的需要进行选择,合理的固定方式是设备稳定的保障,具体请参考"联轴器的固定方式"部分内容.4.确认所选择的产品是否符合现场安装的条件.5.联轴器的选择要领:①容许额定扭矩-是联轴器实际使用时承受的扭矩容许值.②容许最大扭矩-是联轴器使用时损坏的最大临界值.③容许最高转速-需要在选型时确定电机的转速在此范围内.④容许偏心-两轴的轴心平行偏差的容许值.⑤容许偏角-两轴之间形成的相互角度容许值.⑥容许轴向偏差-两轴轴向移动的位移容许值.在启动,停止,正反转切换时,电机会向联轴器施加大于电机最大扭矩的负载,因此,选择联轴器时,应该使联轴器的额定扭矩大于电机的最大扭矩.在正反转频繁的设备中,联轴器的额定扭矩就为电机最大扭矩的2-5倍为宜,如果是伺服电机,应为5-10倍为宜.例：LS1-17-0506MLS1:系列号，材料为铝合金17：外径尺寸：17.5MM，定位螺丝固定05:D1轴径为：5MM06：D2轴径为：6MMM：螺纹式LS1一体成型联轴器特点:1.一体成型的金属弹性联轴器2.适用较小力矩的轴联接3.零回转间隙4.弹性作用补偿径向、角向、轴向偏差5.定位螺丝固定凌斯LS1一体成型联轴器·定位螺丝固定是指连接两个旋转轴、传递扭矩或旋转角的机械零件。
弹性联轴器型号
弹性联轴器型号弹性联轴器是一种用于连接两个旋转轴的装置，可以在轴之间传递动力或扭矩的同时，减少振动和冲击。
弹性联轴器的类型繁多，每种型号都有其独特的特点和适用范围。
本文将介绍几种常见的弹性联轴器型号，包括其结构、特点以及适用场景。
一、弹性套管联轴器弹性套管联轴器是一种非金属材料制成的柔性联轴器，常见的材料有橡胶和聚氨酯。
其结构由多层套管组成，两端与轴连接，中间通过弹性材料相互连接。
弹性套管联轴器具有良好的减震和降噪效果，适用于中小功率传动系统。
特点：1. 简单的结构，易于安装和维护。
2. 良好的弹性特性，能够吸收轴的微小偏差和振动。
3. 可适应较大的角偏差和轴向位移。
适用场景：1. 工程机械设备，如起重机械、挖掘机等。
2. 空压机、水泵等中小功率传动系统。
3. 农业机械，如拖拉机、收割机等。
二、齿轮弹性联轴器齿轮弹性联轴器由两个相互啮合的齿轮组成，通过弹性材料连接在轴上。
其结构类似于传统的齿轮传动，但在齿轮之间加入了弹性材料，以减少振动和冲击。
齿轮弹性联轴器适用于大功率传动系统。
特点：1. 传动效率高，承载能力大。
2. 转矩传递平稳，减少振动和冲击。
3. 高速旋转刚性好，适用于高速传动。
适用场景：1. 工业生产设备，如机床、冶金设备等。
2. 发电机组、风力发电设备等大功率传动系统。
3. 船舶、铁路机车等交通工具。
三、弹性蜗杆联轴器弹性蜗杆联轴器是一种采用蜗杆传动原理的弹性联轴器。
其结构由蜗杆和蜗轮组成，通过弹性材料连接在轴上。
蜗杆传动具有传动比大、传动效率高、承载能力大等优点，并且可以逆转传动。
特点：1. 传动比大，适用于速度转换和扭矩传递。
2. 高效率传动，减少能量损失。
3. 转矩平稳，减少振动和噪音。
适用场景：1. 车辆传动系统，如汽车变速器等。
2. 转向设备，如舵机、船舶舵机等。
3. 注塑机、橡胶机械等工业生产设备。
四、弹性销联轴器弹性销联轴器采用销和套的组合结构，通过弹性销连接在轴上。
其结构简单紧凑，适用于小功率传动系统。
(完整word版)LS高弹性联轴器(通用型)
LS高弹性联轴器安装使用维护说明书Technical Manual forThe Highly Flexible LS Coupling上海大华联轴器厂SHANGHAI DAHUA COUPLINGS PLANTLS型高弹性联轴器是一种扭转弹性橡胶联轴器，可以补偿相连机器轴线的径向位移、轴向位移和角向位移。
用弹性元件来保证联轴器的扭转传递，并且具有各种不同的扭转刚度和阻尼系数可供选择，因而能充分地调节传动系统的扭转振动性能。
LS型高弹性联轴器主要由扭转弹性部件、膜片部件、联接件及扭转限位装置组成。
扭转弹性部件由多个元件组合而成，它根据结构尺寸和刚度级别的要求布置成单排和多排型。
每排弹性元件又由多个扇形块组成。
膜片部件是由多个呈正切方向布置的挠性杆组成。
它们都是布置在弹性部件的后端，并允许承受轴向位移。
扭转限位装置是当弹性部件破坏的瞬间，防止联接机器的断开，这时就变成扭转刚度联接。
The highly flexible LS coupling is a torsionally flexible rubber coupling that compensates redical, axial and angular shaft displacements of the connected machinery.The torque is transmitted by flexible elements. And the different torsional stiffness and damping factors available provided the possibility to satisfactorily tune the torsional vibration behaviour of the drive system.The main parts of the LS coupling are: the torsionally flexible part, the membrane part the connecting parts and the torsional limit device. The torsionally flexible part consists of elements, which can be arranged in one row or more rows respectively, dependent on the coupling size and the stiffness level. The flexible elements are divided into several segments. The membrane part consists of a number of flexible links whgich are arranged tangential. They are arranged behiand the flexible part and permit axial displacement. The torsional limit device will at the moment of failure of the flexible elements, prevent separation of the connected macinery. The connectionwill then be torsionally rigid.1 连接盘、扭转限位装置2 挠性杆座3 轴套4 挠性杆5 LS弹性元件disassemby ring flanged casing hub flexible link LS element弹性元件是用耐热橡胶制造的，允许使用环境温度-45℃～+70℃，同时要防止联轴器橡胶部分永不受油和热辐射的影响，为使使用寿命长，应注意足够的通风口孔。
LK联轴器

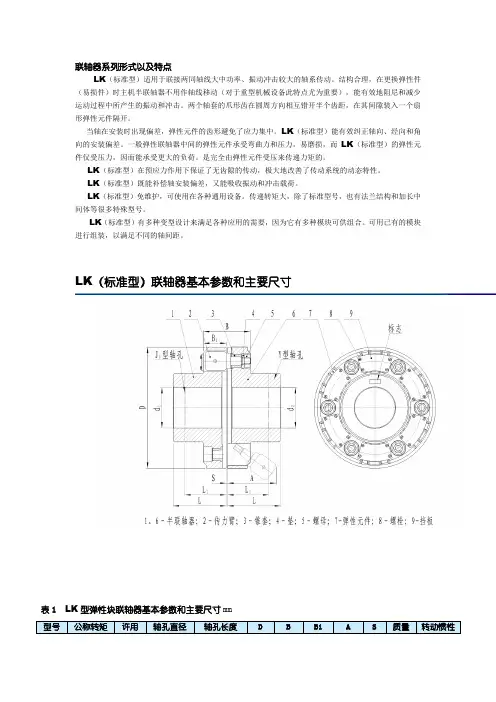

联轴器系列形式以及特点LK（标准型）适用于联接两同轴线大中功率、振动冲击较大的轴系传动。
结构合理，在更换弹性件（易损件）时主机半联轴器不用作轴线移动（对于重型机械设备此特点尤为重要），能有效地阻尼和减少运动过程中所产生的振动和冲击。
两个轴套的爪形齿在圆周方向相互错开半个齿距，在其间隙装入一个扇形弹性元件隔开。
当轴在安装时出现偏差，弹性元件的齿形避免了应力集中。
LK（标准型）能有效纠正轴向、经向和角向的安装偏差。
一般弹性联轴器中间的弹性元件承受弯曲力和压力，易磨损，而LK（标准型）的弹性元件仅受压力，因而能承受更大的负荷。
是完全由弹性元件受压来传递力矩的。
LK（标准型）在预应力作用下保证了无齿隙的传动，极大地改善了传动系统的动态特性。
LK（标准型）既能补偿轴安装偏差，又能吸收振动和冲击载荷。
LK（标准型）免维护，可使用在各种通用设备。
传递转矩大，除了标准型号，也有法兰结构和加长中间体等很多特殊型号。
LK（标准型）有多种变型设计来满足各种应用的需要，因为它有多种模块可供组合。
可用已有的模块进行组装，以满足不同的轴间距。
LK（标准型）联轴器基本参数和主要尺寸表1 LK型弹性块联轴器基本参数和主要尺寸mm型号公称转矩许用轴孔直径轴孔长度 D B B1 A S 质量转动惯性LK联轴器基本参数许用补偿量表3、LK型表4、LKA型注：1、表3、表4、表5所列补偿量是指由于制造误差，安装误差，工作载荷变化所引起的冲击振动，机座变型和温度变化等综合因素所形成的两轴线相对偏移量的补偿能力。
2、径向偏移量测量的部位，在半联轴器最大外圆宽度处。
龙翔联轴器科技技术公司。
联轴器弹性件

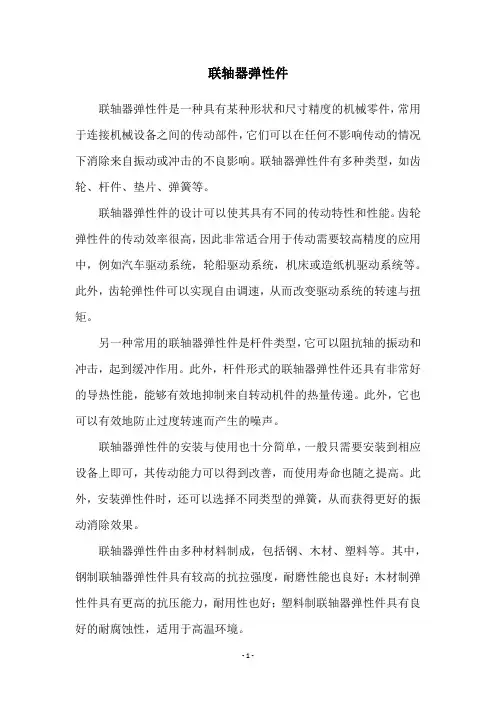

联轴器弹性件
联轴器弹性件是一种具有某种形状和尺寸精度的机械零件，常用于连接机械设备之间的传动部件，它们可以在任何不影响传动的情况下消除来自振动或冲击的不良影响。
联轴器弹性件有多种类型，如齿轮、杆件、垫片、弹簧等。
联轴器弹性件的设计可以使其具有不同的传动特性和性能。
齿轮弹性件的传动效率很高，因此非常适合用于传动需要较高精度的应用中，例如汽车驱动系统，轮船驱动系统，机床或造纸机驱动系统等。
此外，齿轮弹性件可以实现自由调速，从而改变驱动系统的转速与扭矩。
另一种常用的联轴器弹性件是杆件类型，它可以阻抗轴的振动和冲击，起到缓冲作用。
此外，杆件形式的联轴器弹性件还具有非常好的导热性能，能够有效地抑制来自转动机件的热量传递。
此外，它也可以有效地防止过度转速而产生的噪声。
联轴器弹性件的安装与使用也十分简单，一般只需要安装到相应设备上即可，其传动能力可以得到改善，而使用寿命也随之提高。
此外，安装弹性件时，还可以选择不同类型的弹簧，从而获得更好的振动消除效果。
联轴器弹性件由多种材料制成，包括钢、木材、塑料等。
其中，钢制联轴器弹性件具有较高的抗拉强度，耐磨性能也良好；木材制弹性件具有更高的抗压能力，耐用性也好；塑料制联轴器弹性件具有良好的耐腐蚀性，适用于高温环境。
另外，联轴器弹性件的制造工艺也有很多，包括热处理、冷镦、冲压、热加工等，以及焊接等工艺，因此，可以根据客户的要求量身定制弹性件产品。
总之，联轴器弹性件是一种重要的机械传动元件，在工业机械设备中有着广泛的应用。
它具有可靠性高、安装方便、消除振动与冲击等优点，可以有效地提升机械传动系统的安全性能，并节省能源。
联轴器规格 (2)
联轴器规格1. 概述联轴器是一种用于连接两个轴的机械装置，能够传递旋转或者转动力矩。
它具有高效传递转动力矩、减小轴向力和振动的功能，广泛应用于机械设备和自动化系统中。
本文档将介绍联轴器的规格，包括类型、尺寸、扭矩传递能力和其他相关参数。
2. 联轴器类型2.1 齿轮联轴器齿轮联轴器由两个齿轮组成，通常用于大功率传递和高速运转的场合。
它具有高扭矩传递能力和良好的耐磨性能。
2.2 弹性联轴器弹性联轴器采用弹性材料连接两个轴，能够减少振动和轴向力，适用于要求轴向错位补偿和减震的场合。
2.3 锁紧联轴器锁紧联轴器采用螺纹或锁紧装置将两个轴紧密连接在一起，适用于要求高精度定位和刚性连接的场合。
2.4 磁粉联轴器磁粉联轴器利用磁粉制成的离心力以及磁力与磁粉之间的摩擦力来传递转动力矩。
它具有无需润滑、无噪音和无磨损的特点。
3. 联轴器尺寸联轴器的尺寸包括直径、长度、重量等。
具体的尺寸要根据实际使用情况和设备要求进行选择。
4. 扭矩传递能力联轴器的扭矩传递能力是指联轴器能够承受的最大扭矩。
这个参数是根据联轴器的材料、设计和制造工艺来确定的，用户在选择联轴器时需要考虑实际扭矩传递需求和安全系数。
5. 其他相关参数5.1 最大转速联轴器的最大转速是指联轴器能够承受的最大旋转速度。
这个参数是根据联轴器的材料、结构和制造工艺来确定的。
5.2 温度范围联轴器的温度范围是指联轴器能够正常工作的温度范围。
不同材料和设计的联轴器对温度的要求不同。
5.3 安装方式联轴器的安装方式包括平行安装和错位安装两种。
用户在选择安装方式时需要考虑实际使用情况和设备要求。
总结联轴器是机械设备和自动化系统中重要的传动装置，具有高效传递转动力矩、减小轴向力和振动的功能。
本文档介绍了联轴器的规格，包括类型、尺寸、扭矩传递能力和其他相关参数。
用户在选择和使用联轴器时，应根据实际需求和设备要求进行选择，并且注意安装和使用过程中的注意事项。
弹性元件挠性联轴器(梅花联轴器、弹性注销联轴器、弹性套水泵联轴器、轮胎联轴器)
联轴器分类：
1.刚性联轴器：1、凸缘联轴器
2、夹壳联轴器
3、套筒联轴器
4、平行联轴器
5、径向键凸缘联轴器
2.挠性联轴器：1.金属弹性元件挠性联轴器：1、金属膜片联轴器
2. 非金属弹性元件联轴器：1、梅花联轴器
2、弹性注销联轴器
3、弹性套注销联轴器
4、弹性注销齿式联轴器
5、轮胎联轴器
3、无弹性元件的挠性联轴器：1、鼓型齿联轴器
2、十字轴万向联轴器
3、球笼式万向联轴器
4、滑块联轴器
5、滚子链条联轴器
6、球面滚子联轴器
4.安全联轴器：.。
非金属弹性元件挠性联轴器型号大全一、梅花联轴器
梅花联轴器规格型号大全
（ML型、MLZ型、MLS型、MLL-I型、MLL-II型）
1、ML梅花弹性垫联轴器
2、MLZ单法兰梅花弹性联轴器
3、MLS双法兰梅花联轴器
4、MLL-I分体式带制动轮梅花联轴器
5、MLL-II整体式带制动轮梅花联轴器
二、轮胎联轴器
最齐全的轮胎联轴器
（UL型、LB型、LLA型、DL型、LLB型）1、UL轮胎联轴器
2、LB轮胎联轴器
3、LLA轮胎联轴器
4、DL多角型橡胶联轴器
5、LLB轮胎联轴器
三、弹性注销联轴器
四、弹性注销齿式联轴器 ZL 型弹性注销齿式联轴器
ZLD圆锥轴孔弹性注销联轴器
ZLZ接中间轴注销联轴器
ZLL 新型号LZZ带制动轮注销联轴器
五、弹性套注销式联轴器
六、CB38-83泵用弹性套注销联轴器 CB38-80泵用弹性套联轴器。
HL型弹性柱销联轴器基本参数和主要尺寸
HL型弹性柱销联轴器基本参数和主要尺寸
1.基本参数：
(1)额定转矩：所能承受的最大转矩。
(2)最高转速：联轴器能够承受的最高转速。
(3)公称间隙：联轴器工作时，轴与柱销之间的最大允许间隙。
(4)公称扭矩：联轴器正常工作时传递的扭矩。
(5)公称电流：电机的额定电流。
2.主要尺寸：
(1)轴孔直径：联轴器与轴连接的孔的直径。
(2)总长：联轴器的整体长度。
(3)轴向尺寸：联轴器在轴向上的尺寸，通常有2种情况，一种是不带轴向间隙，另一种是带轴向间隙。
(4)外径：联轴器外部的最大直径。
(5)凸地圆柱长度：联轴器柱销上凸台部分的长
(6)节段长度：联轴器中间柱销部分的总长。
3.具体参数（以型号为例）：
(2) 主要尺寸：轴孔直径为22~170 mm，总长为44~335 mm，轴向尺寸为22~170 mm，外径为70~385 mm，凸地圆柱长度为9~55 mm，节段长度为25~225 mm。
需要注意的是，HL型弹性柱销联轴器的具体参数和尺寸有多种规格可供选择，上述参数和尺寸仅为示例，实际使用时应根据具体的工作环境和传动需求选择合适的规格。
同时，还可以根据需要进行定制，满足特殊的要求。
