高弹性联轴器动态特性试验台结构设计汇总
第4章 高弹性联轴器动态特性试验台结构设计结构设计包含电动机参数选择、带传动设计、曲柄摇杆激振机构设计、各支撑轴及轴承座设计、机架设计等部分。
主要设计内容是根据激振机构优化设计的结果以及试验扭矩，分析各构件受力情况，进行强度、刚度设计计算，并用有限元的方法对初算结果加以优化，最后再进行疲劳强度校核计算，最终确定各零部件的具体结构尺寸。
4.1 电动机参数的选择在方案设计环节中已经确定电动机的类型为具有优异低频调速性能的直流电动机，本环节主要对电动机的额定功率和转速两关键参数进行估算和选择，目标是保证试验台拖动系统运行的可靠性和经济性。
电动机功率选择的主要依据是负载功率。
额定功率选择过大，则电动机欠载运行，导致系统效率低、经济性差；额定功率选择过小，则电动机过载运行，导致电动机过热，使用寿命短。
因而必须准确估算负载功率并合理选择电机功率，使二者相匹配。
电动机转速的选择涉及工作机的转速及传动系统的传动比。
对于额定功率相同的电动机，额定转速越高 ,则电机体积越小、重量越轻、价格越低；但过高的额定转速将增大传动系统的传动比，导致传动机构复杂，传动效率低，增加传动机构的制造及维护费用。
因而需综合分析电动机和工作机两方面的特性来确定转速。
以摇杆承受的平均负载扭矩及平均摆动角速度估算负载功率。
已知摇杆振幅为0.0343rad β=，试验频率0.510f Hz =，取最大试验频率计算一个周期内摇杆平均摆动角速度ω为：20.686/f rad s ωβ==已知最小试验扭矩16min T kNm =,最大试验扭矩47.5max T kNm =，计算平均试验扭矩T 为：31.752min max T T T kNm +== 以平均角速度ω及平均扭矩T 估算负载功率为：21.78p T kw ω==为了保证变动试验扭矩下试验频率的稳定，应选择电动机的功率大一些，使原动机提供的扭矩比维持机构运转的要求大。
选择Z4-225-11（Z4-200-21）型直流电动机，额定功率为75kw ，额定转速为1500/r min 。
计算电动机额定转矩为：9550759550477.51500/p kw T Nm n r min⨯=== 额定转矩远远大于负载的最大转矩，电机可以启动。
4.2 带传动设计4.2.1 带传动设计计算带传动机构用于降低转速，将电动机的动力传递给激振机构，根据电机的额定功率、额定转速以及试验频率，确定带传动设计参数如下。
传递功率：75P kw =；主动带轮转速：01500/n r min =；从动带轮转速：1600/min n r =；选取传动比： 2.5i =；传动带型：SPB 。
取传动工况系数 1.5A K =，确定带传动计算功率为：112.5ca A P K P kw ==根据计算功率ca P 及主动带轮转速1n 查V 带选型图，初选主动带轮的基准直径为0250D mm =。
验算带速为：0019.63/D n m s υπ==带速在推荐的5~40/m s 范围内，主动带轮基准直径选择合理。
取弹性滑动率0.015ε=，计算从动带轮基准直径为：()101616D iD mm ε=-=按V 带轮基准直径系列圆整主从动带轮基准直径为01250600D mmD mm ==带传动中心距a 应满足的范围为()()01010.7~2D D D D ++，则在该范围内选取中心距为1200a mm '=。
计算带的基准长度d L '为：()()210012376024d D D L a D D mm a π-'=+++=则选取标准带基准长度4000d L mm =，计算实际中心距a 为：13202d d L L a a mm '-'=+=验算主动带轮包角0α为：10018060164.1D D aα-=-⨯= 大于120的许用包角，满足要求。
考虑传动比影响，取单根V 带基本额定功率14.72v P kw =、基本额定功率增量1.16v P kw ∆=，取包角系数0.96K α=、长度系数 1.02L K =，计算传动带根数z '为： ()7.2ca v v LP z P P K K α'==+∆ 元整取传动带根数为8z = 查单位长度V 带质量0.2/q kg m =，计算单根V 带的预紧力F 为：22.550010.65ca P F q kN z K αυυ⎛⎫=-+= ⎪⎝⎭计算带传动作用在带轮轴上的压轴力Q 为：02sin10.32Q zF kN α==计算有效拉力e F 为： 3.8e P F kN v== 计算紧边拉力1F 及松边拉力2F 为： 127.12 3.32e e F F zF kN F F zF kN =+==-= 4.2.2 带轮结构设计带轮结构设计应使其质量尽可能小且质量分布均匀，还要具有良好的结构工艺性，避免过大的铸造内应力。
主动带轮基准直径较小，故设计为实心式结构。
从动带轮可选用腹板式、孔板式及轮辐式，初选为孔板式。
主从动带轮结构示意图如图？所示。
4.2.3带轮结构拓扑优化从动带轮在整个试验台系统中，除了具有传动的作用，还兼有飞轮的功能。
即可以存储电动机输出的能量，以保证与之固连的激振机构曲柄角速度及驱动扭矩的均匀性。
因此，必须合理地设计从动带轮的结构形状，保证从动带轮在尽可能下的质量下具有较大的转动惯量，提高其储能密度。
4.3 激振机构设计曲柄摇杆激振机构为试验台的核心部分，试验件所受的基本扭矩及变动扭矩均可由不同的机构杆长加以定义。
激振机构设计的主要任务就是在优化设计所提供的杆长基础之上，进一步设计各杆件极其相关零部件的具体结构尺寸，使激振机构满足强度、刚度以及疲劳条件并且能够方便可靠地对实验扭矩进行调整。
4.3.1 激振机构静力分析对机构进行力学分析，是对机构进行设计的先决条件。
一般对于静止或低速的机构采用静力学分析方法，而对高速运转的机构应采用动力学分析方法。
对于高速运转的激振机构来说，没有采用动力学分析方法的原因是目前仅各杆件的长度已知，而质量、转动惯量等动力学相关参数均未知。
故只能根据静载荷做初步的静强度设计计算以获得各零部件尺寸的初值，然后基于初值对机构进行运动学、动力学分析，求解各件实际运动中的受力情况，校核各件在动载荷下的强度，与静载荷情况相比较，对初值进行修正优化以获得最终结果。
而且，试验台运转之前，须装夹试验件并将摇杆拉离安装时的铅垂位置，调节连杆长度调整丝杠以设定连杆长度，此时即属于静加载工况，机构在这种工况下也必须具有足够的强度。
因此，首先对机构进行静力分析并按静强度对试验台各构件进行设计是合理的、是动力学分析的基础。
激振机构各杆件位置及受力情况如图4.3所示，曲柄、连杆、摇杆及机架长度分别为1l 、2l 、3l 、4l ，机构传动角为θ，摇杆左右极限位置与铅垂方向夹角分别为α、β。
以摇杆右极限位置为例，进行静力分析。
连杆为二力杆，受力F 沿杆方向，为拉杆；摇杆受连杆拉力的反作用力F 、固定铰链点支反力Dx F 、Dy F 及负载阻力矩（即试验扭矩）T ，为压弯组合杆；曲柄受连杆拉力的反作用力F 、固定铰链点支反力Ax F 、Ay F ，为压杆。
（a ）激振机构极限位置 （b ）激振机构受力分析图4.3 激振机构静力分析摇杆所受连杆拉力反作用力垂直于杆方向以及平行于杆方向的分力分别为v F Fsin θ=、h F Fcos θ=。
对摇杆列静力及力矩平衡方程有：()()300Dy Dx F Fcos F Fsin T l Fsin θαβθαβθ+--=+--==对曲柄列静力平衡方程有：0202Ay Ax F Fsin F Fcos παβθπαβθ⎛⎫+++-= ⎪⎝⎭⎛⎫+++-= ⎪⎝⎭根据实验要求，摇杆左、右极限位置所对应的最小、最大试验扭矩分别为：001647.5min max T T kNmT T T kNm ===+∆=根据优化设计结果以及式2.21得曲柄、连杆、摇杆、机架的长度分别为：19.45l mm =、21242.15l mm =、3660l mm =、41075l mm =则计算左右极限位置对应的传动角最小及最大值分别为：()()222312431259.18 1.032min l l l l arccos rad l l l θ⎛⎫++-=== ⎪ ⎪+⎝⎭()()222321432160.57 1.062max l l l l arccos rad l l l θ⎛⎫+--=== ⎪ ⎪-⎝⎭根据静力平衡方程？，计算各杆件所受静力的最大及最小值分别为： 82.6371.9740.6069.7769.77max vmax hmax Dxmax Axmax F kNF kNF kNF kNF kN ====-=- 28.2324.2414.4644.2744.27min vmin hmin Dymax Aymax F kN F kN F kN F kNF kN====-=- 4.3.2 激振机构设计计算1. 杆件结构形式设计在设计各杆件结构形式时，有如下两点需要说明：第一，由激振机构运动分析结果可知，在激振机构四杆件中，已知其中任意两杆件的长度，即可根据试验扭矩要求相应地计算出另外两杆的长度；第二，为满足试验扭矩调整的需要，必须有两杆的长度无极可调。
在激振机构的四杆件中，机架的长度由曲柄和摇杆固定铰链点的相对位置决定，机构装配完毕后即固定。
如要对机架长度进行调整，则必须调整两固定铰链支座以及相关联的其他零部件，调整操作复杂。
摇杆实现对试验件的加载，承受弯矩及拉压力，受载情况最为恶劣，为防止削弱其强度，应避免设置复杂的长度调整机构。
因此，选取机架及摇杆长度固定不变，根据试验扭矩计算曲柄及连杆长度，并将曲柄及连杆设计为长度无极可调的结构以满足试验扭矩调整的要求。
曲柄长度较短，应设计为偏心轴，加之曲柄长度须进行无极调整，故将其设计为可调滑块式偏心轴机构，初步结构示意图如图4.1所示。
该机构通过旋转两端调节丝杠来调整滑块与曲柄体相对位置来调整两伸出轴端的偏心量，从而定义曲柄的长度。
（a ）装配图 （b ）爆炸图图4.1 曲柄组件结构连杆设计为两段式结构，中间由调节丝杠相连接。
两段连杆的联接螺纹为一个左旋一个右旋，则可通过旋转调节螺母调整连杆长度。
同时为了保证连杆两端连接销轴孔轴心的平行，须在二者连接部位设置导向结构。
连杆组件结构示意图如图4.2所示。
图 4.2 连杆组件结构摇杆设计为整体式结构，结构示意图如图4.3所示。
图4.3 摇杆结构2. 曲柄组件设计计算由已经选定的曲柄机构形式可知，曲柄为有若干零件组成的组件。
各件间相互作用受力关系比较复杂，很难用静力学方法来解决。
弹性柱销联轴器结构课件
某印刷机械中，电机与印刷机主轴之间的联接，利用弹性柱销联轴 器确保了印刷过程的平稳性和精度。
应用注意事项
注意事项一
选择合适的弹性柱销联轴器规格和型号，确保与电机和负载设备 的匹配度。
注意事项二
在安装过程中，应确保电机、减速机或搅拌器等设备的轴线对中， 以减少振动和磨损。
注意事项三
定期检查弹性柱销联轴器的磨损情况，如发现磨损严重应及时更 换。
感谢观 看
THANKS
端盖
联轴器的端部盖板，用于保护 联轴器的内部结构和
01
弹性柱销联轴器的主要组成部分，通常由金属材料制成，通过
焊接或螺栓连接在一起。
弹性元件
02
弹性柱销，是联轴器中的关键元件，能够吸收和缓冲振动和冲击。
紧固件
03
用于将两个半联轴器固定在一起的螺栓或螺钉，确保联轴器的
稳定性和可靠性。
工作原理
工作原理
通过装有弹性材料的销和两个半联轴 器之间的配合实现扭矩的传递，同时 利用弹性材料的变形吸收轴向、径向 和角向的位移。
弹性材料
常用的弹性材料有橡胶、尼龙等，这 些材料具有良好的弹性和耐磨性，能 够承受较大的扭矩和冲击。
应用领域
应用领域
广泛应用于各种机械传动系统，如冶金设备、矿山机械、电力设备等，尤其在 重型设备中更为常见。
材料种 类
钢制材料
用于制造弹性柱销联轴器 的销和套筒，具有较高的 强度和耐磨性。
尼龙材料
一种常见的塑料材料，用 于制造弹性柱销联轴器的 销和套筒，具有较好的耐 磨性和耐腐蚀性。
聚氨酯材料
一种弹性材料，用于制造 弹性柱销联轴器的销和套 筒，具有较好的弹性和耐 磨性。
材料性能
弹性联轴器运动与动力特性
弹性联轴器运动与动力特性1.1 弹性联轴器的刚度和阻尼弹性联轴器由于具有能产生较大弹性变形和阻尼作用的弹性元件，因此除能补偿两轴相对位移外，还能起缓冲和吸振的作用。
弹性联轴器能适应载荷的波动，所以其应用较广，类型也较多。
这种联轴器的缓冲和吸振性能主要与其刚度和阻尼有关。
联轴器的刚度可分为径向刚度、周向刚度和扭转刚度。
由于载荷变化多数以扭矩波动形式出现，由此引起的振动也是以扭转振动为主，所以联轴器最主要的刚度是扭转刚度。
扭转刚度易产生单位扭转变形所需的扭矩表示。
通常，由于传动轴系中其它零件的刚度都比弹性联轴器的刚度大得多。
所以为了简化起见，其它零件的弹性可以略去不计。
仅考虑联轴器弹性，并根据这一情况以联轴器的刚度作为传动轴系的刚度。
刚度可用下式表示：C=T/（3-1）式中 T——联轴器传递的扭矩；——在扭矩作用下两半联轴器的相对扭转角。
当轴系接近发生共振时，刚度随扭矩增大而增大，改变传动轴系的固有频率与振动频率之间的关系，就能避开共振。
弹性联轴器在传递不稳定扭矩的过程中，弹性元件的弹性变形随扭矩的改变而增减。
由于变形的不稳定，在弹性元件相对运动的接触表面上产生外摩擦，同时在弹性元件内部还存在内摩擦。
这些摩擦将吸收一部分动能转化为热能，使温度升高。
这就是联轴器的阻尼作用。
阻尼作用能实现缓冲和衰减振动。
联轴器的阻尼性能可以用阻尼系数表示。
它是每一次载荷循环中产生的阻尼能和储存在扭转弹性元件中的变形能之比，即ф=W d/W e。
在振动运动微分方程中，粘滞阻力系数用γ来表示，它与阻尼系数之间的关系为γ=，ω为振动频率或绕动力矩变化频率。
阻尼系数大，由于摩擦而消耗的能量就多，反之，阻尼系数小，由于摩擦而消耗的能量就少。
弹性联轴器一般都有缓冲和吸振功能，但是具有某一定值弹性的联轴器，并不是在任意的变扭矩作用下都能产生减振的效果，有时反而会引起更强烈的振动。
其原因不在于此联轴器的刚度大小。
可见，只有刚度和整个传动轴系的其他参数和载荷协调时，才能产生减振效果。
脉冲负载下高弹联轴器瞬态特性分析
理
Ｒ—— 阻尼 矩 阵 ； 刚度矩 阵 ； 五 —— 节点 加速 度 向量 ；
脉 冲负载 下 高 弹联 轴 器 瞬态 特 性分 析
吴家 明 ， 耀全 ， 蔡 曾凡 明
（ 军 工程 大 学 船 舶 与 动 力 学 院 ， 汉 ４ ０ ３ ） 海 武 ３０ ３
摘
要： 以应用于脉冲柴油机 发电机组 中的高弹联轴器为研究对象 ， 采用 Ｃ ＴＡ建立高弹联轴器 的精确 ＡＩ
三维模型 ， 利用 Ｈ ｐｒＭｅｈ对模 型进行有 限元 网格划分 ， ｙｅ ｓ 再导入到 Ａ Ｓ Ｓ Ｎ Ｙ 进行校 核分 析 ， 通过有 限元 方法仿
单元 引。 针 对 图 １ 示的高 弹 联轴 器 ， Ｃ ＴＡ 中对 所 在 ＡＩ
一 一
ａ实 体 模 型 ） ｂ） ｌ 制 ＾－ 型 特 ： 抑 模
图 ２ 高弹联轴器 三维模型
联 轴器 进行 实体 建模 ， 图 ２ ）对其 细节 部分如 见 ａ，
收稿 日期 ： １ 一ｌ ０ ２ １ ２— ３ ０ 修 回 日期 ： １ —１ ３ ２ １ ２— １ ０
１１ ６
脉冲负载下高 弹联轴器 瞬态 特性 分析—— 吴家明 ， 蔡耀全 ， 曾凡明
理 螺栓 连接 时 ， 用共节 点 的形式 ， 采 即在螺 栓连接
式中： 一
质 量矩 阵 ；
处 的两 个面使 重 合 的 两个 节 点 合 并成 一 个 ， 于 对 橡 胶块 与斜 直法 兰相粘 合 ， 由于两 者材 料不 同 ， 在 划 分 网格时 ， 了使其 节点 一一对 应重 合 ， 为 也采用
(完整word版)LS高弹性联轴器(通用型)
LS高弹性联轴器安装使用维护说明书Technical Manual forThe Highly Flexible LS Coupling上海大华联轴器厂SHANGHAI DAHUA COUPLINGS PLANTLS型高弹性联轴器是一种扭转弹性橡胶联轴器，可以补偿相连机器轴线的径向位移、轴向位移和角向位移。
用弹性元件来保证联轴器的扭转传递，并且具有各种不同的扭转刚度和阻尼系数可供选择，因而能充分地调节传动系统的扭转振动性能。
LS型高弹性联轴器主要由扭转弹性部件、膜片部件、联接件及扭转限位装置组成。
扭转弹性部件由多个元件组合而成，它根据结构尺寸和刚度级别的要求布置成单排和多排型。
每排弹性元件又由多个扇形块组成。
膜片部件是由多个呈正切方向布置的挠性杆组成。
它们都是布置在弹性部件的后端，并允许承受轴向位移。
扭转限位装置是当弹性部件破坏的瞬间，防止联接机器的断开，这时就变成扭转刚度联接。
The highly flexible LS coupling is a torsionally flexible rubber coupling that compensates redical, axial and angular shaft displacements of the connected machinery.The torque is transmitted by flexible elements. And the different torsional stiffness and damping factors available provided the possibility to satisfactorily tune the torsional vibration behaviour of the drive system.The main parts of the LS coupling are: the torsionally flexible part, the membrane part the connecting parts and the torsional limit device. The torsionally flexible part consists of elements, which can be arranged in one row or more rows respectively, dependent on the coupling size and the stiffness level. The flexible elements are divided into several segments. The membrane part consists of a number of flexible links whgich are arranged tangential. They are arranged behiand the flexible part and permit axial displacement. The torsional limit device will at the moment of failure of the flexible elements, prevent separation of the connected macinery. The connectionwill then be torsionally rigid.1 连接盘、扭转限位装置2 挠性杆座3 轴套4 挠性杆5 LS弹性元件disassemby ring flanged casing hub flexible link LS element弹性元件是用耐热橡胶制造的，允许使用环境温度-45℃～+70℃，同时要防止联轴器橡胶部分永不受油和热辐射的影响，为使使用寿命长，应注意足够的通风口孔。

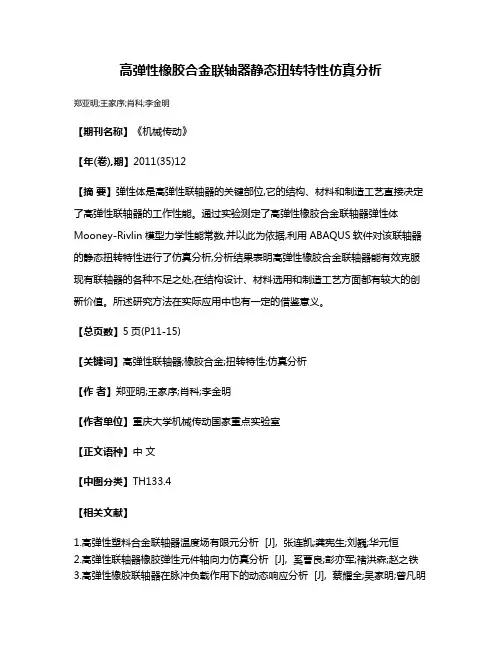

高弹性橡胶合金联轴器静态扭转特性仿真分析
高弹性橡胶合金联轴器静态扭转特性仿真分析
郑亚明;王家序;肖科;李金明
【期刊名称】《机械传动》
【年(卷),期】2011(35)12
【摘要】弹性体是高弹性联轴器的关键部位,它的结构、材料和制造工艺直接决定了高弹性联轴器的工作性能。
通过实验测定了高弹性橡胶合金联轴器弹性体Mooney-Rivlin模型力学性能常数,并以此为依据,利用ABAQUS软件对该联轴器的静态扭转特性进行了仿真分析,分析结果表明高弹性橡胶合金联轴器能有效克服现有联轴器的各种不足之处,在结构设计、材料选用和制造工艺方面都有较大的创新价值。
所述研究方法在实际应用中也有一定的借鉴意义。
【总页数】5页(P11-15)
【关键词】高弹性联轴器;橡胶合金;扭转特性;仿真分析
【作者】郑亚明;王家序;肖科;李金明
【作者单位】重庆大学机械传动国家重点实验室
【正文语种】中文
【中图分类】TH133.4
【相关文献】
1.高弹性塑料合金联轴器温度场有限元分析 [J], 张连凯;龚宪生;刘巍;华元恒
2.高弹性联轴器橡胶弹性元件轴向力仿真分析 [J], 奚曹良;彭亦军;褚洪森;赵之铁
3.高弹性橡胶联轴器在脉冲负载作用下的动态响应分析 [J], 蔡耀全;吴家明;曾凡明
4.高弹性联轴器静态扭转刚度和径向刚度仿真分析研究 [J], 褚洪森; 刘渊; 田宇琦; 李松山; 史进
5.新型橡胶联轴器设计与静态特性研究 [J], 邱跃统;段勇;顾笑冬
因版权原因，仅展示原文概要，查看原文内容请购买。

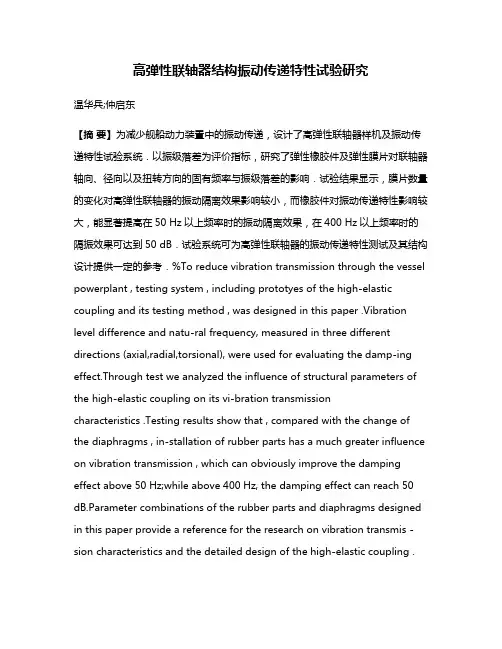

高弹性联轴器结构振动传递特性试验研究
