第二章 电器控制线路的基本原则和基本环节

第二章 电器控制线路的基本原则和基本环节
减压起动的方法:定子绕组串电阻
(或电抗器)起动、自耦变压器减
压起动、星-三角形减压起动、延 边三角形起动等。
(一)定子绕组串电阻起动控制
如图2-9
(二)星-三角形减压起动
(三)自耦变压器减压起动控制
三、三相绕线转子电动机的起动控制 绕线转子电动机用于要求起 动转矩较大的场合 起动的方法:在转子电路中 串接电阻和在转子电路中串接频 敏变阻器两种方法。 1、转子绕组串接起动电阻控制 电阻被短接的方式:三相电 阻不平衡短接法(用凸轮控制器) 和三相电阻平衡短接法(用接触 器)。
2、控制线路的设计
(1)设计主电路
(2)确定控制电路的基本部分
(3)设计控制电路的特殊部分 • 刀架的自动循环控制 • 无进给切削的实现
• 快速停车的实现
二、逻辑设计法 逻辑设计法是把电器控制线路中的接触器、继电器等电器 元件线圈的通电和断电、 触头的闭合和断开看成是逻辑变量,
线圈的通电状态和触头的闭合状态设定为“1” 态; 线圈的断
电气原理图、安装接线图和电器布置图三种。
一、电器控制线路常用的图形、文字符号(P41表2-1)
主电路标号和控制电路标号
二、电气原理图
1、绘制电气原理图应遵循的原则
① 电器控制线路根据电路通过的电流大小可分为主电路和控 制电路。主电路包括从电源到电动机的电路,是强电流通过的 部分,用粗线条画在原理图的左边;控制电路是通过弱电流的 电路,一般由按钮、电器元件的线圈、接触器的辅助触头、继 电器的触点等组成,用细线是画在原理图的右边。如图2-1 ② 电气原理图中,所有电器元件的图形、文字符号必须采用 国家规定的统一标准。 ③ 采用电器元件展开图的画法。同一电器元件的各部件可以 不画在一起,但需用同一文字符号标出。

电气控制电路基本环节

电气控制电路基本环节

2、时间继电器延时已到,而电路无切
换动作:检查时间继电器是否有故障, 检查KM3的常闭辅助触点是否未断开或 被卡住,KM3线圈是否损坏 3、△方式工作时,主电路短路:检查 电机线路故障,相序是否搞错
三、三相饶线转子电动机的起动控制

图2-14
1、电气控制基本控制规律: 3)多地联锁控制 4)顺序控制 5)自动循环的控制 2、三相异步电动机的起动控制:星形-三 角形减压起动控制、自藕变压器减压起动 控制、三相绕线转子电动机的起动控制
不能自锁:检查启动按钮是否有损坏,
检查接触器常开辅助触点是否未闭合或 被卡住(触点损坏) 不能互锁:检查启动按钮是否有损坏, 检查接触器常闭辅助触点是否未断开或 被卡住(触点粘连)


1、电气控制系统图的组成:原理图、
元件布置图、安装接线图 2、电气控制基本控制规律: 1)自锁与互锁的控制 2)点动与连续运转控制


自锁另一作用:实现欠压和失压保护
见图2-5
互锁电路
图2-6 B)电气互锁 C)机械互锁 D)为何要互锁?

二、点动与连续运转的控制
见图2-7
常见故障及处理方法
按下启动按钮,接触器不工作:检查
熔断器是否熔断,检查热继电器是否 动作,检查电源电压是否正常,检查 按钮触点是否接触不良,检查接触器 线圈是否损坏
四、电动机可逆运行能耗制动控制
图2-18 工作原理:参见P62

第五节 三相异步电动机的调速控制
调速方法:变极对数、变转差率、变频调速 变极对数:通过接触器触头来改变电动机绕 组的接线方式,以获得不同的极对数来达到 调速的目的。 变转差率:通过调节定子电压、改变转子电 路中的电阻、采用串级调速来实现。 变频调速:改变电动机交流电源的频率而达 到调速目的调速方法。

电气控制及PLC试题库及答案

电气控制及PLC试题库及答案

习题及答案《电气控制及PLC应用》第一部分电气控制部分2.鼠笼型异步电动机是如何改变旋转方向的?答:改变电动机三相电源的相序即可改变电动机的旋转方向,而改变三相电源的相序只需任意调换电源的两根进线3.什么是互锁(联锁)?什么是自锁?试举例说明各自的作用。

答:自锁:典型的应用是用自己的常开触点与开启按钮并联,锁定回路。

即使开启按钮弹开了,由于有自锁触点的连接,仍可形成回路。

这种接法就叫做“自锁”。

互锁:典型的应用是将继电器A的常闭触点串联在其他回路当中,而其他回路中继电器B的常闭触电串联在继电器A的回路中。

当继电器A的线圈先得电时,它的常闭触电会断开继电器B的回路。

相反,如果继电器B的线圈先得电时,它的常闭触电会断开继电器A的回路。

这样互相牵制,起到一定的逻辑作用。

这种接法就叫“互锁”。

4.低压电器的电磁机构由哪几部分组成?答:电磁系统主要由线圈、铁芯(静铁芯)和衔铁(动铁芯)3部分组成5.熔断器有哪几种类型?试写出各种熔断器的型号。

熔断器在电路中的作用是什么?答:熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。

其中,有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。

6.熔断器有哪些主要参数?熔断器的额定电流与熔体的额定电流是不是一样?(1)额定电压(2)额定电流(3)分断能力(4)时间—电流特性不一样,熔断器的额定电流与熔体的额定电流是两个不同的概念,通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体,但熔体的额定电流不能大于熔断器的额定电流。

8.交流接触器主要由哪几部分组成?简述其工作原理。

答:1)电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成,其作用是将电磁能转换成机械能,产生电磁吸力带动触点动作。

(2)触点系统包括主触点和辅助触点。

主触点用于通断主电路,通常为三对常开触点。

辅助触点用于控制电路,起电气联锁作用,故又称联锁触点,一般常开、常闭各两对。

ch2电气控制线路的基本原则与基本环节

ch2电气控制线路的基本原则与基本环节
额定技术数据,均应填写在元件明细表内。 ➢ 为阅图方便,图中自左向右或自上而下表示操作顺序,并尽可能减
少线条和避免线条交叉。 ➢ 将图分成若干图区,上方为该区电路的用途和作用,下方为图区号。
在继电器、接触器线圈下方列有触点表以说明线圈和触点的从属关 系。
CH2 电器控制线路的基本原则和基本控制环节 二、绘制、识读电气控制系统图的原则
一、单向旋转控制
3.接触器自锁控制
➢电气原理图 ➢工作原理 ➢保护环节
QS L1 L2 L3
FU1
FU2 FR
SB2
短路保护 :FU1、FU2
过载保护 :FR
KM
欠压、失压保护 :
FR
KM
SB1
KM
M
3~
KM
CH2 电器控制线路的基本原则和基本控制环节 一、单向旋转控制
4.连续与点动混合控制
➢开关切换 ➢按钮切换
等。
CH2 电器控制线路的基本原则和基本控制环节
一、图形符号和文字符号
2.文字符号
单字母符号:
➢基本文字符号:
双字母符号:由一个表示种类的单字母符号
与另一个字母组成,且以单字
母符号在前,另一字母在后的
次序列出,如“F”表示保护
器件类,“FU”则表示为熔断
器。
CH2 电器控制线路的基本原则和基本控制环节
一、图形符号和文字符号
2.文字符号
单字母符号:
➢基本文字符号:
双字母符号:
➢辅助文字符号:表示电气设备、装置和元器件以及电路的功能、 状态和特征。 如“RD”表示红色,“L”表示限制等。
➢补充文字符号:当规定的基本文字符号和辅助文字符号不够使用 时,可按国家标准中文字符号组成规律和下述原 则予以补充。

关于对电气控制线路基本环节的分析

关于对电气控制线路基本环节的分析

2 . 能耗制动控制线路
Hale Waihona Puke 机, 将机械能转化为电能 在转子上发热消耗了 a 当进入能耗制动的电动机 工作过 程如下: 按下启动按 钮S B 。 , KM 得 电并 自锁, 工作台 向左移 转子速度接近于零时, 时 间继电器K T 延时, 延时常闭触 点断开, K M: 线圈 动。 断 电, 其主 触点断开, 切除直流 电源 , 同时KM 辅助触点复位 , 时 间继 电 ( 二) 互锁控制线路
铁的线 圈。 按下启动按钮S B : , K M线 圈通电吸合, Y A 得电 , 闸瓦松开 闸
线圈失电, 反接制动结 束。 电, 电磁抱 闸在弹簧 作用下, 使 闸瓦与 闸轮紧紧抱 住电动机 转子 , 电动 触器KM ( 2 ) 电动机可逆 运行的反接制动控制线路 。 电阻R 是反接制动 电阻 , 机被迅 速制 动而 使得转 子停转 。 同时具有限制启动电流的作用。 工作原理 : 合上电源开 关Q S , 按 下正转启动 按钮 S B : , 中间继 电器 KA 线 圈得 电并 自 锁, 其常闭触 点断开, 互锁中间继电器KA 线 圈电路 ,
图1 所示 为电磁 抱闸断电制 动的控制线路。 图中Y A 为电磁 抱闸电磁 K M, 线圈得 电吸合并 自 锁, 其主触 点闭合, 电动机 定子 绕组得到 与正常 运转相序相反 的三相交流 电源 , 电动机进 入反按 制动状态 , 使电动机转 当电动机 转速接 近干零时 , 速度继 电器常开 触点复位 , 接 轮, 电动机 启动。 按下停止按钮S B , K M断电释放 , 电动 机和Y A同时 断 速迅 速下降 ,
阻R获得反序的三相交流 电源 , 对 电动机 进行反接制动 。 转子 速度迅 速 当转速小于6 0 r / mi n 时, K s 一1 常开触 点复位 , KA . 线 圈失电, 接 ( 1 ) 单 向能 耗制动控制 线路。 图2 所示 为时 间原则控制的单 向能 耗制 下降 , 动控制线路。 在电动机正常运行时, 若按下停止按钮s B , , 接触器KM块 电 触器K M, 释放 , 反接制动过程结束 。 释放, 电动机脱离三相交流 电源 , K T 、 K M 线圈得 电吸合并 自 锁, K M: 主 二, 三相 异步 电动 机 的可 逆. 互锁环 节 ( 一) 可逆控 制线路 触点闭合, 直 流电源加入定子绕组 , 电动机转 子切割定磁场, 相当干发电

电气控制基本环节

电气控制基本环节

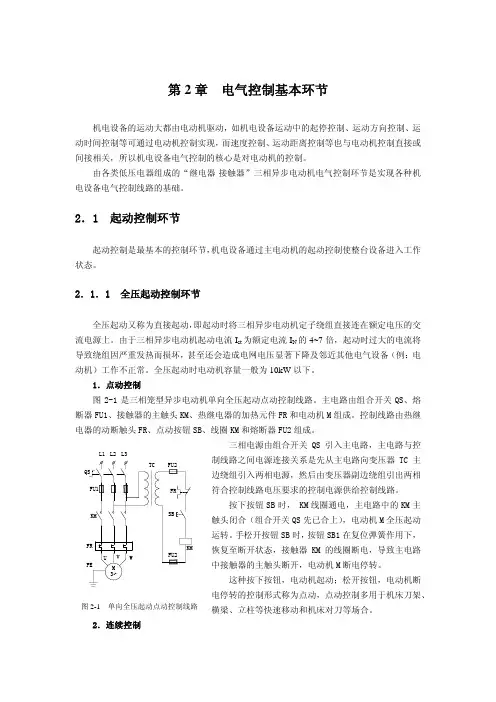

第2章电气控制基本环节机电设备的运动大都由电动机驱动,如机电设备运动中的起停控制、运动方向控制、运动时间控制等可通过电动机控制实现,而速度控制、运动距离控制等也与电动机控制直接或间接相关,所以机电设备电气控制的核心是对电动机的控制。

由各类低压电器组成的“继电器-接触器”三相异步电动机电气控制环节是实现各种机电设备电气控制线路的基础。

2.1 起动控制环节起动控制是最基本的控制环节,机电设备通过主电动机的起动控制使整台设备进入工作状态。

2.1.1 全压起动控制环节全压起动又称为直接起动,即起动时将三相异步电动机定子绕组直接连在额定电压的交流电源上。

由于三相异步电动机起动电流I st为额定电流I N的4~7倍,起动时过大的电流将导致绕组因严重发热而损坏,甚至还会造成电网电压显著下降及邻近其他电气设备(例:电动机)工作不正常。

全压起动时电动机容量一般为10kW以下。

1.点动控制图2-1是三相笼型异步电动机单向全压起动点动控制线路。

主电路由组合开关QS、熔断器FU1、接触器的主触头KM、热继电器的加热元件FR和电动机M组成。

控制线路由热继电器的动断触头FR、点动按钮SB、线圈KM和熔断器FU2组成。

制线路之间电源连接关系是先从主电路向变压器TC主边绕组引入两相电源,然后由变压器副边绕组引出两相符合控制线路电压要求的控制电源供给控制线路。

按下按钮SB时, KM线圈通电,主电路中的KM主触头闭合(组合开关QS先已合上),电动机M全压起动运转。

手松开按钮SB时,按钮SB1在复位弹簧作用下,恢复至断开状态,接触器KM的线圈断电,导致主电路中接触器的主触头断开,电动机M断电停转。

这种按下按钮,电动机起动;松开按钮,电动机断电停转的控制形式称为点动,点动控制多用于机床刀架、横梁、立柱等快速移动和机床对刀等场合。

2.连续控制图2-2是电动机全压起动连续控制线路。

三相电源仍由组合开关QS引入,两相控制线路电源引入方法则省略不画。

电气控制电路的基本环节

电气控制电路的基本环节
电气控制电路的基本环节
五、无变压器单管能耗制动控制
图2-20 电动机无变压器单管能耗制动电路
电气控制电路的基本环节
第五节 三相异步电动机的调速控制
一、三相笼型电动机变极调速控制
图2-21 双速电动机三相绕组连接图
电气控制电路的基本环节
图2-22 双速电动机变极调速控制电路
电气控制电路的基本环节
一、自锁与互锁的控制
自锁与互锁的控制统称为电气的联锁控制,在电气 控制电路中应用十分广泛,是最基本的控制。
电气控制电路的基本环节
三相笼型异步电动机全压起动单向运转控制电路
图2-5 为三相笼型异步电动机全压起动单向运转控制电路
电气控制电路的基本环节
转换开关控制电动机正反转电路
图2-6 转换开关控制电动机正反转电路
11 13
15 17
20 24
30
14~60
电气控制电路的基本环节
二、自耦变压器减压起动控制
图2-14 XJ01系列自耦减压起动电路图
电气控制电路的基本环节
表2-2 XJ01系列自耦减压起动器技术数据
型号
XJ01—14 XJ01—20 XJ01—28 XJ01—40 XJ01—55 XJ01—75 XJ01—80 XJ01—95 XJ01—100
1.额定频率以下的调速 2.额定频率以上的调速
电气控制电路的基本环节
(二)三相异步电动机变频调速时的机械特性
1、U1/f1=常数时的变频调速机械特性
图2-24 三相异步电动机U1/f1=常数 变频调速机械特性
电气控制电路的基本环节
2、U1/f1N的变频调速机械特性
图2-25 U1=U1N 时三相异步电动机 变频调速机械特性

电气控制电路的基本环节

电气控制电路的基本环节
8
第二章
欠电压继电器应用举例
380V A B C
Q
~110V
停止 按钮 启动 SB2 按钮
辅助电路
KM
KV
KV
KM M 3~
线圈
9
第二章
六、过电压保护
保护原因:电磁线圈在通断时会产生较高的 感应电动势,将使电磁线圈绝缘击穿而损坏。 保护方法:在线圈两端并联一个电阻串电容 的电路或二极管串电阻的电路。
Q
~110V
SB1
主电路
FU KM
停止 按钮 启动 SB2 按钮
辅助电路
KM
KA
I < KA KM M 3~
12
线圈
第二章
八、其它保护
其它保护包括:超速保护、行程保护、油压 (水压)保护等。
保护方法:在控制电路中串接一个感受这些参 量控制的常开或常闭触头,实现对控制电路的控制 来实现。
九、电机控制的基本保护要求
2
第二章
第七节 电气控制系统常用的保护环节
一、短路保护 二、过电流保护 三、过载保护 四、失电压保护
五、欠电压保护
六、过电压保护 七、直流电动机的弱磁保护 八、其它保护
3
第二章
一、短路保护
短路:指电路中的电流瞬时达到额定电流的十 几倍与几十倍。
保护方法:采用熔断器或低压断路器。 注意:选择熔断器或低压断路器额定电流时, 必须避开电动机的起动电流,但对短路电流仍能起 保护作用。 熔断器额定电流:单台电动机非频繁起动为 (1.5~2.5)INM,频繁起动为(3~3.5)INM。
延时 控制

→ KM2线圈通电 自锁→M2运转
→KM2常闭触点断 开→KT线圈断电
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工厂电气控制设 基本电气备控制线路的分析与设计
电气控制线路的基本控制环节
|目录| 1
三相异步电动机单向连动控制线路
2 三相异步电动机单向点动控制线路
3
三相异步电动机联锁控制线路
4
三相异步电动机顺序控制线路
5
三相异步电动机多地控制线路
1、三相异步电动机单向连动控制线路
• 图2.5所示是三相笼 型异步电动机单向直 接起动、自由停车的 电气控制线路。
这种线路既有“电气联锁”,又有“机械联锁”,故称为“双重联锁”, 此种线路既能实现电动机直接正、反转的功能,又保证了电路可靠的工 作,常用在电力拖动控制系统中。
24、电三气相图异的步图电形动符机号顺和序文控字制符线号路
(a)主电路
(b)控制线路一 (c)控制线路二 (d)控制线路三 图2.10 顺序控制线路
24、电三气相图异的步图电形动符机号顺和序文控字制符线号路
顺序控制的规律 (1)当要求甲接触器工作后才允许乙接触器工作,则在乙接触器线圈电 路中串入甲接触器的动合触点。 (2)当要求乙接触器线圈断电后才允许甲接触器线圈断电,则将乙接触 器的动合触点并联在甲接触器的停止按钮两端。
Байду номын сангаас
25、电三气相图异的步图电形动符机号多和地文控字制符线号路
图2.11 三相笼型异步电动机单方向旋转的两地控制线路
25、电三气相图异的步图电形动符机号多和地文控字制符线号路
多地控制的规律 对电动机进行多地控制时,所有的启动按钮全部并联在自锁触点两端,按下 任一处的启动按钮都可以启动电动机;所有的停止按钮全部串联接在接触器 线圈回路,按下任一处的停止按钮都可以停止电动机的工作。 上述以三相笼型异步电动机直接启动的控制为例,介绍了电气控制线路的基 本组成规律,这些规律同样适用于绕线式异步电动机和直流电动机的控制线 路。
图2.9 双重互琐的正反转控制线路
23、电三气相图异的步图电形动符机号联和锁文控字制符线号路
需要强调的是,复式按钮不能代替联锁触点的作用。例如,当主电 路中正转接触器KM1的触点发生熔焊(即静触点和动触点烧蚀在一起 )现象时,由于相同的机械连接,KM1的触点在线圈断电时不复位, KM1的动断触点处于断开状态,可防止反转接触器KM2通电使主触点 闭合而造成电源短路故障,这种保护作用仅采用复式按钮是做不到的。
谢谢
23、电三气相图异的步图电形动符机号联和锁文控字制符线号路
1.接触器控制正反转
图2.7 接触器控制正反转控制线路
23、电三气相图异的步图电形动符机号联和锁文控字制符线号路
2.接触器联锁正反转控制
图2.8 接触器联锁正、反转控制线路
23、电三气相图异的步图电形动符机号联和锁文控字制符线号路
3.双重互锁正反转控制
• 控制电路中的FU2用 做短路保护,SB2为 启动按钮,SB1为停 止按钮。
(a)主电路
(b)控制电路
图2.5 三相笼型异步电动机单向直接起动控制线路
2、三相异步电动机单向点动控制线路
图2.6 点动控制线路
2、三相异步电动机单向点动控制线路
点动控制的规律 由以上的分析可知,电动机长动与点动控制的关键环节是自锁触点 是否接入。若能实现自锁,则电动机连续运转;若断开自锁回路,则电 动机实现点动控制。即点动控制时不能接通自锁回路。
