支架设计方案
钢结构支架方案
钢结构支架方案钢结构支架方案1. 引言钢结构支架是一种用于支撑和维持建造物结构稳定的重要组成部份。
本文档将详细介绍钢结构支架的设计、施工和安装过程，以确保其安全可靠。
通过合理的设计和严格的施工标准，钢结构支架可以提供良好的支持和保护，满足建造物的结构需求。
2. 设计与规范2.1 结构设计在钢结构支架的设计过程中，需要考虑建造物的类型、用途和结构要求。
根据设计标准和规范，计算支架的承重能力，确定合适的支撑点和连接方式。
2.2 材料选择钢结构支架的材料选择要符合相应的设计规范要求，如强度、耐腐蚀性和可焊性等。
常用的材料包括碳钢、不锈钢和铝合金等。
2.3 结构连接支架的连接通常使用螺栓连接或者焊接连接。
设计时要考虑连接的刚度和强度，确保连接处无松动和变形。
3. 施工过程3.1 地基处理在施工前，要对地基进行检测和处理，确保地基稳定可靠。
常用的地基处理方法包括加固、混凝土浇筑和地基加固等。
3.2 模板制作根据设计图纸，制作适应钢结构支架的模板。
模板要符合支架的尺寸和形状要求，确保施工的精确性和一致性。
3.3 钢结构制作根据设计要求，在工厂或者现场制作钢结构支架。
制作过程中要保证材料的质量和尺寸的准确性。
3.4 安装与调试将钢结构支架安装到预定位置，并进行调试和测试。
安装过程中要确保支架的对齐、水平和稳定。
4. 安全与风险控制4.1 安全措施在施工过程中，要严格遵守安全操作规程，佩戴必要的安全装备，以及设置警示标志和安全措施，确保施工安全。
4.2 风险控制识别并评估施工过程中的风险，并采取相应的控制措施，以减少事故的发生。
风险控制方案应包括应急预案和安全培训等。
5. 文档附件本文档涉及的附件如下：- 结构设计图纸- 支架连接详情图- 施工现场照片- 安全操作手册6. 法律名词及注释- 建造法：指定了建造物设计、建造、使用和管理的法律规定。
- 钢结构设计规范：规定了钢结构的设计原则、计算方法和验算要求。
- 施工标准：包括施工过程中的技术规范、操作规程和安全要求等。
支架安装施工方案设计
一、工程概况本工程涉及各类支架安装，包括管道支架、光伏支架、电气支架等。
工程地点位于XX市，施工周期为XX个月。
为确保工程质量、安全、进度，特制定本支架安装施工方案。
二、施工准备1. 人员准备（1）成立支架安装施工小组，由项目经理担任组长，负责整个施工过程中的协调、监督、管理工作。
（2）组织施工人员进行技术培训，确保施工人员熟悉支架安装工艺、质量标准和安全操作规程。
2. 材料准备（1）根据设计图纸和工程量，准备各类支架、配件、连接件等。
（2）对材料进行检验，确保其质量符合国家标准。
3. 工具准备（1）准备支架安装所需的各种工具，如电焊机、切割机、扳手、水平仪等。
（2）对工具进行检查，确保其性能良好。
4. 施工现场准备（1）清理施工现场，确保场地平整、畅通。
（2）设置安全警示标志，做好安全防护措施。
三、施工工艺1. 管道支架安装（1）按照设计图纸和施工要求，确定支架位置。
（2）在支架基础处挖坑，坑底平整，宽度比支架基础大100mm，深度比支架基础深100mm。
（3）将支架基础放入坑内，调整水平度，用混凝土浇筑固定。
（4）安装支架，调整水平度，用紧固件固定。
2. 光伏支架安装（1）按照设计图纸和施工要求，确定支架位置。
（2）在支架基础处挖坑，坑底平整，宽度比支架基础大100mm，深度比支架基础深100mm。
（3）将支架基础放入坑内，调整水平度，用混凝土浇筑固定。
（4）安装支架，调整水平度，用紧固件固定。
3. 电气支架安装（1）按照设计图纸和施工要求，确定支架位置。
（2）在支架基础处挖坑，坑底平整，宽度比支架基础大100mm，深度比支架基础深100mm。
（3）将支架基础放入坑内，调整水平度，用混凝土浇筑固定。
（4）安装支架，调整水平度，用紧固件固定。
四、质量控制1. 材料检验：对支架、配件、连接件等材料进行检验，确保其质量符合国家标准。
2. 施工过程：严格按照施工工艺和质量标准进行施工，确保支架安装质量。
成品支架方案
成品支架方案一、引言支架是一种广泛使用的工具，常用于支撑和固定各种物品。
在制造业、建筑业、家居用品等领域都有着重要的应用。
对于企业和个人而言，选择合适的支架方案非常关键，它直接影响到产品质量和安全性。
本文将介绍一种成品支架方案，包括设计原理、材料选用、制作步骤等内容。
二、设计原理成品支架的设计原理是基于物品的重量和稳定性考虑而确定的。
支架应具备足够的强度和稳定性，能够承受物品的重量并保持固定不动。
同时，为了提高支架的实用性，设计上还需考虑易于存储、便于搬运和安装等因素。
三、材料选用成品支架常用的材料有钢材、铝材和塑料等。
钢材具有较高的强度和稳定性，适用于承重较大的支架；铝材重量较轻，易于搬运和安装，适用于一些轻负载的支架；而塑料材料则具有防腐蚀、耐磨损等特点，适用于特殊环境下的支架。
根据实际情况，选择合适的材料对于成品支架的质量和耐用性至关重要。
四、制作步骤1. 确定设计图纸：根据实际需求，设计成品支架的图纸，并根据图纸确定所需材料的尺寸和数量。
2. 准备材料：根据设计图纸，准备好所需的钢材、铝材或塑料材料，并进行加工预处理。
3. 切割和连接：根据图纸中的尺寸要求，使用相应的工具对材料进行切割和连接，保证支架的稳定性和强度。
4. 表面处理：对切割和连接好的支架进行表面处理，如除锈、喷涂等，以提高其耐腐蚀性和美观度。
5. 安装测试：将制作好的成品支架进行安装测试，确保其能够承受相应的重量，保持稳定。
6. 修整和调整：根据安装测试结果，对支架进行必要的修整和调整，确保其完全符合设计要求。
7. 成品检验：对修整和调整好的成品支架进行全面检查，确保其质量达到标准要求。
五、应用案例成品支架方案在不同领域都有着广泛的应用。
以下以几种常见的应用案例进行介绍：1. 制造业：用于支撑机械设备、零部件等，确保生产过程的顺利进行。
2. 仓储业：用于存放货物，提高货物的管理效率和空间利用率。
3. 家居用品：用于支撑家具、电器等，保证其稳定性和安全性。

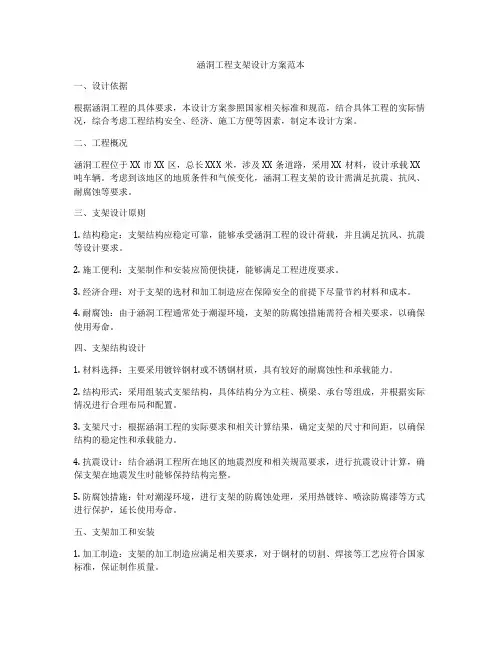

涵洞工程支架设计方案范本
涵洞工程支架设计方案范本一、设计依据根据涵洞工程的具体要求，本设计方案参照国家相关标准和规范，结合具体工程的实际情况，综合考虑工程结构安全、经济、施工方便等因素，制定本设计方案。
二、工程概况涵洞工程位于XX市XX区，总长XXX米，涉及XX条道路，采用XX材料，设计承载XX 吨车辆。
考虑到该地区的地质条件和气候变化，涵洞工程支架的设计需满足抗震、抗风、耐腐蚀等要求。
三、支架设计原则1. 结构稳定：支架结构应稳定可靠，能够承受涵洞工程的设计荷载，并且满足抗风、抗震等设计要求。
2. 施工便利：支架制作和安装应简便快捷，能够满足工程进度要求。
3. 经济合理：对于支架的选材和加工制造应在保障安全的前提下尽量节约材料和成本。
4. 耐腐蚀：由于涵洞工程通常处于潮湿环境，支架的防腐蚀措施需符合相关要求，以确保使用寿命。
四、支架结构设计1. 材料选择：主要采用镀锌钢材或不锈钢材质，具有较好的耐腐蚀性和承载能力。
2. 结构形式：采用组装式支架结构，具体结构分为立柱、横梁、承台等组成，并根据实际情况进行合理布局和配置。
3. 支架尺寸：根据涵洞工程的实际要求和相关计算结果，确定支架的尺寸和间距，以确保结构的稳定性和承载能力。
4. 抗震设计：结合涵洞工程所在地区的地震烈度和相关规范要求，进行抗震设计计算，确保支架在地震发生时能够保持结构完整。
5. 防腐蚀措施：针对潮湿环境，进行支架的防腐蚀处理，采用热镀锌、喷涂防腐漆等方式进行保护，延长使用寿命。
五、支架加工和安装1. 加工制造：支架的加工制造应满足相关要求，对于钢材的切割、焊接等工艺应符合国家标准，保证制作质量。
2. 安装要求：支架的安装应由具有相关施工资质和经验的专业团队进行，严格按照设计要求和施工工艺进行安装，保证结构的牢固和稳定。
六、质量控制与工程检测1. 质量控制：针对支架的加工和安装过程，应严格遵循相关工艺标准和设计要求，实施质量监控和检查。
2. 工程检测：支架安装完成后，应进行相关质量检测，包括结构的承载能力、抗震性能、防腐蚀效果等，确保支架具有符合要求的质量。
现浇桥梁支架专项方案
现浇桥梁支架专项方案一、项目背景现浇桥梁是指在施工过程中，将混凝土等建筑材料通过模板现场浇筑成桥梁构件。
为了支撑和固定桥梁构件，在施工过程中需要使用桥梁支架。
二、方案目标本方案的目标是针对现浇桥梁施工，提供一套高效、安全、稳定的桥梁支架方案，以确保施工的顺利进行。
三、方案内容1.设计支架结构根据桥梁的结构和施工要求，设计合适的支架结构。
支架结构应具有强度高、刚度好、稳定性强的特点，能够承受桥梁构件的自重和外力的作用。
2.选择支架材料根据桥梁的设计要求和施工条件，选择适宜的支架材料。
支架材料应具有良好的承载能力，耐久性好，且易于安装和拆卸。
3.搭设支架系统在施工现场按照设计要求搭设支架系统。
支架系统的搭设需要严格按照安全操作规范，确保支架的稳定和安全性。
4.进行支架调整和检查在搭设支架系统后，进行支架的调整和检查。
调整支架的高度和水平度，保证支架的稳定性和桥梁构件的准确定位。
5.进行混凝土浇筑在支架搭设完成后，进行混凝土的现场浇筑。
在浇筑过程中，需注意浇筑的连续性和均匀性，确保混凝土的质量和强度。
6.拆除支架等待混凝土充分硬化后，进行支架的拆除。
拆除支架时需要注意安全，避免对桥梁构件和施工人员造成伤害。
四、操作规范1.施工人员应具有相关的技术知识和操作经验，且必须经过专业培训和考核合格后方可上岗。
2.在搭设支架系统时，要严格按照设计要求操作，确保支架的稳定性。
3.在进行混凝土浇筑时，要注意浇筑的连续性和均匀性，以免出现混凝土质量不合格的问题。
4.在拆除支架时，要注意安全，采取适当的措施，避免对桥梁构件和施工人员造成伤害。
五、效果评估通过对现浇桥梁支架专项方案的实施，可以提高桥梁施工的效率和质量，减少工期和成本，并确保施工的安全性。
六、总结本方案针对现浇桥梁施工，提供了一套高效、安全、稳定的桥梁支架方案。
通过严格按照操作规范进行施工，可以提高施工效率和质量，确保施工的安全和成功。
支架阻尼设计方案
支架阻尼设计方案一、阻尼材料选择选择合适的阻尼材料是设计阻尼支架的首要任务。
常见的阻尼材料有橡胶、聚酯、硅胶等，它们具有不同的阻尼性能和力学特性。
根据支架的用途和使用环境，选择具有优良阻尼性能、耐久性和温度稳定性的材料。
二、阻尼结构形式阻尼结构形式的设计主要考虑支架的刚度和稳定性要求。
根据实际需求，可以采用多种阻尼结构形式，如橡胶垫、弹簧阻尼器、液压阻尼器等。
这些结构形式能够有效地吸收振动和冲击，提高支架的稳定性。
三、阻尼厚度设计阻尼厚度的设计需要根据材料的特性和支架的用途来确定。
较厚的阻尼层可以提供更好的减振效果，但会增加重量和成本。
较薄的阻尼层则具有较轻的重量和较低的成本，但在承受较大振动时可能会发生较大的变形。
因此，在厚度设计中需要进行折中考虑。
四、阻尼层数设计阻尼层数的设计主要考虑支架的阻尼性能和结构强度要求。
多层阻尼结构可以提供更好的减振效果，但会增加重量和成本。
单层阻尼结构则具有较轻的重量和较低的成本，但在承受较大振动时可能会发生较大的变形。
因此，需要根据实际需求选择合适的层数。
五、阻尼安装方式阻尼安装方式的设计需要考虑支架的结构和安装环境。
常见的安装方式有粘贴式、嵌入式和夹持式等。
不同的安装方式对阻尼性能和支架的结构强度有一定影响，因此需要根据实际情况进行选择。
六、阻尼表面处理为了提高阻尼层的附着力和耐久性，需要对阻尼材料的表面进行处理。
常见的表面处理方式有打磨、喷砂、涂底漆等。
这些处理方式能够增加阻尼材料与支架表面的接触面积，提高附着力。
七、阻尼耐久性测试为了确保阻尼支架的性能和稳定性，需要进行耐久性测试。
测试的内容可以包括振动试验、疲劳试验、温度循环试验等，以模拟阻尼支架在实际使用中的各种环境条件。
根据测试结果对设计进行优化改进，以提高支架的耐久性和可靠性。
八、阻尼性能评估在完成阻尼支架的设计后，需要对其实施性能评估。
性能评估的内容可以包括振动衰减性能、刚度性能、稳定性性能等，以验证设计的可行性和有效性。
《搭支架作业设计方案》
《搭支架》作业设计方案一、作业背景在进修建筑工程相关课程中，搭建支架是一个非常基础且重要的技能。
通过搭建支架，学生可以进修到如何安全、稳固地支持建筑物或其他结构物的方法和技巧。
因此，本次作业旨在让学生通过实际操作，掌握搭建支架的基本步骤和注意事项。
二、作业目标1. 了解支架的定义和作用；2. 掌握搭建支架的基本步骤；3. 进修支架搭建的安全注意事项；4. 提高学生的团队合作能力和实际操作能力。
三、作业内容1. 理论进修：讲解支架的定义、作用和分类，介绍支架搭建的基本原则和步骤；2. 实际操作：分组进行支架搭建实践，每组成员轮流参与不同工作环节，如测量、搭建、固定等；3. 安全教育：重点讲解支架搭建过程中的安全注意事项，如穿戴安全帽、应用安全带等；4. 经验总结：每组学生根据实际操作经验，撰写搭建支架的总结报告，包括遇到的问题、解决方法和心得体会。
四、作业流程1. 第一周：组建小组，分配任务，进行支架搭建前的理论进修；2. 第二周：实际操作，每组完成支架搭建任务，并记录操作过程；3. 第三周：安全教育，进修支架搭建的安全知识；4. 第四周：撰写总结报告，准备展示和分享经验。
五、作业评判1. 实际操作效果：支架搭建的稳固水平和完成时间；2. 安全认识：是否恪守安全规定，应用安全装备；3. 团队合作：小组成员之间的合作默契和分工合理性；4. 总结报告：是否能够准确总结搭建支架的经验和教训。
六、作业展示1. 每组学生在教室上展示支架搭建的过程和效果；2. 学生可分享自己的操作经验和心得，互相交流进修。
七、作业总结通过本次作业设计，学生将能够全面了解支架搭建的基本原则和步骤，培养实际操作能力和团队合作认识，提高安全认识和问题解决能力。
希望学生能够在实践中不息提升自己，为将来的建筑工程实践打下坚实基础。
【1300字】。
柔性支架配置方案
柔性支架配置方案引言柔性支架是一种非常重要的结构配置，广泛应用于各个领域，如机械、机器人、航空航天等。
本文档将介绍柔性支架的基本概念、配置方案以及相关的设计原则。
概述柔性支架是一种由柔性材料制成的结构，能够在受到外力作用时发生形变而保持弹性恢复。
它通常由多个相互连接的刚性单元构成，这些单元之间通过柔性连接件连接。
柔性支架具有轻量、高强度、自适应等优点，因此在众多应用中备受青睐。
柔性支架的配置方案单段式柔性支架单段式柔性支架是柔性支架的一种常见配置方案。
它由若干个刚性单元依次连接而成，每个刚性单元之间通过柔性连接件连接。
这种配置方案简单直观，适用于大部分情况。
单段式柔性支架能够在受力时均匀分担外力，保证整个支架的稳定性和强度。
多段式柔性支架多段式柔性支架是在单段式柔性支架的基础上进行进一步的组合和扩展得到的。
它由多个单段式柔性支架组成，通过柔性连接件相互连接。
多段式柔性支架在应对更加复杂的力学环境时能够发挥更好的性能。
它具有更高的自由度和适应性，可以根据具体应用需求进行灵活调整。
特殊形状柔性支架除了常规的单段式和多段式柔性支架外，还存在一些特殊形状的柔性支架。
这些柔性支架根据具体应用需求进行设计，以满足特殊的功能要求。
例如，环形柔性支架可用于环形结构的支撑，曲面柔性支架可用于曲面结构的改变等。
这些特殊形状的柔性支架通常需要进行专门的设计和制造。
设计原则在配置柔性支架时，需要考虑以下几个设计原则：1.强度和刚度：柔性支架需要具备足够的强度和刚度，以确保在受到外力时能够保持结构稳定。
2.自适应性：柔性支架应具有自适应性，能够在不同的力学环境下自动调整形状和分布力量。
3.材料选择：选择合适的柔性材料以满足设计要求，如轻量、高强度、高耐热等。
4.系统设计：配置柔性支架时需要考虑整个系统的设计，包括支架的连接方式、力学特性等。
5.模拟和测试：在设计柔性支架之前，需要进行模拟和测试来验证设计的性能和稳定性。
结论柔性支架的配置方案是设计柔性结构中非常重要的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
支架设计方案
锦州阳光3Mwp光伏并网发电项目包括地面固定式安装、屋面固定式安装、走廊固定式安装以及平单轴跟踪、斜单轴跟踪和双轴跟踪等。
关于固定式安装支架设计原则如下：
1.所有地面固定式采用螺旋桩作为生根基础，螺旋桩埋置深度需要
现场试验后确定；螺旋桩要保证在整个电站寿命期内不得出现质量问题；
2.必须有设计计算书以确定各构件的规格尺寸；
3.电池板最低处距地面不得少于600mm；
4.所有焊接零件其焊缝高度不得小于5mm，且全是满焊，不得有焊
接缺陷；
5.所有地面支架采用热镀锌，镀锌厚度不得小于85μm；电池板固
定压板采用供应商提供的成熟的铝合金压板；
6.每个安装单元的支架背后最少需要在两跨中设置斜撑，斜撑具有
可调节的功能；
7.紧固件材质为304不锈钢或者采用其他碳钢材质，但是要保证在
电站寿命期内不得有锈蚀；
8.按照我方提供的支架布置形式及螺旋桩生根数量设计，假如达不
到强度或刚度要求，双方可以探讨布置形式；
9.按照我方提供的汇流箱固定点设计汇流箱固定方式；
10.提供绑扎线缆的固定位置；
11.提供接地扁钢的固定点。
1.提供完善的与屋面生根的解决方案，以杜绝给破坏原屋面防水问
题；
2.必须有设计计算书以确定各构件的规格尺寸；
3.以我方提供的原屋面上的混凝土支座为基础进行生根设计（以你
方实际考察屋面的具体情况为最终设计依据），生根方案原则上应该考虑由于温度变化引起的应力对屋面的影响；
4.由于是在屋面安装，尽量避免高大、笨重的单件零件出现，单件
物品最大重量不超过50kg；
5.必须根据我方提供的支架布置形式设计，假如此种布置达不到设
计强度或刚度要求，双方可以探讨更为合适的布置形式；
6.电池板最低处与屋面距离不得小于200mm；
7.所有地面支架采用热镀锌，镀锌厚度不得小于85μm；电池板固
定压板采用供应商提供的成熟的铝合金压板；
8.每个安装单元的支架背后最少需要在三跨中设置斜撑，斜撑具有
可调节的功能；
12.紧固件材质为304不锈钢或者采用其他碳钢材质，但是要保证在
电站寿命期内不得有锈蚀；
9.按照我方提供的汇流箱固定点设计汇流箱固定方式；
10.提供绑扎线缆的固定位置；
11.提供接地扁钢的固定点；
12.提供线槽托架解决方案。
1.必须提供支架设计计算书，以确定支架与屋面生根点的数量；
2.由于是在屋面安装，尽量避免高大、笨重的单件零件出现，单件
物品最大重量不超过30kg；
3.必须根据我方提供的支架布置形式设计，假如此种布置达不到设
计强度或刚度要求，双方可以探讨更为合适的布置形式；
4.生根点处的夹具必须与固定在屋面板的支座上，严禁此处夹具只
与屋面板相连接；
5.电池板最低处与屋面最小距离不得小于100mm；
6.假如屋面材质与固定于其上的夹具材质不同，需要提供由于不同
种材质产生电化学腐蚀的解决方案；
13.紧固件材质为304不锈钢或者采用其他碳钢材质，但是要保证在
电站寿命期内不得有锈蚀；
7.按照我方提供的汇流箱固定点设计汇流箱固定方式；
8.提供绑扎线缆的固定位置；
9.提供接地扁钢的固定点；
10.提供线槽托架解决方案。
