粉罐车培训教材

PPT文档演模板
电动机动力系统
粉罐车培训教材
4).双动力系统：主要由柴油机、电动机、空压机、电瓶、油箱、电控箱、 一轴、传动轴等组成，是由柴油机或电动机带动空压机的一种动力形式， 其中的柴油机标配为潍柴4102，电动机标配功率为45KW
PPT文档演模板
双动力系统
粉罐车培训教材
2.2.3通用部件的结构及配置
粉罐车培训教材
e.管道系统 管道系统含进气管道和出料管道
进气管道主要作用是提供压缩气体的输送渠道，将气源产生的高压气体输送 到罐体内部。
我厂粉罐单车进气管道中主管道规格为2.5”，分管道规格为2”
出料管道主要作用是提供罐内介质的输送渠道，将罐内介质由罐内输送到罐 体外部。
我厂粉罐单车出料管道规格为4”
2.2主要结构及配置
粉罐车按结构形式分可分为粉罐单车和粉罐半挂车
PPT文档演模板
粉罐车培训教材
2.2.1粉罐单车主要由底盘、罐体总成、流化装置、动力系统、管道系统、 连接装置和附属装置等组成
底盘
手刹 拉把
罐体
爬梯
压力 表
围栏
人孔 盖
卸压 阀
PPT文档演模板
进气 阀
外接 气源
安全 阀
空压 机及 传动 轴
PPT文档演模板
喷砂房
烤漆房
粉罐车培训教材
※ 课程小结
本课程主要介绍了粉罐车的发展、工作原理、结构配置及生产工艺流程， 重点内容是结构配置部分，希望通过本次课程的介绍，能够增加大家对 粉罐车的了解
PPT文档演模板
粉罐车培训教材
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
PPT文档演模板
粉罐车培训教材
2.2.2粉罐半挂车主要由底架总成、罐体总成、流化装置总成、动力系统 总成、管道系统总成、悬挂系统总成、支撑装置总成、围栏总成、防护 网、挡泥板等组成。
柴油 机系 统
罐体
人孔 盖
围栏
卸压 阀
爬梯
止回 阀
安全 阀
外接 气源
进气 阀
底架
助吹 阀
出料 蝶阀
悬挂 系统
挡泥 板
粉罐车多用于建筑行业的水泥运输，为建筑工地、混凝土搅拌站等
提供水泥，也有用于运输电厂产生的粉煤灰等粉粒物料。目前国内的 市场饱有量约2万台，中集车辆集团占有绝对多数的市场份额，中集瑞 江则是集团内粉罐车最大的基地企业。
国内粉罐车的其它主要生产厂家有：安徽开乐专用车辆股份有限公
司、（中集车辆集团）扬州中集通华专用车有限公司、（中集车辆集 团）河南洛阳凌宇汽车有限公司、（中集车辆集团）驻马店中集华骏 车辆有限公司、（中集车辆集团）山东东岳集团有限公司、安徽星马 股份有限公司等。
目前，我厂粉罐车人孔盖主要有两种形式，内扣式人孔盖和A型外压式 人孔盖。内扣式人孔盖操作方便，A型外压式人孔盖安全可靠
内扣式人孔盖
PPT文档演模板
A型外压式人孔盖
粉罐车培训教材
c.水箱
水箱是粉罐车的主要选装部件，主要用来装水，方便驾驶员使用
目前粉罐车的水箱有罐体普通水箱、罐体隐藏式水箱、普通水箱，均可做成气压式， 方便喷淋，其中罐体普通水箱直径为400mm，长度可选4m、6m、8m、10m，是 主要选配形式，普通水箱直径为550mm。
PPT文档演模板
粉罐车培训教材
c.流化装置总成
半挂车的流化床形式有透气布(即多孔板)流化床和透气袋(即布袋式)流 化床。
我厂粉罐半挂车流化床只做透气袋式。
透气袋式流化床
PPT文档演模板
透气布式流化床
粉罐车培训教材
d.动力系统
动力系统是粉罐半挂车的动力装置，主要作用是为整车卸料时提供压缩气体
动力系统按结构形式分为柴油机动力系统、取力器动力系统、电动机动力系 统及双动力系统，其中空压机规格有10/2、12/2，品牌主要有天泓、福达、 苏州，我厂半挂标配空压机为天泓牌 1).柴油机动力系统：主要由柴油机、空压机、电瓶、油箱等组成，是通过 柴油机带动空压机的一种动力形式,其中柴油机标配为潍柴4102
单面焊双面成型自动埋弧焊机
粉罐车培训教材
c.筒体卷制 用专用输送台架，将拼接后的板材输送到卷板机进行卷制，并用专用吊
具辅助吊装，使板材卷制成筒形，并焊接纵焊缝，经卷板机压辊校形后吊 出。复验卷制后的筒体周长与封头周长相符
PPT文档演模板
6.5m大型卷板机
粉罐车培训教材
d.筒体焊接 罐体外焊缝通过滚轮架采用埋弧焊接
止回 阀
助吹 阀
出料 蝶阀
挡泥 板
副梁
粉罐车培训教材
a.底盘 对于粉罐单车，底盘是主要的承载部件，是整车实现行走、制
动、转弯的关键部件。目前我厂粉粒物料运输单车的底盘全部是
外购件。按驱动形式区分主要为8X4底盘和6X4底盘 驱动形式的含义：8X4表示总轮位数为8(4根轴)，驱动轮位数为4
6X4表示总轮位数为6(3根轴)，驱动轮位数为4
PPT文档演模板
粉罐车培训教材
a.罐体总成
粉罐半挂车罐体均为V型，内部分为单仓、双仓和三仓，有筒体、封头、加强 筋及内部附件等组成。
罐体材质按有效容积分:有效容积小于或等于50立方时，罐体材质为Q345t4,； 有效容积大于50小于或等于71立方时，罐体材质为Q345t4和Q235t5结合；有 效容积大于71立方时，罐体材质为Q235t5
目前，粉罐半挂车最大可做容积为110方，符合公告最大容积71方
b.管道系统 管道系统含进气管道和出料管道 进气管道主要作用是提供压缩气体的输送渠道，将气源产生的高压气体输送 到罐体内部。 我厂粉罐半挂车进气管道中主管道规格为2.5”，分管道规格为2” 出料管道主要作用是提供罐内介质的输送渠道，将罐内介质由罐内输送到罐 体外部。 我厂粉罐半挂车出料管道规格：当罐体为单仓时，出料管规格为5”，当罐体 为双仓或三仓时，出料管规格为4”
粉罐车培训教材-
PPT文档演模板
2020/11/29
粉罐车培训教材
※ 课题目标
1.了解粉罐车发展状况 2.了解粉罐车工作原理及主要结构 3.掌握我厂粉罐车的主要结构及配置 4.掌握我厂粉罐车生产工艺流程及主要设备
PPT文档演模板
粉罐车培训教材
1.粉罐车概况
目录
2.粉罐车原理、主要结构及配置情况
3. 粉罐车生产流程介绍
出料管接头：主要用来与卸料口接头对接，厂标为搬把式铸铁阴端
软管
半把式铸铁阴端
PPT文档演模板
粉罐车培训教材
3.粉罐车生产流程及主要设备 3.1粉罐车生产工艺流程
板材下料
板材拼焊
筒体卷制
筒体焊接
筒体对接及焊接
压条及喉管与筒体焊接
隔仓板与筒体焊接
割人孔
前封头与筒体对接及焊接
内梯与筒体焊接
后封头与筒体对接及焊接
环焊缝焊接
副梁或底架总成拼接定位
副梁总成与筒体连接
侧、下腹板与筒体的焊接
侧腹板与筒体的拼焊 下腹板与筒体的拼接
平台踏板与筒体焊接
人孔总成拼接
人孔总成与筒体焊接
管道拼接
PPT文档演模板
罐体与底盘连接
气密性试验
布袋安装
装挡泥板 牵引车改装
装防护网
装转速表
爬梯与罐体焊接
管道与筒体焊接
管道试验
涂漆
粉罐车培训教材
2020/11/29
粉罐车培训教材
3.2主要设备介绍 a.下料 采用数控等离子切割对筒体进行下料
PPT文档演模板
数控等离子切割机
粉罐车培训教材
b.筒体拼接 用真空吸盘吊具吊运板材，拼焊采用单面焊双面成形焊机自动焊接，焊
后正反两面焊缝均成形美观。焊接前后采用引弧板及熄弧板，焊后进行 清渣并用手工电弧焊补焊
PPT文档演模板
真空吸盘吊具
PPT文档演模板
8X4底盘
6X4底盘
粉罐车培训教材
b.罐体总成
罐体总成是粉罐车的主要部件，其主要用来装载介质，并形成内气室、流化床、 侧滑板等。主要由筒体、封头、内部附件等组成
按筒体形状分为V型罐和直筒罐
V型罐 目前我厂粉罐单车主要为直筒罐；
直筒罐
筒体材质按封头直径：封头直径小于2500mm时，筒体材质为Q345t4mm；封头 直径大于或等于2500mm时，筒体材质为Q235t5mm
PPT文档演模板
粉罐车培训教材
1.概况

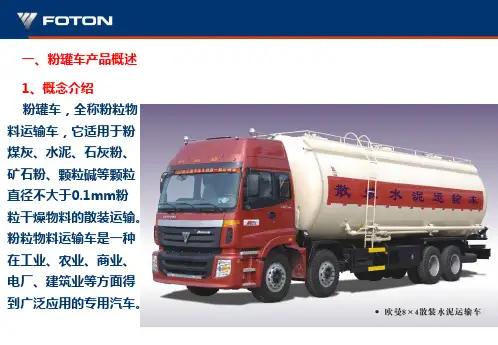

粉罐车，即粉粒物料运输罐式车，是主要用来运输粉粒状物料的专
用车辆，其主要运输介质有水泥、粉煤灰、石灰粉、滑石粉等。我们 常说的水泥车是粉粒物料运输车的一种。
中集瑞江公司从2003年开始研发生产粉罐车，在整个瑞江的发展过 程中，粉罐产品一直是公司的主打产品，重点发展的产品，也是公司 利润的主要增长点。从2003年至今，我们的粉罐产品销量逐年增加， 从最初的几十台发展至现在年销售量三千台，跃居国内第一。通过不 断的积累与总结，粉罐产品不断完善，目前已是我们非常成熟的产品， 产品在各个方面均处于国内领先水平。
PPT文档演模板
筒体环焊缝埋弧焊接
粉罐车培训教材
e.底架大梁制作 T型梁腹板先由数控下料，再放置台架上使用埋弧自动焊
水下数控等离子切割机
PPT文档演模板
自动埋弧焊机
粉罐车培训教材
f.涂装 油漆在专用漆房内喷涂，并在漆前用底漆稀料清理车辆表面，去除油污等。 在气温过低时安排车体进烘房预热后再喷涂，底漆及面漆结束均进入烤漆房 烤漆。 油漆为双组份油漆，并按工艺规定进行配比，漆膜厚度经测厚仪检测
柴油机
空压机
油箱
PPT文档演模板
柴油机动力系统
粉罐车培训教材
2).取力器动力系统：主要由取力器、空压机、一轴总成、传动轴等组成， 是通过变速箱带动取力器，再由传动轴、一轴带动空压机的一种动力系 统。
