全无油水润滑螺杆机

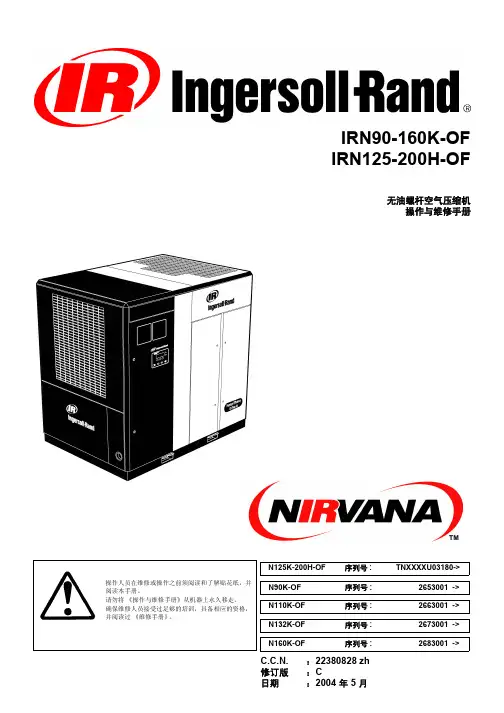

英格索兰无油螺杆机操作维护手册
O.D.P. 开式电机 (IP23)
ppm 百万分之一
cs
捷克语
da
丹麦语
de
德语
el
希腊语
en
英语
es
西班牙语
et
爱沙尼亚语
fi
芬兰语
fr
法语
hu
匈牙利语
it
意大利语
lt
立陶宛语
lv
拉脱维亚语
mt
马其他语
nl
荷兰语
no
挪威语
pl
波兰语
pt
葡萄牙语
sk
斯洛伐克语
sl
撕洛文尼亚语
sv
瑞典语
zh
中文
IRN90-160K-OF 与 IRN125-200H-OF
确认维修人员接受过足够的培训，现职，并阅读过 《维修手册》。
危险
表示如果忽视所出现的危险，将会导致严重伤害、死亡或财 产损失。
警告
表示如果忽视所出现的危险，则可能导致严重伤害、死亡或 财产损失。
5.2 安全预防措施
概览
压缩空气和电都很危险。在对空压机进行任何维修之前，一定 要切断、锁住和标记电源并将空压机中的压力全部释放。
操作过程中所有保护措施必须到位，并将门 / 盖关闭。
本担保不包括腐蚀、磨损或正常损耗。性能担保仅限于本公司建议内已经说明的部分。除满足性能担保责任限于具体检测的情况 外，本公司的担保方式和期限以上文为依据。
本公司除标题内容以外不作任何其他明示或暗示的担保或表示，也不承诺任何适销性和特殊适用性的暗示担保。
本公司以上述方式及期限对任何明显或潜在的非达标设备的修正，将构成本公司履行对该非达标设备的全部责任，不管该责任的 依据是合同、担保过失、赔偿还是与该设备有关或由该设备产生的严格责任或其他责任。
水润滑无油螺杆空压机工作原理
水润滑无油螺杆空压机工作原理
水润滑无油螺杆空压机是一种新型、高效、可靠的空气压缩机，它的工作原理是通过螺杆转子的旋转将空气压缩。
与传统的润滑油螺杆空压机不同，它使用水作为润滑剂，不含任何油类物质，因此被广泛应用于对空气质量要求较高的场合。
水润滑无油螺杆空压机主要由压缩元件、水冷却器、水分离器、高效滤芯、控制系统等组成。
其工作原理可以简单地描述为：空气通过进气口进入压缩室，在螺杆转子的旋转下，空气逐渐被压缩，并最终通过排气口排出。
为了保证机器的稳定运行，水润滑无油螺杆空压机需要一个完善的水系统来提供润滑，并通过水冷却器和水分离器来保持压缩空气的温度和湿度。
高效滤芯可以有效地过滤空气中的杂质和微小颗粒，提高空气质量，保证机器的长期稳定运行。
在控制系统的作用下，水润滑无油螺杆空压机可以根据用户的需求进行自动启停、调节压力等操作，提高机器的工作效率和节能效果。
总之，水润滑无油螺杆空压机的工作原理简单且高效，其应用广泛且可靠，是一个非常值得推广的新型压缩机。
关于干式和喷水无油螺杆压缩机的介绍
关于干式和喷水无油螺杆压缩机的介绍近几十年来，对无油螺杆压缩机的研究日趋活跃，很多国家及企业在原有的喷油螺杆压缩机机型的基础上，开始不断探索无油螺杆压缩机的道路。
在用气品质要求高的领域，如纺织、冶金、食品、化工、医药、石油和空分等各种需要纯净无油压缩空气的场所,无油螺杆压缩机能够提供优质的压缩气体满足各种需求，因此应用前景广阔。
应用领域在食品制造及包装行业，采用喷油螺杆压缩机制备压缩气体时，生产过程经过多次高温氧化和冷凝乳化，压缩机中润滑油的性能已大幅度降低，且呈酸性，对后续设备不仅起不到润滑作用，反而会破坏正常润滑，使用无油螺杆压缩机可以避免失效的润滑油对设备的负面影响。
在制药、生物工程中，压缩气体中含有细菌和噬菌体的污染是不容忽视的，无油螺杆压缩机提供的纯净压缩气体，可避免细菌和噬菌体在气体中滋生。
在电镀行业，生产过程中存在镀层表面发花、烧焦、针孔、裂纹等问题，人们采用搅拌来解决此类问题，搅拌需要压缩空气的支持。
压缩空气质量对电镀光亮镍的沉积速度以及电镀效率影响很大。
应用无油螺杆压缩机，可以有效的避免镀层表面发花、烧焦、针孔、裂纹等问题的发生。
因此，如今已经开始应用无油螺杆压缩机制备纯净的气体进行电镀[1]。
在汽车喷涂行业，不纯的气体往往造成劣质的涂层。
如果压缩空气中含有油，涂层表面出现一些分散或集中的小隆起，这些水泡一般在面漆下的某一涂层中产生，水泡是由于涂层下面有水汽或污物而产生的。
此外，含油的压缩空气也有可能导致湿涂层表面出现点状分布的小坑洞，形成火山口状的矽坑，在坑底有时可见底材，俗称鱼眼。
如今汽车喷涂行业已经开始应用无油螺杆压缩机，以制备用于喷涂的纯净气体，使得国产汽车的喷涂水平得到提高。
在纺织行业，喷气织机需要干燥且无油的压缩空气。
在生产过程中，精细喷嘴会将压缩空气吹到线束上，形成涡流，从而赋予纱线形状、弹力和弹性，无油螺杆压缩机提供的纯净压缩空气可以保证布匹成品的质量。
无油螺杆压缩机分类及主要厂家无油螺杆压缩机包括干式螺杆压缩机和喷水螺杆压缩机两大类。

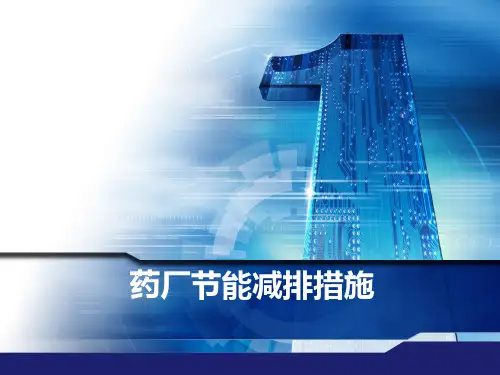

药厂节能减排措施
空压机选用高效节能型产品。 1.水润滑无油螺杆机是真正意义上的无油高品质空压机． 2.该机购买成本较高，1台6m3／min产气量的机器需30万，但空气品较高，日常维护备品备件只有空滤和水滤，环境条件较好可延长空滤更换时间。 3.如采用注射射水供水，可较大的延长水滤使用时间，也可以使用纯净水代替，每天6L，约3元成本， 1年1000元的水费即可。水中没有乳化油。空气中的水较易去除。
药厂节能减排措施
Contents
给排水系统
1
供电系统
2
蒸汽系统
3
压缩空气系统
4
理念及管理
5
1.1生活用水节约
洗脸盆采用充气水龙头和泡沫口水龙头比普通水龙头节水20％-30％左右。 公共卫生问的冲洗系统使用红外感应冲洗阀，当人离去后就用最小限度的水冲洗小便器，节水型蹲便器（减少排风扇的使用） 浴室使用节水型淋浴器具：脚踏开关淋浴器、冷热水混合器具，节水淋浴喷头。 食堂使用高效节水洗碗机，自动化设备取代人工（电动切片机，绞馅机，和面机，多功能烤箱，多动能蒸箱，洗菜机）排烟系统和制冷系统要使用节能电机和空调。
2.5科学管理节电增效
“分时电价”节能应对措施 1.总电量不改变，但只要科学管理，精心调配，调整设备用电时段，仍然可以获得较好的经济效益。在可能的情况下，均可安排在用电低谷时段多开车，用电高峰时少开车，尽量用最少的电费支出，获得较高的效益。 2.这种分时电价政策就是鼓励各生产单位在低谷时段全力组织生产。这样既可以刚同样的电量生产出同量的产品，又可利用价差减少电费支出。该项工作不需要投入任何人力物力，只需要各单位领导重视，充分利用分时电价的有利政策、加强管理、合理调控负荷，以达到节支目的。
采用多效蒸发 多效蒸发多用于注射用水生产工艺中，如研究所的注射用水五效蒸馏塔。多效蒸发是蒸汽通入蒸发器，被加热液体受热产生二次蒸汽，二次蒸汽引入另一蒸发器作为加热蒸汽，只要后一蒸发器蒸发室内压力和沸点比原蒸发器中低即可。通过多效蒸发，反复利用蒸汽潜热，节省了大量生蒸汽，是节能最有效措施之一。普通蒸发从溶液中蒸出1 kg水，需耗1．1 kg生蒸汽，而通过双效、三效蒸发，分别只需0．57kg、0．40kg生蒸汽，大大提高了蒸汽利用率。
Atlas Copco 无油螺杆空压机
自动操作 本地控制 定时激活 菜单 帮助 Xtra
所有状况都 OK
菜单
压缩机出口
Bar
7.0
最大压力
Bar
7.5
菜单 帮助 Xtre
运行时间 加载时间 马达起动次数 控制器运行时间 加载次数 压缩机出口温度 油气分离器压差 转子出口温度 露点温度 冷却水进水温度 冷却水出水温度
能量回收装置进水温度 能量回收装置出水温度 紧急停机 遥控起动/停止 遥控加载/卸载 遥控压力 马达过载 DD过滤器 PD过滤器
– 过滤以前有1000 个杂质 => < 过滤以后5个
14 2020-06-05
润滑油系统 – 齿轮箱呼吸器
▪ 在齿轮箱里形成稍许真空 ▪ 去除油烟油雾 ▪ 过滤器滤芯
– 空气被过滤后释放至大气
15 2020-06-05
驱动系统 – 电机
▪ 带动转子 ▪ 电机
– 效率最高，比同类高效电机高2-3% – 绝缘等级 F
电脑控制器功能、操作介绍
MK-IV
显示屏尺寸 4x40
起动、停止按钮
F1、F2、F3 为功能键
20 2020-06-05
指示灯
移动键
确认键/进入键
压缩机出口 Bar 自动加载 菜单
7.0 卸载
状态数据 测量数据 计时器 菜单
状态数据 测量数据 计时器 菜单
测量数据 计时器 测试 菜单
MKIV电脑操作流程示意图1
盘车将气排出 5. 联轴器断 6. 润滑油乳化 7. 最后可能是油泵失效
33 2020-06-05
ZR机常见故障分析
机器启动后不加载
1. 检查电磁阀有无电源 2. 检查卸荷阀的阀片是否被卡住 3. 检查加卸载转换膜片有无漏气，重新安装卸荷阀保养包 4. 检查卸荷阀气源管路有无阻塞

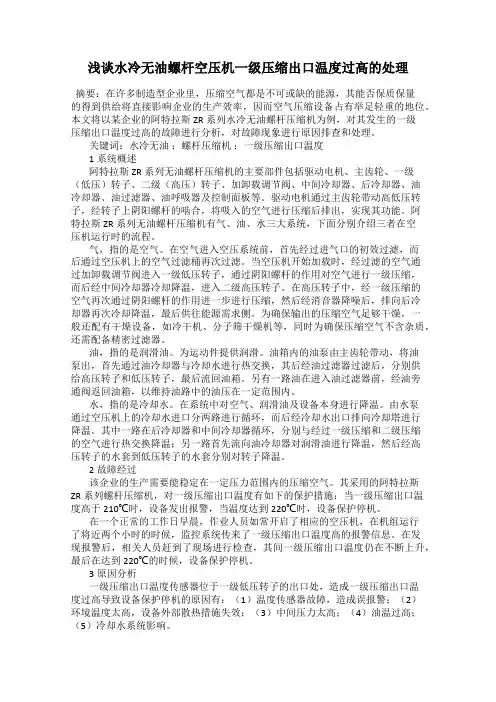

浅谈水冷无油螺杆空压机一级压缩出口温度过高的处理
浅谈水冷无油螺杆空压机一级压缩出口温度过高的处理摘要：在许多制造型企业里，压缩空气都是不可或缺的能源，其能否保质保量的得到供给将直接影响企业的生产效率，因而空气压缩设备占有举足轻重的地位。
本文将以某企业的阿特拉斯ZR系列水冷无油螺杆压缩机为例，对其发生的一级压缩出口温度过高的故障进行分析，对故障现象进行原因排查和处理。
关键词：水冷无油；螺杆压缩机；一级压缩出口温度1系统概述阿特拉斯ZR系列无油螺杆压缩机的主要部件包括驱动电机、主齿轮、一级（低压）转子、二级（高压）转子、加卸载调节阀、中间冷却器、后冷却器、油冷却器、油过滤器、油呼吸器及控制面板等。
驱动电机通过主齿轮带动高低压转子，经转子上阴阳螺杆的啮合，将吸入的空气进行压缩后排出，实现其功能。
阿特拉斯ZR系列无油螺杆压缩机有气、油、水三大系统，下面分别介绍三者在空压机运行时的流程。
气，指的是空气。
在空气进入空压系统前，首先经过进气口的初效过滤，而后通过空压机上的空气过滤桶再次过滤。
当空压机开始加载时，经过滤的空气通过加卸载调节阀进入一级低压转子，通过阴阳螺杆的作用对空气进行一级压缩，而后经中间冷却器冷却降温，进入二级高压转子。
在高压转子中，经一级压缩的空气再次通过阴阳螺杆的作用进一步进行压缩，然后经消音器降噪后，排向后冷却器再次冷却降温，最后供往能源需求侧。
为确保输出的压缩空气足够干燥，一般还配有干燥设备，如冷干机、分子筛干燥机等，同时为确保压缩空气不含杂质，还需配备精密过滤器。
油，指的是润滑油。
为运动件提供润滑。
油箱内的油泵由主齿轮带动，将油泵出，首先通过油冷却器与冷却水进行热交换，其后经油过滤器过滤后，分别供给高压转子和低压转子，最后流回油箱。
另有一路油在进入油过滤器前，经油旁通阀返回油箱，以维持油路中的油压在一定范围内。
水，指的是冷却水。
在系统中对空气、润滑油及设备本身进行降温。
由水泵通过空压机上的冷却水进口分两路进行循环，而后经冷却水出口排向冷却塔进行降温。
干式螺杆压缩机
干式螺杆空压机也被称为全螺杆空气压缩机,多为双螺杆空气压缩机,是指转子内紧吸入空气,转子的润滑和密封是靠涂刷在转子齿表面的涂层来进行。
非晶软磁材料哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。
1.干式无油螺杆空压机是双螺杆空压机,无油螺杆机压缩腔内没有润滑的,仅在齿轮箱内有润滑油,可以说是干燥的。
转子的表面是特殊涂层的,阴阳转子不真正接触。
无油干螺杆由于不接触,所以第一次压缩压力不是很高,要提高压力,采用的是二级压缩。
压缩效果最好是等温压缩,实际没办法做到等温压缩,所以在第一级压缩后有中间冷却器和疏水阀(降温,排水),第二级压缩后也有后部冷却器。
第一级压缩的压力大概是根号。
2.然后此压力进入第二级压缩。
由于转速很高,机头内温度很高,所以机头外壳是采用的一次性消失模技术,用于降温。
此机头外壳与转子是完全分开的。
如果风冷的,外壳是油冷却;如果是水冷的,外壳是水。
干式无油螺杆空压机维护费用高。
3.水润滑无油空压机一般是单螺杆空压机,单螺杆水润滑无油空压机特点是用于压缩机润滑的介质是水,采用水基作为密封,完全无油,产出纯净无油的压缩空气,彻底改变了某些行业的生产环境。
由于是往压缩腔内喷水,温度只有40-50度左右,恒温压缩,容积效率更高,比干式无油螺杆空压机效率提高15%。
无油水润滑螺杆空压机维护费用低,只需更换水、水过滤器、空气过滤器。
安徽华晶机械有限公司位于安庆长江大桥经济开发区。
是人民解放军第4812工厂全资子公司。
公司经营以机械制造为主，拥有各类专业生产、检验试验设备94台（套），涉及铸造、橡胶制品、压力容器、制造等多个行业，主要从事非晶软磁设备、空压机及气源设备、橡胶件（含特种橡胶件）、餐余垃圾处理设备、铸件、机械加工等产品的研制、生产、经营和服务。
自成立以来，公司上下高度重视技术创新和产品结构升级工作，建立了以市场为导向，努力满足用户需求的产品研发体系。
75千瓦英格索兰无油螺杆机操作说明
75千瓦英格索兰无油螺杆机操作说明
75千瓦英格索兰无油螺杆机是一种高效、节能的压缩机,操作方法如下：
1. 开机前,检查机器周围是否有障碍物,确保安全。
2. 打开电源开关,按下启动按钮,机器开始运行。
3. 在机器运行过程中,注意观察压力表的压力变化,确保机器正常运行。
4. 机器停止运行后,按下停止按钮,关闭电源开关。
5. 定期检查机器油位,如低油位需要加注机油。
6. 如需要对机器进行维护保养,需在停机状态下进行,并遵循维护操作说明书中的要求。
7. 如出现机器异常情况,停机并联系相关维护人员进行处理。
注意：操作时需佩戴安全手套和护目镜等安全防护设备。
在操作和维护机器时,要遵守相关安全规定和操作指引,以确保人身安全和设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用欧洲技术生产的水润滑螺杆主机，铜合金铸造，一次成型。
耐腐蚀，在高温与低温环境下不变形，内部采用独立的润滑水道，最大限度减少主机磨损，减少空气污染，增加空气的流速。
非晶软磁材料哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。
1.干式无油螺杆空压机也被称为全无油螺杆空气压缩机,多为双螺杆空气压缩机,是指转子内紧吸入空气,转子的润滑和密封是靠涂刷在转子齿表面的涂层来进行。
在中国销售的干式螺杆空气压缩机功率范围一般为15-900kw.
2.水润滑无油螺杆空气压缩机也被称为喷水螺杆空气压缩机,即单螺杆空气压缩机,也有双螺杆空气压缩机,是指转子室内在吸入空气的同时,也吸入水(起润滑转子和密封的作用)将水和空气混合在一起压缩。
1.干式无油螺杆空压机是双螺杆空压机,无油螺杆机压缩腔内没有润滑的,仅在齿轮箱内有润滑油,可以说是干燥的。
转子的表面是特殊涂层的,阴阳转子不真正接触。
无油干螺杆由于不接触,所以第一次压缩压力不是很高,要提高压力,采用的是二级压缩。
压缩效果最好是等温压缩,实际没办法做到等温压缩,所以在第一级压缩后有中间冷却器和疏水阀(降温,排水),第二级压缩后也有后部冷却器。
第一级压缩的压力大概是根号2,然后此压力进入第二级压缩。
由于转速很高,机头内温度很高,所以机头外壳是采用的一次性消失模技术,用于降温。
此机头外壳与转子是完全分开的。
如果风冷的,外壳是油冷却;如果是水冷的,外壳是水。
干式无油螺杆空压机维护费用高。
2.水润滑无油空压机一般是单螺杆空压机,单螺杆水润滑无油空压机特点是用于压缩机润滑的介质是水,采用水基作为密封,完全无油,产出纯净无油的压缩空气,彻底改变了某些行业的生产环境。
由于是往压缩腔内喷水,温度只有40-50度左右,恒温压缩,容积效率更高,
比
干式无油螺杆空压机效率提高15%。
无油水润滑螺杆空压机维护费用低,只需更换水、水过滤器、空气过滤器。
安徽华晶机械有限公司位于安庆长江大桥经济开发区。
是人民解放军第4812工厂全资子公司。
公司经营以机械制造为主，拥有各类专业生产、检验试验设备94台（套），涉及铸造、橡胶制品、压力容器、制造等多个行业，主要从事非晶软磁设备、空压机及气源设备、橡胶件（含特种橡胶件）、餐余垃圾处理设备、铸件、机械加工等产品的研制、生产、经营和服务。
自成立以来，公司上下高度重视技术创新和产品结构升级工作，建立了以市场为导向，努力满足用户需求的产品研发体系。
公司坚持以跨越发展的思想为指导，秉承敬业、高效、求实、创新的优良传统，继续依托军工技术和“中”牌品质，为广大新老客户提供更优良的产品和服务。
