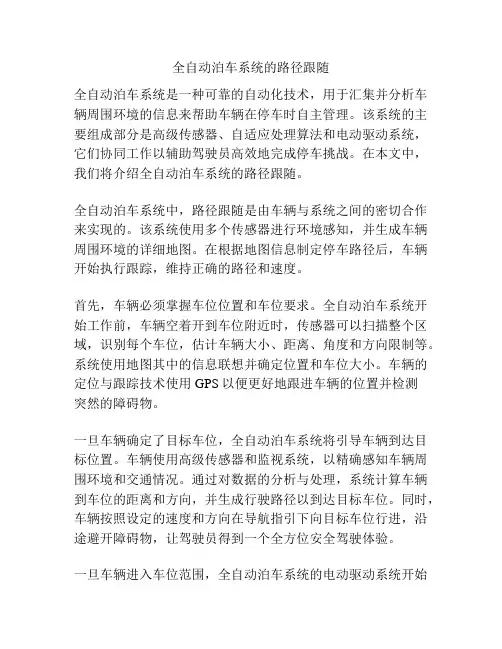

全自动泊车系统的路径跟随
全自动泊车系统的路径跟随全自动泊车系统是一种可靠的自动化技术，用于汇集并分析车辆周围环境的信息来帮助车辆在停车时自主管理。
该系统的主要组成部分是高级传感器、自适应处理算法和电动驱动系统，它们协同工作以辅助驾驶员高效地完成停车挑战。
在本文中，我们将介绍全自动泊车系统的路径跟随。
全自动泊车系统中，路径跟随是由车辆与系统之间的密切合作来实现的。
该系统使用多个传感器进行环境感知，并生成车辆周围环境的详细地图。
在根据地图信息制定停车路径后，车辆开始执行跟踪，维持正确的路径和速度。
首先，车辆必须掌握车位位置和车位要求。
全自动泊车系统开始工作前，车辆空着开到车位附近时，传感器可以扫描整个区域，识别每个车位，估计车辆大小、距离、角度和方向限制等。
系统使用地图其中的信息联想并确定位置和车位大小。
车辆的定位与跟踪技术使用GPS以便更好地跟进车辆的位置并检测突然的障碍物。
一旦车辆确定了目标车位，全自动泊车系统将引导车辆到达目标位置。
车辆使用高级传感器和监视系统，以精确感知车辆周围环境和交通情况。
通过对数据的分析与处理，系统计算车辆到车位的距离和方向，并生成行驶路径以到达目标车位。
同时，车辆按照设定的速度和方向在导航指引下向目标车位行进，沿途避开障碍物，让驾驶员得到一个全方位安全驾驶体验。
一旦车辆进入车位范围，全自动泊车系统的电动驱动系统开始工作。
车辆使用多个传感器来检测任何可能影响安全行驶的障碍物。
车辆的停车过程是自动完成的，精确定位水平式,能够满足空间要求,最终车辆停靠在精确的位置上。
在整个路径跟随过程中，全自动泊车系统保证了安全性和效率性。
系统使用电动驱动器，具有高精度和动态性质。
同时还有防撞和刹车技术，为驾驶员和车辆提供额外的保障。
更重要的是，全自动泊车系统避免了一般发生于人工完成泊车时的人为失误，从而大大降低了事故的风险。
总之，在全自动泊车系统的路径跟随过程中，高级传感器、自适应处理算法和电动驱动系统紧密协同工作，以在一些复杂的情况下帮助车辆高效地完成停车任务。
自动泊车系统研究1
本科课程论文题目自动泊车系统研究学院工程技术学院专业设计及其自动化年级2009级学号姓名指导教师冀杰目录摘要 (2)1 前言 (2)2正文 (2)2.1自动泊车系统技术理 (2)2.2研究现状与问题 (3)2.3商用历史与现状 (4)2.4自动泊车系统实现方式 (5)2.5研究展望 (6)参考文献 (7)自动泊车系统研究黄万强西南大学工程技术学院2009机械设计制造及其自动化1班摘要：自动泊车系统是一种通过探测车辆周围环境信息来找到合适的泊车位，从而控制车辆的转向、速度，使得车辆能够自主驶入泊车位的系统。
相比于人工泊车事故率高、倒车雷达智能度低，自动泊车系统提高了车辆的智能化水平和安全性，进一步降低了新手司机驾驶车辆的难度，也为将来实现车辆的自动驾驶打下基础。
本文从自动泊车系统的研究意义，技术原理，研究现状与问题，应用历史与现状，实现方式，研究展望等方面来对自动泊车系统进行介绍和探讨。
关键词：离子束加工1．前言随着经济水平的发展和人民生活水平的不断提高，一方面汽车拥有量越来越多，公路、街道、停车场、居民小区等拥挤不堪，可利用的泊车空间越来越少；另一方面，驾车新手逐年增多，由于不熟练导致的各种问题也很多。
美国密歇根大学交通研究所的Paul Green的研究表明，根据交通事故数据库统计资料和保险公司事故统计资料，泊车导致的事故占到各类事故的44％，其中大约1／2到3／4的泊车碰撞是倒车造成的，由此可见，倒车进行泊车是驾驶员容易出问题而导致交通事故的一个重要原因。
如何改善汽车的操控性，尤其是泊车过程中的不便利，消除安全隐患，迅速、准确、安全地将汽车停靠到合适的位置，逐渐引起了人们的关注。
2．正文2.1 自动泊车系统技术原理通常的泊车辅助系统是通过安装倒车雷达或后视影像系统，在泊车时给司机起到提示作用，以避免碰撞。
这种系统安装简单，使用也较为普及，但是仍然没有能够有效解决人们泊车容易出错的问题。
而自动泊车系统的基本功能是能够控制车辆自动完成泊车，在此过程中可以不需要司机的干预。
自动驾驶系统中的约束规划与轨迹跟踪研究
自动驾驶系统中的约束规划与轨迹跟踪研究随着科技的不断进步，自动驾驶技术正在逐渐发展，并成为人们汽车出行的热门话题。
自动驾驶系统的核心是通过各类传感器获取周围环境信息，结合车辆内部状态，实现车辆的定位、目标检测与跟踪，并进行决策和控制，从而实现车辆自主驾驶的功能。
在自动驾驶系统中，约束规划和轨迹跟踪是至关重要的研究领域，它们直接影响到系统的安全性、效率和舒适性。
约束规划是指在自动驾驶过程中，结合环境信息和车辆动力学约束，规划车辆在一定时间内的最佳路径和速度轨迹。
约束规划需要综合考虑多个因素，如车辆动态约束、交通规则、障碍物、人行横道等，以确保车辆能够安全、高效地行驶。
为了实现有效的约束规划，研究人员提出了许多算法和方法，例如采用模型预测控制（MPC）来预测车辆动态、设置目标函数，使用优化算法求解路径和速度轨迹，并通过约束函数限制车辆的行驶速度和角度等。
轨迹跟踪则是指在约束规划的基础上，实现车辆对预设轨迹的准确跟踪。
将约束规划得到的路径和速度轨迹转化为实际的控制指令，使车辆能够按照所期望的轨迹行驶。
轨迹跟踪涉及到车辆的动力学控制以及对环境变化的实时响应能力。
一种常见的轨迹跟踪方法是模型预测控制与反馈控制的结合，利用车辆模型进行预测与优化，并通过反馈控制来进行修正和调整。
此外，还有基于循迹控制或局部路径规划的轨迹跟踪方法，通过检测车辆当前位置与期望轨迹的偏差大小，对车辆进行动作执行和调整。
在自动驾驶系统中，约束规划和轨迹跟踪的研究目标是实现车辆的安全、高效和舒适驾驶。
约束规划要保证车辆在行驶过程中遵守交通规则和动力学约束，避免与障碍物发生碰撞，确保行驶稳定和连贯。
轨迹跟踪则需要车辆能够准确跟踪预设轨迹，及时响应环境变化，保持路径偏离最小，并考虑舒适性问题，以提供更好的行驶体验。
综合考虑约束规划和轨迹跟踪方面的研究，可以有效提高自动驾驶系统的性能和可靠性。
当前，约束规划和轨迹跟踪研究仍面临一些挑战和难题。
汽车自动泊车系统的控制策略和算法研究的开题报告
汽车自动泊车系统的控制策略和算法研究的开题报告
一、选题背景和意义
随着汽车的普及和城市交通的拥堵，停车日益成为一个既普遍又困难的问题。
为了解决这一难题，汽车自动泊车系统应运而生。
该系统利用传感器等技术实现车辆自
动驶入停车位，从而避免了人工停车所带来的难度和危险，也提高了停车效率和空间
利用率。
因此，研究汽车自动泊车系统的控制策略和算法具有重要的现实意义。
二、研究内容和方法
本文研究的内容是汽车自动泊车系统的控制策略和算法。
首先，对汽车自动泊车系统的基本原理和组成部分进行介绍和分析。
然后，重点研究控制策略和算法，综合
运用控制理论、图像处理、计算机编程等方法进行分析和设计。
最后，通过仿真和实
验验证系统的性能和可靠性。
三、研究目标和预期结果
本文的研究目标是探索一种高效、可靠、实用的汽车自动泊车系统控制策略和算法。
预期结果有以下几点：（1）深入理解和掌握汽车自动泊车系统原理和技术；（2）设计并优化控制策略和算法，实现车辆自动停车；（3）采用仿真和实验的方法验证系统性能和可靠性，并进行可行性分析；（4）为实际生产和应用提供理论和技术支持。
四、研究进度和计划
目前，已经完成了对汽车自动泊车系统的基本原理和组成部分的介绍和分析，同时针对控制策略和算法进行了调研和初步设计。
下一步的工作是深入研究控制策略和
算法，完善系统设计，并进行仿真和实验验证。
计划在明年完成研究报告撰写和论文
发表工作。
汽车自动泊车技术研究
汽车自动泊车技术研究随着时代的发展，我们人类的科技水平也在不断的提升。
在汽车行业中，自动驾驶技术已经开始逐渐普及。
自动泊车技术是其中最为成熟的技术之一，它不仅方便了驾驶员的停车，更使得停车场的利用率大大提高了。
本文将对汽车自动泊车技术进行研究。
一、自动泊车技术的原理自动泊车技术的实现原理分为三个步骤：传感器扫描、计算路径、控制行驶。
首先，车辆需要安装多个传感器，这些传感器将反射回来的雷达、摄像头等信息传送到控制系统中。
接着，控制系统将这些信息与地图上的数据对比，计算出停车的最佳路径。
最后，自动泊车系统通过控制方向盘和油门等来控制车辆行驶，将车停入最佳停车位。
二、自动泊车技术的优点1. 方便快捷传统的停车方法需要很长时间来找到一个合适的停车位，而自动泊车技术则可以快速地找到合适的泊位。
只需按下按钮，车辆便可以自动行驶到停车位，并完成停车操作。
2. 减少事故发生率自动泊车技术可以避免许多因为人为驾驶失误所引起的事故，自动泊车系统计算出的最佳停车路径和距离可以保证车辆与周围停车位之间的距离。
3. 提升停车效率自动泊车技术可以使得停车场的利用率大大提升。
许多车主不会停入狭小的停车位中，而自动泊车系统可以利用更小的停车位进行停车，使得停车位的利用率达到最高。
三、自动泊车技术的局限1. 高成本由于需要安装大量的传感器和计算机芯片等设备，使得自动泊车技术的制造成本较高。
对于一些普通家庭而言，购买自动泊车技术车型的成本会更高。
2. 受环境影响目前自动泊车技术的应用还受到环境的限制，例如环境嘈杂或视线不良等情况会影响传感器的工作效果，导致自动泊车出现偏差。
3. 安全风险目前自动泊车技术在实际应用过程中还面临一定的安全隐患。
自动泊车技术容易出现偏差，导致车辆与周围环境发生碰撞等事故，因此需要不断改进与完善。
四、自动泊车技术的未来1. 智能自适应未来的自动泊车技术将会更加智能化和自适应，提高自动泊车的精度和效率。
车辆将能够通过语音或手势等方式与停车场进行通信，预约合适的停车位。
无人驾驶车辆路径规划及跟踪控制研究
无人驾驶车辆路径规划及跟踪控制研究随着科技的飞速发展，无人驾驶技术正逐渐成为汽车行业的关注焦点。
无人驾驶车辆的路径规划和跟踪控制是其核心技术之一，对于保证车辆安全、高效地完成任务至关重要。
路径规划是指无人驾驶车辆通过计算机算法确定车辆应行驶的最佳路径。
首先，车辆需要通过传感器获取周围环境的信息，如道路状况、交通标志等。
然后，算法会根据这些信息进行分析和处理，找到一条最佳路径。
最佳路径通常需要考虑多个因素，包括最短时间、最短距离、最安全等。
路径规划技术的目标是使车辆在不同的道路环境下能够高效地行驶，并且能够适应突发情况的发生。
跟踪控制是指无人驾驶车辆在路径规划的基础上，通过控制算法实现车辆按照规划路径行驶。
跟踪控制需要考虑车辆的动力学特性和环境的变化。
通过传感器获取车辆的状态信息，如位置、速度、加速度等，并与规划的路径进行比较，确定车辆应该如何调整行驶方向和速度。
跟踪控制技术的目标是使车辆能够准确地按照路径规划的要求行驶，并能够应对突发情况的发生。
无人驾驶车辆的路径规划和跟踪控制是一个复杂且具有挑战性的问题。
首先，路径规划需要考虑到车辆的动力学特性，以确保车辆能够稳定地行驶。
其次，路径规划还需要考虑到环境的变化，如交通状况、路面状况等，以确保车辆能够安全地行驶。
最后，跟踪控制需要考虑到车辆的动态性能和环境的不确定性，以确保车辆能够准确地按照规划的路径行驶。
为了解决这些问题，研究者们提出了许多路径规划和跟踪控制的方法。
其中，基于模型预测控制的方法被广泛应用。
该方法通过建立车辆的数学模型，并结合实时的传感器信息，预测车辆未来的行驶状态，并制定相应的控制策略。
该方法具有较好的鲁棒性和适应性，能够在不同的道路环境和车辆动力学特性下实现高效的路径规划和跟踪控制。
总之，无人驾驶车辆的路径规划和跟踪控制是实现自动驾驶的关键技术。
通过不断的研究和探索，我们可以进一步提高路径规划和跟踪控制的效果，使无人驾驶车辆能够更加安全、高效地行驶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动泊车系统路径规划与跟踪控制研究
作为一种方便、快捷的交通工具，汽车已成为人们生活和工作的重要组成部
分。随着汽车数量的逐年增加，有限的城市空间显得日趋拥挤，车辆平均分配到
的停放空间也日趋缩小，车辆泊车入位困难问题在人们生活中逐渐显现。
人们对车辆使用轻便性及安全性要求促使越来越多汽车生产商、科研机构及
高校对泊车系统进行研究。目前，国外已有部分汽车生产商推出自己的自动泊车
系统，但仅装配于高端车型，我国暂时还未具有自主知识产权的汽车自动泊车系
统。
因此，本文以低端车型为研究平台，针对自动平行泊车系统的核心技术——
泊车控制策略进行探索，目的为提高泊车操作轻便性和泊车过程安全性。本文采
用泊车路径规划和泊车路径跟踪控制方法进行泊车系统控制器控制策略设计，全
部工作内容如下：(1)车位检测方法研究及验证。
了解超声波雷达测距原理，采用超声波雷达与车轮里程计进行车位检测。通
过测位雷达测距变化特点分析车位起始点和终止点，并结合轮速信号得到车位的
长度，通过测位雷达测距获得车位宽度，并通过车位检测实验验证了方法的可行
性。
(2)泊车路径规划。提出基于B样条理论的泊车路径规划思想，针对车位空
间大小采用单步泊车或两步泊车路径规划方法。
分别对两种泊车方式路径约束进行分析，建立泊车路径优化函数，最终设计
出满足泊车过程多个非线性约束的易于车辆跟踪的泊车路径。(3)路径跟踪控制
方法研究。
为降低泊车系统对驾驶员车速控制要求，提出非时间参考的泊车路径跟踪控
制策略。针对路径跟踪过程中，因车辆转向系统转角转速约束、车辆最小转弯半
径约束、车辆行驶速度等因素导致的车辆偏离目标路径现象，提出结合过定点控
制的路径跟踪控制方法，设计出非时间参考的车辆过定点控制律，并通过Carsim
与Simulink联合仿真对路径跟踪策略进行验证。
(4)车辆定位方法及验证。车辆定位包括车辆初始位姿计算和车辆运动位姿
计算。
为提高道路两侧车位利用率，并使泊车系统更具人性化，泊车系统根据车位
信息提供驾驶员多个可选择的车辆停放标准。根据驾驶员发出的车辆停放基准指
令，泊车系统建立泊车空间坐标系并计算车辆初始位姿。
采用基于车轮里程计的车辆定位方法计算泊车过程中车辆在泊车空间中的
位姿，并通过实验对定位方法可行性进行验证。(5)泊车系统控制策略功能验证。
组建泊车系统感知单元、转向执行机构、人-机交互系统、数据采集与通信
设备等。在Simulink中建立泊车系统控制器模型，使用StateFlow模块实现控
制器各控制状态之间的切换，基于快速控制原型技术对泊车系统泊车功能进行泊
车实验验证。
本文主要创新点可归纳如下：(1)基于B样条理论进行路径规划，满足了泊
车路径多阶平滑、变化灵活、泊车安全性等要求，根据车位大小实现了单步泊车
或两步泊车路径规划。(2)提出了非时间参考的路径跟踪控制方法，避免了车速
对路径跟踪控制的影响，降低了驾驶员速度控制难度。
(3)提出了过定点跟踪控制的车辆位姿调整方法，通过车辆位姿调整，可提
高泊车成功率，并实现车辆规范停放。(4)基于Simulink/StateFlow建立了泊车
控制系统控制器模型，对泊车的路径规划和跟踪控制进行了仿真，基于一种新的
快速控制原型方法进行了实验验证。
