MME功能
计算机术语
01 简介
03 作用
目录
02 功能 04 LTE
MME（Mobility Management Entity）是3GPP协议LTE接入络的关键控制节点，它负责空闲模式的UE(User Equipment)的定位，传呼过程，包括中继，简单的说MME是负责信令处理部分。它涉及到bearer激活/关闭过程， 并且当一个UE初始化并且连接到时为这个UE选择一个SGW(Serving GateWay)。通过和HSS交互认证一个用户，为 一个用户分配一个临时ID。MME同时支持在法律许可的范围内，进行拦截、监听。MME为2G/3G接入络提供了控制 函数接口，通过S3接口。为漫游UEs，面向HSS同样提供了S6a接口。
3、附着与去附着
终端在进行实际业务之前必须完成在络中的注册过程，该过程称为附着。附着成功的终端将获得络分配的IP， 提供“永久在线”的IP连接；与传统2/3G络所不同的是，EPS络直接通过初始化附着为用户建立默认承载，而 2/3G络的用户需要在附着之后，进行激活PDP上下文的过程中才会为其分配IP。
LTE
概念
系统结构
LTE（LongTermEvolution，长期演进)，又称E-UTRA/E-UTRAN，和3GPP2UMB合称E3G（Evolved3G）
LTE是由3GPP（The3rdGenerationPartnershipProject，第三代合作伙伴计划）组织制定的UMTS （UniversalMobileTelecommunicationsSystem，通用移动通信系统）技术标准的长期演进，于2004年12月在 3GPP多伦多TSGRAN#26会议上正式立项并启动。LTE系统引入了OFDM （OrthogonalFrequencyDivisionMultiplexing，正交频分复用）和MIMO（Multi-Input&Multi-Output，多 输入多输出）等关键传输技术，显著增加了频谱效率和数据传输速率（20M带宽2X2MIMO在64QAM情况下，理论下 行最大传输速率为201Mbps，除去信令开销后大概为140Mbps，但根据实际组以及终端能力限制，一般认为下行峰 值速率为100Mbps，上行为50Mbps），并支持多种带宽分配：1.4MHz，3MHz，5MHz，10MHz，15MHz和20MHz等， 且支持全球主流2G/3G频段和一些新增频段，因而频谱分配更加灵活，系统容量和覆盖也显著提升。LTE系统络架 构更加扁平化简单化，减少了络节点和系统复杂度，从而减小了系统时延，也降低了络部署和维护成本。LTE系 统支持与其他3GPP系统互操作。LTE系统有两种制式：FDD-LTE和TDD-LTE，即频分双工LTE系统和时分双工LTE系 统，二者技术的主要区别在于空中接口的物理层上（像帧结构、时分设计、同步等）。FDD-LTE系统空口上下行 传输采用一对对称的频段接收和发送数据，而TDD-LTE系统上下行则使用相同的频段在不同的时隙上传输，相对 于FDD双工方式，TDD有着较高的频谱利用率。

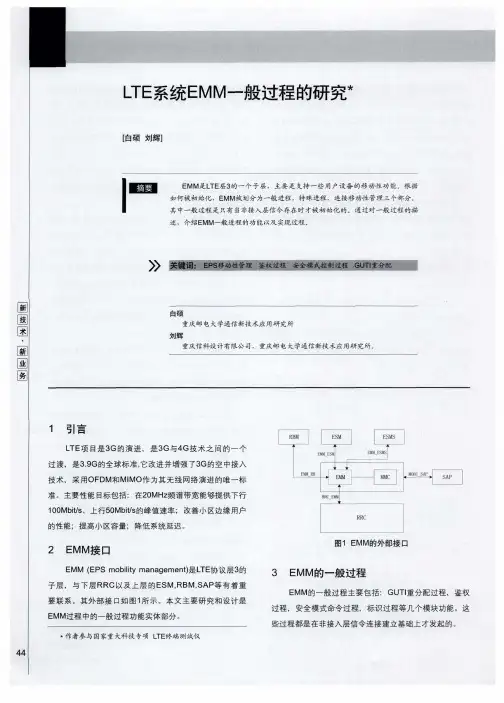

LTE系统EMM一般过程的研究
密和完 整性保护算法对所有非接入层信令消息进行加 密和 完 整性保护 。当网络收到安全模式完成命令消息， 网络也 将用 已选择 的安全性算法对所有的信令消息进行完整性保
护和加密。
Ｅ ｏ ｅ ａ ｋ ｔ ｙ ｔｍ （ Ｐ ） ９ １ （０ ９ １ ） ｖ ｌ ｄＰ ｃ ｅ Ｓ ｓ ｖ ｅ Ｅ Ｓ ． ．． ２ ０ — Ｖ ０ ２
生 ＫＡＳ ’ ＭＥ。
然后，ＵＥ 决定使用什么样Ｅ Ｓ安全上下文，具体过 Ｐ
程 如 下 ： 如 果 安 全 上 下 文 标 识 类 型 被 设 置 为 ” 地 安 全 上 本 下 文 ” 并 且 当前 安 全 上 下 文是 一 个 映射 安 全 上 下 文 时 ， ，
பைடு நூலகம்４ 结束语
作 为 Ｌ 协 议 栈 中层 ３ 议 的 一 个 重 要 组 成 部 分 ， ＴＥ 协 ＥＭＭ 的一 般 过 程 在 安 全 性 实 现 ， 鉴 权 加 密 ， 以 及 消 息 传
Ｕ Ｅ ｅＢ Ｎ Ｍ Ｍ
果鉴 权过程 被成 功完成 同时相 关的ｅ Ｓｌ 储在 网络端 的 Ｋ 存
Ｅ 安 全 上 下 文 中 ， 当 初 始 化 一 ＰＳ
个新 的鉴权 时， 网络将会 在信息 鉴权 请求消 息 中包 含一个 不 同的
ｅ Ｓ 的值 。 Ｋ ｌ
如 图 ２ 示 ， 分 别 显 示 了 使 所
分配。
当 网 络 处 于 连 接 状 态 时 ， 将 会 发 起 ＧＵ 重 分 配 的 过 ＴＩ
网络处 于连接状 态时， 能够在任 何 时候 给ＵＥ 发起鉴 权 过程 。Ｕ Ｅ响应 此消息 ，ＵＥ 先对 比原来储存 的Ｒ Ｄ与 ＡＮ
新 接 收 的 Ｒ Ｄ是 否 相 同 ， 若 相 同 ， ￣ Ｕ 不 会 将 该 Ｒ Ｄ ＡＮ Ｊ ＩＥ ＡＮ
LTE鉴权参数和Milenage算法介绍
LTE鉴权参数和Milenage算法介绍1. 打开AES算法⽹站：2. Key in hex填写K值，Plaintext in hex填写OP值（当然都是128bits，使⽤⼗六进制表⽰）。
使⽤上⾯表格中的参数例⼦：3. 点击Encrypt键即可算出E[OP]K值：【上⾯的加密的OP、加密的A4k、加密的K值都是这种⽅式计算得到】，如果想解密，只要输⼊Key in hex【K】和Cipherext in hex【OPC】，点击Decrypt即可解密出被加密的数值。
4. 打开软件：5. 上⾯已经得到E[OP]K值，那么OPc值就通过OP和E[OP]K做与或运算即可。
在上⾯输⼊这2个的值【⽆顺序要求】6. 点击XOR键，计算得出OPC值【退出点击Quit键，点X是退不出的】：我们的iEPC/HSS签约鉴权数据时没有把OPC、OP、K对应起来。
第⼆章⽤户鉴权加密完保时⽤到的算法和参数介绍我们知道⼀个鉴权向量包含4个参数：RAND、XRES、AUTH、KASME1. RAND：⼀个128bit的随机数，由随机数发⽣器产⽣2. XRES：⼀个64位的期望响应（Expected Response）3. AUTH：鉴权令牌（Authentication Token）4. KASME：接⼊安全管理实体的K值（Access Security Management Entity Key），其实就是UE和HSS根据CK/IK推演得到的密钥，根据CK、IK和SN id计算得到256bit数【具体计算⽅法没研究】，负责⽆线接⼊安全，正式表达为。
根据33102和35206，我们可以知道RAND、XRES、AUTH是这么得到的：From 3GPPＴＳ33.102下⾯解释这个图中的各个参数什么意思，各个参数⼜是这么得到和计算出来的（milenage算法）：1. 变量列表根据33102和35206，⾸先解释下相关变量是什么意思：Parameter Size(bits)CommentSQN48序列号 Sequence NumberAK48匿名密钥 Anonymity KeyCK128加密密钥 Cipher Key或者Confidentiality Key。
LTE核心网信令流程
LTE核心网信令流程LTE核心网信令流程（Long Term Evolution Evolved Packet Core Signaling Procedure）是指LTE网络中用于控制和管理移动通信的信令流程。
LTE核心网由多个功能节点组成，包括MME（Mobility Management Entity）、S-GW（Serving Gateway）、P-GW（Packet Gateway）等。
下面将详细介绍LTE核心网信令流程的各个步骤。
1. 包鉴定和加密过程（Inter-Ambassador）:在设备连接到LTE网络之前，需要进行包鉴定和加密过程，以确保数据的安全性。
这个过程中使用了从设备到LTE网络的SAE（System Architecture Evolution），并通过UE（User Equipment）和MME之间的接口进行连接。
2.接入过程（RAU，跟踪区切换）:当UE从一个区域切换到另一个区域时，会触发接入过程。
在这个过程中，UE与MME建立控制面和用户面电路的连接，并且在新位置进行注册。
MME将UE的会话信息发送给新的SGW和PGW。
3.PDP激活过程:在用户进行数据通信时，需要进行PDP（Packet Data Protocol）激活过程。
在这个过程中，UE向MME发送激活请求，MME将请求发送给SGW 和PGW，并返回会话标识以及目标SGW和PGW的地址。
UE使用这些信息建立用户数据通道。
4.用户数据传输:在UE成功激活PDP连接后，就可以进行用户数据传输。
用户数据通过SGW和PGW进行中继，SGW负责控制面和用户面的数据传输，PGW负责数据的计费和IP地址映射。
5. UE Context更新过程:当UE移动到另一个区域时，UE Context需要进行更新，以保持UE的会话信息的最新状态。
UE Context更新包括UE的位置更新、SGW的变化等。
UE Context更新通常与接入过程一起触发。

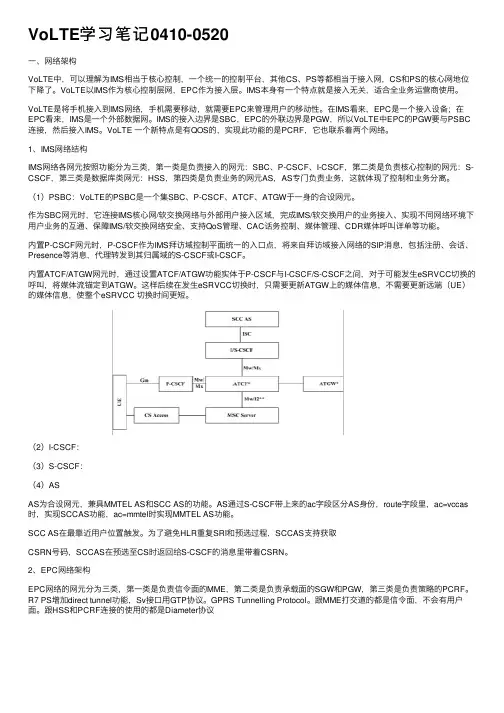

VoLTE学习笔记0410-0520
VoLTE学习笔记0410-0520⼀、⽹络架构VoLTE中，可以理解为IMS相当于核⼼控制，⼀个统⼀的控制平台，其他CS、PS等都相当于接⼊⽹，CS和PS的核⼼⽹地位下降了。
VoLTE以IMS作为核⼼控制层⽹，EPC作为接⼊层。
IMS本⾝有⼀个特点就是接⼊⽆关，适合全业务运营商使⽤。
VoLTE是将⼿机接⼊到IMS⽹络，⼿机需要移动，就需要EPC来管理⽤户的移动性。
在IMS看来，EPC是⼀个接⼊设备；在EPC看来，IMS是⼀个外部数据⽹。
IMS的接⼊边界是SBC，EPC的外联边界是PGW，所以VoLTE中EPC的PGW要与PSBC 连接，然后接⼊IMS。
VoLTE ⼀个新特点是有QOS的，实现此功能的是PCRF，它也联系着两个⽹络。
1、IMS⽹络结构IMS⽹络各⽹元按照功能分为三类，第⼀类是负责接⼊的⽹元：SBC、P-CSCF、I-CSCF，第⼆类是负责核⼼控制的⽹元：S-CSCF，第三类是数据库类⽹元：HSS，第四类是负责业务的⽹元AS，AS专门负责业务，这就体现了控制和业务分离。
（1）PSBC：VoLTE的PSBC是⼀个集SBC、P-CSCF、ATCF、ATGW于⼀⾝的合设⽹元。
作为SBC⽹元时，它连接IMS核⼼⽹/软交换⽹络与外部⽤户接⼊区域，完成IMS/软交换⽤户的业务接⼊、实现不同⽹络环境下⽤户业务的互通、保障IMS/软交换⽹络安全、⽀持QoS管理、CAC话务控制、媒体管理、CDR媒体呼叫详单等功能。
内置P-CSCF⽹元时，P-CSCF作为IMS拜访域控制平⾯统⼀的⼊⼝点，将来⾃拜访域接⼊⽹络的SIP消息，包括注册、会话、Presence等消息，代理转发到其归属域的S-CSCF或I-CSCF。
内置ATCF/ATGW⽹元时，通过设置ATCF/ATGW功能实体于P-CSCF与I-CSCF/S-CSCF之间，对于可能发⽣eSRVCC切换的呼叫，将媒体流锚定到ATGW。
这样后续在发⽣eSRVCC切换时，只需要更新ATGW上的媒体信息，不需要更新远端（UE）的媒体信息，使整个eSRVCC 切换时间更短。
鉴权加密
我们知道,手机在做位置更新、发起呼叫时必须首先进行鉴权和加密。
通过鉴权，系统可以为合法的用户提供服务，对不合法的用户拒绝服务。
那么鉴权和加密是如何实现的呢？我们先看下面一个用户开机并成功进行IMSI ATTACH位置更新的信令流程：MSC/VLR通过IU口收到手机开机的消息后,判断该IMSI是否为新用户(即VLR里不存在数据的，华为MSOFTX3000可以通过DEL MS命令实现删除VLR数据)。
如果是新用户，就向HLR/AUC发起取鉴权集请求的消息（SEND_AUTHENTICATION_INFO_REQ）；作为响应，HLR/AUC给MSC/VLR回取鉴权集证实消息（SEND_AUTHENTICATION_INFO_CNF）：我们看看取鉴权集请求消息里面有什么内容，首先，它包含有该用户的IMSI信息，其次，还包含有VLR 向HLR/AUC所请求的鉴权集的组数（5组），如下：我们再看看HLR/AUC给MSC/VLR回的取鉴权集证实消息里面有什么东西：我们可以看出HLR/AUC一共给VLR回了4组[font color=#000000]鉴权[/font]集，每组鉴权集包含3个参数，分别是rand（随机数）、sres（符号响应）、kc（密钥）。
这3个参数即是我们平时常说的鉴权三参组，由此，我们判断出该用户是2G用户。
此处爱立信HLR/AUC只给回了4组鉴权集，正常情况下是会回5组鉴权集的（华为HLR不存在这样的问题）；我就此事询问过广州爱立信HLR的现场技术人员，对方表示也不清楚原因。
MSC/VLR取到鉴权集后，会使用4组鉴权集中的1组，通过IU口向手机发出鉴权请求消息（AUTHENTICATION_REQUEST），其余3组留着供下次的鉴权使用；随后，手机给MSC/VLR回鉴权响应消息（AUTHENTICATION_RESPONSE）：我们来看一看鉴权请求消息里面有什么我们需要关注的东西：可以看出VLR将第1组鉴权集里面的[font color=#000000]rand参数的值[/font]通过该消息下发给手机。
lte鉴权流程
lte鉴权流程The LTE authentication process is a crucial step in ensuring the security and privacy of users' information when connecting to a mobile network. It involves verifying the identity of a user and establishing a secure connection between the user's device and the network.LTE鉴权流程是确保用户信息在连接到移动网络时安全和隐私的关键步骤。
它涉及验证用户的身份，并在用户设备和网络之间建立安全连接。
The authentication process begins when a user's device, such as a smartphone or tablet, attempts to connect to the LTE network. The device sends a request to the network, which prompts the network to initiate the authentication procedure.当用户的设备（例如智能手机或平板电脑）尝试连接到LTE网络时，鉴权过程开始。
设备向网络发送请求，促使网络启动鉴权程序。
During the authentication process, the network challenges the user's device to prove its identity. This challenge can take the form of arequest for a security key or a cryptographic challenge that the device must respond to correctly.在鉴权过程中，网络会向用户设备发起挑战，要求证明其身份。
