制梁台座施工工艺
制梁台座施工作业指导书一、编制目的：明确预制箱梁制梁台座施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范制梁台座作业施工。
二、编制依据:（1）《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）。
（2）《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3-2005）。
（3）《罗江制梁场设计计算书》（4）《罗江制梁场临建施工图》（5）《罗江制梁场大临建设施工组织设计》三、适用范围:本作业指导书适用于中铁五局集团第三工程有限责任公司罗江制梁场范围内制梁台座的施工。
四、工程概况:成都至绵阳至乐山客运专线北起江油，经绵阳、德阳、广汉、成都，然后向南经过彭山、眉山、夹江、峨眉，最后抵达乐山。
罗江梁场计划制梁441孔，其中牌坊2号双线特大桥、安昌河双线特大桥等9座特大桥计252孔；向石大桥、花龙门大桥等9座大桥计86孔；和小石村中桥1座3孔。
共计441孔，其中32m规格共计418孔双线箱梁预制（包括相应支座预埋钢板、防落梁预埋钢板、防护墙、接地系统、接触网支柱基础、竖墙预埋钢筋及钢件等）及24m规格23孔双线箱梁预制。
为保证存梁需要共设8个制梁台座，7个为32米梁制梁台座，1个为32米、24米共用梁制梁台座。
五、制梁台座施工:制梁台座采用C30钢筋混凝土扩大基础，台座端部每头采用12根φ0.5mCFG桩加不加水泥的级配碎石层复合地基，中间段采用掺加水泥的级配碎石换填处理，级配碎石层厚20cm。
制梁台座底部采用钢筋混凝土板式结构、上部为钢筋混凝土条型基础纵梁。
条形基础顶面设预埋角钢、铁板，与底模联接。
1、制梁台座布置方案罗江梁场拟承担441孔桥梁的预制（其中32m整孔箱梁418孔、24m整孔箱梁23孔）任务。
对预制梁场的制梁台位进行了如下布置：①预制梁场共设制梁台座8个。
根据现场地质情况，制梁台座基础为4根条形基础；制梁台座条形基础和底部钢筋混凝土板式结构相连，形成整体。
②32m梁制梁台座设置7个。
空心板梁台座施工方案.doc
空心板梁台座施工方案本合同段16米预应力砼先张梁共计264片。
先张梁预应力筋采用Фj15.24高强低松弛钢绞线=，R b y=1860Mpa，设计张拉应力为0.75R b y（1395Mpa）。
Фj15.2钢绞线公称面积S=140mm2，本工程先张梁设计单根钢绞线张拉力为N=1395×140/103=195.3KN，台座按照单片梁12根钢绞线的应力荷载设计，梁体单片最大张拉力为：Nj=195.3×11=2148.3，按4200KN荷载进行台座设计。
本工程先张预制梁台座采用重力式台座。
一、传力柱采用C30钢筋混凝土结构，断面尺寸50cm×50cm，为防止传力柱失稳，传力柱每隔8米设一道联系地梁，中间共设10道地梁，地梁断面尺寸为30cm×30cm，具体尺寸见台座设计图。
台座受力如图所示二、张拉台稳定性验算（包括倾覆稳定性和滑动稳定性验算）1、计算公式（1）、倾覆稳定性按下试验算：K0=M1/M=M1/Ne≥1.50（2）、滑动稳定性按下式计算：K c=N1/N≥1.30式中：K0—抗倾覆安全系数；K C—抗滑动安全系数；M1—抗倾覆力矩；由台座自重和土压力等产生；M—倾覆力矩，由预应力筋的张拉力产生；N—预应力筋的张拉力；e—张拉力的合力作用点到传力墩倾覆转动点0的力臂；N1—抗滑动的力，由台面承受的水平反力、土压力和摩擦力等组成。
2、有关计算数据（1）、台座受力计算宽度：B=8.0m（见上图）；（2）、台座前土体的容重：γ=1.8t/m3；（3）、台座前土体的内摩擦角：Ф=35°；（4）、台座与土体间的摩擦系数：f=0,40（台座地基经压实后再填30cm厚碎石）；（5）、台面抵抗力：μ=300KN/M（本工程台座厚300mm，按有关资料取300KN/M）;（6）、台座砼采用C30。
3、抗倾覆验算（对0点取距）（1）、抗倾覆力矩（忽略台座后面的土压力和牛腿自重）；M1=G1L1+G2L2=2.5×2×8×24.5×4×0.5×3×8×24.5×1.5=3920+441=4361（2）、倾覆力矩：每条生产线张拉控制力：N=11×1395×140/1000=2148.3KN，按2200KN验算。
台座施工方案
台座施工方案1. 引言本文档旨在介绍台座的施工方案，包括施工前的准备工作、材料准备、施工步骤、注意事项等内容。
通过本文档，读者将能够了解台座施工的基本要点，确保施工过程顺利进行。
2. 准备工作在进行台座施工之前，需要进行以下准备工作：•确定台座的位置和尺寸：根据实际需要确定台座的位置和尺寸，考虑好台座与周围环境的配合。
•安全检查：检查施工现场的安全情况，确保没有潜在的安全隐患，如尖锐物品、危险气体等。
•准备工具和材料：根据施工需要准备好所需的工具和材料，如水泥、石子、水平仪、搅拌器等。
3. 材料准备台座施工所需的材料包括：•水泥：用于制作台座的基础。
•石子：用于混凝土配制中的骨料。
•混凝土混合物：用于制作台座的主体结构，可以根据需要添加适量的增强剂。
•钢筋：如果需要加固台座结构，可以使用钢筋进行加固。
•防水材料：用于保护台座的防水层，避免水分渗透。
4. 施工步骤实施台座施工的步骤如下：4.1 准备施工现场清理施工现场，确保平整干净，并便于施工操作。
根据设计要求确定台座的位置和尺寸，并使用线框等工具标明位置。
4.2 混凝土基础层施工首先进行混凝土基础层的施工。
按照设计要求，在施工现场铺设钢筋网，并在周围设置合适的防护措施。
然后将预先调配好的混凝土倒入基础层位置，并用铲子或平整器进行修整，确保表面平整。
4.3 台座主体结构施工等待混凝土基础层完全干燥后，进行台座的主体结构施工。
先将水泥、石子和混凝土混合物以适当比例进行搅拌，待搅拌均匀后，将混凝土倒入基础层。
根据需要，可以在混凝土中加入适量的增强剂。
使用水平仪等工具进行调整，确保台座的表面水平。
4.4 防水处理台座主体结构施工完成后，进行防水处理。
根据设计要求，选择适合的防水材料进行涂覆，确保台座表面光滑，并达到防水效果。
4.5 沉降调整和固定施工完成后，需要进行沉降调整和固定。
根据施工过程中的需要，可以使用调整垫、测量工具等，对台座进行必要的调整，在确保稳定的情况下进行固定。
预制T梁集成式台座施工工法
预制T梁集成式台座施工工法预制T梁集成式台座施工工法是一种先进的梁式桥梁施工工法，具有施工速度快、质量可控、施工环境好等特点。
本文将对该工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面的内容。
一、前言预制T梁集成式台座施工工法是在现场施工中，利用预制T梁进行快速搭建桥梁台座的一种施工技术。
通过将台座和梁体分离施工，可以提高施工效率，保证施工质量，同时减少对施工现场的影响。
二、工法特点该工法具有施工速度快、质量可控、工期短、环境适应能力强等特点。
采用预制T梁进行施工，可以大大提高施工效率，减少施工现场对周边环境的影响，同时对施工质量也可以进行有效控制。
三、适应范围预制T梁集成式台座施工工法适用于中小跨径的梁式桥梁施工，尤其适用于山区、盆地等施工条件较为复杂的地区。
由于工法的特点，适应范围广泛，可以用于各类不同设计要求的桥梁。
四、工艺原理该工法的工艺原理是将预制T梁与台座分离施工，通过预制T梁与台座的预装配和现场施工的结合，保证施工的质量和效率。
通过对施工工法与实际工程之间的联系和采取的技术措施进行分析和解释，可以使读者了解该工法的理论依据和实际应用。
五、施工工艺预制T梁集成式台座施工工法的施工工艺主要包括台座的基础施工、台座的浇筑与拆模、预制T梁的浇筑与安装等环节。
通过详细描述这些施工阶段的工艺细节，可以让读者了解到整个施工过程中的每一个环节。
六、劳动组织劳动组织对于工法的实施至关重要。
在预制T梁集成式台座施工工法中，需要合理安排施工人员和分工，确保施工进度和质量的同时，最大限度地减少人力资源的浪费。
七、机具设备该工法所需的机具设备包括起重机、模板设备、混凝土搅拌站等。
通过详细介绍这些机具设备的特点、性能和使用方法，可以为读者提供工法的实际操作指导。
八、质量控制为了保证施工过程中的质量达到设计要求，需要对施工质量进行控制。

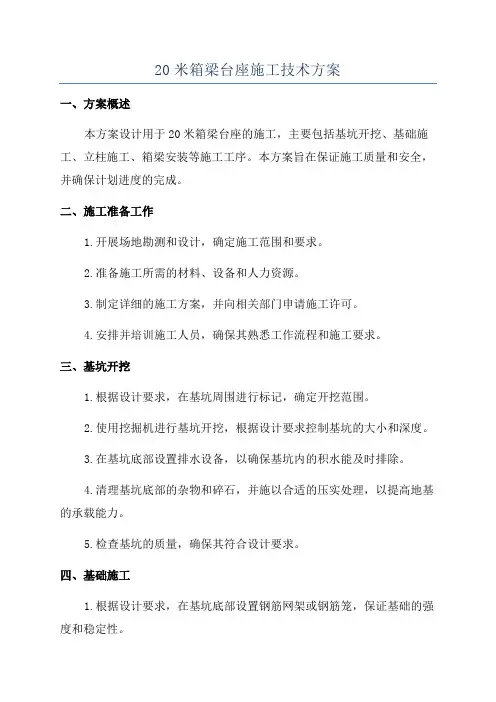

20米箱梁台座施工技术方案
20米箱梁台座施工技术方案一、方案概述本方案设计用于20米箱梁台座的施工，主要包括基坑开挖、基础施工、立柱施工、箱梁安装等施工工序。
本方案旨在保证施工质量和安全，并确保计划进度的完成。
二、施工准备工作1.开展场地勘测和设计，确定施工范围和要求。
2.准备施工所需的材料、设备和人力资源。
3.制定详细的施工方案，并向相关部门申请施工许可。
4.安排并培训施工人员，确保其熟悉工作流程和施工要求。
三、基坑开挖1.根据设计要求，在基坑周围进行标记，确定开挖范围。
2.使用挖掘机进行基坑开挖，根据设计要求控制基坑的大小和深度。
3.在基坑底部设置排水设备，以确保基坑内的积水能及时排除。
4.清理基坑底部的杂物和碎石，并施以合适的压实处理，以提高地基的承载能力。
5.检查基坑的质量，确保其符合设计要求。
四、基础施工1.根据设计要求，在基坑底部设置钢筋网架或钢筋笼，保证基础的强度和稳定性。
2.确定混凝土配合比和施工工艺，并设置合适的浇筑方式。
3.开展混凝土浇筑工作，注意施工过程中的振捣和养护要求。
4.制定混凝土强度检测计划，并在混凝土强度满足要求后进行下一步施工工序。
五、立柱施工1.根据设计要求，制定立柱安装方案和工艺流程。
2.准备好所需的立柱材料和设备，并检查其质量和完整性。
3.设置立柱安装位置的标记，在基础上预留好立柱空位。
4.使用吊车或起重机将立柱吊装到预定位置，调整位置并确保垂直度。
5.进行立柱的固定和连接工作，使用适当的螺栓和焊接方式。
六、箱梁安装1.检查箱梁的质量和完整性，确认其符合设计要求。
2.准备好所需的吊装设备和工具，并检查其可靠性和安全性。
3.根据设计要求，确定箱梁的安装方法和工艺流程。
4.使用起重机将箱梁吊装到基坑顶部的立柱上，调整位置并确保水平度。
5.将箱梁安装在立柱上，并进行固定和连接工作。
6.检查箱梁的安装质量，确保其稳定性和承重能力。
七、安全措施1.提前组织安全会议，明确安全要求，并确保施工人员知晓并遵守。
制梁台座选择方案
第四标段预制梁厂总体方案本标段共有内边梁14片，外边梁16片，中梁33片。
一、模板方案根据施工安排，一次可加工1片中梁，1片外边梁，1片内边梁。
加工1套外边梁模板；加工1套内边梁模板；加工2套内模；加工1套外边梁堵头模板；加工1套内边梁堵头模板；底模采用竹胶板或木胶板。
二、台座方案施工工艺：底腹板钢筋绑扎（2天）→内外模模板安装、顶板钢筋绑扎（2天）→混凝土浇筑养护（7天）→张拉压浆（0.5天）→移梁存储（0.5天）根据施工工艺，模板使用主要在第二、第三个工序，一片梁制作完成大概占用模板4-5天时间；一片梁制作完成占用台座时间约11天，时间为一个模板使用周期的3倍，为提高模板利用率，制作台座数量为模板数量的3倍，至少9个台座。
考虑中梁数量较多，如果增加一套中梁模板，台座相应增加3个，台座总数量为12个。
考虑移梁时间不确定情况，成品梁占用台座时间更长，在增加1组4个台座，台座总数为16个。
台座设计为16个，需要存储其他47片梁，每片梁占地按20×3.0m计算，共需2820 m2。
台座根据地形设置4排4列，中间6米净宽停放吊车，两侧制梁，两侧台座中心距离4米，共计宽度6m+4m×2+3m×2=20米；每排台座间距5米，纵向长度共计100米。
制梁场地共需面积2000 m2。
三、钢筋加工厂钢筋加工厂纵向设置，分为原材存储区、加工区、成品存储区。
原材存储区面积10m×20m，加工区面积10m×20m，存储区面积10m×20m。
总共面积600m2。
四、驻地板房驻地搭建活动板房，预计工人30人，每个房间6人，住宿共5间，外加一间厨房、一间存储室，一间值班室，共8间。
住房面积为4.8m×2.4m×8=92.16m2。
制梁场共需面积5512m2。
预制梁场施工方案(3篇)
第1篇一、工程概况本工程为某高速公路桥梁工程，桥梁全长为XX公里，共有XX座桥梁，其中预制梁桥XX座，现浇梁桥XX座。
预制梁场位于施工现场附近，占地约XX亩，主要承担预制梁的生产任务。
二、预制梁场布置1. 总体布置预制梁场分为生产区、材料堆场、生活区、办公区、试验室、设备停放区等区域。
生产区包括预制台座、钢筋加工区、混凝土拌和站、养护池等；材料堆场包括钢筋、水泥、砂石、外加剂等材料堆放区；生活区包括宿舍、食堂、浴室等设施；办公区包括办公室、会议室等；试验室用于进行材料性能测试和质量控制；设备停放区用于存放施工设备。
2. 具体布置（1）生产区：预制台座采用现浇式台座，台座尺寸为XX米×XX米，间距为XX米。
钢筋加工区设置在预制台座附近，便于钢筋加工和运输。
混凝土拌和站位于生产区中心，便于混凝土的供应。
（2）材料堆场：钢筋堆放区采用地面堆放，水泥、砂石、外加剂等材料堆放区采用地面堆放和堆场式堆放。
（3）生活区：宿舍、食堂、浴室等设施按照施工人员需求合理布置。
（4）办公区：办公室、会议室等设施按照实际情况布置。
（5）试验室：试验室位于生产区附近，便于材料性能测试和质量控制。
（6）设备停放区：设备停放区位于生产区附近，便于设备维护和保养。
三、预制梁生产工艺1. 钢筋加工（1）钢筋加工设备：钢筋调直机、钢筋切断机、钢筋弯曲机、钢筋冷拉设备等。
（2）钢筋加工工艺：钢筋调直、切断、弯曲、冷拉等。
2. 混凝土拌和（1）混凝土拌和设备：混凝土搅拌楼、混凝土运输车等。
（2）混凝土拌和工艺：按照设计要求，配制混凝土配合比，进行混凝土拌和。
3. 预制梁生产（1）预制梁生产工艺：钢筋绑扎、模板安装、混凝土浇筑、混凝土养护、预制梁移运等。
（2）预制梁质量要求：按照设计规范和质量标准进行预制梁生产。
四、预制梁质量保证措施1. 材料质量保证（1）严格控制原材料质量，确保原材料符合设计规范要求。
（2）对进场材料进行检验，不合格材料不得使用。
