缠绕成型工艺实验
2.高压氧气瓶铝内胆缠绕芯模；
3.圆轴钢模；
4.600Tex缠绕纱
五．实验步骤
1.在老师的指导下，熟悉计算机控制缠绕机的操作程序，开启缠绕机，在“机器调整”的窗口下使小车、伸臂、丝嘴分别以较慢的速度正反向动作一次，并回到原点。
2.根据轴对称压力容器缠绕模具的基本尺寸（如图1、图2）和缠绕线性要求设定缠绕机的材料参数、工艺参数并保存好缠绕文件；
材料参数
纱团数树脂含
量
纤维密
度
（
3
/g cm）
纱片宽
度（mm）
纤维
Tex
（g/km）
树脂密
度
(3
/g cm
)
是否采
用计算机
设定张力
张力采
样间隔
(s)
2 30% 2.54 4 1200 1.25 0 10
3.按纱团数要求，安装纱团、排好纱线、安装模具；
4.挂上纤维束，开始试验模型缠绕；
5.换上圆轴钢模，按上述2—4步骤做定长管非测地线稳定缠绕的实践操作。
五．思考与讨论
1.纤维缠绕成型工艺的技术特点是什么？
纤维缠绕成型的优点①能够按产品的受力状况设计缠绕规律，使能充分发挥纤维的强度；②比强度高：一般来讲，纤维缠绕压力容器与同体积、同压力的钢质容器相比，重量可减轻40～60%；
③可靠性高：纤维缠绕制品易实现机械化和自动化生产，工艺条件确定后，缠出来的产品质量稳定，精确；④生产效率高：采用机械化或自动化生产，需要操作工人少，缠绕速度快（240m/min），故劳动生产率高；⑤成本低：在同一产品上，可合理配选若干种材料（包括树脂、纤维和内衬），使其再复合，达到最佳的技术经济效果。
缠绕成型的缺点①缠绕成型适应性小，不能缠任意结构形式的制品，特别是表面有凹的制品，因为缠绕时，纤维不能紧贴芯模表面而架空；②缠绕成型需要有缠绕机，芯模，固化加热炉，脱模机及熟练的技术工人，需要的投资大，技术要求高，因此，只有大批量生产时才能降低成本，才能获得较的的技术经济效益。
2.纤维缠绕时纤维张力大小有何影响？
(1)张力对制品机械性能有影响。
张力过小，则制品强度偏低。
（2）张力对制品密实程度有影响。
使制品密实的成型压力与张力成正相关。
（3）张力对含胶量的影响。
随着缠绕张力增大，含胶量降低。
3.纤维缠绕的模具一定是凸形的吗？凹形的模具是否能缠绕成型？请设想一下凹形模具纤维缠绕的方法。
一般情况都是凸形的，因为缠绕工艺会产生拉应力，在凹形的模具会产生架桥。
如果一定要用凹形模具的话，应该做一个和凹面完全吻合的凸面模具，纤维缠绕在凹面上后，用凸面挤压，待凝胶后，拆下凸面即可。
纤维缠绕成型工艺流程
纤维缠绕成型工艺流程纤维绕缠成型是一种常见的制造工艺，适用于许多行业，如飞行器，汽车和船舶制造等领域。
以下是纤维绕缠成型的工艺流程：1.设计模具首先，必须设计模具。
这是一个非常关键的步骤，因为模具的形状将直接影响制造出的产品形状。
模具可以是金属、塑料或其他材料制成的。
在设计过程中，必须考虑到所需的精度以及如何从模具中取出成型件等因素。
2.准备纤维准备纤维是纤维绕缠成型的另一个重要步骤。
通常，使用玻璃纤维、碳纤维、Kevlar纤维等材料，这些纤维都是非常坚固和轻便的。
在开始缠绕之前，必须将纤维切成所需的长度和形状。
3.缠绕纤维在准备好模具和纤维之后，就可以开始缠绕纤维了。
通常情况下，使用机器进行自动缠绕，但在一些情况下，手动操作也是必需的。
缠绕的过程中，必须控制好纤维的张力以及缠绕的方向和角度。
缠绕完毕后，必须将其切断。
4.喷涂粘合剂切断的纤维件需要进行粘合。
为此，必须使用喷涂粘合剂。
这些粘合剂通常是环氧树脂或其他类似材料，可以粘合纤维并使其成型。
5.加热和硬化完成喷涂粘合剂后，需要将成型件进行加热和硬化。
加热的时间和温度取决于粘合剂使用的类型和成型件的大小和形状。
通过加热和硬化，可以使纤维件硬化、固化并成型，以达到所需的形状和性能。
6.处理表面最后，在完成纤维绕缠成型的过程中，需要处理表面。
这可以包括研磨、切割和涂覆表面处理剂等步骤，以使成型件达到所需的表面光滑度和外观。
纤维绕缠成型的过程可能因产品类型、制造设备和制造商的不同而有所不同。
以上步骤只是纤维绕缠成型过程的一个常见流程。

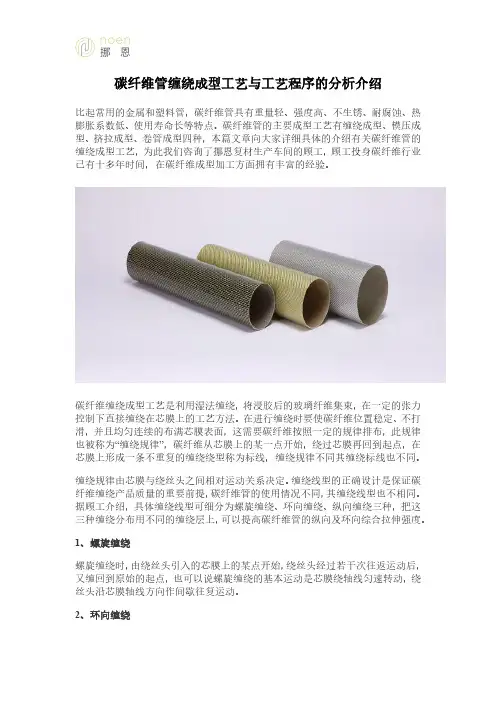

碳纤维管缠绕成型工艺与工艺程序的分析介绍
碳纤维管缠绕成型工艺与工艺程序的分析介绍比起常用的金属和塑料管，碳纤维管具有重量轻、强度高、不生锈、耐腐蚀、热膨胀系数低、使用寿命长等特点。
碳纤维管的主要成型工艺有缠绕成型、模压成型、挤拉成型、卷管成型四种，本篇文章向大家详细具体的介绍有关碳纤维管的缠绕成型工艺，为此我们咨询了挪恩复材生产车间的顾工，顾工投身碳纤维行业已有十多年时间，在碳纤维成型加工方面拥有丰富的经验。
碳纤维缠绕成型工艺是利用湿法缠绕，将浸胶后的玻璃纤维集束，在一定的张力控制下直接缠绕在芯膜上的工艺方法。
在进行缠绕时要使碳纤维位置稳定、不打滑，并且均匀连续的布满芯膜表面，这需要碳纤维按照一定的规律排布，此规律也被称为“缠绕规律”，碳纤维从芯膜上的某一点开始，绕过芯膜再回到起点，在芯膜上形成一条不重复的缠绕绕型称为标线，缠绕规律不同其缠绕标线也不同。
缠绕规律由芯膜与绕丝头之间相对运动关系决定。
缠绕线型的正确设计是保证碳纤维缠绕产品质量的重要前提，碳纤维管的使用情况不同，其缠绕线型也不相同。
据顾工介绍，具体缠绕线型可细分为螺旋缠绕、环向缠绕、纵向缠绕三种，把这三种缠绕分布用不同的缠绕层上，可以提高碳纤维管的纵向及环向综合拉伸强度。
1、螺旋缠绕螺旋缠绕时，由绕丝头引入的芯膜上的某点开始，绕丝头经过若干次往返运动后，又缠回到原始的起点，也可以说螺旋缠绕的基本运动是芯膜绕轴线匀速转动，绕丝头沿芯膜轴线方向作间歇往复运动。
2、环向缠绕缠绕时，芯膜绕自身轴线作匀速转动，绕丝头沿芯膜筒体轴线方向匀速移动，芯膜每转一周，绕丝头移动一个纱布宽度，如此循环性下去直至纱布带均匀地布满芯膜筒体段表面为止。
环向缠绕的缠绕角通常在爱85—90°之间，实现环向缠绕的缠绕运动速比可以定义为单位时间内芯膜的转数与绕丝头移动距离之比。
点3、纵向缠绕纵向缠绕时绕丝头在固定平面内作匀速圆周运动，芯膜绕自身的轴线慢速运转，绕丝头每转一圈，芯膜旋转一个微小的角度，反映在芯膜表面上就是一个纱布的宽度。
7 缠绕成型工艺及设备(PPT-170)
(2)芯模材料不能被树脂腐蚀，不能影响树 脂系统固化。
(3)多孔性材料使用前必须烘干。 (4)芯模材料的成分应均匀。
二、芯模的结构形式
1. 实心或空心整体式芯模 2. 组合装配式芯模 有分瓣式、隔板式、捆扎式、框架装配式等。
3. 石膏隔板组合式芯模 它由金属芯轴、石膏封头、石膏隔板、铝管及石膏面层组成， 也可以用铝金属型块组合封头代替石膏封头(如下图)。
3. 半干法缠绕
半干法缠绕是纤维浸胶后，到缠绕至芯模的途中，增加 一套烘干设备，将浸胶纱中的溶剂除去。与干法相比， 省却了预浸胶工序和设备；与湿法相比，可使制品中的 气泡含量降低。半干法使缠绕过程可以在室温下进行， 这样既除去了溶剂，又提高了缠绕速度和制品质量。 三种缠绕方法中， 以湿法缠绕应用 最为普遍；干法 缠绕仅用于高性 能、高精度的尖 端技术领域。
缠绕工艺流程图
根据纤维缠绕成型时树脂基体的物理化学状态不同， 分为干法缠绕、湿法缠绕和半干法缠绕三种。 1. 干法缠绕 干法缠绕是采用经过预浸胶处理的预浸纱或带，在缠绕机 上经加热软化至粘流态后缠绕到芯模上。 优点：干法缠绕能够准确地控制产品质量；生产效率高， 缠绕速度可达100～200m/min；缠绕机清洁，劳动卫生 条件好，产品质量高。 缺点：投资较大；制品层间剪切强度较低。
径向压力：是由环向和螺旋缠绕纤维的缠绕张力引起的。
芯模所承受的径向压力pr1(Pa)计算公式：
nF1 4 pr1 10 Ra
这里 n－环向缠绕层数
F1－每层纱片缠绕张力(N)
R－芯模半径(cm) a－环向纱片宽(cm)
螺旋缠绕张力对芯模表面产生的径向压力pr2：
mF2 pr 2 sin 2 a 104 Rb
复合材料缠绕成型工艺
缠绕成型工艺流程（一）
纱团
纱架
浸胶
胶槽
张力控制
张力辊
缠绕
芯模
固化
固化炉
加工
（工艺流程图）
加工机械
树脂胶液 成品
缠绕成型工艺流程（二）
（工艺流程示意图）
缠绕成型工艺流程（三）
（浸胶）
缠绕成型工艺流程（四）
（缠绕）
缠绕成型设备（一）
（结构示意图）
缠绕成型设备（二）
缠绕规律（七）
分析方法：标准线法和切点法
标准线法的基本点就是通过容器表面的某一 特征线— “标准线”来研究制品的结构尺寸与 导丝头、芯模相对运动规律。这种方法直观性， 但分析演算过程较为复杂，精确性也不太高。
切点法是研究缠绕线型在极孔上对应切点 的分布规律，研究纤维缠绕芯模转角与线型， 速比之间的关系。该方法的理论性较强，数学 推导比较严密。
思考题
1）缠绕设备的主要组成部分及其作用。 2）环向缠绕时，为什么缠绕角要大于70度？
每条纤维都对应于极孔圆周上的一个切点，相同方向邻近纱 片之间相接而不相交，不同方向的纤维则相交。这样，当纤维均 匀缠满芯模表面时实际以构成了双层。
缠绕规律（六）
纵向缠绕：又称平面缠绕，导丝头在固定平面内做匀速圆周 运动，芯模绕自轴慢速旋转。导丝头转一周，芯模转动一个微 小角度，反映在芯模表面为近似一个纱片宽度。纱片依次连续 缠绕到芯模上，各纱片均与极孔相切，相互紧挨着而不交叉。 缠绕轨迹近似一个平面单圆封闭曲线。
缠绕只能在筒身段进行，不能缠封头。相邻纱片之间 相接而不相交，其缠绕角在85°~90°之间。
缠绕规律（四）
b
a D
W
缠绕实习报告范文
缠绕实习报告范文缠绕车间实习报告生产进度控制是指根据生产计划的要求，对从原材料投入生产到产成品入库全过程的进度进行控制，它是生产作业控制的关键。
企业常把对产品产出进度的控制作为生产进度控制的主要内容。
缠绕车间是生产线的第一道工序，关系着整个生产线的进度。
因此把握好缠绕车间的进度，也就是把握了整个生产的进度。
影响生产进度的因素，可以概括为两个方面，即内部影响因素和外部影响因素。
其中，外部因素是企业无法控制的。
而内部因素则是可控的，是企业应重点关注的。
内部影响因素主要包括设备故障、废品过多、组织不力等。
企业应尽力消除或减弱这些内部影响因素，确保计划的进度如期达成。
1、设备故障。
在生产过程中，如果设备发生故障的时间超出计划允许的上限，就会对进度造成影响，特别是一些关键设备，如果出现故障，就会严重影响交货的及时性。
2、废品过多。
在制订生产计划时，会将废品率考虑在内，因为如果废品率超出计划上限，就会影响到生产进度。
引起废品率过高的主要原因有机器设备、人员、原材料、工艺设计等。
3、物料供应中断。
物料供应中断时间过长，且加工计划也没能及时调整，会严重影响生产进度。
4、组织不力。
组织不力导致前后工序衔接不好，造成后续工序的中断，也会影响到生产进度，或前一道工序在制品积压，后续工序生产暂停。
5、人员出勤率低。
人员出勤率长期过低，会导致生产率的下降，继而对生产进度造成影响。
事实上，内部影响因素皆可以通过严肃生产纪律、加强生产管理等方式予以消除或解决，这也凸显了实施生产进度全面跟踪的重要性。
一、生产管理流程接到客户订单后排定生产计划、安排物料采购、确认生产进度、并确保客户交期。
1.作业流程图.机加工法兰粘接电气性能测试缠绕、固化电气性能测试部件安装清理产品型号品号用户制造编号本单数量交货期缠绕：管棒规格（mm）材料缠绕图号毛坯规格（mm）用胶量（kg）用纱量（kg）接地线（mm）正负差（mm）电阻带操作人日期备注固化：编号图号导体规格日期天气温度湿度缠绕人员入模人员出模人员三次固化时间温度记录一次电气测试: 环境温度 (℃) 湿度 (%) 介损 (%) 电容量(PF) 局放(pc) 耐压(kv)2.生产部接销售部之“客户订单”后计算物料需求及查询仓库物料状况。
缠绕成型工艺及应用
缠绕成型工艺及应用缠绕成型工艺是一种常见的制造工艺，它通过将长纤维材料缠绕在模具上，经过热固化或冷固化等加工工艺形成具有一定形状和结构的成品。
这种工艺广泛应用于各个领域，如航空航天、汽车、船舶、化工和建筑等。
缠绕成型工艺的基本原理是利用纤维的延展性和可塑性，通过自动缠绕设备将纤维材料以一定的规律缠绕在模具表面上。
一般情况下，纤维材料包括玻璃纤维、碳纤维、芳纶纤维等。
这些纤维材料具有高强度、耐热、耐腐蚀等特性，能够有效增加成品的强度和耐用性。
在缠绕成型工艺中，常见的缠绕方式有圆周缠绕、斜层缠绕和螺旋缠绕。
圆周缠绕是指沿着模具的轴向方向将纤维材料均匀地缠绕在模具上；斜层缠绕是指将纤维材料以一定的角度缠绕在模具上，这样可以增加成品的强度和刚度；螺旋缠绕是指将纤维材料以螺旋状的方式缠绕在模具上，这样可以使成品具有更好的耐疲劳性能。
缠绕成型工艺的应用十分广泛。
在航空航天领域，缠绕成型工艺可以用于制造飞机机身、发动机外壳和飞行控制面等部件，这些部件需要具有高强度和低重量的特性。
在汽车工业中，缠绕成型工艺可以用于制造车身部件和悬挂系统等，这些部件需要具有高刚度和耐冲击性能。
此外，缠绕成型工艺还可以用于制造船舶的船体、潜水器的壳体等。
在化工领域，缠绕成型工艺可以用于制造化工设备的容器、管道和阀门等。
这些设备需要具有耐腐蚀性和耐高温性能。
在建筑领域，缠绕成型工艺可以用于制造各种异型结构件，如碳纤维制品、玻璃纤维制品和混凝土增强材料等。
总的来说，缠绕成型工艺是一种重要的制造工艺，它可以制造出高性能、轻量化和耐用的成品。
随着纤维材料的发展和工艺的不断改进，缠绕成型工艺在各个领域的应用也将更加广泛。
第《7》章缠绕成型工艺汇总
7 缠绕成型工艺 7.1 概述
7.2 芯模 7.3 缠绕规律 7.4 缠绕工艺设计
1
第七章 缠绕成型工艺
7.1 概述
7.1.1 纤维缠绕工艺的分类
决定产品形状的模具
缠绕工艺： 将浸过树脂胶液的连续纤维或布带，按照一定规律缠
绕到芯模上，然后固化脱模成为复合材料制品的工艺过程。
小车
芯模
绕线筒
预浸槽 张力控制器
吐丝嘴
2
基本纤维缠绕机
第七章 缠绕成型工艺
胶液配制 纱团 集束 浸胶
烘干
络纱
湿 法
张力控制
缠 绕
纵、环向缠绕
成 型
芯模制造
工
艺
固化
胶纱纱锭 干
张力控制 法 缠
加热粘流 绕 成
纵、环向缠绕 型 工 艺
脱模 打模喷漆 成品
缠绕工艺流程图 3
第七章 缠绕成型工艺
7.1.1.1 干法缠绕
特点：
与湿法相比，增加了烘干工序，除 去了溶剂。与干法相比，无需整套的预 浸设备，缩短了烘干时间，使缠绕过程 可在室温下进行。提高了制品质量。
6
第七章 缠绕成型工艺
7.1.2 纤维缠绕制品的优点
原因：
(i) 材料表面缺陷是影响其强度的重要因素。表面积越大， 缺陷率越高。缠绕纤维直径很细，降低了微裂纹存在几率； 所用纤维主要是无捻粗纱由于没有经过纺织工序，强度损 失大大减少。 (ii) 避免了布纹经纬交织点与短切纤维末端的应力集中 (iii) 可以控制纤维的方向和数量，使产品实现等强度结构 (ⅳ) 增强材料纤维含量高达80%
将无捻粗纱(或布带)经浸胶后直接缠绕到芯 模上的成型工艺过程。
特点：
一种使用纤维缠绕一次成型头盔盔体的工艺方法
一种使用纤维缠绕一次成型头盔盔体的工艺方法
我跟你说啊，这纤维缠绕一次成型头盔盔体的工艺方法，那可真是个挺有意思的事儿。
我就见过那些工人师傅弄这个，你瞧那环境，大厂房里，到处都透着一种专注的气氛。
师傅们站在那些个机器跟前，眼睛紧紧盯着，脸上的神情严肃得很，就像在进行一场特别重要的战斗似的。
这纤维啊，就像听话的小虫子一样。
先得把那纤维材料准备好，这些纤维看起来细细长长的，摸起来还有点滑溜溜的感觉。
师傅们会把它们放在特定的装置里，就等着开始缠绕呢。
我就凑到一个师傅跟前问：“师傅，这咋就能一次成型呢？”师傅看了我一眼，眼睛里透着一种自信，说：“嘿，这可就有讲究喽。
这机器啊，得设定好特定的参数，就像给它下命令似的。
缠绕的角度啊，速度啊，都得刚刚好。
”
你看那机器开始工作的时候，纤维就一圈一圈地绕到盔体的模具上，那速度还挺均匀的。
就这么一圈又一圈，一层又一层，就像在给盔体穿上一层特制的铠甲。
这过程中，一点差错都不能有，稍微有点歪了或者松了紧了，那做出来的盔体可能就不合格。
我在旁边看着，心里就想啊，这工艺方法真是不简单。
这可不像咱平常随便弄个东西，这是要戴在脑袋上保护人的啊。
这每一个缠绕的动作，每一个参数的设定，都关系到最后头盔的质量。
有时候我觉得这盔体啊，就像是一件精心雕琢的艺术品。
虽然它看起来就是个硬邦邦的头盔，但这里面包含的技术和心血，可真是让
人惊叹。
那些纤维缠绕得那么规整，那么紧密，就像有一双无形的巧手在精心编织一样。
这就是这工艺方法的魅力所在啊，让那些普通的纤维变成了能保护人的头盔盔体。
7- 缠绕成型工艺
2、 耐化学腐蚀，使用寿命长
玻璃钢管具有特殊的耐化学腐蚀性能，在管 道纵横交错、星罗棋布的环境下，可根据介质的 要求选择不同的耐腐蚀管道。
3、 水力特性优异
水力学特性是玻璃钢管道的重要特性之一。 水力学特性优异意味着流体压头损失小，可以选 用较小的管径或功率较小的输送泵，从而减少管 线工程初期投资、节省电能，降低运行成本。
模具
7.3 芯模
芯模材料
芯模材料常用的有铝、钢、木材、石膏、
石蜡、聚乙烯醇、低熔点金属等。
7.3 芯模
熔、溶性材料： 石蜡，聚乙烯醇，低熔点金属等。
7.3 芯模
内衬材料，内衬材料是制品的组成部分。 防腐和密封。 橡胶、塑料、不锈钢和铝合金等。
芯模的结构形式
1、整体式芯模
芯模的结构形式
2、组合装配式芯模 分瓣式 隔板式 捆扎式
④生产效率高：机械化自动化生产，缠绕速度快 （200m/min），劳动生产率高； ⑤材料成本低
7.1 概述
缠绕成型的缺点 ①缠绕成型适应性小，不能缠任意结构形式的制 品，特别是表面有凹的制品，因为缠绕时，纤维 不能紧贴芯模表面而架空； ②缠绕成型需要有缠绕机，芯模，固化加热炉， 脱模机及熟练的技术工人，需要的投资大，技术 要求高，因此，只有大批量生产时才能降低成本。
（2）湿法缠绕
湿法缠绕的缺点为： ①树脂浪费大，操作环境差； ②含胶量及成品质量不易控制；
（3）半干法缠绕
半干法缠绕是纤维浸胶，预烘后随即缠绕到芯模 上。 与干法相比，省却了预浸胶工序和设备； 与湿法相比，增加了烘干工序，可使制品中的气 泡含量降低。
三种缠绕方法中，以湿法缠绕应用最为 普遍；干法缠绕仅用于高性能、高精度的 尖端技术领域。
湿法缠绕工艺流程
