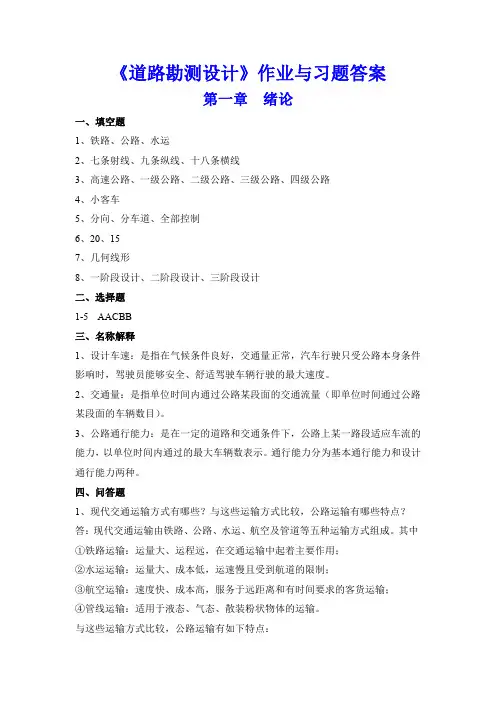

《道路勘测设计》作业与习题答案--第一章
《道路勘测设计》作业与习题答案第一章绪论一、填空题1、铁路、公路、水运2、七条射线、九条纵线、十八条横线3、高速公路、一级公路、二级公路、三级公路、四级公路4、小客车5、分向、分车道、全部控制6、20、157、几何线形8、一阶段设计、二阶段设计、三阶段设计二、选择题1-5AACBB三、名称解释1、设计车速：是指在气候条件良好，交通量正常，汽车行驶只受公路本身条件影响时，驾驶员能够安全、舒适驾驶车辆行驶的最大速度。
2、交通量：是指单位时间内通过公路某段面的交通流量（即单位时间通过公路某段面的车辆数目）。
3、公路通行能力：是在一定的道路和交通条件下，公路上某一路段适应车流的能力，以单位时间内通过的最大车辆数表示。
通行能力分为基本通行能力和设计通行能力两种。
四、问答题1、现代交通运输方式有哪些？与这些运输方式比较，公路运输有哪些特点？答：现代交通运输由铁路、公路、水运、航空及管道等五种运输方式组成。
其中①铁路运输：运量大、运程远，在交通运输中起着主要作用；②水运运输：运量大、成本低，运速慢且受到航道的限制；③航空运输：速度快、成本高，服务于远距离和有时间要求的客货运输；④管线运输：适用于液态、气态、散装粉状物体的运输。
与这些运输方式比较，公路运输有如下特点：①机动灵活，能迅速集中和分散货物，做到直达运输。
②受交通设施限制少，是最广泛的一种运输方式，也是交通运输网中其他各种运输方式联系的纽带。
③适应性强，服务面广，时间上随意性强，可适于小批量运输和大宗运输。
④公路运输投资少，资金周转快，社会效益显著。
⑤与铁路、水运比较，公路运输由于汽车燃料价格高，服务人员多，单位运量小，所以在长途运输中，其运输成本偏高。
2、《公路工程技术标准》将我国公路分为哪几个等级？答：交通部颁布的国家行业标准《公路工程技术标准》（JTG B01—2003）将公路根据功能和适应的交通量分为五个等级：高速公路、一级公路、二级公路、三级公路、四级公路。
道路勘测设计试题及答案
道路勘测设计试题及答案道路勘测设计试题及答案1一、单选题(每题1.5分，共30分)1、《公路工程技术标准》中规定的各级公路所能适应的交通量是指( A )。
A. 年均日交通量B. 日均小时交通量C.最大交通量2、公路设计时确定其几何线形的最关键的参数是( C )。
A. 设计车辆 B .交通量 C. 设计车速3、超高附加纵坡度，是指超高后的( B )纵坡比原设计纵坡增加的坡度。
A.外侧路肩边缘B.外侧路面边缘C.路面中心4、公路弯道加宽一般在( B )进行。
A. 外侧 B. 内侧 C .两侧同时5、高速、一级公路一般情况下应保证( A )。
A .停车视距 B.会车视距 C .超车视距6、一般公路在高路堤情况下的超高构成可采用( B )。
A. 内边轴旋转B.外边轴旋转C. 中轴旋转7、公路直线部分的路拱横坡度为2%，则公路圆曲线部分最小超高横坡度应是( B )。
A. 3%B. 2%C.非定值8、汽车行驶时的理论轨迹为( C)。
A. 二次抛物线B. 高次抛物线C.回旋曲线9、二、三、四级公路的路基设计标高一般是指( C )。
A. 路基中线标高B.路面边缘标高C.路基边缘标高10、凸形竖曲线最小长度和最小半径地确定，主要根据( A )来选取其中较大值。
A. 行程时间、离心力和视距 B. 加速度、行车时间和离心力 C.加速度、行车时间和视距11、汽车在公路上行驶，当牵引力等于各种行驶阻力的代数和时，汽车就( B )行驶。
A. 加速 B. 等速 C. 减速 D. 无法确定12、在原区，纵断面设计标高的主要取决于( A )。
A. 路基最小填土高度B. 土石方填挖衡C. 最小纵坡和坡长13、路基填方用土取“调”或“借”的界限距离称为( A )。
A. 经济运距B.均运距C. 超运运距14、绘制横断面图的比例尺一般为(B )。
A. 1：100B. 1：200C. 1：50015、原区布线应合理考虑路线与城镇的关系，一般是( C )。
道路勘测设计期末试卷(含答案)
《道路勘测设计》课程考核试卷试卷 A 考试方式闭卷考试时间（120分钟）题号一二三四五六七八总分得分一、单项选择题（本大题共 10 小题，每小题 2 分，总计 20 分），在每个小题四个备选答案中选出一个正确答案，填在题末的括号中。
1.通常为一般公路所采用的测设程序是（）。
A.一阶段测设B.二阶段测设C.三阶段测设D.四阶段测设2.空气阻力大小的主要影响因素是（）。
A.汽车质量B.道路质量C.轮胎与路面的附着条件D.汽车车速3.根据设计规范的规定，不需设置缓和曲线时，其圆曲线半径应大于等于（）。
A.极限最小半径B.一般最小半径C.不设超高的最小半径D.临界半径4.不属于纵断面设计的控制指标是（）。
A.最大纵坡B.平均纵坡C.最短坡长D.坡度角5.设相邻两桩号的横断面面积分别为A1和A2，该两桩号间距为L，则用于计算土石方体积V的平均断面法公式为（）。
A.V=（A1+A2）LB.V=2（A1+A2）LC.V=（A1-A2）LD.V=（A1+A2）L/26.选线的第一步工作是（）。
A.进行路线平、纵、横综合设计B.确定所有细部控制点C.解决路线的基本走向D.逐段解决局部路线方案7.现场定线时，放坡的仪具可采用 ( )。
A.水准仪B.手水准C.罗盘仪D.求积仪8.某断链桩 K2+100=K2+150，则路线 ( )。
A.长链50米B.短链50米C.长链25米D.短链25米9.某级公路平曲线半径R＝60m，s l＝35m，采用第2类加宽，最大加宽W＝1.5m，加宽过渡方式按直线比例，缓和曲线上距ZH点10m处加宽值为（）。
A.0.15mB.0.23mC.0.43mD.0.86m10.测角组作分角桩的目的是（）。
A.便于中桩组敷设平曲线中点桩B.便于测角组提高精度C.便于施工单位放线D.便于选择半径二、判断改错题（本大题共 5小题，每小题 2 分，总计 10 分），判断正误，如果正确，在题干后的括号内划√；否则划×并改正错误。
道路勘测设计试题及答案
道路勘测设计试题及答案一、试题：1. 道路勘测设计的目的是什么？2. 道路勘测设计应包括哪些内容？3. 在道路勘测设计中，需要进行哪些测量工作？4. 在进行道路勘测设计时，应考虑哪些因素？5. 请简要描述你在进行道路勘测设计时的思路和步骤。
二、答案：1. 道路勘测设计的目的是为了确定道路建设的可行性和进行合理布局规划，确保道路的安全性、经济性和环境适应性。
2. 道路勘测设计应包括：道路线型设计、横断面设计、纵断面设计、交叉口设计、排水设计等内容。
3. 在道路勘测设计中，需要进行以下测量工作：地形测量（包括高程测量和平面测量）、交通流量测量、土质分类测量、水文测量等。
4. 在进行道路勘测设计时，应考虑以下因素：地质地貌、交通流量、施工材料、环境保护、地下管线及设施、土体稳定性、排水条件等。
5. 在进行道路勘测设计时，我通常按照以下步骤进行：a. 收集相关资料，包括规划要求、设计标准、地理地质资料等。
b. 进行地形测量，获取道路所经过区域的地形数据，包括高程和平面信息。
c. 进行交通流量测量，了解道路通行量，以确定设计参数。
d. 进行土质分类测量，获取道路所经过土地的物理力学特性，以评估路基、路面等设计要求。
e. 进行水文测量，了解道路所处坡度、排水条件等，以确定相应的排水方案。
f. 进行道路线型设计，根据地形数据和设计要求，确定道路的线型走向。
g. 进行横断面设计，根据线型走向和纵断面要求，确定道路的横截面形状。
h. 进行纵断面设计，根据线型走向和纵断面要求，确定道路的坡度和纵向曲线。
i. 进行交叉口设计，根据规划要求和交通流量，设计道路的交叉口结构。
j. 进行排水设计，根据水文测量结果和设计要求，设计道路的排水系统和设施。
这些步骤中，需要综合考虑各项因素，以达到道路勘测设计的目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路勘测设计作业答案
一.名词解释
1、设计车速
指在气候良好、交通密度低的条件下，一般驾驶员在路段上能保持安全、舒适行驶的最大车速。
即：汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行使的最大行使速度。
2、设计小时交通量
设计小时交通量是确定公路等级、评价公路运行状态和服务水平的重要参数，设计小时交通量的位置一般采用第30位小时。
3、道路红线
道路红线是指城市道路用地分界控制线，红线之间的宽度即道路用地范围，称之为道路建筑红线宽度或路幅宽度。
4、平均纵坡
平均纵坡是指在一定长度路段内，路线在纵向所克服的高差值与该路段的距离之比，用百分
率表示，它是衡量纵面线形质量的一个重要指标。
p H
i
L
二、填空题
1.初步设计、技术设计、施工图设计
2.横向倾覆横向滑移
3.海拔系数、动力因素D的海拔荷载修正系数
4.导向、连接、便于排水。
5.基本型、S型、卵型、凸型、C型、复合型。
6.无中间带道路的超高过渡、有中间带道路的超高过渡。
7.路线选择走河流的哪一岸、线位放在什么高度、在什么地点跨河换岸
8.直线、抛物线、折线。
9.净高、净宽。
三、判断题
1、×
2、×
3、×
4、×
5、√
6、×
7、√
8、√
9、×
四、问答题
1.缓和曲线的作用有哪些？
（1）曲率连续变化，便于车辆遵循。
（2）离心加速度逐渐变化，旅客感觉舒适。
（3）超高横坡度及加宽逐渐变化，行车更加稳定。
（4）与圆曲线配合，增加线形美观
2.纵坡设计主要步骤有哪些？
答：（1）准备工作；（2）标注控制点；（3）试定纵坡；（4）调整纵坡；（5）核对；（6）定坡；（6）设置竖曲线；（7）根据已定的纵坡和变坡点的设计标高及竖曲线半径，即可计算出各桩号的设计标高。
3.平、纵组合设计的原则有哪些？
答：应能在视觉上自然诱导驾驶员的视线，并保持视觉的连续性；平面与纵断面线形的技术指标应大小均衡，不要悬殊太大，使线形在视觉上和心理上保持协调；选择组合得当的合成
坡度，以利于路面排水和安全行车；应注意线形与自然环境和景观的配合与协调。
4. 回旋线参数“A ”的确定要从哪几方面考虑？
答：作为公路缓和曲线设计参数之一的A 值，其最小值应根据汽车在缓和曲线上缓和行驶的要求、行驶时间要求以及允许的超高渐变率要求等决定；使用回旋曲线作为缓和曲线时，回旋线参数A 和与之连接的圆曲线之间只要保持/3R A R ≤≤,便可得到视觉上协调而又舒适的线型。
五、计算题
1. 某坡段纵坡为7％，坡长限制为500m ，现已设计坡长300m ，如果不设缓和坡段，接着
设置坡长限制为800m 的6%的纵坡，试计算还能设置多长的6％的纵坡？
答：在实际纵坡设计中，当大于5％的坡长还未达到其规定的限制坡长时，可变化坡度(应为连续上坡或连续下坡)，但其长度应按坡长限制的规定进行折算。
本题中，某坡短纵坡为7%，坡长限制为500，现已设计坡长300，占坡长限制值的3/5,相邻坡段的纵坡为6%，则其坡长不应超过800×2/5=320m ，此时坡长限制值已用完。
2. 在低速行驶的公路上，据观测某些技术熟练的司机行车时，μ可达0.3，问在R ＝50m ，
h i ＝0.06的弯道上车速可达多大？
答：由公式3-1
，得2
12127()
==0.3=0.06
47.8(/)39.0(/)
h h v R i i v v km h v km h μμ=±∴==由题知，R 50，，
3. 两直线间夹角为120o ，在该处设置半径R ＝100m ，缓和曲线Ls ＝30m 的平曲线，试求
Th 、Eh 、Lh 及各主点桩号。
（JD 桩号为K1＋500）
33
2224300303014.9887522402240100
0.3746624238428.64798.59437 (m)()tan
188.6298(m)2(2*)
2239.3485(m)180()sec 550.721()
2s s s s s s L L q R L L P R R
L R T R P q L R L E R p R m βαπαβα
=-=-=⨯=-====++==-+==+-=
ZH 桩号：K1+500-T=K1+310
HZ 桩号：K1+310+L=K1+549
HY桩号：K1+310+Ls=K1+340 QZ桩号：K1+310+L/2=K1+429 YH桩号：K1+549-Ls=K1+519。
