滤布滤池
滤布滤池（图1）是目前世界上先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。
微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。
技术上：处理效果好并且水质水量稳定；运行维护简单方便；经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。
滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。
作为冷却水、循环水过滤后回用：进水水质SS≤30mg/L以下，出水水质SS≤10mg/L。
用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。
滤布转盘过滤器用于过滤活性污泥终沉池出
PLC
通
2
3
4
5
6
7、
8
运行方式：
纤维转盘滤池的运行状态包括：静态过滤过程、负压清洗过程、排泥过程。
（1）静态过滤过程：污水重力流进入滤池，滤池中设有挡板消能设施。
污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出滤池。
整个过程为连续。
（2）负压清洗过程：过滤时部分污泥吸附于滤布外侧，逐渐形成污泥层。
随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。
通过测压监测装置检测池内的水位高度。
当该水位达到清洗设定值(高水位)时，PLC即可启动反抽吸泵，开始清洗过程。
清洗时，滤池可连续过滤。
过滤期间，滤盘处于静态，有利于污泥的池底沉积。
清洗期间，滤盘以1转/分的速度旋转。
抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布起清洗作用，并排出清洗过的水。
抽洗面积仅占全滤盘面积的1%。
清洗过程为间歇。
（3）排泥过程：纤维转盘滤池的滤盘下设有斗形池底，有利于池底污泥的收集。
污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少清洗的用水量。
经过一设定的时间段，PLC启动排泥泵，通过池底排泥管路将污泥回流至污水预处理构筑物
技术特点：
◆采用了创新型设计，滤盘易于更换；
◆摆动式清洗系统，提高了清洗效率，延长了滤布的使用寿命；
◆可以有效除低SS浓度，去除率可达75%以上，同时在转盘前加药后也可降低CODcr、BOD5和TP浓度；
◆由于滤布清洗时采用负压抽吸方式，不需要反抽吸水池，可大幅提高出水水质。
相对于传统的深度处理工艺，滤布滤池处理工艺主要有以下优点：
1/3；Array，节约
节。
风机等。
的1/2
而
需要5
◆?
◆
◆
工业：供水处理、冷却系统、生产用水、工业污水
水产:?供水处理、循环水
尤其适用于对已建污水处理厂的升级改造，可以使出水从一级Ｂ达到一级Ａ。
技术参数：
对其
进行简单介绍。
滤布滤池的池体为钢筋混凝土结构，过滤系统主要由滤盘、支架、反冲洗装置、排泥装置
等组成。
滤布滤池的特点明显：处理效果好，主要污染物SS、BOD的去除率达75%以上；占地面积小，在相同的处理规模和过滤速度下，滤布滤池占地面积仅为常规气水反冲洗滤池的1/2，在老厂改造中具有显着优势；过滤水头小，过滤水头损失最大为0.31m，而常规的气水反冲滤池过
滤水头大于2m。
针对滤布滤池的特点和先进性，对安装过程的要求也相应提高。
团岛污水厂过滤间共设两
，每
1
每次测。
滤布滤池
二级出水非常脏 塑料、布条、纤维类物
内侧不被污染，外侧污染的 清除和恢复很快
2011-7-4
主要内容
一、主要结构 二、运行原理 三、性能特点 四、技术参数 五、部分案例
2011-7-4
设备规格
单台处理量 2000~50000m3/d 池体可做成混凝土池和钢结构两种 滤盘直径为：2m、3m 滤盘个数： Φ2m 2~20个；Φ3m 8~20个 池内净尺寸为：长1.4~8米
Φ2m 宽2.6、4.0米 Φ3m 高3.5、4.5米
2011-7-4
主要设计参数
进水水质： SS≤20mg/L 出水水质： SS≤5mg/L 平均滤速： ≤ 15m3/h.m2 水头损失： 内部 0.3m
进水闸门至出水井 0.7~0.9m 反洗水量： 1% 瞬时反洗面积： 1% 单盘有效过滤面积： 5.2m2、12.6m2
AAO+滤布滤池工艺在农村生活污水处理中案例分析
AAO+滤布滤池工艺在农村生活污水处理中案例分析AAO+滤布滤池工艺在农村生活污水处理中案例分析1. 引言随着人口的增长和农村工业的发展，农村生活污水处理成为一个越来越迫切的问题。
传统的农村生活污水处理方法存在着工艺复杂、运行维护困难、处理效果差等问题。
因此，探索一种适合农村生活污水处理的简便高效工艺，具有重要的实际意义。
2. AAO+滤布滤池工艺概述2.1 AAO工艺AAO（Aerobic-Anoxic-Oxic）工艺是一种基于好氧-厌氧-好氧的序批式反应器。
该工艺通过有氧、无氧和好氧反应区的结合，有效地去除污水中的有机物和氮磷等污染物。
AAO工艺具有反应时间短、污泥产量低、运行稳定等优点。
2.2 滤布滤池工艺滤布滤池工艺是一种利用滤布材料进行固液分离的污水处理工艺。
该工艺结构简单，操作维护方便，且能够高效地去除污水中的悬浮物和颗粒有机物。
滤布滤池工艺在农村地区应用广泛，成本低廉，操作简便。
3. 案例分析在某农村地区，选择AAO+滤布滤池工艺对生活污水进行处理。
处理过程如下：先将污水引入AAO工艺系统，通过好氧-厌氧-好氧的处理步骤，去除大部分有机物和氮磷等污染物。
然后，将AAO处理后的污水进入滤布滤池，通过滤布材料的过滤作用，去除悬浮物和颗粒有机物。
最后，经过消毒处理，将处理后的水体回用于农田灌溉或者河流补给。
通过监测和分析，得出以下结果：3.1 污水处理效果显著经过AAO+滤布滤池工艺处理后，生活污水中的悬浮物、颗粒有机物、氮磷等污染物得到有效去除，出水水质明显改善，符合国家农田灌溉水标准和河流补给要求。
3.2 操作维护简便AAO+滤布滤池工艺工作过程中，操作维护要求较低，不需要大量人力和物力投入。
AAO工艺系统的运行稳定，滤布材料更换周期较长，减少了运行成本和操作负担。
3.3 节约成本相比传统的农村生活污水处理方法，AAO+滤布滤池工艺所需设备简单，建设成本较低。
同时，处理后的水体可回用于农田灌溉，减少了用水成本。
滤布滤池
滤布滤池（图1）是目前世界上先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。
微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。
技术上：处理效果好并且水质水量稳定；运行维护简单方便；经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。
滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。
作为冷却水、循环水过滤后回用：进水水质SS≤30mg/L以下，出水水质SS≤10mg/L。
用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。
滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L，出水SS≤10mg/L，实际运行出水更优质。
工作原理：原水进入滤池经挡板消能后，通过固定在支架上的微孔滤布，固体悬浮物被截留在滤布外侧，过滤液通过中空管收集，重力流通过溢流槽排出滤池。
过滤中，污泥吸附于滤布外侧，逐渐形成污泥层，随着滤布上污泥的积累，滤布过滤阻力增加，池内液位逐渐升高，当液位上升到设定值时，PLC同时开启反抽吸泵及传动装置，圆盘转动过程中，固定于滤布外侧的刮板与滤布表面摩擦，刮去滤布表面的污泥，同时圆盘内的水被由内向外抽吸，清洗滤布微孔中的污泥，池底设排泥管，通过时间设定,由PLC自动开启排泥泵将污泥排出。
结构：纤维转盘滤池主要由箱体、滤盘、清洗机构、排泥机构、中心管、驱动机构、电气控制、泵、阀机构组成（详见图2）。
１、箱体：碳钢焊接，内部用进口防腐涂料，外部用宝塔山环氧富锌防腐漆处理，箱体结构紧凑，重量轻，占地面积小。
副箱可调节水位落差的大小。
2、滤盘：每个滤盘由6个独立的分片组成，上面覆盖以滤布及衬底。
3、清洗机构：由清洗吸口、管道、清洗吸口支架部件等组成。
用于滤布的清洗。

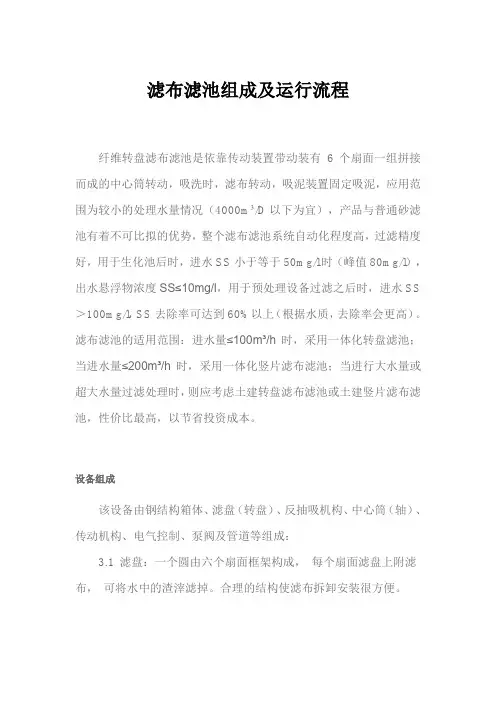

滤布滤池组成及运行流程
滤布滤池组成及运行流程纤维转盘滤布滤池是依靠传动装置带动装有6个扇面一组拼接而成的中心筒转动，吸洗时，滤布转动，吸泥装置固定吸泥，应用范围为较小的处理水量情况（4000m³/D以下为宜），产品与普通砂滤池有着不可比拟的优势，整个滤布滤池系统自动化程度高，过滤精度好，用于生化池后时，进水SS小于等于50mg/l时（峰值80mg/l），出水悬浮物浓度SS≤10mg/l，用于预处理设备过滤之后时，进水SS ＞100mg/l，SS去除率可达到60%以上（根据水质，去除率会更高）。
滤布滤池的适用范围：进水量≤100m³/h时，采用一体化转盘滤池；当进水量≤200m³/h时，采用一体化竖片滤布滤池；当进行大水量或超大水量过滤处理时，则应考虑土建转盘滤布滤池或土建竖片滤布滤池，性价比最高，以节省投资成本。
设备组成该设备由钢结构箱体、滤盘（转盘）、反抽吸机构、中心筒（轴）、传动机构、电气控制、泵阀及管道等组成：3.1 滤盘：一个圆由六个扇面框架构成，每个扇面滤盘上附滤布，可将水中的渣滓滤掉。
合理的结构使滤布拆卸安装很方便。
3.2 抽吸机构：由吸泥盒、管道、吸泥盒支架部件等组成。
用于滤盘、滤布的反吸、冲洗。
3.3 中心筒（轴）：需处理的水（或中水）经处理后通过中空管流入出水收集区，中空管既可输送处理后有水又可旋转带动滤布滤盘转动进行反抽吸。
3.4 转动机构：由减速机、链轮链条组成，用来带动中心管和滤盘转动。
3.5 电气系统：由电控箱，PLC、液位浮球等电控元件组成，用于反冲洗及污泥的排放，运行自动化，并可调整反冲洗运行时间，间隔时间及排泥时间。
3.6 泵阀及管道：由自吸泵，管道、电动阀组成，用于反抽吸和排泥。
主要工作运行流程1.过滤：待处理的原水通过重力流入滤池，经过滤布过滤后流入至中心筒内排出；污泥经滤布拦截，沉积于滤池或附着在滤布上，沉积污泥由排泥管排至污泥池中，附着于滤布上的污泥，在反抽吸时由自吸泵吸走，正常过滤时滤盘静止不动，反抽吸后的滤布表面可迅速进入正常过滤状态。

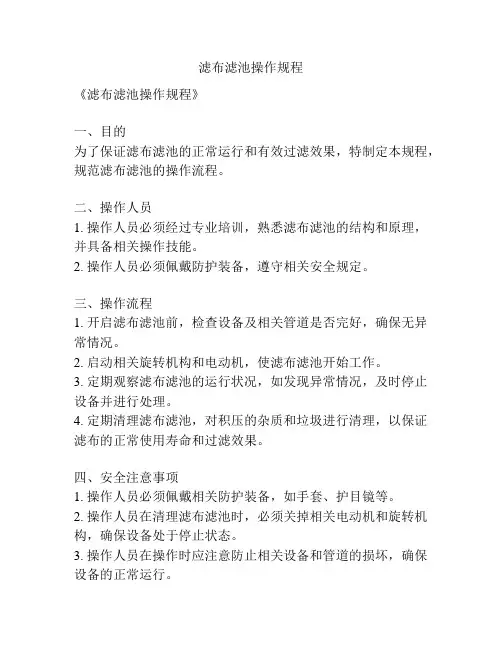

滤布滤池操作规程
滤布滤池操作规程
《滤布滤池操作规程》
一、目的
为了保证滤布滤池的正常运行和有效过滤效果，特制定本规程，规范滤布滤池的操作流程。
二、操作人员
1. 操作人员必须经过专业培训，熟悉滤布滤池的结构和原理，并具备相关操作技能。
2. 操作人员必须佩戴防护装备，遵守相关安全规定。
三、操作流程
1. 开启滤布滤池前，检查设备及相关管道是否完好，确保无异常情况。
2. 启动相关旋转机构和电动机，使滤布滤池开始工作。
3. 定期观察滤布滤池的运行状况，如发现异常情况，及时停止设备并进行处理。
4. 定期清理滤布滤池，对积压的杂质和垃圾进行清理，以保证滤布的正常使用寿命和过滤效果。
四、安全注意事项
1. 操作人员必须佩戴相关防护装备，如手套、护目镜等。
2. 操作人员在清理滤布滤池时，必须关掉相关电动机和旋转机构，确保设备处于停止状态。
3. 操作人员在操作时应注意防止相关设备和管道的损坏，确保设备的正常运行。
以上为《滤布滤池操作规程》，请操作人员严格按照规程执行，确保设备的安全运行和有效过滤效果。

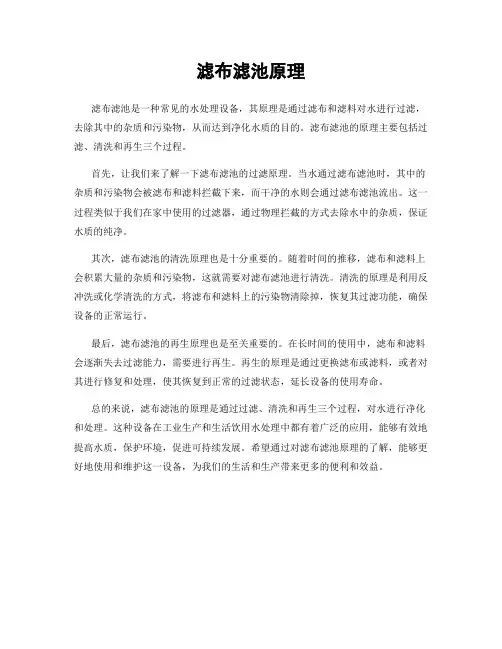

滤布滤池原理
滤布滤池原理
滤布滤池是一种常见的水处理设备，其原理是通过滤布和滤料对水进行过滤，去除其中的杂质和污染物，从而达到净化水质的目的。
滤布滤池的原理主要包括过滤、清洗和再生三个过程。
首先，让我们来了解一下滤布滤池的过滤原理。
当水通过滤布滤池时，其中的杂质和污染物会被滤布和滤料拦截下来，而干净的水则会通过滤布滤池流出。
这一过程类似于我们在家中使用的过滤器，通过物理拦截的方式去除水中的杂质，保证水质的纯净。
其次，滤布滤池的清洗原理也是十分重要的。
随着时间的推移，滤布和滤料上会积累大量的杂质和污染物，这就需要对滤布滤池进行清洗。
清洗的原理是利用反冲洗或化学清洗的方式，将滤布和滤料上的污染物清除掉，恢复其过滤功能，确保设备的正常运行。
最后，滤布滤池的再生原理也是至关重要的。
在长时间的使用中，滤布和滤料会逐渐失去过滤能力，需要进行再生。
再生的原理是通过更换滤布或滤料，或者对其进行修复和处理，使其恢复到正常的过滤状态，延长设备的使用寿命。
总的来说，滤布滤池的原理是通过过滤、清洗和再生三个过程，对水进行净化和处理。
这种设备在工业生产和生活饮用水处理中都有着广泛的应用，能够有效地提高水质，保护环境，促进可持续发展。
希望通过对滤布滤池原理的了解，能够更好地使用和维护这一设备，为我们的生活和生产带来更多的便利和效益。
滤布滤池
排放
预处理
工艺流程
二级出水 一级B
ECO-DEEP DISC
FILTER
紫外消毒
反抽吸水
排放 一级A
2011-7-4
可省掉鼓风机房及反 冲洗泵房
鼓风机房 反冲洗泵房
可省掉预加氯 加氯间
可取消提升装置 及提升构筑物
二级出水
提升 泵房
砂 滤池
清水 池
排放
预处理
反冲洗水
冲洗水
不需要单 独设立反 抽吸水池
2011-7-4
• 设备闲置率低，总装机功率低 • 自控程度高、占地面积小 • 总装机功率低、附属设备少 • 耐冲击负荷，适应性强，SS负荷相当于普通砂滤
池的1.5倍 • 滤布水头损失小，一般仅为0.2~0.3m； • 运行总成本0.005元/ m3；
2011-7-4
10万m3/d
2011-7-4
2011-7-4
30000m3/d
26667元/年
运行成本
2011-7-4
16634.3元/年 (<0.0046元/m3)
52482.2元/年 (<0.0014元/m3)
备注
0.5人，按25000元/ 年.人计 按0.6元/度电计
按3年更换一次滤 布考虑
主要优势
• 深度盘式过滤器是目前世界上最先进的过 滤器之一，目前在全世界已经有700个污水 厂采用该项技术。
200元/m3 较大 0.08
随着滤料的流失，可随时 更新 简单 较稳定
100%
100% 100%
150元/m3 省 0.05 3-5年 需停机，使液面降低到滤盘以 下就可以更换更换时间较短
较为简单 较稳定 国产88.1%-100%， 进口88.1%-100% 国产41.0%-100%， 进口73.0%-100%
滤布滤池设计说明
滤布滤池设计说明滤布滤池也称纤维转盘滤池，作为污水厂的深度处理工艺得到较广的应用，与砂滤相比具有能耗低、水头损失小、占地小、投资低和运行维护方便等优势。
滤布滤池出水可作为污水厂内冲洗格栅、污泥脱水设备等用水。
由于滤布滤池出水水质不如砂滤水质好和稳定.不适于作为市政再生水回用处理。
滤布滤池的主要设备从供货商处购买。
供货商配合设计。
配套设备自行设计，池体可为钢结构设备或建成钢砼结构。
需要根据工程条件考虑投资、规模和占地等因素确定。
有此设备是专利产品。
工艺设计师要了解最基本的设计理念。
以便对供货商提供的相关接口条件、设计图和资料进行校核、把控设计质量。
1运行方式滤布滤池的运行方式包括过滤和反洗排泥两个过程。
①过滤。
污水重力流入滤池，滤池内安装滤盘组件、滤盘外表面包覆可拆换的长毛绒滤布，滤布滤盘完全浸没在水中。
污水由滤布外侧进入滤布内侧，过滤水通过位于滤盘中心的中空管收集，接入出水集水渠再通过出水堰排出。
整个过滤过程为连续运行。
②反洗排泥。
过滤过程中悬浮物被截流于滤布外侧积聚为污泥层，滤布的过滤阻力随着污泥层的增厚而增加，滤池内水位逐步上升到反洗液位，超声波液位计反馈信号给 P1C 启动反洗程序。
滤盘开始旋转。
反洗泵（可和排泥泵共用）同时启动，反洗泵吸泥干管上连接支管到滤盘的反洗排泥支管上，每条支管可服务 2组滤盘（根据供货商设计调整），支管上设电动阀，反洗时需要反洗的滤盘所连接的电动阀打开。
滤盘旋转过程中滤盘表面污泥被刮板刮离滤布汇入反洗吸泥支管。
被反洗泵抽吸排出。
每台反洗泵服务的盘片数不宜超过6 片或根据供货商建议调整。
避免抽吸不均。
反洗结束时泵停止，排泥电磁阀关闭。
滤盘停止转动。
池中残留污泥重力沉淀到转盘下的泥斗。
斗内设排泥穿孔管连接到排泥支管。
支管上连接电动阀并汇入排泥泵吸泥干管。
PLC根据设定的污泥静沉时间启动排泥泵打开电动阀。
将泥斗污泥排出。
2 设计接口条件设计要确认的主要接口条件和信息包括:近期和远期建设的水量。
