眼镜阀使用说明书
煤气管网中盲板阀使用维护的探讨
煤气管网中盲板阀使用维护的探讨作者：丁玉鑫来源：《中国科技博览》2014年第26期摘要：本文介绍了盲板阀的工作原理及在煤气管网中的应用，对盲板阀在使用过程中出现的故障进行了分析，提出了处理方法。
同时对们办法在我厂煤气管网上的使用提出了几点建议。
关键词：盲板阀工作原理故障分析【分类号】：TE988.21.盲板阀简介盲板阀又可以称为眼镜阀，是一种切断气体介质的阀门。
它具有结构简单、操作方便、使用轻巧灵活、耐温高、密封性能可靠、更换方便和寿命长等特点。
经常应用于各种含毒气、煤气等有毒、易燃气体的管道中，具有良好的密封性。
2.盲板阀的种类目前我国生产盲板阀的种类很多，结构形式千差万别，产品质量也差距较大，在我厂煤气管网中应用的盲板阀主要有以下几种形式：2.1手动（扇形）盲板阀1、手动盲板阀主要有两种：⑴短结构型：其使用方便、操作力矩小等优点，不带波纹补偿器一般用于较短煤气管道中。
⑵长结构型：带有不锈钢波纹补偿器，一般使用于较长煤气管道中，该补偿器不能替代管道中应有的补偿器。
2、主要性能：公称压力：0.1～0.25MPa；适用温度：≤80，≤250℃；适用介质：荒（净）煤气、烟气。
2.2 齿轮（链条）传动电动盲板阀该阀采用防暴电动装置，操作简便，切换迅速，密封胶圈在阀板上便于更换，同时可远距离操作。
阀门本身带不锈钢波纹补偿器。
主要性能：公称压力：0.05～0.25MPa；适用温度：≤250℃；适用介质：煤气、烟气；泄露率：零。
2.3 电动敞开式插板阀该阀采用电动装置驱动密封与横移切换（并附有手动）。
阀板为浮动式，增加了密封可靠性，并且横移轻快。
密封采用一台装置多点同步夹紧的形式，同步性好、可靠性高。
主要性能：公称压力：0.05～0.25MPa；适用温度：≤250℃；适用介质：荒（净）煤气、烟气；泄露率：零；驱动方式：电动。
3.盲板阀结构及工作原理3.1 电动盲板阀结构及工作原理1、电动盲板阀的结构：电动盲板阀主要由固定阀体、活动阀体、阀板、“顶开、压紧”电动装置、“开、关切换装置、齿（链）轮、齿（链）条、底座、密封圈、控制箱等组成。
Camozzi 2系列手动迷你阀说明书
S E R I E S 2 M E C H A N I C A L L Y O P E R A T E D M I N I V A L V E SSeries 2mechanically operated minivalves3/2-wayPorts M5, cartridge ø 4Series 2 mechanically operated miniature valves, 3/2-way normally closed, are available with M5 threaded ports or with an integrated super-rapid fitting for ø 4mm tubes.The devices are actuated by a plunger, roller/lever or a unidirectional lever.GENERAL DATAConstruction poppet type Valve group 3-way/2-positionMaterials aluminium body, brass plunger, NBR sealsMounting by means of screws in the through-holes of the valve body PortsM5, Ø4mm cartridge Room temperature 0°C ÷ 60°C Fluid temperature 0°C ÷ 50°COperating pressure 2 bar ÷ 10 barFluidFiltered air, without lubrication. If lubricated air is used, it is recommended to use ISO VG32 oil.Once applied the lubrication should never be interrupted.SERIES2MECHANICALLYOPERATEDMINIVALVES CODING EXAMPLE2SERIES3FUNCTION3 = 3/2-way NC4 = 3/2-way NO4PORTS 4 = cartridge ø 4mm5 = M594ACTUATION94 = plunger95 = lever/roller96 = unidirectional lever98 = plunger, panel mounting5RESETTING5= spring return234-945Minivalves with plungerMod.Operating pressure (bar)Flow Qn (Nl/min)Actuating force at 6 bar (N)SYMBOL234-945 2 ÷ 10606VM01DRAWING LEGENDA = total strokeB = pre-strokeC = effective strokeS E R I E S 2 M E C H A N I C A L L Y O P E R A T E D M I N I V A L V ESMinivalves with plunger, panel mountingDRAWING LEGEND A = total stroke B = pre-strokeC = effective strokeMinivalves with lever/rollerDRAWING LEGEND A = total stroke B = pre-strokeC = effective strokeS E R I E S 2 M E C H A N I C A L L Y O P E R A T E D M IN IV A L V E SMinivalves, unidirectional leverDRAWING LEGEND A = total stroke B = pre-stroke C = effective strokeS E R I E S 1 A N D 3 M E C H A N I C A L L Y O P E R A T E D V A L V E SSeries 1 and 3mechanically operated valvesSeries 1: 3/2-way and 5/2-way, ports G1/8 and G1/4 Series 3: 3/2-way and 5/2-way, ports G1/8These mechanically operated valves have been designed with three different types of actuation: - plunger - lever/roller- unidirectional lever/rollerIn each case, return is triggered by a mechanical spring.3/2-way monostable valves Series 3 are normally closed in the rest position when pressure is supplied in 1 and are normally open when pressure is supplied on connection 3, the user port 2 remaining unchanged.5/2-way valves Series 3 can be supplied via the ports 3 and 5 with two different pressures if a cylinder has to be operated using a delivery pressure which is different from the return pressure.GENERAL DATAConstruction spool-type (Series 3), poppet-type (Series 1)Valve group 3/2, 5/2 way/pos.Materials aluminium body, brass poppet, stainless steel spool, NBR seals PortsG1/8, G1/4Ambient temperature 0°C ÷ 60°C Medium temperature 0°C ÷ 50°C Operating pressure see modelsFluidFiltered air, without lubrication. If lubricated air is used, it is recommended to use ISO VG32 oil.Once applied the lubrication should never be interrupted.S E R I E S 1 A N D 3 M E C H A N I C A L L Y O P E R A T E D V A L V E SCODING EXAMPLE3SERIES: 1 33FUNCTION:3 = 3/2 ways NC4 = 3/2 ways NO (only Series 1)5 = 5/2 ways8PORTS: 8 = G1/84 = G1/4 (only Series 1)94ACTUATION: 94 = plunger 95 = lever/roller96 = unidirectional roller 5RESETTING:5= spring return338-945Mod.Operating pressure (bar)Flow (Nl/min)Actuating force (N)338-945-0.9 ÷ 1070032Valve Mod. 338-945S E R I E S 1 A N D 3 M E C H A N I C A L L Y O P E R A T E D V A L V E SValve Mod. 338-955Valve Mod. 358-955S E R I E S 1 A N D 3 M E C H A N I C A L L Y O P E R A T E D V A L V E SMod.Operating pressure (bar)Flow (Nl/min)Actuating force (N)338-965-0.9 ÷ 1070015Valve Mod. 358-965Mod.Operating pressure (bar)Flow (Nl/min)Actuating force (N)358-965-0.9 ÷ 1070016Valve Mod. 138-945Mod.Operating pressure (bar)Flow rate (Nl/min)Actuating force at 6 bar (N)138-9450 ÷ 1050070Valve Mod. 148-945S E R I E S 1 A N D 3 M E C H A N I C A L L Y O P E R A T E D V A L V E SMod.Operating pressure (bar)Flow rate (Nl/min)Actuating force at 6 bar (N)158-9450 ÷ 10500120Valve Mod. 138-955Mod.Operating pressure (bar)Flow rate (Nl/min)Actuating force at 6 bar (N)138-9550 ÷ 1050036Valve Mod. 158-955Mod.Operating pressure (bar)Flow rate (Nl/min)Actuating force at 6 bar (N)158-9550 ÷ 1050092Valve Mod. 138-965S E R I E S 1 A N D 3 M E C H A N I C A L L Y O P E R A T E D V A L V E SMod.Operating pressure (bar)Flow rate (Nl/min)Actuating force at 6 bar (N)134-9450 ÷ 10125064Valve Mod. 154-945Mod.Operating pressure (bar)Flow rate (Nl/min)Actuating force at 6 bar (N)154-9450 ÷ 101250147Valve Mod. 134-955Mod.Operating pressure (bar)Flow rate (Nl/min)Actuating force at 6 bar (N)134-9550 ÷ 10125041Valve Mod. 154-955。
【F943X电动盲板阀】
【电动盲板阀】一、电动盲板阀产品特点：1、F943X电动盲板阀口径：200-2000mm2、采用扇形结构，阀门启闭作<90°的回转，启闭迅速，操作灵活方便。
3、丝杆增力夹紧结构，自锁性好，密封副不会自动松开造成介质外漏。
4、增加了水冷机构的阀门，最高耐温≤450℃。
5、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。
6、在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关（或接近开关），可将信号反馈给控制中心。
电动盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。
密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。
电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
二、电动盲板阀主要性能参数：三、电动盲板阀主要外形尺寸：单位：mm四、电动盲板阀订货须知：1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的电动推杆盲板阀型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信合阀门专家为您审核把关。
电动盲板阀安装注意：扇形盲板阀在开启时左、右阀体应有16～20mm的轴向位移。
因此，管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装。
扇形盲板阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定。
电动盲板阀操作方法：用扳手依次逆时针旋动三个连接螺杆，使阀体与阀板分离并有均衡，适量的间隙（16mm左右），确认后转动阀板到工作位置。
反向旋动连接螺杆，使阀板与阀体紧密接触，达到绝对密封的目的。
电动盲板阀操作注意：a、橡胶密封圈不得与阀体粘连或发生硬磨擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
插板阀分类及设计计算
电动 敞开 式
电液 动敞 开式
液动 敞开 式
全封 闭式 电动 全封 闭式 电液 动全 封 闭式 液 动全封 闭式
一
般说 来 ，电动插板 阀是指 两种驱 动装 置全部 为
电动装置 ，个别也有用电动缸来驱动的 。电液动插板 阀 是指负责通孔阀板与盲板 阀板的转换用途的驱动装 置为
电动 装置 ，负责压 紧阀 板密封 圈的驱动 装置 为液 动装
＝．插板阀分类
一
般 所 说 的插 板 阀分 类
标准是按驱动装置的类型来
分的 ，可分为 电动 、电液动 和液 动三种。每一种插板阀
包含 两种 驱动 装置 ，一种是
（）电液动全封闭式插板阀 ａ
（ ） 电 动敞 开 式 插 板 阀 ｂ
Ｇ ｌＩ 用柳 麓 Ｉ通 Ｉ
ｗ ｗ． ．ｅ ２１￣ 第ｌ Ⅵ 蜘ｘｎｔ ００ ２ 期
冶金／ 矿山通用机械 铷
３ ｎ ｅａｌ ｒ ｉａ 菠 ： ｉ ｅＩ ｄ ｓ ， ｉ ｔ ｌｌ ｇ ￣ ｔ ｔ ｎ ｎ ｕ ｍ ｕ ｌ
置 。液动装置也有两种 类型 ，一种是碟簧缸在阀体外部 （ 外置碟簧缸 ），另一种是 碟簧缸安装在波纹膨胀节上
冶金 ／ 山通 用 机 械 矿
Ｇ Ｍｅａｌｒ ｉａ ＆Ｍｉ ｅ ｎ ｕ ｔ｜ Ｍ Ｉ ｌ ￣ｅ ｌ ｕ ｎ ｌｄｓ ｒ
秦冶 重工 有限 公司 中 国 （ 河北 秦皇 岛
０ ６０ ） 翟 耀文 ６０ ４
【 要 】介 绍 了插板 阀的 分类 、以及主要 零部件 摘
的计算和有限元分析。
（ ）丝杠副轴 向载荷 的计算 ３
围绕一根 丝杠 旋转运动 。盲板阀重量轻 ，占地 空间小 ， 特别适合应 用在低 压、小 口径管道上 。

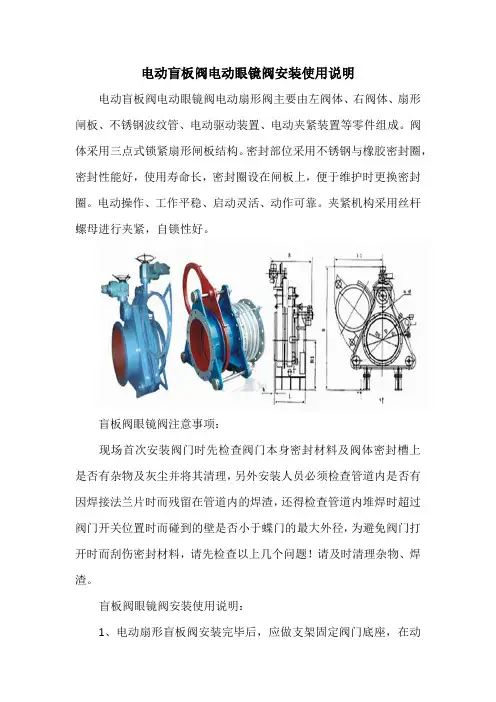

电动盲板阀电动眼镜阀安装使用说明
电动盲板阀电动眼镜阀安装使用说明
电动盲板阀电动眼镜阀电动扇形阀主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。
阀体采用三点式锁紧扇形闸板结构。
密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。
电动操作、工作平稳、启动灵活、动作可靠。
夹紧机构采用丝杆螺母进行夹紧，自锁性好。
盲板阀眼镜阀注意事项：
现场首次安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的最大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣。
盲板阀眼镜阀安装使用说明：
1、电动扇形盲板阀安装完毕后，应做支架固定阀门底座，在动
作时阀门受力于支架上。
首先启动电动夹紧装置把左右阀体位移，阀体和闸板完全脱离，在开启闸板电动装置，闸板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置工作时限位开关是否工作。
2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
3、扇形盲板阀为敞开式阀门，左右阀体松开时，介质要外溢，为确保安全，在关闭时，请先关闭眼镜阀前的煤气蝶阀，请采用通风和其它能保证安全的措施，同时建议阀板下不能站人，以防万一造成人员伤害。
阀门操作、维护和使用手册说明(阀门投标专用)
阀门储存、操作、维护和使用说明概述阀门是用来关闭和开启管道中介质。
切断阀没有节流的功能。
该类阀门顺时针旋转手轮，直到完全将通道切断，阀门关闭。
逆时针旋转手轮，直到碰到阻挡，阀门打开。
对于电动装置阀门，在断电等紧急情况下，可以使用备用手轮打开和关闭阀门。
注意!截止阀在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。
止回阀作为控制管道介质单向流动的元件，当介质顺流时由管线自身压力的作用开启阀门，当介质倒流时依靠阀瓣自身重量、弹簧力和介质回流的压力作用在阀瓣背部，使阀瓣与阀座形成密封，达到止回截流的目的。
警告！禁止用夹泵的方式对阀门进行泵验。
1.阀门的储存1.1发运准备阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。
并应注意以下几点：①闸阀：包装时，闸板应处于关闭状态。
②截止阀：包装时，阀瓣应处于关闭状态。
②止回阀：包装时，升降式止回阀、蝶形止回阀和对夹立式止回阀应将阀瓣有利于关闭状态摆放；旋启式止回阀和斜瓣式止回阀的阀瓣用丁字形木条顶住，丁字形木条一端撑紧在出口端孔内，以使阀瓣在运输过程中不会碰撞。
对于外接附件如阻尼缸、气缸等，应将附件可靠小心地完全固定。
1.11阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂（不锈钢材质除外），阀门两端应可靠地固接木质、木纤维或塑料端以防护连接端面和阀门内部。
对于闸阀和截止阀：齿轮箱或电动装置阀门包装时须小心地安全固定，以确保齿轮箱或电动装置不会损坏并不至于穿破木箱/板条箱。
1.12包装型式应在订单中明确规定，以便安全地运输至目的地和确保安装前的保存。
1.2吊运要求1.21包装完好的阀门板条箱：用叉车进行装卸。
木箱：在木箱的重心位置处设置装吊点进行装卸。
1.22已开箱的阀门①这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸，注意应避免加工面受到损坏。
②对大尺寸阀门，在吊运阀门时可用皮带或链条绕过阀体的颈部吊起，并应保持平衡以防止意外坠落或在吊运过程中松动。
BKX电动眼镜(ZC型)
电动眼镜阀防爆电气控制箱（配ZC型电动装置，户外远控壁挂式）使用说明书启东双杰自控设备有限公司地址：江苏省启东市开发区顺天路6号邮编：226200 电话：(0513)83356999 传真：83327320 网址：电动眼镜阀防爆电气控制箱使用说明书一概述电动眼镜阀隔爆型电气控制箱是专门为电动阀门设计的新颖控制装置。
具有操作简单，控制功能直观准确，质量可靠等特点。
可以实现手动操作和自动控制，同时带有远传控制接口，可以实现远程控制操作。
整个电控箱为隔爆型设计。
二主要性能指标1 性能参数●电源电压：380V/50HZ，三相四线（控制器部分220V/50HZ）；●基本功耗：控制器部分≤650W；●防爆等级：dⅡBT4；●防护等级：IP55；●MTBF＞1000小时；●电控箱外型尺寸约：720×500×300（高×宽×深）。
2 工作环境●海拔：≤1000米；●环境温度：-20℃～50℃；●相对湿度：≤85%（25℃时）；●不允许使用在有大振动的场合。
三主要结构及工作原理电动眼镜阀电气控制箱由控制按钮、空气开关、指示灯、交流接触器、热继电器和中间继电器等构成。
可以完成阀门开关的手动调试和程序控制、状态指示、电机过载保护等功能，和远程控制系统连接，可实现远程阀门程序控制。
基本原理（程序控制状态）：当阀门处于关位置时，开启电源开关，电源指示灯点亮，阀门关到位指示灯和夹紧到位指示灯同时点亮。
将“程控/单步”转换开关拔向程控位置，“本地/远控”转换开关拔向本地位置。
需要开阀时，按动自动开阀按钮，松开夹紧电动装置正转，带动松开/夹紧机构放松动作（夹紧到位指示灯熄灭），松开到位后，SLO1行程开关动作（松开到位指示灯点亮），松开夹紧电机自动断电停止运转；同时阀板行走电动装置正转，带动阀板开向行走动作（阀门关到位指示灯熄灭），阀门开到位后，SLO2行程开关动作（阀门开到位指示灯点亮），阀板行走电机自动断电停止运转；同时松开夹紧电动装置反转，带动松开/夹紧机构夹紧动作（松开到位指示灯熄灭），夹紧到位后，SLC1行程开关动作（夹紧到位指示灯点亮），松开夹紧电机自动断电停止运转，完成自动开阀工作过程。
眼镜阀说明书-手动
手动扇形翻板阀使用说明一、概述眼镜阀又名扇形眼镜阀、扇形盲板阀、翻板阀、扇形阀，广泛用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。
亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。
根椐不同规格采用不同的结构形式，以适应用户的能源条件、环境条件和工况条件的要求。
眼镜阀与其他在管道中做绝对切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。
二、结构特点眼镜阀主要由左阀体、右阀体、丝杆夹紧机构、阀板、伸缩机构等零件组成，阀门中设有阀体夹紧装置，阀体夹紧装置通过螺杆螺旋副驱动左右阀体完成松开、夹紧动作。
橡胶密封圈镶嵌在左右阀体或翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
三、眼镜阀的结构形式眼镜阀分为短系列与长系列两种，长系列眼镜设有伸缩器、一般使用于较长管路中。
其伸缩器不能替代管网中应有的膨胀节，由于管道热胀冷缩等因素产生的外力，不得传递、施加于该伸缩器上，以防止对翻板阀产生不利影响。
短系列眼镜阀橡胶圈安装在左右阀体的密封面上，而长结构眼镜阀橡胶圈安装在阀板上，可以方便的更换密封圈。
短系列眼镜阀（一般用于小口径管道）长系列眼镜阀（一般用于大口径管道）四、眼镜阀的操作操作时依次旋动三个夹紧螺栓，使阀体与阀板分离有均衡、适量的间隙，确认后转动阀板扳到工作位置。
反向旋动夹紧螺栓，使阀板与阀体紧密接触，气体介质不外泄漏。
操作时务必注意：1.密封橡胶圈不得与阀体或阀板粘连或发生硬磨擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
2.旋动夹紧螺栓使阀体与阀板分离的间隙要均匀，间隙差异不得超过1mm。
3.旋动夹紧螺栓使阀体与阀板夹紧的间隙要均匀，间隙差异不得超过0.2mm。
4.眼镜阀活动部位应注意定期加油，每月加注润滑油（脂）一次，尤其夹紧螺栓、阀板转动部位更应保证润滑，以防止开启、关闭力矩增加，动作沉重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动扇形盲板阀
永嘉瓯北双金阀门有限公司
结构特点及用途:
电动扇形盲板阀主要由左阀体、右阀体、丝阀体、翻板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个钢性结构体。
阀体中没有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。
橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用帮命长等特点。
本阀体可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
F943X- 型主要外形及连接尺寸表
0.5、1.5 1.0、2.5
结构特点及用途: 本系列眼镜按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上,自行研究开发的新一代产品,广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管理中,作为可靠的切断装置。
主要性能参数：主要零件材质：
技术性能：
本阀有左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成。
阀体采用三点式锁紧扇形阀板结构。
密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在阀板上，便于维护时更换密封圈。
电动操作、工作平稳、启动灵活、动作可靠。
夹紧机构采用丝杆螺母副进行夹紧，自锁性好。
电动眼镜阀设有不锈钢波纹管，具有伸缩性强，使用寿命长等特点。
安装及使用说明：
本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上。
首先启动电动夹紧装置把左右阀体位移阀体和阀板完全脱离，在开启阀板电动装置阀板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置动作时限位开关是否动作。
F943X- 电动扇形盲板阀主要外形及连接尺寸表
0.5 1.0 2.5。
