三通截止阀使用说明
常见阀门的安装及使用注意事项
阀杆只做旋转运
动，蝶板和阀杆没有
自锁能力。要在阀杆
上附加有自锁能力的
的减速器，使蝶杆能
停在任意位置。
一、常见阀门结构及特点
4、蝶阀的特点
蝶阀的特点： （1）结构简单，外形尺寸小，结构长
度短，体积小，重量轻，适用于大口 径的阀门。 （2）全开时阀座通道有效流通面积较 大，流体阻力较小。 （3）启闭方便迅速，调节性能好 。 （4）启闭力矩较小，由于转轴两侧蝶 板受介质作用基本相等，而产生转矩 的方向相反，因而启闭较省力。 （5）密封面材料一般采用橡胶、塑料、 故低压密封性能好。
不封闭
全启式 微启式
带散热片 带扳手 带扳手 带控制机构
一、常见阀门结构及特点
3、安全阀的结构
1. 保护罩 2. 调整螺杆 3. 阀杆 4. 弹簧 5. 阀盖 6. 导向套 7. 阀瓣 8. 反冲盘 9. 调节环 10.阀体 11.阀座
弹簧式安全阀
一、常见阀门结构及特点
脉冲式安全阀
其结构有主阀、辅阀。辅阀 为口径很小的直接载荷式安全阀， 与主阀相接。当系统超压时，辅 阀首先开启，排出介质。适用于 大口径、大排量及高压系统。
1. 导阀 2. 主阀 3. 圆顶气室 4. 活塞密封圈 5. 阀座 6. 压力传感嘴
目录
一 常见阀门结构及特点 二 阀门的安装 三 阀门的维护保养 四 阀门的操作及注意事项 五 阀门常见故障及预防
二、阀门的安装
阀门安装的一般要求
（1）法兰式螺纹连接的阀门应在关闭状态下进行。 （2）焊接阀门与管道焊接时要用氩弧焊打底，以保证其内部光洁平 整。焊接时，阀门应处在开启状态，以防局部过热变形。焊接高压注水 阀门时要把阀体打开，把胶皮垫圈挑出，防止胶圈被烫坏。 （3）安装阀门前，应根据介质流动方向，确定其安装方向。 （4）安装在水平管道上的阀门，要垂直向上，水平向上或向下倾斜 45，其中心线要尽量取齐。 （5）安装铸铁阀门（黑色、银色）时，须防止强力连接或受力不均 引起损坏。
截止阀设备安全操作规定
截止阀设备安全操作规定一、前言截止阀是一种常见的管道阀门，广泛应用于各种工业、民用领域，具有重要的作用。
在使用截止阀的过程中，必须严格遵守安全操作规定，确保人员和设备的安全。
本文目的在于制定截止阀设备的安全操作规定。
二、适用范围适用于所有使用截止阀的场合，包括工业、民用领域。
三、安全操作规定1. 前期准备在操作截止阀之前，应该对管道进行检查，确保管道系统通畅；确认截止阀与管道焊接连接可靠，并检查阀门的密封性；清理截止阀周围的杂物和障碍物。
2. 操作前检查操作人员在进行截止阀操作之前，应首先检查截止阀的外观和附件是否完好。
检查截止阀周围是否有外力影响，如有则需及时消除；检查水压、温度等参数是否正常，如有异常应及时处理。
3. 操作过程操作人员在操作截止阀时，应遵循以下步骤：1.关闭阀门前，向管道注入惰性气体，降低管道内的压力。
2.缓慢关闭阀门，避免突然关闭所引起的压力激增。
3.在关闭阀门前，应根据需要对阀门进行冲洗或排空操作。
4.避免过度开启或关闭阀门，防止管道发生断裂或损坏。
5.严格按照阀门的使用、承压范围操作，以保证阀门的安全性能。
6.遇到问题应及时停止操作，并报告相关人员处理。
4. 安全保障在操作截止阀的过程中，应加强现场管理，在现场设置明显的警示标志，并配置必要的安全防护设施，确保人员和设备的安全。
同时，要保证所使用的截止阀符合国家相关标准，并定期进行安全检查和维护。
四、注意事项1.在操作截止阀前，应注意检查截止阀的外观和安装状态，确保其完好无损。
2.在操作截止阀时，应注意管道压力和温度等参数，确保其在正常范围内。
3.在操作截止阀时，应注意不要过度开启或关闭阀门，以防止管道损坏。
4.在维护截止阀时，应注意使用规范的维护工具和安全设备，确保维修人员的安全。
五、结论本文介绍了截止阀的安全操作规定和注意事项，对于保障人员和设备安全，确保截止阀的正常运行具有重要的意义。
在截止阀的使用和维护过程中，应严格遵守本文规定，加强现场管理，保证人员和设备的安全。
西门子 两通及三通区域阀，PN16 说明书
Siemens Building Technologies
HVAC Products
阀门特性
1m3/h＝在 20℃时水流量 0.278kg/s
两通阀，VV…46…
三通阀，VV…46…
可以用于通风和空调系统中闭式环路中水侧末端机组的控制，举例来
VXI46 … 三通
DN 连接
kVS A AB1）
[m3/h]
kVS
AB
A 1）
[m3/h]
kVS AB [m3/h]
A 1）
Δ PVmax Kpa
CE1N4842en
05.2003
Siemens Building Technologies
PN16 到 EN1333
线形 线形 线形
kVS 的 0…0.05％ kVS 的 0…0.05％ 最大 kVS 的 2…5％
允许介质
冷冻水，低温热水和含有防冻保护添加剂的水 推荐：水应该按标准 VDI2035 中要求处理
介质温度 可调范围 SV 允许的运行压力 额定行程
>1…110℃，或者短时间内最大 120℃ >10 如标准 VDI2173 中要求 1600kPa(16bar) 2.5mm
两通阀
三通阀
两通阀
三通阀
VVI46.15 至 VVI46.25 VXI46.15 至 VXI46.25 VVS146.15 至 VVS146.25 VXS146.15 至 VXS146.25
两通及三通区域阀，PN16
VVI46
VXI46 VVS46 VXS46
三通的用法
三通的用法三通指的是三通阀，它是一种常见的管道连接阀门，通常用于控制流体的流向，调节流速和分流。
三通阀广泛应用于工业管道系统中，包括化工、石油、天然气、电力、冶金、水处理等领域。
本文将介绍三通阀的基本构造、工作原理和使用方法。
一、三通阀的基本构造1. 主体结构三通阀的主体结构通常由阀体、阀盖、阀芯、密封圈、手动操作装置（手轮或手柄）、传动装置（电动、液动或气动执行器）等部分组成。
阀体通常为球阀或蝶阀结构，具有两个进口和一个出口，或者一个进口和两个出口。
阀芯连接在阀杆上，通过手动操作装置或传动装置来实现打开和关闭。
2. 密封结构三通阀的密封结构通常有软密封和金属密封两种形式。
软密封采用弹性材料（如橡胶、聚四氟乙烯等）作为密封圈，具有良好的密封性和耐腐蚀性；金属密封采用金属材料（如不锈钢、钛合金等）制成，具有较高的耐磨性和耐高温性能。
二、三通阀的工作原理三通阀的工作原理是通过操作阀芯，调整阀体内流体的流向和流量。
当阀芯处于不同的位置时，可以将流体从一个入口导向两个出口，或者将两个入口导向一个出口，实现流体的分流、合并和调节。
通过手动操作装置或传动装置，可以控制阀芯的位置，从而实现对流体的控制和调节。
三、三通阀的使用方法1. 流体分流三通阀可以将流体从一个进口导向两个出口，实现流体的分流作用。
这在实际的管道系统中常常用于分流控制，例如将一部分流体送至不同的设备或工艺中进行处理或加工。
2. 流体合并三通阀也可以将两个进口导向一个出口，将两股流体合并成一股流体。
这在管道系统中可以用于将不同的流体混合在一起，或者将多路流体汇总到一个集中位置。
3. 流速调节通过调整阀芯的位置，可以实现对流体的流速调节。
当阀芯向某一侧移动时，可以增大或减小某个出口处的流体流速，从而实现流量的调节。
4. 逆止功能三通阀在特定的操作状态下可以实现逆止功能，防止流体往回流动。
这在一些特殊情况下可以防止设备受到损坏或管道系统受到污染。
压力表三通针型阀-J19W压力表三通针型阀台湾品质
压力表三通针型阀-J19W压力表三通针型阀台湾品质针型阀>>压力表三通阀>>压力表三通针型阀产品名称：压力表三通针型阀产品型号：J19W产品口径：DN6-32产品压力：0.6-32.0MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息压力表三通针型阀概述：仪表针型阀主要有截止阀和球阀，其功用是作开启或切断管道通路用,是仪表测量管路系统中重要组成部分。
卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化装置和仪表测量管路中的一种先进连接方式的阀门。
针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
安装时应注意使介质的流向与阀体上的箭头方向一致。
手动截止阀、球阀可安装在管路的任何位置上。
针型阀有螺纹连接、卡套连接、焊接。
针型阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动装置（手轮、齿轮箱或气动、电动装置等）组成。
针型阀门里的阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称为内件，此外还有紧固件、密封件等。
针型阀系列价格供用户或设计院工程项目做预算针型阀型号/规格锻钢单价不锈钢单价316/316L 重量J23W-16-320DN6 52.5 150 0.7 J23W-16-320DN10 67.5 195 1 J23W-16-320DN15 82.5 315 1.75 J23W-16-320DN20 97.5 397.5 2 J23W-16-320DN25 165 570 3.25 J18W 0 0J13W-16-320DN6 37.5 112.5 0.6 J13W-16-320DN10 37.5 112.5 0.6 J13W-16-320DN15 37.5 120 0.75 J13W-16-320DN20 52.5 157.5 1.05 J13W-16-320DN25 67.5 262.5 1.8 J24W-16-320DN6 52.5 150 0.8 J24W-16-320DN10 67.5 195 1 J24W-16-320DN15 82.5 322.5 2 J24W-16-320DN20 112.5 405 3 J24W-16-320DN25 165 592.5 3.2 JJM1-16-320DN6 52.5 165规格型号锻钢单价不锈钢单价316/316L 重量针型阀JJM8-16-320DN6 67.5 210J19W-16-320DN6 67.5 165 0.8 J19W-16-320DN15 67.5 157.5 0.8 J29W-16-320DN6 75 217.5 1.35 J49W-16-320DN6 97.5 315 3.07 QFF3-160DN6 142.5 450J23SA-16DN6 135 435 0.65 J61W-16-320DN6 52.5 180 1.15 J61W-16-320DN10 82.5 217.5 1.55 J61W-16-320DN15 105 300 2.7 J61W-16-320DN20 127.5 427.5 1.8 GMJ11F/H-160DN15 97.5 315 1.7 GMJ14F/H-160DN15 105 330 0.48 QGQY1-64P1/2-6~14 45 112.5 0.49 QGQY1-64P6-14 52.5 120 2.7 一体化三阀组3051 187.5 427.5CJ123-DN15 75FJ25-DN15 75一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
三通阀使用要求

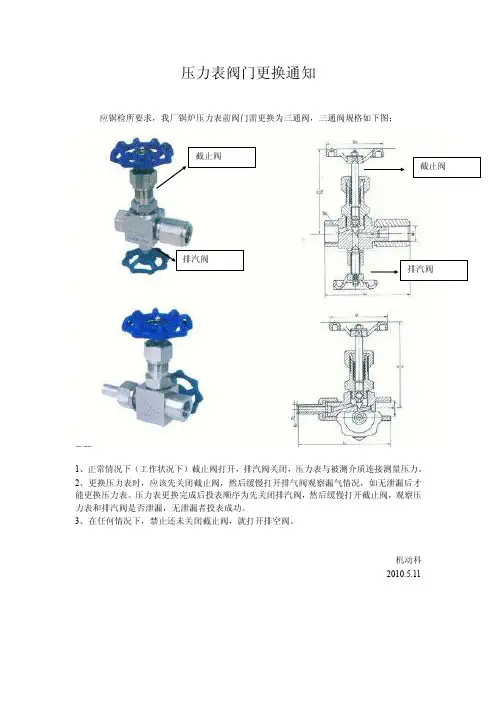

压力表阀门更换通知
应锅检所要求，我厂锅炉压力表前阀门需更换为三通阀，三通阀规格如下图：
截止阀
截止阀
排汽阀
排汽阀
1、正常情况下（工作状况下）截止阀打开，排汽阀关闭，压力表与被测介质连接测量压力。
2、更换压力表时，应该先关闭截止阀，然后缓慢打开排气阀观察漏气情况，如无泄漏后才
能更换压力表。
压力表更换完成后投表顺序为先关闭排汽阀，然后缓慢打开截止阀，观察压
力表和排汽阀是否泄漏，无泄漏者投表成功。
3、在任何情况下，禁止还未关闭截止阀，就打开排空阀。
机动科
2010.5.11。
气动三通阀门使用说明书及维修手册
气动三通阀门使用说明书及维修手册气动三通阀门使用说明书及维修手册一、产品概述气动三通阀门是一种用于控制气体流动方向的设备，主要由阀体、阀盖、阀杆、阀芯等组成。
本产品广泛应用于工业自动化系统中，具有使用方便、自动化程度高等特点。
二、安全须知2.1 运输与搬运1) 在运输气动三通阀门时，需注意避免碰撞或挤压，以避免阀门零件损坏。
2) 搬运阀门时，应使用专用工具，并遵循正确的搬运方法和操作规程。
2.2 安装与调试1) 在安装之前，必须将气动三通阀门清洁干净，并检查阀体、阀盖、阀杆、阀芯等零部件是否有损坏。
2) 安装阀门时，应先根据系统布局确定合适的位置，并根据实际需要连接气源、管道等设备。
3) 安装完毕后，应进行阀门的调试工作，确保阀门无泄漏、顺畅运行。
2.3 使用与维护1) 在使用气动三通阀门时，应确保阀门能正常开启和关闭，并且阀门的控制信号与气源信号一致。
2) 定期对阀门进行维护保养，包括清洁阀体、阀芯，检查密封性能和润滑情况等。
3) 如发现阀门出现异常运行、泄漏等问题，应及时停止使用并进行维修。
三、维修手册3.1 拆解与装配1) 在拆解气动三通阀门之前，应切断气源，并排空内部气体。
2) 拆下阀杆与阀盖，并将阀芯取出进行清洗和检查。
3) 在装配之前，应检查阀门各部件的完好情况，确保无损坏或丢失。
3.2 零件更换1) 根据使用需要，如需更换阀杆、阀芯等零件，应选择符合规定规格的零件进行更换。
2) 零件更换时，应注意正确安装和调整，确保每个零件与阀门完全匹配并正常工作。
3.3 故障排除1) 当气动三通阀门出现异常运行，如无法开启或关闭、泄漏等问题时，应及时进行故障排除。
2) 故障排除应从阀门内部开始，检查阀体、阀盖、阀杆、阀芯等零部件是否损坏或灰尘积聚，需要时进行清洁或更换。
四、附件本文档涉及附件包括：1) 气动三通阀门技术参数表2) 安装示意图3) 零部件清单五、法律名词及注释1) 气动三通阀门：一种通过气动传动来控制气体流动方向的阀门型号或设备。
三通球阀执行标准
三通球阀执行标准一、设计标准三通球阀的设计应符合以下标准：1. 符合《石油、石化及相关工业用钢制截止阀、节流阀和安全阀》的规定。
2. 符合《法兰和对焊连接钢制截止阀、节流阀》的规定。
3. 符合《钢制旋启式止回阀》的规定。
4. 符合《蒸汽疏水阀试验方法》的规定。
5. 符合《安全阀一般要求》的规定。
6. 符合《弹簧直接载荷式安全阀》的规定。
7. 符合《法兰和对焊连接钢制截止阀、节流阀和安全阀》的规定。
8. 符合《钢制旋启式止回阀》的规定。
9. 符合《蒸汽疏水阀试验方法》的规定。
二、试验标准三通球阀的试验应符合以下标准：1. 符合《工业阀门压力试验》的规定。
2. 符合《高压平衡截止阀及O型密封圈技术条件》的规定。
3. 符合《石油化工工艺管道泵、阀门设计选用规定》的规定。
4. 符合《石油化工阀门选用导则》的规定。
5. 符合《工业阀门基于风险的检验实施规则》的规定。
6. 符合《石油、石化及相关工业用钢制截止阀、节流阀和安全阀基于风险的检验实施规则》的规定。
7. 符合《工业阀门基于风险的检验实施规则》的规定。
三、长度标准三通球阀的长度应符合以下标准：1. DN ≤600，长度为两段，段长=4×(公称直径+3)。
2. DN≥700，长度为三段，段长=4×(公称直径+3)。
3. 每段长度之差≤15mm。
4. 垂直两相交管道连接时，中间支架间距应不影响法兰端面与垂直线夹角不大于3°。
5. 两相交管道连接后，两管中心线偏差不大于管径的1%。
6. 每米长度内两管口偏差不大于3mm。
7. 两管口错位不大于管径的1%。
8. 三通本体大孔与小孔中心线偏差不大于管径的1%。
9. 三通同轴度偏差不大于管径的1%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂代号：10300DT、10400DT
低温三通阀
使用维护说明书
成都欣国立低温科技有限公司
Chengdu SINGOLY Cryogenic Technology Co.,Ltd
低温三通阀
使用维护说明书
◎阀门安装使用之前请务必仔细阅读以下说明
一、前言
DJ44F-2.5P、DJ64F-2.5P低温三通阀配套于大型贮槽内筒与外接呼吸阀连接的专用阀门，作为切换用。
示意图见附图。
这种新型三通切换阀具有体积小、重量轻、密封可靠、启闭灵活等优点，广泛用于LNG、氧、氮、氩等低温介质贮罐上呼吸阀切换用。
二、设计特点及工作原理
设计特点
该阀与管路连接为焊接或法兰式，采用手动旋转手轮。
在梯形螺纹的带动下：阀杆带动阀顶同阀体的两端阀座组成密封副，分别对其中一路进行切断，或阀顶处于中间位置，则两端均处于连通状态
该阀门为手动低温截止阀，其特点为：
1、阀体为管件组焊或精铸件，传动机构为在阀内部的暗杆传动机构，
结构更加合理；
2、密封面为平面密封，使密封更为可靠；
3、阀顶为螺套锁片式，有利于装配和更换；
4、阀门上密封采用新型的填料结构另加内外塑料O形圈，在很小的压
紧力下，能够达到零外漏；手轮操作开关轻松灵活。
三、技术参数
公称通径：DN100～250mm
公称压力：PN0.25MPa
使用温度: -196～+80℃
使用介质：LNG、O2、N2、Ar、CO2等
连接形式：法兰、插焊
结构型式：三通截止式
阀体材质：不锈钢
四、操作方法及说明
转动手轮使其处于指示牌的两端“关”位置时，相应位置侧的阀门通道将被关闭，另一通道处于开启状态；当手轮转到中间位置时，两个通道均被打开。
当要关闭阀门时，不能力矩过大，更不要使用外加力F扳手。
五、安装维护说明 1、阀门宜存放在干燥室内，阀门应轻放，内腔严禁杂质异物进入，产品表面不得有任何磕、碰、划伤等缺陷； 2、阀门与管道焊接时，应旋转手轮将阀门开启，使阀顶密封面与阀体密封面脱离，防止焊接产生的高热传导给密封副造成密封副的损坏； 3、管道焊接安装好后，用干燥气体（无水份和油份气体）彻底吹除管道内的焊渣和其它杂质。
4、用于氧气、天然气介质时须作脱脂处理。
阀门在出厂前均已作过脱脂处理。
若用户在安装时,发现阀门已受到油污等杂质的污染，必须对阀门重新进行过再脱脂清洗处理之后，才可安装。
反之，则不必进行再脱脂清洗处理。
5、在使用前应检查填料处的压紧螺栓是否处于压紧状态，若不是，则需将其进行压紧；在使用过程中发现填料处有渗漏现象时，只需将该螺栓进行适当压紧即可。
开关指示牌
左阀座右阀座阀顶手轮填料压紧螺栓
手轮
中间位置(全开)关关法兰(接呼吸阀)
法兰(接呼吸阀)出口出口进口(接贮槽内筒)。
