废气处理系统RTO操作说明
RTO废气处理系统设备技术说明书
RTO废气处理系统设备技术说明书一、概述RTO（Regenerative Thermal Oxidizer，蓄热式热氧化器）废气处理系统是一种高效的有机废气处理设备，它通过燃烧有机废气，将其转化为无害的二氧化碳和水，从而达到环保排放标准。
RTO 废气处理系统具有处理效率高、能耗低、运行稳定等优点，广泛应用于化工、涂装、印刷、电子等行业。
二、工作原理RTO 废气处理系统的工作原理基于热交换和氧化反应。
废气首先进入陶瓷蓄热体，被预热到接近燃烧温度，然后进入燃烧室进行高温氧化反应。
燃烧后的高温气体经过另一个陶瓷蓄热体，将热量传递给蓄热体，自身温度降低后排入大气。
通过这种方式，RTO 系统能够最大限度地回收热量，降低能耗。
三、设备组成1、废气进气系统包括进气管道、过滤器、风机等，用于将废气引入处理系统，并去除其中的颗粒物和杂质。
2、陶瓷蓄热体由高孔隙率的陶瓷材料制成，具有良好的蓄热性能，能够快速吸收和释放热量。
3、燃烧室配备燃烧器，提供高温环境，使有机废气在其中充分氧化。
4、切换阀用于控制废气在不同蓄热体之间的流动，实现交替吸热和放热。
5、排气系统包括排气管道、烟囱等，将处理后的达标气体排放到大气中。
四、技术特点1、高效处理能够处理高浓度、大风量的有机废气，处理效率通常在 95%以上。
2、节能显著通过蓄热体的热回收，大大降低了系统的能耗，相比传统燃烧技术可节能 30%以上。
3、运行稳定采用先进的控制系统和可靠的部件，设备运行稳定，维护成本低。
4、适用范围广适用于多种有机废气，如苯、甲苯、二甲苯、乙酸乙酯等。
五、技术参数1、处理风量：根据实际需求设计，通常在几千到几十万立方米每小时。
2、处理效率：≥95%3、燃烧温度：一般在 760℃以上4、陶瓷蓄热体体积：根据处理风量和温度要求确定5、设备压降：通常在 1500 2500 Pa 之间六、安装与调试1、安装要求（1）设备应安装在平整、坚固的基础上，确保运行稳定。
RTO废气处理系统设备技术说明书
RTO废气处理系统设备技术说明书RTO（Regenerative Thermal Oxidizer）是当今工业中最常用的废气处理设备之一，它的优点在于高效、节能、环保。
本文将详细介绍RTO废气处理系统的技术说明书，以及它的工作原理、结构、操作维护等方面。
一、工作原理RTO废气处理系统是一种通过高温氧化的方式处理有机气体的设备，废气经过预处理后，进入有机氧化室，在高温的氧化条件下，有机气体中的VOCs（挥发性有机化合物）将被氧化成CO2和H2O，经过热交换器的换热后，新的废气将被排放到大气中。
同时，废气也可以通过热交换器回收废气中的热量，使得系统具有节能的优点。
二、结构RTO废气处理系统又分为三个部分：燃烧室、换热器和控制系统。
燃烧室是废气处理的主要部分，主要负责将废气加热到高温（800°C以上）并将VOCs氧化，换热器则用于回收废气中的热量，从而实现能量的回收利用，控制系统则是将这两个部分进行无缝地整合。
三、操作维护RTO废气处理系统在操作维护方面需要注意以下几点：1.实行定期巡检，检查系统中的各种设备是否正常运行。
2.燃烧室中出现任何异响时，需要及时停机检查并清理。
3.更换燃烧室壁板时，需要先停机，确认没有任何残余废气，才能进行更换。
4.换热器的换热管堵塞时，需要及时清理，以保证换热效果。
5.定期更换氧化剂和活性炭，以确保废气处理的效率。
四、总结RTO废气处理系统在各种工业领域都有广泛的应用，作为一种高效、节能、环保的废气处理设备，它的重要性不断提升。
然而，仅有良好的设备还不够，如何合理维护和操作才能更好地发挥其效益，这是我们在RTO废气处理系统的日常使用中需要注意的问题。
(完整版)RTO废气处理系统设备技术说明书模板
技术资料RTO废气处理系统设备技术说明书Technical proposal目录一、综述 (3)二、设备名称、数量和用途 (3)1.设备名称 (3)2.设备数量 (3)3.设备用途 (3)三、设备技术参数和设备说明 (3)1.废气参数 (3)2.污染物参数 (4)3.生产班次 (4)4.动力供给 (4)四、项目技术标准 (4)五、RTO工艺流程 (5)六、供货说明 (7)1.废气蓄热器 (7)2.RTO入口变频风机 (8)3.燃烧氧化室 (9)4.助燃风机 (10)5.RTO设备 (10)6.净化气及非净化气自动控制风门 (11)7.反吹风管 (11)8.RTO下部净化气及非净化气管道 (11)9.观测平台 (12)10.绝热工程 (12)11.新风补风风阀和混合器 (12)12.表面处理 (13)13.温度补偿器 (13)14.钢结构施工 (13)15.连接风管及排烟管 (13)16.电气控制系统 (13)七、供货清单及进口国产价格划分表 (14)八、RTO系统能耗 (15)1.天然气 (15)2.压缩空气 (16)3.电力 (16)九、验收 (16)1.调试 (16)2.试生产及正式生产 (16)3.预验收 (16)4.正式验收 (16)十、质量保障 (16)一、综述根据环保工程需要，拟对其工厂排放的有机废气分期加以治理，本建议书针对排放的废气风量为20000m3/h的有机废气采用RTO废气处理系统。
本技术说明书主要对该项目的技术参数、设备技术规格和性能供货范围等进行说明。
本系统设备由具有五十多年，丰富的专业经验的德国WK公司设计，采用RTO废气焚烧炉进行废气焚烧。
按照东风的要求，作为非标设备供货商西安艾瑟尔公司履行合同的技术依据。
二、设备名称、数量和用途1.设备名称3室的RTO废气焚烧炉系统。
2.设备数量共1套。
3.设备用途供涂装车间烘干炉的有机废气高温焚烧处理。
三、设备技术参数和设备说明1.废气参数2.污染物参数3.生产班次每天17小时，每周7天，每年360天。
RTO废气处理系统设备技术说明书
下载可编辑RTO废气处理系统设备技术说明书Technical proposal目录一、综述 (3)二、设备名称、数量和用途 (3)1.设备名称 (3)2.设备数量 (3)3.设备用途 (3)三、设备技术参数和设备说明 (3)1.废气参数 (3)2.污染物参数 (4)3.生产班次 (4)4.动力供给 (4)四、项目技术标准 (4)五、RTO工艺流程 (5)六、供货说明 (7)1.废气蓄热器 (7)2.RTO入口变频风机 (8)3.燃烧氧化室 (9)4.助燃风机 (10)5.RTO设备 (10)6.净化气及非净化气自动控制风门 (11)7.反吹风管 (11)8.RTO下部净化气及非净化气管道 (11)9.观测平台 (12)10.绝热工程 (12)11.新风补风风阀和混合器 (12)12.表面处理 (13)13.温度补偿器 (13)14.钢结构施工 (13)15.连接风管及排烟管 (13)16.电气控制系统 (13)七、供货清单及进口国产价格划分表 (14)八、RTO系统能耗 (15)1.天然气 (15)2.压缩空气 (16)3.电力 (16)九、验收 (16)1.调试 (16)2.试生产及正式生产 (16)3.预验收 (16)4.正式验收 (16)十、质量保障 (16)一、综述根据环保工程需要，拟对其工厂排放的有机废气分期加以治理，本建议书针对排放的废气风量为20000m3/h的有机废气采用RTO废气处理系统。
本技术说明书主要对该项目的技术参数、设备技术规格和性能供货范围等进行说明。
本系统设备由具有五十多年，丰富的专业经验的德国WK公司设计，采用RTO废气焚烧炉进行废气焚烧。
按照东风的要求，作为非标设备供货商西安艾瑟尔公司履行合同的技术依据。
二、设备名称、数量和用途1.设备名称3室的RTO废气焚烧炉系统。
2.设备数量共1套。
3.设备用途供涂装车间烘干炉的有机废气高温焚烧处理。
三、设备技术参数和设备说明1.废气参数2.污染物参数3.生产班次每天17小时，每周7天，每年360天。
RTO使用说明书
RTO：蓄热式氧化炉。
其原理是在高温下将废气中的有机物（VOCs)氧化成对应的二氧化碳和水，从而净化废气，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，热回收效率达到95%以上。
RTO主体结构由燃烧室、蓄热室和切换阀等组成。
根据客户实际需求，选择不同的热能回收方式和切换阀方式。
RTO使用说明？下面就由业内公司来给大家解答！把有机废气加热升温至800℃，使废气中的VOC氧化分解，成为无害的CO2和H2O；氧化时的高温气体的热量被蓄热体“贮存”起来，用于预热新进入的有机废气，从而节省升温所需要的燃料消耗，降低运行成本。
第一步：有机废气经高压引风机进入蓄热室1的保留了上一循环热量的陶瓷介质层后，陶瓷释放热量，温度降低，而有机废气吸收热量，温度升高。
废气离开蓄热室后，以较高的温度进入燃烧室，准备进行氧化。
第二步：在燃烧室中，有机废气再由燃烧器加热燃烧，加热升温至设定的氧化温度，此时温度为设定的800℃，使有机物被分解成二氧化碳和水。
由于废气已在蓄热室1内进行过预热，燃烧器的燃料用量大为减少。
第三步：废气流经蓄热室升温后进入氧化室焚烧，成为净化后的高温气体后离开氧化室，进入在上一循环已冷却的蓄热室在此气体释放热量，降温后排出，而蓄热室吸收大量热量后升温，其吸收的热量用于下一个循环加热废气。
在此同时，废气引风机经由反吹风管，从蓄热室抽出少许前一循环残留在其中的微量有机气体，回送至废气风机进口处，再送入燃烧室中进行焚烧，此部分气体同处理后气体一起离开蓄热室经热回收设备排入大气。
第四步：在燃烧室中，有机废气再由燃烧器加热燃烧，加热升温至设定的氧化温度，此时温度同样为设定的800℃，使有机物被分解成二氧化碳和水。
由蓄热室3排出。
第五步：在此同时，由废气引风机抽出少许前一循环残留在蓄热室中的微量有机气体，再送至燃烧室中进行焚烧，此部分气体同处理后气体一起离开蓄热室，经热回收设备排入大气，如此交替循环。

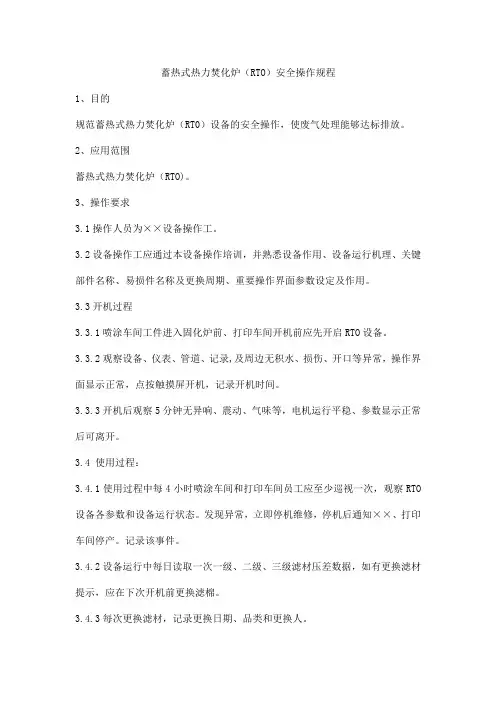

蓄热式热力焚化炉(RTO)安全操作规程
蓄热式热力焚化炉（RTO）安全操作规程1、目的规范蓄热式热力焚化炉（RT0）设备的安全操作，使废气处理能够达标排放。
2、应用范围蓄热式热力焚化炉（RTO)。
3、操作要求3.1操作人员为××设备操作工。
3.2设备操作工应通过本设备操作培训，并熟悉设备作用、设备运行机理、关键部件名称、易损件名称及更换周期、重要操作界面参数设定及作用。
3.3开机过程3.3.1喷涂车间工件进入固化炉前、打印车间开机前应先开启RTO设备。
3.3.2观察设备、仪表、管道、记录,及周边无积水、损伤、开口等异常，操作界面显示正常，点按触摸屏开机，记录开机时间。
3.3.3开机后观察5分钟无异响、震动、气味等，电机运行平稳、参数显示正常后可离开。
3.4 使用过程：3.4.1使用过程中每4小时喷涂车间和打印车间员工应至少巡视一次，观察RTO 设备各参数和设备运行状态。
发现异常，立即停机维修，停机后通知××、打印车间停产。
记录该事件。
3.4.2设备运行中每日读取一次一级、二级、三级滤材压差数据，如有更换滤材提示，应在下次开机前更换滤棉。
3.4.3每次更换滤材，记录更换日期、品类和更换人。
3.4.4使用过程中观察固化炉排烟口、打印车间进气口，发现固化烟气外溢、丝印空间气味异常时，应停机。
检查原因，排除故障后执行开机操作。
记录该故障。
3.4.5喷涂车间、打印车间有上班者，保持RTO一直运行。
3.5关机过程：3.5.1喷涂车间、打印车间最后下班者负责关闭RTO设备，并记录关机时间和关机人员。
3.5.2关机时如发现异常需通知设备维修人员。
3.6设备运行记录：3.6.1按格式记录内容。
3.6.2记录交到车间保存。
3.7废气燃烧操作：3.7.1到达设备吸附饱和时间，开启燃烧机进行燃烧，燃烧过程按设备说明书执行。
3.7.2燃烧处理时人员不离开设备。
3.8 设备保养每年由设备维修人员对设备进行保养润滑一次。
重点检查电机皮带、轴承、气体管路、电线电缆、阀门、电气设备等。
rto废气处理流程
rto废气处理流程
RTO废气处理流程主要包括以下几个步骤：
1. 进气阶段：废气由管道进入RTO的燃烧室，同时加入适量的燃烧介质（如天然气、丙烷、乙醇等）。
2. 预热阶段：废气首先经过预热器，将废气加热至750℃左右。
3. 燃烧阶段：燃烧介质加入燃烧室，使空气中的氧与废气中的有害气体发生反应，生成烟气和水蒸气。
4. 高温反应阶段：烟气经过加热，进入热交换器，将烟气中的热量转移到另一条管子中的RTO上面的陶瓷媒体，这些陶瓷媒体具有较高的热容量和导热系数，在烟气流过时可以吸收烟气的热量，将媒介加热至750℃以上。
5. 热回收阶段：废气中的有害气体被氧化分解，产生热能。
这些热能被热交换器中的陶瓷媒体吸收后导热到废气中，把废气加热至750℃以上，从而节省能源。
6. 出气阶段：经过处理后的气体通过烟囱排放，达到环境排放标准。
以上就是RTO废气处理流程，希望能够帮助到您。
rto处理工艺流程
RTO处理工艺流程引言RTO（即Regenerative Thermal Oxidizer）处理工艺是一种常用的废气处理技术，广泛应用于工业领域。
本文将深入探讨RTO处理工艺的原理、流程、优势以及应用范围等方面的内容。
原理RTO处理工艺利用热氧化反应将有机废气转化为无害物质。
具体原理如下： 1. 废气进入RTO系统，首先通过预热器进行预热。
2. 预热后的废气进入燃烧室，与高温下的废气混合并燃烧。
3. 燃烧产生的高温废气在热交换器中与进入系统的废气进行热交换。
4. 热交换过程中，废气被加热至可燃温度，以保持反应的可持续性。
5. 经过若干个热交换周期后，废气中的有机物质几乎完全被氧化分解。
6. 最终，处理后的废气经过冷却器冷却后排放，释放到大气中。
RTO处理工艺流程RTO处理工艺流程主要分为以下几个步骤： 1. 废气进入预热器进行预热。
预热的目的是提高废气温度，以促进后续的氧化反应。
2. 预热后的废气进入燃烧室与燃烧气混合并燃烧。
在燃烧过程中，废气中的有机物质被氧化分解。
3. 燃烧产生的高温废气经过热交换器与进入系统的废气进行热交换。
热交换过程中，废气被加热至可燃温度，以保持反应的可持续性。
4. 经过若干个热交换周期后，废气中的有机物质几乎完全被氧化分解。
5. 处理后的废气经过冷却器冷却后排放，释放到大气中。
RTO处理工艺的优势RTO处理工艺具有以下几个优势： 1. 高效性：RTO处理工艺能够高效地将有机废气转化为无害物质，有效减少对环境的污染。
2. 节能性：RTO处理工艺利用热交换器对废气进行热回收，将热能转化为可再利用的能源，降低能源消耗。
3. 适用性广：RTO处理工艺适用于多种有机废气的处理，包括挥发性有机物、有毒有害物质等。
4. 技术成熟：RTO处理工艺在许多工业领域得到了广泛的应用，技术已经相对成熟，运行稳定可靠。
RTO处理工艺的应用范围RTO处理工艺广泛应用于以下领域： 1. 化工行业：化工生产过程中产生大量有机气体废气，采用RTO处理工艺可以有效减少对环境的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RTO废气处理系统操作说明
一、开机前准备
开机之前先查看RTO整体情况（内围操作系统、外围风机电机有无异常），了解停机、开机原因，确定无异常情况后，才可操作。
二、具体操作方法
1、打开电源，首先登录用户帐号，初始用户名为“负责人”，登录密码为“123456”。
2、进入系统后先检查首页画面上有没有报警提示，如果有提示看看是那个位置的，然后进行现场勘察，恢复正常状态，解除报警提示。
3、开机步骤：
1）点击模拟画面＞查看设备状态画面＞点击参数设置＞进行参数修改。
2）A、B、C罐吸附和脱附时间根据实际使用需要来设定。
吸附时间一般为2-3小时，脱附时间一般为1-2小时。
3）A、B、C罐脱附温度设定，根据实际使用情况来设定，一般正常设置值为70℃-80℃。
4）T1、T2、T3、T4温度的设定，T1、T4是检测温度，不做控制。
T2、T3是催化床温度，是控制点，要根据实际情况进行修改，一般为300℃-450℃上下线。
5）设定完毕后，点击模拟画面进入系统运行状态，找到（吸附脱附自控）按键，点击（吸附脱附自控）按键，会弹出（开、关）
窗口，然后点（开）键开机。
开机顺序AB罐吸附，C罐脱附，此时A1、A2、B1、B2开关阀门是开启状态，同时4#、6#开关阀门是开启状态，1#、2#、3#、5#阀门是关闭状态，以此类推为AB/BC/AC吸附，C /A/B脱附。
当阀门状态全部到位5秒后启动“混流风机”，间隔5秒后启动”脱附风机”,风机启动后电加热1、2、3、4间续启动，所有启动完毕状态到位60秒后。
（以上均是自动操作，无需手动）6）手动开启（主风机）键，开启主风机，当系统运行60秒后，开启（无人值守）键，（无人值守）键是脱附风机风道风量、温度的控制连锁。
M1、M2、M3、M4、M5、M6为调节风量阀，M1、M3为风道风量、温度控制连锁不用手动设定，M2、M4、M5、需根据管道温度手动调节，M6为常开阀开度设定100，系统开机完毕。
★操作系统时注意：
1）查看操作屏上每个阀门的开启、关闭状态。
2）A、B、C碳罐上AT1、BT1、CT1脱附时的温度。
3）催化床T2、T3的温度，出风口T1的温度。
4、关机：
点击（吸附脱附自控）按键，会弹出（开、关）窗口，然后点（关）键，一键关机, 再点击关闭（无人值守）键，系统关机完毕。
等待下一次启动。
二0一六年九月十六日。
