二、电容对交变电流的阻碍作用
1．交变电流“通过”电容器的本质
把交流电源接到电容器两个极板上后，当电源电压升高 时，电源给电容器充电，电荷向电容器极板上聚集，在电路 中，形成充电电流；当电源电压降低时，电容器放电，原来 极板上聚集的电荷又放出，在电路中形成放电电流．电容器 交替进行充电和放电，电路中就有了电流，好像是交流“通 过”了电容器，但实际上自由电荷并没有通过电容器两极板 间的绝缘介质．
2．电感线圈对交变电流的阻碍作用的本质
(1)交变电流通过线圈时，由于电流时刻都在变化，所以自 感现象就不断地发生，而自感电动势总是要阻碍电流变化的， 这就是线圈的电感对交变电流的阻碍作用．
(2)电感对交变电流阻碍作用的大小用感抗来表示，线圈的 自感系数越大，交变电流的频率越高，产生的自感电动势就越 大，对交变电流的阻碍作用越大，感抗就越大．
3．电感线圈按匝数的不同，可分为两种：
(1)低频扼流圈：通直流，阻交流．
(2)高频扼流圈：通低频，阻高频．
(2011年陕西西安)如图所示电路中，A、B为两相 同的小灯泡，L为直流电阻为零的电感线圈，下列说法正确的 是( )
A．电源为稳恒直流电源时，灯泡A、B亮度相同 B．电源为稳恒直流电源时，灯泡A比B亮度大 C．电源为交流电源时，灯泡A、B亮度相同 D．电源为交流电源时，灯泡A比B亮度大

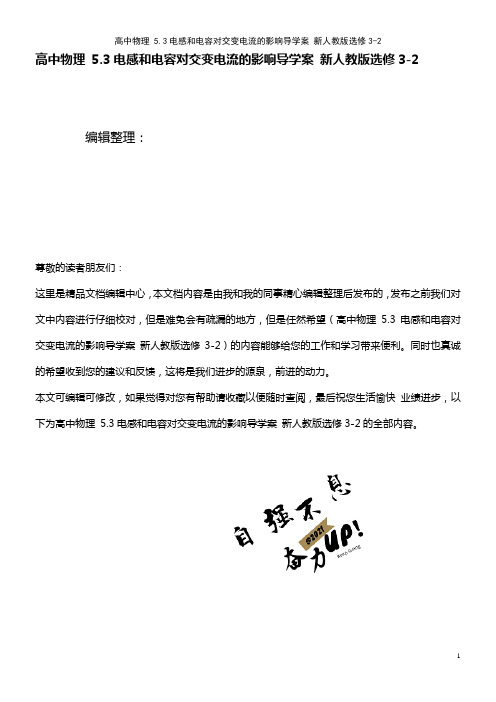

高中物理 5.3电感和电容对交变电流的影响导学案 新人教版选修3-2(2021年最新整理)
高中物理5.3电感和电容对交变电流的影响导学案新人教版选修3-2 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理5.3电感和电容对交变电流的影响导学案新人教版选修3-2）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理5.3电感和电容对交变电流的影响导学案新人教版选修3-2的全部内容。
第五章交变电流第3节电感和电容对交变电流的影响【学习目标】1、通过实验，了解电感器和电容器对交变电流的阻碍和导通作用2、知道感抗和容抗的物理意义及影响因素【重点、难点】学习重点：电感和电容对交变电流的作用特点学习难点：电感和电容对交变电流的作用特点预习案【自主学习】1、电感器对交流的阻碍作用用什么表示？它与那些因素有关?2、感抗的成因：因为交变电流的随时间周期性变化，这个变化的电流通过线圈时产生一个自感电动势，自感电动势总是阻碍的变化,故线圈对交变电流有阻碍作用，这就是感抗．3、低频扼流圈和高频扼流圈的作用分别是什么?4、电容器对交流的阻碍作用的大小，用什么表示?它与那些因素有关5、容抗的成因：电容器接入交流电路中后，极板上的电荷形成了二极板间的电压,这电压和电源电压 ,从而产生了对交变电流的阻碍作用，即形成了．6、电感和电容在电路中的作用各是什么？【学始于疑】（请将预习中不能解决的问题记录下来,供课堂解决。
)探究案【合作探究一】电感器对交变电流的阻碍作用（分析教材37页演示实验)如图，把带铁芯的线圈L与小灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上（取直流电源的电压与交流电压的有效值相等）。
问题1：当闭合电键稳定后，小灯泡会都亮吗？如果是，小灯泡的亮度相同吗? 若把线圈换成导线，现象又会怎样呢？问题2：上述现象说明了什么问题？问题3:什么是感抗？从电磁感应的角度解释：为什么线圈会对交流电有阻碍作用?问题4：线圈的感抗大小与哪些因素有关？有怎样的关系？问题5:扼流圈可分为哪几类?上述第一类扼流圈结构有什么特点？上述第二类扼流圈结构有什么特点？归纳总结：【合作探究二】电容器对交变电流的阻碍作用（分析教材38页演示实验)如图，把白炽灯和电容器串联起来,先把它们接到直流电源上，再把它们接到交流电源上。
高中物理5.3电感和电容对交变电流的影响课后习题含解析新人教版选修32
3 电感和电容对交变电流的影响课时演练·促提升A组1.下列说法中正确的是()A.电感器的感抗只由线圈自身决定B.同一电感器对于不同频率的交变电流的感抗不同C.同一电容器的容抗随交变电流的频率增大而增大D.同一电容器,接入不同频率的电路中,电容器的容抗不变解析:感抗由线圈的自感系数L和交变电流的频率f共同决定,故A错误,B正确;交变电流的频率越高,容抗越小,C、D错误。
答案:B2.直流电源的电压与交流电压的有效值相同,自感线圈的直流电阻不计,则灯泡发光最强的图是()解析:电容器C、电感器L都对交变电流有阻碍作用,故A、B两图中灯不是最亮的;C图中灯被短路,不亮;D图中电容器C有隔直流作用。
所以D中灯泡最亮。
答案:D3.如图所示电路,接在交变电流上的灯泡正常发光,则下列措施能使灯泡变亮的是()A.将电容器两极板间距离增大一些B.将电容器两极板正对面积减小一些C.把电介质插入电容器两极间D.把交变电流频率降低一些解析:电容对交变电流的容抗与电容器的电容和交变电流频率有关,电容越大,频率越高,容抗越小。
增大电容器两极板间距离、减小电容器两极板正对面积都使电容器的电容减小,容抗增大,灯泡变暗,故A、B错;在电容器两极间插入电介质,使电容增大,容抗减小,灯泡变亮,C对;降低交变电流频率,容抗增大,灯泡变暗,故D错。
答案:C4.两个相同的白炽灯泡L1和L2接到如图所示的电路中,灯L1与电容器串联,灯L2与电感线圈串联。
当a、b间接电压最大值为U m、频率为f的正弦交流电源时,两灯都发光,且亮度相同。
更换一个新的正弦交流电源后,灯L1的亮度低于灯L2的亮度,新电源电压的最大值和频率可能是()A.最大值仍为U m,而频率大于fB.最大值仍为U m,而频率小于fC.最大值大于U m,而频率仍为fD.最大值小于U m,而频率仍为f解析:更换新电源后,灯L1的亮度低于灯L2的亮度,说明电容器的容抗增大,电感器的感抗减小。
高中物理 5.3 电感和电容对交变电流的影响课件 新人教版选修3-2
K12课件
10
［试身手·夯基础］
1．关于对感抗的理解，下面说法正确的有
()
A．感抗是由于电流变化时在线圈中产生了自感电动势
而对电流的变化产生的阻碍作用
B．感抗仅与线圈自感系数有关，与电源的频率无关
C．电感产生的感抗对交变电流有阻碍作用，但不会因
此消耗电能
D．感抗和电阻等效，对任何交变电流都是一个确定值
电压表内阻无限大，交流电源的电压 U＝
220 2sin 100πt V。若保持电源电压有效值不 图 5－3－4
变，只将电源频率改为 100 Hz，下列说法正确的有( )
A．电流表示数增大 B．电压表示数增大
C．灯泡变暗
D．灯泡变亮
K12课件
24
[思路点拨] 解答本题时应注意以下两点： (1)感抗与交变电流的频率关系。 (2)电阻与电感线圈的连接方式。
K12课件
18
K12课件
19
1．电感对交变电流的阻碍作用的成因 通过线圈的电流大小和方向变化，都会引起通过线圈 的磁通量发生变化，从而产生感应电动势。根据楞次定律， 感应电流的磁场总是阻碍线圈内原有磁场的变化，所以自 感电动势对线圈中电流的变化有阻碍作用，这样就形成了 对交变电流的阻碍作用。
K12课件
20
2．感抗的两个决定因素 决定感抗大小的因素有两个：一是交变电流的频率，二 是线圈的自感系数 L。L 决定于线圈本身的性质，即线圈匝 数、横截面积、有无铁芯等因素。
K12课件
21
3．电感线圈在电路中的作用 电感线圈对恒定直流 (ΔΔIt ＝0)的阻碍作用只决定于线圈的 电阻，但在交流电路中，即使线圈的电阻可以忽略，线圈仍然 对交流有阻碍作用，因此电感线圈可以概括为“通直流，阻交 流”，同时对频率越高的交变电流感抗越大，即“通低频，阻 高频”。
高中物理 5.3电感和电容对交变电流的影响课后习题(含解析)新人教版选修3-2
3 电感和电容对交变电流的影响课时演练·促提升A组1.下列说法中正确的是()A.电感器的感抗只由线圈自身决定B.同一电感器对于不同频率的交变电流的感抗不同C.同一电容器的容抗随交变电流的频率增大而增大D.同一电容器,接入不同频率的电路中,电容器的容抗不变解析:感抗由线圈的自感系数L和交变电流的频率f共同决定,故A错误,B正确;交变电流的频率越高,容抗越小,C、D错误。
答案:B2.直流电源的电压与交流电压的有效值相同,自感线圈的直流电阻不计,则灯泡发光最强的图是()解析:电容器C、电感器L都对交变电流有阻碍作用,故A、B两图中灯不是最亮的;C图中灯被短路,不亮;D图中电容器C有隔直流作用。
所以D中灯泡最亮。
答案:D3.如图所示电路,接在交变电流上的灯泡正常发光,则下列措施能使灯泡变亮的是()A.将电容器两极板间距离增大一些B.将电容器两极板正对面积减小一些C.把电介质插入电容器两极间D.把交变电流频率降低一些解析:电容对交变电流的容抗与电容器的电容和交变电流频率有关,电容越大,频率越高,容抗越小。
增大电容器两极板间距离、减小电容器两极板正对面积都使电容器的电容减小,容抗增大,灯泡变暗,故A、B错;在电容器两极间插入电介质,使电容增大,容抗减小,灯泡变亮,C对;降低交变电流频率,容抗增大,灯泡变暗,故D错。
答案:C4.两个相同的白炽灯泡L1和L2接到如图所示的电路中,灯L1与电容器串联,灯L2与电感线圈串联。
当a、b间接电压最大值为U m、频率为f的正弦交流电源时,两灯都发光,且亮度相同。
更换一个新的正弦交流电源后,灯L1的亮度低于灯L2的亮度,新电源电压的最大值和频率可能是()A.最大值仍为U m,而频率大于fB.最大值仍为U m,而频率小于fC.最大值大于U m,而频率仍为fD.最大值小于U m,而频率仍为f解析:更换新电源后,灯L1的亮度低于灯L2的亮度,说明电容器的容抗增大,电感器的感抗减小。
高中物理 第五章 交变电流 5.3 电感和电容对交变电流的影响 新人教版选修3-2
【预习小测】 1.(多选)对交变电流能通过电容器,下列说法中正确的 有( ) A.当电容器接到交流电源上时,因为有自由电荷通过电 容器,电路中才有交变电流 B.当电容器接到交流电源上时,电容器交替进行充电和 放电,电路中才有交变电流
C.在有电容器的交流电路中,没有电荷定向移动 D.在有电容器的交流电路中,没有电荷通过电容器
2.一个灯泡通过一个粗导线的线圈与一交流电源相连 接,如图所示。一块铁插进线圈之后,该灯将( )
A.变亮 C.对灯没影响
B.变暗 D.无法判断
【解析】选B。在线圈内由于磁场变化而产生的感应电 动势,总是反抗电流变化。正是这种反抗变化的特性 (电惰性),使线圈产生了感抗。加入铁芯改变了电感线 圈的自感系数,自感系数增大,感抗增大,降落的电压增 大,灯泡上的电压减小,所以灯变暗。故选项B正确。
主题一 电感器对交变电流的阻碍作用 【互动探究】 如图甲、乙所示,取直流电源的电压与交流电源电压的 有效值相等,当接通直流电源时,灯泡亮些;接通交流电 源时,灯泡暗些。
试结合上述情景,讨论下列问题: (1)在忽略线圈电阻的情况下,电感线圈对恒定电流有 阻碍作用吗? 提示:由于恒定电流大小、方向不发生变化,在线圈中 不会产生自感电动势,在忽略线圈电阻的情况下,电感 线圈对恒定电流不会产生阻碍作用。
3.如图所示,F为一交流发电机,为使电流表A的示数增 加,可行的办法是 ( ) A.使发电机F的转速增加 B.使发电机F的转速减小 C.在平行板电容器间换用介电常数较小的电介质 D.使电容器两极板间的距离增大
【解析】选A。容抗跟交变电流的频率和电容器的电容 都成反比。当发电机转速增加时,交变电流的频率增大, 容抗减小,电流表的读数增大,A对、B错;C、D选项使电 容减小,容抗增大,电流表读数减小,C、D均错。
学案：5.3 电感和电容对交变电流的影响
5.3 电感和电容对交变电流的影响学案（人教版选修3-2）1．如图1所示，电键接直流上灯泡的亮度______(填大于、小于或等于)接到交流上灯泡亮度，说明线圈对直流电和交变电流的阻碍作用不同．图1电感对交变电流阻碍作用的大小，用__________来表示，线圈的自感系数越大，自感作用就越大，感抗就______；交变电流的频率越高，电流变化越快，自感作用越大，感抗______，电感有______________________________的作用．2．如图2所示，开关S接到直流电源上，观察的现象是灯泡______；接通交变电流源，观察的现象是灯泡____，说明了直流电__________电容器，交变电流能够“______”电容器．电容对交变电流的阻碍作用的大小用______来表示，电容越大，容抗就______；交变电流的频率越高，容抗______，电容器有“________________”的作用．图23．电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关，还跟交流电的频率有关，下列说法中正确的是()A．电感是通直流、阻交流，通高频、阻低频B．电容是通直流、阻交流，通高频、阻低频C．电感是通直流、阻交流，通低频、阻高频D．电容是通交流、隔直流，通低频、阻高频4．如图3所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()图3A．等于220 V B．大于220 VC．小于220 V D．等于零5．如图4甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“－”表示．关于两图中负载电阻R上得到的电流特征是()图4A．图甲中R得到的是交流成分B．图甲中R得到的是直流成分C．图乙中R得到的是低频成分D．图乙中R得到的是高频成分【概念规律练】知识点一电感对交变电流的阻碍作用图51．如图5所示的电路中，L为电感线圈，R为灯泡，电流表内阻为零．电压表内阻无限大，交流电源的电压u＝2202sin 10πt V．若保持电压的有效值不变，只将电源频率改为25 Hz，下列说法中正确的是()A．电流表示数增大B．电压表示数减小C．灯泡变暗D．灯泡变亮2．一个灯泡通过一个线圈与一交流电源相连接，如图6所示．一个铁块插进线圈之后，该灯泡将()图6A．变亮B．变暗C．对灯泡没影响D．无法判断知识点二电容器对交变电流的阻碍作用3．如图7所示的电路，F为一交流发电机，C为平行板电容器，为使电流表A的示数增加，可行的方法是()图7A．使发电机F的转速增加B．使发电机F的转速减小C．在平行板电容器间换用介电常数较小的电介质D．使电容器两极板间距离增大4．如图8所示，(a)、(b)两电路是电容器的两种不同连接方式，它们各在什么情况下采用？应该怎样选用电容器？图8知识点三电阻、电感、电容器在电路中的不同特点5．在图9所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻．下列说法正确的是图9A．L的作用是“通低频，阻高频”B．C的作用是“通交流，隔直流”C．C的作用是“通高频，阻低频”D．通过R的电流中，低频交流所占的百分比远远大于高频交流所占的百分比6．如图10所示的电路中，A、B、C三灯亮度相同，电源为220 V,50 Hz的交流电源，以下叙述中正确的是()图10A．改接220 V,100 Hz的交流电源时，A灯变亮，B灯变暗，C灯亮度不变B．改接220 V,100 Hz的交流电源时，A灯变暗，B灯变亮，C灯变亮C．改接220 V的直流电源时，A灯熄灭，B灯变亮，C灯亮度不变D．改接220 V的直流电源时，A灯熄灭，B灯变亮，C灯变暗【方法技巧练】电感、电容的处理技巧7．如图11所示，输入端ab的输入电压既有直流成分，又有交流成分，以下说法中，正确的是(L的直流电阻不为零)()图11A．直流成分只能从L通过B．交流成分只能从R通过C．通过R的既有直流成分又有交流成分D．通过L的直流成分比通过R的直流成分要大图128．如图12所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()A．等于220 V B．大于220 VC．小于220 V D．等于零参考答案课前预习练1．大于感抗越大越大通低频，通直流，阻高频2．不亮亮不能通过通过容抗越小越小隔直流，通交流3．C[电感线圈的作用是“通直流、阻交流，通低频、阻高频”，电容器的作用是“通交流、隔直流，通高频、阻低频”，所以C项正确．]4．C[电感对交变电流有阻碍作用，线圈与灯泡串联，其电压之和等于电源电压，即U L ＋U R＝U，故交流电压表的示数小于220 V，C正确．]5．AC[当交变电流加在电容器上时，有“通交流、隔直流，通高频、阻低频”的特性，甲图中电容器隔直流，R得到的是交流成分．A正确，B错误；乙图中电容器能通过交流高频成分，阻碍交流低频成分，R得到的是低频成分，C正确，D错误．]课堂探究练1．C[根据所加的交流电u＝2202sin 10πt V，可知ω＝10π，由ω＝2πf可得f＝5 Hz.若只将电源的频率改为f′＝25 Hz，则可知电感线圈对交变电流的阻碍作用变大，即感抗变大，电感线圈跟灯泡串联，由串联分压原理知，线圈两端电压变大，所以电压表示数变大，电流表示数变小，灯泡变暗．]点评电感线圈对交变电流的阻碍作用跟交变电流的频率有关：频率越高阻碍作用就越大．2．B[加入铁芯改变了电感线圈的自感系数，自感系数增大，感抗增大，降落在电感线圈上的电压增大，降落在灯上的电压减小，所以灯变暗．]点评电感线圈的自感系数与线圈大小、形状、圈数以及是否有铁芯等因素有关．加入铁芯后，自感系数增大，自感系数增大，对交流的阻碍作用变大．3．A[当发电机转速增加时，交变电流的频率增大，容抗减小，电流表A的读数增大，A项正确，B项错误；在平行板电容器间换用介电常数较小的电介质时，电容器的电容减小；使电容器两极板间距离增大时，电容也减小，当电容减小时，容抗增大，对交变电流的阻碍作用增大，电流表A示数减小，C、D两项均错误．故正确答案为A.]点评容抗由电容和交流电的频率来决定．电容越大，容抗越小，交流电的频率越高，容抗越小．4．见解析解析(a)C1起隔直的作用，对下级输出的是交流，应选用电容较大的电容器．(b)C2起过滤高频的作用：若对下级输出直流，C2选用容量大的；若对下级输出低频，C2选用容量小的．图中的C1串联在电路中，它的作用是“通交流、隔直流”，为了使交流成分都能顺利地通过，容抗必须较小，应选用电容较大的电容器．图中的C2并联在电路中，如果输入端输入的电流中包含有高频和低频两种交流成分，该电容器的作用是“通高频、阻低频”，即对高频电流起旁路作用，而让需要的低频信号输入到下一级，一般取电容较小的电容器；如果输入的电流是直流和交流两种成分，该电容器的作用是滤去交流成分，把直流成分输入到下一极，这时要选用电容较大的电容器．另外，选用电容器还须注意它的耐压值，以防被击穿．点评交流电路中常包含有直流成分和交流成分，电容器在电路中有“通交流、隔直流”或“通高频、阻低频”的作用．5．ACD[L是一个自感系数很小的高频扼流圈，其作用是“通低频，阻高频”，A正确；C是一个电容很小的电容器，在题图所示电路中，对高频交流的容抗远小于对低频交流的容抗，其作用是“通高频、阻低频”，C正确；因电路中无直流电流，B错误；由于L对高频交流的阻碍作用和C对高频交流的旁路作用，使得通过R的电流中，低频交流所占的百分比远大于高频交流的百分比，D正确．]点评(1)电阻对交流、直流有相同的阻碍作用，交变电流频率变化时，阻碍作用不变．(2)电感线圈通直流阻交流，通低频阻高频．(3)电容器通交流隔直流，通高频阻低频．6．AC[电源由“220 V,50 Hz”改为“220 V,100 Hz”时，由X L＝2πfL，X C＝12πfC可知X L变大，X C减小，A变亮，B变暗，C不变，A对，改接220 V直流电源时，电容器处于断路，A灯熄灭，C灯亮度不变，由于L对直流没有感抗，所以B灯变亮，C对．]点评交流电频率变大时，感抗变大，容抗变小，电阻不受影响；电感对直流的阻碍作用几乎为零，电容不通直流．7．CD[由于线圈直流电阻不为零，所以有直流通过R，而线圈对交流有阻碍作用，因此也有交流成分通过R，B错，C正确；由于R对交流也有阻碍作用，所以也有交流成分通过L，A错；因为一般导线的直流电阻都很小，所以通过线圈的直流要比通过R的要大，D正确．] 方法总结当电感线圈对直流电阻很小时，在直流电路中可做为一个小电阻来理解，当电感线圈对直流电阻为零时，在直流电路中可做为一根导线来理解．8．C[虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，根据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的电压，C正确．] 方法总结电容对直流有“隔断”作用，对交流有阻碍作用，当交流电“通过”时，电容器两端也有电压．。
人教版选修32021-2022学年高中物理第五章3电感和电容对交变电流的影响训练(含解析)
3 电感和电容对交变电流的影响课时过关·能力提升基础巩固1.电阻、电容和电感三个物理量的单位及符号分别是()A.欧姆Ω、法拉F和亨利HB.法拉F、欧姆Ω和亨利HC.亨利H、欧姆Ω和法拉FD.欧姆Ω、亨利H和法拉F答案:A2.(多选)对交变电流能通过电容器,下列说法正确的有()A.当电容器接到交流电源上时,因为有自由电荷通过电容器,电路中才有交变电流B.当电容器接到交流电源上时,电容器交替进行充电和放电,电路中才有交变电流C.在有电容器的交流电路中,没有电荷定向移动D.在有电容器的交流电路中,没有电荷通过电容器答案:BD3.下列关于电容器、电感线圈在电路中作用的说法不正确的是()A.交变电流的频率越高,电流“通过”电容器的能力越强B.交变电流的频率越高,电流“通过”电感线圈的能力越弱C.电容器在电路中的作用是“通直流,阻交流”D.电感线圈在电路中的作用是“通低频,阻高频”解析:交变电流的频率越高,电容器容抗越小,电流“通过”电容器的能力越强,A项正确;交变电流的频率越高,电感线圈的感抗越大,电流“通过”电感线圈的能力越弱,B项正确;电容器的作用是“通交流,隔直流”,电感线圈的作用是“通低频,阻高频”,C项错误,D项正确。
答案:C4.下列说法正确的是()A.电感对交变电流的阻碍作用是因为电感存在电阻B.电容对交变电流的阻碍作用是因为电容器的电阻C.电感器、电容器和电阻一样,电流通过它们做功时都是电能只转化为内能D.在交流电路中,电阻、感抗、容抗可以同时存在解析:交变电流通过线圈时,在线圈上产生自感电动势,对电流的变化起到阻碍作用,A错误;交变电流通过电容器时,电容器两极间的电压与电源电压相反,阻碍了电流的流动,B错误;电流通过它们做功时,只有在电阻上产生热,在线圈上产生磁场能,在电容器上产生电场能,故C错误,D正确。
答案:D5.(多选)关于电子技术中的扼流圈,下列说法正确的是()A.扼流圈是利用电感线圈对交变电流的阻碍作用来工作的B.高频扼流圈的作用是允许低频交变电流通过,而阻碍高频交变电流通过C.低频扼流圈的作用是不仅要阻碍高频交变电流通过,还要阻碍低频交变电流通过D.高频扼流圈的电感比低频扼流圈的电感大解析:扼流圈是利用变化的电流通过线圈时,感应出感应电动势,从而来阻碍电流的变化的,故A正确;高频扼流圈是“通直流、通低频,阻高频”,故B正确;低频扼流圈是“阻高频、阻低频,通直流”,故C正确;高频扼流圈比低频扼流圈自感系数小,故D错。
高二物理：5.3电感和电容对交变电流的影响_每课一练(人教版选修3-2)
5.3电感和电容对交变电流的影响1．对电容器能通交变电流的原因，下列说法正确的是( )A ．当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流B ．当电容器接到交流电源上时，电容器交替进行充电和放电，电路中才有交变电流C ．在有电容器的交流电路中，没有电荷定向移动D ．在有电容器的交流电路中，没有电荷通过电容器解析：选BD.电容器实质上是通过反复充、放电来实现通电的，并无电荷流过电容器．2．关于电感对交变电流的影响，以下说法中正确的是( )A ．电感对交变电流有阻碍作用B ．电感对交变电流阻碍作用越大，感抗就越小C ．电感具有“通交流、阻直流，通高频、阻低频”的性质D ．线圈的自感系数越大，交变电流的频率越高，电感对交变电流的阻碍作用就越大解析：选AD.电感对交流电有阻碍作用，阻碍作用越大，感抗越大，感抗与自感系数、交流电频率成正比，本题选项A 、D 正确．3．如图5－3－7所示，交流电源的电压有效值跟直流的电压相等，当将双刀双掷开关接到直流电源上时，灯泡的实际功率为P 1，而将双刀双掷开关接到交流电源上时，灯泡的实际功率为P 2，则( )图5－3－7A ．P 1＝P 2B ．P 1>P 2C ．P 1<P 2D ．不能比较解析：选B.接在直流电源上，线圈对直流没有阻碍作用，电压全部降落在小灯泡两端．而当双刀双掷开关接在交流电源上时，线圈对电流有阻碍作用，因此小灯泡两端的电压小于电源电压，由P ＝U 2R知：P 1>P 2，故B 对． 4.在图5－3－8所示电路中，u 是有效值为220 V 的交流电源，C 是电容器，R 是电阻，关于交流电压表的示数，下列说法正确的是( )图5－3－8A ．等于220 VB ．大于220 VC ．小于220 VD ．等于零解析：选C.虽然交变电流能通过电容器，但对交流有阻碍作用，电容器与电阻串联，根据串联分压原理可知电阻的两端电压应小于电源电压，而电压表测的是电阻两端的电压，故选项C 正确．5．如图5－3－9所示，把电阻R 、电感线圈L 、电容器C 并联，三个支路中分别接有一灯泡．接入交流电源后，三盏灯亮度相同．若保持交流电源的电压不变，使交变电流的频率增大，则以下判断正确的是( )图5－3－9A．L1灯比原来亮B．L2灯比原来亮C．L3灯和原来一样亮D．L3灯比原来亮解析：选BC.电容的容抗与交流电的频率有关，频率高，容抗小，即对高频交流电的阻碍作用小，所以B项对．线圈L对交流电的阻碍作用随频率升高而增加，所以A项错．电阻R 中电流只与交流电有效值及R值有关，所以C项正确．一、选择题1．关于电阻、电感、电容对电流作用的说法正确的是( )A．电阻对直流电和交流电的阻碍作用相同B．电感对直流电和交流电均有阻碍作用C．电容器两极板间是绝缘的，故电容支路上没有电流通过D．交变电流的频率增加时，电阻、电感、电容的变化情况相同解析：选A.电阻的阻值对直流电和交流电相同，A正确；电感对直流电没有阻碍作用，对交流电有阻碍作用，B错误；由于电容器不断地充放电，电路中存在充电电流和放电电流，C错误；电阻的阻值与交流电的频率无关，感抗随交流电频率的增大而增大，容抗随交流电频率的增大而减小，D错误．2．电感和电容对交变电流的阻碍作用的大小不但跟电感、电容本身有关，还跟交流电的频率有关，下列说法正确的是( )A．电感是通直流、阻交流，通高频、阻低频B．电容是通直流、阻交流，通高频、阻低频C．电感是通直流、阻交流，通低频、阻高频D．电容是通交流、隔直流，通低频、阻高频答案：C3．交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则( )A．I′>I B．I′<IC．I′＝I D．无法比较答案：B4．如图5－3－10所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是( )图5－3－10A．等于220 V B．大于220 VC．小于220 V D．等于零解析：选C.电感对交变电流有阻碍作用，线圈与灯泡串联，其电压之和等于电源电压，即U L＋U R＝U，故交流电压表的示数小于220 V，C正确．5．(2011年聊城高二检测)如图5－3－11甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“－”表示．关于两图中负载电阻R上得到的电流特征是( )图5－3－11A．图甲中R得到的是交流成分B．图甲中R得到的是直流成分C．图乙中R得到的是低频成分D．图乙中R得到的是高频成分解析：选AC.当交变电流加在电容器上时，有“通交流、隔直流，通高频、阻低频”的特性，甲图中电容器隔直流，R得到的是交流成分．A正确、B错误；乙图中电容器通过交流高频成分，阻碍交流低频成分，R得到的是低频成分，C正确、D错误．6．如图5－3－12所示，图甲、乙中电源为交流电源，图丙中电源为直流电源，各电路中线圈自感系数相同且直流电阻不计，各电压表示数都相同，下列说法正确的是( )图5－3－12A．灯L1比灯L2亮B．灯L3比灯L1亮C．灯L2与L3一样亮D．灯L1与灯L3一样亮解析：选BC.图甲中电源电压U＝U1＋U L1，线圈对交流有阻碍作用，U1≠ 0，灯泡两端电压U L1＜U；图乙中线圈与灯泡并联，灯泡电压U L2＝U；图丙中，线圈对直流电没有阻碍作用，灯泡电压U L3＝U，故U L1＜U L2＝U L3.即L2与L3一样亮且都比L1亮，B、C正确，A、D错误．7.如图5－3－13所示，电键S与直流恒定电源接通时，L1、L2两灯泡的亮度相同，若将S 与交流电源接通( )图5－3－13A．L1和L2两灯泡亮度仍相同B．L1比L2更亮些C．L1比L2更暗些D．若交流电源电压的有效值与直流电压相同，两灯与原来一样亮答案：B8.如图5－3－14所示电路，L1、L2为两个相同的灯泡，电键S接通恒定直流电源时，灯泡L1发光，L2不亮，后将S接在有效值和直流电压相同的交流电源上，这时( )图5－3－14A．L2比L1更亮些B．L2比L1更暗些C．L2仍然不亮D．L2可能和L1一样亮答案：D9. (2011年哈师大附中高二检测)如图5－3－15所示，在电路两端加上正弦交流电，保持电压有效值不变，使频率增大，发现各灯的亮暗情况是：灯1变亮，灯2变暗，灯3不变，则M、N、L中所接元件可能是( )图5－3－15A．M为电阻，N为电容器，L为电感线圈B．M为电感线圈，N为电容器，L为电阻C．M为电容器，N为电感线圈，L为电阻D．M为电阻，N为电感线圈，L为电容器解析：选C.当交变电流的频率增大时，线圈的感抗变大，电容器的容抗变小，由灯1变亮，灯2变暗可知M为电容器，N为电感线圈，而电阻与交变电流的频率无关，故L为电阻，C正确．10．“二分频”音箱内有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图5－3－16为音箱的电路图，高、低频混合电流由a、b端输入，L1和L2是线圈，C1和C2是电容器，则( )图5－3－16A．甲扬声器是高音扬声器B．C2的作用是阻碍低频电流通过乙扬声器C．L1的作用是阻碍低频电流通过甲扬声器D．L2的作用是减弱乙扬声器的低频电流解析：选BD.由于L1会“阻高、通低”，C1又“通高、阻低”，因此低频成分通过甲扬声器，故A错，C2的作用是“通高、阻低”，故B对，L2的作用是“通低、阻高”，故C错而D对．二、非选择题11.在收音机线路中，经天线接收下来的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们采用了如图5－3－17装置电路，其中代号a、b应选择的元件是________、________.图5－3－17解析：电容器具有通高频、阻低频作用，这样的电容器电容应较小，故a处放电容较小的电容器．电感线圈在该电路中要求“通低频、阻高频”，所以b处应接一个高频扼流线圈．答案：电容较小的电容器高频扼流线圈12. (2011年聊城高二检测)如图5－3－18所示，某电子电路的输入端输入的电流既有直流成分，又有交流低频成分和交流高频成分，若通过该电路只把交流的低频成分输送到下一级，试说明元件L、C1、C2在电路中的作用．图5－3－18解析：该电路只把交流的低频成分输送到下一级，C1能通交流，隔直流；L通直流，阻交流是低频扼流圈；C2通高频、阻低频，是高频旁路电容．答案：见解析。
高中物理 5.3 电感和 电容 对交变电流的影响配套课件 新人教版选修32
电阻
感抗
容抗
产 生
定向移动的自由
由于电感线圈
电容器两极板上积累的电荷对向
的 原
因
电荷与不动的离
子间的碰撞
的自感现象阻
碍电流的变化
这个方向定向移动的电荷的反抗
作用
在 电
路 中
的 特
对直流、交流均
有阻碍作用
点
只对变化的电
流如交流有阻
碍作用
不能通直流,只能通变化的电流。
对直流的阻碍作用无限大,对交
流的阻碍作用随频率的降低而增
3
电感和电容对交变电流的影响
第一页，共31页。
课前预习导学
第二页，共31页。
目标导航
学习目标
重点难点
1.通过实验了解电感对交变电流的
阻碍作用,能说出感抗与哪些因素有关。
重点:电感、电容对交
2.通过实验了解电容对交变电流的阻碍
变电流阻碍作用的理解。
作用,能说出容抗与哪些因素有关。
难点:电感、电容对交变电
电容器。
第二十页，共31页。
迁移与应用 3
在收音机线路中,经天线接收下来的电信号既有高频成分,又有低
频成分,经放大后送到下一级,需要把低频成分和高频成分分开,只让低
频成分输送到再下一级,可以采用如图所示电路,其中 a、b 应选择b 是低频扼流圈
B.a 是电容较大的电容器,b 是高频扼流圈
B.图乙中 R 得到的是高频成分
C.图乙中 R 得到的是低频成分
D.图丙中 R 得到的是交流成分
答案:AC
解析:电容器隔直流、通交流,通高频、阻低频,所以甲中 R 得到的
是交流成分,乙中 R 得到的是低频成分,丙中 R 得到的是直流成分,A、C
