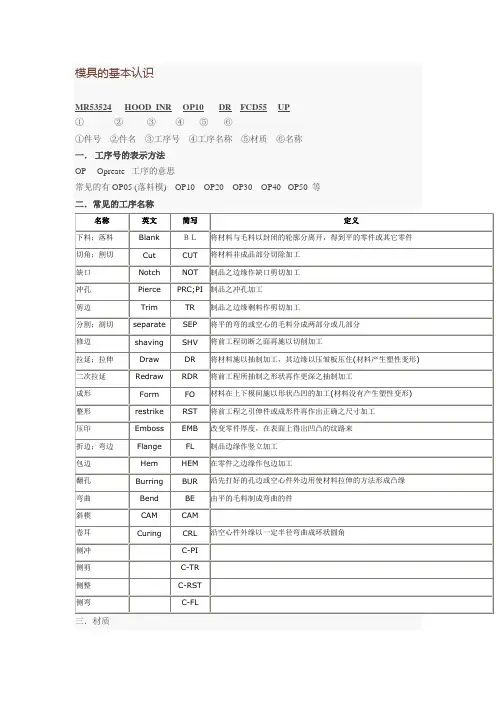

模具基础知识
模具类别和分类方法科学地对模具进行分类,对有计划地发展模具工业，系统地研究和开发模具生产技术，研究和制订摸具技术标准．实砚专业比生产，都具有重要的技术经济意义,对研究和制订模具技术标准体系，具有更重要的阶值,是其基础。
模具分类方法很多，过去常使用的有：按模具结构形式分类，如单工序模,复式冲模等;按使用对象分类，如汽车覆盖件模具、电机模具等；按加工材料性质分类，如金属制品用模具,非金属制用模具等；按模具制造材料分类，如硬质合金模具等；按工艺性质分类，如拉深模、粉末冶金模、锻模等.这些分类方法中,有些不能全面地反映各种模具的结构和成形加工工艺的特点，以及它们的使用功能。
为此，采用以使用模具进行成形加工的工艺性质和使用对象为主的综合分类方法,将模具分为十大类，见表1各大类模具，又可根据模具结构、材料、使用功能以及制模方法等分为若干小类或品种。
模具锻坯下料尺寸的确定方法模具是由若干个零件按一定规则排列的组合体。
模具制造的第一步便是模具零件坯料（俗称模块）的准备。
由于模具零件形式、规格、尺寸和性能的多样性，以及市场上材料的供应状态以圆钢居多，因此,由圆钢形式的原材料截取适当长度，通过改锻获得模块坯料的制坯方式应用极其广泛.但必须解决圆钢直径的选择及其下料长度的确定两个问题。
1、模具零件锻造的目的模具零件坯料准备时锻造的目的有两个：（1）获得一定的几何形状。
（2）改善材料的组织性能和加工性能。
模具中一般的结构件（如固定板、卸料板等）以第一目的为主,而主要的工作零件（如凸模、凹模等）则两项目的兼有。
通过锻造获得模块坯料几何形状的方法，其灵活性极强。
基本可满足模块坯料规格和尺寸多样性的要求,具有节省材料、缩短工时等优点.对于模具中的主要零件，由于其热处理、质量和使用寿命等方面的要求,往往还需要通过锻造来改善原材料的性能。
如通过锻造使材料的组织致密、均匀，使其各向异性不明显等。
这时的锻造不仅是改变几何形状，更重要的是要注意锻造的方法。
如采用纵向镦拔、横向镦拔、三向镦拔和对角线锻造等。
2 锻坯下料尺寸的确定原则锻坯的原材料一般为圆钢，合理选择圆钢直径和确定下科长度是锻造毛坯过程中的重要环节。
其确定原则可归纳如下：（1）体积相等，即锻件毛坯的体积加上锻造过程中金属烧损率应等于原材料(圆钢）的下料体积。
(2）金属烧损率δ即锻造力。
热时产生的氧化皮、脱碳层等的损耗率.一般取δ=0。
05～0.10。
火次增多，锻造不平度大,材料脱碳倾向大时取大值(3）原材料长径比不能太大,一般取L/D=l。
5～2。
5，最大不超过3。
L/D太大,锻件锻造过程中可能发生弯曲、夹层等缺陷.（4）计算后的原材料直径必须按国家标准的规格进行圆整，且最好是工厂库房里现存的或市场上供应的规格。
3 锻坯下料尺寸的计算方法根据以上原则可得出以下计算公式和方法:首先，按原则(l）可得V坯= V锻(l＋δ)%(l)式中，V锻是锻造后的模块体积，也就是模具零件的外形尺寸加上加工余量后的体积.V坯是原材料的下料体积.按原则(3）有L/D=l.5～2.5,即L=(l。
5～2.5）D.这里D为一个估计值，设其为D 估,其计算按下式进行（省略）。
:4 结束语模具零件锻造制坯备料的方式应用广泛。
在备料时应注意以下几点：(１）由于模具零件是单件、小批量生产,生产中以自由锻造为主，必要时配以简单的胎具,因此在计算V坯时，其加工余量的选择应尽量大一点为宜.这样虽然材料略微增加，但从零件的质量和制模周期等因素综合考虑还是合算的。
（2）原材料外表锈蚀严重时,金属的烧损率也应取大一点。
（3)圆钢一般采用锯床切割下料,应避免先锯一缺口，然后打断的操作方法，同时原材料上不应有毛刺等缺陷存在。
（4)原材料为方料或由厚板气割下料时，也可按前面介绍的四项原则计算下料尺寸，这时原则（１）可改为L/A坯=1.5~2.5（A坯为坯料截面的边长塑料模具设计步骤1. 接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。
2。
塑料制件说明书或技术要求.3。
生产产量。
4。
塑料制件样品。
通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具.2. 收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。
1。
消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。
例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么,塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度,有无涂装、电镀、胶接、钻孔等后加工。
选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。
此外，还要了解塑料的塑化及成型工艺参数。
2。
消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。
成型材料应当满足塑料制件的强度要求,具有好的流动性、均匀性和各向同性、热稳定性.根据塑料制件的用途,成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。
3. 确定成型方法：采用直压法、铸压法还是注射法。
4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点.例如对于注射机来说，在规格方面应当了解以下内容:注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数.要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。
5. 具体结构方案(一）确定模具类型：如压制模(敞开式、半闭合式、闭合式)、铸压模、注射模等。
（二）确定模具类型的主要结构选择理想的模具结构在于确定必需的成型设备，理想的型腔数，在绝对可靠的条件下能使模具本身的工作满足该塑料制件的工艺技术和生产经济的要求.对塑料制件的工艺技术要求是要保证塑料制件的几何形状，表面光洁度和尺寸精度。
生产经济要求是要使塑料制件的成本低，生产效率高,模具能连续地工作，使用寿命长,节省劳动力.影响模具结构及模具个别系统的因素很多，很复杂：1。
型腔布置。
根据塑件的几何结构特点、尺寸精度要求、批量大小、模具制造难易、模具成本等确定型腔数量及其排列方式。
对于注射模来说，塑料制件精度为3级和3a级，重量为5克，采用硬化浇注系统，型腔数取4—6个；塑料制件为一般精度(4—5级）,成型材料为局部结晶材料，型腔数可取16—20个；塑料制件重量为12-16克，型腔数取8—12个；而重量为50-100克的塑料制件，型腔数取4—8个。
对于无定型的塑料制件建议型腔数为24-48个，16-32个和6-10个.当再继续增加塑料制件重量时，就很少采用多腔模具.7—9级精度的塑料制件,最多型腔数较之指出的4—5级精度的塑料增多至50%。
2. 确定分型面。
分型面的位置要有利于模具加工,排气、脱模及成型操作，塑料制件的表面质量等。
3。
确定浇注系统(主浇道、分浇道及浇口的形状、位置、大小）和排气系统（排气的方法、排气槽位置、大小）。
4. 选择顶出方式（顶杆、顶管、推板、组合式顶出），决定侧凹处理方法、抽芯方式。
5。
决定冷却、加热方式及加热冷却沟槽的形状、位置、加热元件的安装部位。
6。
根据模具材料、强度计算或者经验数据，确定模具零件厚度及外形尺寸，外形结构及所有连接、定位、导向件位置.7。
确定主要成型零件，结构件的结构形式.8. 考虑模具各部分的强度，计算成型零件工作尺寸。
以上这些问题如果解决了，模具的结构形式自然就解决了。
这时，就应该着手绘制模具结构草图，为正式绘图作好准备。
5. 绘制模具图要求按照国家制图标准绘制，但是也要求结合本厂标准和国家未规定的工厂习惯画法.在画模具总装图之前，应绘制工序图，并要符合制件图和工艺资料的要求。
由下道工序保证的尺寸，应在图上标写注明“工艺尺寸”字样.如果成型后除了修理毛刺之外,再不进行其他机械加工，那么工序图就与制件图完全相同。
在工序图下面最好标出制件编号、名称、材料、材料收缩率、绘图比例等。
通常就把工序图画在模具总装图上。
1. 绘制总装结构图绘制总装图尽量采用1：1的比例，先由型腔开始绘制,主视图与其它视图同时画出。
模具总装图应包括以下内容:1. 模具成型部分结构2. 浇注系统、排气系统的结构形式。
3。
分型面及分模取件方式.4。
外形结构及所有连接件，定位、导向件的位置。
5。
标注型腔高度尺寸（不强求,根据需要)及模具总体尺寸。
6。
辅助工具(取件卸模工具,校正工具等）。
7. 按顺序将全部零件序号编出，并且填写明细表。
8。
标注技术要求和使用说明。
模具总装图的技术要求内容：1。
对于模具某些系统的性能要求。
例如对顶出系统、滑块抽芯结构的装配要求。
2。
对模具装配工艺的要求。
例如模具装配后分型面的贴合面的贴合间隙应不大于0。
05mm模具上、下面的平行度要求，并指出由装配决定的尺寸和对该尺寸的要求。
3。
模具使用，装拆方法.4。
防氧化处理、模具编号、刻字、标记、油封、保管等要求。
5。
有关试模及检验方面的要求。
2。
绘制全部零件图由模具总装图拆画零件图的顺序应为：先内后外，先复杂后简单，先成型零件，后结构零件。
1。
图形要求：一定要按比例画，允许放大或缩小。
视图选择合理,投影正确，布置得当。
为了使加工专利号易看懂、便于装配，图形尽可能与总装图一致,图形要清晰。
2. 标注尺寸要求统一、集中、有序、完整.标注尺寸的顺序为：先标主要零件尺寸和出模斜度，再标注配合尺寸，然后标注全部尺寸。
在非主要零件图上先标注配合尺寸，后标注全部尺寸。
3. 表面粗糙度。
把应用最多的一种粗糙度标于图纸右上角，如标注“其余3。
2。
”其它粗糙度符号在零件各表面分别标出。
4. 其它内容，例如零件名称、模具图号、材料牌号、热处理和硬度要求,表面处理、图形比例、自由尺寸的加工精度、技术说明等都要正确填写。
模具基础知识
模具基础知识模具是一种工程机械，用于制造各种产品、零件或工艺品。
在工业生产中，模具的使用是必不可少的。
模具制作需要掌握一定的基础知识才能确保制作出高质量的模具。
本文将介绍一些模具基础知识。
一、模具的概念模具是指用于制造零部件、工件或产品的模具。
它是一种具有形状、尺寸及表面质量等各种技术要求的专用工具，在加工制造过程中，能够为被加工的工件提供必要的工作程序、定位和夹紧以及所需的工艺条件。
二、模具的分类模具按照不同的分类标准可以分为多种类型，这里简单介绍几种常见的分类：1.按照用途来划分，模具可以分为成型模、冷却模和检测模等。
2.按照加工用途划分，模具可以分为压铸模、注塑模、挤出模、拉伸模等。
3.按照模具制作材料分类，模具可以分为金属模、非金属模和混合材料模。
三、模具的结构模具的结构是指模具的内部组成部分。
模具包括模具底板、模架、活动模、固定模、顶板、滑块等部件。
其中模具底板是模具的主体，承载着整个模具的负载。
模架是连接模具底板和活动模的桥梁，它的作用主要是固定模垫，并通过导柱保持模具的水平度。
活动模和固定模是模具的核心部分，活动模通过模柱和滑块保持了活动位置，固定模则通过导柱固定在模架上。
顶板和滑块是实现模具射出、顶出等功能的关键部分，它们的运动轨迹要与活动模、固定模和模具底板上的间隙相配合，以便实现模具的正常工作。
四、模具的制作材料常见的模具材料包括钢、铝、铜、铸铁、青铜等。
选择材料的时候应注意以下几点：1.选择材料要考虑到所需的强度和硬度等性能。
2.要选择耐磨、耐蚀的材料。
3.应按照所生产的产品数量和品质而选择材料。
五、模具的制作过程模具的制作过程分为模具设计和模具加工两个部分。
模具设计包括产品设计、模具结构设计、材料选用等，需要具备较高的技术水平和设计能力。
模具加工的过程主要包括加工制造、试装功能、加工修整、热处理和表面处理等五个阶段。
六、模具维护与保养模具在使用过程中需要进行定期的维护与保养，以便延长模具的使用寿命。
模具基础知识培训完整版docx
引言：模具是制造工业产品不可或缺的工具。
了解模具基础知识对于提高工作效率、改善产品质量至关重要。
本文将深入探讨模具基础知识，包括材料选择、设计原则、制造工艺等方面的内容，以帮助读者对模具有更深入的了解。
概述：模具是一种用于制造工业产品的设备或工具，通过将原材料进行成型、注塑等操作，将其转化为所需的形状和尺寸。
模具的制作需要根据不同的产品需求和工艺进行设计和选择。
正文内容：一、材料选择1. 材料选择的重要性- 模具材料的选择对模具的使用寿命和工作效率有重要影响。
- 合适的模具材料可以提高模具的硬度、耐磨性和耐腐蚀性。
2. 常见的模具材料- 工具钢：具有较高的硬度和韧性，适合制作耐磨性好的模具。
- 不锈钢：具有较好的耐腐蚀性能，适合制作食品加工等需要高洁净度的模具。
- 铝合金：具有较低的密度和较好的导热性，适合制作大型模具。
二、设计原则1. 设计原则的重要性- 模具设计是模具制作的关键环节，对模具的质量和使用寿命起决定性作用。
- 合理的模具设计可以提高模具的生产效率和产品质量。
2. 常用的设计原则- 合理布置导向和定位元件，以确保成品的精度和一致性。
- 减少模具的使用部件，以降低成本和制造工艺的复杂性。
- 设计易于维护和调整的模具结构，以提高生产的灵活性。
三、制造工艺1. 制造工艺的步骤- 模具加工前的准备工作，包括材料准备、图纸分析等。
- 模具加工的具体流程，包括铣削、车削、磨削等工艺。
- 加工后的模具调试和修正工作，以确保模具的准确性和可靠性。
2. 工艺中的关键技术- 数控加工技术：利用计算机控制设备进行加工，提高加工精度和效率。
- 电火花加工技术：通过电火花放电来进行精细加工，适用于加工高硬度材料。
四、模具检测1. 模具检测的目的- 检测模具的准确性和可靠性，确保模具制作的质量。
- 检测模具的磨损状况和维护情况，及时进行维修和更换。
2. 常用的检测方法- 三坐标测量：通过测量模具的坐标值来评估模具的准确度。
