口腔材料学考点整理
《口腔材料学》课程笔记
《口腔材料学》课程笔记第一章：绪论一、口腔材料学的发展简史1. 古代时期- 使用自然材料：古埃及人使用金线固定脱落的牙齿，古印度人使用象牙和竹子制作假牙。
- 早期修复技术：古希腊和罗马时期，已经开始使用黄金丝和铅板进行牙齿修复。
2. 中世纪至文艺复兴时期- 金属牙套：15世纪，意大利人开始使用黄金制成的牙套来固定牙齿。
- 早期义齿：17世纪，出现了用象牙和牛骨制成的义齿。
3. 19世纪- 银汞合金的发明：1830年代，银汞合金开始被用作牙齿填充材料。
- 陶瓷材料的兴起：19世纪末，陶瓷开始用于制作牙齿修复体。
4. 20世纪初- 复合树脂的发展：20世纪50年代，丙烯酸复合树脂被开发出来，成为牙科修复的重要材料。
- 粘接技术的进步：60年代，牙科粘接技术的发展，使得牙齿修复更加便捷。
5. 20世纪中叶至今- 生物材料的引入：70年代，生物材料如羟基磷灰石等开始应用于口腔种植。
- 纳米技术的应用：21世纪初，纳米技术在口腔材料学中的应用，提高了材料的性能。
二、口腔材料学的分类与特点1. 分类- 按应用领域：- 牙体修复材料：银汞合金、复合树脂、玻璃离子体等。
- 义齿修复材料：咬合材料、印模材料、灌注材料等。
- 口腔植入材料：骨替代材料、种植体材料等。
- 口腔预防材料：氟化物、窝沟封闭剂等。
- 按材料性质：- 金属材料：银汞合金、不锈钢、钛等。
- 非金属材料：陶瓷、复合树脂、硅橡胶等。
- 生物材料：羟基磷灰石、胶原蛋白等。
- 复合材料：碳纤维增强复合材料等。
2. 特点- 生物相容性：材料必须对人体无毒、无刺激，不引起免疫反应。
- 物理化学性能：包括强度、韧性、耐磨性、色泽稳定性等。
- 美观性：材料的色泽、透明度等需与自然牙齿相似。
- 操作性能：固化时间、可塑性、粘接性能等需满足临床操作需求。
三、口腔材料的研究方法与评价标准1. 研究方法- 实验室研究：- 材料制备：合成、加工、改性等。
- 性能测试：力学、热学、电学等性能的测试。
口腔材料学知识点
口腔材料学知识点一.名词解释1.口腔材料学：是将材料科学与口腔医学结合在一起的一门界面科学，主要内容包括口腔医学应用的各种人工材料的种类、性能特点、用途和应用中应当注意的问题。
2.应力stress：物体发生形变时内部产生了大小相等但方向相反的反作用抵抗外力，定义单位面积上的这种反作用力为应力。
3.应变strain：当物体在外力作用下不能产生移动时，它的几何形状和尺寸将发生变换，这种形变称为应变。
4.弹性极限elastic limit：材料不发生永久形变所能承受的最大应力值。
5.弹性变形elastic deformation：物体在外力作用下产生变形，外力去除后变形的物体可完全恢复其原始形状，这种变形称为弹性变形；如果外力去除后变形物体发生永久变形，不能完全恢复其原始形状，则称为塑性变形plastic deformation。
6.生物安全性：是指材料制品是否具有安全使用的性质。
7.老化aging：高分子材料在加工、贮存和使用过程中由于内外因素的综合作用，其物理、化学性质和力学性能逐渐变化的现象，称为老化。
8.蠕变：是指固体材料在保持应力不变的条件下，应变随时间延长而增加的现象。
9.疲劳fatigue：指材料在交变应力作用下发生失效或断裂的现象。
疲劳强度：是指材料在交变应力作用下经过无限次循环而不发生破坏的最大应力，表示了材料抵抗疲劳破坏的能力。
10.汞齐化amalgamation：由银合金粉与汞在室温下混合后形成坚硬合金，这一形成合金的过程称~。
11.印模材料impression material：制取口腔印模所用的材料。
12.模型材料model material：用来制作口腔软硬组织阳模或修复体模型的材料。
13.根管充填材料：用于根管治疗过程中充填封闭根管牙髓腔及根管空隙的材料。
14.义齿高分子材料：用于制作口腔颌面部缺损的修复体的聚合物材料，包括活动义齿基托树脂、颌面赝复材料、义齿用塑料牙等。
口腔材料学考点整理
口腔材料学考点整理1.口腔材料的分类：根据用途和性能特点，口腔材料可分为金属材料、合金材料、高分子材料和无机材料等。
金属材料主要用于修复，包括黄金合金和钛合金等；合金材料主要用于制作基牙和核座或模型等；高分子材料包括复合树脂、陶瓷等，常用于修复和固定；无机材料如植骨材料和牙本质脱敏剂等。
2.口腔材料的物理性能：包括力学性能、光学性能、导电性能、密度等。
力学性能指材料的抗压、抗拉、抗弯等强度和韧性；光学性能包括材料的折射率、透光性和色彩稳定性等；导电性能主要应用于电子设备的制作；材料的密度则与体积和重量有关，常用于计算其比重。
3.口腔材料的化学性能：主要包括材料的稳定性、腐蚀性和溶解性等。
材料的稳定性指其在不同环境下的化学稳定性和热稳定性；腐蚀性是材料与周围环境发生化学反应而损坏的能力，常与接触到的食物、唾液和种植体等有关；溶解性是材料在不同介质中的溶解性能。
4.口腔材料的生物相容性：口腔材料必须具有良好的生物相容性，即能够与口腔组织相容，不引起组织炎症和排斥反应。
生物相容性包括细胞相容性、组织相容性和免疫相容性等。
材料的细胞相容性指其对细胞的影响，如细胞附着、增殖和分化等；组织相容性指材料与周围组织结合紧密，无渗漏和炎症反应；免疫相容性指材料不引起免疫系统的过度反应。
5.口腔材料的制备与加工：包括材料的选择、制备方法和加工工艺等。
材料的选择要考虑其物理性能、化学性能和生物相容性等因素；制备方法包括传统加工方法和先进制备技术，如铸造、烧结、注塑和复合等；加工工艺包括材料的造型、烘烤、调整和喷砂等。
6.口腔材料的应用：口腔材料在口腔医学中广泛应用于口腔修复、固定和种植等方面。
口腔修复主要指口腔内充填物、修复材料和义齿等；固定包括牙套、固定桥和正畸器等；种植则主要涉及植入体和种植牙。
以上是口腔材料学的一些重要考点整理。
掌握这些知识，有助于口腔医学专业学生对口腔材料的选择和应用有更深入的理解，提高临床工作的水平和质量。
口腔材料学题库及答案详解
口腔材料学题库及答案详解一、单项选择题1. 口腔材料学是研究什么的学科？A. 口腔疾病的诊断和治疗B. 口腔材料的物理化学性质及其应用C. 口腔生物材料的制备和性能D. 口腔修复材料的分类和选择答案：B2. 以下哪种材料不属于口腔修复材料？A. 银汞合金B. 复合树脂C. 陶瓷材料D. 不锈钢答案：D3. 口腔材料的生物相容性主要指的是什么？A. 材料的硬度B. 材料的耐磨性C. 材料与口腔组织的相容性D. 材料的美观性答案：C二、多项选择题4. 口腔修复材料应具备哪些特性？A. 良好的生物相容性B. 适当的机械强度C. 良好的美观性D. 易于加工和操作答案：ABCD5. 以下哪些因素会影响口腔材料的性能？A. 材料的化学成分B. 材料的加工工艺C. 口腔环境D. 患者的口腔卫生习惯答案：ABC三、判断题6. 所有口腔材料在使用前都需要进行消毒处理。
答案：错误7. 口腔材料的磨损会影响其使用寿命和修复效果。
答案：正确四、简答题8. 简述口腔材料学的主要研究内容。
答案：口腔材料学主要研究口腔材料的物理、化学、生物性质，以及这些性质如何影响材料在口腔修复和治疗中的应用。
包括材料的选择、制备、性能测试和临床应用等方面。
9. 列举至少三种常见的口腔修复材料，并简要说明它们的特点。
答案：银汞合金：具有较高的机械强度和耐磨性，但美观性较差。
复合树脂：具有良好的美观性和可塑性，但耐磨性相对较差。
陶瓷材料：具有优异的美观性和生物相容性，但脆性较大，容易折断。
五、论述题10. 论述口腔材料的生物相容性的重要性及其评估方法。
答案：生物相容性是指材料与生物体接触时，不引起或最小限度引起生物体的不良反应。
在口腔材料学中，生物相容性尤为重要，因为口腔材料直接与口腔组织接触，可能影响口腔健康。
评估生物相容性的方法包括体外细胞毒性测试、体内植入实验等，通过这些方法可以评估材料对细胞生长、组织反应等的影响。
六、案例分析题11. 某患者需要进行牙齿修复，牙医为其选择了一种新型的口腔修复材料。
口腔材料学知识点
口腔材料学知识点1.口腔材料的分类口腔材料可以根据其应用和性质进行分类。
按照应用可分为固定修复材料（如牙合金、烤瓷等）、可移动修复材料（如假牙、义齿基托等）、内置修复材料（如种植体）、软组织修复材料等；按照性质可分为金属类、陶瓷类、高分子类（树脂类）、复合类、生物材料等。
2.口腔材料的性能要求口腔材料在应用中需要满足一系列的性能要求，包括力学性能（如强度、硬度、韧性等）、生物相容性（即与口腔组织的相容性，不能引起过敏反应或毒性反应）、生化稳定性（耐腐蚀性和抗龋性）、导电性（主要用于金属材料的导电性能）、透明性（如瓷材料的透光性）等。
3.口腔材料的制备和加工口腔材料的制备和加工包括原材料的选择、成形加工和表面处理等过程。
通常需要将材料制备成合适的形状和尺寸，以便于在口腔中进行修复和治疗。
制备和加工的过程中需要考虑材料的特性和工艺的可行性，选择合适的方法和设备进行加工。
4.口腔材料的应用口腔材料广泛应用于牙齿的修复、替代和美容等方面。
如烤瓷冠、烤瓷桥、义齿基托、种植体等。
这些材料可以恢复和改善牙齿的功能和外观，提高患者的口腔健康和生活质量。
5.口腔材料的评价和测试方法口腔材料的性能评价和测试是口腔材料学的重要内容。
常用的方法包括力学测试（如弯曲强度、抗压强度等）、生物相容性试验（如细胞毒性测试、皮肤刺激测试等）、腐蚀测试、牙色度测试等。
这些测试方法可以评估材料的性能和适用性。
6.口腔材料的发展和研究热点随着口腔学科的发展和技术的进步，口腔材料的研究日益深入。
当前的研究热点包括口腔材料的数字化设计和制造、生物材料的可降解性和组织再生、材料的纳米技术应用等。
这些研究将推动口腔材料的发展和创新，提高口腔修复和治疗的效果。
以上是口腔材料学的一些基本知识点。
通过对口腔材料的分类、性能要求、制备和加工、应用、评价和测试方法以及发展和研究热点的了解，可以更好地理解和应用口腔材料学的知识，提高口腔修复和治疗的质量和效果。
口腔材料学个人整理重点

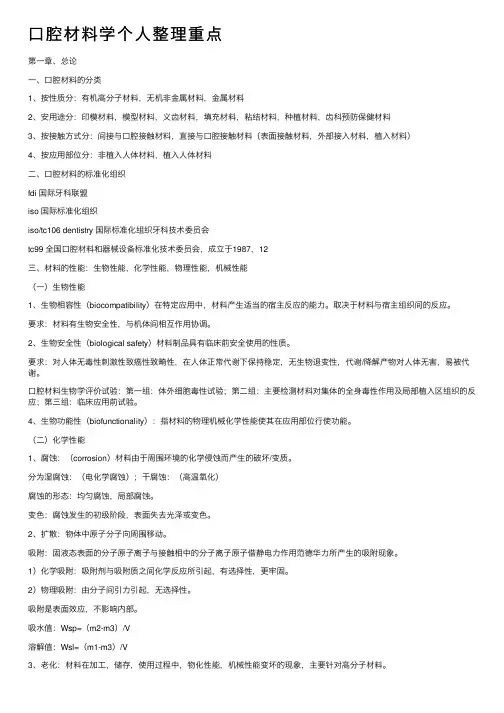

⼝腔材料学个⼈整理重点第⼀章、总论⼀、⼝腔材料的分类1、按性质分：有机⾼分⼦材料，⽆机⾮⾦属材料，⾦属材料2、安⽤途分：印模材料，模型材料，义齿材料，填充材料，粘结材料，种植材料，齿科预防保健材料3、按接触⽅式分：间接与⼝腔接触材料，直接与⼝腔接触材料（表⾯接触材料，外部接⼊材料，植⼊材料）4、按应⽤部位分：⾮植⼊⼈体材料，植⼊⼈体材料⼆、⼝腔材料的标准化组织fdi 国际⽛科联盟iso 国际标准化组织iso/tc106 dentistry 国际标准化组织⽛科技术委员会tc99 全国⼝腔材料和器械设备标准化技术委员会，成⽴于1987，12三、材料的性能：⽣物性能，化学性能，物理性能，机械性能（⼀）⽣物性能1、⽣物相容性（biocompatibility）在特定应⽤中，材料产⽣适当的宿主反应的能⼒。
取决于材料与宿主组织间的反应。
要求：材料有⽣物安全性，与机体间相互作⽤协调。
2、⽣物安全性（biological safety）材料制品具有临床前安全使⽤的性质。
要求：对⼈体⽆毒性刺激性致癌性致畸性，在⼈体正常代谢下保持稳定，⽆⽣物退变性，代谢/降解产物对⼈体⽆害，易被代谢。
⼝腔材料⽣物学评价试验：第⼀组：体外细胞毒性试验；第⼆组：主要检测材料对集体的全⾝毒性作⽤及局部植⼊区组织的反应；第三组：临床应⽤前试验。
4、⽣物功能性（biofunctionality）：指材料的物理机械化学性能使其在应⽤部位⾏使功能。
（⼆）化学性能1、腐蚀：（corrosion）材料由于周围环境的化学侵蚀⽽产⽣的破坏/变质。
分为湿腐蚀：（电化学腐蚀）；⼲腐蚀：（⾼温氧化）腐蚀的形态：均匀腐蚀，局部腐蚀。
变⾊：腐蚀发⽣的初级阶段，表⾯失去光泽或变⾊。
2、扩散：物体中原⼦分⼦向周围移动。
吸附：固液态表⾯的分⼦原⼦离⼦与接触相中的分⼦离⼦原⼦借静电⼒作⽤范德华⼒所产⽣的吸附现象。
1）化学吸附：吸附剂与吸附质之间化学反应所引起，有选择性，更牢固。
口腔材料学考点整理
1、基托变形影响因素P159（1）装盒不妥，压力过大（2）填胶过迟（3）升温过快（4）基托厚薄差异过大（5）冷却过快，开盒过早2、基托产生气孔的原因1.升温过高过快2.粉液比失调（牙托水过多过少）3.填塞过早过迟4.压力不足3、影响树脂光固化深度的因素P91（1）材料的透明度（2）照射光源有效波长的光强度（3）照射时间（4）光源离材料表面的距离4、蠕变指的是什么P51蠕变是指固体材料在保持应力不变的条件下，应变随时间延长而增加的现象。
（与塑性变形不同，塑性变形通常在应力超过弹性极限之后才出现，而蠕变只要应力的作用时间相当长，它在应力小于弹性极限时也能出现。
牙科银汞合金存在蠕变现象，蠕变较大，更容易产生应变积累和断裂以及修复体边缘破碎，可导致继发龋。
）5、种植材料的性能（1）生物学性能→生物安全性、生物相容性、生物功能性（2）适宜的力学性能（3）良好的化学稳定性（4）可消毒灭菌（5）良好的加工成型性和临床操作性（6）生产实用6、常用的口腔种植材料——钛7、对牙髓刺激最小的水门汀——氧化锌丁香酚水门汀8、修复常用器材——金刚砂9、磷酸锌水门汀的性能要求（1）凝固时间：2~5分钟（2）薄膜厚度：≤25μm（3）粘固性能：机械嵌合力固位（4）力学性能：压缩强度70~110MPa，径向拉伸强度大约为5.5MPa，弹性模量约13.7GPa （5）尺寸变化：凝固初期轻微膨胀，凝固后轻微收缩0.04%~0.06%（6）溶解性：在唾液中会逐渐溶解，溶解导致强度和粘固力降低。
粉液比小，固化后材料在唾液中溶解性大。
（7）传导性：不到热，也不导电（8）牙髓刺激性：对牙髓和牙龈有较大的刺激。
但引起的牙髓反应一般是可逆的，通常在5~8周后可以恢复。
10、烤瓷合金的性能要求（1）合金的熔化温度＞瓷的烧结温度和焊料的焊接温度（2）合金表面应具有较高的表面能（3）合金与瓷之间要有良好的结合（4）合金与瓷的热膨胀系数相近（5）合金基底应有充分的刚性和强度（6）合金及其表面的氧化物不会降低瓷的强度（7）铸造合金应当具有良好的铸造性能11、影响粘结效果的因素P105（1）湿度（2）温度（3）应力（4）微生物和酶（5）化学反应（6）临床操作12、对组织有毒性的金属元素P20铜、钒V、砷As、锑Sb、铁Fe、镍Ni、钴Co13、藻酸盐的缓凝剂P128无水碳酸钠、磷酸三钠及草酸盐14、种植材料的性能P220（7）生物学性能→生物安全性、生物相容性、生物功能性（8）适宜的力学性能（9）良好的化学稳定性（10）可消毒灭菌（11）良好的加工成型性和临床操作性（12）生产实用15、模型材料的性能P141（1）良好的流动性、可塑性（2）适当的凝固时间（3）良好的复制再现性（4）尺寸稳定性好（5）抗压强度大，表面硬度高，耐磨性强（6）与印模材料兼容（7）操作简便，取材方便，价格低廉16、影响藻酸盐的尺寸稳定性的因素——凝溢和渗润（1）凝溢syneresis ：凝固后的藻酸盐印模含有大量的水分，水分减少时印模的体积发生收缩，甚至出现干裂，这种现象称为凝溢（2）渗润imbibition ：藻酸盐印模接触水后会进一步吸收水分，导致体积膨胀，此现象称为渗润。
口腔材料学超详细知识点
名词解释#线胀系数linear expansion coefficient是指固体物质的温度每改变1摄氏度时，其长度的变化和它在0摄氏度时的长度之比。
它是表示物体长度随温度变化的物理量，单位为每【开尔文】，符号为K-1#弹性模量modulus of elasticity是量度材料刚性的量，也称杨氏模量，它是指材料在弹性状态下的应力与应变的比值，在应力-应变曲线上，弹性模量就是弹性变形阶段应力-应变线段的斜率，即单位弹性应变所需的应力，它表示材料抵抗弹性形变的能力，也称刚度#粘结bonding/adhesion是指两个同种或异种的固体物质通过介于两者表面的另一种物质作用而产生牢固结合的现象。
#生物相容性biocompatibility是指在特定应用中，材料产生适当的宿主反应的能力。
包括组织对材料的影响及材料对组织的影响。
#生物安全性biological safety是指材料制品是否具有安全使用的性质，亦即材料制品对人体的毒性，人体应用后是否会因材料的有害成分对人体造成短期或长期的损害#生物功能性biofunctionability指材料的物理机械及化学性能能使其在应用部位行使功能的性质。
口腔材料学是将材料科学与口腔医学结合在一起的一门界面科学，主要内容包括口腔医学应用的各种人工材料的种类、性能特点、用途和应用中应当注意的问题。
弹性形变elastic deformation物体在外力作用下产生形变，外力去除后变形的物体可完全恢复其原始形状则称为~塑性形变plastic deformation物体在外力作用下产生形变，若外力去除后变形的物体不能完全恢复其原始形状，则称为~应力stress物体发生形变时内部产生了大小相等但方向相反的反作用抵抗外力，定义单位面积上的这种反作用力为应力。
弹性极限elastic limit材料不发生永久形变所能承受的最大应力值。
汞齐化amalgamation汞在室温下是液态，由银合金粉与汞在室温下混合后形成坚硬合金，这一形成合金的过程称~。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、基托变形影响因素P159（1）装盒不妥，压力过大（2）填胶过迟（3）升温过快（4）基托厚薄差异过大（5）冷却过快，开盒过早2、基托产生气孔的原因1.升温过高过快2.粉液比失调（牙托水过多过少）3.填塞过早过迟4.压力不足3、影响树脂光固化深度的因素P91（1）材料的透明度（2）照射光源有效波长的光强度（3）照射时间（4）光源离材料表面的距离4、蠕变指的是什么P51蠕变是指固体材料在保持应力不变的条件下，应变随时间延长而增加的现象。
（与塑性变形不同，塑性变形通常在应力超过弹性极限之后才出现，而蠕变只要应力的作用时间相当长，它在应力小于弹性极限时也能出现。
牙科银汞合金存在蠕变现象，蠕变较大，更容易产生应变积累和断裂以及修复体边缘破碎，可导致继发龋。
）5、种植材料的性能（1）生物学性能→生物安全性、生物相容性、生物功能性（2）适宜的力学性能（3）良好的化学稳定性（4）可消毒灭菌（5）良好的加工成型性和临床操作性（6）生产实用6、常用的口腔种植材料——钛7、对牙髓刺激最小的水门汀——氧化锌丁香酚水门汀8、修复常用器材——金刚砂9、磷酸锌水门汀的性能要求（1）凝固时间：2~5分钟（2）薄膜厚度：≤25μm（3）粘固性能：机械嵌合力固位（4）力学性能：压缩强度70~110MPa，径向拉伸强度大约为5.5MPa，弹性模量约13.7GPa （5）尺寸变化：凝固初期轻微膨胀，凝固后轻微收缩0.04%~0.06%（6）溶解性：在唾液中会逐渐溶解，溶解导致强度和粘固力降低。
粉液比小，固化后材料在唾液中溶解性大。
（7）传导性：不到热，也不导电（8）牙髓刺激性：对牙髓和牙龈有较大的刺激。
但引起的牙髓反应一般是可逆的，通常在5~8周后可以恢复。
10、烤瓷合金的性能要求（1）合金的熔化温度＞瓷的烧结温度和焊料的焊接温度（2）合金表面应具有较高的表面能（3）合金与瓷之间要有良好的结合（4）合金与瓷的热膨胀系数相近（5）合金基底应有充分的刚性和强度（6）合金及其表面的氧化物不会降低瓷的强度（7）铸造合金应当具有良好的铸造性能11、影响粘结效果的因素P105（1）湿度（2）温度（3）应力（4）微生物和酶（5）化学反应（6）临床操作12、对组织有毒性的金属元素P20铜、钒V、砷As、锑Sb、铁Fe、镍Ni、钴Co13、藻酸盐的缓凝剂P128无水碳酸钠、磷酸三钠及草酸盐14、种植材料的性能P220（7）生物学性能→生物安全性、生物相容性、生物功能性（8）适宜的力学性能（9）良好的化学稳定性（10）可消毒灭菌（11）良好的加工成型性和临床操作性（12）生产实用15、模型材料的性能P141（1）良好的流动性、可塑性（2）适当的凝固时间（3）良好的复制再现性（4）尺寸稳定性好（5）抗压强度大，表面硬度高，耐磨性强（6）与印模材料兼容（7）操作简便，取材方便，价格低廉16、影响藻酸盐的尺寸稳定性的因素——凝溢和渗润（1）凝溢syneresis ：凝固后的藻酸盐印模含有大量的水分，水分减少时印模的体积发生收缩，甚至出现干裂，这种现象称为凝溢（2）渗润imbibition ：藻酸盐印模接触水后会进一步吸收水分，导致体积膨胀，此现象称为渗润。
17. 镍是一种公认的致敏元素18. 铍有明显的细胞毒性19. 根据融化温度可将铸造合金分类：高熔铸造合金（1100℃以上）、中熔铸造合金（501-1100℃）和低熔铸造合金（500℃以下）20.高分子材料分类：橡胶、纤维、塑料1、“三步法”牙本质粘接系统组成P109：由酸蚀剂、底涂剂、粘接树脂三瓶组成。
酸蚀剂为37%的磷酸溶液。
2、“两步法”粘接剂：酸蚀剂、底涂剂与粘接树脂合并一瓶。
18、根管充填材料有哪些（分类）（1）固体充填材料（2）糊剂封闭剂（3）液体类19、金瓷结合的形式P192（1）化学性结合（2）机械嵌合（3）物理性结合（4）界面压缩应力结合20、提高金瓷结合的途径（1）基底金属与烤瓷的线胀系数的匹配（2）适当增加金属的表面粗糙度（3）改善瓷粉熔融后在金属表面的润湿性1、影响面团期形成时间的因素P153：——颗粒、粉液比、室温（1）牙托粉的粒度愈大，达到面团期所需时间愈长，反之亦然；（2）在一定范围内，粉液比大，则材料容易达到面团期，粉液比小，则需较长时间才能达到面团期，不能为了调整面团期形成的时间而人为地改变粉液比，否则将影响基托的质量；（3）室温高，面团期形成时间缩短；室温低，面团期形成时间延长。
为了加快或延缓面团期形成时间，可以通过改变温度来进行适当调控。
2、影响熟石膏凝固时间的因素P144（5点）石膏粉的质量、水粉比、调拌时间和速度、添加剂、水温（1）石膏粉的质量：石膏粉含生石膏多，凝固速度快；含硬石膏（无水石膏）多，凝固缓慢甚至不凝。
（2）水粉比：水量过多，凝固时间延长，抗压强度和表面硬度下降；水量过少，结晶核聚集生长发生早，则凝固时间缩短，膨胀率增大，且气泡多，表面粗糙，硬度下降。
（3）调拌时间和速度：调班时间越长，速度越快，形成的结晶中心越多，凝固速度加快，但膨胀率增大，强度下降。
（4）添加剂：添加缓凝剂（如硼砂等）可以延长凝固时间；添加促凝剂（如硫酸钾等）能够缩短凝固时间。
（5）水温：0~30℃时凝固速度随水温升高而加快；30~50℃时凝固速度与水温升高无明显关系；50~80℃随水温升高反应加剧，使凝固速度变慢。
80℃以上时因高温又再脱水，形成半水硫酸钙而不凝固。
3、临床上常用水门汀分类P68 常用5类（1）磷酸锌水门汀【粘固修复体及正畸附件，中层垫底，乳牙修复】（2）氧化锌丁香酚水门汀【深洞垫底、根管充填、粘固临时修复体、暂封、牙周敷料】（3）氢氧化钙水门汀【深洞垫底、盖髓】（4）聚羧酸锌水门汀【粘固修复体及正畸附件、垫底、乳牙修复、暂时修复】（5）玻璃离子水门汀【粘固修复体及正畸附件、垫底、乳牙修复、恒牙充填修复】问答题：1、理想的根充材料，分类、举例说明理想的根管充填材料应具备（8点）（1）容易充满根管（2）充填后不收缩，不透水分，能充分封闭根管（3）能促进根尖周病变的愈合（4）具有一定的抗菌性能（5）能长期保存在根管中而不被吸收（6）具有射线阻射性，便于X线检查是否充填完满（7）必要时能从根管中取出（8）不使牙体变色分类：（3类）（1）固体根管充填材料：牙胶尖、银尖、塑料尖（2）糊剂封闭剂：氢氧化钙基封闭剂、氧化锌丁香酚封闭剂（3）液体类：FR酚醛树脂2、印模材料分类、举例说明临床上的印模材料的各种属性（？）印模材料主要有三种分类方式（1）弹性和非弹性印模材料（2）可逆性和不可逆性印模材料（3）藻酸盐、琼脂、合成橡胶印模材料1、印模材料的性质要求（10点）√1.良好的生物安全性2.凝固前具有适当的稠度3.具有一定的亲水性4.适当的工作时间和凝固时间5.凝固后具有适度的柔软性6.凝固后具有良好的弹性7.凝固后具有足够的压缩强度和撕裂强度8.良好的细节再现性和尺寸稳定性9.与灌模材料相配伍10.可消毒性理想铸造包埋材料1.有合适的凝固时间2.调和时呈均匀的糊状、并具有良好的流动性3.加热时包埋材料整体或铸腔表面要保持完整4.具有合适的线胀系数5.凝固后有适当的压缩强度6.耐热性好7.适当的粒度与透气性8.铸造完成后，包埋材料易于被破碎9.有良好的操作性10.易于保存名词解释1.凝溢（syneresis）：凝固后的藻酸盐印模含有大量的水分，水分减少时印模的体积发生收缩，甚至出现干裂的现象2.汞齐化（analgamation）：由银合金粉与汞在室温下混合后形成的坚硬的合金。
这一形成合金的过程称作汞齐化3.过冷（super cooling）液体金属需要降至低于平衡凝固温度的某一温度才能凝固的现象4.线膨胀系数（linear expansion coefficient）：是指固体物质温度每改变1摄氏度时，其长度的变化和它在0摄氏度时长度之比。
它是表征物体长度随温度变化的物理量，单位为每开【尔文】5.表面张力（surface tension）：促使液体表面收缩的力叫做表面张力6.应变（strain）：当物体在外力作用下不能产生位移时，它的几何形状和尺寸将发生变化，这种形变称为应变7.应力（stress）：物体发生形变时内部产生了大小相等但方向相反的反作用抵抗外力，定义单位面积上的这种反作用力为应力8.蠕变（creep）：是指固体材料在保持应力不变的条件下，应变随时间延长而增加的现象。
9.老化（aging）：高分子材料在加工、贮存和使用过程中由于内外因素的综合应用，其物理、化学性质和力学性能逐渐变化的现象。
10.生物相容性（biocompatibility）：是指在特定的应用中，材料产生适当的宿主反应的能力。
11.生物功能性（biofunctionability）：指材料的物理机械及化学性能使其在应用部位行驶功能的性质12.生物安全性（biological safety）：是指材料制品是否具有安全使用的性质。
13.润湿性（wettability）：液体在固体表面扩散的趋势称为液体对固体的润湿性，可由液体在固体表面的接触角（contact angle）的大小来表示14.接触角（contact angle）：是指液滴接触固体表面并达到平衡状态时，通过液滴边缘三相点（气、液、固点）作液滴曲面的切线，切线在液滴接触面一侧与固体表面的夹角15.渗润（imbibition）：藻酸盐印模接触水后会进一步吸水分，导致体积膨胀，这一现象称作渗润。
16.弹性变形（elastic deformation）：物体在外力作用下产生变形，外力去除后变形的物体可完全恢复其原始形状，这种变形称为弹性变形17.塑性变形（plastic deformation）：物体在外力作用下产生变形，外力去除后变形的物体发生永久变形，不能完全恢复其原始形状，称为塑性变形18.边缘密合性（marginal sealing）：是指牙齿修复体与牙齿结合界面的密封性能，又称边缘适合性（marginal adaptation）19.包埋材料（casting investment materials）：修复体制作过程中包埋蜡型所用的材料。
