人教版九年级物理全一册《第十五章电流和电路》章节测试卷(带答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》章节测试卷(带答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1.一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（ ）
A．带正电物体的电子发生了转移，使金属箔有了多余的电子
B．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核
C．金属箔上的电子发生了转移，使金属箔缺少电子
D．金属箔上的原子核发生了转移，使金属箔有了多余的电子
2.用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球( )
A．一定带正电 B．一定带负电
C．可能带正电，也可能带负电 D．一定不带电
3.与所示实物图相对应的电路图是下图中的( )
4.手电筒不亮了，小桐拆下灯泡仔细观察(如图所示)并设计了下列选项中四个电路检查灯泡是否烧坏，其中正确的是()
A B C D
5．与实物图对应的电路图是（ ） 第 2 页 共 7 页
A． B． C． D．
6．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．拧下L1后L2不发光 B．电流表测的是总电流
C．电流表测的是L1的电流 D．开关只能控制L2
7.《中华人民共和国道路交通安全法》要求 ：“机动车行驶时，驾驶人、乘坐人员应当按规定使用安全带。”当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不发光；未系安全带时，相当于断开开关，指示灯发光。下图中符合上述要求的电路是( )
A B C D
8.如图所示，所有开关都闭合时，下列电路属于串联电路的是( )
A. B. 第 3 页 共 7 页 C. D.
9．如图，比较的读数大小（ ）
A．I1＞I2＞I3 B．I1＜I2＜I3 C．I1=I2=I D．I2＜I1＜I3
10．某同学利用如图所示电路研究并联电路中电流的规律，闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是()
A.小灯泡L1发生短路
B.小灯泡L2发生短路
C.电流表使用的量程小
D.电流表的正、负接线柱接反了
11．下列说法中错误的是（ ）
A．电路一般由电源、用电器、导线和开关构成
B．在金属导体中自由电子定向移动形成电流，自由电子定向移动的方向就是电流的方向
C．电路中电源外部的电流总是从电源的正极流向负极
D．电源被短路，电路中的电流会很大，而用电器被短路电路中的电流可能不太大
12.妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。当闭合开关 S1 时，暖菜宝开始加热，可通过调节滑动变阻器 第 4 页 共 7 页 Rp控制 温度；当闭合开关 S2 时，暖菜宝可旋转，方便夹菜。两项功能可以单独使用，下列电路图中 符合上述要求的是 ( )
二、填空题
13．左图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个
（填电路元件）接在电路中．
14．某同学用一个双量程电流表测电流时，实际接入电路的是0～0.6 A量程，而他却按0～3 A的量程读数，结果为2.5 A，则实际电流为__ __A。下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲。则台灯应该是电器___ _ ，计算器应该是电器___ 。
电器1 电器2 电器3
100 μA 0.2 A 3 A
15．如图所示，S1和S2闭合，S3断开，电路为 电路，S1和S2、S3都闭合，电路 ．
16．如图所示，某同学要连接由L1和L2组成的并联电路．若开关S要同时控制两盏灯，应将导线M端接到图中 （选填“A”或“B”）点；若开关S只控制L1，则导线的M端应该接到图中的 （选填“A”或“B”）点． S2S1M加热电阻RPS2M加热电阻RPS1S2S1M加热电阻RPS2M加热电阻RPS1A B C D 第 5 页 共 7 页
17．与丝绸摩擦过的玻璃棒分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则____带正电；用久的风扇扇叶上布满灰尘主要是由子风扇旋转扇叶与空气发生
，带电体具有
的性质。 18.如图是小明自制的简易调光灯，小灯泡中的电流方向为 （选填“a到b”或 “b到a”）；当右边的导线向左移动时，灯泡亮度 。（选填“变亮 ”或“变暗 ”）
三、实验探究题
19．如图所示，试在两个虚线框内，选填“电源”和“电流表”的符号，并满足当开关都闭合时两灯能正常工作．
20．甲为研究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的 （选填“A”、“B”或“C”）处．
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是 ．
（3）纠正中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是： （写出一条即可）．
位置 A B C
电流（A） 0.18 0.18 0.36 第 6 页 共 7 页
21．如图是一个电表的表盘．也许你没有学过这种电表的用法，但根据所学的其他电表的读数方法，你也能知道，它的示数是 ，单位是 ．
参考答案
1.C
2.B
3.A
4.C
5.A
6.B
7.D
8. A
9.B
10.C
11.B
12.A
13.开关
14. 0.5； 2 ； 1
15.并；短路
16.A；B
17. B 摩擦 吸引轻小物体
18.a 到 b；变亮 第 7 页 共 7 页 19.
20.（1）C；
（2）电流表的正负接线柱接反；
（3）只做了一次实验（或选择了两个相同规格的灯泡做实验）
21.26；Ω．
部编人教版初中九年级物理全册第十五章《电流和电路》单元测试题(含答案)
九年级电流和电路物理测试题
一、选择题
1、关于比热容，下列说法中正确的是（
）
A.物体的比热容跟物体吸收和放出的热量有关
B.物体的比热容与物体的温度有关
C.物体的比热容与跟物体的质量有关
D.物体的比热容是物体的一种属性，与温度、质量都没有关系
2、如图3所示实验，试管口木塞冲出过程（ ）
A．试管口出现的白雾是水蒸气
B．试管口出现白雾说明水蒸气内能增加
C．能量转化情况与内燃机压缩冲程相同
D．水蒸气对木塞做功，水蒸气的内能减少
3.关于燃料的热值，以下说法正确的是（ ）
A.燃料的热值与燃料的燃烧情况有关 B.容易燃烧的燃料，热值一定大
C.煤的热值比干木柴大，燃烧煤放出的热量一定比燃烧干木柴放出的热量多
D.0.5 g汽油和2 kg汽油，它们的热值是一样的
4.甲、乙两台汽油机，甲的效率比乙高，则（ ）
A.甲每秒钟做的功比乙每秒钟做的功多
B. 消耗同样多的汽油，甲做的有用功比乙做的有用功多
C. 甲消耗的汽油比乙消耗的汽油少
D.做同样多的有用功，甲消耗的汽油比乙消耗的汽油多
5．甲、乙两物体的比热容之比为2∶3，吸收热量之比为3∶1，它们升高的温度相同，则甲、乙两物体的质量之比为
6.（选做题）某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的平均阻力是3.0×103N，消耗燃油1.5×10－3m3（假设燃油完全燃烧）。若燃油的密度ρ＝0.8×103kg/m3，热值q＝4×107J/kg，则：（1）专用车牵引力所做的功为 ；（2）燃油放出的热量为 ；（3）该专用车的热机效率为 ；
（4）汽车的轮胎上有凹凸不平的花纹，这样做的好处为 。
三、计算题
7．铝的比热容为0.88×103J/（Kg•℃）．质量为2.1Kg、初温为70℃的铝温度降低到20℃，放出的热量为多少？这些热量供水吸收。可使质量为0.44Kg的水温度从80℃升高到多少℃？（在一标准大气压）

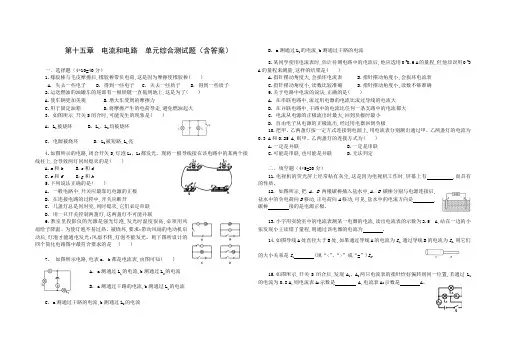

人教版九年级物理全册第十五章电流和电路单元综合测试题(含答案)
第十五章 电流和电路 单元综合测试题（含答案）
一．选择题（4*10=40分）
1.橡胶棒与毛皮摩擦后,橡胶棒带负电荷,这是因为摩擦使橡胶棒( )
A. 失去一些电子 B. 得到一些电子 C. 失去一些质子 D. 得到一些质子
2.运送燃油的油罐车的尾部有一根铁链一直拖到地上,这是为了( )
A.使车辆更加美观 B.增大车受到的摩擦力
C.用于固定油箱 D.将摩擦产生的电荷导走,避免燃油起火
3. 如图所示,开关S闭合时,可能发生的现象是( )
A. L1被烧坏 B. L1、L2均被烧坏
C. 电源被烧坏 D. L2被短路,L1亮
4.如图所示的电路,闭合开关S,灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )
A.a和b B.c和d
C.e和f D.g和h
5.下列说法正确的是( )
A. 一般电路中,开关应最靠近电源的正极
B. 在连接电路的过程中,开关应断开
C. 几盏灯总是同时亮,同时熄灭,它们必定串联
D. 用一只开关控制两盏灯,这两盏灯不可能并联
6.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。则下图所设计的四个简化电路图中最符合要求的是 ( )
7. 如图所示电路,电表a、b都是电流表,由图可知( )
A. a测通过L1的电流,b测通过L2的电流
B. a测通过干路的电流,b测通过L1的电流
C. a测通过干路的电流,b测通过L2的电流 D. a测通过L1的电流,b测通过干路的电流
8.某同学使用电流表时,估计待测电路中的电流后,他应选用0~0.6 A的量程,但他却误用0~3
A的量程来测量,这样的结果是( )
A.指针摆动角度大,会损坏电流表 B.指针摆动角度小,会损坏电流表

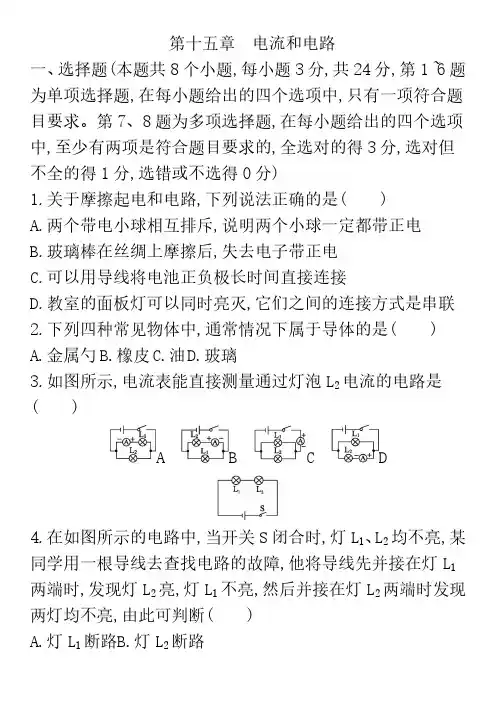

第十五章 电流和电路 物理人教版九年级全一册(含答案)
第十五章 电流和电路
一、选择题(本题共8个小题,每小题3分,共24分,第1~6题
为单项选择题,在每小题给出的四个选项中,只有一项符合题
目要求。第7、8题为多项选择题,在每小题给出的四个选项
中,至少有两项是符合题目要求的,全选对的得3分,选对但
不全的得1分,选错或不选得0分)
1.关于摩擦起电和电路,下列说法正确的是( )
A.两个带电小球相互排斥,说明两个小球一定都带正电
B.玻璃棒在丝绸上摩擦后,失去电子带正电
C.可以用导线将电池正负极长时间直接连接
D.教室的面板灯可以同时亮灭,它们之间的连接方式是串联
2.下列四种常见物体中,通常情况下属于导体的是( )
A.金属勺B.橡皮C.油D.玻璃
3.如图所示,电流表能直接测量通过灯泡L2电流的电路是
( )
A B C D
4.在如图所示的电路中,当开关S闭合时,灯L1、L2均不亮,某
同学用一根导线去查找电路的故障,他将导线先并接在灯L1两端时,发现灯L2亮,灯L1不亮,然后并接在灯L2两端时发现
两灯均不亮,由此可判断( )
A.灯L1断路B.灯L2
断路C.灯L1短路D.灯L2短路
5.某些封闭小区智能门禁系统,住户可以通过刷卡或人脸识
别进入小区,当门禁系统接通电源后,指示灯发光。住户刷卡
或人脸识别成功时(相当于分别闭合对应的开关),电动机工
作,控制门打开。下列关于门禁系统的简化电路设计合理的是
( )
A B C D
6.如图所示,用毛皮摩擦过的橡胶棒接触验电器后,验电器金
属箔张开,下列说法正确的是( )
A.毛皮摩擦过的橡胶棒带正电
B.验电器的工作原理是同种电荷相互排斥
C.通常情况下橡胶棒是导体
D.金属箔张开瞬间,电流的方向是由金属球到金属箔
7.学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动
控制开关组成。照明电路正常工作时应急灯不发光,可由照明
电路为蓄电池充电;照明电路停电时,应急灯发光。下列说法
正确的是( )
A.两个LED灯一定串联
B.LED灯是用半导体材料制成的
人教版九年级全一册物理 第十五章《电流和电路》单元测试卷(有解析)
人教版九年级全一册物理第十五章《电流和电路》单元测试卷
一、单选题（本大题共11小题）
1. 通常条件下都属于绝缘体的是
A．玻璃、铁钉 B．汽油、铜块 C．橡胶、陶瓷 D．橡皮、铅笔芯
2. 家用电冰箱正常工作时的电流大约是（ ）
A．1μA B．1A C．1×105A D．1mA
3. 图中的电路图正确的是（ ）
A． B． C． D．
4. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（ ）
A．甲、乙两球一定带异种电荷 B．甲、乙两球一定带同种电荷
C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷
5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向是从乙流向甲
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，所以甲带负电，乙带正电
6. 如图所示的四个电路图与实物电路对应的是( ) A． B．C． D．
7. 关于串联电路，下列说法正确的是
A．各用电器可以任意连接
B．闭合开关时，离电源近的灯先亮
C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间
D．若某一用电器内部断路，其余用电器仍能工作
8. 如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是
A．房卡相当于一个开关
B．房卡实际上是一个用电器
C．房卡插入槽内时一定是接在干路上
D．房间内的电灯、电视等用电器是并联的
9. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，且只有乙方指示灯亮，当乙方运动员的剑(图中用“S乙”表示)击中甲方导电服时，电路导通，且只有甲方指示灯亮。如图所示的四个电路图中，符合上述要求的是( )
人教版九年级物理第十五章电流和电路 单元测题带答案和解析
1 人教版九年级物理第十五章电流和电路 单元测题带答案和解析
选择题
如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A. 带电棒一定带负电 B. 带电棒一定带正电
C. 两片金属箔一定带同种电荷 D. 两片金属箔一定带异种电荷
【答案】C
【解析】
用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷。但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷。故只有选项C说法正确。故选：C。
选择题
在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式
A. 可能是串联 B. 一定是串联 C. 一定是并联 D. 串联、并联都 2 可以
【答案】C
【解析】
如果两盏灯串联，则通过每盏灯的电流相等。由已知条件得，两灯一定不是串联。只能是并联。故选C.
选择题
某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：
对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类
A. 电路出现了短路 B. 电路出现了断路 C. 并联变成了串联 D.
电源正负极接反
【答案】B
【解析】
电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路。故选B。
选择题
下列关于电源的作用的描述中正确的是
A. 电路中只要有电源，就有电流产生 B. 电路中要有电流，就一定要有电源 3 C. 电路中的开关闭合，就一定有电流存在 D. 以上几种说法均不正确
【答案】B
【解析】
A. 电流产生的条件：①电路两端要有电压；②电路必须为通路。只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在。所以C不正确；D. 因为B的说法正确，所以D不正确。
人教版九年级物理全一册 第十五章《电流和电路》检测卷【含答案】
第十五章《电流和电路》检测卷
一、选择题(每小题5分,共35分)
1.下列物品中,通常情况下属于导体的是 ( )
A.塑料安全帽 B.布手套
C.橡胶鞋 D.钢尺
2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.
以下说法正确的是 ( )
A.毛皮和橡胶棒摩擦的过程中创造了电子
B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C.验电器的金属箔片张开是因为带了异种电荷
D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移
3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲
( )
A.一定带正电荷
B.一定带负电荷
C.可能带负电荷
D.可能带正电荷
4.如图所示的电路,闭合开关时,下列说法正确的是 ( )
A.两灯泡串联
B.开关只能控制灯L2
C.电流表测的是灯L1的电流
D.电流方向:从电流表到开关
5.如图所示,下列说法正确的是( )
A.闭合S2,断开S1、S3,灯L1、L2串联
B.闭合S1、S3,断开S2,灯L1、L2串联
C.闭合S2、S3,断开S1,只有灯L2亮
D.闭合S1、S2,断开S3,只有灯L1亮
6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任
何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合
上述要求的是 ( )
7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只
发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是
( )
A.若灯L1亮,则灯L可能断路
B.若灯L1亮,则灯L一定短路
C.若灯L1不亮,则M一定断路
D.若灯L1不亮,则M一定短路
二、填空题(每空3分,共39分)
8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者
是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有
九年级物理第十五章《电流和电路》测试卷-人教版(含答案)
九年级物理第十五章《电流和电路》测试卷-人教版（含答案）
一、选择题（本大题共14小题）
1．在如图所示的实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮，由此可判断（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
3．如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（ ）
A． B．
C． D．
4．下列说法中正确的是（ ）
A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体
B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷
C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了
D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体
5．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（ ）
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
6．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A．甲电路中，开关S只控制L1 B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L1亮，L2不亮 D．丁电路中，断开开关S，L1不亮，L2亮
7．小谢在做实验时，先连成如图所示的电路，闭合开关1S并观察灯泡亮暗情况后，再闭合开关2S，小谢看到的现象是（ ）
A．两只灯泡一直都不亮 B．两只灯泡一直亮
九年级物理上册《第十五章 电流和电路》单元测试卷及答案(人教版)
第 1 页 共 10 页 九年级物理上册《第十五章 电流和电路》单元测试卷及答案(人教版)
一、单选题
1．物理课堂上“会飞的章鱼”实验演示中，唐老师将塑料丝绳剪成细丝制成“章鱼”，用毛皮分别摩擦“章鱼”和塑料管后，将“章鱼”抛向空中，在其下方用塑料管靠近“章鱼”，“章鱼”在空中飞翔不会落下，如图所示。下列说法正确的是（ ）
A．毛皮与塑料管摩擦的过程中创造了电荷
B．“章鱼”不能落下的原理与验电器的工作原理相同
C．毛皮摩擦后的“章鱼”细丝间会相互吸引
D．摩擦后的“章鱼”与毛皮带上了同种电荷
2．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．用电器
3．如图，在手电筒里安装电池的甲、乙、丙三种方法中，能使电筒工作的是（ ）
A．只有甲 B．只有乙
C．只有丙 D．三种都不工作
4．某同学在进行实验时，按照如图连接好电路。当S1、S2均闭合时，却发现仅有L2发光。产生这一故障的原因是（ ） 第 2 页 共 10 页 A．电源两极跟电路接触不好
B．连接S2的导线头松脱
C．连接L1的导线头松脱 D．连接L2的导线头松脱
5．如图所示的四个电路图中，与左边的实物图对应的是（ ）
A． B．
C． D．
6．如图所示为手按式红绿灯，是一种由行人通过按动按钮控制信号，使机动车道绿灯变为红灯，人行红灯变为绿灯，从而获得一定过街时间的信号机。无行人要通过时，开关S2闭合、S1断开，机动车道绿灯亮。当行人按下开关时，相当于开关S1闭合，S2自动断开，机动车道红灯亮。以下设计的机动车道红绿灯电路图中，可行的是（ ）
A． B． 第 3 页 共 10 页 C．
D．
7．关于生活中的一些电路连接，下列判断正确的是（
）
A．节日的夜晚，街道两边树上的小彩灯一个坏了，其他的就不亮了，它们是并联的
人教版九年级物理全册 第十五章 电流和电路 练习题(含答案)
第 1 页 共 6 页 人教版九年级物理全册 第十五章 电流和电路
一、单选题
1.为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1 ，
立即亮起，再闭合S2 ， 车前大灯L2也亮起．图所示的电路图中符合这一情况的是（ ）
A. B. C. 、 D.
2.某学校保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会亮，表明门都关上了.下图中符合要求的电路图是( )
A. B.
C. D.
3.现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（ ）
A. 两个小球带负电，一个小球带正电 B. 两个小球带正电，一个小球带负电
C. 一个小球带正电，一个小球带负电，一个小球不带电 D. 一个小球带电，两个小球不带电
4.绝缘体是这样一种物质（ ）
A. 没有电荷 B. 没有电子 C. 几乎没有自由电荷 D. 没有正电荷
5.图中，能正确测量通过灯L1电流的电路是（ ）
第 2 页 共 6 页 A. B.
C. D.
人教版九年级全一册物理第十五章电流和电路单元测试题(含答案)
物理第十五章电流和电路单元测试题
一、选择题
1.用带正电的玻璃棒接触验电器的金属球后，金属箔张开，这是因为（ ）
A．玻璃棒上的正电荷转移到验电器上
B．玻璃棒上的电子转移到验电器上
C．验电器上电子转移到玻璃棒上
D．验电器上的正电荷转移到玻璃棒上
2．小明发现玻璃棒很难被压缩，通过实验知道：跟丝绸摩擦后的玻璃棒带电，并与带负电的橡胶板相互吸引，以下说法正确的是（ ）
A．与玻璃棒摩擦后，丝绸带正电
B．与丝绸摩擦后，玻璃棒失去部分的电子
C．玻璃棒很难被压缩，说明玻璃中的分子间不存在间隙
D．玻璃棒很难被压缩，说明玻璃中的分子间存在引力
3.你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的（ ）
A. 开关 B. 导线 C. 电源 D. 发声器
4、如图所示电路，下列情况下能组成串联电路的是（ ）
A．S1、S2都闭合
B．S1闭合，S2断开
C．S1、S2都断开
D．S1断开，S2闭合
5．电灯L1和L2并联在同一电路中，已知L1的电流是干路电流的四分之一，则通过L1、L2的电流之比是（ ）
A．3：4 B．1：3 C．3：1 D．1：4
6．在探究电路的电流规律实验时用了图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.3A、A3为0.6A．测量时的电路图应是（ ）
7．如图所示的电路中，开关只控制灯L2的电路是（ ）
8、下列操作中正确的是（ ）
