调心滚子轴承的安装方法
滚动轴承的安装要点
滚动轴承的安装要点滚动轴承的安装要点1. 安装方法1.1 利用铜棒和手工锺击安装这是安装中小型轴承的一种简便办法。
当轴承内圈为紧配合，外圈为较松配合时，将铜棒紧贴轴承内圈端面，用和锤直接敲击铜棒，通过铜棒传力，将轴承徐徐装到轴上。
轴承内圈较大时，可用铜棒沿轴承内圈端面周围均匀用力敲击，切忌只敲打一边，也不能用力过猛，要对称敲打，轻轻敲打慢慢装上，以免装斜击裂轴承。
当轴承外圈为紧配合，内圈为较松配合时，可采用与上述相反的方法，用手锤敲击紧贴轴承外圈端面的铜棒，把轴承压入轴承座中，最后装到轴上，此法不易损伤机件。
1.2利用套筒安装此法与利用铜棒安装轴承道理相同。
它是将套筒直接压在轴承端面上（轴承装在轴上时压住内圈端面；装在壳体孔内时压仪表6外圈端面），用手锤敲击力能均匀地分布在安装的轴承整个套圈端面上，并能与压力机配合使用，安装省力省时，质量可靠。
安装所用的套筒应为软金属制造（铜或低碳钢管均可）。
若轴承安装在轴上时，套筒内径应略大于轴颈1—4mm，外径略小于轴承内圈挡边直径，或以套筒厚度为准，其厚度应制成等于轴承内圈厚度的2/3—4/5，且套筒两端应平整并与筒身垂直。
若轴承安装在座孔内时，套筒外径应略小于轴承外径。
利用套筒安装轴承时，如机件不大，可臵于台钳上安装。
钳口垫以铜片或铝片，以防轴被夹伤。
如机件尺寸较大，应放在木架上安装。
先将轴承装到轴上，再安装套筒，用手锤均匀敲击套筒慢慢装合。
当套筒端盖为平顶时，手锤应沿其圆周依次均匀敲击套。
表2—1 安装向心轴承和角接触轴承的轴公差带注：①凡对公差有较高要求的场合，应用j5、k5……代替j6、k6……等。
②单列圆锥滚子轴承和单列角接触球轴承，因内部游隙的影响不甚重要，可用k6和m6代替k5和m5。
③应选用轴承径向游隙大于基本组的滚子轴承。
④凡有较高的公差等级或转速要求的场合，应选用h7，IT5为轴颈形状公差。
尺寸大于500mm，其形状公差为IT7。
表2—2 安装推力轴承的轴公差带表2—3 安装向心轴承和角接触轴承的外壳孔公差带表2—4 安装推力轴承的外壳孔公差带筒两边，当套筒端盖呈球面形时，手锤应敲击球面端盖的中心处。
NSK调心滚子轴承安装须知-23136轴承实例
NSK调心滚子轴承安装须知-23136轴承实例SKF调心滚子轴承的外圈滚道呈球面形。
由于外圈滚道的球面曲率中心与轴承中心一致，故而，内圈、滚子及保持架能够对外圈自由倾斜（调心功能）。
调心滚子轴承的准用调心角度因尺寸系列、载荷条件而有所差异，在通常载荷条件下，约为1° - 2.5°。
调心滚子轴承安装须知轴承包装形式轴承更换通常采用新轴承。
轴承应经防锈处理以后进行包装，因为轴承一旦生锈，就会对旋转性能产生影响。
而且，由于轴承按照纳米级（0.001mm）精度生产，微细粉尘也会对轴承旋转造成重大影响，故而，如非必须，切勿拆封。
轴承的核对在新的轴承及包装上标有轴承代号、外观代号、游隙代号，应先与设备上拆下的旧轴承核对无误后，再行更换。
例如23136KE4C3轴承。
（1）轴承代号（轴承系列代号+轴承内径代号）轴承系列代号指，最前面的3 位数字231，内径代号指后2 位数字36。
（2）外观代号外观代号指，KE4字符。
其中，K表示轴承内孔表面形状为锥度1/12的圆锥孔，（K30：表示轴承内孔表面形状为锥度1/30 的圆锥孔。
）E4表示外圈外径面带有润滑槽和润滑孔。
（3）游隙代号游隙代号指字符C3。
此C3 表示单套轴承的游隙，它表示轴承与轴及轴承座的“配合”以及轴承的运行要求，轴承必需的游隙大小。
另外，CN 游隙采用省略代号的方式。
请确认更新轴承与拆卸轴承以上项目相符。
测量轴承游隙在安装圆锥孔轴承时，测量轴承游隙至为重要。
轴承游隙测量方法准备安装器具在着手安装轴承之前，先要研究安装方法及程序，落实必要的安装工具。
有些作业内容需要制作专用夹具，务必事先确定。
○应备齐工夹具、测量器具、操作台、测量平台、清洗槽、轴承加热器或加热油槽，备好轴承、衬套、轴、轴件等。
○场地应选择可安全移动重物的清洁作业面，所用工夹具、测量器具、设备及场地环境应始终保持清洁，不使粉尘进入轴承。
紧定套、退卸套专用配件（1）紧定套紧定套是安装轴承时使用的重要部件。
调心滚子轴承使用说明书
• 不转动轴承，用塞尺轴向插入正上方外圈滚道与一个滚子之间，插入长度约 为整个滚子长，变换塞尺直至感到塞尺有轻度挤紧的感觉为止。
• 从正上方分别测量两列滚子的游隙值ΔrT1、ΔrT2，测量后计算平均值。
• ΔrT=1/2(ΔrT1+ΔrT2)
2.2.2 轴上外径大于200mm的调心滚子轴承安装游隙值的测量
• 不转动轴承，用塞尺轴向插入正下方外圈滚道与一个滚子之间，插入长度约 为一个滚子长，变换塞尺直至感到塞尺有轻度挤紧的感觉为止。
• 不转动轴承，从正下方别测量两列滚子的游隙状态ΔrS1、ΔrS2，测量后计 算平均值。
• ΔrS=1/2(ΔrS1+ΔrS2) • 从图左侧分别测量两列滚子的游隙状态ΔrL1、ΔrL2，测量后计算平均值。
2.4.2 座孔的检测
• 2.4.2.1整体形箱体 • ⑴ 检查箱体的内径尺寸 • 在箱体安装轴承的位置轴向分成三个区域，在每个区域用内径千分尺在轴的
圆周方向等分8处成“米”字形测量4次并记录测量值；确认三个区域测得的 12个数值均符合图纸要求。 • ⑵ 检查内径表面外观 • 查看轴承安装位置的箱体内径表面，是否有擦伤、碰伤、磨损、锈蚀，并处 理箱体内径表面使之达到使用要求。 • 有擦伤、碰伤时用砂纸将凸出部分打平。 • 有锈蚀的箱体内径面，用砂纸将锈蚀部分打掉。 • 磨损的箱体内径表面可根据测量尺寸判断后用电镀或喷镀的方法修补后，最 好再用镗床修正。 • ⑶ 检查修复后，对箱体进行防锈处理。
• 从图左侧分别测量两列滚子的游隙状态ΔrL1、ΔrL2，测量后计算平均值。
• ΔrL=1/2(ΔrL1+ΔrL2)
• 从图右侧分别测量两列滚子的游隙状态ΔrR1、ΔrR2，测量后计算平均值。

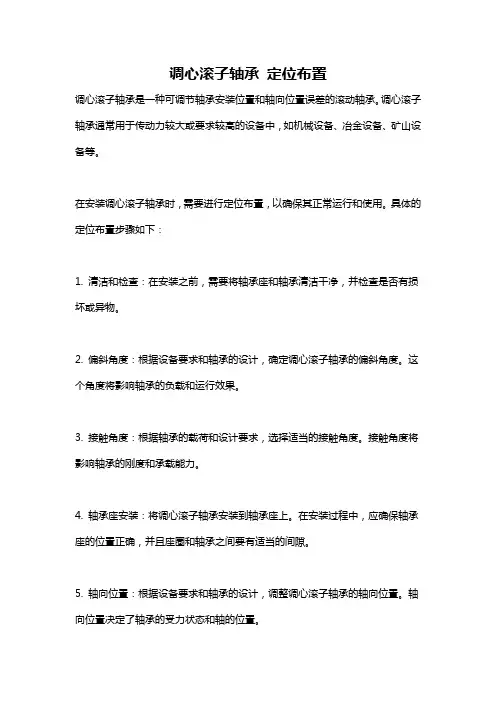

调心滚子轴承 定位布置
调心滚子轴承定位布置
调心滚子轴承是一种可调节轴承安装位置和轴向位置误差的滚动轴承。
调心滚子轴承通常用于传动力较大或要求较高的设备中，如机械设备、冶金设备、矿山设备等。
在安装调心滚子轴承时，需要进行定位布置，以确保其正常运行和使用。
具体的定位布置步骤如下：
1. 清洁和检查：在安装之前，需要将轴承座和轴承清洁干净，并检查是否有损坏或异物。
2. 偏斜角度：根据设备要求和轴承的设计，确定调心滚子轴承的偏斜角度。
这个角度将影响轴承的负载和运行效果。
3. 接触角度：根据轴承的载荷和设计要求，选择适当的接触角度。
接触角度将影响轴承的刚度和承载能力。
4. 轴承座安装：将调心滚子轴承安装到轴承座上。
在安装过程中，应确保轴承座的位置正确，并且座圈和轴承之间要有适当的间隙。
5. 轴向位置：根据设备要求和轴承的设计，调整调心滚子轴承的轴向位置。
轴向位置决定了轴承的受力状态和轴的位置。
6. 固定轴承：确认调心滚子轴承的位置和轴向位置后，使用正确的方法将其固定在轴上，如使用螺栓或锁紧装置。
7. 润滑和密封：在安装完成后，对调心滚子轴承进行润滑，并进行密封处理，以确保其正常运行和使用。
总结：调心滚子轴承的定位布置是为了确保其正常运行和使用，根据设备要求和轴承的设计，选择适当的偏斜角度和接触角度，正确安装轴承座，调整轴向位置，固定轴承，并进行润滑和密封处理。
这样可以保证调心滚子轴承的稳定性、可靠性和寿命。
调心滚子轴承 适用于风力发电机主轴轴承布置说明书
适用于风力发电机主轴轴承布置
目录
特点
设计和安全指导 精度
订货举例、订货号 .............................................. 2 X-life......................................................................................... 3 优化的几何尺寸 ....................................................................... 4 客户定制轴承 ........................................................................... 6 密封 ......................................................................................... 6 润滑 ......................................................................................... 7 保持架 ...................................................................................... 8 后缀 ......................................................................................... 8
0018DA53
图6 再润滑装置
其它信息 ■ TPI 176， Lubrication of Rolling Bearings （滚动轴承的润滑） ■ TPI 252， Lubricators （加脂器）。
如何安装调心滚子轴承？四大注意事项不可忽略
如何安装调心滚子轴承？四大注意事项不可忽略调心滚子轴承的结构使得它具有自动调心功能，既能承受径向负荷，也能承受双向作用的轴向负荷，抗冲击能力强。
主要用途：造纸机械、轧钢机齿轮箱轴承座、轧钢机辊子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机等。
许多人不知道如何安装调心滚子轴承，怕安装不好影响使用，安装中又有哪些需要注意的事项，下面为您讲解。
关于安装大家会想到有专业人员来安装，自己不需要知道太多，其实，了解了安装过程才能更好的使用。
下面小编就来为大家讲解如何安装调心滚子轴承。
如何安装：调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。
外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。
在轴、外壳出现挠曲时，可以自动调荷及二个方向的轴向负荷。
径向负荷能力大，适用于有重负荷、冲击负荷的情况。
内圈内径是锥孔的轴承，可直接安装。
或使用紧定套、拆卸筒安装在圆柱轴上。
保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
对于自调心轴承来说，在将带轴的轴承装入箱体轴孔时，使用中间安装环可防止外圈倾斜与旋转。
应该记住的是，有些尺寸的自调心球轴承的滚珠突出于轴承的侧面，所以中间安装环应该凹进，以防损坏滚珠。
大量的轴承一般都采用机械或液压压入法进行安装。
对于可分离型轴承，内圈与外圈可以分开安装，这样就简化了安装工序，特别是当内外圈都需过盈配合时尤为如此。
在把内圈已安装到位的轴装入已含外圈的轴承箱时，必须注意查看内外圈是否正确对中，以避免划伤轴承滚道和滚动部件。
如果圆柱和滚针轴承采用不带法兰挡边的内圈或一侧有法兰边的内圈时，建议使用安装套筒。
套筒的外径应等于内圈滚道直径F，机械加工的公差标准应d10。
冲压外圈滚针轴承要使用芯轴安装。
通过以上讲解大家是不是对安装调心滚子轴承有了更具体的了解了？在安装过程中，有些事情是要格外注意的，为了不引起不必要的麻烦，今天小编一并为大家讲解到。
提升机导向轮锥孔调心滚子轴承的安装
配合盈量
０ ． ０ ０ ２ ～ ０ ． ０ ３ ０
０ ． ０ ０ ２ － ０ ． ０ ３ ６ ０ ． ０ ０ ３ ～ ０ ． ０ ４ ５ ０ ． ０ ０ ３ ～ ０ ． ０ ５ ３
２ 轴承 装 配时 的游 隙调 整
根据 滚动轴 承在装配前 、后 和运转时所处 的状态不 同 ， 轴承的径 向游隙分为原始游隙 、 配合游 隙和工作游隙 。配合
式中 ：
入 ． 一配合游ቤተ መጻሕፍቲ ባይዱ隙 ：
入 一原始游 隙： Ｙ 一配合 的测量过盈 ： Ｋ 一系数 ， Ｋ ＝ ０ ． ６ ５ （ 内圈紧配合 ） ； Ｋ ＝ ０ ． ５ ５ （ 外 圈紧配合 ） 。
参照上表选择最大过盈量来计算装 配后的最小游 隙值 。
３ 原 始游 隙 的测量 （ 塞 尺法 ）
游 隙是决定 轴承装配质 量的关键 因素 ．由于过盈配 合 的影
＞１ ８ ０ ～２ ５ ０
０． ０ ０ ４ ～ ０． ０ ６ ３
表 ２ 轴承外 圈与轴承座配合（ Ｊ ７ ） ｍｍ
响． 配合游 隙可按下列近 似公式确定 ． 作 为校核轴 承安装 到
位的依据 Ⅲ
Ａ 】 ＝ Ａ — Ｋ Ｙ （ １ ）
【 摘
的借 鉴 。
要】 本文论述 了圆锥孔双列 圆柱滚子轴承 的安装对轴承配合游隙的要 求 ， 以及通过测量和计算确定配合游 隙， 对 轴承
安装进行校核 。 通过 实例计算和应用 ， 验证 了方法的可行性。 介 绍了一种 简便 的配合游 隙计算方法， 为类似的安装 工作提供一定
【 关键词 】 滚动轴承 ； 配合游 隙； 工作游 隙； 计算
Ｓ ｈ ａ ｎ ｄ ｏ ｎ ｇ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｉ ￣Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
调心滚子轴承的安装方法
调心滚子轴承的安装方法调心滚子轴承是广泛应用于工业领域的一种重要的滚动轴承，它能够承受较大的径向和轴向载荷，以及较大的转速范围。
正确的安装方法不仅能够确保滚子轴承的稳定运行，还能延长轴承的使用寿命。
下面将介绍调心滚子轴承的安装方法。
1.确认选择的调心滚子轴承尺寸和型号与设备要求一致。
根据轴承的尺寸和型号，选用合适的夹紧套或适配套，并确保其质量合格。
2.在安装之前，应先清洁轴承座孔和轴颈表面，并用丁酮或酒精擦拭干净。
清除油垢、灰尘、铁屑等杂质。
3.根据轴承的尺寸和型号，确定合适的特制油封或其它密封装置，并进行检查和安装。
确保油封安装正确、完好无损，以防止外界的灰尘、污物和水等进入轴承内部。
4. 将调心滚子轴承放入轴承座孔中，轴承的换向环与座孔配合部分保持一定的间隙。
此时需要注意控制轴承与座孔的安装间隙，一般为0.2~0.3mm较为适宜。
5.接下来需要对调心滚子轴承的位置进行调整。
主要是通过调整调心滚子轴承的调心机构，使其达到所需的调心角度。
调整方法有手动调整和液压调整两种，需要根据具体设备和调心滚子轴承型号的不同来选择。
6.调整好调心角度后，使用适当的滑动剂润滑轴承及相关部件，并确保油脂润滑充分、均匀。
7.安装完调心滚子轴承后，进行相关的检查。
对轴承的运转是否灵活，轴承是否发热，噪音是否正常等进行检查。
同时还要注意轴承的润滑情况，确保轴承在正常运行过程中能够得到充分的润滑。
总结起来，调心滚子轴承的安装方法包括选购合适的轴承和尺寸、清洁轴承座孔和轴颈表面、安装密封装置、控制安装间隙、调整调心角度、润滑轴承并进行检查等。
通过正确的安装方法能够确保调心滚子轴承的稳定运行，延长轴承的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调心滚子轴承安装最后应进行游隙的调整。
游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。
必要时，应进行试验确定。
轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。
调心滚子轴承的安装必须在干燥、清洁的环境条件下进行。
安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。
所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。
调心滚子轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。
采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。
润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。
带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。
调心滚子轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。
在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。
如果大批量安装时，可采用液压机。
压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。
当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。
同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。
调心滚子轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，
发现异常，应停止运转并检查。
运转试验正常后方可交付使用。
资深专家提醒一定要按照上为我们指出的安装方法进行，做到有循可依，使轴承得到长期运转。
